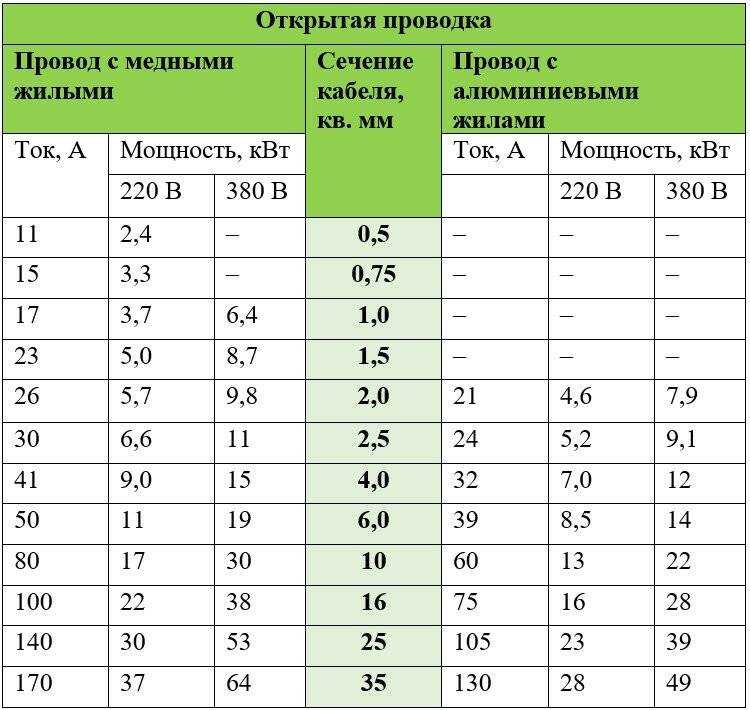

Сопротивление изоляции электропроводки в квартире и частном доме

Периодичность испытаний электроустановок

Согласно п.2.12.17 ПТЭЭП (правила технической эксплуатации электроустановок потребителей) проверка состояния стационарного оборудования и электропроводки аварийного и рабочего освещения, испытание и измерение сопротивления изоляции проводов, кабелей и заземляющих устройств должны проводиться при вводе сети в эксплуатацию, а в дальнейшем по графику, утвержденному ответственным за электрохозяйство, но не реже 1 раза в 3 года.

Нормы испытаний электрооборудования и аппаратов электроустановок потребителей

Замеры выполняются для вновь вводимого в эксплуатацию оборудования. К, Т, М — производятся в сроки, устанавливаемые системой планово-предупредительного ремонта (ППР).

Т — текущий, выполняется 1 раз в год; К — капитальный, рекомендуется выполнять 1 раз в 5 лет; М — межсезонный, выполняется при необходимости.

Наименование испытания	Вид испытания	Периодичность проверки	Примечание
1. Измерение сопротивления изоляции электрооборудования, силовых кабельных линий, напряжением до 1000В
1. Силовые кабельные линии	А) в земле	К, Т, М	По плану ППР	ПТЭЭП прил. 3 табл.6.2
Б) воздушные с неизолированным проводом	К	По плану ППР	ПТЭЭП прил. 3 табл.7.8.1
2. Электропроводка, в том числе осветительные сети	А) в особо опасных помещениях	К, Т, М	1 раз в год	ПТЭЭП прил. 3.1 табл.37
Б) остальные	К, Т ,М	не менее 1 раза в 3 года	ПТЭЭП прил. 3.1 табл.37
3. Краны и лифты	К, Т, М	1 раз в год	ПТЭЭП прил. 3.1 табл.37
4. Стационарные электроплиты	К, Т, М	1 раз в год	ПТЭЭП прил. 3.1 табл.37
5. Обмотки двигателей	К, Т	По плану ППР	ПТЭЭП прил. 3 табл.23.1
6. Сборные и соединительные шины	К	По плану ППР	ПТЭЭП прил. 3 табл.8.1
II. Измерение сопротивления заземляющих устройств
1. Опор воздушных линий	К, Т, М	не менее 1 раза в 6 лет	ПТЭЭП прил. 3 табл.26.4
2. Остальные	К, Т, М	по плану ППР	ПТЭЭП прил. 3 табл.26.4
III. Измерение удельного сопротивления грунта
	При необходимости
IV. Проверка цепи «фаза-нуль»
Электроустановки до 1000В с глухим заземлением нейтрали	К, Т, М	по плану ППР	ПТЭЭП прил. 3 табл.28.4
V. Проверка цепи между заземлителями и заземляюшими элементами
1. Краны	К, М	1 раз в год	ПТЭЭП прил. 3 табл.26.1
2. Остальные	К, Т, М	по плану ППР	ПТЭЭП прил. 3 табл.28.5
VI. Проверка действия расцепителей автоматических выключателей
Электрические сети до 1000В	К	по плану ППР	ПТЭЭП прил. 3 табл.28.6
VII. Проверка устройств защитного отключения (УЗО)
	М	1 раз в квартал, кнопкой «тест»	ПТЭЭП прил. 3 табл.28.7

Примечание: Согласно «Единой системе планово-предупредительных ремонтов» текущий ремонт электроустановок и электрооборудования должен проводится не менее 1 раза в год.

ИЗМЕРЕНИЕ ИЗОЛЯЦИИ ПРЕОБРАЗОВАТЕЛЕЙ

9.1. Измерение электрического сопротивления, изоляции преобразователей проводят в соответствии с требованиями настоящего стандарта, а при воздействии климатических факторов измерение сопротивления изоляции проводят с учетом ГОСТ/16962-71.

Средства измерений: мегомметры и омметры по ГОСТ 16862-71.

Измерение электрического сопротивления изоляции проводят:

• в нормальных климатических условиях; при верхнем значении температуры окружающей среды после установления в преобразователе теплового равновесия;
• при верхнем значении относительной влажности.

Сопротивление изоляции измеряют между электрически не соединенными между собой цепями, электрическими цепями и корпусом. В ТУ или конструкторской документации на преобразователи конкретных серий и типов указывают выводы, между которыми должно быть измерено сопротивление и значение постоянного напряжения, при котором проводится это измерение. Если один из выводов или элементов по схеме соединен с корпусом, то эта цепь на время испытаний должна быть разъединена.
При измерении сопротивления изоляции преобразователей должны выполняться следующие условия:

Таблица 1.

Номинальное напряжение цепи, В	Напряжение измерительного прибора, В
До 100 включительно Свыше 100 до 500 включительно Свыше 500 до 1000 включительно Свыше 1000	100 250-1000 500-1000 2500

• перед испытаниями преобразователь должен быть отсоединен от внешних питающих сетей и нагрузки;
• входные (выходные) выводы преобразователя, конденсаторы, связанные с силовыми цепями, а также анодные, катодные и выводы управления силовых полупроводниковых приборов должны быть соединены между собой или зашунтированы;
• контакты коммутационной аппаратуры силовых цепей должны быть замкнуты или зашунтированы;
• электрические цепи, содержащие полупроводниковые приборы и микросхемы, необходимо отключить и, при необходимости, подвергнуть испытаниям отдельно;
• напряжение измерительного прибора при измерении сопротивления изоляции в зависимости от номинального (амплитудного) значения напряжения цепи выбирают по табл. 1.

При необходимости сопротивление изоляции измеряют при более высоких напряжениях, но не превышающих испытательное напряжение цепи.

Измерение сопротивления изоляции преобразователей, состоящих из нескольких шкафов, допускается проводить отдельно по каждому шкафу.

Если измеряют сопротивление изоляции каждого шкафа и (или) конструктивного узла преобразователя, то значение сопротивления изоляции каждого шкафа и (или) конструктивного узла должно быть указано в ТУ на преобразователи конкретных серий и типов.

Величины минимально-допустимых сопротивлений изоляции для силовых кабелей, выключателей, выключателей нагрузки, разъединителей, вентильных разрядников, сухих реакторов, измерительных трансформаторов, КРУ 6-10 кВ внутренней установки, электродвигателей переменного тока, стационарных, передвижных и комплектных испытательных устройств приведены в табл. 2.

Работа с мегаомметром

Что такое мегаомметр?

Прибор для замера сопротивления изоляции электропроводки называется мегаомметр. Принцип его действия основан на измерении токов утечки между двумя точками электрической цепи. Чем они выше, тем ниже сопротивление изоляции, и, соответственно, данная электроустановка требует повышенного внимания.

Итак:

На данный момент на рынке представлены мегаомметры двух основных типов. Приборы, работающие от встроенного в прибор генератора, и более современные мегаомметры с наличием аккумулятора.

На фото изображен универсальный мегаомметр

По типоразмеру мегаомметры можно разделить на устройства с номинальным напряжением в 100В, 500В, 1000В и 2500В. Самые маленькие мегаомметры применяются для испытания электроустановок до 50В.В зависимости от номинальных нагрузок для цепей напряжением до 660В обычно применяют устройства на 500 или 1000В. Для цепей напряжением до 3кВ — мегаомметры на 1000В, а для электроустановок и проводников большего напряжения приборы на 2500В.

Кто и когда имеет право производить замеры мегаомметром

Приборы замера сопротивления изоляции электропроводки имеют определенные требования по работе с ними. Так для самостоятельной работы мегаомметром в электроустановках до 1000В вам необходима третья группа допуска по электробезопастности.Итак:

Периодичность замеров сопротивления изоляции электропроводки определяется ПТЭЭП (Правила технической эксплуатации электроустановок потребителей) и для электропроводки осветительной сети составляет 1 раз в три года. Такие же нормы действуют для электропроводки офисных помещений и торговых павильонов.

Как работать с мегаомметром?

Для подключения к электрической сети прибор зaмерa сопротивления изоляции электропроводки имеет два вывода длиной до трех метров. Они дают возможность подключать прибор к электрической цепи.

Схема подключения мегаомметра в трехфазной цепи

Итак:

• Перед применением мегаомметр должен быть проверен на работоспособность. Для этого сначала закорачиваем выводы прибора накоротко. Затем вращаем ручку генератора и проверяем наличие цепи по показаниям прибора. После этого изолируем выводы друг от друга и проверяем максимально возможные показания на приборе.
• После этого приступаем непосредственно к замерам. Для замеров трехпроводной однофазной цепи последовательность операций должна быть следующей:
  1. В сети освещения выкручиваем все лампы и отключаем все электроприборы от розеток.
  2. После этого включаем все выключатели сети освещения.
  3. Согласно ПБЭЭ (Правил безопасной эксплуатации электроустановок), все работы с мегаомметром должны выполняться в диэлектрических перчатках. Ведь напряжение на выводах прибора — минимум 500В, поэтому данным требованием не стоит пренебрегать.
  4. Подключаем выводы к фазному и нулевому проводу сети освещения. Производим замер. Согласно ПТЭЭП, он должен показать значение не меньше 0,5 МОм.

• После выполнения замера фазный провод следует разрядить, прежде чем прикасаться к нему. Вообще емкость проводников освещения не велика и этот пункт можно бы было опустить, но, в случае наличия в вашей сети больших индуктивных или емкостных сопротивлений, снятие заряда с проводника обязательно, ведь цена невыполнения этого действия, может быть очень велика. Кстати по этой же причине мы не измеряем коэффициент абсорбции изоляции.
• Затем производим такие же замеры по отношению между фазным проводом и заземлением и нулевым проводом и заземлением. Во всех случаях показания должны быть выше 0,5МОм.

Если необходимо выполнить замер сопротивления изоляции трехфазной цепи, то последовательность операций такая же. Только количество замеров больше, ведь нам необходимо замерить изоляцию между всеми фазными проводниками, нулевым проводом и землей.

Напоследок

Регулярное и своевременное измерение сопротивления изоляции — главное условие надежной, безопасной и длительной эксплуатации всех электроприборов и электрических сетей. Проводить такие работы должны в обязательном порядке специалисты, имеющие большой опыт таких работ и соответствующие разрешительные документы.

Отправьте нам свой вопрос и менеджер ответит Вам в кратчайшие сроки

Измерение сопротивления изоляции электропроводки должно выполняться во время приемо-сдаточных работ; периодически, согласно нормам и установленным правилам, а также после проведения ремонтов сети освещения. При этом производится не только замер сопротивления изоляции между фазных и нулевых проводов, но и сопротивление изоляции между ними и проводником заземления.

Это позволяет вовремя диагностировать и устранять возможные повреждения изоляции, что снижает риск коротких замыканий и пожаров.

Что такое мегаомметр?

Прибор для замера сопротивления изоляции электропроводки называется мегаомметр. Принцип его действия основан на измерении токов утечки между двумя точками электрической цепи. Чем они выше, тем ниже сопротивление изоляции, и, соответственно, данная электроустановка требует повышенного внимания.

Итак:

На данный момент на рынке представлены мегаомметры двух основных типов. Приборы, работающие от встроенного в прибор генератора, и более современные мегаомметры с наличием аккумулятора.

По типоразмеру мегаомметры можно разделить на устройства с номинальным напряжением в 100В, 500В, 1000В и 2500В
. Самые маленькие мегаомметры применяются для испытания электроустановок до 50В.В зависимости от номинальных нагрузок для цепей напряжением до 660В обычно применяют устройства на 500 или 1000В. Для цепей напряжением до 3кВ — мегаомметры на 1000В, а для электроустановок и проводников большего напряжения приборы на 2500В.

Кто и когда имеет право производить замеры мегаомметром

Приборы замера сопротивления изоляции электропроводки имеют определенные требования по работе с ними. Так для самостоятельной работы мегаомметром в электроустановках до 1000В вам необходима третья группа допуска по электробезопастности.Итак:

Периодичность замеров сопротивления изоляции электропроводки определяется ПТЭЭП (Правила технической эксплуатации электроустановок потребителей) и для электропроводки осветительной сети составляет 1 раз в три года. Такие же нормы действуют для электропроводки офисных помещений и торговых павильонов.

Как работать с мегаомметром?

Для подключения к электрической сети прибор зaмерa сопротивления изоляции электропроводки имеет два вывода длиной до трех метров. Они дают возможность подключать прибор к электрической цепи.

Итак:

• Перед применением мегаомметр должен быть проверен на работоспособность. Для этого сначала закорачиваем выводы прибора накоротко. Затем вращаем ручку генератора и проверяем наличие цепи по показаниям прибора. После этого изолируем выводы друг от друга и проверяем максимально возможные показания на приборе.
• После этого приступаем непосредственно к замерам. Для замеров трехпроводной однофазной цепи последовательность операций должна быть следующей:
  1. В сети освещения выкручиваем все лампы и отключаем все электроприборы от розеток.
  2. После этого включаем все выключатели сети освещения.
  3. Согласно ПБЭЭ (Правил безопасной эксплуатации электроустановок), все работы с мегаомметром должны выполняться в диэлектрических перчатках. Ведь напряжение на выводах прибора — минимум 500В, поэтому данным требованием не стоит пренебрегать.
  4. Подключаем выводы к фазному и нулевому проводу сети освещения. Производим замер. Согласно ПТЭЭП, он должен показать значение не меньше 0,5 МОм.

• После выполнения замера фазный провод следует разрядить, прежде чем прикасаться к нему. Вообще емкость проводников освещения не велика и этот пункт можно бы было опустить, но, в случае наличия в вашей сети больших индуктивных или емкостных сопротивлений, снятие заряда с проводника обязательно, ведь цена невыполнения этого действия, может быть очень велика. Кстати по этой же причине мы не измеряем коэффициент абсорбции изоляции.
• Затем производим такие же замеры по отношению между фазным проводом и заземлением и нулевым проводом и заземлением. Во всех случаях показания должны быть выше 0,5МОм.

Если необходимо выполнить замер сопротивления изоляции трехфазной цепи, то последовательность операций такая же. Только количество замеров больше, ведь нам необходимо замерить изоляцию между всеми фазными проводниками, нулевым проводом и землей.

Измерительные средства

Для проведения испытаний электрического провода или кабеля на целостность изоляции используются специальные приборы, называемые мегомметрами (делают замер высокого сопротивления).

Они работают по принципу воздействия на измеряемую цепь высоковольтным напряжением, формируемым встроенной в устройство схемой.

Современные образцы этих приборов работают от аккумулятора с формирователем высокого напряжения.

Известные модели мегомметров различаются по величине испытательного напряжения, подаваемого на изоляцию проверяемой цепи. Согласно этому показателю они делятся на устройства с номинальными контрольными напряжениями из следующего ряда: 100, 500, 1000 и 2500 Вольт.

Сразу оговоримся, что померить сопротивление изоляционной оболочки с помощью обычного цифрового прибора не представляется возможным. Указанное ограничение объяснятся тем, что изоляция электропроводки обладает высоким сопротивлением и напряжение, выдаваемое прибором в соответствующем режиме, очень мало для оценки защитных свойств оболочки провода.

Мультиметром удаётся проверить лишь целостность оболочки силовых проводов, для чего сначала следует внимательно осмотреть их изоляцию, а затем зачистить места вывода контактных групп.

И только после этого можно будет подсоединять к ним щупы мультиметра, переведённого в режим замера «Ω» (на пределе десятки кОм). При исправной изоляции прибор будет показывать сопротивление в пределах 3,5-10 кОм.

Как померить сопротивление изоляции кабеля

Проверка одножильного провода наиболее проста и занимает около минуты. Щупы помещают на броню и на жилку, пускают напряжение. При отсутствии брони щуп ставят на заземлительную клемму. Показания менее 0,5 МОм указывают на пробивание изоляционного материала. Такой кабель к эксплуатации не годен.

У многожильных элементов проверке подлежит каждая жилка. Пока проверяется один провод, остальные кладутся вместе в жгут. При необходимости протестировать заземление в жгут помещают и соединенный с заземляющей шиной провод. Броня, если она присутствует, также присоединяется к жгутовой конфигурации.

Объем и нормы испытаний электрооборудования

С какой периодичностью необходимо проводить электроизмерения и испытания электроустановок? В общем случае необходимо руководствоваться следующим правилом: чем сложнее электросистема на предприятии, тем, соответственно, большую опасность она может представлять для пользователей и оборудования, и тем чаще необходимо проводить периодические и профилактические испытания. Но это — утопия.

Итак, в соответствии с Главой 3.6. ПТЭЭП «Методические указания по испытаниям электрооборудования и аппаратов электроустановок Потребителей» периодичность проведения испытаний электрооборудования должна определяться техническим руководителем потребителя на основании Приложения № 3 к ПТЭЭП в соответствии с рекомендациями инструкций по эксплуатации электрооборудования и местными условиями эксплуатации. Нормы приемо-сдаточных испытаний должны соответствовать требованиям Раздела 1 «Общие правила» главы 1.8. «Нормы приемо-сдаточных испытаний» Правил устройства электроустановок (седьмое издание).

В соответствии с Приложением № 3 ПТЭЭП для проведения измерения сопротивления изоляции элементов электрических сетей установлена следующая периодичность:

• электропроводка (в том числе осветительная сеть) 1 раз в три года во всех случаях, за исключением особо опасных помещений и наружных установок, — здесь ежегодно;
• грузоподъемные механизмы, лифты и краны — ежегодно;
• для стационарных электроплит — также ежегодно при нагретом состоянии.

В остальных случаях электроизмерения и испытания проводятся с такой периодичностью, которая определяется в системе планово-предупредительного ремонта (ППР), которая, в свою очередь, определяется и утверждается техническим руководителем Потребителя в соответствии с п. 3.6.2. ПТЭЭП. Для учреждений здравоохранения действуют внутриотраслевые нормативные документы, в которых определены следующие сроки проведения испытаний:

• проверять состояние элементов заземляющих устройств необходимо сразу после первого года их эксплуатации, а далее каждые 3 года;
• проверять наличие цепи между заземлителем и заземляемым оборудованием необходимо ежегодно, а также при любой перестановке оборудования;
• испытывать сопротивление заземляющих устройств — не реже 1 раза в год;
• проверять наличие полного сопротивления петли фаза-нуль необходимо сразу во время приемки в эксплуатацию и периодически не реже 1 раза в 5 лет.

Профилактические испытания проводятся с периодичностью, установленной ответственным за электрохозяйство потребителя с учетом инструкций по эксплуатации электрооборудования и условий эксплуатации. При этом, периодичность должна быть не реже, чем указано в соответствующих главах ПТЭЭП.

Электроизмерения при капитальном и текущем ремонте

Если электроустановка находится во взрывоопасной зоне напряжением до 1000 В с глухозаземленной нейтралью (система TN) при капитальном, текущем ремонтах и межремонтных испытаниях, но не реже 1 раза в 2 года необходимо выполнять измерение полного сопротивления петли фаза-нуль электроприемников, относящихся к данной электроустановке и присоединенных к каждой сборке, шкафу и т.д., и проверяться кратность тока КЗ, обеспечивающая надежность срабатывания защитных устройств. В случае отказа устройства защиты электроустановки необходимо проводить внеплановые испытания и электроизмерения. Также проверяется соединение оборудования с заземляющим устройством после каждой его перестановки, а в сети напряжением до 1000 В с глухозаземленной нейтралью, кроме того, — сопротивление петли фаза-нуль.

Таким образом, конкретные сроки испытаний и измерений параметров электрооборудования электроустановок при капитальном ремонте, при текущем ремонте и при межремонтных испытаниях и измерениях (профилактические испытания), выполняемых для оценки состояния электрооборудования без вывода его в ремонт, определяет технический руководитель Потребителя, на основании ПТЭЭП и различных межотраслевых руководящих документов. Ниже приведена таблица соответствующая Приложению 3 ПТЭЭП и др. НТД.

Электролаборатория Норматив 1000 В

Периодичность проведения электроизмерений в учреждениях здравоохранения

Периодичность проведения электроизмерений в учреждениях здравоохранения устанавливается ГОСТ Р 50571.28-2006 (МЭК 60364-7-710:2002), который утверждён приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2006 г. N 413-ст:

• 1. Проверка систем аварийного электроснабжение – 1 раз в год;
• 2. Измерения сопротивления изоляции – 1 раз в год;
• 3. Полное сопротивление петли «фаза-ноль» — 1 раз в год;
• 4. Визуальный осмотр электроустановок – 1 раз в год;
• 5. Измерения систем дополнительного уравнивания потенциалов – 1 раз в 3 года;
• 6. Измерения целостности системы уравнивания потенциалов – 1 раз в 3 года;
• 7. Измерение тока утечки трансформаторов медицинской системы IT – 1 раз в 3 года;
• 8. Замеры и испытание выключателей автоматических управляемых дифференциальным током (УЗО) – не реже 1 раза в год.

Отличие мегаомметра от мультиметра

Отключился автомат, квартира погрузилась во мрак. Причина – короткое замыкание. Нужно найти место повреждения, иначе света не будет. Если в результате перегрева замкнулись между собой две жилы в соединительной коробке или в кабеле, найти его можно и мультиметром в режиме измерения сопротивления. На неисправной паре жил он покажет ноль. Но это – простой случай.

Обугленный участок изоляции имеет сопротивление, далекое от нуля. Через него протекает небольшой ток, подогревая оболочку, постепенно ухудшая изоляцию. В какой-то момент происходит пробой, ток резко возрастает, срабатывает защита. Поврежденный участок мгновенно остывает, его сопротивление увеличивается. Мультиметр покажет, что оно равно бесконечно большой величине. Чтобы нейти такое повреждение, нужен прибор, выдающий при измерениях в тестируемую цепь напряжение, соизмеримое или большее, чем напряжение в сети. Таким прибором является мегаомметр.
