Как сделать муфту кабельную

Распространенные ошибки во время установки соединительных муфт

При монтаже соединений также существуют типичные оплошности, ухудшающие эксплуатационные качества конструкции.

Загрязненные поверхности

Монтер должен заботиться о чистоте используемого инструментария и своевременно снимать грязь. При работах в ямах или других «грязных» местах обязательно использовать пленку.

Нарушение технологии монтажа соединителей

Если обнаружены дефекты, вызванные неподходящими габаритами трубки, надо ликвидировать их напильником и затем зашлифовать. Стружку, оставшуюся после шлифовки, надо удалить.

Неравномерность толщины изоляции манжеты

Это частый случай при использовании толстостенных термоусаживаемых манжет. Чтобы избежать этой проблемы, нужно равномерно прогревать участок, подвергающийся обработке. Также прогреву может помочь жестяной отражатель.

Нарушенная герметичность муфт

Это случается из-за игнорирования герметика. Также причиной могут быть повреждения изоляции, тогда надо установить ремонтный рукав с клейкой основой.

Воздушные массы в муфтах

Как и в случае с концевыми изделиями, в этом случае образуются лишние ионы. При монтаже муфт нужно тщательно соблюдать технологию и позаботиться о том, чтобы избежать распространенных ошибок. В этом случае соединение будет надежным и прослужит долго.

Распространенные ошибки во время установки соединительных муфт

Загрязненные поверхности

Установка соединительного элемента на кабель зачастую проводится в условиях траншей или котлованов, где достаточно тяжело следить за чистотой рабочего пространства. Однако во время работы с муфтами следует использовать дополнительные защитные средства в виде пленок. Требуется следить за чистотой и инструментов и расходных материалов, а также вовремя удалять загрязнения.

Нарушение технологии монтажа соединителей

Габариты соединительных трубок и проводов должны соответствовать требованиям завода-производителя. В противном случае со временем могут появиться некоторые дефекты. Их необходимо заблаговременно обнаружить и затереть напильником, после чего обработать площадь шлифовальным кругом. Также шлифовке нужно подвергнуть выступающие элементы крепежных деталей. После завершения данных работ следует тщательно убрать образовавшиеся опилки.

Неравномерность толщины изоляции манжеты

Данная проблема может возникнуть во время усадки рукава с толстыми стенками методом термоусадки. Во избежание этого необходимо равномерно разогреть всю обрабатываемую площадь. В некоторых случаях сделать это невозможно из-за условий работы.

Применение согнутого отражателя из жести дает возможность равномерно распределить тепло по всей поверхности для обеспечения одинакового прогрева клеевого состава, который присутствует в герметике, и его равномерного распределения.

Установленная соединительная муфта

Нарушенная герметичность муфт

У деталей, которые устанавливаются на высоковольтные силовые линии, имеется три герметичных пояса:

• межфазный пояс;
• внутренний (в корпусе);
• на внешней поверхности соединения.

Для усадки внешних герметичных поясов используются дополнительные герметизующие средства для обработки стыков. После термической обработки клеевой состав должен выступать за края стыка и создать своеобразный барьер для предотвращения попадания вредных веществ.

Если вещество не выступило, значит, была допущена ошибка во время данного процесса. Также перед тем, как начать работы по укладке собранного соединения в почву необходимо провести тщательную ревизию для обнаружения возможных дефектов. Если вы обнаружили повреждения изоляционного слоя, необходимо монтировать ремонтный рукав с клеевым основанием.

Воздушные массы в муфтах

Каждая полость между элементами муфты должна быть заполнена герметизующим материалом. Если в корпусе муфты образуется воздушная масса, то несомненно начнется процесс образования ионов.

Если подвести итог, то соединительные элементы для силовых линий должны устанавливаться согласно строгим рекомендациям и с соблюдением определенных правил. Все действия должны проводить специалисты, поскольку данные операции требуют высокой квалификации и наличия приличного багажа опыта. Самостоятельно делать это не рекомендуется.

Вернуться к содержанию No tags for this post.

Технические требования к муфтам

Если внимательно рассмотреть соединенный посредством муфты кабель, то можно заметить, что данная деталь последовательно подключает друг к другу отдельные фрагменты кабельного полотна. Из-за этого соединительная муфта для силового кабеля должна точно также предавать электричество с минимальными потерями.

Очень важно чтобы площадь места контакта соединительного элемента и жилами кабелями была соответствующей размерам жил, а в идеале даже быть немного больше. Не следует забывать и про обжимное усилие

Оно должно не только гарантировать надежный с механической точки зрения контакт, но и нормальное движение электрического тока с минимальным сопротивлением.

По вышеприведенным причинам жилы любого кабеля закрепляются с помощью:

• наконечников, которые впоследствии фиксируются крепежными элементами;
• специальными гильзами с дополнительными крепежными деталями и обжимом.

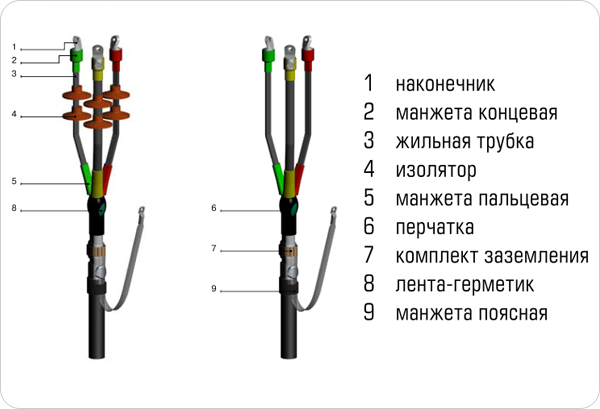

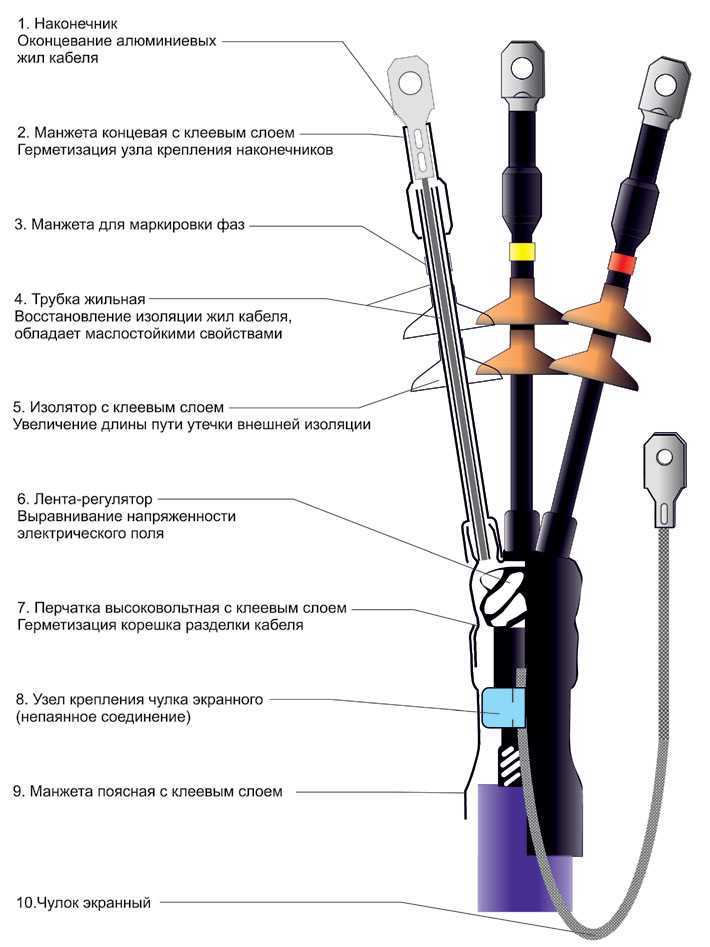

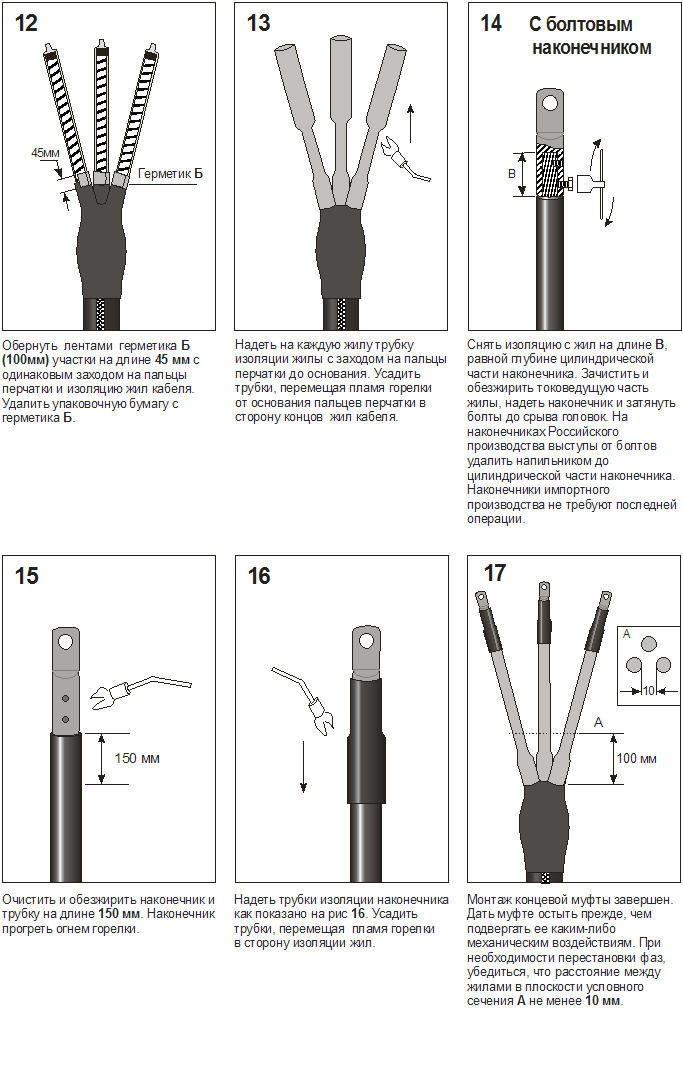

Концевая муфта

Изоляционный слой соединительного элемента должен:

• легко переносить межфазное напряжение электросети;
• иметь достаточное сопротивление механическим воздействиям, чтобы защитить корпус от пробоев;
• довольно долго противостоять вредному влиянию грунта и грунтовых вод.

Вернуться к содержанию

3.2. Монтаж линейкой разветвительной муфты

3.2.1. При монтаже линейной разветвительной муфты, предварительно в одной из полумуфт ножом с трех сторон вырезается окно.

3.2.2. После монтажа сростка жил и восстановления экрана, которое выполняется перемычками от ответвлений на разветвительный кабель, над сростком устанавливают полиэтиленовую муфту вырезанным окном вверх. Производят герметизацию частей муфты между собой и с оболочкой кабеля. Если будет использоваться “Армопласт”, то герметизацию стыков делают только лентами ЛГ-2 и ПВХ.

3.2.3. Через окно в муфту заливают заполнитель “Заканит-Н” до ее полного заполнения.

3.2.4. Закончив заливку муфты, вырезанное окно закрывают и поверхность муфты в этом месте протирают бензином Б-70, сухой ветошью, а затем зачищают наждачным полотном.

3.2.5. На окно, по всей окружности муфты, накладывают в один слой ленту ЛГ-2 и поверх нее 3-4 слоя ленты ПВХ.

Примечание

: “Горячая” заделка окна, из-за возможного закипания заполнителя “Заканит-Н” не рекомендуется.

3.2.6. При герметизации разветвительных муфт стык основного входящего кабеля и конуса, а также оголовника герметизируют так же, как на прямой муфте (см. п.п. 3.1.17- 3.1.21).

При герметизации ответвлений (патрубков), их надо, по возможности, развести. Ленту ЛГ-2 наматывают, пропуская ее между ответвлениями, как это показано на рис. 3.25.

Рис. 3.25. Намотка ленты ЛГ — 2 на ответвлении разветвительной муфты.

Намотку производят с 50% перекрытием вплотную к оголовнику. Аналогично обматывают другие ответвления. Затем производят обмотку ленты ЛГ-2 на всех ответвлениях лентой ПВХ. Для удобства работы, следует предварительно ленту ПВХ смотать в небольшие рулончики. На рис. 3.26 показана разветвительная муфта, стыки которой обмотаны лентой ЛГ-2 и ПВХ лентой.

Рис. 3.26. Разветвительная муфта. Стыки обмотаны лентой ЛГ-2 и ПВХ лентой.

3.2.7. Ленту “Армопласт” наматывают вначале на каждое ответвление. Для этого вскрывают герметичный пакет, извлекают рулон с лентой, разматывают ее на длину, необходимую для двухслойной обмотки ответвления и разрезают ножницами на две равные полоски (по 50 мм). Намотку начинают от оголовника в сторону кабеля и обратно к оголовнику.

Конец ленты выводят на оголовник и временно закрепляют проволочной перевязкой (рис. 3.27). Следует постоянно помнить, что время эластичного состояния ленты ограничено. Поэтому следует работать быстро, исключая всякие перерывы.

Рис. 3.27. Конец ленты “ Армопласт ” , выведенный на оголовник муфты.

3.2.8. Закончив обмотку лентой “ Армопласт ” всех ответвлений, начинают обмотку оголовника. На оголовнике лента должна как бы “ заваливаться ” на 6-8 мм со стороны ответвлений. Обмотку продолжают в сторону конуса, на конусе и обратно до оголовника. На цилиндрической части ленту наматывают с 5% перекрытием, на стыках с 50% перекрытием. Конец ленты временно закрепляют на оголовнике перевязкой. На рис. 3.28 показана смонтированная разветвительная муфта. На оголовнике виден “ завал ” ленты со стороны ответвлений.

Рис. 3.28. Смонтированная разветвительная муфта.

Приступаем к ремонту линии

Сразу скажем, что в зависимости от типа кабеля и характера полученных им повреждений могут применяться различные ремонтные методы: установка концевых кабельных муфт, установка внутренних кабельных муфт (соединительных). Решения отличаются строением, размерами и рабочим напряжением линии.

Давайте разберем самые распространенные варианты, которые можно применить при ремонте своими руками.

Ремонт царапин и порезов

Чаще всего кабель не рассекается  при повреждении полностью, а страдает его внешняя и возможно внутренняя изоляция. Чтобы выполнить такой ремонт вам понадобятся: мастика для муфт кабельных (битумная), полиэтиленовая лента в 3-5 сантиметров (можно нарезать обычный фасовочный плотный пакет), ветошь, газовая паяльная лампа (можно разогревать и на костре, но это долго).

Выполняем следующие действия:

Хорошенько разогреваем мастику в железной таре до жидкого состояния.

• Размеры кабельной муфты составят 15-20 сантиметров в обе стороны от пореза, поэтому освободите нужную длину кабеля из земли и хорошо его очистите, и протрите насухо тряпками.
• Далее при помощи деревянной палочки мастику наносят на нужную часть кабеля.
• Пока масса не застыла, она плотно обтягивается заготовленной заранее полиэтиленовой лентой.
• Выдавленная мастика разглаживается.
• Дополнительно полиэтилен сверху можно обмазать еще слоем битума.

Цена такого ремонта минимальна, так как все материалы можно откопать в любом гараже.

Подобные ремонтные работы при помощи заводских изделий можно выполнить за счет:

1. Заварки при помощи специальной ленты из полиэтилена или стеклоткани.
2. Термоусадки – муфты XAGA, применяемые целиком и частично.

Ремонт при помощи тупиковой муфты

На фото показана заводская муфта тупиковая

Если Вы раньше не сталкивались с ремонтами кабелей, то Вам будет под силу справиться с восстановлением проводника, имеющего 2-4 жилы, например, кабеля ПРППМ. В теории, заделать кабель ТПП можно самостоятельно  по технологии, которую мы опишем ниже, но будьте очень внимательны, так как со спайкой пар случается ошибаться и специалистам.

Вам потребуются: Отрезок такого же кабеля; мастика битумная; трубка из полиэтилена, диаметра которой хватит для ввода сразу двух кабелей; если жил больше двух, то дополнительно приобретаются кембрики (небольшие полиэтиленовые трубки диаметром в 5-6 мм); лента поливинилхлоридная; что-нибудь для растопки мастики.

Действуем в следующей последовательности:

Принцип установки тупиковой муфты

Раскапываем кабель, разрезаем его в месте повреждения и подгоняем по длине врезаемую часть.
Выполняем скрутку жил, оставляя столько места, чтобы кабель можно было поместить в муфту. Скрутка должна быть сделана правильно, иначе возможно, что у некоторых абонентов поменяются местами номера телефонов (в случае использования блокираторов).
Если жил много, то на каждую скрутку надевается изоляционная трубка. Дополнительно кембрики обматываются изолентой.
Разогревается мастика с попутным приготовлением корпусов муфт. Сделаем мы их самостоятельно, чтобы не тратиться, из двух кусков полиэтиленовой трубы нужного диаметра. Длина отрезка такой трубы должна быть не меньше 30 сантиметров.
Разжигаем паяльную лампу и нагреваем один конец отрезка до того, пока он не воспламенится. Старайтесь при этом прогреть и внутреннюю часть.
Теперь подплавленный конец нужно сплюснуть. Уприте его в любую ровную поверхность, и хорошенько прижмите ногой так, чтобы получилось некое подобие стакана

Корпус готов!
Полученные муфты втыкаются запаянной часть в грунт и почти полностью заливаются мастикой
Важно, чтобы мастика не была горячее 80-ти градусов, иначе она расплавит нашу муфту. Перед заливкой проверяйте температуру смеси кусочком полиэтиленовой гильзы – если он не деформируется, то можно выполнять заливку и погружение кабеля.
Далее концы кабелей вставляются в муфты до упора

Не двигайте их в обратном направлении, иначе гильзы могут сползти со скруток.

На этом все. Технология кабельной муфты может показаться простой на первый взгляд, но вопрос достаточно спорный. В любом случае, лучше, чтобы проблемой занимались специалисты. Попробуйте договориться с монтерами за литр прозрачно-горючей жидкости, прежде чем идти с повинной, и возможно никакая инструкция по восстановлению кабеля вам не потребуется.

Особенности монтажа муфт

Кроме изоляции и защиты трассы, кабельная муфта решает несколько проблем, которые возникают при соединении проводника. Во время кабельно стыковки убирается экран. Если его не восстановить, то характеристики трассы будут нарушены. Неравномерность напряжения электрополя ведет к выходу из строя линии. Вторая проблема, которую решает муфта, связана с трекингом. Загрязнение атмосферы и производства приводит к грязи на токопроводящих дорожках.

По назначению кабельные муфты бывают соединительными, ответвительными, концевые. Кабельные муфты делятся на свинцовые с эпоксидными, термоусадочными, холодноусадочными. Муфта обеспечивает стойкость к окружающей среде с механической, электрической прочностью. Отличается герметичностью и влагостойкостью. Термоусаживаемая муфта применяется при любой кабельной прокладки, поскольку она обладает 30-летним сроком службы, отличается простотой монтажа. Один типоразмер термоусаживаемой муфты может быть использован для разного сечения жилы и кабеля. Арматура почти не стареет и может быть неограниченно долго храниться. Термоусаживаемая муфта имеет высокую жесткость. Стойки в грассивных средах не нуждаются в защите от солнечных лучей.

Муфта с холодной усадкой отличается всеми достоинствами термоусаживаемой муфты. Но для ее монтажа не требуется нагрев, который уменьшает ее в несколько раз.

Подготовка к монтажу

Перед тем, как выполнить монтаж соединительной муфты, необходимо учитывать следующие моменты:

• при складировании муфты в хранилище на низкой температуре, ее нужно заблаговременно прогревать в течение нескольких часов;

• перед установкой, следует убедиться в том, что имеющийся комплект соответствует техническим базовым характеристикам;

• обязательно следует проверить сухость специзоляции, а для этого опустить изоленту в парафин, нагретый до 150 градусов.

Важно указать, что работу нельзя проводить во влажном помещении, под дождем. Недопустима ситуация, когда в кабель может попасть грязь, пыль и вода. Поверхности для установки муфты должны быть в чистоте и сухости

Тогда вся работа будет произведена быстро, качественно и безопасна для дальнейшей эксплуатации кабеля в домашней, производственной электрической цепи.

Поверхности для установки муфты должны быть в чистоте и сухости. Тогда вся работа будет произведена быстро, качественно и безопасна для дальнейшей эксплуатации кабеля в домашней, производственной электрической цепи.

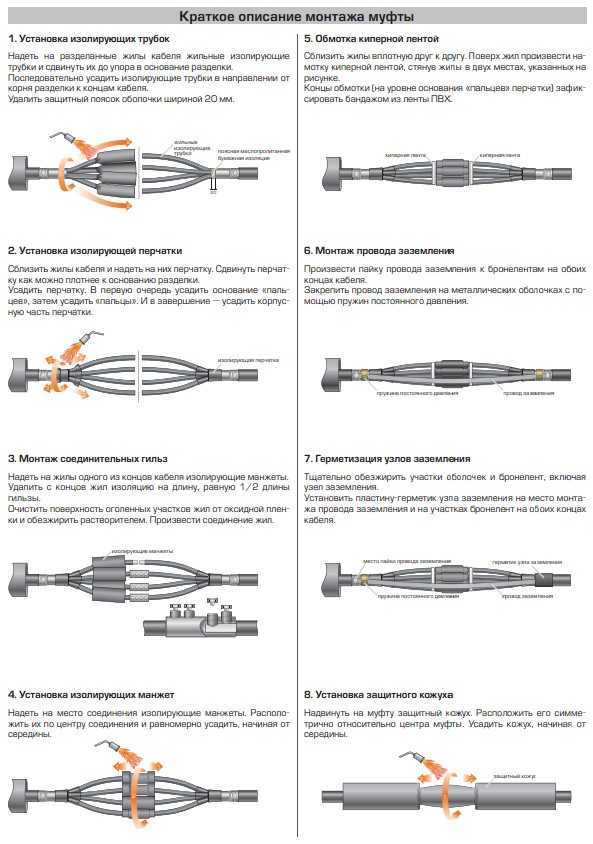

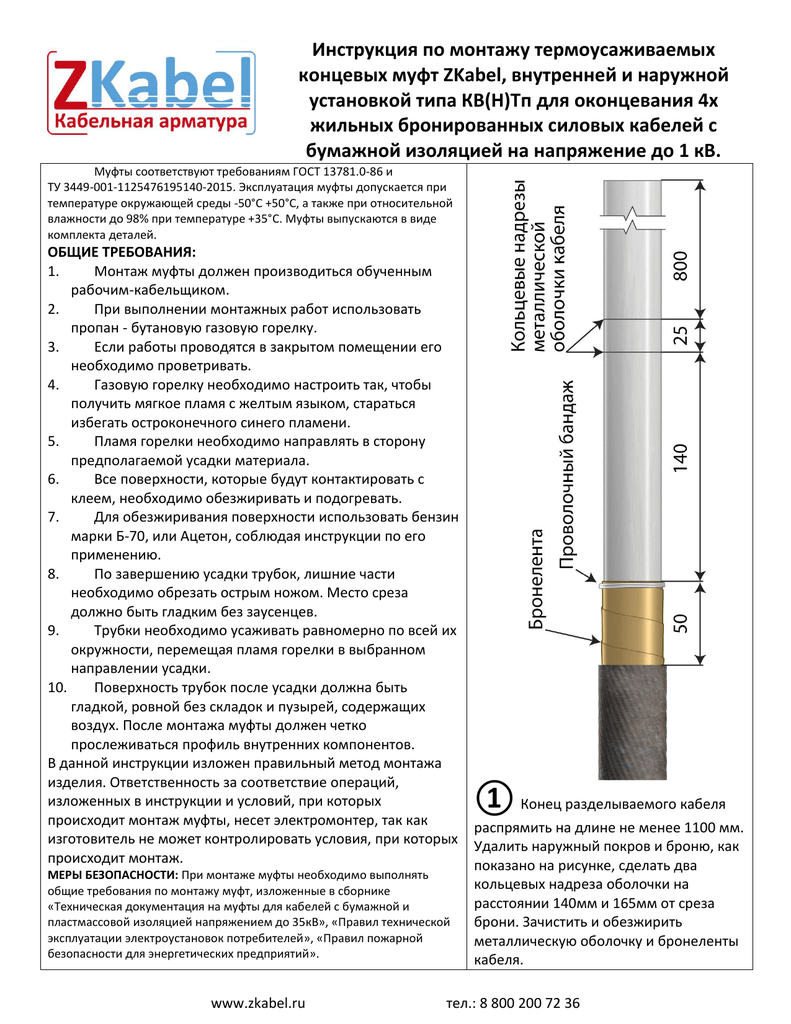

Монтаж термоусаживаемой муфты на кабель

До монтажа электрический кабель разделывается на несколько частей. Шаг за шагом с кабеля убираются все слои, начиная от защиты, заканчивая изоляцией фазы жил. Размер разделки регламентирован. Он зависит от кабельного сечения и марки. Его можно отыскать в инструкции монтажа муфты.

В комплекте с терсоусаживаемой муфтой находятся трубки со шлангами, перчатками и другими элементами. Во время монтажных работ они легко надеваются на разделанный кабель. Нагревание приводит к усадке деталей, поэтому они плотно охватывают кабельные элементы, обеспечивая конструктивную прочность. Температура усадки в 150 градусов не опасна для изоляционного слоя, поскольку во время нагрева герметик расплавляется и заполняет образующиеся пустоты в кабеле. В герметике находятся специальные добавки, которые выравнивают электрическое поле по контакту и защищают соединение от пробоя.

Монтаж муфты на кабель нужно производить согласно представленной ниже схеме, где а — голый кабель, б — трубная усадка, в — манжетная усадка жил, г — соединение заземляющей жилы со шлангом, д — усадка манжета, е — усадка поясного манжета.

Как монтировать кабельную муфту

Убедитесь, что кабели обесточены. Соблюдайте правила безопасности, используйте средства индивидуальной защиты: костюм, обувь, диэлектрические термоустойчивые перчатки, каску.
Действуйте так:

1. Концы соединяемого кабеля должны быть прямыми и свободными от посторонних деталей или грубых загрязнений. Длина концов должна быть достаточной для свободной установки муфты.

   Освобождаем концы кабеля

2. Для армирования наружной изоляции используйте бандажную ленту. Наденьте термоусаживаемые трубки большего диаметра и переместите их за бандажную ленту. Наденьте термоусаживаемый кожух на один из концов кабеля.

   Бандаж (1), термоусаживаемые трубки (2) и кожух (3)

3. Снимите наружные оболочки с кабеля до бронеленты с помощью монтажного ножа и плоскогубцев. Бронеленту зачистите, обезжирьте и облудите.

   Лужение зачищенной и обезжиренной бронеленты

4. Для этого удалите изоляцию и заполнители. Свободные жилы должны быть достаточно длинными для крепления с помощью болтовых соединителей. Изоляцию на жилах зафиксируйте изолентой.

   Освобожденные жилы кабеля с изолентой на концах

5. Трубки нужного диаметра необходимо надеть на жилы и усадить с помощью паяльной лампы.

   Усаженные на жилы трубки

6. Для этого намотайте ленту-герметик на стыке свободных и защищенных бронелентой жил.

   Армированная герметиком область разделки кабеля

7. Усадите изоляционную перчатку с помощью паяльной лампы. После этого обезжирьте перчатку и трубки.

   Усаживаем изоляционную перчатку

8. Перед установкой соединителей обязательно зачистите и обезжирьте свободные концы жил. Затяните болты.

   Устанавливайте болтовые соединители

9. С помощью паяльной лампы усадите на соединители изоляционные трубки. После усадки обезжирьте поверхности трубок.

   Усаженные изоляционные трубки

10. Сведите жилы и обмотайте бандажной лентой.

    Армируем область соединения

11. Закрепите провод заземления с помощью стальной пружины.

    Устанавливаем систему заземления

12. Перед усаживанием трубок армируйте место установки системы заземления герметиком. Установите и усадите изоляционные трубки.

    Усаженные изоляционные трубки

13. Муфта смонтирована

Правильно установленная термоусадочная муфта служит десятки лет. Если вы никогда не монтировали муфту самостоятельно, доверьте эту задачу опытному специалисту. А дополнительную информацию о кабельных муфтах можно получить в компании TZ Group.

Преимущества соединений, выполненных с помощью муфты

Достоинства изделий из ПНД, которые можно отнести и к трубам, и к муфтам:

• безопасность и экологичность;
• химическая стойкость к агрессивным компонентам в рабочей среде;
• термическая стабильность;
• длительный срок эксплуатации — до 50 лет;
• простота в монтаже;
• вариабельность конструкции в соответствии с особенностями инженерной системы.

Полиэтилен низкого давления не содержит в себе токсических компонентов, дающих эмиссию в воздух или воду при нагревании. Это позволяет использовать муфты ПНД в составе трубопроводов отопления и горячего водоснабжения, а также для транспортировки питьевой воды.

Рекомендуем ознакомиться: Назначение и эксплуатация серых канализационных труб

Способность выдерживать агрессивное воздействие свободного хлора, щелочей, кислот также относится к преимуществам изделий из ПНД, что позволяет использовать их как для транспортировки технической и водопроводной воды, а также различных жидких и вязких рабочих сред – нефтепродуктов, бензина, растворителей.

Вариабельность моделей обеспечивает инженерам и проектировщикам выбор в использовании соединительных элементов в соответствии с параметрами системы – номинальным давлением, температурой, скоростью потока. Для устройства водопровода можно использовать соединительные, компрессионные и электросварные муфты.

Ответ читателю

Все это конечно – лирика, поэтому давайте пошагово о серьезных вещах.

Тип поврежденного кабеля

Первым делом Вам нужно понять, с каким кабелем Вы столкнулись. Вариантов несколько:

• Силовой высоковольтный электрический кабель – менее вероятный вариант, так как напряжение внутри такого проводника превышает 6 кВ. Диаметр таких кабелей бывает от 40 до 70 мм, а жилы внутри них будут толщиной с палец, покрытые толстым слоем изоляции. Перебить такой кабель непросто, но если это случится, то Вы не смогли бы не заметить удар, сродни приличному взрыву.
• Силовой низковольтный электрический кабель – слово низковольтный может немного запутать, так как то, что в понятии электриков низкое напряжение, означает 220 или 380 Вольт, чего может хватить для смертельного исхода. Диаметр таких кабелей достаточно разный и может быть как 20, так и 80 миллиметров.

• Связные кабели являются малоточными. Диаметр у них может быть от 5 до 60 мм. Стоит знать, что кабели, чья толщина больше 40 мм прямо в грунт не укладываются, а протягиваются по телефонной канализации. Особенностью таких кабелей является то, что количество жил в нем может достигать нескольких сотен, что фактически означает невозможность самостоятельного ремонта.
• Отдельной группой стоят оптоволоконные линии. Их особенность состоит в том, что они имеют очень прочную броню, поэтому нанести повреждение ему достаточно проблематично. Диаметр таких кабелей составляет 10-20 мм. Про самостоятельный ремонт таких линий можно и не мечтать.

Отличить силовые и кабели связи можно по внешнему виду. В случае первых для изоляции применяется поливинилхлорид или бумага, а сами жилы делаются из алюминия, хотя бывают и исключения.

Для других характерна полиэтиленовая изоляция и медные жилы. Как отличить материалы изоляции мы расписывать не станем, но вы можете просмотреть видео, либо поискать информацию в сети.

Преимущества МКТ

Монтаж кабельных концевых муфт в виде готовых комплектов заводского исполнения обладает рядом неоспоримых преимуществ перед старыми образцами соединителей. Это объясняется появлением за последние десятилетия новых совершенных синтетических материалов.

Комплектация поставки готовых изделий учитывает каждый шаг технологического процесса по созданию разводки конца кабеля. Достоинства универсальных комплектов для оконцовки кабельных соединений составляют следующий перечень:

• создаётся абсолютная герметизация жил и узлов соединений;
• нагрев термоусадочного материала сжимает новую оболочку разведенных концов кабеля до получения плотного и прочного изоляционного слоя;
• концевая муфта обладает высокой термоустойчивостью и невосприимчивостью к агрессивным средам;
• простота монтажа допускает к выполнению работ специалистов средней квалификации;
• муфты обеспечивают экологическую безопасность окружающего пространства;
• применение сопутствующих чистящих материалов в монтаже муфт позволяет работникам оставаться с чистыми руками;
• гарантий срок службы МКТ достигает 30 лет.

Обратите внимание! Термоусаживаемые концевые муфты легко и быстро монтируются, по сравнению с заливными устройствами и изделиями холодной усадки. Однако стоит заметить, что МКТ стоят гораздо дороже их аналогов

Разварка волокон в оптической муфте

В муфтах мы свариваем волокна двух или более кабелей между собой. Схемы разварки муфт могут быть совершенно разными: от самых простых соединительных, когда между собой поволоконно соединяются два магистральных кабеля до сложных разветвительных муфт, установленных в колодцах городской канализации в центре города — а там в муфте могут соединяться и 6, и 8, и 10 кабелей! Муфты служат для размещения неразъёмных соединений.

Используйте в работе конфигуратор для построения схем разварок ОВ в муфте (максимум 4 кабеля): достаточно указать марки всех кабелей, которые соединяем в муфте, указать, какое ОВ с каким надо соединить, и получим удобную красивую схему с учётом цветовой кодировки ОВ в формате PDF.

Перейти в конфигуратор разварки

Виды соединительных муфт кабелей

Чтобы сделать правильный выбор соединительного элемента необходимо взглянуть на данные технические показатели изделия:

• количество проводов в кабеле;
• площадь поперечного сечения, а также материал изготовления жилок;
• максимальное напряжение в сети;
• вид межфазной изоляции;
• защитные средства, которые повышают сопротивление кабеля от различного рода воздействий.

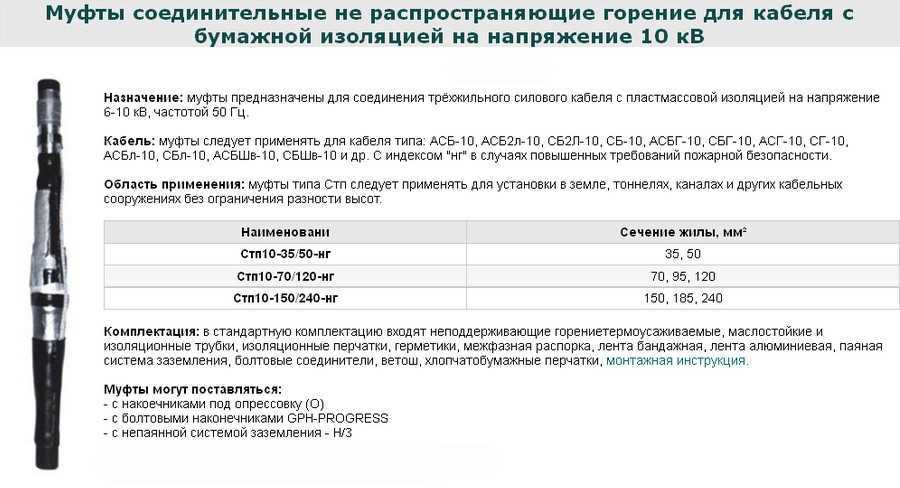

По значению максимального напряжения в электросети изготавливают соединительные элементы для использования в:

• высоковольтных коммутациях;
• электросетях с напряжением до 1000 В.

Четырехжильная муфта

Как правило, максимальное количество проводов, которое соединяется муфтой не превышает четырех, однако в отдельных случаях встречаются соединения и с большим числом проводков на одной муфте.

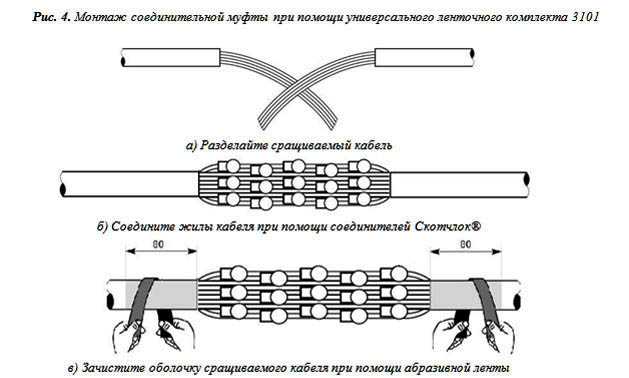

Для корректного монтажа муфты на кабель следует правильно разрезать концы, после чего очень аккуратно убрать всю изоляцию. Затем потребует тщательно подготовить все поверхности по очереди для установки соединительного элемента. С каждого конца необходимо полностью срезать изоляцию на половину длину соединительного элемента, в который затем необходимо ввести оба конца провода и крепко зажать их крепежными деталями.

Такой же метод подключения используется для соединения проводов с клеммой. В данном случае необходимо демонтировать изоляционный слой нужно снять на всю длину соединительной детали.

Для проводов с большим количеством медных жил, которые соединены вместе, лучше применять наконечники из материалов, которые легко поддаются деформации. Данные наконечники на последнем этапе соединения сжимаются специальным инструментом. В итоге должен получиться прочный с механической точки зрения, а также хороший электроконтакт. Для качественного обжима необходимо приложить усилие в несколько тонн.

Конструкция используемых соединительных элементов напрямую зависит от вида межфазной изоляции.

Межфазная изоляция муфты

Вернуться к содержанию

Области применения

Муфты нашли широкое применение на энергетических и коммуникационных объектах. Их устанавливают в электрические цепочки между оборудованием, при объединении разнообразных линий в одну сеть.

Существует несколько нюансов, влияющих на конструкцию соединения:

Разновидность соединяемых проводников

Советуем изучить — Интуитивный метод разработки схем управления

Принимают во внимание диаметр, материал изолятора, тип металла токопроводящей конструкции. Диаметр провода, а также материал, наружной оболочки

Назначение кабеля (силовой, для связи), разрешенное напряжение, тип передаваемых сигналов.. Кабельные муфты используют для всех типов прокладки — подземных и воздушных

На месте стыковки проводник надежно защищен от влияния осадков, механических повреждений. Соединение прочное и обеспечивает качественный электрический контакт проводов

Кабельные муфты используют для всех типов прокладки — подземных и воздушных. На месте стыковки проводник надежно защищен от влияния осадков, механических повреждений. Соединение прочное и обеспечивает качественный электрический контакт проводов.

Муфтовая конструкция дает возможность упорядочивания местоположения каждого проводника в ячейке соединительной кассеты. Благодаря этому создается герметичный контакт изоляционных элементов и наружной бронированной оболочки. Корректно выбранное и установленное устройство почти не дает искажений электрического сигнала и не меняет напряжение и токи в силовых кабелях.
