Метод создания моргающего светодиода на 5 вольт

Для создания данной модели понадобиться все вышеуказанные компоненты, а также одна обычная пальчиковая батарейка. Ниже предоставлена элементарная схема сборки.

В данной системе подключения имеются несколько цепочек заряда конденсаторов – это R1C1R2 и R3C2R2. После того, как С1 и С2 имеют необходимый заряд они открываются, второй конденсатор соединён с батарейкой. Их суммарное напряжение проходит через Т2 и проникает в светодиод, за счёт этого он начинает светиться, как только напряжение исчезает он тухнет, а С1 и С2 теряют энергию. Как только напряжение к ним возвращается, происходит новый круг подачи тока в светодиод, и он снова начинает светиться. Таким образом, за счёт батарейки и небольших познаний физики, можно в домашних условиях создать моргающий светодиод.

Сборка сигнализации своими руками

Область применения

Мигающие светодиоды со встроенным генератором нашли применение в построении новогодних гирлянд. Собирая их в последовательную цепь и устанавливая резисторы с небольшим отличием по номиналу, добиваются сдвига в мигании каждого отдельного элемента цепи. В итоге получается прекрасный световой эффект, не требующий сложного блока управления. Достаточно только подключить гирлянду через диодный мост.

Мигающие светоизлучающие диоды, управляемые током, применяются в качестве индикаторов в электронной технике, когда каждому цвету соответствует определённое состояние (вкл./выкл. уровень заряда и пр.). Также из них собирают электронные табло, рекламные вывески, детские игрушки и прочие товары, в которых разноцветное мигание вызывает интерес у людей.

Умение собирать простые мигалки станет стимулом к построению схем на более мощных транзисторах. Если приложить немного усилий, то с помощью мигающих светодиодов можно создать множество интересных эффектов, например – бегущую волну.

Читайте так же

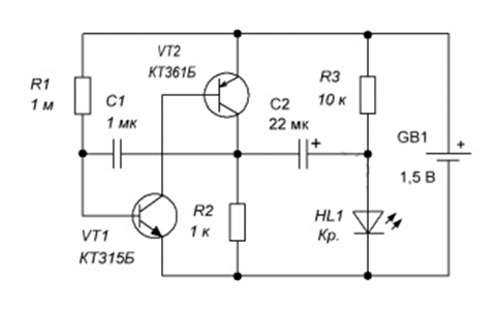

Представляю 3 схемы мигалок и 2 схемы цветомузыки. Первая — на 2 светодиода, остальные для одного.

Транзисторы КТ209М pnp типа. Можно использовать и npn с изменением полярности питания, светодиодов и конденсаторов.

В интернете есть подобные схемы симметричного мультивибратора, где транзисторы соединены эмиттерами, а коллекторы вверху, например, как в этой схеме звукового генератора: Схема собрана на пластиковой карточке.

Вторая схема
состоит из двух транзисторов pnp и npn, одного резистора, конденсатора и светодиода. Питается от двух аккумуляторов AA, как и все схемы этого обзора. Транзисторы: КТ3107И и КТ3102Б (а может быть Л(И) — цвет не однозначный), также тёмно-зелёная точка почему-то на округлой стороне транзистора, а не на плоской, как указано во всех справочниках.

Для просмотра в большем размере нужно нажать на ссылку с названием видео, или на кнопку YouTube во время проигрывания!

В третьей схеме
добавлен второй резистор. Параметры мигания во всех схемах можно настраивать изменением ёмкость конденсаторов и сопротивления резисторов.

Для просмотра в большем размере нужно нажать на ссылку с названием видео, или на кнопку YouTube во время проигрывания!

Светодиод мигает под музыку из компьютера или любого другого музыкального устройства. Подключается к одному из двух звуковых каналов. В схеме используется NPN транзистор С9014, резистор 10 кОм, мощный светодиод 3 Вт. Питается от литиевого аккумулятора напряжением 3,7 В.

Вместо аккумулятора можно использовать 5 Вольт из блока питания системника. Яркость изменяется подбором сопротивления резистора, напряжения питания и громкости на компьютере.

Для просмотра в большем размере нужно нажать на ссылку с названием видео, или на кнопку YouTube во время проигрывания!

На видео используется мощный светодиод с допустимым максимальным током 700 мА при падении напряжения 4 В

Поэтому, если взять обычный светодиод с током 20 мА, то важно не допустить сильного превышения этого значения тока.. Вторая схема цветомузыки, на мой взгляд менее удачная, но, может быть кому-то пригодится

Публикую фото, с подписанными значениями деталей.
Сопротивление резистора и ёмкость конденсатора можно менять.

Вторая схема цветомузыки, на мой взгляд менее удачная, но, может быть кому-то пригодится. Публикую фото, с подписанными значениями деталей.
Сопротивление резистора и ёмкость конденсатора можно менять.

Новые статьи добавлены на второй сайт, на который можно перейти через кнопку «Спектроскопия» в меню сайта!

Мигающий светодиод может быть реализован и использован несколькими способами, от чего зависит и его дальнейшая область применения. Схемы могут состоять из нескольких диодов, транзисторов, подключаться к различным источникам питания, даже к батарейкам, по-разному моргать. Собрать большинство из них можно своими руками, но иногда нужно подогнать теоретическую базу.

Один из самых простых способов реализации моргающих светодиодных индикаторов может успешно имитировать сигнализацию для автомобиля. Для авто премиум-класса это не очень актуально, а для менее элитной техники, общая стоимость которой не окупает установку дорогостоящей системы оповещения, такая схема будет в самый раз. Мигалка на светодиодах в таком случае будет оптимальным вариантом.

Делаем мигающий светодиод своими руками: простейшие и сложные схемы

Мигающие светодиоды применяются в различных сигнальных схемах, в рекламных щитах и вывесках, электронных игрушках. Сфера их применения достаточно широка. Простая мигалка на светодиоде может быть также использована для создания автосигнализации. Надо сказать, что моргать этот полупроводниковый прибор заставляет встроенная микросхема (ЧИП). Основные достоинства готовых МСД: компактность и разнообразие расцветок, позволяющее красочно оформлять электронные устройства, например, рекламное табло с целью привлечения внимания покупателей. Но можно изготовить мигающий светодиод самостоятельно. Используя простые схемы, это сделать несложно. Как сделать мигалку, имея небольшие навыки работы с полупроводниковыми элементами, описано в этой статье.

Как сделать мигающий светодиод

Всем привет, сегодня мы рассмотрим мигалку на одном транзисторе. Можно сказать это первые шаги в радиоэлектронике, ведь первое, что я решил собрать, была мигалка на транзисторе. Схема очень простая и состоит из четырёх деталей: транзистор n-p-n проводимости (не знаете — поищите в гугле, почитайте что за штука) в моем случае им был bc547, конденсатор электролитический на 470 мкФ (микрофарад), резистор 1,8 килоом и светодиод зеленого свечения.

Собрать не так просто — нужна знать, где у светодиода и конденсатора плюс и минус. У светодиода проверяется полярность подключивши его к источнику питания 5-10 вольт через резистор на 100 Ом.

У конденсатора проще, так как на корпусе есть линия белая, жёлтая, синяя — с той стороны у него минус, а с обратной плюс.

Распиновку транзистора используемого вами, лучше посмотреть в интернете, в моем случае такая:

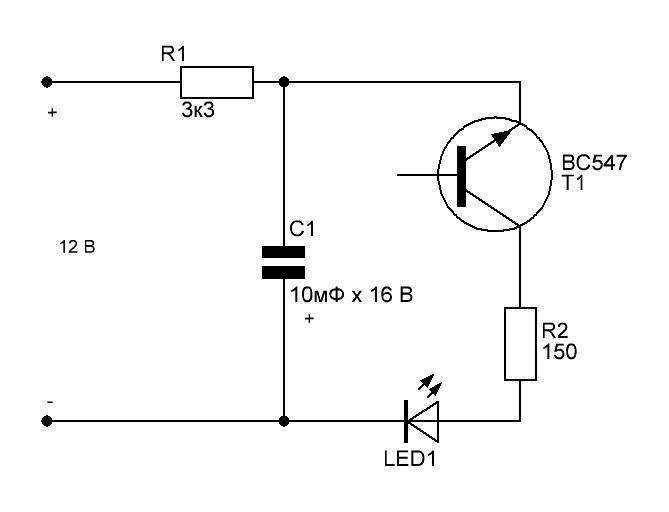

О радиодеталях кое-что узнали, теперь рассмотрим схему. Ничего сложного в ней нет. Начинаем паять. Зачищаем жало паяльника от грязи и окисла.

Теперь рассмотрим детали, которые я выпаял из плат. Чтоб опознать номинал сопротивления используйте декодер цветовой маркировки резисторов.

Припаиваем светодиод до транзистора.

Потом припаиваем конденсатор, внимательно смотрим на распиновку транзистора и полярность светодиода, конденсатора. Резистор не имеет полярности — его можно запаять любой стороной.

Наше устройство в сборе. Подпаиваем проводки и тестируем, рабочее напряжение 8-18 вольт.

Область применения

Мигающие светодиоды со встроенным генератором нашли применение в построении новогодних гирлянд. Собирая их в последовательную цепь и устанавливая резисторы с небольшим отличием по номиналу, добиваются сдвига в мигании каждого отдельного элемента цепи. В итоге получается прекрасный световой эффект, не требующий сложного блока управления. Достаточно только подключить гирлянду через диодный мост.

Мигающие светоизлучающие диоды, управляемые током, применяются в качестве индикаторов в электронной технике, когда каждому цвету соответствует определённое состояние (вкл./выкл. уровень заряда и пр.). Также из них собирают электронные табло, рекламные вывески, детские игрушки и прочие товары, в которых разноцветное мигание вызывает интерес у людей.

Умение собирать простые мигалки станет стимулом к построению схем на более мощных транзисторах. Если приложить немного усилий, то с помощью мигающих светодиодов можно создать множество интересных эффектов, например – бегущую волну.

Читайте так же

Область применения

Мигающие светодиоды со встроенным генератором нашли применение в построении новогодних гирлянд. Собирая их в последовательную цепь и устанавливая резисторы с небольшим отличием по номиналу, добиваются сдвига в мигании каждого отдельного элемента цепи. В итоге получается прекрасный световой эффект, не требующий сложного блока управления. Достаточно только подключить гирлянду через диодный мост.

Мигающие светоизлучающие диоды, управляемые током, применяются в качестве индикаторов в электронной технике, когда каждому цвету соответствует определённое состояние (вкл./выкл. уровень заряда и пр.). Также из них собирают электронные табло, рекламные вывески, детские игрушки и прочие товары, в которых разноцветное мигание вызывает интерес у людей.

Умение собирать простые мигалки станет стимулом к построению схем на более мощных транзисторах. Если приложить немного усилий, то с помощью мигающих светодиодов можно создать множество интересных эффектов, например – бегущую волну.

Мигание светодиода на Ардуино без delay

В коде используется функция millis, которая возвращает количество миллисекунд с момента начала программы. Благодаря этой функции можно организовать многозадачность микроконтроллера. В отличии от функции , программа не останавливает выполнение команд в скетче, а считает когда пройдет заданное количество миллисекунд и может выполнять параллельные задачи.

Схема для мигания светодиодом на Ардуино без delay

Скетч. Мигание светодиода на Arduino Uno без delay

unsigned long currentTime;   // переменная времени
boolean ledState = 0;                 // переменная состояния светодиода

void setup() {
    pinMode(10, OUTPUT);      // объявляем пин 10, как выход
}

void loop() {
    if (millis() - currentTime > 500)   // проверяем сколько прошло миллисекунд
    {
       currentTime = millis();
       ledState=!ledState;                   // меняем состояние светодиода на противоположное
       digitalWrite(10, ledState);
    }
}

Мигающий светодиод на одной батарейке

Большинство светодиодов работают при напряжениях свыше 1.5 вольт. Поэтому их нельзя простым способом зажечь от одной пальчиковой батарейки. Однако существуют схемы мигалок на светодиодах позволяющие преодолеть эту трудность. Одна из таких показана ниже.

В схеме мигалки на светодиодах имеется две цепочки заряда конденсаторов: R1C1R2 и R3C2R2. Время заряда конденсатора С1 гораздо больше времени заряда конденсатора С2. После заряда С1 открываются оба транзистора и конденсатор С2 оказывается последовательно соединен с батарейкой. Через транзистор Т2 суммарное напряжение батареи и конденсатора прикладывается к светодиоду. Светодиод загорается. После разряда конденсаторов С1 и С2 транзисторы закрываются и начинается новый цикл зарядки конденсаторов. Такая схема мигалки на светодиодах называется схемой с вольтодобавкой.

Мы рассмотрели несколько схем мигалок на светодиодах. Собирая эти и другие устройства можно не только научиться паять и читать электронные схемы. На выходе можно получить вполне работоспособные приборы полезные в быту. Дело ограничивается только фантазией создателя. Проявив смекалку, из светодиодной мигалки можно, например, сделать сигнализатор открытой дверцы холодильника или указатель поворотов велосипеда. Заставить мигать глазки мягкой игрушки.

Представляю 3 схемы мигалок и 2 схемы цветомузыки. Первая — на 2 светодиода, остальные для одного.

Транзисторы КТ209М pnp типа. Можно использовать и npn с изменением полярности питания, светодиодов и конденсаторов.

В интернете есть подобные схемы симметричного мультивибратора, где транзисторы соединены эмиттерами, а коллекторы вверху, например, как в этой схеме звукового генератора: Схема собрана на пластиковой карточке.

Вторая схема
состоит из двух транзисторов pnp и npn, одного резистора, конденсатора и светодиода. Питается от двух аккумуляторов AA, как и все схемы этого обзора. Транзисторы: КТ3107И и КТ3102Б (а может быть Л(И) — цвет не однозначный), также тёмно-зелёная точка почему-то на округлой стороне транзистора, а не на плоской, как указано во всех справочниках.

Для просмотра в большем размере нужно нажать на ссылку с названием видео, или на кнопку YouTube во время проигрывания!

В третьей схеме
добавлен второй резистор. Параметры мигания во всех схемах можно настраивать изменением ёмкость конденсаторов и сопротивления резисторов.

Для просмотра в большем размере нужно нажать на ссылку с названием видео, или на кнопку YouTube во время проигрывания!

Светодиод мигает под музыку из компьютера или любого другого музыкального устройства. Подключается к одному из двух звуковых каналов. В схеме используется NPN транзистор С9014, резистор 10 кОм, мощный светодиод 3 Вт. Питается от литиевого аккумулятора напряжением 3,7 В.

Вместо аккумулятора можно использовать 5 Вольт из блока питания системника. Яркость изменяется подбором сопротивления резистора, напряжения питания и громкости на компьютере.

Для просмотра в большем размере нужно нажать на ссылку с названием видео, или на кнопку YouTube во время проигрывания!

На видео используется мощный светодиод с допустимым максимальным током 700 мА при падении напряжения 4 В

Поэтому, если взять обычный светодиод с током 20 мА, то важно не допустить сильного превышения этого значения тока.. Вторая схема цветомузыки, на мой взгляд менее удачная, но, может быть кому-то пригодится

Публикую фото, с подписанными значениями деталей.
Сопротивление резистора и ёмкость конденсатора можно менять.

Вторая схема цветомузыки, на мой взгляд менее удачная, но, может быть кому-то пригодится. Публикую фото, с подписанными значениями деталей.
Сопротивление резистора и ёмкость конденсатора можно менять.

Новые статьи добавлены на второй сайт, на который можно перейти через кнопку «Спектроскопия» в меню сайта!

Самостоятельное изготовление мигающего светодиода

Множество устройств дополняются мигающими светодиодами, обеспечивая подачу необходимых сигналов или простую подсветку.

Особенности светодиодов

Прежде чем сделать оригинальный мигающий светодиод, необходимо узнать некоторые моменты относительно этих устройств.

Излучаемый свет зависит от ряда показателей;
Коэффициент полезного действия может быть разным. Причем самые слабые — синие;
Как для полупроводниковых элементов, КПД у светодиодов (СД) достаточно мал. В большинстве случаев он не превышает 45 процентов;
Одновременно с низким КПД, светодиоды отличаются превосходной эффективностью превращения в световую энергию электричества;
На каждый Вт электроэнергии приходится количество фотонов, примерно в 6-7 раз превышающих показатели спирали накаливания при аналогичных потребительских условиях;
Такие возможности светодиодов объясняют популярность создания мигающих ламп на основе СД;
Светодиодам требуется достаточно маленькое напряжение, чтобы схема оказалась рабочей;
Чтобы добиться эффекта мигания, следует соответствующим образом подобрать пассивные и ключевые элементы

Тогда схема сможет выдавать мигание требуемой формы — скважность, частота следования или амплитуда.

Для создания своими руками мигающего устройства можно воспользоваться платформой Ардуино. Ардуино — это аппаратная вычислительная платформа. Что самое интересно, Ардуино предназначена для аматорского использования, позволяет создавать всевозможные схемы.

Питающие напряжения для светодиодов

Чтобы создать красный, синий, желтый или любой другой светодиод или полноценную светодиодную ленту, сделать это путем подключения к сети на 220 Вольт — не самое лучшее решение.

На практике подобные схемы через питание на 220 Вольт существуют, но самостоятельно добиться эффекта мигания крайне сложно.

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

загрузка…

Куда правильнее, когда схема использует более подходящее питающее напряжение.

1. 5 Вольт. Такое напряжение вы можете встретить в зарядных устройствах для телефонов, во многих современных гаджетах. Величина выходного тока здесь небольшая, но обычно таковая и не требуется. Дополнительно 5 Вольт можно отыскать на шинах блока питания компьютера. В этой ситуации вы не будете ограничены по току. Питающий провод будет красный, а заземление — черный.
2. 7-9 Вольт. Наиболее часто встречается подобное напряжение на рациях. Каждая компания выпускает свои рации со своими нюансами, потому конкретных рекомендаций дать проблематично. Но поскольку рации часто приходят в негодность, проблем с получением бесплатного зарядного устройства не возникает.
3. 12 Вольт. 12 Вольт является стандартным показателем напряжения для сегмента микроэлектротехники. Встречаются 12 Вольт повсеместно. В тех же компьютерных блоках они присутствуют обязательно. Здесь изоляция — это синий, а не красный провод. 12 Вольт считается оптимальным решением, потому рекомендуем вам остановиться именно на нем.
4. 3,3 В. Многие могут сказать, что подобный номинал слишком мал, потому особой популярностью пользоваться не будет. Частично это справедливое утверждение. Но исключением является ситуация, где в дело идет RGB светодиод SMD0603. Только учтите, что при падении в прямом направлении напряжения более 3 В, могут возникнуть проблемы.

Заставляем RGB мигать

Эта схема наиболее интересная, поскольку позволяет использовать указанные светодиоды SMD.

• Для подключения SMD 0603 идеальным источником напряжения станет не батарейка, а блок питания от вашего компьютера. По меньшей мере, протестировать схему с его помощью можно;
• Вам потребуется установить резисторный делитель;
• Чтобы сделать это своими руками, вам потребуется схема и техническая документация. Они позволят дать оценку сопротивлением p-n переходов в прямом направлении, используя тестер;
• Непосредственно прямое измерение здесь недопустимо;
• Вместо этого собирается схема.

Как сделать гирлянду из светодиодов

Для изготовления гирлянды, периодически мигающей с заданным ритмом, потребуются следующие компоненты и набор инструмента:

1. Светодиоды на 20 мАч.
2. Проводка площадью сечения 0,5-0,25 мм2.
3. Трансформатор на 6 вольт.
4. Резистор на 100 Ом.
5. Паяльная станция с наконечником небольшого сечения, припой, канифоль.
6. Нож с острым лезвием.
7. Герметик на силиконовой основе.
8. Фломастер.

Алгоритм сборки:

1. Определиться точно с промежутками между мигающими элементами.
2. Подготовить провод и обозначить фломастером отметины под светодиоды.
3. На местах отметок сделать срезы изоляции острым ножом.
4. Далее на оголенные участки нанести канифоль с припоем.
5. Припаять электроды диодов к этим местам.
6. Нанести силиконовый герметик на оголенные участки для обеспечения электроизоляции.

По завершении подсоединяется блок питания и обычный резистор. Устройство включается в сеть и проверяется на работоспособность.

Самостоятельное изготовление мигающего светодиода

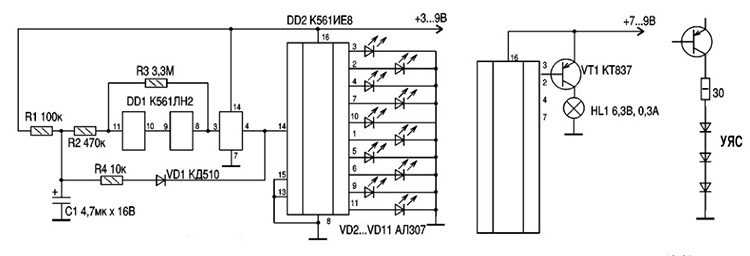

Бегущие огни на светодиодах своими руками: схема

Одним из вариантов применения твердотельных световых источников в декоративных целях, является сборка так называемых «бегущих огней» на диодах, включающая в себя генератор прямоугольных импульсов, счетчик, дешифратор и устройства индикации.

Сборка всех элементов по предложенной схеме выполняется на макетной беспаечной плате, а устанавливаемые конденсаторы и резисторы по номиналу могут иметь некоторый разброс, но строго в пределах ±20%.

Бегущие огни на мощных светодиодах своими руками

Устанавливаемые в «бегущие огни» диоды (HL1 — HL16) могут обладать любым цветом свечения, но обязательным критерием выбора таких источников света является рабочее напряжение на уровне 3,0 В.

Ремонт шунтированием

Проще всего это сделать при помощи капельки олова. Кто-то припаивает сюда тоненький проводок или даже накладывает кусочек фольги.

Но все это сложнее и менее надежно.

Поэтому берете паяльник, подносите олово и капаете на место, где раньше стоял светодиод.

А если нет под рукой паяльника, что делать в этом случае?

Возьмите олово, которое продается в виде тонкой проволоки на катушке, разогрейте его “реактивной” газовой зажигалкой и капните на контактную площадку.

Если нет в наличии ни паяльника, ни олова, можно попробовать капнуть токопроводящий клей.

Весь ремонт со вскрытием лампы займет у вас не более 5 минут. Для проверки работоспособности можете не ставить колбу на место, а прямо так вкрутить лампочку в патрон и включить свет.

Особой разницы в свечении вы даже не заметите.

Простые схемы мигалок на основе мигающих светодиодов для сборки своими руками

Открывать полный загадок мир радиоэлектроники, не имея специализированного образования, рекомендуется начинать со сборки простых электронных схем. Уровень удовлетворения при этом будет выше, если положительный результат будет сопровождаться приятным визуальным эффектом. Идеальным вариантом являются схемы с одним или двумя мигающими светодиодами в нагрузке. Ниже приведена информация, которая поможет в реализации наиболее простых схем, сделанных своими руками.

Готовые мигающие светодиоды и схемы с их использованием

Среди многообразия готовых мигающих светодиодов, наиболее распространены изделия в 5-ти мм корпусе. Помимо готовых одноцветных мигающих светодиодов, существуют двухвыводные экземпляры с двумя или тремя кристаллами разного цвета. У них в одном корпусе с кристаллами встроен генератор, который работает на определенной частоте. Он выдает одиночные чередующиеся импульсы на каждый кристалл по заданной программе.

Скорость мерцания (частота) зависит от заданной программы. При одновременном свечении двух кристаллов мигающий светодиод выдает промежуточный цвет. Вторыми по популярности являются мигающие светоизлучающие диоды, управляемые током (уровнем потенциала). То есть, чтобы заставить мигать светодиод данного типа нужно менять питание на соответствующих выводах.

Например, цвет излучения двуцветного красно-зелёного светодиода с двумя выводами зависит от направления протекания тока.

Смастерить мигалку на основе готового мигающего светодиода достаточно легко. Для этого потребуется батарейка CR2032 или CR2025 и резистор на 150–240 Ом, который следует припаять на любой вывод. Соблюдая полярность светодиода, контакты подключаются к батарейке. Светодиодная мигалка готова, можно наслаждаться визуальным эффектом. Если использовать батарейку типа «крона», основываясь на законе Ома, следует подобрать резистор большего сопротивления.

Обычные светодиоды и семы мигалок на их основе

Начинающий радиолюбитель может собрать мигалку и на простом одноцветном светоизлучающем диоде, имея минимальный набор радиоэлементов. Для этого рассмотрим несколько практических схем, отличающихся минимальным набором используемых радиодеталей, простотой, долговечностью и надежностью.

Первая схема состоит из маломощного транзистора Q1 (КТ315, КТ3102 или аналогичный импортный аналог), полярного конденсатора C1 на 16В с емкостью 470 мкФ, резистора R1 на 820-1000 Ом и светодиода L1 наподобие АЛ307. Питается вся схема от источника напряжения 12В.

Приведенная схема работает по принципу лавинного пробоя, поэтому база транзистора остаётся «висеть в воздухе», а на эмиттер подаётся положительный потенциал. При включении происходит заряд конденсатора, примерно до 10В, после чего транзистор на мгновение открывается с отдачей накопленной энергии в нагрузку, что проявляется в виде мигания светодиода. Недостаток схемы заключается в необходимости наличия источника напряжения 12В.

Вторая схема собрана по принципу транзисторного мультивибратора и считается более надёжной. Для её реализации потребуется:

• два транзистора КТ3102 (или их аналога);
• два полярных конденсатора на 16В емкостью 10 мкФ;
• два резистора (R1 и R4) по 300 Ом для ограничения тока нагрузки;
• два резистора (R2 и R3) по 27 кОм для задания тока базы транзистора;
• два светодиода любого цвета.

Светодиодная мигалка — мультивибратор

Расчёт ограничительного резистора

Взглянув на вольт-амперную характеристику светодиода, становится понятно: насколько важно не ошибиться при расчёте ограничительного резистора

• U – напряжение питания, В;
• ULED – прямое падение напряжения на светодиоде (паспортное значение), В;
• I – номинальный ток (паспортное значение), А.

Полученный результат следует округлить до ближайшего номинала из ряда Е24 в большую сторону, а затем рассчитать мощность, которую должен будет рассеивать резистор:

R – сопротивление резистора, принятого к установке, Ом.

Более подробную информацию о расчётах с практическими примерами можно получить в статье о расчете резистора для светодиода. А тот, кто не желает погружаться в нюансы, может быстро рассчитать параметры резистора с помощью онлайн-калькулятора.

Как сделать мигающий светодиод

Мигающий светодиод сделать самостоятельно несложно. Во многих случаях понадобятся всего несколько дополнительных элементов. Простые варианты схем приведены ниже.

Мигалка на одном транзисторе

Подобную мигалку несложно сделать своими руками всего на одном транзисторе.

Мигалка на однопереходном транзисторе.

Схема собрана на однопереходном транзисторе. Можно установить отечественный элемент КТ117, можно подобрать зарубежный аналог. Частота колебаний обратно пропорциональна произведению R1C1. Номиналы и назначение элементов указаны в таблице.

R1	C1	R2	R3
От нескольких килоом до десятков килоом. Совместно с С1 задает частоту генератора.	Для получения частоты 1..3 Гц надо выбирать значение 10..100 мкФ, корректировать частоту подбором R1.	Ограничивает ток через транзистор и светодиод. Выбирается в зависимости от напряжения питания, при 10 В для установки тока в 10 мА номинал должен быть 1 кОм.	Несколько десятков Ом

Напряжение питания может лежать в пределах от 4,5 до 12 вольт. Недостатком схемы является применение оксидного конденсатора больших размеров – намного больше самого светодиода. Зато содержит мало элементов и работает сразу после безошибочной сборки. Если однопереходный транзистор приобрести не удастся, можно сделать его аналог на двух биполярных транзисторах.

Аналог однопереходного транзистора.

Можно использовать два любых транзистора структуры p-n-p и n-p-n. Например, отечественные пары КТ315 и КТ316, КТ3102 и КТ3107 или любые другие приборы российского или зарубежного производства.

Мигающий светодиод от батарейки

Указанная схема проста, несложна в изготовлении, не нуждается в наладке (кроме, может быть, подбора параметров времязадающей цепочки). Но у нее есть особенность, которая в некоторых ситуациях может стать критической – для ее питания потребуется напряжение от 4,5 В. Такое напряжение потребует минимум трех пальчиковых батарей или CR2032. И даже небольшое снижение питания вследствие разряда может привести к неработоспособности схемы.

Почти всем распространенным светоизлучающим элементам для свечения требуется напряжение от 1,6 В (а зачастую и от 3 В), поэтому построить простую схему мигающего светодиода для питания от полуторавольтовой батарейки нельзя. Но можно сделать относительно сложную – с удвоением напряжения.

Мигающий светодиод с низковольтным источником питания.

На транзисторах VT1, VT2 собран генератор, задающий частоту и длительность вспышек (их определяют цепочки R1C1 и C1R2 соответственно). Во время паузы заряжается конденсатор С2 почти до уровня питания. Во время свечения ключ VT3 открывается, VT2 закрывается, и емкость оказывается включенной последовательно с источником питания. Так напряжение на светодиоде удваивается.

Как сделать гирлянду из светодиодов

Для изготовления гирлянды, периодически мигающей с заданным ритмом, потребуются следующие компоненты и набор инструмента:

1. Светодиоды на 20 мАч.
2. Проводка площадью сечения 0,5-0,25 мм2.
3. Трансформатор на 6 вольт.
4. Резистор на 100 Ом.
5. Паяльная станция с наконечником небольшого сечения, припой, канифоль.
6. Нож с острым лезвием.
7. Герметик на силиконовой основе.
8. Фломастер.

Алгоритм сборки:

1. Определиться точно с промежутками между мигающими элементами.
2. Подготовить провод и обозначить фломастером отметины под светодиоды.
3. На местах отметок сделать срезы изоляции острым ножом.
4. Далее на оголенные участки нанести канифоль с припоем.
5. Припаять электроды диодов к этим местам.
6. Нанести силиконовый герметик на оголенные участки для обеспечения электроизоляции.

По завершении подсоединяется блок питания и обычный резистор. Устройство включается в сеть и проверяется на работоспособность.

Как сделать гирлянду из светодиодов

Для изготовления гирлянды, периодически мигающей с заданным ритмом, потребуются следующие компоненты и набор инструмента:

1. Светодиоды на 20 мАч.
2. Проводка площадью сечения 0,5-0,25 мм2.
3. Трансформатор на 6 вольт.
4. Резистор на 100 Ом.
5. Паяльная станция с наконечником небольшого сечения, припой, канифоль.
6. Нож с острым лезвием.
7. Герметик на силиконовой основе.
8. Фломастер.

Алгоритм сборки:

1. Определиться точно с промежутками между мигающими элементами.
2. Подготовить провод и обозначить фломастером отметины под светодиоды.
3. На местах отметок сделать срезы изоляции острым ножом.
4. Далее на оголенные участки нанести канифоль с припоем.
5. Припаять электроды диодов к этим местам.
6. Нанести силиконовый герметик на оголенные участки для обеспечения электроизоляции.

По завершении подсоединяется блок питания и обычный резистор. Устройство включается в сеть и проверяется на работоспособность.

Схемы «мигалок» на их основе

Получение простых поочередных вспышек осуществляется при помощи пары транзисторов C945 или аналоговых элементов. В первом случае коллектор располагается в центральной части, а во втором — центр отводится под размещение базы.

Пара мигающих светодиодов и схема с одним диодом собирается в соответствии со стандартной схемой. Частота мигания обеспечивается наличием в схеме конденсаторов (C1) и (C2).

Схема сопротивления p-n переходов

При необходимости выполнить подключение сразу нескольких led-элементов, устанавливается достаточный по мощности PNP-транзистор.

Мигающие светодиоды получаются при подключении выводов к разноцветным элементам, поочередные импульсы обеспечиваются встроенным генератором, а частота моргания напрямую зависит от установленной программы.
