Фотореле для уличного освещения: схемы установки выбор + фото

Пошаговая инструкция по монтажу

Сразу же хотелось бы немного отойти от темы и посоветовать Вам одновременно осуществлять подключение фотореле и датчика движения для освещения. В паре эти два устройства позволят включать светильник при наступлении темноты, только в том случае, если в зоне обнаружения появился человек. Если на участке никого не будет, то лампочки загораться не будут, что позволит значительно сэкономить электроэнергию.

Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

На сегодняшний день существуют различные варианты изготовления, а именно:

с креплением на DIN-рейку, на стену либо на горизонтальную поверхность;
уличный либо комнатный вариант использования (зависит от класса защиты IP);
фотоэлемент встроенный либо внешний.

В инструкции мы предоставим для примера установку фотореле для уличного освещения с настенным креплением. Подключение осуществляется на стенде для удобства, тем более что это всего лишь пример.

Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты:

Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.
Протягиваем питающий провод к месту установки фотореле (рядом с осветительным прибором). Рекомендуем Вам для подключения сумеречного выключателя использовать трехжильный провод ПВС, который зарекомендовал себя как надежный и не слишком дорогой вариант проводника.
Зачищаем жилы от изоляции на 10-12 мм, чтобы подключить их в клеммы.
Создаем отверстия в корпусе под заведение жил для того, чтобы подключить фотореле к сети и светильнику.
Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Кстати, размещать сумеречный выключатель нужно таким образом, чтобы вводные отверстия были снизу, что предотвратит проникновение влаги под крышку.
Осуществляем подключение фотореле для уличного освещения согласно электрической схеме, которую мы предоставили выше. Как видно на фото, вводная фаза подключается к разъему L, а вводная нейтраль к N. Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.
Отрезаем нужную длину провода для подключения фотореле к лампочке (в реальности это может быть даже светодиодный прожектор). Зачищаем изоляцию также на 10-12 мм и подсоединяем к клеммам N’ и L’ соответственно. Второй конец проводника подводим к источнику света и присоединением к клеммам патрона. Если корпус светильника не проводит ток, заземление подключать не нужно.
Установка и подключение окончены, переходим к настройке фотореле своими руками. Тут ничего сложного нет, в комплекте присутствует специальный черный пакетик, который необходимо для того, чтобы сымитировать ночь. На корпусе датчика освещенности можно увидеть регулятор (подписан аббревиатурой LUX), который служит для выбора интенсивности освещения, при котором произойдет срабатывание реле. Если Вы желаете сэкономить электроэнергию, установите поворотный регулятор на минимум (отметка «-»). В этом случае сигнал о включении будет подаваться при полной темноте на улице. Обычно регулятор находится рядом с винтовыми клеммами, немного левее и выше (как показано на фото).
Последний шаг подключения фотореле – крепление защитной крышки и включение электроэнергии на щите. Как только Вы это сделаете, можно переходить к тестированию устройства.

Вот и все, что хотелось рассказать Вам о том, как установить и подключить фотореле своими руками. Также рекомендуем Вам просмотреть наглядный видео урок, в котором подробно показывается вся сущность электромонтажа.

Напоследок следует сказать о том, какие производители сумеречных выключателей являются наиболее качественными. На сегодняшний день рекомендуется отдавать предпочтение продукции от таких компаний, как Legrand (легранд), ABB, Schneider electric и IEK. Кстати, у последней фирмы есть довольно надежная модель – ФР-601, которая имеет множество положительных отзывов на форумах.

Общие принципы монтажа выключателей освещения

Монтаж простой системы освещения и управляющих устройств производится во время ремонтных работ в помещении. При скрытой проводке, до выполнения чистовых отделочных работ производится укладка кабеля в штробы и подготовка мест под установку выключателей. При этом коммутацию выключателей, приборов освещения и питающих линий производят в монтажных распределительных коробках. Такие коробки могут находится в специальных нишах в стенах, скрыты в полу или за натяжным (подвесным) потолком.

В некоторых случаях, например, в деревянных домах, нормативными актами запрещен монтаж скрытой проводки, поэтому в таких помещениях монтаж производят открыто уже после отделки помещения (с использованием кабель-каналов или специальных гофрированных трубок).

Общий принцип подключения выключателей в большинстве случаев одинаковый: выключатель служит для разрыва фазы на линии, а ноль проводят непосредственно на светильник. Почему фазу, а не ноль? Это требование прямо указано в ПУЭ, которое гласит, что должна исключаться возможность разрыва одного нулевого проводника без отключения фазного. Это связано непосредственно с мерами безопасности при эксплуатации осветительных приборов. При отключении устройства от сети с помощью выключателя на него не должно подаваться напряжение, чтобы его можно было безопасно ремонтировать или менять лампу.

Место установки выключателей, управляющих освещением, подбирается исходя из привычек будущих пользователей и конфигурации помещения. В общем случае принят монтаж выключателей на высоте 90 см от пола. Это связано с тем, что таким выключателем сможет удобно пользоваться как ребенок, так и взрослый.

Планируя монтаж выключателей, лучше всего составить схемы подключения проводов в распределительных коробка и план с указанием расположения точек освещения и управляющих устройств, а также произвести разметку непосредственно на стенах. Это поможет избежать ошибок.

Схема подключения переключателей освещения с двух мест

Обычные выключатели, устанавливаемые в помещениях, обеспечивают включение или отключение света только с одного места. Однако нередко возникают ситуации, когда более удобным и комфортным было бы управление светом с разных точек квартиры или дома. Это особенно актуально для лестничных маршей и длинных коридоров, где отсутствует естественное освещение. То есть, в начале подъема по лестнице свет включается первым переключателем, а в конце – выключается вторым.

Данную проблему успешно решает схема подключения освещения в квартире двумя переключателями света. Тем самым достигается не только удобство пользования осветительными приборами, но и существенная экономия электроэнергии. Чтобы установить переключатели, необходимо к месту подключения предварительно проложить трехжильный кабель, приобрести два проходных выключателя и соединительную коробку.

При использовании самой простой схемы, нулевой провод проходит от щитка к распределительной коробке, в которой соединяется с нулевым проводником, подключенным к лампе. Соединение самих выключателей осуществляется через коробку с помощью трехжильного кабеля. Для подведения фазы к выключателям и далее к лампе, применяется одножильный провод. При подключении трех и более переключателей света, количество жил в кабеле соответственно увеличивается до четырех, пяти и т.д. Таким образом, установка двойного проходного переключателя не представляет особой сложности. Необходимо всего лишь внимательно соблюдать и контролировать последовательность подключения проводников.

Эффективность управления светом можно оценить на примере длинного темного коридора, освещаемого двумя светильниками. В самом начале движения по этому коридору свет включается первым проходным переключателем. После того как человек оказался в нужном месте, например, возле кухни или спальни, освещение выключается вторым переключателем. То есть, для выключения света не нужно идти к выключателю в начало коридора, а затем возвращаться назад.

В качестве другого примера можно рассмотреть спальню, в которой управление светом также осуществляется проходными выключателями. В этом помещении первый выключатель устанавливается на традиционном месте возле двери, а другой – возле кровати. Таким образом, для того чтобы выключить свет не нужно вставать и идти к дверям.

Запуск мотора с реверсным ходом

Для функционирования отдельного оборудование необходимо, чтобы двигатель мог вращаться как влево, так и вправо.

Схема подключения для такого варианта содержит два МП, кнопочный пост либо отдельные три клавиши — две стартовые «Вперед», «Назад» и «Стоп».

От к.з. силовую цепь защищают контакты нормально замкнутые КМ1.2, КМ2.2.

Подготовку схемы к работе осуществляют следующим образом:

Далее схема работает по алгоритму, зависящему от направления вращения мотора.

Управление реверсом двигателя

Вращение начинается при задействовании клавиши SB2. При этом фаза А через КМ2.2 подается на катушку МП КМ1. Начинается включение пускателя с замыканием нормально разомкнутых контактов и размыканием нормально замкнутых.

Замыкание КМ1.1 провоцирует самоподхват, а за смыканием контактов КМ1 следует подача фаз А, В, С на идентичные контакты обмоток двигателя и он начинает вращение.

Предпринятое действие разъединит цепь, на дроссель КМ1 перестанет подаваться управляющая фаза А, а сердечник с контактами, посредством возвратной пружины, восстановится в исходном положении.

Контакты разъединятся, на двигатель М прекратится подача напряжения. Схема будет пребывать в ждущем режиме.

Запускают ее путем нажатия на кнопку SB3. Фаза А через КМ1.2 поступит на КМ2, МП, сработает и через КМ2.1 окажется на самоподхвате.

Далее, МП посредством контактов КМ2 поменяет фазы местами. В результате двигатель М изменит направление вращения. В это время соединение КМ2.2, находящееся в цепи, питающей МП КМ1, рассоединится, не допуская включения КМ1 пока функционирует КМ2.

Работа силовой схемы

Ответственность за переключение фаз для перенаправления вращения двигателя возложена на силовую схему.

При срабатывании контактов МП КМ1 на первую обмотку поступает фаза А, на вторую обмотку — фаза В, а на третью — фаза С. При этом мотор вращается влево.

Когда срабатывает КМ2, передислоцируются фазы В и С. Первая попадает на третью обмотку, вторая — на вторую. Изменений по фазе А не происходит. Двигатель начнет вращаться вправо.

Определение с местом размещения

Для правильной работы источника уличного освещения важно грамотно определиться с местом размещения будущего датчика. Специалисты рекомендуют учитывать следующие нюансы при выборе местоположения:

Не стоит помещать прибор чересчур высоко – в противном случае обслуживание устройства не будет самым легким! Все-таки периодически вам нужно будет смахивать снег с поверхности или просто вытирать пыль с поверхности;
Важно, чтобы солнечный свет спокойно попадал на приспособление. Таким образом фотореле непременно должно размещаться под открытым небом;

Не нужно располагать модель возле дороги, иначе не исключены ложные срабатывания от фар машин;
Это же касается и источников искусственного освещения, будь то фонари, лампочки либо окна, которые должны размещаться как можно дальше.

Учитывая все вышесказанное, можно сказать, что определиться с местоположением будущего источника автоматического освещения на дачном участке не всегда бывает просто, в особенности, если загородная территория не может похвастаться большой площадью.

Порою покупатели вынуждены переносить датчик по множеству раз, пока не найдут удачное место. Если вы используете фотореле для отключения уличного фонаря на столбе, то сенсор рекомендуется размещать на нем же. Однако это не обязательно, ведь убирать снег и пыль с его поверхности все равно будет периодически нужно, а это делать совсем неудобно, если сенсор расположен на столбе. В этом случае грамотнее будет разместить фотореле, к примеру, на поверхности стены, подключив его к светильнику при помощи кабеля.

Дополнительные датчики

Как уже было сказано выше, управление освещением с помощью контакторов и пускателей часто используется в паре со средствами автоматики, такими как датчик освещенности и датчик движения. Обычно такие устройства содержат в себе небольшое реле или симистор, но максимальная мощность подключаемой активной нагрузки, как правило, ограничена 1-2 кВт. А о нагрузке с электромагнитными пускорегулирующими аппаратами и речи не стоит вести. Контакты таких реле не предназначены для их питания. К такой нагрузке можно отнести мощные лампы типа ДНаТ, ДРЛ, МГЛ и прочие, которые активно используются в уличных фонарях и прожекторах.

Для этого схема включения освещения контактором или пускателем с помощью датчиков отличается от схемы с кнопочным постом лишь тем, что вместо кнопочного поста мы соединяем катушку коммутационного аппарата с контактом выходного сигнала датчика. Ниже вы видите схему подключения датчика движения и фотореле к контактору на примере однофазной сети:

Схемы можно совместить, организовав принудительное включение освещения, для этого параллельно сигналу с датчика устанавливаем тумблер, который будет подавать фазу на катушку.

Напоследок рекомендуем посмотреть видео, на котором наглядно демонстрируется применение такой схемы в быту:

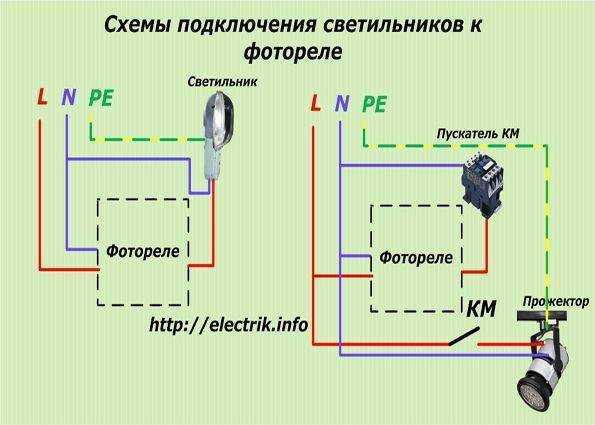

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

черный – фаза;
зеленый – ноль;
красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

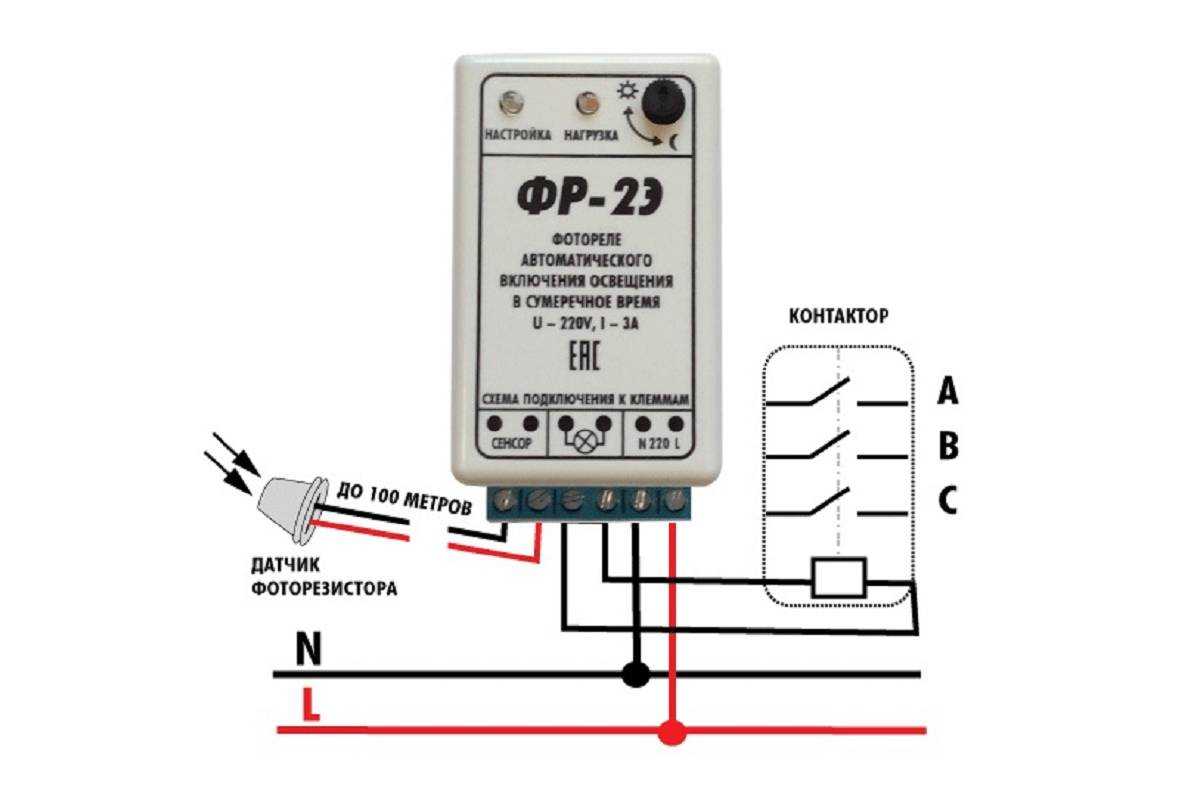

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

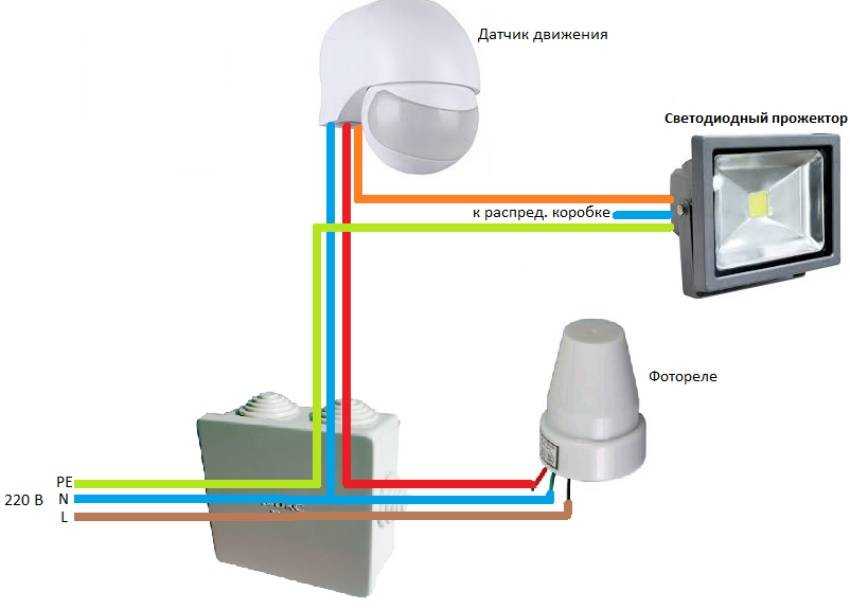

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Самостоятельное управление освещением

Если говорить о небольшой территории, например, такой как участок возле дома или производственная площадка небольших размеров (не более 100 х 100 метров), то там не нужны сложные системы управления уличным освещением.

Дистанционное управление тоже не обязательно (даже с помощью смартфона). Пока вы будете включать нужное приложение, то можно подойти и включить механический выключатель. На такую территорию редко устанавливается более десятка фонарей. Исключение, когда управление уличными фонарями взаимосвязано с домом или системой охраны.

Поэтому разберем, как устроить своими руками систему управления уличного освещения небольшой территории. Она, как показывает практика, может значительно уменьшить затраты на энергоснабжение.

Что нам нужно осветить

Наиболее распространено разделение на следующие группы светильников:

Светильники, которые горят все темное время суток (все зависит от желания хозяев) обычно их располагают перед парадным входом.
Дороги внутри территории желательно освещать только при появлении людей или техники (см. Освещение сада и дорожек своими руками). Это правило касается и участков, где возможно появления незваных гостей (с целью охраны).
Подсветку фасада, декоративное освещение или праздничную иллюминацию — она должна гореть только вечером.
Площадка перед въездными воротами и гаражом. Можно освещать только при приближении техники, а не людей.

Что нам для этого понадобится

Кроме проводов и арматуры, надо будет приобрести еще некоторые детали. Все не дорогостояще и не дефицитно, приведем примерные цены на них.

Реле времени — цена от 300 рублей.

Реле времени

Астрономическое реле — от 500 рублей.
Световое реле (сумеречный датчик) — от 500 рублей.

Световое (сумерочное) реле с выносным датчиком

Емкостное реле (датчик присутствия или приближения) — от 500 рублей.

Емкостное реле

Замечу, это российские цены, приобрести все можно и дешевле в интернете (не учитывая качества).

Как подключать

Все эти детали (современного исполнения) питаются от стандартной сети 220 вольт и могут коммутировать приличную нагрузку. То есть, промежуточных реле и контакторов, понижающих трансформаторов не надо, стоит только продумать защиту от перегрузок.

Схема подключения почти всегда указана на корпусе, в том числе и выводы для подачи сигнал на блокировку/деблокировку. Дополнительно назначения клемм прописывает инструкция. Даже с минимальными (но уверенными знаниями электротехники) проблем не возникнет.

Собираем схемы

Расскажем, что и как применить для каждого освещаемого объекта (территории):

Перед входом — просто подключаем через астрономическое реле или реле освещения. Сбои из-за различных обстоятельств не критичны, что впрочем, справедливо и для всех остальных случаев.
Пути перемещения внутри территории — тут задача сложнее. Решаем ее так: возле всех входов и выходов устанавливаем датчики присутствия, они дают сигнал на реле времени, которое должно включить освещение, на промежуток которого с запасом хватит на дорогу. Для того чтобы система не включалась днем предусматриваем ее блокировку датчиком освещения или астрономическим реле.
Подсветку и иллюминацию — через астрономическое реле, включаем после заката, тушим, когда все спят. Если речь идет только об освещении на праздники, можно использовать обычный таймер (за несколько дней время заката не сильно измениться).
Въезд для автомобиля — если у вас автоматические ворота, то контроллер управления ими чаще всего имеет выход для управления освещения. Если нет — лучший выход применить датчик освещенности.

Но нужно сделать, так чтобы он реагировал только на фары подъезжающего автомобиля. Для этого — на глазок крепим бленду (трубку небольшой длины и подходящего диаметра), она исключит постороннюю засветку.

Устанавливаем датчик не на щитке, а в месте, где он будет попадать под створ ваших фар при подъезде. Дополнительно можно блокировать включение освещения днем с помощью реле времени.

Вот и все что мы хотели рассказать о том, что такое система управления уличным освещением. Будем рады, если наша статья помогла вам. Живите в безопасности, но не переплачивайте за электроэнергию.

Комбинация всегда лучше

Выше мы описали различные варианты того, каким образом может быть организовано наружное освещение управляемого типа. В каждом отдельно случае устройство управления нужно помещать либо в ящик управления (электрический щит), либо подключать к осветительной установке.

Такой вариант организации управления уличной подсветкой имеет очевидные преимущества:

возможность использовать наиболее эффективные методы управления сразу (датчики движения, таймер и т.д.);
минимизировать риск сбоя системы. При наличии взаимодополняющих элементов риск отсутствия света на конкретном участке равняется нулю;
исключение человеческого фактора и т. д.

Но, чтобы организовать комбинированный тип освещения улиц и городской инфраструктуры, необходимо знать следящие нюансы:

где расположен электрический щит или ящик управления системой освещения. Это необходимо знать в тех ситуациях, когда элементы управляемых устройств, как при использовании фотореле, нужно поместить в щит;

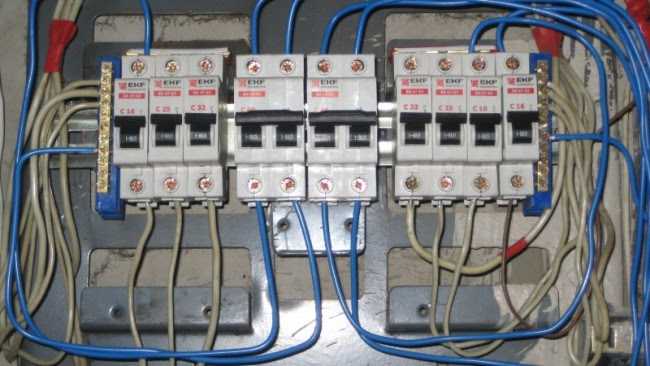

Выключатели в щитке

каким образом осуществляется подключение управляющего устройства к той или иной осветительной установке или ящику управления;
условия эксплуатации управляющих освещением приборов

Это очень важно, так как для каждого устройства (датчик движения, фотореле и т.д.) производители указывают конкретные условия работы, при которых они могут гарантировать качественную и продолжительную работу приборов в меняющихся условиях улицы.. Эти нюансы характерны не только для комбинированного типа управлением освещения, но и для конкретных одиночных ситуаций

Их обязательно следует учитывать, при организации управляемой системы наружной подсветки своими руками и у себя на приусадебной территории. Такой вариант организации освещения можно легко совместить с охранной системой

Эти нюансы характерны не только для комбинированного типа управлением освещения, но и для конкретных одиночных ситуаций. Их обязательно следует учитывать, при организации управляемой системы наружной подсветки своими руками и у себя на приусадебной территории. Такой вариант организации освещения можно легко совместить с охранной системой.

Какие существуют виды устройств для автоматической подсветки

Разнообразие современного оборудования, предназначенного для автоматического подключения света, достаточно обширно. Но среди всего ассортимента наибольшей популярностью пользуются следующие модели:

сумеречные реле или фотореле. Такие приборы срабатывают тогда, когда уровень освещенности на улице понизится до определенного показателя, самостоятельно включая подсветку;
светильники, оснащенные датчиками движения. Такого рода приборы эффективно работают вблизи сооружений — гаражные ворота, центральный и черный вход в дом, веранда и т.д. Активация происходит тогда, когда в радиусе действия появляется движение;

Светильник с датчиком движения

Астрономическое реле

астрономическое реле. Данный тип аппаратуры используется для решения определенных задач. Особенностью таких реле является то, что они программируются по координатам. Здесь нет нужды устанавливать сам датчик на приусадебном участке. Этот прибор способен к самостоятельному вычислению времени заката и рассвета, а также времени года, благодаря чему он может эффективно включать свет в автоматическом режиме в нужное время;
реле, имеющие функцию задержки для отключения света. Такие приборы могут управляться кнопочными выключателями, а также отключаться через запрограммированное время.

Любой вариант оборудования, работающего в режиме автоматического включения подсветки, можно легко установить своими руками. Для подключения здесь понадобится лишь схема, прилагаемая производителем.
