Замена электропроводки в квартире своими руками - этапы выполнения, инструмент и материалы

Варианты прокладки кабелей

Замена существующей электропроводки на новую должна начинаться с составления схемы. Замена проводки бывает, как частичная, так и полная. Если замене подлежат все провода, понадобится совершенно новая схема. Составление такой схемы лучше поручить профессиональному электрику. При этом для правильной ориентации ему понадобится и старая схема.

Как правило, самым крупным потребителем электроэнергии в квартире является кухня. Для обычного помещения достаточно одной розетки на 5-7 квадратных метров, а вот для современной кухни на такую же площадь понадобятся уже 3 розетки. Для одной только электрической плиты нужна отдельная розетка с кабелем, сечение которого находится между 4 и 6 миллиметрами.

Ванная комната — еще одно помещение с особыми условиями эксплуатации. Основная отличительная особенность ванной комнаты — повышенная влажность. Поэтому розетки здесь следует устанавливать только через распределительный трансформатор.

Существует несколько способов прокладки электрокабелей: под штукатурку, на полу или под потолком, в потолке. Ниже рассмотрим особенности каждого из вариантов.

Прокладка проводов под штукатурку

Самым доступным способом обустройства проводки является прокладка электрокабелей под оштукатуренной поверхностью стен или потолка. Для монтажа понадобится создать отверстия на поверхности, куда будут устанавливаться крепежные элементы. Затем можно укладывать провода и наносить сверху слой штукатурки.

Способ позволяет направлять в каждое помещение по несколько линий. Не только осветительные приборы, но и кондиционер, отопительные приборы, а также другие виды мощной бытовой техники могут получить по собственной линии.

Недостаток указанного варианта состоит в том, что в панельных зданиях штукатурка практически не используется. В результате придется нести дополнительные затраты денег и времени на оштукатуривание поверхности.

Проводка на полу или под потолком

Проводку можно организовать на полу, если сверху планируется сделать бетонную стяжку. Кабели размещаются в гофрированных трубах, которые затем заливаются бетоном. Провода можно расположить и в подвесном потолке.

Сложность реализации данного способа состоит в том, что розетки нельзя разместить там, где находится проводка (потолок или пол), а придется устанавливать на стенах. В результате придется прокладывать путь кабелю к розеткам. Сделать это можно штроблением стен или спрятать линию передачи электричества под штукатуркой.

Еще один вариант — организация открытой проводки. Чаще всего провода размещаются в пластиковых коробах или трубах. Прокладывать провода в данном случае нужно в местах, где вероятность случайного механического повреждения сведена к минимуму. Достоинство открытого типа прокладки проводов состоит в том, что эту операцию можно провести даже тогда, когда в квартире закончен ремонт. Однако открыто расположенные кабели не слишком подходят для жилых помещений с эстетической точки зрения. К тому же это не лучшее решение с точки зрения безопасности.

Оптимальным же вариантом, при котором осуществляется замена электропроводки в панельном доме, является использование старых кабельных каналов или швов между панелями. При этом от края канала, скорее всего, придется отбивать старый цемент, чтобы обеспечить свободную укладку кабеля.

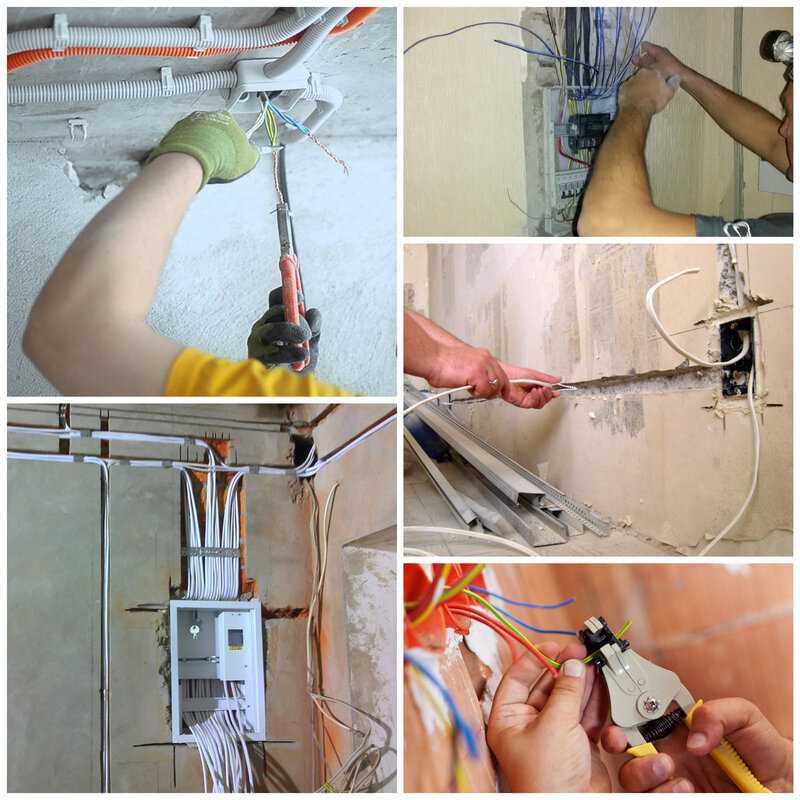

Монтаж электропроводки

При монтаже следует придерживаться нескольких простых правил, а также выполнять общие правила производства скруток, подключения розеток и выключателей и т. д.

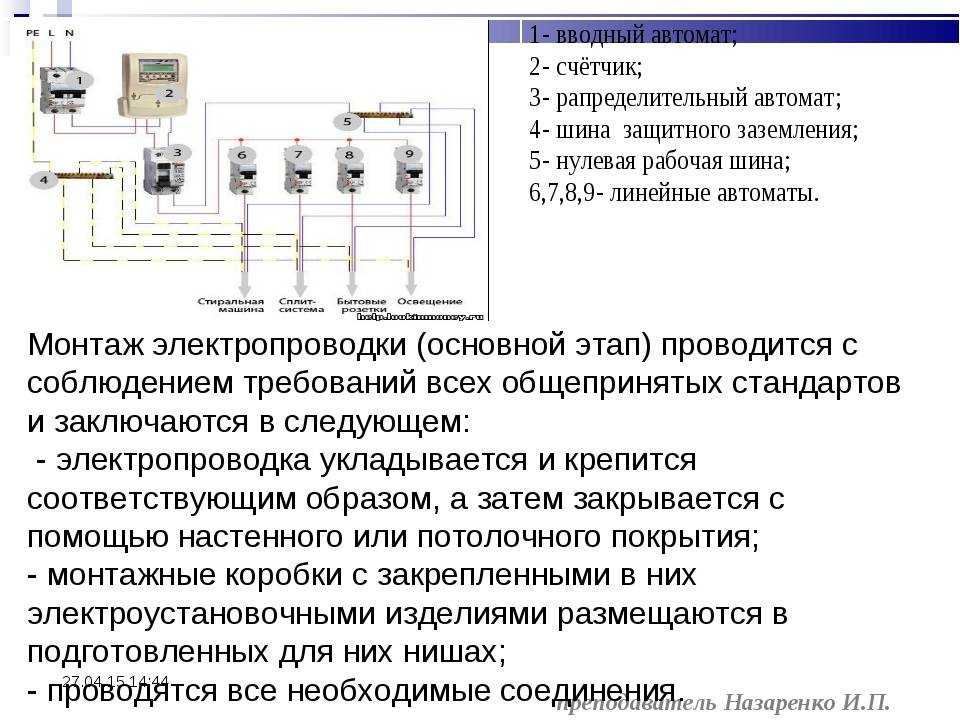

Монтаж электропроводки и розеток

Перед монтажом необходимо позаботиться о том, чтобы в доме было электричество от сети-времянки. Для этого отдельно монтируют временный щиток с автоматом, УЗО и розеткой, к которой можно будет подключать удлинитель.
Вначале, в соответствии с выбранной схемой электропроводки, отмечают на стенах дома положение розеток, выключателей, раздаточных коробок и распределительного щитка.
После этого все эти точки соединяют линиями, по которым пойдут штробы от проводов. Штробы желательно объединять в группы по несколько проводов.
После этого выполняют разметку от раздаточных коробок до щитка. Выполняют монтаж щитка с подкючением в подъезде, монтажом всех приборов и счётчика.
После того, как щиток смонтирован, выполняют разметку от раздаточных коробок для него.
Измерив точное количество проводов, делают закупку в магазине.
Применение большого количества однотипных проводов позволяет немного сэкономить на скидке за большую партию и избежать путаницы.
Выполняют разметку штроб и производят штробление. Укладывают провода в гофре.
При монтаже освещения часто используют монтаж внутри плит-пустоток. Провода при этом также должны находиться в гофрах.
Производят проверку правильности подключения, проводят прозвонку всех электрических линий.
После этого выполняют подключение от раздаточных коробок до щитка и подключение к УЗО и автоматическим выключателям.
В случае открытой проводки категорически запрещается прятать силовые провода в пластиковый кабель-канал. Можно использовать только металлические или делать монтаж на клипсы.
Монтаж под гипсокартонными листами считается скрытой электропроводкой и должен проводиться в гофре.
Монтаж по сгораемым конструкциям выполняется по особым правилам.
Проверяют подключение и работу электросети. При помощи специального стенда проверяют работу всех УЗО.
После проверки можно пользоваться электросетью.

О замене проводки в квартире панельного дома — представлено в видеоматериале:

Электромонтаж

Правила техники безопасности

Все работы выполняются инструментом с изолированными рукоятками, в прорезиненных перчатках. Для штробления стен на высоте лучше всего использовать козлы или стремянку с горизонтальным упором. Обычная стремянка недостаточно надежна.

Замена электропроводки своими руками – задача достаточно сложная, но выполнимая, если вы умеете составлять и читать схемы электроснабжения. Иначе лучше не рисковать и обращаться к профессиональным электрикам.

В заключение предлагаем посмотреть видео-обзор, как выбрать правильный материал и сделать проводку самостоятельно:

https://www.youtube.com/watch?v=fe01LgsLmCk

Когда пора менять проводку? И какую ее часть?

По масштабу работ замена проводки бывает:

Частичная;
Полная.

Частичная замена оправдана в случаях, когда:

Повреждена механически или от пожара только одна линия нестарой проводки;
Нагрузка на одной или нескольких линиях существенно возросла, а провод не выдерживает ее, в то время как распределительный щиток и остальная часть проводки еще годятся для эксплуатации;
До планового капитального ремонта осталось немного, а проводка требует починки прямо сейчас. Это касается только старой проводки в случае, когда в данный момент начало ремонта невозможно, и нужно подождать.

Признаки, указывающие на необходимость полной смены старой электропроводки:

Ссохшаяся и потрескавшаяся изоляция;
Старая проводка (более 20 лет алюминиевой и более 30 медной);
Старые розетки;
Несоответствие мощности проводки с нагрузкой, которая на нее возлагается (тонкие провода, но много одновременно работающих электроприборов).

Особенно нуждается в замене проводка в хрущевке. Такая квартира эксплуатируется более 50 лет. В прошлом веке всю проводку выполняли из алюминиевого провода, не защищенного гофрой. Но в то время его было достаточно: много ли нужно лампе, плите и телевизору? Сегодня к ним добавились стиральные и посудомоечные машины, микроволновые печи, пылесосы, чайники и прочие бытовые приборы. Поэтому в хрущевках со старой проводкой создается пожароопасная ситуация и постоянно вышибает пробки.

Советы новичкам и самые распространенные ошибки

Перед тем, как вы преступите к выполнению работ, нужно знать несколько правил и придерживаться рекомендаций опытных электриков, которые монтируют сети не один год. Рассмотрим основные советы бывалых мастеров.

Никогда не выполняйте укладку новой проводки, если вы точно не измерили расстояние до розеток и приборов. Расстояние до штробов и после их нарезки может сильно отличаться, купленных кабелей может не хватить всего несколько сантиметров.
Никогда не лепите кабель из двух и более кусков. Как правило, такие соединения не ходят долго, они будут нагреваться, искрить, окисляться.
Используйте сечение на 15-20% больше, чем совокупная мощность всех электроприборов, это позволит увеличить срок пригодности электропроводки, а также обезопасит от перегревания. Для того чтобы правильно расчитать максимальную мощность, нужно прибавить потребляемую энергию всех электроприборов, которые теоретически могут работать, а потом поделить на 220. Это получится количество квадратов кабеля.
Делайте гидроизоляцию в местах повышенной влажности, например, в ванной комнате, кухне, туалете, так как со временем провод может пробивать по стене, будет неприятно «щипать» или даже поражать током.

Помните, спешка нужна только при ловле блох, а в укладке новой электропроводки нужны поступательность действий, внимание и точные измерения. Если все делать согласно рекомендациям, ремонт принесет вам только положительные впечатления

Прокладка новой проводки

Укладка новой линии в штробы

В зависимости от особенностей конструкции строения и условий проживания в нем выбирается открытый или скрытый способ прокладки.

Открытый вариант предполагает отсутствие разрушительных и мокрых работ. Коммуникации прокладываются в полых коробах, плинтусах, наличниках и карнизах, устанавливаются накладные выключатели и коробки. Минус такого подхода в слабой защите линии от влаги и механических воздействий.

Скрытая прокладка требует больших усилий и вложений, но практичнее и надежнее. Кабель скрыт под штукатуркой, стены ровные, внутренние розетки и выключатели почти из них не выступают.

Поэтапный процесс выполнения скрытой прокладки:

Перенести схему на стены. Наметить места для монтажных коробок и подрозетников, соединить их прямыми линиями.
Перфоратором с коронкой высверлить отверстия для пластиковых коробок. При блоковой установке соединить их перемычками.
Изготовить штробы. Чтобы облегчить работу, можно делать их в треугольном сечении. Так штроба будет выпилена в 2 приема без последующего выбивания материала между стенками.
Прокладка кабеля. Его следует предварительно затянуть в пластиковую гофрированную трубку, которую затем жестко закрепить в штробе.
Провести соединение проводов в монтажных коробках. Закрепить приборы в отверстиях. Крышки на них пока не устанавливать.
Визуально проверить правильность монтажа и прочность крепления жил в клеммах.

Порядок замены электропроводки

Квартиру обесточивают путем отключения автомата и отсоединения от него проводов. Далее действуют по разработанному ранее плану.

Создание ремонтной времянки

Приспособление используют для питания электроинструмента в обесточенном помещении.

Изготавливают его следующим образом:

К небольшой доске прикручивают накладную розетку.
Подключают к ней кабель с сечением жил 2,5 кв. мм. Его длина равна расстоянию от распределительного щита до дальней комнаты.
Подсоединяют кабель времянки к вводному автомату. Он защитит линию от короткого замыкания.

Если работает бригада, к доске крепят двойную или тройную розетку. Сечение жил в этом случае составляет 4-6 кв. мм.

Демонтаж старого кабеля

Изношенные провода удаляют в таком порядке:

Вскрывают распределительную коробку и электроточки.
Касаются токоведущих частей индикатором фазы, чтобы убедиться в отсутствии напряжения.
Отсоединяют или обкусывают жилы.
Потянув за конец провода с любой стороны, определяют направление его укладки.
Выбивают зубилом или вооруженным лопаткой перфоратором раствор из штробы, постепенно освобождая кабель.

Часто определить направление трассы не удается. Если полная замена электропроводки осуществляется в рамках капитального ремонта, следует удалить со стен отделку. Заделанные раствором штробы выделяются на фоне штукатурки.

Если очистка стен не предусмотрена, старый кабель ищут детектором проводки.

Есть 3 вида таких приборов:

металлоискатели;
чувствительные к электромагнитному полю;
комбинированные.

Чтобы обнаружить линию детектором второго типа, к ней подключают мощную нагрузку. Первой разновидности это не требуется, но она бесполезна в зданиях с железобетонными стенами: арматура дает ложные сигналы.

Штробление стен (при необходимости)

Если план работ не предусматривает расширение сети, следует только поменять провода, уложив их в старые борозды. При необходимости добавить розетки и проложить специальные линии к мощным электроприемникам в стенах пробивают новые штробы.

Порядок действий:

Карандашом вычерчивают пару линий на расстоянии 2 см друг от друга.
Штроборезом формируют согласно нанесенной разметке 2 канавки. При отсутствии инструмента используют болгарку с алмазным диском.
Зубилом или перфоратором с лопаткой выбирают материал между канавками на глубину 2 см.

Не допускается устройство штроб в:

Несущих стенах.
Плитах перекрытия. Провода укладывают в пустотах или специальных каналах.

В панельных домах все стены являются несущими. Здесь действуют ограничения:

Максимально допустимая глубина штроб составляет 10 мм.
Общая длина горизонтальных борозд на 1 стене не превышает 2 м.

В таких зданиях провода укладывают в специальные каналы, отлитые при изготовлении панели.

Установка подрозетников

Действуют в такой последовательности:

Засверливаются в стену коронкой.
Выбивают зубилом получившийся цилиндр.
Косо заглубляют штробу в зоне перехода в отверстие.
Укладывают кабель и заводят его конец в подрозетник с тыльной стороны.
Помещают в выемку порцию раствора.
Вдавливают подрозетник в выемку. Заполняют оставшиеся вокруг него пустые участки раствором.
Внутреннюю часть электроточки подсоединяют к проводу и устанавливают в подрозетник.

Укладка кабеля

Провод помещают в гофру из материала, не поддерживающего горение. Тогда можно будет сменить его без вскрытия штробы.

В распредкоробках жилы соединяют разрешенными ПУЭ-7 способами:

сваркой;
клеммниками;
опрессовочными гильзами;
самоизолирующими или болтовыми зажимами.

Скрутка проводов не допускается.

Монтаж систем защиты

Автоматы и УЗО устанавливают на DIN-рейку в распредщите и соединяют перемычками. К выходным клеммам УЗО подключают линии, ведущие в квартиру.

Обслуживаемая устройством защитного отключения цепь должна быть изолирована от других. В противном случае, например при замыкании «нулей» на общую шину, происходит ложное срабатывание УЗО.

Подключение к электрощитку

Кабель подсоединяют к шинам или клеммам с соблюдением цветовой маркировки:

Жила в синей изоляции — «ноль».
В желто-зеленой — «заземление».
В коричневой или белой — «фаза».

Защитные автоматы и концы кабелей, заведенных в щиток, снабжают бирками с указанием группы проводки и ее назначения (кухня, кондиционер и пр.).

Финальные работы

Проверяют качество новой проводки путем замера сопротивления:

Изоляции жил кабеля.
Петли «фаза-ноль».

УЗО проверяют контролируемой утечкой тока.

Для проведения работ требуется пригласить профессионального электрика со специальным оборудованием. Он грамотно выполнит проверку и документально подтвердит результат

После тестирования штробы заделывают раствором, за подвесными конструкциями трассы крепят дюбель-хомутами.

Как составить схему электропроводки в квартире

Перед тем как преступить к замене проводки в помещении, необходимо подобрать максимально подходящую схему электричества. Этот документ составляется с учетом расположения всех элементов сети. В нем указываются розетки, выключатели, осветительные приборы, расположенные в каждой комнате. Схема обязательно должна содержать пути (линии), соответствующие местам прокладки кабелей.

Во время составления схемы электропроводки квартиры потребуется рассчитать такие параметры:

необходимую мощность (для каждого помещения отдельно);
запас мощности (для каждой комнаты);
мощность бытовых электроприборов.

Для создания системы электрообеспечения квартиры необходимо вначале создать ее проект

Схема является самым главным документом при монтаже новой электрики в жилище. При ее составлении важна каждая мелочь. Поэтому специалисты советуют быть внимательными при создании данного чертежа.

Схема должна включать в себя информацию о количестве розеток и выключателей, а также об их расположении. Места, в которых будут монтироваться важные электроприборы, должны в обязательном порядке отмечаться на чертеже. Подбираются точки установки в зависимости от индивидуальных особенностей квартиры или частного дома.

Расположение светильников и их количество тоже указывается при составлении схемы электрической проводки дома или квартиры

Важно запомнить, что недочеты, допущенные при создании этого документа, приводят к недостатку необходимых элементов электросети или, наоборот, их переизбытку. А самым неблагоприятным исходом в этом случае является неисправная система

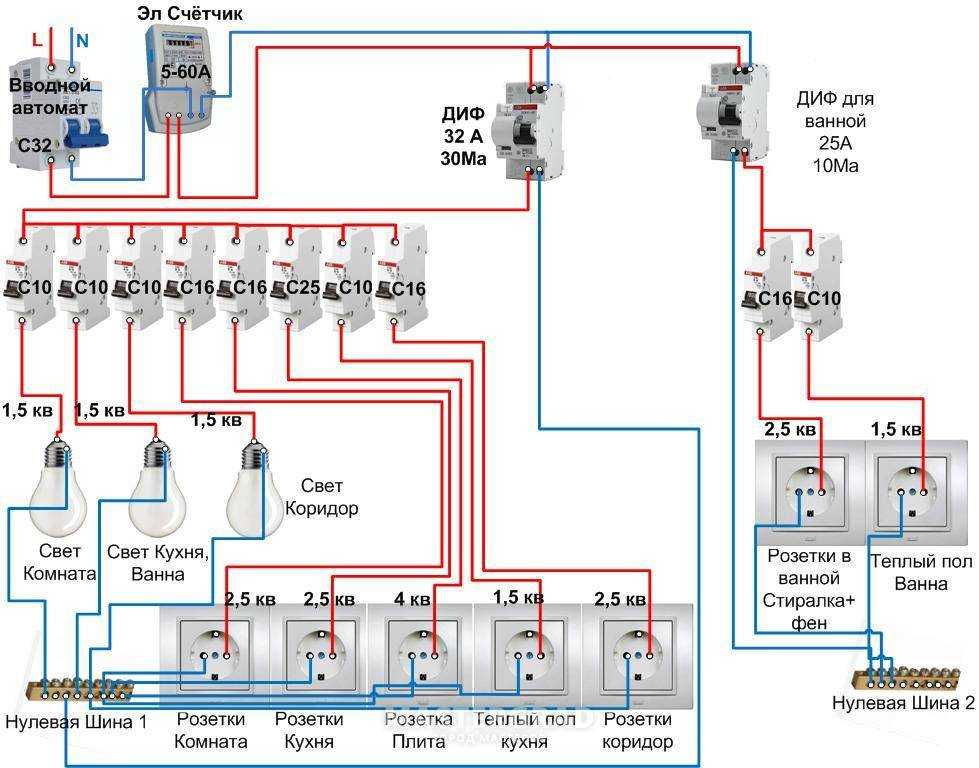

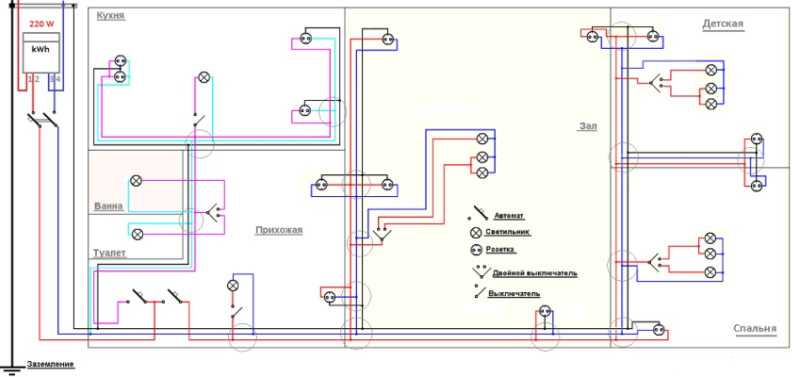

Схема электропроводки в квартире

Расположение всех отдельных элементов электросети, а также размещение бытовой техники должно подбираться максимально грамотно. Розетки, выключатели и приборы, продуцирующие свет, не должны мешать другим составляющим интерьера (например, мебели).

Выбор типа разводки производится в зависимости от индивидуальных особенностей помещения. На это оказывают влияние следующие факторы: количество комнат, планировка, число и мощность бытовых электроприборов. Для наиболее мощной техники, как правило, предусматривается монтаж отдельной линии.

Особенности составления схемы электропроводки

Особое внимание рекомендуется уделить составлению схемы санузла. Электроприборы в данной ситуации располагаются в непосредственной близости к источнику воды, поэтому нужно быть внимательными и соблюдать правила безопасности

Размещение розеток в этом случае осуществляется с учетом того, чтобы дистанция до источника воды была не менее 100 см.

Для каждой группы проводки прокладывается отдельный кабель питания, идущий непосредственно от электрощитка

Для каждой из групп прокладывается отдельный кабель питания, идущий непосредственно от электрощитка. Такой вариант монтажа позволяет правильно распределить нагрузку по всей квартире. Помимо осветительной и электротехнической группы, традиционно принято прокладывать отдельные ветки для санузла и кухонного помещения.

Каждая отдельная группа, как правило, имеет разные показатели мощности. Поэтому для подключения ванны и туалета может использоваться кабель с сечением, отличающимся от размера провода, предназначенного для бытовой техники. Разделение проводки на группы имеет следующие преимущества: экономию средств (за счет подбора оптимального размера кабелей для каждой линии) и независимость одной ветки от другой. Такая автономность позволяет при выходе из строя одной группы использовать другие без всякого вреда для системы в целом.

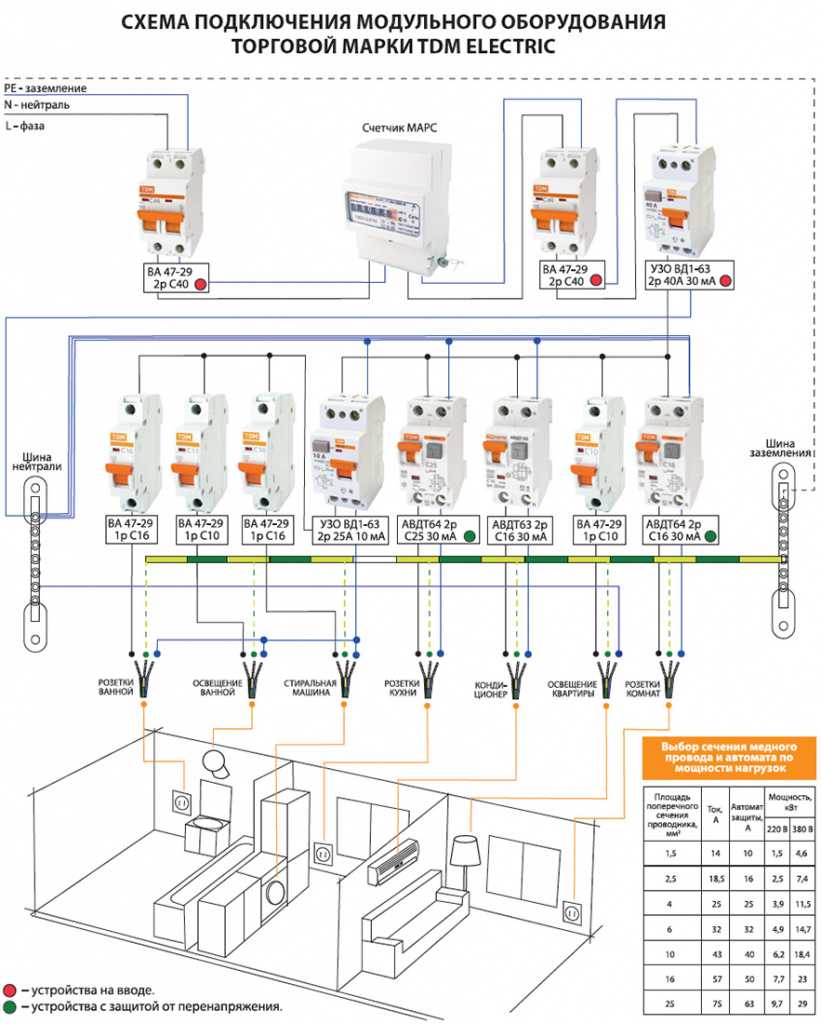

Схема электрического щитка для подводки электричества в ванную

Материалы и инструменты

Для замены проводки может потребоваться болгарка

Чтобы осуществить замену электрики, потребуются следующие инструменты:

перфоратор, болгарка, шуруповерт;
уровень, рулетка, угольник;
молоток;
тестер, индикатор;
кусачки, плоскогубцы;
набор отверток;
шпатель, малярная щетка;
канцелярский нож;
паяльник;
налобный фонарь.

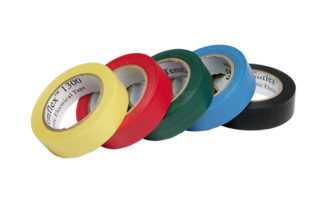

Необходимо запастись изоляционной лентой

Чтобы менять внутреннюю линию в квартире следует запастись такими материалами:

кабель с медными жилами сечением 1,0-2,5 мм;
олово или припой;
канифоль;
изоляционная лента;
подрозетники;
монтажные коробки;
выключатели;
пакетники;
соединительные колодки;
шпаклевка;
грунтовка;
отделка.

Пошаговая инструкция по замене

Перед прокладкой проводки необходимо обесточить квартиру

После рассмотрения основных способов прокладки электропроводки следует перейти к правилам замены. Пошаговая инструкция, как поменять проводку в панельном доме:

Отключить подачу электричества. Нужно убедиться с помощью мультиметра, что в квартиру не поступает напряжение. Потребуется одна временная розетка для дрели, перфоратора и другого инструмента. Лучше, если необходимые приборы будут работать от аккумулятора. Также нужно заранее позаботиться об альтернативных автономных источниках света.
Демонтаж фурнитуры. Нужно убрать всю мешающую технику и мебель от стен и получить удобный доступ ко всем розеткам, распредкоробкам, выключателям. Все розетки и выключатели нужно снять, должны остаться только электропровода для подключения новых изделий. Затем нужно рассоединить провода в распределительной коробке.
Демонтаж проводки. В некоторых случаях удалить старые провода невозможно, тогда их можно оставить в стене. Старые кабели должны быть отключены от щитка, их концы должны быть заизолированы.
Составление схемы прокладки и выбор способа проводки. Нужно сразу приобрести все необходимые кабели, розетки и другие предметы. По современным требованиям розеточные и осветительные группы используют электропровода из меди с сечением 2,5 кв.мм и 1,5 кв.мм соответственно. При покупке розеток рекомендуется взять с собой в магазин старый вариант, иначе можно купить модель с неподходящим подрозетником.
Монтаж. Нужно поставить распределительные коробки, проложить линии к мощным бытовым приборам, розеткам и выключателям. Следует собрать щиток. Провода можно соединять с помощью клемм, опрессовки гильзами, пайки, сварки пружинных зажимов. Скрутка строжайше запрещена.
Проверка. Нужно проверить все соединения и провода на предмет короткого замыкания с помощью тестера в режиме омметра. Следует внимательно осмотреть изоляцию на предмет возможных нарушений целостности. Если все в нормальном состоянии, можно приступать к отделке.

Монтаж отверстий для розеток

Если составленная схема предусматривает установку новых розеток, потребуется еще один тап работы – сверление отверстий в стене. Для этого потребуются карандаш и линейка, перфоратор с буром 8 мм, насадка-коронка, лопатка для выемки бетона из отверстия.

На месте, где будет поставлена розетка, нужно карандашом нарисовать круг с диаметром подрозетника. По центру круга нужно сделать отверстие 50-60 см глубиной. С помощью коронки наметить контур отверстия и просверлить буром по намеченному рисунку около 14 дырок. Теперь можно пробурить отверстие на всю глубину и выбить остатки бетона в лопатку. Аналогичным образом делаются отверстия для распределительных коробок.

Способы прокладки проводки

Рекомендуется делать новую проводку в старых каналах, так как штробление панелей нежелательно

Перед тем как менять проводку, нужно заранее составить новую схему прокладки или изменить старую. Можно выполнить как частичную, так и полную замену электропроводки в доме. В схеме нужно отметить, какая нагрузка будет потребляться в каждом помещении, сколько розеток и выключателей будет установлено, на какой высоте.

На кухне потребуется поставить электропровода большего сечения и мощные розетки, так как там сосредоточена основная нагрузка. Для комнат достаточно двух розеток на 5 кв.м

Особое внимание нужно уделить ванной, в которой особые климатические условия. Розетки, если они предусмотрены в ванной комнате, должны подключаться через УЗО или дифференциальный автомат

Также УЗО следует провести на мощные приборы – стиральная машина, нагреватель воды, электроплита, посудомоечная машина.

Самый дешевый способ прокладки электропроводки – поместить провода по поверхности стен. Кабели закрепляются при помощи клипс, хомутов или скоб. Затем сверху накладывается слой штукатурки. Минус способа – требуется дополнительный бюджет для оштукатуривания поверхностей.

Если сделать бетонную стяжку, проложить кабели можно и на полу. Их укладывают в гофрированные трубы, помещают на пол и заливают бетоном. Схожим образом можно поместить проводку на потолке. Недостаток – невозможность установки розетки на полу и потолке, из-за чего придется дополнительно штробить поверхность стен.

Можно сделать открытую прокладку электропроводки. Тогда кабели помещают в пластиковые каналы, ПВХ трубы или гофры и устанавливают их на стены. Прокладывать открытым способом электропроводку можно даже после окончания ремонта. Обязательное условие – вертикальное или горизонтальное расположение линий. Рекомендуется заранее отметить карандашом на стене, где будут проложены линии. Минус – неэстетичный вид.

Штробление плит

Стены в панельных домах являются несущими, поэтому нарушать их целостность нельзя. Но такой запрет относится к горизонтальным штробам, вертикальные делать можно. Но нужно учитывать ограничения – штробы не должны быть глубокими (более 10 мм) и нельзя нарушать металлическую арматуру. Штробление должно проводиться только по ровным линиям без наклонов и зигзагов.

Каналы должны располагаться на расстоянии более 40 см от системы газоснабжения и водопровода. От дверных и оконных проемов расстояние должно быть более 15 см.

Из материалов потребуется болгарка с алмазным диском или штроборез.

В каких случаях необходимо проводить замену электропроводки в квартире?

Чаще всего эта операция производится в том случае, если электросистема не соответствует современным требованиям. Сегодня нагрузки на сеть возросли в несколько раз, так как практически каждая семья использует мощные электроприборы (стиральная машинка, бойлер и т. п.).

Все электропроводки в советское время прокладывались алюминиевым проводом, поэтому срок службы его истек

До недавнего времени кабели в электросистемах включали в себя алюминиевые сердцевины. Этот металл хоть и является неплохим проводником, но имеет множество недостатков. Например, он обладает слабой устойчивостью к коррозийным воздействиям. А также в процессе эксплуатации происходят изменения в самой структуре алюминия. Изнашивание металла увеличивает вероятность возникновения возгорания в результате короткого замыкания.

Срок службы алюминиевой проводки не превышает 15 лет, в то время как медные кабели могут находиться в эксплуатации до 30 лет. С точки зрения безопасности, медные провода являются наиболее приемлемыми. Самые распространенные проблемы старых электросетей, выполненных из алюминия:

нейтрали имеют глухое заземление (вместо защитного);
устаревший вариант разводки кабелей методом разветвления;
отсутствие автоматических выключателей;
минимальное число розеток.

Проведение капитального ремонта квартиры, как правило, включает в себя работы по замене электропроводки

О замене электрики в квартире необходимо задуматься тогда, когда старая система находится в эксплуатации более 20 лет, а также при выявлении признаков износа сети. Среди данных критериев можно выделить те, которые проще всего обнаружить. Например, искрящиеся розетки являются предупреждением, на которое не стоит закрывать глаза.

Другими признаками, сигнализирующими о неисправности системы, являются всевозможные поломки розеток и выключателей. Зачастую при выходе из строя электроприборов можно ощутить запах сгоревшего изоляционного материала. В этом случае также необходимо провести замену проводки.

Сколько стоит поменять проводку в квартире? Цена замены электрической системы в первую очередь зависит от площади жилого помещения. Также очень важны следующие факторы: количество комнат, планировка, число электроприборов, которые будут использоваться после ремонта. Минимальная стоимость замены электропроводки для однокомнатных квартир составляет 15000 руб. Для двухкомнатных жилищ цена несколько выше – 20000 руб.

Важными признаками, сигнализирующими о неисправности электрики, являются всевозможные поломки розеток и выключателей

Что понадобится для этого

Независимо от того, будете ли вы прокладывать проводку в штукатурке, или выберете открытый способ, вам будет нужно следующее.

План-схема всех точек

Это выключатели, розетки, места прямого подключения приборов. Только после этого можно рассчитать, сколько проводов нужно протянуть – например, если в ванной у вас бойлер и стиральная машина, то их лучше подключать к сети по-отдельности, со своим автоматом, который защитит от перенапряжения.

Оборудование и комплектующие

Автоматические выключатели. Обязательны, если вы меняете проводку по всей квартире. И очень желательно поставить отдельные в тех помещениях, где будет много техники, которая создает повышенную нагрузку на сеть. На весь дом берите выключатели минимум 20 А, на отдельную комнату можно 10-16 А.

Выключатель автоматический ABB, 4P, 10A

Бокс для автоматических выключателей. Так как бить стены не предполагается, нужен навесной. Выбирайте в зависимости от количества выключателей.

Бокс навесной Иэк, для 4-х автоматических выключателей

Строительно-монтажные клеммы. Используются для подключения проводников внутри коробки. В них установлено специальное пружинное соединение, поэтому контакт обеспечивается надежный. Очень удобно то, что такие клеммы позволяют использовать одновременно одножильные и многожильные проводники, медные и алюминиевые.

Cтроительно-монтажные клеммы 5-проводные STEKKER

Соединительная гильза. Она позволяет надежно скрепить два отрезка провода, если нужно продлить его длину. Обычно для этого используют изоленту, но такой вариант небезопасный – изолента со временем пересыхает и отслаивается, а значит, целостность изоляции нарушается. Термоусаживаемая гильза, которая при нагревании сужается и словно спаивает провод, обеспечивает герметичное соединение, которое со временем не нарушается

Обращайте внимание, на то, на сколько ампер она рассчитана!

Гильза соединительная изолированная термоусаживаемая STEKKER, 19А

Стриппер. Это не обязательный, но очень удобный инструмент – он помогает быстро нарезать провода и быстро снять с их изоляцию, а это необходимо делать перед тем, как использовать клеммы или гильзы, перед установкой розетки и выключателя. Можно сделать это и ножом/ножницами, но есть риск нарушить целостность токоведущих жил и просто пораниться.

Автоматический стриппер ИЭК с настройкой усилия и длины зачистки

При открытом способе проводки

Вам дополнительно понадобятся кабель-каналы и соединения для них – внешние и внутренние углы, адаптеры (если будет переход с настенного кабель-канала на напольный).

Адаптер для напольного кабель канала КМАП

Варианты расположения напольных и настенных кабель-каналов и специального плинтуса для проводки

Если планируете дизайн в стиле лофт, можно взять специальные трубы – их делают из ПВХ, но вы можете покрасить их обычным баллончиком, чтобы они выглядели металлическими.

Открытая проводка в трубах

Если вы будете использовать кабель-каналы, рекомендуем сразу заложить в схему провода для USB-розеток, кабельного телевидения и т.д. – это очень удобно.
