Фоторезистор устройство, принцип действия, параметры и применение, теория и пример использования

Устройство

От модели к модели меняется форма корпуса или активный слой, но одно остается неизменно.

Это основа — подложка из керамического материала.

На подложке змейкой наносят методом напыления тончайший слой проводника из золота или платины.

Также в качестве полупроводников могут быть использованы различные типы фоторезистивных материалов.

Если необходимо зафиксировать видимый свет с длинной волны:

То чаще всего применяется селенид кадмия и сульфид кадмия.

Для фиксации инфракрасного излучения пластины могут быть сделаны из:

• германия в чистом виде либо с добавлением небольших примесей;
• кремниевыми;
• сульфида свинца и прочих химических сочетаний на его основе.

В чистом виде германий или кремний встречается в деталях, обладающих внутренним фотоэффектом.

Остальные примеси могут, применены в устройствах с внешним фотоэффектом.

Производство первых серийных сернисто-висмутовых фоторезисторов в нашей стране было налажено в 1948 г.

Позднее их заменили на сернисто-кадмиевые и селенисто-кадмиевыми модели, у которых проявились гораздо лучшие параметры.

В любом случае свойства остаются прежними.

Напыленные, таким образом, слои, имеют вывода на электроды, по которым попадает электрический ток.

Сверху всю конструкцию вмещают в корпус, защищенный тонким слоем прозрачного пластика, через который попадают световые потоки.

Форма размеры и материал защитного корпуса могут быть различными. Эти параметры определяются производителем, исходя из предназначения фоторезистора и выглядят по-разному.

Устройство обычного фоторезистора может быть разного исполнения:

• в металлическом корпусе;
• в пластиковом корпусе;
• открытого типа.

Не всегда применяется и напыление металлов. Токопроводящий слой может быть вырезан из тонкого слоя полупроводника.

Встречаются варианты и пленочных фотодатчиков.

Слайд 13 Маркировка и кодировка номиналовМногие фоторезисторы, представленные в справочнике,

буквы, указывающей на материал фоточувствительного элемента (A-PbS, K-CdS, Д-CdSe); цифры

— указание на конструктивное оформление фоторезистора, иногда перед цифрой стоит буква Г или П характеризующие конструктивное исполнение, и означающие, что конструкция герметизирована для условий тропического климата и повышенной влажности.(Г – герметизированные, П – пленочные).Новое обозначение фоторезисторов состоит из букв ФР и номера разработки. Например, ФР-193 Д означает: фоторезистор с номером разработки 193, группы Д. Название типа фоторезисторов слагается из букв и цифр, причем цифры обозначают тип использованного светочувствительного материала.

Область применения

В современном мире область применения этих радиодеталей значительно расширена.

Применение разнообразных фоторезисторов, работающих в видимом спектре довольно обширно. Это могут быть:

1. Системы автоматических выключателей света.
2. Счетные устройства.
3. Датчики обрыва полотна или бумаги.
4. Датчики проникновения.
5. В приборах оснащенных экспонометрами. Например, такие элементы могли использоваться в типовых фотоаппаратах-мыльницах.

Сами по себе они только элемент сложных фотоприёмных устройств, в которых помимо фотодетектора может быть входить:

• интегральный усилитель;
• микросхема, отвечающая за автоматическую регулировку освещения;
• схемы цепей питания, дополненные системой охлаждения на элементах Пельтье.

Всё это многообразие элементов для фотодекторов, заключается в небольшой герметичный корпус.

Если эти приборы работают в ИК-диапазоне, их область применения немного другая. Они используются как часть сложных устройств, таких как:

• датчики обнаружения пламени;
• системы бесконтактного измерения температуры;
• системы отслеживания уровня влажности;
• применяются для обнаружения углекислых газов;
• в приборах инфракрасных анализаторах газов;
• используется в датчиках обрыва бумажной ленты в типографии или в бумажной промышленности;
• в промышленной электронике подключение фоторезистора может применяться для автоматического подсчета изделий, которые двигаются по транспортерной ленте.

Соответственно, исходя из того что будет управляться таким резистором, рассчитываются и его параметры.

Для примера, как на практике используется этот элемент, посмотрим на схему фотореле, управляющую уличным освещением.

Автоматика уличного освещения

Автоматы, включающие уличное освещение, способны обнаружить наличие/отсутствие солнечного света.

Вот типичная схема реализации подключения фоторезистора для автоматической активации ночного осветительного прибора.

В общих чертах принцип действия схемы.

С наступлением сумерек и в ночное время сопротивление LDR повышается, что вызывает понижение напряжения на переменном резисторе R2. Транзистор VT1 закрыт, а VT2 открывается и таким образом подается напряжение на реле включающее лампу.

Это вполне рабочая схема фотореле, но ее основной недостаток — отсутствие гистерезиса. Это вызывает кратковременное дребезжание реле в сумеречное время, когда присутствует незначительные изменения в освещенности.

Эта электронная деталь помогает отследить степень освещенности окружающей среды.

Датчики наличия других условий

В полиграфической промышленности конструкции на специальном фоторезисторе отслеживают обрыв бумажного рулона. Так же с их помощью можно вести подсчет бумажных листов на конвейере.

Подключение фоторезистора к ардуино

Датчики освещенности, которые могут использовать фоторезисторы могут быть реализованы своими руками на базе плат ардуино.

Самодельный модуль дает возможность держать под контролем уровень освещенности и прореагировать на его изменение.

Имея на руках такую плату Arduino, легко реализовать такие проекты как:

• датчик освещения;
• для включения/выключения реле;
• запускает двигатели и так далее.

Перед вами типичный пример применения детектора освещенности на базе платы Arduino.

Расчет резистора светодиода (по формулам)

При расчете вычисляют две величины:

• Сопротивление (номинал) резистора;
• рассеиваемую им мощность P.

Источники напряжения, питающие LED, имеют разное выходное напряжение. Для того чтобы выполнить подбор резистора для светодиода нужно знать напряжение источника (Uист), рабочее падение напряжения на диоде и его номинальный ток. Формула для расчета выглядит следующим образом:

R = (Uист — Uн) / Iн

При вычитании из напряжения источника номинальное падение напряжения на светодиоде – мы получаем падение напряжения на резисторе. Разделив получившееся значение на ток мы, по закону Ома, получаем номинал токоограничивающего резистора. Подставляем напряжение, выраженное в вольтах, ток – в амперах и получаем номинал, выраженный в омах.

Электрическую мощность, рассеиваемую на гасящем сопротивлении, вычисляют по следующей формуле:

P = (Iн)2 ⋅ R

Исходя из полученного значения, выбирается мощность балластного резистора. Для надежной работы устройства она должна быть выше расчетного значения. Разберем пример расчета.

Пример расчета резистора для светодиода 12 В

Рассчитаем сопротивление для LED, питающегося от источника постоянного напряжения 12В.

Допустим в нашем распоряжении имеется популярный сверхяркий SMD 2835 (2.8мм x 3.5мм) с рабочим током 150мА и падением напряжения 3,2В. SMD 2835 имеет электрическую мощность 0,5 ватта. Подставим исходные значения в формулу.

R = (12 — 3,2) / 0,15 ≈ 60

Получаем, что подойдет гасящий резистор сопротивлением 60 Ом. Ближайшее значение из стандартного ряда Е24 – 62 ома. Таким образом, для выбранного нами светодиода можно применить балласт сопротивлением 62Ом.

Теперь вычислим рассеиваемую мощность на сопротивлении.

P = (0,15)2 ⋅ 62 ≈ 1,4

На выбранном нами сопротивлении будет рассеиваться почти полтора ватта электрической мощности. Значит, для наших целей можно применить резистор с максимально допустимой рассеиваемой мощностью 2Вт.

Осталось купить резистор с подходящим номиналом. Если же у вас есть старые платы, с которх можно выпаять детали, то по цветовой маркировке можно выполнить подбор резистора. Воспользуйтесь формой ниже.

На заметку! В приведенном выше примере на токоограничительном сопротивлении рассеивается почти в три раза больше энергии, чем на светодиоде. Это означает, что с учетом световой отдачи LED, КПД нашей конструкции меньше 25%.

Чтобы снизить потери энергии лучше применить источник с более низким напряжением. Например, для питания можно применить преобразователь постоянного напряжения AC/AC 12/5 вольт. Даже с учетом КПД преобразователя потери будут значительно меньше.

Принцип работы

Разберем, как работает фоторезистор?

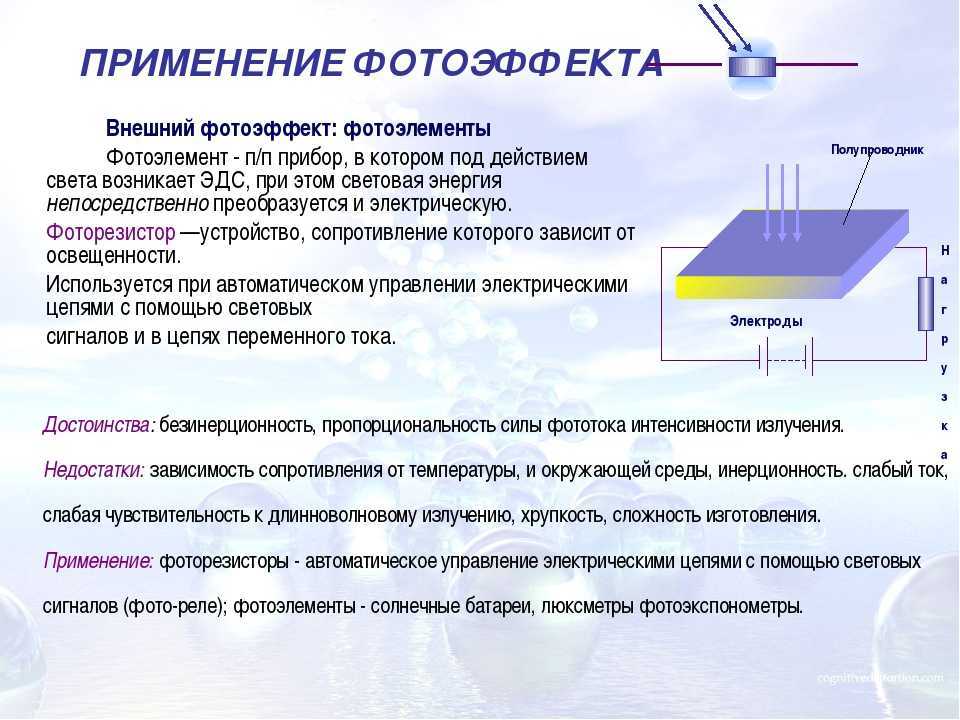

Когда он неактивен это, по сути, диэлектрик. Чтобы устройство начало проводить ток на него должно быть оказано внешнее воздействие. Тепловое или, как в нашем случае, световое.

Фотоны света, попадая на активный слой, насыщают его электронами, и теперь появляется способность пропускать электрический ток. Возникает прямая зависимость, которую можно отобразить на графике.

Из графика хорошо видно, что чем больше образуется электронов, тем меньшее электрическое сопротивление у полупроводника. На этом свойстве фоторезистора и основан принцип его работы.

Причем эффект образования электронов способен вызвать как видимый спектр излучения так и инфракрасный. В последнем варианте они способны создавать значительно большую энергию.

Восприимчивость фоторезистивного слоя можно поднять за счет легирования его различными добавками. После такой обработки уменьшаются фотосопротивления, но повышается фоточувствительность в видимых спектрах света.

Этим элементам характерен процесс старения. Он выражается:

• в снижении омического сопротивления;
• изменяется фототок;
• растет чувствительность.

Этот процесс непродолжительный по времени — до нескольких сотен часов и потом параметры становятся стабильны.

Основные понятия и устройство

Фоторезистор – это полупроводниковый прибор, сопротивление которого (если удобно – проводимость) изменяются в зависимости от того, насколько сильно освещена его чувствительная поверхность. Конструктивно встречаются в различных исполнениях. Наиболее распространены элементы такой конструкции, как изображено на рисунке ниже. При этом для работы в специфических условиях можно найти фоторезисторы, заключенные в металлический корпус с окошком, через которое попадает свет на чувствительную поверхность. Ниже вы видите его условное графическое обозначение на схеме.

Интересно: изменение сопротивления под воздействием светового потока называется фоторезистивным эффектом.

Принцип действия заключается в следующем: между двумя проводящими электродами находится полупроводник (на рисунке изображен красным), когда полупроводник не освещен – его сопротивление велико, вплоть до единиц МОм. Когда эта область освещена её проводимость резко возрастает, а сопротивление соответственно падает.

В качестве полупроводника могут использоваться такие материалы как: сульфид Кадмия, Сульфид Свинца, Селенит Кадмия и другие. От выбора материала при изготовлении фоторезистора зависит его спектральная характеристика. Простыми словами – диапазон цветов (длин волн) при освещении которыми будет корректно изменяться сопротивление элемента. Поэтому выбирая фоторезистор, нужно учитывать в каком спектре он работает. Например, под УФ-чувствительные элементы нужно подбирать те виды излучателей, спектральные характеристики которых подойдут к фоторезисторам. Рисунок, который описывает спектральные характеристики каждого из материалов изображен ниже.

Одним из часто задаваемых вопросов является «Есть ли полярность у фоторезистора?» Ответ – нет. У фоторезисторов нет p-n перехода, поэтому не имеет значения, в каком направлении протекает ток. Проверить фоторезистор можно с помощью мультиметра в режиме измерения сопротивления, измерив сопротивление освещенного и затемненного элемента.

Примерную зависимость сопротивления от освещенности вы можете видеть на графике ниже:

Здесь показано, как изменяется ток при определенном напряжении в зависимости от количества света, где Ф=0 – темнота, а Ф3 – яркий свет. На следующем графике приведено изменение тока при постоянном напряжении, но изменяющейся освещенности:

На третьем графике вы видите зависимость сопротивления от освещенности:

На рисунке ниже вы можете наблюдать как выглядят популярные фоторезисторы производства СССР:

Современные же фоторезисторы, нашедшие широкое распространение в практике самодельщиков, выглядят немного иначе:

Для обозначения элемента обычно используется буквенная маркировка.

Что такое фоторезистор, принцип работы и область применения

Принцип работы

В неактивном состоянии полупроводник проявляет свойства диэлектрика. Для того, чтобы он проводил ток, необходимо воздействие на вещество внешнего стимулятора. Таким стимулятором может быть термическое воздействие или световое.

Под действием фотонов света полупроводник насыщается электронами, в результате чего он становится способным проводить электрический ток. Чем больше электронов образуется, тем меньшее сопротивление току оказывает полупроводниковый материал. Зависимость силы тока от освещения иллюстрирует график на рис. 6.

Рис. 6. График зависимости силы тока от освещения

На этом принципе базируется работа фоторезисторов. Образованию электронов способствует как видимый спектр света так и не видимый. Причем фоторезистор более чувствителен к инфракрасным лучам, имеющим большую энергию. Низкую чувствительность к видимому свету проявляют чистые материалы.

Для повышения чувствительности фоторезистивного слоя его легируют разными добавками, которые образуют обновленную внешнюю зону, расположенную поверх валентной зоны полупроводника. Такое внешнее насыщение электронами потребует меньше энергии для перехода в состояние насыщения фототоком проводимости. Возникает внешний фотоэффект, стимулированный видимым спектром излучения.

Путем подбора легирующих добавок можно создавать фоторезисторы для работы в разных спектральных диапазонах. Фоторезистор имеет спектральную чувствительность. Если длина световых волн находится вне зоны проводимости, то прибор перестает реагировать на такие лучи. Освещенность в таких случаях, уже не может оказывать влияния на токопроводимость изделия.

Выбор спектральных характеристик зависит от условий эксплуатации изделия и решаемых задач. Если интенсивностей излучения не достаточно для стабильной работы устройства, его эффективность можно повысить путем подбора чувствительных элементов, с соответствующим полупроводниковым слоем.

Важно помнить, что инерционность фоторезисторов заметно выше чем у фотодиодов и фототранзисторов. Инерционность прибора имеет место потому, что для насыщения полупроводникового слоя требуется некоторое время. Поэтому датчик всегда подает сигнал с некоторым опозданием

Поэтому датчик всегда подает сигнал с некоторым опозданием.

Подключение фоторезистора к ардуино

В проектах arduino фоторезистор используется как датчик освещения. Получая от него информацию, плата может включать или выключать реле, запускать двигатели, отсылать сообщения. Естественно, при этом мы должны правильно подключить датчик.

Схема подключения датчика освещенности к ардуино довольна проста. Если мы используем фоторезистор, то в схеме подключения датчик реализован как делитель напряжения. Одно плечо меняется от уровня освещённости, второе – подаёт напряжение на аналоговый вход. В микросхеме контроллера это напряжение преобразуется в цифровые данные через АЦП. Т.к. сопротивление датчика при попадании на него света уменьшается, то и значение падающего на нем напряжения будет уменьшаться.

В зависимости от того, в каком плече делителя мы поставили фоторезистор, на аналоговый вход будет подаваться или повышенное или уменьшенное напряжение. В том случае, если одна нога фоторезистора подключена к земле, то максимальное значение напряжения будет соответствовать темноте (сопротивление фоторезистора максимальное, почти все напряжение падает на нем), а минимальное – хорошему освещению (сопротивление близко к нулю, напряжение минимальное). Если мы подключим плечо фоторезистора к питанию, то поведение будет противоположным.

Сам монтаж платы не должен вызывать трудностей. Так как фоторезистор не имеет полярности, подключить можно любой стороной, к плате его можно припаять, подсоединить проводами с помощью монтажной платы или использовать обычные клипсы (крокодилы) для соединения. Источником питания в схеме является сам ардуино. Фоторезистор подсоединяется одной ногой к земле, другая подключается к АЦП платы (в нашем примере – АО). К этой же ноге подключаем резистор 10 кОм. Естественно, подключать фоторезистор можно не только на аналоговый пин A0, но и на любой другой.

Несколько слов относительно дополнительного резистора на 10 К. У него в нашей схеме две функции: ограничивать ток в цепи и формировать нужное напряжение в схеме с делителем. Ограничение тока нужно в ситуации, когда полностью освещенный фоторезистор резко уменьшает свое сопротивление. А формирование напряжения – для предсказуемых значений на аналоговом порту. На самом деле для нормальной работы с нашими фоторезисторами хватит и сопротивления 1К.

Меняя значение резистора мы можем “сдвигать” уровень чувствительности в “темную” и “светлую” сторону. Так, 10 К даст быстрое переключение наступления света. В случае 1К датчик света будет более точно определять высокий уровень освещенности.

Если вы используете готовый модуль датчика света, то подключение будет еще более простым. Соединяем выход модуля VCC с разъемом 5В на плате, GND – c землей. Оставшиеся выводы соединяем с разъемами ардуино.

Если на плате представлен цифровой выход, то отправляем его на цифровые пины. Если аналоговый – то на аналоговые. В первом случае мы получим сигнал срабатывания – превышения уровня освещенности (порог срабатывания может быть настроен с помощью резистора подстройки). С аналоговых же пинов мы сможем получать величину напряжения, пропорциональную реальному уровню освещенности.

Использование фоторезисторов

Устройство

Назначение и определение импеданса

Практически ни одно электронное устройство не обходится в своей схеме без резисторов. Являясь пассивными элементами, они имеют основное предназначение — ограничивать величину тока в электрической цепи. Кроме токоограничения, они служат делителями напряжения или шунтами в измерительных приборах.

Электрическое сопротивление — это величина, имеющая физическую природу и характеризующая возможность проводника пропускать электрический ток. Принцип работы резистора был описан выдающимся экспериментатором Омом. Позже в его честь и была названа единица измерения электрического сопротивления — Ом. Учёный, проводя ряд экспериментов, установил зависимость между силой тока, напряжением и сопротивлением в проводнике. В результате была выведена простая формула, известная как закон Ома: I = U/R, где:

• I — проходящая через проводник сила тока, измеряемая в Амперах;
• U — напряжение, приложенное к проводнику, единица измерения — Вольт;
• R — сопротивление проводника, измеряется в Омах.

Позже устройства, использующиеся только в качестве элементов сопротивления в электрических цепях, получили название — резисторы. Такие приборы, кроме величины сопротивления, характеризуются мощностью, рассчитывающейся по следующей формуле: P = I2 * R. Полученная величина измеряется в Ваттах.

В схемотехнике используется как параллельное, так и последовательное соединение проводников. В зависимости от этого изменяется и величина импеданса участка цепи. Вид соединения, если он не используется для подбора нужного значения, как раз и характеризует применение резисторов в первом случае как токоограничителей, а во втором — как делителей напряжения.

На схемах резисторы обозначаются в виде прямоугольника и подписываются латинской буквой R. Рядом указывается порядковый номер и значение сопротивления. Например, R23 1k обозначает, что резистор с номером 23 имеет сопротивление, равное одному килоОму. Полоски, изображённые внутри прямоугольника, характеризуют мощность, рассеиваемую на проводнике.

Фундаментальный закон сохранения энергии гласит: энергия никуда не исчезает и из ниоткуда не появляется, а только изменяет форму. Поэтому при ограничении тока часть энергии трансформируется в тепло. Именно эту часть и называют мощностью рассеивания резистора, т. е. такую её величину, которую может выдержать сопротивление без изменения своих параметров.

Сам по себе резистор может иметь различную конструкцию и вид. Например, быть проволочным, керамическим, слюдяным и т. п. Маркируется он тремя способами:

1. Цветной полосочной системой. Каждая полоска отвечает за определённый множитель. Расшифровку полосок можно взять из справочников или онлайн-калькуляторов.
2. Цифрами и буквами. Число указывает непосредственно значение сопротивления, а буква — множитель. Например,15M — пятнадцать мегаОм.
3. Цифровая. Обычно используются три цифры, первая и вторая обозначают значение сопротивления, а последняя — множитель. Например, 103 — десять килоОм.

Поэтому видя, какие резисторы установлены в схеме, даже начинающему радиолюбителю не составит труда рассчитать общее сопротивление, особенно используя онлайн-калькулятор параллельного соединения резисторов или последовательного. В случае невозможности различить маркировку на корпусе его сопротивление возможно измерить мультиметром. Но опытные электротехники знают, что для точного измерения понадобится один вывод сопротивления отсоединить от схемы. Связано это как раз с видом подключения проводника.

Коды проекта

Согласно нашим схемам мы приведем примеры различных вариантов для работы фоторезистора с Ардуино с некоторыми разъяснениями.

Вариант 1

void setup() { Serial.begin(9600); } void loop() { int value = analogRead(A0); Serial.println(«Analog value : «); Serial.println(value); delay(250); } В «void setup» мы инициализируем последовательный монитор:

void setup() { Serial.begin(9600); }

Затем мы читаем аналоговое значение, поступающее от фоторезистора, и определяем его как value («значение»):

void loop(){ int value = analogRead(A0);

И мы записываем значение на последовательном мониторе:

Serial.println(«Analog Value :»); Serial.println(value); delay(250); }

Как работает фоторезистор

В полной темноте, сопротивление этих радио компонентов огромное, может доходить до десятков МОм, но как только элемент подвергается воздействию света, его сопротивление резко снижается до долей Ома.

Фоторезисторы (ФР) обладают высокой чувствительностью в достаточно широком диапазоне (от инфракрасного до рентгеновского спектра), которая и зависит от длины волны светового потока. Эти радио компоненты все еще применяются во многих электронных устройствах благодаря их высокой стабильности во времени, малым размерам и богатым номиналам сопротивлений.

Их обычно изготавливают в пластиковом корпус с прозрачным окном и двумя внешними выводами, полярность подсоединения разницы не играет. Фоторезистор – это датчик (преобразователь), электрическое сопротивление которого изменяется в зависимости от интенсивности поступающего на него светового потока. Чем он сильнее, тем больше генерируется свободных носителей зарядов (электронов) и тем ниже сопротивление фоторезистора.

Два внешних металлических вывода этого датчика идут через керамический материал основания к специальной светочувствительной пленке, которая по свойству материал и своей геометрии задает электрические свойства сопротивления фоторезистора. Так как фоточувствительное вещество по своей природе с достаточно большим внутренним сопротивлением, то между обоими выводами с тонкой дорожкой, при средней световой интенсивности, получается низкое общее сопротивление фоторезистора. По аналогии с человеческим глазом, фоторезистор чувствителен к определенному интервалу длины световой волны

При выборе датчика приходится обращать на это пристольное внимание, т.к иначе он может совсем не среагировать на источник света

У фоторезисторов обязательным параметром задается и температурный диапазон. Если использовать преобразователь при отличающихся температурах, то нужно обязательно добавить уточняющие преобразования, т.к. свойство сопротивления этого фотоэлемента зависит от температуры. Для характеристики интенсивности света применяют специальную величину называемую освещенность (E). Она показывает количество светового потока, который достигнет определенной поверхности. Для измерения единицы в системе СИ применяется физическая люкс (лк), где один люкс означает, что на поверхность размером один метр в квадрате равномерно падает поток света освещенностью в один люмен (лм). В реальных условиях световой поток практически никогда не падает равномерно на поверхность, поэтому освещенность получается несколько большей в среднем значении.

По сути это обычный транзистор, но без крышки в буквальном смысле. Крышка, закрывающая кристалл прибора, конечно, есть, но она выполнена из прозрачного материала и видимый свет может попадать на кристалл. Подавая на базу некоторое напряжение, можно управлять сопротивлением перехода эмиттер-коллектор. Но оказывается, сопротивлением перехода можно управлять и обычным светом.

Фототранзистор – это обычный транзистор, который имеет еще одну, дополнительную «базу» – световую. Освещаем – открываем транзистор. В таком включении вывод базы фототранзистора можно вообще не использовать – его роль выполняет свет.

Алгоритм поиска неисправности

Пример скетча датчика освещенности на фоторезисторе

Обозначение на схеме

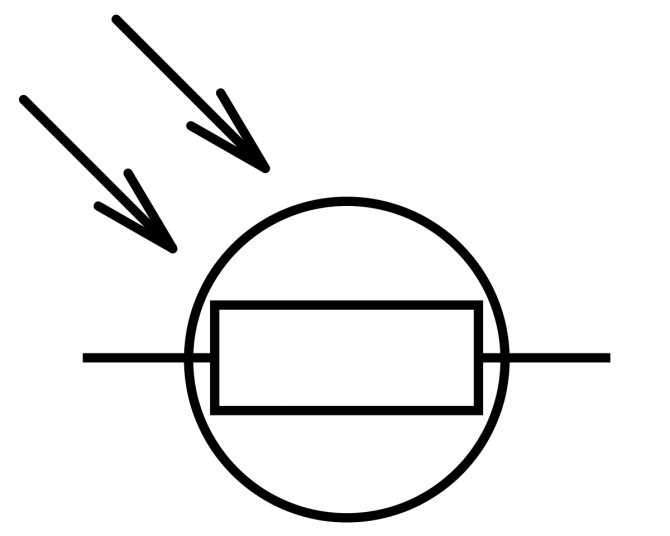

Отличить фоторезистор на схеме от обычного резистора достаточно просто. На значке фоторезистора присутствуют две стрелки, направленные в сторону прямоугольника. Эти стрелки символизируют поток света (см. рис. 7). На некоторых схемах символ резистора помещают внутри окружности, а на других обозначают прямоугольником без окружности. Но главное отличие – наличие стрелок.
