Аварийное освещение. подключение светильников аварийного освещения

Где необходимо монтировать аварийное освещение, и какие требования к нему предъявляются

Прежде чем говорить о схемах и сферах применения, давайте разберемся с вопросами, где это аварийное освещение вообще должно быть. Кроме того, обязательно следует разобраться с вопросом норм, предъявляемых к аварийному освещению. Все это детально прописано в СНиП 23-05-95, а в нашей статье мы лишь постараемся, простым языком объяснить все эти требования.

Помещения, в которых обязательно должно быть аварийное освещение

Аварийное освещение подразделяется на два основных типа – это эвакуационное и освещение безопасности. Первое должно обеспечить безопасное передвижение людей в экстренных ситуациях, а второе — минимальный уровень освещенности в местах управления критической инфраструктурой.

Аварийное освещение щитов управления	Исходя из этого, аварийное освещение в обязательном порядке должно быть реализовано в тепловых пунктах, электрических станциях и подстанциях, насосных станциях водоснабжения и отведения, вентиляционных помещениях и в пунктах управления системами кондиционирования, если нарушение работы этих объектов может привести к останову промышленных или жилых зон.
Аварийное освещение рабочих мест	В обязательном порядке, освещение безопасности должно быть в помещениях, прекращение работы в которых может привести к взрывам или пожарам. И даже если остановка работ в определенном помещении приводит к длительному простаиванию всей технологической цепочки, то в них необходимо оборудовать освещение безопасности.
Освещение эвакуационных проходов	Эвакуационное освещение должно быть во всех промышленных зданиях без естественного освещения. Кроме того, его необходимо монтировать во всех основных проходах если при эвакуации по ним будут перемещаться более 50 человек. Для вспомогательных помещений эта норма ниже и составляет 100 человек.
Аварийное освещение высотных жилых зданий	Обязательно, эвакуационное освещение должно быть в доме с количеством этажей 6 и более, в лечебных и детских учреждениях. Для общежитий его следует оборудовать при длине коридоров более 25 метров, либо при проживании в нем более 50 человек.
Аварийное освещение торговых залов	В торговых помещениях нормой для установки такого освещения является площадь в 90м2. Кроме того, эвакуационное освещение должно быть установлено над кассами
Эвакуационное освещение в спортзалах	Такой тип аварийного освещения следует создавать в спортивных, банных, лечебно-профилактических помещениях, ремонтных мастерских, в раздевалках, на кухнях и других объектах общественных зданий. В актовых и конференц-залах его следует монтировать при количестве мест более 100.

Требования к аварийному освещению

Теперь поговорим о требованиях, которые нормативные акты предъявляют к аварийному освещению. Причем, в зависимости от типа аварийного освещения, эти требования достаточно разительно отличаются.

Виды аварийного освещения

Начнем наш разговор с освещения безопасности. Как говорит инструкция, оно должно обеспечивать наименьшую освещенность в размере 5% от нормальной минимальной освещенности. Например, у нас имеется помещение, в котором минимальная норма освещенности составляет 200лк. Соответственно минимальная норма освещения безопасности должна быть не меньше 10лк.

Минимальные нормы освещенности различных помещений

• А вот с эвакуационным освещением все немного сложнее. И это связано не с нормой минимальной освещенности, которая для помещений составляет 0,5лк, а для площадок вне помещений 0,2лк, а с правилами размещения самих фонарей.
• Фонари эвакуационного освещения должны быть расположены через каждые 25 метров на пути эвакуации. Кроме того, они в обязательном порядке должны быть на каждом повороте и перед каждой дверью.
• Но дело в том, что нормы запрещают перепад между наиболее и наименее освещенными участками больше чем 1к 40. Это требование зачастую обуславливает применение светильников с максимально рассеянным светом, а также уменьшение расстояний между светильниками.

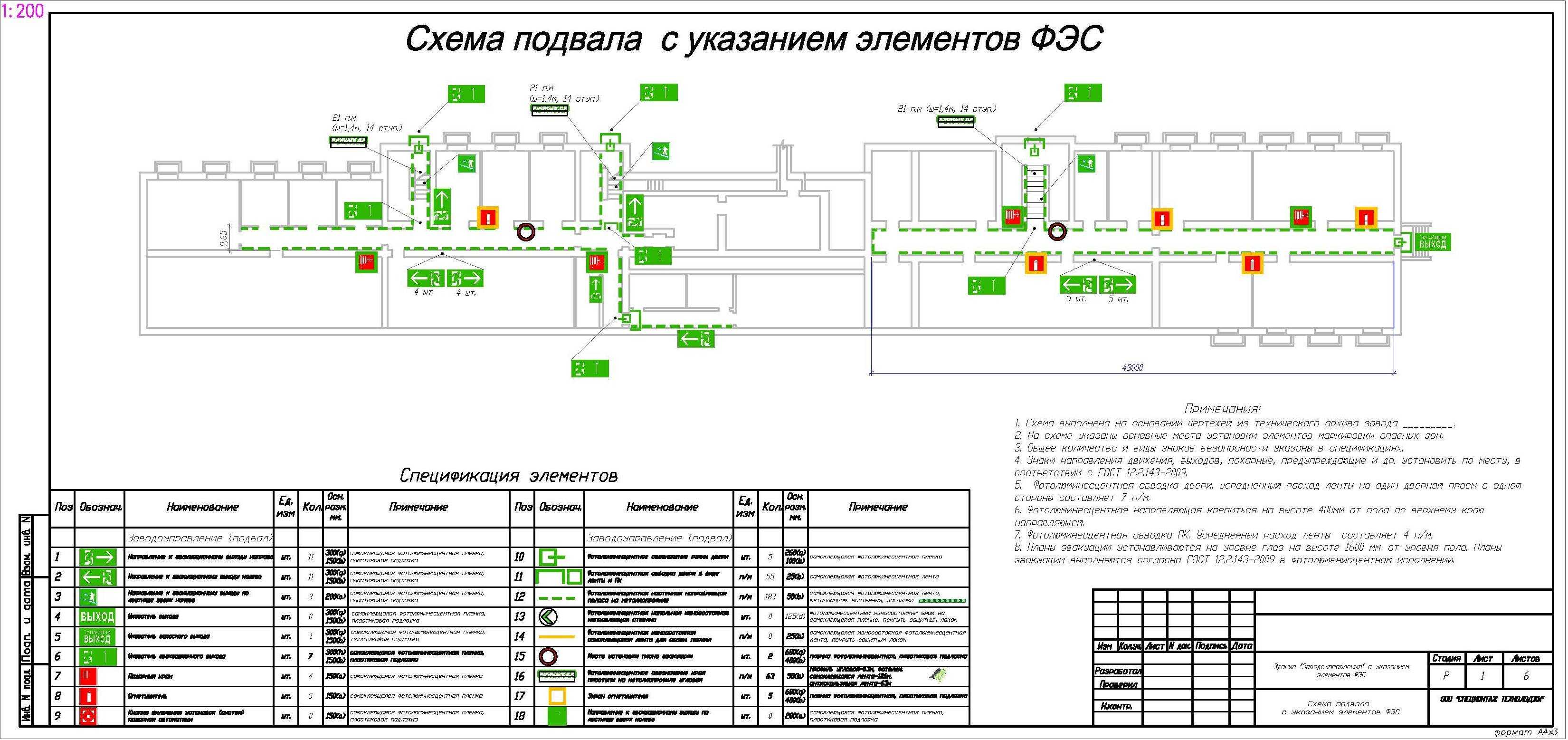

Нормы расположения светильников эвакуационного освещения

Отдельно стоит отметить и лампы, которые следует применять для систем аварийного освещения. Дело в том, что нормативные документы запрещают применение натриевых, ксеноновых, ДРЛ и металлогалогенных ламп, которые достаточно долго разгораются и могут гаснуть в процессе работы.

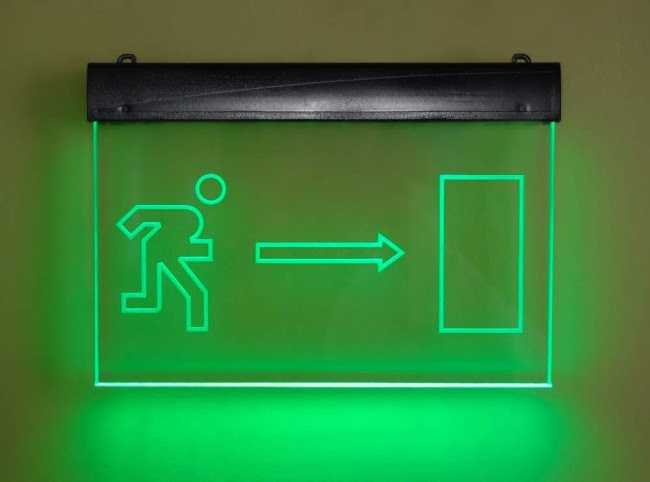

Знаки эвакуации

Когда целесообразно использовать специальные светильники аварийного освещения вместо наружного блока? Например, если они совмещают две функции одновременно:

эвакуационное освещение

знак безопасности пути эвакуации

В этом случае не нужно прокладывать лишние провода и отдельно устанавливать лампочки + отдельные пластины. У вас есть полный набор, который сочетает в себе все, что вам нужно.

Что касается вывесок, то основные варианты перечислены ниже.

При их выборе учитывайте, что яркость вывески в помещениях с вероятностью задымления (без систем дымоудаления) должна быть 10 кд/м2. Там, где вероятность задымления полностью отсутствует, достаточно 2 кд/м2.

Схемы эвакуационного освещения

Эвакуационное освещение можно сделать тремя способами.

Первый, самый дорогой – провести напряжение к аварийным светильникам от независимого источника питания. Для этого нужно изначально на стадии проектирования заложить дополнительную проводку негорючими кабелями от щитовой.

Ошибка
При этом данные кабеля марки FRLS нельзя прокладывать в общих коробах с основным светом.

Более того, даже при скрытом монтаже их нужно закладывать
в разные штробы!

Кроме этого, само здание должно иметь второе питание от другой подстанции и независимого источника эл.снабжения.

Как понимаете, выполнить такие пункты в 90% случаев не реально.

Второй способ – генератор или сборка АКБ.

К светильникам опять же нужно подвести независимую
проводку, установить шкаф АВР, купить этот самый генератор, постоянно следить
за его состоянием и заниматься обслуживанием.

Лишних хлопот тоже хватает.

Третий способ, самый оптимальный – маленькие аккумуляторные батареи, как независимый источник питания каждого светильника.

Они могут быть как встроенными, так и выносными.

Минус здесь один – срок службы АКБ. По факту, продолжительную работу свыше 2-х лет, у аккумуляторов встречаешь очень редко.

Поэтому заранее приготовьтесь к их обязательной
периодической замене.

Ошибка
Обратите внимание, большинство аварийных светильников со встроенными АКБ, подходят ТОЛЬКО для освещения путей эвакуации и организации антипанического света.

Для зон повышенной опасности и резервного освещения
применяют другие способы. Например, резервное питание от дизельгенераторов, от
сборных аккумуляторных стоек или отдельных линий независимого эл.снабжения.

То есть, с помощью обычных аккумуляторных светильников
обеспечить требуемые нормы освещенности и выдержать необходимое время работы не
получится.

Аварийное освещение своими руками

Появление светодиодов значительно упростило сборку систем аварийного освещения. Именно на базе этих фонариков и пишутся многочисленные простенькие схемы. Вот как раз такую систему на основе аккумулятора и светодиодной ленты мы и попробуем собрать своими руками. Управление такой подсветки – ручное, соответственно и схема сборки самая примитивная.

Инвентарь

• 12-вольтный портативный аккумулятор 4 Ач, или большей ёмкости, если хотите продлить время работы освещения.
• Светодиодная лента – 2 м. Можно взять отрезок ленты и короче, так расход энергии аккумулятора будет меньше, а резервный свет будет работать дольше. В принципе, вместо ленты можно взять любые другие осветительные источники 12V, в частности светодиодные модули.

Также нам потребуются контактные провода с разъёмами для соединения аккумулятора с диодами.

1. Первое, что нам нужно сделать, это подсоединить контактные провода к светодиодной ленте. Если вы используете всю ленту с отходящими от нее родными проводками, то просто соедините контактный провод с проводами ленты цвет к цвету. Также провод с разъемом подсоедините к аккумулятору по полярностям.





















2. Если же вы используете отрезанный кусок ленты, то контактные провода следует припаять к контактам ленты: красный к контакту «+» и черный к контакту «-».

3. После того как контактные провода будут подключены, подсоединяем разъем ленты к разъему аккумулятора. Светодиоды дают достаточно освещенности. Такую систему можно использовать не только, как аварийную подсветку, но и как осветитель в природных условиях (походы, рыбалка, дача).

LED лампы аккумуляторные

При отключении света первое спасение от мрака в доме – это фонарик или свечка. Света от них мало, да и работают такие методы крайне непродолжительно, если, конечно, у вас нет обширных запасов свечей и батареек.

Каким образом проводиться установка

Сделать у себя в доме и своими руками аварийное освещение может каждый. Для этого нужно не только придерживаться вышеприведённых правил, рекомендаций и требований, но и провести правильно монтаж.Перед тем, как приступить к монтажу, необходимо выбрать нужные модели светильников. Они должны давать белый свет и иметь небольшую мощность в 12 вольт. Это основные требования, предъявляемые к светильников, предназначенных для экстренной работы.

Маломощные светильник аварийного типа работы

Сам монтаж здесь проводиться принципу, аналогичному установке любого типа осветительных приборов. За исключением следующих нюансов:

• эвакуационное и центральное световое обеспечение нужно устанавливать параллельно. Ни в коем случае их нельзя совмещать;
• прокладка линий здесь также должна идти раздельно, а не на месте расположения главной электрической проводки. Это позволит упростить проверки работоспособности системы;
• светильники могут быть оснащены собственным аккумулятором (как было приведено на схеме выше), так и без него. В последнем случае питание аварийной подсветки будет вестись от общего аккумулятора. В связи с этим лучше использовать маломощные светильники на 12 вольт;
• управление (дистанционного или ручного типа) системой светового обеспечения должно вестись из самого помещения. При этом доступ к управлению должен иметь только обслуживающий персонал. Очень часто управлять данной системой можно через электрощит. Самым эффективным способом управления является дистанционный;

Электрощит с управлением аварийной подсветкой

монтаж должен предоставлять доступ обслуживающего персонала ко всем элементам системы. Качественное обслуживание светильников (на 12 вольт) позволит добиться безотказной их работы, даже в экстренных ситуациях, на которые они и рассчитаны. Поэтому нужно регулярно заниматься вопросами тестирования, включая проверку работоспособности осветительных установок и коммуникационных сетей.

Сегодня многие предпочитают управление дистанционного плана. Добиться такого управления 12-вольтными светильниками позволит специальное устройство (например, TELEMANDO). Контроль над системой при установке такого оборудования будет производиться за счет отключения аварийного режима, когда в нем нет потребности. С помощью такого устройства можно эффективно устранять неполадки, если такие имеют место быть. Такой прибор позволяет экономить заряд аккумуляторов, к которым подключены осветительные приборы. Само устройство имеет встроенные аккумуляторы, а также возвратный двухпозиционный выключатель.TELEMANDO следует устанавливать в распределительном шкафу на DIN рейку.

Классификация аварийного освещения

Аварийное освещение подразделяется на:

• Освещение для спасательных путей; для возможности персонала и находящихся в помещении людей покинуть помещение, для этого требуется минимальная освещенность в размере минимум 1 Лк на каждые 0,2 м высоты, при этом желательная равномерность освещения не менее 1:40
• Антипаническое освещение, предотвращающее панику во время отключения основного освещения, это как правило освещение запасных выходов из больших помещений. Включаться такое освещение должно незамедлительно после аварийного отключения основного освещения
• Освещение безопасности (как правило применяется в крупных производственных помещениях с работающими станками), где при отключении освещения возникает опасность аварии и опасность для жизни и здоровья сотрудников производства.

Аварийное освещение нормы в жилых помещениях

• Для промышленных зданий такой тип освещения следует организовывать если здание не имеет естественного освещения, если при исчезновении основного освещения продолжают работать механизмы. Освещение организуется по основным проходам если суммарное число персонала превышает 50 человек.
• Аварийное освещение торговых залов – следует организовывать на лестничных пролетах и основных проходах если суммарное количество эвакуирующихся равно или превышает 50 человек. Кроме того, такое освещение должно быть в зданиях в которых одновременно могут находится более 100 человек, а также во всех торговых помещениях площадью более 90м2.
• Аварийно-эвакуационное освещение  необходимо устанавливать во всех детских,  дошкольных и общеобразовательных учреждениях, спортивных, банных и лечебно-профилактических учреждениях.
• В жилых зданиях данный тип аварийного освещения должен быть предусмотрен во всех зданиях высотой 6 и более этажей. Кроме того, согласно п.2.3 ВСН 59 — 8– эвакуационное освещение следует предусматривать в общежитиях с количеством проживающих 50 и более человек.

• В аварийных же ситуациях эвакуационное освещение должно обеспечить освещенность достаточную для безопасной эвакуации людей. Согласно п.7.63 СНиП 23 – 05 – 95 для помещений эта норма составляет 0,5 Лк. Вне зданий аварийное освещение и нормы проектирования должны предусматривать освещенность не менее 0,2 Лк.
• Для эвакуационного освещения важным аспектом является и разность между наиболее и наименее освещёнными участками. Ведь значительный перепад может дезориентировать человека. Поэтому введена норма, которая не допускает перепад между точками освещения более чем в 1/40.
• Определенные нормы предъявляются и к расположению светильников. Так согласно п.6.1.23 ПУЭ световой указатель «Выход» должен быть расположен над каждым выходом из здания. Высота установки данного указателя должна быть не ниже 2 метров.
• Светильники аварийного освещения должны быть расположены в коридорах через каждые 25 метров. Независимо от расстояния между светильниками они должны иметься на каждом повороте.
• Отдельные требования предъявляются к светильникам в лечебно-профилактических заведениях. Для них следует предусматривать светильники дежурного освещения, которые подключаются к сети эвакуационного освещения. Эти светильники должны быть установлены в специальных нишах на высоте 0,3 метра над полом.
• Для детских и дошкольных заведений светильники эвакуационного освещения должны устанавливаться на высоте 2,2 метра. Если они располагаются на меньшей высоте, то они должны питаться от сети напряжением не выше 42 В.

Светильники на аккумуляторах

Сейчас электронные компоненты сделали рывок в развитии и миниатюризации.

Схема работы устройств достаточно простая. В нормальном состоянии, когда присутствует напряжение на входе, электронная схема производит зарядку аккумулятора, контролирует его состояние. В момент отключения электроэнергии, происходит запуск светильника от аккумулятора, и включается аварийное освещение.Сделать резервный автономный источник света можно практически из хлама.

Раньше для светильников использовали люминесцентные лампы, однако для самостоятельного повторения такие схемы относительно сложные, из-за наличия высоковольтного преобразователя.С появлением светодиодов стало на много проще, поскольку его можно питать и от источника 3 вольта. В сети интернет, предлагается множество радиоэлектронных схем, собранных радиолюбителями или же срисованных с серийных, готовых образцов. Разберем самую простую схему резервного освещения для жилого дома:

Источником 12 вольт может быть любой сетевой адаптер, рассчитанный на это напряжение. Диоды VD1 И VD2 блокируют ток разряда через компоненты устройства.Резистор R1 ограничивает зарядный ток аккумулятора. Силовой ключ, при наличии напряжения 12 вольт, закрыт положительным потенциалом на базе транзистора.

Тумблером S1 происходит принудительное открывание ключа.Снимая с базы положительное смещение резистором R2, открывая транзистор и подключая батарею к источнику света. Данная схема может быть повторена самостоятельно, выбор элементов не критичен, и можно переделать на другое напряжение. Есть где разгуляться.Вторая схема аварийного освещения дома более сложная, в ней присутствует цепочка контроля заряда, батареи:

Интегральный стабилизатор LM 317 обеспечивает схему постоянным напряжением, транзистор Т1 стоит в цепочке обратной связи, контролирует величину заряда на батарее и регулирует стабилизатор, добавляя или уменьшая напряжение. На ключе Т2, организованна схема запуска аварийного освещения.

При наличии положительного напряжения на базе светодиоды не работают.В описанных устройствах есть один нюанс, они следят только за наличием напряжения на входе.Если в светлое время суток произойдет перебой с поставками электроэнергии, аварийные светильники честно отработают свое назначение. Т.е. будут работать, пока не разрядится аккумулятор или не поступит электроэнергия. Поэтому лучше сделать резервное освещение по следующей схеме:

В этом варианте присутствует фотореле, которое не позволит включить аварийное освещение в доме в светлое время суток. На транзисторе Т1 организован узел контроля освещенности с фоторезистором LDR1. Как видите они не сложные, элементы доступны и распространены.

В качестве готового решения можно использовать компьютерные источники бесперебойного питания UPS. Прокладка аварийной осветительной группы в этом случае должна осуществляться отдельным кабелем, от силовой группы, но осуществлять питание светильников транзитом, через UPS. В данном устройстве можно применять обычные и люминесцентные компактные лампы на 220 вольт.

Кстати, о том, как выбрать источник бесперебойного питания, мы рассказывали в соответствующей статье. Ознакомьтесь с советами, если хотите сделать аварийное освещение в доме, используя ИБП.

Обзор данной идеи предоставлен на видео:

Еще одна интересная идея изображена на схеме:

В данной схеме есть зарядное устройство, низковольтное реле, диод, и преобразователь 12/220.

Его можно не ставить, а вместо него использовать светодиодные модули на 12 Вольт.В нормальном состоянии, когда напряжение подается на зарядное устройство, реле, подключенное к клеммам, втянуто, и модули не подключены к аккумулятору.При прекращении подачи на зарядное устройство напряжения, реле замыкает другую группу контактов, включая световые модули. Диод в схеме блокирует разряд батареи через обмотку реле. Данный проект, проще не придумаешь, поэтому он будет под силу человеку, далекому от нюансов электроники.

Требования к светильникам

При выборе осветительных приборов для аварийного освещения необходимо обеспечить не только своевременное включение, но и безотказная работа в сложных аварийных условиях. В частности, необходимо гарантировать работоспособность устройства при повышенной температуре. Предусмотрено, что светильник должен быть таким, чтобы выдерживал температуру 850 градусов. Это требование указано в ГОСТе № 60598.

Такую проверку продукция проходит у производителя

Важно предусмотреть, чтобы при расплавлении светильника, он не влиял на возгорание предметов окружающей обстановки.. Некоторые модели начинают работу не из-за выключения основной осветительной системы, а получают команду от системы пожаротушения

Их можно использовать только при наличии специального сертификата

Некоторые модели начинают работу не из-за выключения основной осветительной системы, а получают команду от системы пожаротушения. Их можно использовать только при наличии специального сертификата.

Автономный аварийный светильник с литий-тонным аккумуляторомИсточник bast.ru

При включении аварийной системы, желательно, чтобы она могла работать до тех пор, пока в ней будет необходимость. Однако это не рассматривается в качестве обязательного требования. Согласно правилам, безотказная работа должна быть обеспечена на протяжении не менее одного часа. Эта норма относится к подсветке путей аварийной эвакуации.

Если речь идёт о высотных зданиях или о ситуациях, где присутствуют мало мобильные группы населения, то минимальное время работы увеличивается до нескольких часов в зависимости от ситуации.

Освещение мест повышенной опасности выполняется в тех случаях, когда возникает непредвиденная ситуация. Освещение должно длиться хотя бы до тех пор, пока опасность не уйдёт. Когда ситуация вновь станет нормальной, свет можно будет отключить.

Регламентируется скорость запуска светильника в работу. Через 5 секунд он должен выйти не меньше, чем на 50% мощности, а за 10 — на 100%. Для того, чтобы выполнять свои задачи, необходимо, чтобы лампы давали достаточно света. Для ламп накаливания минимальное значение составляет 10 лк, а для люминесцентных — 15.

В больших помещениях наряду с освещением, должны быть предусмотрены подсвеченные указатели, которые указывают, куда необходимо двигаться при необходимости. Максимальное расстояние между ближайшими указателями не может быть больше 25 метров. Они дополнительно должны присутствовать на каждом повороте независимо от расположения других. Светящиеся указатели должны располагаться в местах, где хранятся средства пожаротушения.

Осветительные приборы обязательно должны находиться рядом с медицинским пунктом и в тех местах, где имеется связь с внешним миром. Антипаническое освещение необходимо для помещений, площадь которых более 80 кв. метров.

Аварийное освещение в детской библиотекеИсточник elsonpro.ru

Для подсветки должна использоваться автономная система питания. Она должна быть полностью независимой от основной. При этом аварийные приборы могут включаться при наступлении чрезвычайной ситуации или работать постоянно. Должна быть предусмотрена возможность отключения аварийной системы освещения и включения основной. Это может потребоваться тогда, когда последствия аварии будут устранены.

При неисправности системы светильников аварийного освещения должна быть предусмотрена возможность ручного включения или отключения. Для этого требуется установить специальный щиток с переключателями.

Различные виды аварийного освещенияИсточник pulscen.ru

В аварийной ситуации необходимо, чтобы аккумулятор был полностью заряжен. При этом нужно исключить возможность саморазряда. Обычно аварийные системы находятся в отключённом состоянии долгое время. Поэтом даже незначительный саморазряд на протяжении этого периода сможет сделать систему неработоспособной.

К одной сети запрещается подключать более 20 светильников. Их суммарная мощность не должна превышать 60% от полной величины. Когда устанавливается сеть, должен быть обеспечен равномерный уровень освещения на протяжении всего эвакуационного пути.

Освещение эвакуационной лестницыИсточник hiden-home.ru

Тестирование и проверка

Аварийные светильники должны быть снабжены механизмами для проверки их работоспособности.

Это означает, что любая светоточка или указатель, оборудованные блоком аварийного питания, должны иметь рядом с собой либо кнопку индивидуального тестирования, либо специальный разъем.

В этот разъем может подключаться устройство для эксплуатационного тестирования, в том числе дистанционного. Строгого требования здесь нет. Может быть применено одно из условий.

Вам тем самым оставили право выбора на виды светильников — бюджетный вариант или классом выше.

Главный энергетик должен не реже 1 раза в 2 недели проходить и нажимать эту кнопку теста. Кроме самой проверки еще должен вестись журнал учета таких опробований.

При малом количестве лампочек эта задача вполне выполнима. Но представьте себе большой торговый центр, где могут быть десятки или пару сотен таких светильников или пиктограмм.

В этом случае применяют кнопки или разъемы для группового тестирования. Например такой прибор как Telemando, Telecontrol или их аналоги.

1 of 2

Он подключается по специальной линии и передает сигнал напряжением 12 вольт. Максимальное количество точек, которое к нему можно подсоединить — 35шт.

Благодаря ему вы нажатием одной кнопки переводите все установки в аварийный режим. Но это требует участия двух человек, так как кнопка самоотжимная. Один нажал и держит, другой пошел проверять по цепочке.

Казалось бы зачем так неудобно сделано? Однако все это опять подчинено правилам. В них сказано, что такие устройства должны быть кнопочного или самоотжимного типа, чтобы исключить человеческий фактор.

К примеру, включили вы тест и пошли проверять. А вас в это время отвлекли, вызвали в другое место, или просто вам стало плохо. Про включенную кнопку можно и забыть, а АКБ за это время успеет разрядиться.

В итоге светильники окажутся неработоспособны при реальной аварии.

Особенности светильников для аварийного освещения

Аварийное освещение – система дополнительного источника света, которая необходима в случае отключения основной электросети.

Система аварийного освещения срабатывает при поломке в сети, при возникновении коротких замыканий и пожаров. Аварийные осветительные приборы питаются от резервной сети, которая включается в случае аварии в основной.

Светильники аварийного освещения – это автономные приборы, работающие, как правило, при подаче штатной электроэнергии. Элементы аварийного освещения не предназначены для постоянной работы и обладают низкой светоотдачей. Их предназначением является работа в экстренных условиях, когда необходимо быстро эвакуировать людей, а также для продолжения производственного процесса или же его безопасного окончания.

Аварийное освещение необходимо на всех промышленных объектах и предприятиях, во всех общеобразовательных заведениях, а также в местах больших скоплений людей – бизнес-центрах, торговых центрах, в театрах, кинотеатрах, ресторанах и так далее.

Если в некоторых местах такое освещение необходимо только для эвакуации людей, то на многих промышленных объектах оно позволяет продолжать производственные процессы. Это необходимо для потребителей первой категории, перерыв в работе которых недопустим. В частности, хорошим примером может служить операционная больницы.

Количество осветительных приборов в системе регулируется нормами безопасности и организации труда на предприятиях.

Классификация светильников аварийного освещения

Основная классификация приборов аварийного освещения делит их на два вида – светильники с автономным питанием и светильники с резервным питанием.

Первый тип осветительных приборов работает в любых условиях, не зависит ни от чего, так как он укомплектован специальным аккумулятором.

В то время, пока обычная электросеть работает и штатное напряжение подается в нормальном режиме, автономный светильник заряжается, а в случае аварии – начинает использовать полученный ранее заряд.

Вторая категория – светильники с резервным питанием – работает от резервной сети, которая не зависит от штатной. То есть, если основная сеть перестала функционировать, включается резервная сеть, которая и питает осветительные приборы. Такие светильники более уместны на крупных предприятиях, так как для небольших организаций создание резервной сети нецелесообразно.

В то время как длительность работы автономных светильников составляет 1-3 часа, резервное освещение может работать сколь угодно долго. Поэтому для потребителей первой и второй категории, в работе которых не допускается или не рекомендован перерыв даже на короткий срок, рекомендуется использовать именно резервные осветительные приборы.

Аварийное освещение делится также на резервное и эвакуационное. Отдельным видом можно выделить освещение опасных зон.

Эвакуационные светильники используются для проведения эвакуации людей из помещения при возникновении чрезвычайных ситуаций. Они, как правило, дают мало света и не подходят для продолжения процесса работы. Такие осветительные приборы располагают в коридорах, на лестницах и пожарных выходах.

Резервное освещение позволяет быстро и безопасно закончить технологический процесс. В некоторых случаях, используя резервное освещение, работники даже могут продолжать производство, если ликвидация аварии не займет много времени. Такие светильники должны устанавливаться в диспетчерских пунктах, торговых центрах, бизнес-центрах, а также больницах и службах спасения. Резервные светильники работают неограниченное количество времени.

Осветительные приборы для опасных зон необходимы в тех местах, где остановка технологического процесса приведет к серьезным потерям. Они устанавливаются в местах работы, где остановка может привести к травмам сотрудников.

Качество аварийного освещения регламентируется специальными нормами, для потребителей разной категории предусматриваются разные типы осветительных приборов.

Есть светильники непрерывной работы, есть комбинированные приборы, а есть светильники, которые включаются только при возникновении аварий.

Выбираются приборы аварийного освещения в зависимости от требования по охране труда, но такие элементы должны быть на любом предприятии и в любой общественной организации.

Современное аварийное освещение и промышленные светильники освещения демонстрируются на ежегодной выставке «Электро». Приходите и участвуйте на выставке!

Аварийное освещениеЛампы аварийного освещенияПрожекторы для внутреннего освещения

Освещение путей эвакуации

     Для освещения путей эвакуации (коридоров, проходов, лестничных маршей) кроме светильников рабочего освещения необходимо установить определенное количество светильников аварийного освещения. Эти светильники подключают к сети аварийного освещения, не зависящей от сети рабочего освещения. Светильники аварийного освещения на путях эвакуации в случае прекращения функционирования рабочего освещения должны нормально работать не менее 1 часа. Для некоторых зданий это время может быть увеличено.

    Горизонтальная освещенность на уровне пола по центральной линии коридоров и проходов шириной менее 2 метров не должна быть меньше 1 лк. А полоса вдоль центральной линии коридора шириной 50% от его ширины  должна иметь освещенность не менее 0,5 лк. Допустимая неравномерность освещенности (Емин/Емакс)=1/40.

    При размещении аварийных светильников особое внимание необходимо уделять освещению: мест, в которых присутствуют перепады уровня пола (ступеньки), поворотов коридоров и при пересечении их с другими коридорами и проходами, участков коридоров перед эвакуационными выходами и пунктами медицинской помощи. Кроме того аварийные светильники должны быть установлены в местах размещения планов эвакуации, средств пожаротушения и экстренной связи

    Проектирование освещения выполняется задолго до выбора мест размещения планов эвакуации и средств пожаротушения. Поэтому в процессе проектирования необходимо согласовать эти места с заинтересованными сторонами.

Схемы питания аварийного освещения

Отдельным вопросом стоит питание эвакуационного и безопасного освещения. Требования пожарной безопасности и аварийное освещение должно предусматривать независимый источник питания. Но есть и определенные отступления от этих требований. Поэтому давайте рассмотрим этот вопрос более детально.

На фото представлена схема питания аварийного освещения от источника второго питания

Для питания аварийного освещения должен предусматриваться независимый источник питания. Это может быть второй ввод электропитания в здание, который выполнен от отдельной линии или КТП, может быть дизельный двигатель или аккумуляторные батареи.

• Самым простым вариантом в плане дальнейшего обслуживания является подключение второго ввода питания. Согласно п.3.1 ВСН 59 – 88 он может быть выполнен с той же подстанции и даже от того же трансформатора, но должен быть выполнен отдельной линией.
• При этом согласно п. 5.12 ВСН 59 – 88 в отдельных случаях допускается один источник питания. В этом случае линии освещения безопасности и аварийного должны питаться отдельными линиями от главного распределительного устройства здания.
• Но учитывая, что цена на подключение еще одного ввода питания может стать неподъемной достаточно часто для питания аварийных сетей используют независимый источник. Это может быть дизельный, бензиновый или газовый генератор.
• В этом случае для сетей аварийного освещения вам достаточно организовать шкаф АВР, который обеспечит автоматическое включение генератора при исчезновении основного питания. Хотя стоит отметить, что эксплуатационные расходы на такой вид независимого источника питания значительно выше.

Схема питания аварийного освещения от аккумуляторной батареи

• Согласно п. 7.2.24 ПУЭ для зрительных залов, рассчитанных на более чем 800 человек, для детских зрелищных помещений, а также для зрелищных заведений с одним источником основного питания рекомендуется устанавливать аккумуляторные батареи. Они должны обеспечивать питание аварийного освещения и цепей пожарной сигнализации.
• В этом случае кроме шкафа АВР и самой аккумуляторной батареи соответствующей емкости вам потребуется еще подзарядное устройство. Оно должно будет обеспечивать заряд батареи после использования, а также обеспечивать компенсацию саморазряда.
• Воплотить в жизнь такие системы своими руками достаточно сложно. Да и эксплуатационные расходы на такие независимые источники питания могут быть весьма существенными. Поэтому в последнее время все активнее применяются светильники аварийного питания со встроенными аккумуляторами.

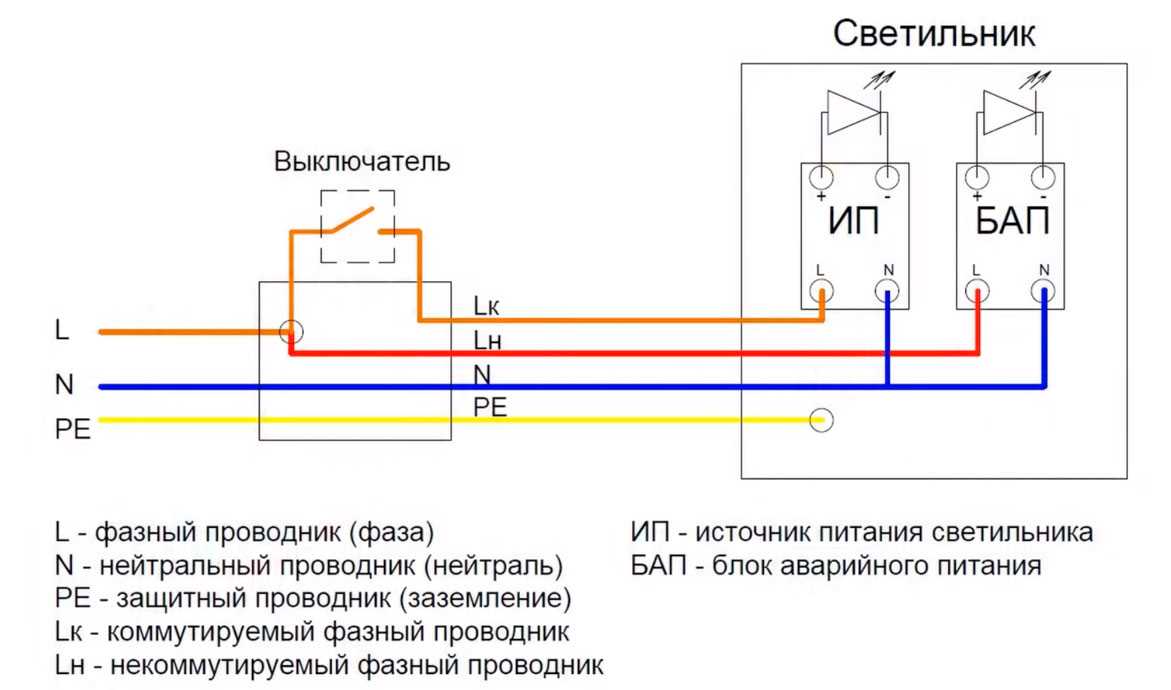

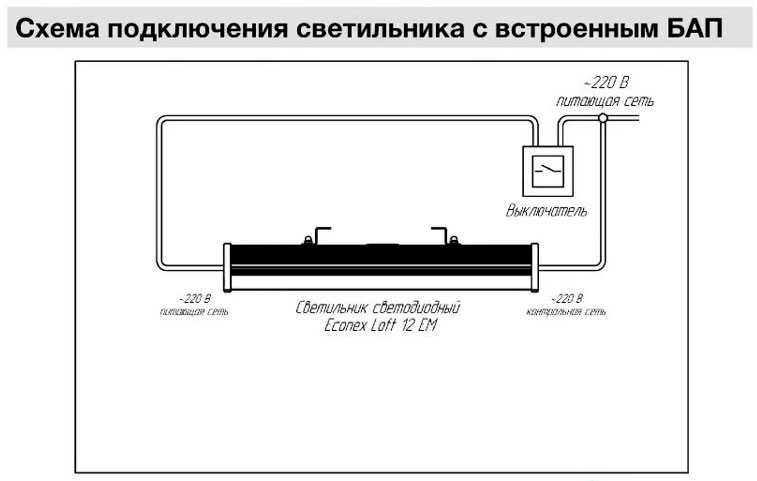

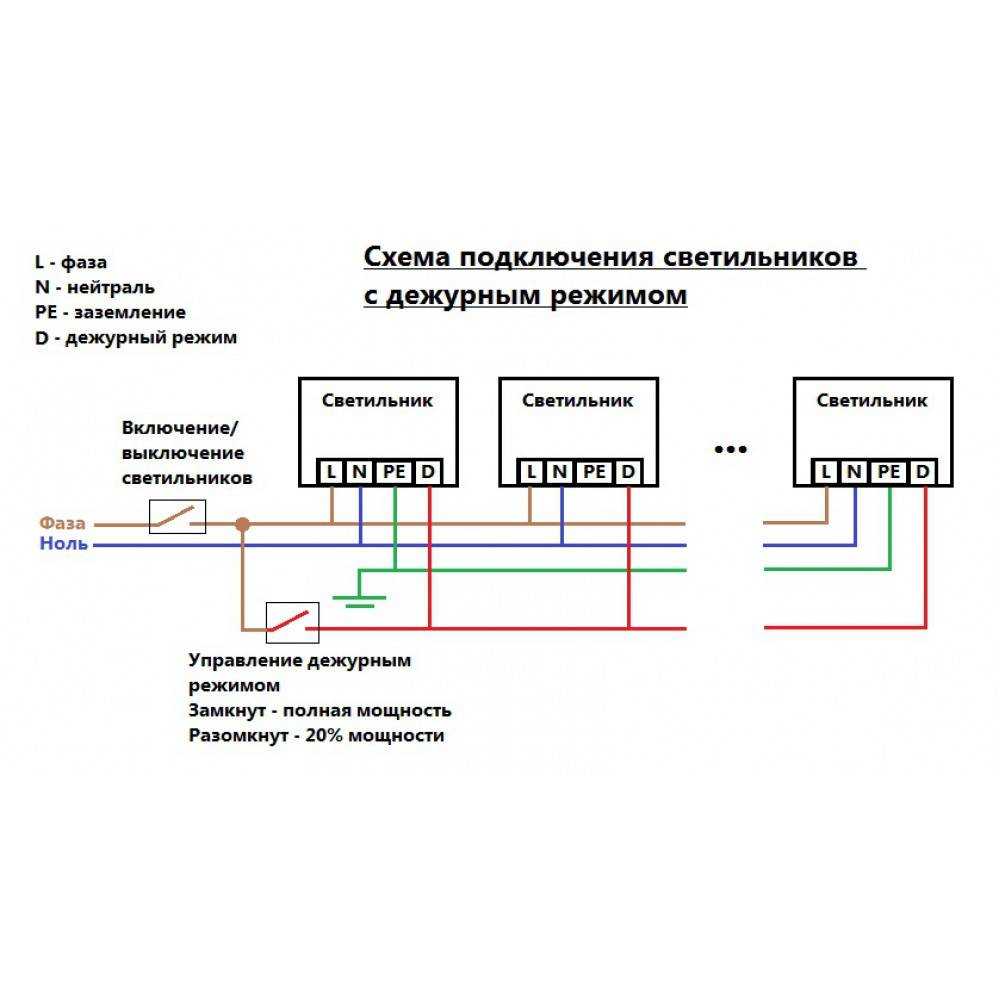

Схема подключения светильников аварийного освещения со встроенным аккумулятором

Такие светильники кроме аккумуляторной батареи, способной обеспечить работу светильника на срок до 3-х часов, обычно имеют встроенное подзарядное устройство и системы автоконтроля. Срок их службы обычно составляет от 4 до 10 лет.
