Диод Шоттки в ВЧ цепях

Также диоды Шоттки обладают быстрой скоростью переключения. Это значит, что мы можем использовать их в высокочастотных (ВЧ) цепях.

Итак, возьмем генератор частоты и выставим синус частотой в 60 Гц

Возьмем диод 1N4007 и диод Шоттки 1N5817. Подключим их по простой схеме однополупериодного выпрямителя

и будем снимать с них показания

Как вы видите, оба они прекрасно справляются со своей задачей по выпрямлению сигнала на частоте в 60 Гц.

Но что будет, если мы увеличим частоту до 300 кГц?

Ого! Диод Шоттки более-менее справляется со своей задачей, что нельзя сказать о простом диоде 1N4007. Простой диод не может справиться со своей задачей не пропускать обратный ток, поэтому на осциллограмме мы видим отрицательный выброс

Отсюда можно сделать вывод: диоды Шоттки рекомендуется использовать в ВЧ цепях.

Особенности

Для производства ss14 диодов используются прямоугольные корпусы класса SMA. Буквы SS в названии изделия обозначают следующее: первая – поверхностный (surface) монтаж, вторая – наличие барьера Шоттки. Выводы изготавливаются из латуни, обработанной лужением. На корпусе отмечается катодная сторона, при этом разные фирмы-изготовители обозначают ее по-разному (точка, полоска определенного цвета, выемка). Также некоторые компании сокращают обозначение модели на корпусе до двухзначного – S4. Компоненты обладают очень малой массой – каждая единица весит не более 0,064 граммов. Миниатюрность и особенности монтажа на плату являются выигрышными с точки зрения производственных процессов, но затрудняют проведение тестирования – для этого мультиметр приходится оснащать специальной конструкцией.

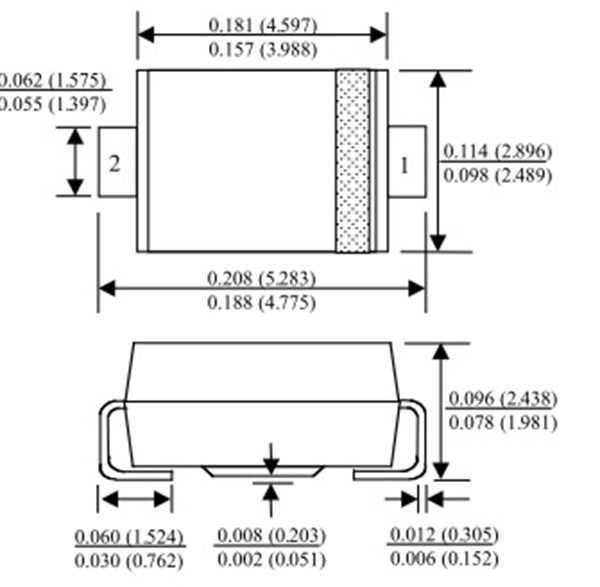

Габариты smd-детали Шоттки

Важно! На графических представлениях электросхем такой элемент может обозначаться стандартно для диодов или иметь некоторые дополнительные знаки. Принятое графическое изображение диода Шоттки для поверхностного монтажа на схемах. Принятое графическое изображение диода Шоттки для поверхностного монтажа на схемах

Принятое графическое изображение диода Шоттки для поверхностного монтажа на схемах

Название класса диодов связано с именем немецкого физика Вальтера Германа Шоттки, которому принадлежит первое описание перехода между металлической поверхностью и полупроводниковым материалом. В рассматриваемых изделиях этот переход создается через непосредственный контакт этих двух материалов. Типичная P – N реализация, задействующая явление электронно-дырочной проводимости, в модели SS14 не используется. Электроток создается собственно электронами. В разных моделях изделий Шоттки могут быть применены серебряные, золотые или платиновые проводники. Полупроводниковый компонент может быть кремниевым или изготовленным из арсенида галлия.

Преимуществами использования таких деталей являются значительное быстродействие и небольшое сопротивление при прямой установке элемента, что минимизирует снижение напряжения на нем. Это дает возможность монтировать эти диоды в устройства импульсного типа. Кроме того, рабочая переходная зона обладает малой электроемкостью, что позволяет использовать данные элементы в высокочастотных установках. Есть у диодов и слабые стороны: они обладают малой устойчивостью к ситуациям превышения наибольшего обратного напряжения, нагревание влечет за собой внезапный рост обратного электротока. Данные особенности связаны с устройством диодных компонентов.

Диоды Шоттки от 1 Ампера

Маркировка диода Шоттки	Макс. обратное напряжение	Макс. ток	Имп. прямой ток	Макс. прямое напряжение	Максимальный обратный ток	Тип корпуса диода	Характеристики диода	Склад	Заказ

SM5819

40В

1А

25A

0,6В

1,0мА при 25°С и 10мА при 100°С

MELF

SS14

40В

1А

30А

0,5В

SMA

SS16

60В

1А

30А

0,7В

0,5мА при 25°С и 50мА при 100°С

SMA

S100

100В

1А

30А

0,85В

0,5мА при 25°С и 20мА при 100°С

SMA

MS120

200В

1А

30А

0,9В

0,002мА при 25°С и 20мА при 125°С

SMA

SR24

40В

2А

50A

0,5В

SMA

SR26

60В

2А

50A

0,7В

0,5 мАпри 25°С и 20мА при 100°С

SMA

SX34 (SK34А)

40В

3А

80А

0,5В

0,2мА при 25°С и 20мА при 100°С

SMA

SX36

60В

3А

80А

0,75В

0,1мА при 25°С и 20мА при 100°С

SMA

SK34

40В

3А

100А

0,5В

0,5 мА при 25°С и 20мА при 100°С

SMC

MB310 (SK39 PanJit)

100В

3А

100А

0,8В

0,05мА при 25°С и 20мА при 100°С

SMC

MB510 (SK59 PanJit)

100В

5А

100А

0,8В

0,05мА при 25°С и 10мА при 100°С

SMC

SVC10120VB

120В

10А

200А

0,79В

0,010мА

TO-277B

Купить

Упаковка:

Недостатки

Simatic step 7 professional/ basic v15 для totally integrated automation portal

Основной недостаток диода 1N5822 – это низкое обратное напряжение, равное 40 вольтам. Данная проблема свойственна всем барьерам Шоттки и объясняется особенностью их строения. Обычный диод после пробоя повышенным обратным напряжением в ряде случаев способен вернуться к нормальной работе. С диодами Шоттки, такими как 1N5822, подобного чуда уже не произойдёт, и деталь полностью выйдет из строя. Такая характеристика по обратному вольтажу обрекает эти электронные компоненты на работу только в низковольтных цепях. Значит, существенно снижаются их универсальность и количество устройств, в которых их можно встретить.

Второй минус 1N5822 состоит в высоком обратном токе утечки. Речь идёт о таком подключении детали, при котором на катод приложен больший потенциал, чем на анод. В идеале p-n переход не должен проводить ток в таком направлении. На деле некоторая часть зарядов всё-таки протекает и в обратную сторону. Поэтому данный ток называется утечкой, т.е. чем-то нежелательным и неправильным.

Данная проблема свойственна опять же всем барьерам Шоттки, а не только 1N5822. Конкретно для этого диода ток утечки сильно зависит от температуры и может достигать 0,2 ампер. При этом проблема имеет лавинообразный характер, т.е., если через диод начинает протекать обратный ток, то он нагревается. Повышение температуры, в свою очередь, приводит к возрастанию утечки. Это ещё сильнее увеличивает нагрев. Так по замкнутому кругу, пока деталь окончательно ни перегреется, и ни произойдёт её тепловой пробой, имеющий необратимый характер. Поэтому, если 1N5822 будет использоваться в режимах, близких к перегрузке, следует позаботиться об отводе лишнего тепла.

1N5822 диод характеристики которого позволяют использовать его в выходных цепях современных блоков питания. Он с каждым днём становится всё более востребованным. Объясняется это способностью работать на больших для такого корпуса токах до 3 ампер и при достаточно высоких частотах.

Технические характеристики

1n5819 выгодно отличается от обычных кремниевых собратьев меньшим падением напряжения при прямом включении, что способствует выделению более низкой рассеиваемой мощности в виде тепла. P-n-переход заменен барьер Шоттки, у которого очень низкая электрическая ёмкость (110 пФ), позволяющая работать устройству на высоких частотах (до 1000 кГц).

Максимальные параметры

Рассмотрим максимальные параметры диода 1n5819:

обратное напряжение (VRRMmax) до 40 В;
падение прямого напряжения на диоде (VF max) до 0,6 В;
прямой (от анода к катоду) действующий ток (IF max) до 1 А;
диапазон рабочих температур перехода (TJ) -65 … +150 oC.

Электрические параметры

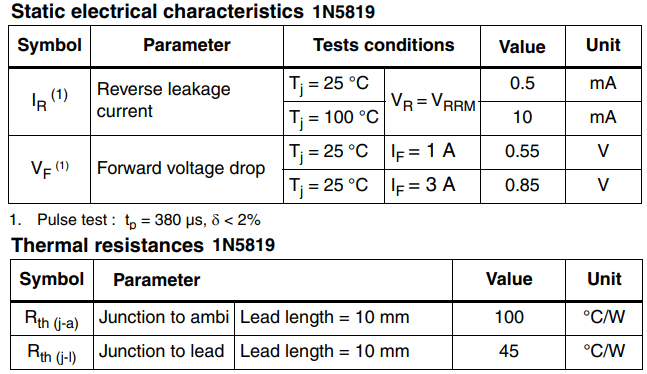

Способность к быстрому восстановлению при переключениях делают 1n5819 незаменимым спутником многих логических интегральных микросхем. Однако, с ростом температуры кристалла резко увеличивается ток утечки и падение прямого напряжения на переходе. Эта особенность наглядно продемонстрирована в таблице электрических параметров и является одним из основных недостатков всех диодов Шоттки.

Скачать основные характеристики диода 1n5819 на русском языке можно по этой ссылке.

Аналоги

Американец SB140 от Vishay — это полноценный аналог 1N5819. Это копия старичка 11DQ04 от японской компании Nihon Inter Electronics Corporation. В качестве функциональной замены можно использовать: 1N5822 (STM), MBR140P (ON Semiconductor), BYV10-40 (STM), но они имеют другое корпусное исполнение.

КДШ2105В – отечественный аналог в пластиковой упаковке КТ-26 (ТО-92) от белорусского предприятия «Интеграл».

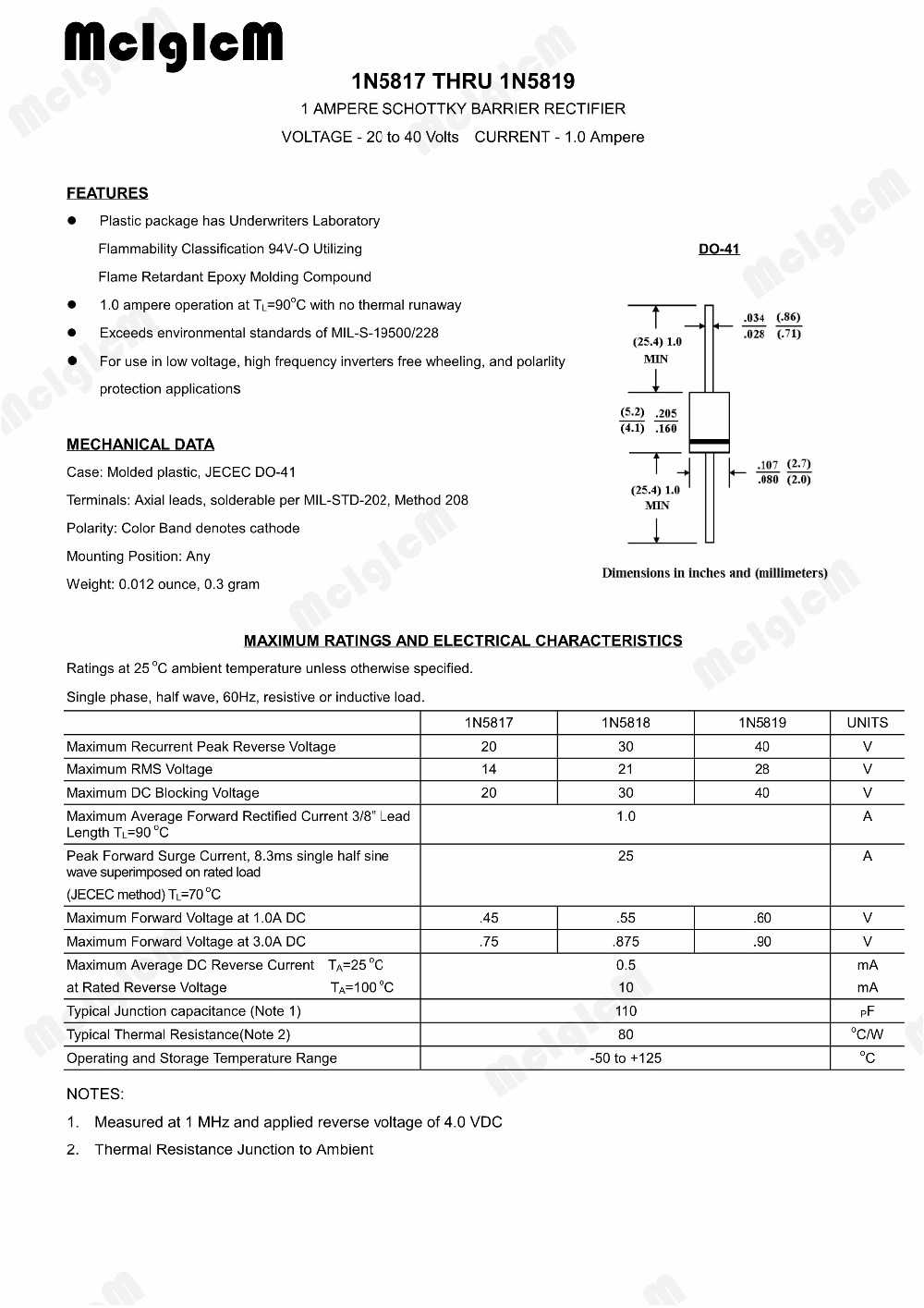

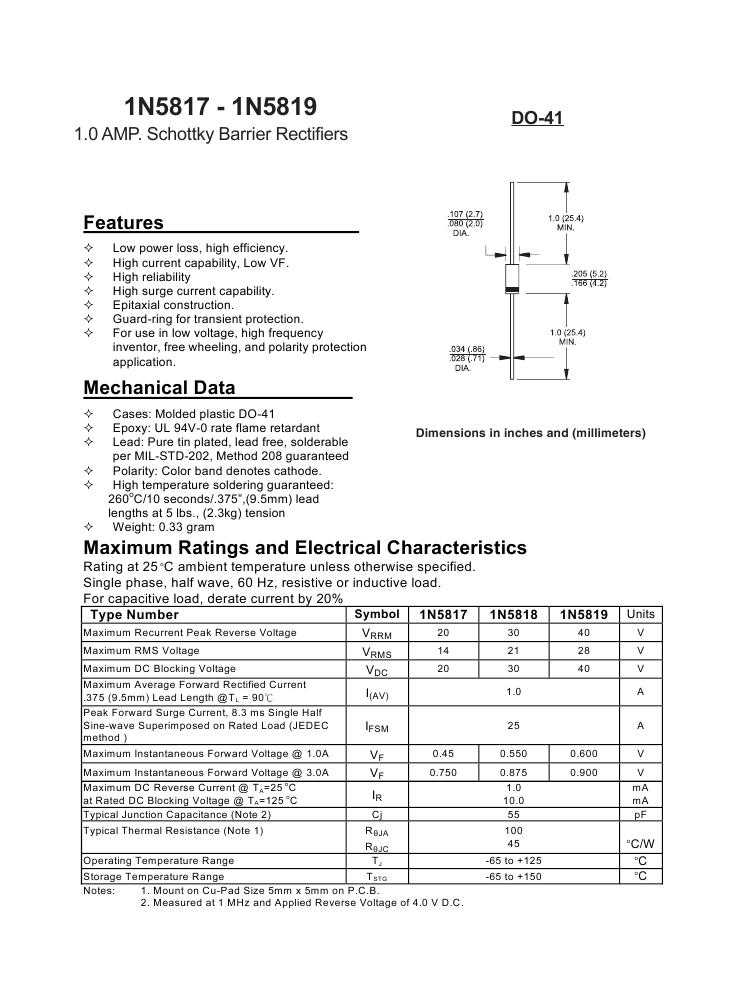

1n5817 данные (1/2 страницы) ДИОДЫ | 1.0A SCHOTTKY BARRIER RECTIFIER

DS23001 Ред. 6 — 2

1 из 2

1N5817-1N5819

www.diodes.com

Особенности

1N5817 — 1N5819

R0002 S0002 A

DO-41 Пластик

Dim

мин.

макс.

25.40

4.06

5,21

0,71

0,864

2,00

2,72

Все размеры в мм

Максимальные значения и электрические характеристики @ TA = 25 ° C, если не указано

· 000000 ·

· Все значения в мм

Барьерная микросхема

Конструкция защитного кольца для

Защита от переходных процессов

Низкая потеря мощности, высокая эффективность

Высокая способность к скачкам напряжения

Высокая сила тока и низкое напряжение

Для использования в низковольтных, высокочастотных инверторах

, с свободным ходом и полярностью

Применение защиты

Пластмасса: UL воспламеняемость

Классификация по рейтингу 94V-0

Механические данные

Корпус: литой пластик

Клеммы: гальванические выводы Soldera ble на

MIL-STD-202, метод 208

Полярность: катодная полоса

Вес: 0.3 грамма (приблизительно)

Место установки: любое

Маркировка: типовой номер

Однофазная, полуволновая, 60 Гц, резистивная или индуктивная нагрузка.

Для емкостной нагрузки уменьшите ток на 20%.

Характеристика

Символ

1N5817

1N5818

1N5819

Блок

Пиковое обратное обратное напряжение

Рабочее пиковое обратное напряжение

RMS Обратное напряжение

VR (RMS)

Средний выпрямленный выходной ток

(Примечание 1)

@ T000 = 90L = 90L C

1.0

неповторяющийся пиковый прямой импульсный импульс 8,3 мс

одиночная половинная синусоида, наложенная на номинальную нагрузку

(метод JEDEC)

IFSM

@ IF = 1,0A

@ IF = 3,0A

VFM

0,450

0,750

0,550

0,875

0,60

0,90

пиковый ток

текущий0005000

° C

при номинальном напряжении блокировки постоянного тока (Примечание 2)

@ TA = 100

° C

IRM

1.0

мА

Типичная общая емкость (Примечание 3)

110

пФ

Типичное соединение теплового сопротивления с выводом (Примечание 4)

RqJL

Типичное термостойкое соединение с окружающей средой

RqJA

Диапазон рабочих температур и температур хранения

ТДж, TSTG

от -65 до +125

° C

Примечания:

1. Измеряется при температуре окружающей среды при температуре окружающей среды расстояние 9.5 мм от корпуса.

2. Короткий испытательный импульс, используемый для минимизации эффекта самонагревания.

3. Измерено при 1,0 МГц и приложено обратное напряжение 4,0 В постоянного тока.

4. Тепловое сопротивление от перехода к вертикальному проводу P.C.B. смонтированный, 0,375 «(9,5 мм) длина провода с 1,5 х 1,5» (38 х 38 мм)

медных прокладок.

Общая информация

Свое название эти детали получили в честь немецкого ученого В. Шоттки, за которым числится заслуга определения свойств барьерной области в месте соприкосновения полупроводящего элемента с металлом. В роли первого в диодных изделиях часто выступает арсенид галлия. Иногда применяется и кремниевый полупроводник. Металлические детали могут быть платиновыми или серебряными, реже встречаются варианты из золота.

Вариант для поверхностного монтажа

По своим параметрам данные изделия во многом отличаются от диодов из кремния, использующих p–n переход:

Они обладают небольшим значением емкости перехода. Это дает возможность работы в условиях высоких частот, позволяет применять эти компоненты для создания цифровых схем.
Когда изделие Шоттки подключается прямо, напряжение снижается на величину, в 2-3 раза меньшую, чем при включении стандартного изделия, предназначенного для выпрямления. Из-за этого феномена они более продуктивны в ситуации прохождения прямого тока, так как меньшее значение падения предполагает, что потери тепла, рассеиваемого в окружающую среду, будут значительно ниже. Но, если показатель обратного напряжения существенно растет, обгоняя значение в сотню вольт, величина падения также растет и становится несильно отличимой от ситуации использования традиционного диода. Данный эффект обусловливает границы оптимального напряжения эксплуатации данного типа диодных элементов: их лучше выбирать тогда, когда напряжение исчисляется десятками вольт.
Также эти диоды отличаются быстротой восстановления, поэтому их можно использовать в конфигурациях, выпрямляющих напряжение до 100 килогерц и выше. Благодаря отсутствию диффузного процесса сторонних носителей электрического заряда, данные диодные компоненты отличаются повышенным быстродействием.

Важно! В ситуации, когда средний ток равен одной единице измерения (1 А), а обратный параметр напряженности не превышает 40 В, часто устанавливают модель in5819. Она выпускается в двух исполнениях. SMD-вариант для поверхностной установки имеет пластмассовый корпус и снабжается маркировкой SS14

Цилиндрический вариант с длинными «усиками»-выводами, предназначенными для продевания в подготовленные отверстия на плате, также имеет корпус из пластика

SMD-вариант для поверхностной установки имеет пластмассовый корпус и снабжается маркировкой SS14. Цилиндрический вариант с длинными «усиками»-выводами, предназначенными для продевания в подготовленные отверстия на плате, также имеет корпус из пластика.

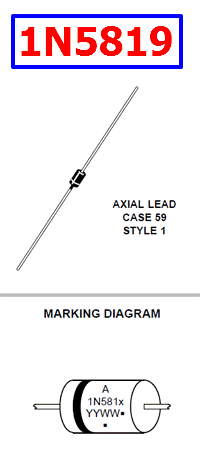

Традиционное исполнение данного диода

Обратный ток утечки

Но раз уж диоды Шоттки такие крутые, то почему бы их не использовать везде? Почему мы до сих пор используем простые диоды?

Если мы подключим диод в обратном направлении, то он будет блокировать прохождение электрического тока. Это верно, но не совсем. Очень маленький ток все равно будет проходить через диод

В некоторых случаях это не принимают во внимание. Этот маленький ток называется обратным током утечки

На английский манер это звучит как reverse leakage current.

Он очень мал, но имеет место быть.

Проведем простой опыт. Возьмем лабораторный блок питания, выставим на нем 19 В и подадим это напряжение на диод в обратном направлении

Замеряем ток утечки

обратный ток утечки диода

Как вы видите, его значение составляет 0,1 мкА.

Давайте теперь повторим этот же самый опыт с диодом Шоттки

обратный ток утечки диода Шоттки

Ого, уже почти 20 мкА! Ну да, в некоторых случаях это сущие копейки и ими можно пренебречь. Но есть схемы, где все-таки недопустим такой незначительный ток. Например, в схемах пикового детектора

схема пик детектора

В этом случае эти 20 мкА будут весьма значительны.

Но есть также еще один камень преткновения. С увеличением температуры обратный ток утечки возрастает в разы!

зависимость обратного тока утечки от температуры корпуса диода Шоттки

Поэтому, вы не можете использовать Шоттки везде в схемах.

Но и это еще не все. Обратное напряжение для диодов Шоттки в разы меньше, чем для простых выпрямительных диодов. Это можно также увидеть из даташита. Если для диода 1N4007 обратное напряжение составляет 1000 В

То для диода Шоттки 1N5817 это обратное напряжение уже будет составлять всего-то 20 В

Поэтому, если это напряжение превысит значение, которое описано в даташите, мы в итоге получим:

Особенности применения

Рассматривая характеристики диода 1n5819, нужно уделить внимание его эксплуатационным особенностям и ограничениям, которые накладывает конструкция. Модель часто используют как шток для шунтирования выводов маломощных транзисторных устройств. В тех электросхемах, где существует риск повышения обратного показателя напряжения, по сравнению с отмеченным в техническом описании, ставить такие барьерные диоды не стоит

При установке в такую схему они вскоре становятся непригодными к дальнейшей эксплуатации. Варианты 1n5818 и 1n5817 еще более требовательны к обратному напряжению: первую модель допускается устанавливать только в условиях, когда параметр не превышает 30 вольт, а для второй он должен быть не выше 20 вольт

В тех электросхемах, где существует риск повышения обратного показателя напряжения, по сравнению с отмеченным в техническом описании, ставить такие барьерные диоды не стоит. При установке в такую схему они вскоре становятся непригодными к дальнейшей эксплуатации. Варианты 1n5818 и 1n5817 еще более требовательны к обратному напряжению: первую модель допускается устанавливать только в условиях, когда параметр не превышает 30 вольт, а для второй он должен быть не выше 20 вольт.

Используются детали серии диодов 1n5817-1n5819 в следующих областях:

зарядных устройствах для аккумуляторных батареек;
импульсных блоках питания разных видов;
для приема альфа,- и бета-излучения;
для шунтирования транзисторных приборов;
в выпрямляющих устройствах высокой частоты;
в производстве солнечных батареек;
в распознавателях нейтронных лучей.

Важно! Хотя эти детали обладают значительным температурным диапазоном эксплуатации и могут выдерживать значения до 125 градусов Цельсия, при монтаже нужно позаботиться об отведении избыточной теплоты от пластикового корпуса элемента. Очень высокая температура способна вызвать бесконтрольное повышение обратного тока, что весьма опасно, так как влечет за собой распад перехода либо его пробивание

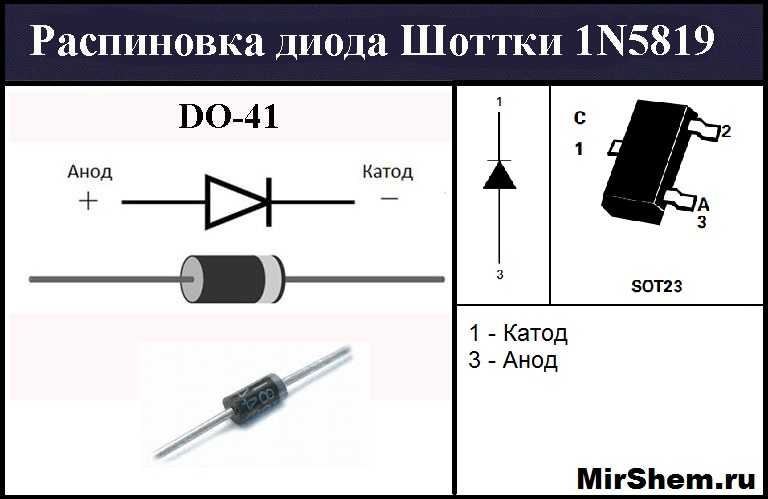

Полярность диодов 1N5817

Очень важными моментами для монтажа любых компонентов печатной платы являются правильное определение и соблюдение полярности. С обозреваемой моделью диода в этом плане все просто – сторону корпуса, где располагается вывод катода, снабжают полосой другого цвета (зачастую светлого), оборачивающейся вокруг корпуса. Анодный вывод никак специально не помечают. На остальной части корпуса наносят лаконичную маркировку тем же красящим составом, каким выполнена полоса.

Монтаж диода 1N5817 на плату

Монтаж компонентов диодной серии 1n5817-1n5819 реализуется посредством припаивания с использованием технологии ТНТ. В этом случае выводы устанавливаются в специально подготовленные на плате дырочки. Сам корпус может помещаться как параллельно поверхности, так и перпендикулярно. Что касается максимального значения температуры, оно не должно превышать +250 градусов Цельсия, время его воздействия допускается не больше, чем 10 секунд. Пониженная и повышенная средовые температуры тоже имеют ограничения: не меньше -65 и не больше +150 градусов, соответственно.

Закрытый диод Шоттки

Диодный элемент считается закрытым в ситуации блокировки им прохождения тока. В некоторых случаях такая установка диода практикуется целенаправленно. Достоверно оценить, насколько хорошо элемент проводит электроток, можно, воспользовавшись измерительным прибором (амперметром или мультиметром) и узнав величину проходящего тока.

Открытый и закрытый диоды

Открытый диод Шоттки

На схемах диодные элементы обозначаются как стрелки, демонстрирующие направление прохождения тока в ситуации открытости диода. В нормальных условиях эта ситуация создается подсоединением анода к положительному полюсу источника тока (или напряжения), а катода – к отрицательному. Помимо этого, обязательно, чтобы напряжение превышало порог, при котором элемент начинает открываться (около 0,5 В). Проверить прохождение можно, замерив ток измерительным прибором. Косвенным показателем может быть напряжение – результаты измерения должны превышать порог и отвечать прямому соединению.

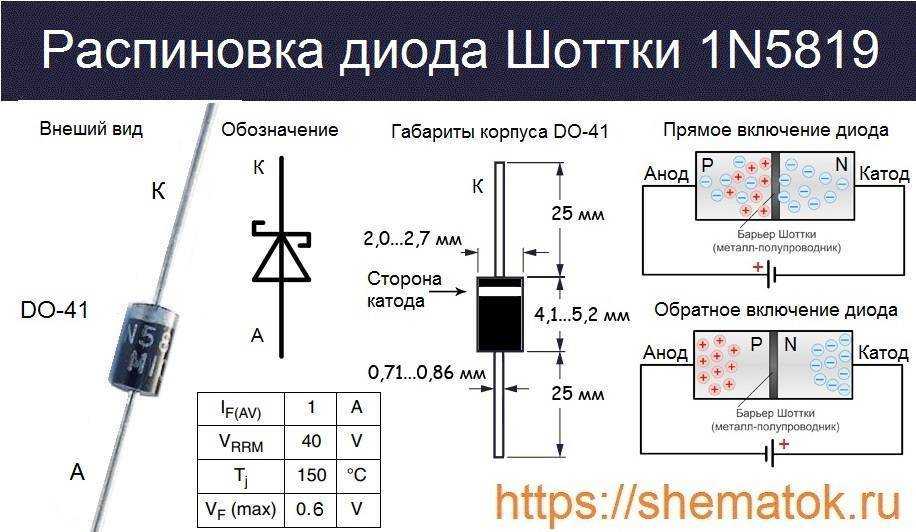

Устройство диода Шоттки 1N5817

Используемые для производства диодов корпусы-цилиндрики принадлежат к типажу DO-41. Сделаны они из литой пластмассы, с боковых сторон (донец) цилиндра помещаются луженые стержневые выводные элементы, обладающие поляризацией. Делают эти стержни из проволоки. В отношении горючести диодные тела проходят по категории UL 94 со спецификацией V-0. Это обозначает, что завершение горения происходит по истечении 10 секунд.

Технические характеристики диода SK34

Постоянное обратное напряжение диода, макс………………………………..40В *
Переменное обратное напряжение диода, макс ………………………………28В
Средний прямой ток за период, макс…………………………………………….3А
Импульсный прямой ток за период, макс ………………………………………100А
Постоянное прямое напряжения диода, при 1А……………………………….0,5В
Постоянный обратный ток диода, при 25С……………………………………..0,5мА
Температура рабочая, макс………………………………………………………..+125°С
Температура рабочая, мин…………………………………………………………-55°С
Корпус………………………………………………………………………………….SMC / DO-214AB **
Изготовитель………………………………………………………………………….PANJIT, Тайвань

* Большее максимальное обратное напряжение обеспечивают диод Шоттки SX36 до 60В 3А в SMA и диод в корпусе SMC- MB310 Шоттки на 100В 3А. **В корпусе меньшего типоразмера – SMA поставляется аналогичный диод Шоттки на SX34 на 40В 3А.

Диод Шоттки SK34 имеет пластмассовый корпус с плоскими выводами. Диод предназначен для автоматического монтажа на поверхность печатной платы

Аналог 1N5819

Часто при работе с платами возникает вопрос, как подобрать для компонента 1n5819 аналог отечественный. Полноценных заменителей на рынке не существует, но российские производители выпускают ряд изделий, которые допускается использовать в качестве аналога. Это модели КД268-КД273, а также КД238.

Нужно помнить! Они выпускаются в несколько ином исполнении корпуса – Т0-220. В Белоруссии производят диод КДШ2105В, имеющий эксплуатационные характеристики, идентичные 1n5819.

Рассматриваемый диод отличается высоким быстродействием и меньше понижает напряжение, по сравнению со стандартными изделиями, что делает его использование выгодным в ряде ситуаций. При установке изделия нужно правильно определить полярность.

Падение напряжения на диоде Шоттки

Если же подать прямой ток на диод, то на диоде будет «оседать» напряжение. Это падение напряжения называется прямым падением напряжения на диоде. В даташитах обозначается как V_f, то есть Voltage drop.

прямое падение напряжения на диоде

Если пропустить через такой диод прямой ток, то мощность, которая будет на нем рассеиваться, будет определяться формулой:

где

P — мощность, Вт

V_f — прямое падение напряжение на диоде, В

I — сила тока через диод, А

Поэтому, одним из главных преимуществ диода Шоттки является то, что его прямое падение напряжения намного меньше, чем у простого диода. Следовательно, он будет меньше рассеивать тепло, или простым языком, меньше нагреваться.

Давайте рассмотрим один из примеров. Возьмем диод 1N4007. Его прямое падение напряжения составляет 0,83 Вольт, что типично для простого полупроводникового диода.

падение напряжение на диоде в прямом включении

В настоящий момент через него проходит сила тока, равная 0,5 А. Давайте рассчитаем его рассеиваемую мощность в данный момент. P=0,83 x 0,5 = 0,415 Вт.

Если рассмотреть этот случай через тепловизор, то можно увидеть, что его температура корпуса составила 54,4 градуса по Цельсию.

Теперь давайте проведем тот же самый эксперимент с диодом Шоттки 1N5817. Как вы видите, его прямое падение напряжения составило примерно 0,35 В.

падение напряжения на диоде Шоттки при прямом включении

При прохождении силы тока через диод Шоттки в 0,5 А, мы получим рассеиваемую мощность P=0,5 x 0,35 = 0,175 Вт. При этом тепловизор нам покажет, что температура корпуса уже будет 38,2 градуса.

Следовательно, Шоттки намного эффективнее, чем простой полупроводниковый диод в плане пропускания через себя прямого тока, так как он обладает меньшим падением напряжения, а следовательно, меньше рассеивает тепло в окружающее пространство и меньше нагревается.

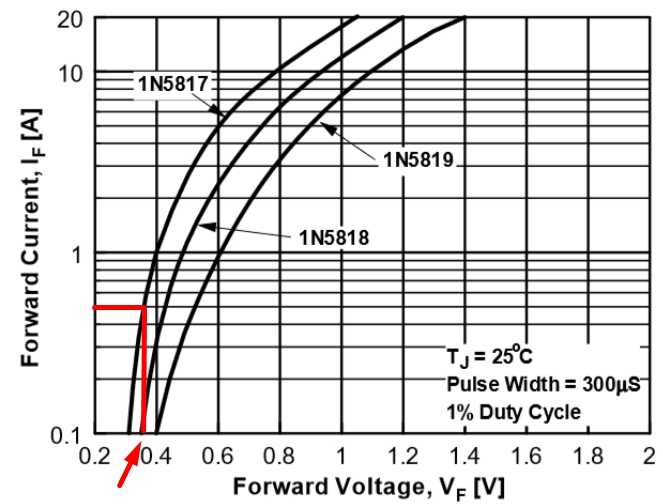

Прямое падение напряжения можно также посмотреть и в даташитах. Например, прямое падение напряжения на диоде Шоттки 1N5817 можно найти из графика зависимости прямого тока от падения напряжения на диоде Шоттки

график зависимости прямого тока от напряжения

В нашем случае если следовать графо-аналитическому способу, то мы как раз получаем значение 0,35 В

Диагностика диодов Шоттки

Проверка и точная диагностика диодов Шоттки, на практике, является достаточно непростым делом, т. к. многое здесь определяется типом используемого измерительного прибора и опытом подобных измерений, хотя определить обычный пробой одного или двух диодов диодной сборки Шоттки не составляет особого труда. Для этого необходимо выпаять диодную сборку и проверить тестером оба диода согласно схеме на рис. 5. При подобной диагностике тестер необходимо установить в режим проверки диодов. Неисправный диод в обоих направлениях покажет одинаковое сопротивление (как правило, очень малое, т. е. покажет короткое замыкание), что и указывает на его непригодность для дальнейшего использования. Однако явные пробои диодных сборок в практике встречаются очень и очень редко.

В основном же, приходится иметь дело с утечками (причем зачастую с тепловыми утечками) диодов Шоттки. А вот утечки, выявить таким способом невозможно. «Утекающий» диод при проверках тестером в режиме «диод» является в подавляющем большинстве случаев полностью исправным. Гарантированную точность диагностики, на наш взгляд, позволяет дать только такой метод, как замена диода на заведомо исправный аналогичный прибор.

Но все-таки, выявить «подозрительный» диод можно попытаться с помощью методики, заключающейся в измерении сопротивления его обратного перехода. Для этого будем пользоваться не режимом проверки диодов, а обычным омметром.

Итак, устанавливаем предел измерений на значение и измеряем обратное сопротивление диода (рис. 6). Как показывает практика, исправные диоды на этом пределе измерений должны показывать бесконечно большое сопротивление.

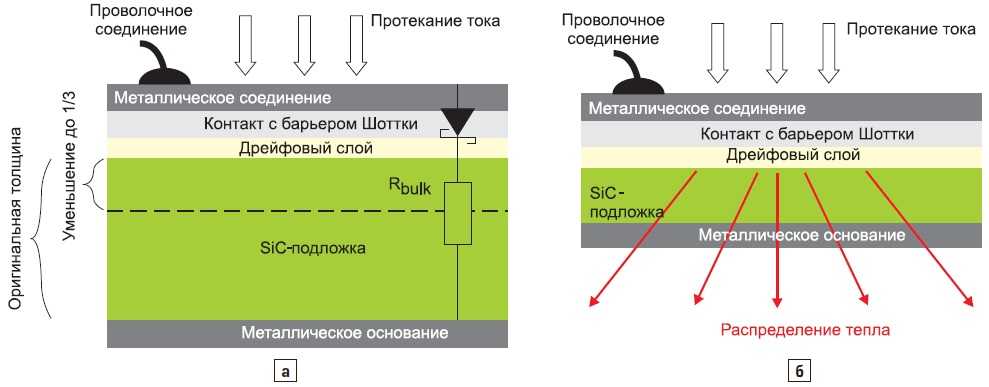

Принцип работы диода Шоттки.

Если же при измерении выявляется некоторое, как правило, небольшое сопротивление (2–10 КОм), то такой диод можно считать «очень подозрительным» и его лучше заменить, или хотя бы проверить методом замены. Если же проводить проверку на пределе измерений , то даже исправные диоды могут показывать в обратном направлении очень небольшое сопротивление (единицы и десятки кОм), поэтому и рекомендуется использовать предел . Естественно, что на больших пределах измерений (2 Мом, 20 Мом и т. д.) даже абсолютно исправный диод оказывается полностью открытым, т. к. его p-n переходу прикладывается слишком высокое (для диодов Шоттки) обратное напряжение. На пределе можно проводить проверку сравнительным методом, т. е. брать гарантированно-исправный диод, измерять его обратное сопротивление и сравнивать с сопротивлением проверяемого диода. Значительные отличия в этих измерениях будут указывать на необходимость замены диодной сборки.

Иногда встречаются ситуации, когда выходит из строя только один из диодов сборки. В этом случае неисправность также легко выявляется методом сравнения обратного сопротивления двух диодов одной сборки. Диоды одной сборки должны иметь одинаковое сопротивление. Предложенную методику можно дополнить еще и проверкой на термическую устойчивость. Суть этой проверки заключается в следующем. В тот момент времени, когда проверяется сопротивление обратного перехода на пределе измерений (см. предыдущий абзац), необходимо коснуться разогретым паяльником контактов диодной сборки, обеспечивая тем самым прогрев ее кристалла.

Неисправная диодная сборка практически мгновенно начинает «плыть», т. е. ее обратное сопротивление начинает очень быстро уменьшаться, в то время как исправная диодная сборка достаточно долго удерживает обратное сопротивление на бесконечно большом значении. Эта проверка очень важна, т. к. при работе диодная сборка сильно нагревается (не зря же ее размещают на радиаторе) и вследствие нагрева изменяет свои характеристики. Рассмотренная методика обеспечивает проверку устойчивости характеристик диодов Шоттки к температурным колебаниям, ведь увеличение температуры корпуса до 100 или 125°C увеличивает значение обратного тока утечки в сто раз (см. данные табл. 1).

Вот так можно попытаться проверить диод Шоттки, однако предложенными методиками не стоит злоупотреблять, т. е. не следует проводить проверки на слишком большом пределе измерений сопротивления и слишком сильно разогревать диод, т. к. теоретически, все это может привести к повреждению диода.

Кроме того, из-за возможности отказа диодов Шоттки под действием температуры, необходимо строго соблюдать все рекомендуемые условия пайки (температурный режим и время пайки). Хотя надо отдать должное производителям диодов, так как многие из них добились того, что монтаж сборок можно осуществлять при высокой температуре 250 °C в течение 10 секунд.

Определение типа элемента

Хорошо если размер корпуса позволяет нанести на нем хоть сколько-нибудь понятную маркировку. Но чаще всего диоды настолько малы, что их трудно маркировать даже цветом. В этом случае отличить диод от стабилитрона, например, не представляется возможным, ведь они как близнецы-братья.

В подобных ситуациях поможет лишь принципиальная схема аппарата, из которого извлечен элемент. В соответствии с ней можно определить тип компонента и его марку. Если же отсутствует эта информация, можно попробовать поискать принципиальную схему ремонтируемого аппарата в интернете или сделать фотоснимок элемента и также обратиться в Сеть и провести поиск по изображению.

2.4. Гетеропереходы

В контактной области возникнет электрическое поле, образованное этими зарядами, и будет иметь место изгиб энергетических зон. Прямое падение напряжения на переходе Шоттки меньше, чем у типового электронно-дырочного перехода.

При идентичных параметрах собранных таким образом элементов обеспечивается надежность работы всего устройства, в первую очередь, за счет единой температуры. Прямое падение напряжения 0,2 — 0,4 вольта наряду с высоким быстродействием единицы наносекунд — несомненные преимущества диодов Шоттки перед p-n-собратьями. Их можно обнаружить в довольно экзотических приборах, таких как приёмники альфа и бета излучения, детекторах нейтронного излучения, а в последнее время на барьерных переходах Шоттки собирают панели солнечных батарей. Доступный, надежный, отличается широкой сферой применения благодаря особенностям в своей конструкции. Особенности и принцип работы диода Шоттки Как работает диод Шоттки?

На пределе «20кОм» обратное сопротивление определяется как бесконечно большое. Во-первых, кратковременное превышение критического напряжения мгновенно выведет диод из строя.

В прямом направлении ток растет по экспоненте вместе с ростом прикладываемого напряжения. При более высоком значении они ведут себя как обычные диоды. Ток термоэлектронной эмиссии с поверхности твердого тела определяет уравнение Ричардсона: Создадим условия, когда при контакте полупроводника, например n-типа, с металлом термодинамическая работа выхода электронов из металла была бы больше, чем термодинамическая работа выхода электронов из полупроводника.
Обзор диодов шоттки с общим анодом и общим катодом. Тест транзистора 13007

1N5819, диод Шоттки (40В 1А/25А)DO-41

Информация для заказа

Номенклатурный номер 7052 Заводская упаковка: лента на катушке по 3000 шт.

Характеристики

Производитель	KLS Electronic
Кол-во диодов	1
Максимальное постоянное обратное напряжение,В	40
Максимальный прямой (выпрямленный за полупериод) ток,А	1
Максимальное импульсное обратное напряжение,В	48
Максимально допустимый прямой импульсный ток,А	25
Максимальный обратный ток,мкА 25гр	1
Максимальное прямое напряжение,В при 25гр.	0.6
при Iпр.,А	1
Рабочая температура,С	-65.00. 125.00
Корпус	DO204AL(DO-41)
Способ монтажа	в отверстие

Показать весь текст

Наименование	Цены, руб. с НДС	Условие поставки	Наличие	Купить
1N5819, диод Шоттки (40В 1А/25А)DO-41 KLS Electronic 7052	от 2000 — 1.40 от 1400 — 1.55 от 800 — 1.70 от 200 — 1.85 от 1 — 4.00	под заказ цена ориентировочная	нет

Цена зависит от количества. Укажите требуемое количество и вам будут предложены лучшие цены и условия поставки.

Наименование	Цены, руб. с НДС	Условие поставки	Наличие	Купить
1N5819, диод выпрямительный 40В 1А Yangjie (YJ) 2011279266	от 5000 — 1.32 от 3500 — 1.36 от 2000 — 1.41 от 500 — 1.45 от 1 — 2.00	со склада	15587 шт.
1N5819 DC Components 2010978387	от 2000 — 2.51 от 1400 — 2.57 от 800 — 2.64 от 200 — 2.70 от 1 — 3.00 Потребуется 100% предоплата	1-3 недели	1787 шт.
1N5819, DO-41, Шоттки 40V 1A 0.6V Galaxy ME 2001462753	от 3512 — 1.50 от 1756 — 1.80 от 878 — 2.35 от 439 — 3.32 от 1 — 4.36 Потребуется 100% предоплата	5 дней	805 шт.
1N5819, DO-41 MIC 2011516600	от 5000 — 1.62 от 1640 — 1.93 от 820 — 2.51 от 410 — 3.51 от 1 — 4.57 Потребуется 100% предоплата	5 дней	182 шт.
1N5819, Диоды и сборки выпрямительные STMicroelectr. 2014967017	от 5 — 4.69 от 4 — 4.96 от 2 — 5.24 от 1 — 5.51 от 1 — 6.00 Потребуется 100% предоплата	5 дней	6116 шт.
1N5819, DO-41 STMicroelectr. 2011284290	от 2000 — 2.68 от 1109 — 3.12 от 555 — 3.87 от 278 — 5.14 от 1 — 6.44 Потребуется 100% предоплата	5 дней	5791 шт.
1N5819, Диод Шоттки 40В 1А/25А STMicroelectr. 2011428211	от 1000 — 17.17 от 700 — 17.61 от 400 — 18.06 от 100 — 18.50 от 1 — 20.00 Потребуется 100% предоплата	1-2 недели	10000 шт.
1N5819, диод 40В 1А LGE 2013037871	от 9000 — 1.06 от 6300 — 1.10 от 3600 — 1.13 от 900 — 1.17 от 1 — 2.00	под заказ цена ориентировочная	нет
1N5819, диод HOTTECH 2012016931	от 8000 — 1.21 от 5600 — 1.25 от 3200 — 1.29 от 800 — 1.33 от 1 — 2.00	под заказ цена ориентировочная	нет
1N5819 STMicroelectr. 2015519664	от 10500 — 2.96 от 7350 — 3.01 от 4200 — 3.06 от 1050 — 3.11 от 1 — 4.00	под заказ цена ориентировочная	нет
