Технические характеристики
Корпус полупроводников изготавливается из пластика, стойкого к тепловому воздействию, а кристалл – из нитридов галлия или индия. Приборы этой серии могут оснащаться кристаллами с белым, красным, зеленым, синим, реже с желтым цветами свечения. Для защиты от внешнего воздействия кристалл залит прозрачным компаундом. Нередко в компаунд добавляется люминофор.

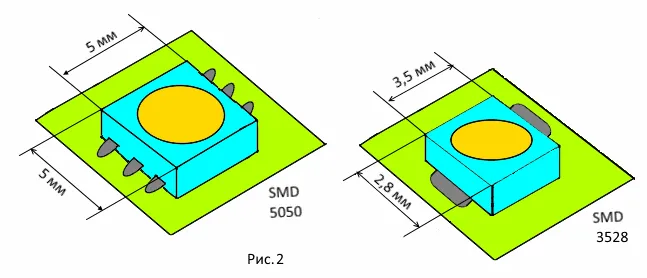

Корпус прибора имеет размеры 3.5 х 2.8 мм (отсюда и наименование). Остальные габариты smd 3528 приведены на рисунке ниже.
Внутренняя схема источника света довольно проста – кристалл подключен к двум монтажным площадкам, расположенным на корпусе, которые одновременно являются радиаторами охлаждения.
Электрические характеристики SMD 3528, в частности рабочее напряжение и создаваемый световой поток, зависят от материала, из которого изготовлен кристалл, и цвета свечения. Обратимся к datasheet и для начала рассмотрим общие электрические характеристики сверхъярких светодиодов SMD 3528.
Основные максимально допустимые параметры SMD 3528:
- Мощность рассеяния кристаллом, мВт – 150.
- Прямой ток, мА – 50.
- Импульсный (не более 0.1 мс) ток, мА – 200.
- Обратное напряжение, В – 5.
- Температура эксплуатации, °С – -40…+90.
- Температура пайки:
- феном – 240 °С/10 сек;
- паяльником – 350 °С/10 сек.
А теперь взглянем на характеристики светодиодов различного цвета свечения.
Основные характеристики для красных
| Параметр | Обозначение |
Состояние |
Значение | ||
| минимальное | типовое | максимальное | |||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 1.7 | 2.4 | |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | ||
| Длина волны, нм | WLD | при прямом токе 20 мА | 620 | 635 | |
| Сила света, мкд | IV | при прямом токе 20 мА | 200 | 500 | |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |
Основные характеристики для желтых
| Параметр | Обозначение |
Состояние |
Значение | ||
| минимальное | типовое | максимальное | |||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 1.7 | 2.4 | |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | ||
| Длина волны, нм | WLD | при прямом токе 20 мА | 580 | 592 | |
| Сила света, мкд | IV | при прямом токе 20 мА | 300 | 500 | |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |
Основные характеристики для зеленых
| Параметр | Обозначение |
Состояние |
Значение | ||
| минимальное | типовое | максимальное | |||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 2.8 | 3.6 | |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | ||
| Длина волны, нм | WLD | при прямом токе 20 мА | 515 | 530 | |
| Сила света, мкд | IV | при прямом токе 20 мА | 400 | 2 000 | |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |
Основные характеристики для синих
| Параметр | Обозначение |
Состояние |
Значение | ||
| минимальное | типовое | максимальное | |||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 2.8 | 3.6 | |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | ||
| Длина волны, нм | WLD | при прямом токе 20 мА | 460 | 475 | |
| Сила света, мкд | IV | при прямом токе 20 мА | 300 | 600 | |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |
Чем 3528 отличается от 5050, 2835 и других светодиодов?
Светодиод 3528 был разработан довольно давно и на сегодняшний день считается слегка устаревшим. В чем его отличие от более «молодых» собратьев? Для начала сравним его с SMD 2835, имеющим те же размеры – 3.5 х 28 мм.
Несмотря на одинаковые размеры отличить их несложно. Во-первых, у 2835 больше светоизлучающая поверхность, а значит, и больший угол рассеяния. Во-вторых, у него больше контактные площадки, а это обеспечивает лучший теплоотвод и позволяет установить кристалл большей мощности и повышенной яркости, чем производители и воспользовались. Типовая мощность 3528 составляет 0.06-0.08 Вт, тогда как у 2835 этот показатель примерно в 3 раза выше. Так же разнятся и создаваемые ими световые потоки.
Полезно! Если SMD 3528 годятся в основном лишь для подсветки, то 2835 можно использовать и для создания полноценных осветительных приборов.
Что касается серии 5050, то тут отличия более существенны. Во-первых, 5050 имеет несколько большие размеры – 5.0 х 5.0 мм. Но, главное, в одном корпусе производители установили три кристалла разного цвета свечения – красный, зеленый и синий. Именно поэтому такие светодиоды нередко называют RGB (не путать с RGB лентой!).
Во-первых, это существенно повышает светоотдачу, а, во-вторых, регулируя яркость свечения кристаллов, можно получить практически любой цвет, включая белый. Таким образом, при помощи серии 5050 можно не только организовать полноценное освещение любой цветовой температуры, но и использовать приборы для декоративной, в том числе динамичной, подсветки, меняя яркость свечения кристаллов вручную или при помощи специальных контроллеров.
Но не все светодиоды 5050 RGB, есть и белые светодиоды, в этом случае устанавливаются 3 кристалла белого цвета.
В чем разница между smd 3528 и smd 5050. какие из них лучше?
Светодиоды давно признаны самым надёжным, экономичным и экологичным типом освещения. По спектру, эффективности светоотдачи и компактности у них попросту нет конкурентов. Цена этих преимуществ – достаточно высокие требования к источнику питания и значительное тепловыделение.
Любое устройство с мощностью более 20 Вт/м.кв во избежание перегрева требует теплоотвод. Для светодиодов это обязательное условие для стабильной и длительной работы, поскольку перегрев матрицы приводит к её быстрому выгоранию.
Конструктивные особенности светодиодов
Сравним параметры мощности самых распространённых светодиодов
Это мощность матрицы при условии сплошного монтажа. Естественно, в светодиодной лампе, и тем более в светодиодной ленте плотность монтажа элементов значительно ниже.
Необходимость в дополнительном теплоотводе возникает, когда корпус в котором находятся светодиоды исключает свободную рециркуляцию воздуха – светодиодные прожекторы, мощные светодиодные ленты при монтаже в желобах.
Конструкция всех диодов 3528 – однокристальный элемент с мощностью светового потока 6-9 люмен. В матрице 5050 располагается три таких кристалла, чем обусловлено пропорциональное увеличение яркости и мощности.
Модели с маркировкой 5630 и 5730 собраны на кристаллах повышенной плотности, поэтому имеют более высокую яркость, сравнительно с 5050 и более высокую теплоотдачу.
Критерии выбора светодиодной матрицы
При выборе типа матрицы желательно достичь оптимального соотношения затраты/результат.
Чтоб понять какие лучше smd 3528 или 5050, нужно понимать, что три светодиода 3528 соответствуют по яркости одному 5050, но стоимость их на 30% выше. Их использование целесообразно, когда требуется мягкий рассеянный свет, например, для ночной подсветки.
Создание двухрежимной системы освещения
Освещение с ванной комнате, туалете
Оптимальный вариант организации освещения предусматривает возможность двух режимов освещения: стандартное и ночной режима подсветки. Для этих целей можно использовать светодиодные ленты на элементах 3528 и 5050.
С точки зрения финансов, модули на матрице 5050 более выгодны, поскольку обходятся на треть дешевле, чем лента на светодиодах 2538. Именно их традиционно используют для монтажа основного освещения. Но ночью находиться в помещении, когда на вас светит лампочка мощностью 100 Вт не очень комфортно.
Уменьшить яркость возможно двумя способами: установить диммер для светодиодной ленты либо параллельно основному освещению смонтировать менее мощную ленту на 3528 диодах. Но для такого небольшого помещения стоимость диммера обойдется ощутимо дороже нескольких метров ленты.
Подсветка жилой комнаты
Для помещений с большой площадью яркость освещение выгоднее регулировать диммером для светодиодной ленты. Это значительно рентабельнее монтажа двух самостоятельных источников освещения.
Отличия SMD 5050, 2835 и 3528
2835 – компактный вариант 5050, который используют при создании источников повышенной яркости. Между светодиодом 2835 и 5050 отличие лишь в размере светоизлучающего слоя и площади теплоотвода, у 2835 она больше.Часто путают 3528 и 2835 диоды. Несмотря на одинаковые размеры это разные классы изделий.
Светодиодные ленты повышенной яркости нашли применение рекламе для создания светящихся конструкций, когда при минимальных размерах необходима высокая яркость.
Для бытового освещения такой тип не подойдёт. Меньший размер светоизлучателя даёт более узкий пучок, из-за чего будут перепады зон освещённости, чего не наблюдается у диодов с типоразмером 5050.
Оцените, пожалуйста, статью. Мы старались:) (Пока оценок нет)Загрузка…
Мощность блока питания: как рассчитать параметр
Виды блоков питания для светодиодных лент
Подключение осветительного прибора происходит через блок питания, изменяющий параметры сетевого напряжения в 220 В. Рабочие показатели прибора 12 или 24В. Преобразователи бывают:
- открытые (для монтажа в сухом помещении);
- герметичные (для установки на улице и в местах с высокой влажностью).
При выборе блока ориентируются на мощность светодиодной ленты. Параметр преобразователя должен быть выше на 20-30%. Мощность 1 м светильника указывает производитель. Для расчета общего потребления этот показатель умножают на количество метров отрезка. При отсутствии данных можно воспользоваться специальной таблицей, где сведены мощности распространенных типов лент. Пример расчета:
- удельная мощность 4,8 Вт;
- длина 10 м.
4,8X10=48 Вт с учетом запаса 30% — 62,4 Вт.
Цвет светодиодной ленты
Светодиодные ленты бывают как монохромными, то есть одноцветными, так и полноцветными.
Одноцветные ленты выпускают в следующих стандартных цветах: красные, зеленые, синие и желтые, а также два типа белого цвета – белый холодный и белый тёплый.
Полноцветная или RGB лента изменяет свой оттенок с использованием пульта и контроллера. Лента состоит из RGB светодиодов, которые состоят из трех кристаллов – красного, зеленого и синего. Смешение этих трех цветов позволяет получить множество оттенков.
 |
|---|
| Рис. 10. RGB светодиод из трех кристаллов под микроскопом |
|
Какой цветности светодиодную ленту использовать для Для подсветки мебели лучше использовать многоцветную RGB ленту, потому что одноцветная светодиодная лента со временем может надоесть и у нее ограниченные варианты дизайнерского применения. |
|
|
Подведем итог, какая нужна нам светодиодная лента для подсветки мебели 1. SMD 3528 с плотностью 60 светодиодов на метр, с напряжением питания 12V, цвет свечения W, WW, R, G, И или Y и классом защиты IP 33 2. SMD 5050 с плотностью 30 светодиодов на метр, с напряжением питания 12V, цвет свечения RGB (полноцветное свечение) и классом защиты IP 33. Второй вариант для нас будет более интересен, потому что этот тип ленты имеет варианты полноцветных светодиодных лент, в отличие от первого типа ленты. |
Читайте далее:
|
История изобретения и развития технологии LED
Как и многие другие технологии, световое излучение полупроводников было обнаружено случайно. В ходе экспериментов. Его первооткрывателем считается британец Генри Раунд. В 1907 году он увидел слабое свечение при протекании электрического тока через соединение металла и карбида кремния. На катоде он отметил излучение света жёлтого, зелёного и оранжевого цветов.
Через 16 лет аналогичное явление обнаружил советский физик Олег Лосев. Он тоже не преследовал цели получить источник света, так как работал над детекторами радиоволн. В 1927 году этот эффект был запатентован под определением “световое реле”. В 1942 году Лосев умер, а его открытие на долгое время было забыто.
Олег Лосев
Следующие 20 лет учёным было не до света. Тем более, что в те годы с этим отлично справлялась лампа накаливания. Лишь в 1962 году американцы, можно сказать, заново открыли то, о чём 40 лет назад говорил Лосев. Технологию изучили более подробно, развили и начали серийное производство первых светодиодов.
Сначала светодиоды были только красные и жёлтые. Светили они тускло. Стоили очень дорого — 200 долларов за штуку. Чуть позже технологию освоили ещё лучше. Стоимость изделий удалось снизить, и светодиоды массово стали появляться в роли индикаторов на различной технике тех лет. Например, в карманных калькуляторах известной фирмы HP.
То, что мы сегодня называем SMD светодиодами, появилось в 1983 году. Разработки и массовое производство организовала другая известная “калькуляторная” фирма — Citizen.
LED подсветка монитора компьютера
Рывок ЛЕД технологии приходится на девяностые годы прошлого века, которые у нас принято называть лихими. Сделали его японцы. Было освоено производство недорогих светодиодов практически всех цветов — от красного до синего. Белые тоже появились в этот период. Они были изготовлены на основе синих с применением люминофорного покрытия.
В начале двухтысячных годов белые светодиоды начали использоваться в гаджетах — для эффективной подсветки жидкокристаллических дисплеев. Этот принцип дожил и до наших дней — LED подсветка есть в смартфонах, телевизорах, ноутбуках, планшетах, часах
Причин тому две — компактность и крайне низкое энергопотребление, что особенно важно для мобильных устройств
Класс защиты
Светодиодная лента с разными степенями защиты
Уровень защищенности изделия от влаги и пыли учитывается при выборе осветительного прибора. В маркировке он указан после букв IP. Первая цифра показывает степень защиты от пыли, вторая – от влаги. Показатель информирует о герметичности печатной платы. Она бывает открытая, изолированная силиконом или ПВХ покрытием. Чем выше значения кода, тем надежнее защищен осветительный прибор:
- IP20 – монтаж в жилых комнатах;
- IP44 – устройство для кухни или ванной;
- IP54 – используется для подсветки на улице;
- IP68 – высшая степень герметичности, устройство работает под водой.
Что это и из чего состоит?
Наверняка вы видели в соц. сетях у своих друзей или знакомых, эффектную подсветку плинтуса или монитора компьютера выполненную из набора небольших лампочек. Это и есть светодиодные ленты.
Их основа — полоса диэлектриков в толщину 0.2 мм, на ней находится токопроводящая дорожка, а на них располагаются контактные площадки на которые осуществляется монтаж светодиодов. Так же на ленте присутствуют резисторы уменьшающие потребляемый ток. Чем крупнее светодиоды и чем выше их плотность, тем ярче будет свечение.
Каждая лента — это набор модулей, на каждом из них стоят светодиоды и резисторы. Чаще всего модули можно разрезать или наоборот добавлять их. Обратная сторона светодиодов самоклеящаяся, что упрощает её монтаж.
Для работы ленты необходим блок питания подающий на светодиоды ток (обычно 12 В, понижая исходные из розетки 220 В).
Про мощность лент
Если вам нужно очень слабое ночное освещение, используйте ленту с мощностью 2,4 Вт на метр. Если разместить такую полосу в прихожей вдоль потолка или плинтуса, вы не споткнетесь. Если на улице ночь, но не очень тускло, для подсветки контуров можно также использовать 5 ватт на метр. Для освещения ступеней лестницы вполне достаточно 5-8 Вт на метр. Если требуется более высокая мощность, 7,2 — 10 Вт на метр. Более 10 ватт на метр (15-30 ватт) считается основным освещением, а не декоративным/ночным.
Ленту мощностью более 12 Вт на метр следует устанавливать на теплоотводящий алюминиевый профиль, чтобы избежать перегрева. Где-то написано, что требуется профиль на 10 ватт на метр, но, на мой взгляд, это не обязательно.
Светодиодные ленты RGB, RGBW и RGBWW
(«БЕГУЩАЯ ВОЛНА»)
Светодиодная
лента «Бегущий огонь» это новый тип RGB лент с управлением каждого
светодиода. Позволяет создавать разнообразные эффекты «Бегущий огонь»,
который на обычной RGB ленте не воспроизвести. С помощью контроллера
«Бегущий огонь» появляется возможность создавать сложные цветодина-
мические эффекты. Длина ленты 5 м на котором расположено 150
светодиодов. Влагозащищенная лента «Бегущий огонь» IP 65 легко
используется на улице.
Светодиодная лента «Бегущий огонь» широко применяется в подсветке
интерьеров, баров, ресторанов, в подсветке контура плинтуса, потолка,
создавая неповторимые эффекты.
Моменты, на которые нужно обратить внимание
Cветодиодная лента на 36V
С увеличением потребительского спроса количество светодиодов на
лентах стремительно растет, и, как следствие, неумолимо растет
потребляемая мощность лент. При этом ток, проходящий по печатным
проводникам светодиодной ленты, возрастает до 4-5 Ампера и выше! Из-за
протекания больших токов токопроводящие дорожки ленты сильно
нагреваются, а также возникают значительные перепады напряжения и
яркости на разных концах ленты.
Сильный нагрев резко сокращает срок службы светодиодов, и самый
надежный способ снизить нагрев — уменьшить протекаемый ток. Это
реализовано в новой светодиодной ленте 36V.
Повышение напряжения питания до 36В резко уменьшает потребляемый ток,
что устраняет перегрев печатной платы. Еще один положительный эффект —
идеальная равномерность свечения ленты по всей длине за счет уменьшения
перепадов напряжения. В тоже время, 36 Вольт – это безопасное для
использования напряжение.
В нашем каталоге представлены открытая светодиодная лента 36V на
ЧИП-светодиодах 3528 или 5050, стандартная, двойная 2Х и двухрядная 2х2.
Доступны все оттенки белого и мультицвет RGB: Белый Холодный, Белый, Белый Дневной и Белый Теплый.
Для питания светодиодных лент 36 Вольт предлагаются со склада контроллеры, диммеры и источники напряжения.
Срок службы
Сгоревшие LED элементы
Срок службы светодиодной ленты 12в для подсветки потолка зависит от условий эксплуатации. Если она работает в требуемых температурных и электрических условиях, то она проработает положенные 20-50 тыс. часов. По международным нормам по истечение указанного срока работы её яркость снизится на 30%, но не все следуют этим правилам, могут использовать 50%. Чем дороже стоит, тем лучше светодиоды установлены, ресурс может быть и 50,000 часов,
Если вы сэкономили на алюминиевом профиле для отвода тепла, то ждите перегрева. Ресурс можно продлить, если вы купите помощней, но эксплуатировать будете в щадящих условиях. Например, вы купили модель SMD 5050 на 14,4 Вт/м., но она требует профиль если потребление электро энергии выше 10 Вт/м. На источниках питания типа электронный трансформатор есть регулятор выходного напряжения, маркируется как «ADJ». C его помощью вы понизите мощность до 8-10 Вт/м. Светодиоды будут светить в режиме ниже номинального, что увеличит их ресурс.
Многообразие видов светодиодных лент
Как подобрать светодиодную ленту
Характерные отличия, разница светодиодных лент
4.1 Таблица 2.
| Параметры | Тип smd 3528 | Тип smd 5050 |
| Диод (лм) | 5 | 18 |
| Комплект (штук/метр) | 60 или 120; для большей яркости — 240. | 30 или 60. дополнительная яркость 120. |
| Световой поток ленты (люмен/метр) | 300 ή 600 | 540 ή 1080 |
| Выходная мощность (Вт/м) | оптимальный: 4.8 / 9.6 | 19,2 |
Для сравнения, 75-ваттный светодиод излучает световой поток 850 люмен. Освещение составляет 360 ? и светодиоды имеют направленный луч, который распространяется на 120 градусов. Данные приведены в таблице.
4.2 СД ленты отличают по качеству комплектующих элементов
При выборе обращают внимание на соотношение цена-качество и характеристики товара. И вот как делятся полосы: на профессиональную и экономическую категорию
Первые оснащены тщательно проверенными светодиодами и резисторами. В последнем случае используются более дешевые компоненты с более низкими требованиями к качеству и сроку службы.
4.3 СД ленты отличаются степенью защиты
Буквенно-цифровое обозначение классифицирует надежность корпуса от проникновения влаги и пыли. IP, например, означает защиту от проникновения. Первая цифра обозначает защиту от доступа, вторая — защиту от проникновения.
| Класс защиты | Особенность конструкции |
| IP-20 | На открытом воздухе |
| IP-65 | Частично защищены |
| IP-67 | Сохранено в кремнии |
| IP-68 | Инкапсулированный |
4.4 Различие СД лент по цветовой температуре
| Тип освещения | Название подразделения |
| Монохромный | 3528, а также 5050 |
| Многоцветный, любой оттенок | 5050 с управлением RGB |
Каждый диод излучает свет с определенной цветовой температурой. Доступны белый, теплый, холодный, желтый, а также основные цвета — красный, зеленый и синий.
Конструкция
В основе лежит плата гибкого типа, ширина которой — 8-20 мм. Лента подразделяется на маленькие сегменты. Любой из них представляет собой отдельную часть платы. На любой из этих частей имеются по 3 световых диода SMD и резистор, который ограничивает электроток. Соединение всех элементов является последовательным. Любой из световых диодов требует электронапряжения 3,2 В.
В случае соединения последовательным образом вся сборка нуждается в 9,6 В. Для записи такой сборки от электронапряжения 12 В последовательным способом в цепь электропитания устанавливают резистор отграничивающего действия, для которого сопротивление подбирают с расчётом используемой разновидности светодиодов SMD, нуждающихся в определённом электротоке.
Характеристика излучателей
3.1 Лента SMD 3528, состоящей из 60 светодиодов
В данной конструкции используются светодиоды с указанными выше размерами. Цветовая гамма, менее яркая, не ослепляющая глаза.
Подходит для контурного освещения и создания романтической атмосферы. Выделите элемент интерьера, нишу, потолочное освещение, полку в шкафу или барную стойку. Подчеркивает только контуры.
Световой поток составляет 420-450 люмен. Для этого требуется 4,8 Вт/м. По мощности она эквивалентна лампе накаливания мощностью 30 Вт.
Однако есть одна особенность, которую следует отметить.
Световой поток светодиода имеет угол луча 120 градусов, в то время как лампа накаливания освещает пространство вокруг себя под углом 360 градусов.
Эта светодиодная лента практически не выделяет тепла, поэтому для охлаждения не требуется алюминиевый радиатор или профиль. Длина блока составляет 5 см, то есть он обрезан до острия и к нему приклеены 3 светодиода. Он приклеивается на чистую поверхность и подключается к источнику питания.
3.2 SMD 3528, состоящей из 120 светодиодов
Рассчитан на напряжение 12 В. Выходные данные приведены в таблице. Диапазон излучения составляет 850-900 люмен. Блок размером 2,5 см, состоящий из трех светодиодов. При выборе длины полоса отрезается по метке. В стандартной версии светодиоды расположены без четкого расстояния между ними.
Их преимуществом является низкая мощность и высокий индекс светового потока (LFL).
Он используется для изготовления осветительных приборов и для контурного дизайна. Стандарт со 120 элементами имеет такой же световой поток, как и Premium с 60 диодами.
Цвет ожога может быть разным.
При установке планка размещается у потолка в месте соединения со стеной.
3.3 SMD 3528, состоящей из 240 светодиодов
Поставляется с напряжением 24 В. Ток излучения 1200 люмен (7-9 лм для одного). Размер блока 25 мм, состоит из шести элементов. Выходная мощность указана в таблице.
Светодиоды привариваются на минимальном расстоянии. Люминофорное покрытие имеет круглую форму. Полоса используется при отсутствии основного освещения путем наклеивания на алюминиевый профиль.
Большое количество светодиодов и высокая яркость обеспечивают солнечный загар. Низкая мощность используется для затенения объектов, оформления концертов и театральных костюмов. Для освещения приборных панелей и салонов автомобилей.
3.4 Таблица 1. SMD 3528
| Качество категории | Количество светодиодов (ватт/метр) | Мощность (Ватт/метр) | Мощность (В) | Страна-производитель |
| Средний (Стандарт) В силиконе Высший (Элит) В силиконе Герметичный | 60 Оптимизация | 4.8 Оптимальный | 12 Оптимальный | Китай Эстар |
| Средний (Стандарт) В силиконе Высший (Элит) В силиконе | 120 | 9,6 | 12 | То же |
| Превосходный (Элитный) | 240 | 19,2 | 24 | Estar |
Технические показатели
Технические характеристики светодиода smd 5050
Светодиод 5050, характеристики которого не являются едиными, входит в сортамент всех производителей, специализирующихся на лед освещении. Единственным общим параметром является только форма корпуса – квадрат, и его размеры – 5х5х1,6 мм. Все остальные показатели зависят от типа и цвета самой лампы. Выделим лишь лимитированные технические характеристики (допустимый предел):
- потребляемый ток – до 25 мА;
- разница напряжения – 1,8-3,4 В;
- интенсивность потока – 500-4500 мКд;
- угол излучения – 90-120°;
- максимальная температура – 60°С.
Покупая такую продукцию, необходимо обязательно обращать внимание на технические параметры. Серьезные крупные производители очень точно и четко дают всю исчерпывающую информацию, тогда как некоторые преимущественно китайские компании, наоборот, сильно искажают ее. Если лед лампы нужны для массового приобретения, а даташит вызывает сомнения, рекомендуем проводить фотометрические тесты для нескольких отдельно взятых образцов
Если лед лампы нужны для массового приобретения, а даташит вызывает сомнения, рекомендуем проводить фотометрические тесты для нескольких отдельно взятых образцов.
ВИДЕО: Диодные ленты на SMD 5050 И 3528 – сравнение
Технические характеристики светодиодной ленты
Чтобы выбрать наиболее подходящую светодиодную ленту для решения поставленной задачи освещения, необходимо правильно определить технические параметры. К ним относятся рабочее напряжение, тип светодиодов, количество светодиодов на метр, цвет света, цвет подложки, класс защиты и параметры резки.
Рабочее напряжение
Стандартное рабочее напряжение составляет 12 В. Эти планки оснащены источником питания постоянного тока.
Для лент с мощными светодиодами, которые создают большую нагрузку на плату, рабочее напряжение выше — 24 или 36 В. Некоторые версии могут работать с напряжением 220 В от бытовой сети.
Виды светодиодов
Тип светодиодов определяется их размером, который обозначается четырехзначным числом — 2835, 3528, 5060, 5730 и другие.
Типы диодов
Первые две цифры указывают длину светодиода в миллиметрах, вторые две цифры — ширину в миллиметрах. Так, наиболее распространенные светодиоды 3528 и 5050 имеют размеры 35х28 мм и 50х50 мм соответственно.
Число светодиодов на 1 метр
Плотность светодиодов на метр длины в первую очередь определяет яркость вспышки. Чем больше светодиодов, тем ярче будет лента.
Варианты плотности светодиодов типа 3528 LED на 5 см
Имеются различные версии со следующим количеством светодиодов на метр: 30, 60, 90, 120 и 240.
Цвет свечения
В зависимости от цвета светодиодные ленты делятся на монохромные — белого теплого и холодного свечения, синие, красные, зеленые, желтые, оранжевые и розовые, а также многоцветные RGB и RGBW.
Выбор цвета должен быть основан на будущих сценариях освещения в помещении.
Цвет основы
Подложка — это покрытие на лицевой стороне гибкой печатной платы. Доступны модификации с прозрачными, белыми, серыми и коричневыми подложками.
Цвет подложки влияет на внешний вид светодиодной ленты в выключенном состоянии. Поэтому его необходимо учитывать при установке на открытом воздухе. Если продукт находится в скрытых полостях или закрыт матовым световым коробом, цветом подложки можно пренебречь.
Класс защиты
Для светодиодных лент наиболее распространенными классами защиты от механического воздействия и влаги являются IP20, IP33, IP65, IP67, IP68.
Минимальный класс IP20 относится к обычным наружным полосам. Они не терпят физического контакта — их можно трогать, давить и стирать с них пыль. Однако они не должны контактировать с водой. Планки самого высокого класса IP68 покрыты толстым герметизирующим слоем, который защищает даже от ударных нагрузок и позволяет устанавливать их на дне бассейна.
Параметры резки
Параметр резки определяется шагом, при котором полоса может быть разделена на единицы минимальной длины света (MFL). Его также называют коэффициентом среза.
Параметр разреза
Основные параметры коэффициента разреза наиболее распространенных типов светодиодных лент приведены в таблице ниже.
| Тип светодиодной ленты | Коэффициент сокращения |
|---|---|
| SMD 3528 60 LED 12V | 3 светодиода — 5 см |
| SMD 3528 120 LED 12V | 6 светодиодов — 5 см |
| SMD 3528 240 LED 24V | 12 светодиодов — 5 см |
| SMD 5050 30 LED 12V | 3 светодиода — 10 см |
| SMD 5050 60 СВЕТОДИОД 12/24В | 6 светодиодов — 10 см |
| SMD 5050 120 СВЕТОДИОД 24В | 12 светодиодов — 10 см |
