Единицы измерения напряжения

Постоянный ток

Сначала напомним, что ток – это движение заряженных частиц.

Типичный источник постоянного тока – гальванический элемент. Проще говоря, батарейка или аккумулятор. Один из древнейших артефактов, связанных с электричеством – багдадская батарейка, которой 2000 лет. Предполагают, что она давала ток напряжением 2-4 Вольта.

Где используется постоянный ток:

• в питании большинства бытовых приборов;
• в батарейках и аккумуляторах для автономного питания приборов;
• для питания электроники автомобилей;
• на кораблях и подводных лодках;
• в общественном транспорте (троллейбусах, трамваях).

Проще всего представить постоянный ток наглядно, на графике. Вот как он выглядит:

Постоянный ток

Бытовые приборы работают на постоянном токе, но в розетки сети в квартире приходит переменный ток. Практически везде постоянный ток получается путем выпрямления переменного.

Единица измерения, зависимость от других параметров

Измеряется напряжение электрического тока в вольтах (В), а также его больших или меньших производных – 1000 вольт или 1 киловольт (кВ), 0,001 В или 1 милливольт (мВ) и т. д. Официально обозначается символом – U. При этом согласно научному определению, величина 1 В задается как работа в 1 Дж, затрачиваемая на перемещение заряда в 1 кулон.

Помимо напряжения, в электротехнике часто используются следующие зависимые друг от друга величины:

1. Сила тока.
2. Сопротивление.
3. Мощность.

Связаны эти параметры закономерностью Ома:

U = I × R

I – сила электротока, в амперах,

R – сопротивление, в омах.

Зависимость напряжения, силы тока и сопротивления друг от друга выражается законом Ома

Мощность потребления (Р) определяется как произведение электронапряжения и силы тока:

Р = U × I

Измеряется ее величина в ваттах.

На заметку!

Как напряжение, так и сопротивление – величины, обозначающие физические явления между двумя точками цепи или на конкретном участке. Поэтому и обозначаются они соответствующим образом.

Практическое применение вольтметра

Для эффективного использования вольтметра стоит научиться им пользоваться. Любопытному экспериментатору можно посоветовать обратиться к школьным педагогам.

Школьные кабинеты физики снабжены лабораторными и демонстрационными приборами для измерения напряжений.

Эксплуатировать любой вольтметр стоит с осторожностью, соблюдая простые правила:

1. Вольтметр имеет максимальный предел измерения. Это наибольшее значение на его шкале. Не стоит подключать его в цепь, содержащую элемент большего напряжения.
2. Если нет другого источника или вольтметра, можно использовать систему дополнительных сопротивлений. При этом шкала вольтметра также должна быть изменена.
3. В цепь постоянного тока электроприборы подключаются в зависимости от указаний знака заряда на его клеммах. Положительная клемма источника тока обязательно подключается к положительному разъему вольтметра, отрицательная – к отрицательному. Если перепутать, то стрелки прибора могут погнуться, что крайне нежелательно.
4. Все подключения делают исключительно к обесточенной цепи.

Опасные и безопасные значения напряжения

Все знают, что большое (высокое) напряжение опасно для жизни. Проведем простую аналогию для лучшего понимания.

Например, напряжение между проводом высоковольтной линии передачи и землей составляет $100 \space 000 \space В$. Соединим этот провод с землей. Получается, что при прохождении по нему заряда всего в $1 \space Кл$ совершается работа в $100 \space 000 \space Дж$. Такая же работа будет совершена грузом массой $1000 \space кг$, если он упадет с высоты в $10 \space м$. Похожие разрушения, может вызывать высокое напряжение.

Обычно безопасным считают напряжение не более $42 \space В$. Такое напряжение создают, например, гальванические элементы.

Наверное, многие помнят, как в детстве родители запрещали засовывать пальцы в розетку. Да и разбирать самостоятельно лучше не стоит. Доверять такие работу лучше специалистам. Почему? Ток в такой сети идет от генераторов, и напряжение обычно составляет $220 \space В$. Такое напряжение может нанести существенный вред здоровью.

{"questions":,"answer":}}}]}

Линии напряженности

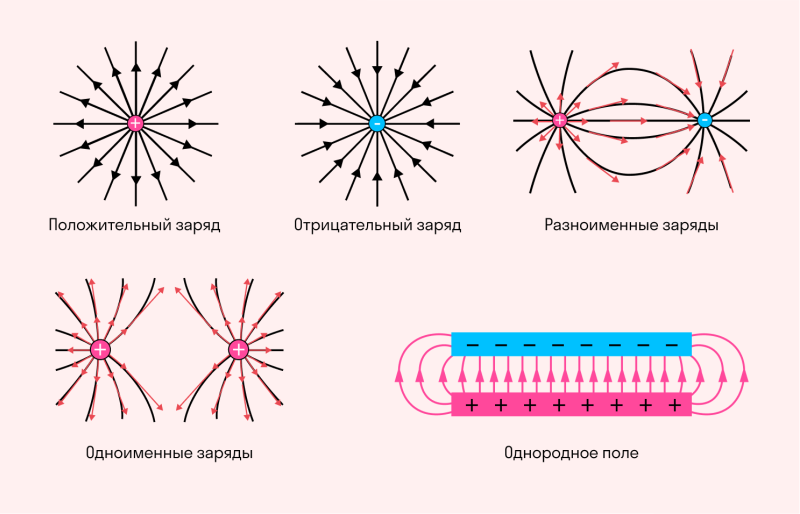

Электрическое поле нельзя увидеть невооруженным глазом, но можно изобразить с помощью линий напряженности. Графически это будут непрерывные прямые, которые связывают заряженные объекты. Условная точка начала такой прямой — на положительном заряде, а конечная точка — на отрицательном.

Линии напряженности — это прямые, которые совпадают с силовыми линиями в системе из положительного и отрицательного зарядов. Касательные к ним в каждой точке электрического поля имеют то же направление, что и напряженность этого поля.

При графическом изображении силовых линий можно передать не только направление, но и величину напряженности электрического поля (разумеется, условно). В местах, где модуль напряженности выше, принято делать более густой рисунок линий. Есть и случаи, когда густота линий не меняется — это бывает при изображении однородного поля.

Однородное электрическое поле создается разноименными зарядами с одинаковым модулем, расположенными на двух металлических пластинах. Линии напряженности между этими зарядами представляют собой параллельные прямые всюду, за исключением краев пластин и пространства за ними.

Примечания

В Викисловаре есть статья «вольт»

1. И. В. Савельев. Курс общей физики. — Т. II. Электричество. — С. 41.
2. Сивухин Д. В. Общий курс физики. — М.: Наука, 1977. — Т. III. Электричество. — С. 196. — 688 с.

3. Производные единицы	Беккерель · Ватт · Вебер · Вольт · Генри · Герц · Градус Цельсия · Грей · Джоуль · Зиверт · Катал · Кулон · Люкс · Люмен · Ньютон · Ньютон-метр · · Паскаль · Радиан · Сименс · Стерадиан · Тесла · Фарад
   Принятые для использования с СИ	Ангстрем · Астрономическая единица · Гектар · Градус дуги (Минута дуги, Секунда дуги) · Дальтон (Атомная единица массы) · Децибел · Литр · Непер · Сутки (Час, Минута) · Тонна · Электронвольт Атомная система единиц · Естественная система единиц
   См. также	Приставки СИ · Система физических величин · Преобразование единиц · Новые определения СИ · История метрической системы
   Книга:СИ · Категория:СИ

Напряжение в цепях тока

Постоянного

Напряжение в цепи постоянного тока между точками A и B — работа, которую совершает электрическое поле при переносе пробного положительного заряда из точки A в точку B.

Переменного

Для описания цепей переменного тока применяются следующие напряжения:

• мгновенное напряжение;
• амплитудное значение напряжения;
• среднее значение напряжения;
• среднеквадратическое значение напряжения;
• средневыпрямленное значение напряжения.

Мгновенное напряжение есть разность потенциалов между двумя точками, измеренная в данный момент времени. Зависит от времени (является функцией времени):

u=u(tu=u(t).

Амплитудное значение напряжения есть максимальное по модулю значение мгновенного напряжения за весь период колебаний:

UM=max(|u(tU_{M}=max(|u(t)|).

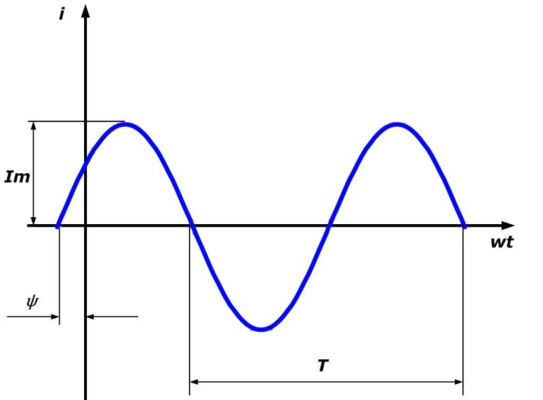

Для гармонических (синусоидальных) колебаний напряжения мгновенное значение напряжения выражается как:

u(t)=UMsin⁡(ωt+ϕu(t)=U_{M}sin(omega t+phi ).

Для сети переменного синусоидального напряжения со среднеквадратическим значением 220 В амплитудное напряжение равно приблизительно 311 В.

Амплитудное напряжение можно измерить с помощью осциллографа.

Среднее значение напряжения (постоянная составляющая напряжения) есть напряжение, определяемое за весь период колебаний, как:

Um=1T∫0Tu(t)dtU_{m}={frac {1}{T}}int _{0}^{T}u(t)dt.

Для синусоиды среднее значение напряжения равно нулю.

Среднеквадратическое значение напряжения (электротехнические наименования: действующее, эффективное) есть напряжение, определяемое за весь период колебаний, как:

Uq=1T∫0Tu2(t)dtU_{q}={sqrt {{frac {1}{T}}int limits _{0}^{T}u^{2}(t)dt}}.

Среднеквадратическое значение напряжения наиболее удобно для практических расчётов, так как на линейной активной нагрузке оно совершает ту же работу (например, лампа накаливания имеет ту же яркость свечения, нагревательный элемент выделяет столько же тепла), что и равное ему постоянное напряжение.

Для синусоидального напряжения справедливо равенство:

Uq=12UM≈0,707UM;UM=2Uq≈1,414UqU_{q}={1 over {sqrt {2}}}U_{M}approx 0,707U_{M};qquad U_{M}={sqrt {2}}U_{q}approx 1,414U_{q}.

В технике и быту при использовании переменного тока под термином «напряжение» имеется в виду именно среднеквадратическое значение напряжения, и все вольтметры проградуированы, исходя из его определения. Однако конструктивно большинство приборов фактически измеряют не среднеквадратическое, а средневыпрямленное (см. ниже) значение напряжения, поэтому для несинусоидального сигнала их показания могут отличаться от истинного значения.

Средневыпрямленное значение напряжения есть среднее значение модуля напряжения:

Um=1T∫0T|u(t)|dtU_{m}={frac {1}{T}}int limits _{0}^{T}|u(t)|dt.

Для синусоидального напряжения справедливо равенство:

Um=2πUM(≈0,637UM)=22πUq(≈0,9UqU_{m}={2 over pi }U_{M}(approx 0,637U_{M})={2{sqrt {2}} over pi }U_{q}(approx 0,9U_{q}).

На практике используется редко, однако большинство вольтметров переменного тока (те, в которых ток перед измерением выпрямляется) фактически измеряют именно эту величину, хотя их шкала и проградуирована по среднеквадратическим значениям.

Трёхфазного

В цепях трёхфазного тока различают фазное и линейное напряжения. Под фазным напряжением понимают среднеквадратичное значение напряжения на каждой из фаз нагрузки относительно нейтрали, а под линейным — напряжение между подводящими фазными проводами. При соединении нагрузки в треугольник фазное напряжение равно линейному, а при соединении в звезду (при симметричной нагрузке или при глухозаземлённой нейтрали) линейное напряжение в 3 раза больше фазного.

На практике напряжение трёхфазной сети обозначают дробью, в числителе которой стоит фазное при соединении в звезду (или, что то же самое, потенциал каждой из линий относительно земли), а в знаменателе — линейное напряжение. Так, в России наиболее распространены сети с напряжением 220/380 В; также иногда используются сети 127/220 В и 380/660 В.

Коротко о главном

Напряжение определяется как работа электрического поля по передвижению заряда между точками с избыточным и недостаточным его значением. Электрический ток возникает при соединении контактов разной полярности. При этом электроток течет от «+» к «-».

Измеряется напряжение в вольтах, и зависит от таких главных параметров электроцепи, как сила тока, сопротивление и мощность. Вычисляется величина разности потенциала по закону Ома.

Чтобы замерить электронапряжение в сети, применяется вольтметр или универсальный измерительный прибор – мультиметр. При выполнении процедуры следует учитывать специфику настройки измерителя и особенности типа цепи – постоянной или переменной.

Вопрос

Общие сведения

Название единицы измерения мощности электрического тока произошло от фамилии шотландского инженера-изобретателя Джеймса Уатта (1736−1819 гг.), который известен всему миру. Он изобрел паровую машину. Мощность электрического тока измеряется в ваттах (Вт).

Каждый электрический прибор обладает определенной мощностью и потребляет какое-то количество электрической энергии. Ее величина измеряется в ваттах, а для мощных потребителей — в киловаттах. Однако некоторые люди не понимают, что киловатт и киловатт-час являются двумя различными единицами измерения. В этом случае нужно рассмотреть физический смысл основных физических величин, определяющих их: силу тока, напряжение (разность потенциалов), сопротивление (электропроводимость), время работы электрооборудования.

Сила тока

Сила тока — количество электрического заряда, проходящего через проводник за единицу времени. Обозначается величина литерой «I» и измеряется в амперах. Она находится расчетным методом или измеряется при помощи электронно-измерительного прибора, который называется амперметром. Он подключается последовательно к нагрузке. Физический смысл силы тока в 1 А следующий: прохождение количества электрического заряда Qз, равное 1 кулону, через площадь поперечного сечения за 1 секунду. 1 Кл примерно равен 6,241*10 18 отрицательно заряженных частиц (электронов). Формула зависимости силы тока от Qз и времени (t) следующая: I = Qз / t.

Производные единицы измерения: 1 мА (0,001 А) и 1 кА (1000 А). Для удобства расчетов применяются сокращенные названия или аббревиатуры. Ток классифицируется на постоянный и переменный. Постоянный ток не изменяет направление протекания через проводник, но его амплитуда и величина могут меняться. Переменный ток изменяет направление и амплитуду по определенному закону. Его основной характеристикой является частота.

Согласно закону, происходит разделение на синусоидальный и несинусоидальный виды. В первом случае графиком является синусоида, которая зависит от амплитудного значения (Iмакс) и угловой частоты (w). Закон изменения тока с течением времени (t) записывается таким образом: i = Iмакс * sin (w * t). Параметр угловой частоты зависит от частоты тока (f): w = 2 * Пи * f. В этом соотношении величина Пи является значением, приблизительно равным 3,141592653589793238462643.

К току, изменяемому по несинусоидальному закону, относятся любые законы, в которых отсутствует функция синуса (sin). Очень часто в проектировании преобразователей можно встретить ток трапецеидальной и прямоугольной форм. Определить закон изменения электротока можно с помощью осциллографа, дающего его графическое представление. Необходимо учитывать, что ток является векторной величиной, поскольку имеет направление.

Разность потенциалов

Любое вещество состоит из атомов. Каждый атом обладает нейтральным зарядом и содержит элементарные или субатомные частицы: протоны, электроны и нейтроны. Суммарный положительный заряд протонов (Qp) и отрицательный заряд всех электронов (Qe) компенсируют друг друга (Qp = Qe). При воздействии на вещество внешних сил возможны случаи «захвата» атомом другого электрона, находящегося в составе другого атома. В результате чего атом, «захвативший» «чужой электрон», обладает отрицательным зарядом, поскольку в нем количество электронов преобладает над численным показателем числа протонов (Qe>Qp).

При потере или притяжении частицы образуется электромагнитное поле. Его составляющая зависит от заряда иона и бывает положительной или отрицательной. Разность между составляющими разноименных зарядов называется разностью потенциалов или напряжением. Чем больше разность, тем больше величина напряжения. Оно измеряется в вольтах (В, V) и обозначается буквой U. Замерять его значение можно с помощью вольтметра или осциллографа.

Измерение напряжения

Раньше для измерения подобного параметра использовался только аналоговый вольтметр. Сейчас на прилавках магазинов электротехники представлен очень широкий ассортимент подобных приборов уже в цифровом исполнении, а также мультиметров, как аналоговых, так и цифровых, при помощи которых и измеряют так называемый вольтаж. Подобным прибором может измеряться не только величина, но и сила тока, сопротивление цепи, и даже появляется возможность проверить емкость конденсатора или замерить температуру.

Конечно, аналоговые вольтметры и мультиметры не дают такой точности, как цифровые, на дисплее которых высвечивается единица напряжения вплоть до сотых или тысячных долей.

При измерении этого параметра вольтметр включается в цепь параллельно, т.е. при необходимости замерить величину между фазой и нулем, щупы прикладываются одним к первому проводу, а другим — ко второму, в отличие от измерения силы тока, где прибор включается в цепь последовательно.

В схемах вольтметр обозначается буквой V, обведенной кругом. Различные типы подобных приборов измеряют, помимо вольта, разные единицы напряжения. Вообще оно измеряется в следующих единицах: милливольт, микровольт, киловольт или мегавольт.

Обозначение вольтметра и амперметра в схеме и способы их включения в цепь.

Каким прибором измеряется напряжение?

Прибор для измерения электрического напряжения — вольтметр. Принцип его действия основан на взаимодействии контура с током и магнитного поля постоянного магнита. Известно, что контур с током вращается в магнитном поле. В зависимости от величины тока в контуре угол поворота меняется.

Если к контуру прикрепить стрелку, то она отклоняется от нулевого значения при протекании тока в контуре (чаще катушке). В зависимости от того, в чем измеряется напряжение, градуируют шкалу прибора. Возможно применение дольных и кратных величин.

В случае низких значений электрическое напряжение измеряется в милливольтах или микровольтах. Наоборот, в высоковольтных сетях используют кратные единицы.

Любой вольтметр подключается параллельно тому участку цепи, на котором проводится измерение напряжения. Основным свойством контура прибора можно назвать высокое омическое сопротивление. Вольтметр, независимо от того, в чем измеряется напряжение, не должен влиять на в цепи. По нему пропускается незначительный ток, существенно не влияющий на основное значение.

Виды напряжений

В электрических цепях используются два основных напряжения электрического тока: постоянное и переменное.

Рис. 1. Постоянное и переменное напряжение.

Постоянное во времени напряжение создается источниками тока (батареи, аккумуляторы), на концах которых долгое время сохраняется одна и та же разность потенциалов (ЭДС).

При изменении полярности потенциалов на клеммах источника, электрический ток тоже будет менять свое направление (колебаться), следуя по закону Ома за временными изменениями напряжения. Количество таких колебаний за определенный промежуток времени (период) называется частотой. Чаще всего используется синусоидальная зависимость тока от времени.

В России стандартная частота составляет 50 Герц, что соответствует изменениям полярности напряжения (и направления тока) 50 раз в секунду. Эти мерцания (пульсации) человеческий глаз не чувствует при использовании в системах освещения. Но в телевизорах и дисплеях компьютеров эту частоту повышают (от 85 Гц и выше), так как при долгом, пристальном рассматривании глаза начинают уставать.

Рис. 2. Синусоидальный переменный ток.

Переменный ток применяется при передаче электроэнергии на большие расстояния. Для этих целей лучше всего подходят трехфазные сети, которые подключены к электростанциям (тепловым, атомным, гидро-), где турбины генерируют такой переменный вид напряжения электрического тока.

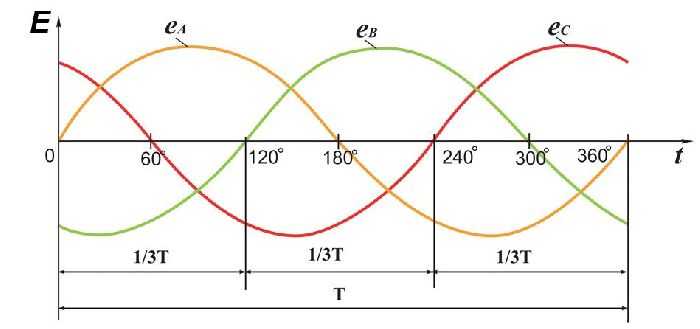

Рис. 3. Трехфазный переменный ток.

Амперметр

Мы знаем, куда ток направлен, в чем измеряется сила тока, как ее вычислить, зная заряд и время, за которое этот заряд прошел. Осталось только измерить.

Прибор для измерения силы тока называется амперметр. Его включают в электрическую цепь последовательно с тем проводником, в котором ток измеряют.

Амперметры бывают очень разными по принципу действия: электромагнитные, магнитоэлектрические, электродинамические, тепловые и индукционные — и это только самые распространенные.

Мы рассмотрим только принцип действия теплового амперметра, потому что для понимания принципа действия других устройств необходимо знать, что такое магнитное поле и катушки.

Тепловой амперметр основан на свойстве тока нагревать провода. Устроен так: к двум неподвижным зажимам присоединена тонкая проволока. Эта тонкая проволока оттянута вниз шелковой нитью, связанной с пружиной. По пути эта нить петлей охватывает неподвижную ось, на которой закреплена стрелка. Измеряемый ток подводится к неподвижным зажимам и проходит через проволоку (на рисунке стрелками показан путь тока).

Под действием тока проволока немного нагреется, из-за чего удлинится, вследствие этого шелковая нить, прикрепленная к проволоке, оттянется пружиной. Движение нити повернет ось, а значит и стрелку. Стрелка покажет величину измерения.

Как работает закон в реальной жизни

Используя совместно формулу расчета мощности и закон Ома, можно производить вычисления, не зная одной из величин. Самый простой пример – для лампы накаливания известны только ее мощность и напряжение. Применяя приведенные выше формулы, можно легко определить параметры нити накаливания и ток через нее.

Лампа накаливания

Сила тока формула через мощность:

I=P/U;

Сопротивление:

R=U/I.

Такой же результат можно найти из мощности, не прибегая к промежуточным расчетам:

R=U2/P.

Аналогично можно вычислить любую величину, зная только две из них. Для упрощения преобразований имеется мнемоническое отображение формул, позволяющее находить любые величины.

Правило для запоминания расчетов

Внимательно посмотрев на формулы, можно заметить, что, если уменьшить напряжение на лампе в два раза, ожидаемая мощность не снизится аналогично в два раза, а в четыре, согласно формуле:

P=U2/R.

Это довольно распространенная ошибка среди далеких от электротехники людей, которые неправильно соотносят мощность и напряжение, а также их действие на остальные параметры.

Кстати. Сила тока, найденная через сопротивление и напряжение, справедлива как для постоянного, так и для переменного тока, если в ней не используются такие элементы, как конденсатор или индуктивность.

Облегчить расчеты можно, используя онлайн калькулятор.

Как запомнить закон Ома

Чтобы запомнить Закон Ома – можно заучить формулировку простыми словами типа:

Чем больше напряжение – тем больше ток, чем больше сопротивление – тем меньше ток.

Или воспользоваться мнемоническими картинками и правилами. Первая это представление закона Ома в виде пирамиды – кратко и понятно.

Мнемоническое правило – это упрощенный вид какого-либо понятия, для простого и легкого его понимания и изучения. Может быть либо в словесной форме, либо в графической. Чтобы правильно найти нужную формулу – закройте пальцем искомую величину и получите ответ в виде произведения или частного. Вот как это работает:

Вторая – это карикатурное представление. Здесь показано: чем больше старается Ом, тем труднее проходит Ампер, а чем больше Вольт – тем легче проходит Ампер.

Закон Ома для полной цепи – эмпирический (полученный из эксперимента) закон, который устанавливает связь между силой тока, электродвижущей силой (ЭДС) и внешним и внутренним сопротивлением в цепи.

При проведении реальных исследований электрических характеристик цепей с постоянным током необходимо учитывать сопротивление самого источника тока. Таким образом в физике осуществляется переход от идеального источника тока к реальному источнику тока, у которого есть свое сопротивление (см. рис. 1).

Рис. 1. Изображение идеального и реального источников тока

Рассмотрение источника тока с собственным сопротивлением обязывает использовать закон Ома для полной цепи.

Сформулируем закона Ома для полной цепи так (см. рис. 2): сила тока в полной цепи прямо пропорциональна ЭДС и обратно пропорциональна полному сопротивлению цепи, где под полным сопротивлением понимается сумма внешних и внутренних сопротивлений.

Рис. 2. Схема закона Ома для полной цепи.

• R – внешнее сопротивление ;
• r – сопротивление источника ЭДС (внутреннее) ;
• I – сила тока ;
• ε– ЭДС источника тока .

Рассмотрим некоторые задачи на данную тему. Задачи на закон Ома для полной цепи, как правило, дают ученикам 10 класса, чтобы они могли лучше усвоить указанную тему.

I. Определите силу тока в цепи с лампочкой, сопротивлением 2,4 Ом и источником тока, ЭДС которого равно 10 В, а внутреннее сопротивление 0,1 Ом.

По определению закона Ома для полной цепи, сила тока равна:

II. Определить внутреннее сопротивление источника тока с ЭДС 52 В. Если известно, что при подключении этого источника тока к цепи с сопротивлением 10 Ом амперметр показывает значение 5 А.

Запишем закон Ома для полной цепи и выразим из него внутреннее сопротивление:

III. Однажды школьник спросил у учителя по физике: «Почему батарейка садится?» Как грамотно ответить на данный вопрос?

Мы уже знаем, что реальный источник обладает собственным сопротивлением, которое обусловлено либо сопротивлением растворов электролитов для гальванических элементов и аккумуляторов, либо сопротивлением проводников для генераторов. Согласно закону Ома для полной цепи:

следовательно, ток в цепи может уменьшаться либо из-за уменьшения ЭДС, либо из-за повышения внутреннего сопротивления. Значение ЭДС у аккумулятора почти постоянный. Следовательно, ток в цепи понижается за счет повышения внутреннего сопротивления. Итак, «батарейка» садится, так как её внутреннее сопротивление увеличивается.

В чем измеряется напряжение – простое объяснение

В электротехнике существует нечто, называемое напряжением. Напряжение может быть постоянным или переменным и иметь различные значения и формы. Но в отличие от тока, не каждый может объяснить, что называется электрическим напряжением. Многие также знают, что напряжение измеряется в вольтах, но что это такое? Давайте попробуем разобраться в этих и подобных вопросах.

Прежде чем мы разберемся в этих деталях, давайте вспомним, что такое электричество. Равномерное движение заряженных частиц в замкнутой цепи называется электрическим током. Что заставляет эти заряженные частицы двигаться? Есть несколько способов заставить их двигаться:

• механическое;
• химическое;
• фотоэлектрическое;
• статистическое;
• атмосферное;
• биологическое.

Для общего использования применяются первые два метода, которые мы сейчас и рассмотрим

В механическом методе магнит вращается вокруг катушки, или наоборот, магнит вращается вокруг катушки, это не так важно, пока они движутся относительно друг друга

В этом процессе электроны в катушке начинают следовать за магнитным полем, и на концах катушки появляется заряд противоположного знака. То есть на одном конце имеется положительный заряд, а на другом — отрицательный.

Когда катушка подключена к проволоке, по ней течет ток, потому что противоположно заряженные частицы притягиваются друг к другу. А поскольку на концах катушки существует разность потенциалов, они стремятся соединиться; провод помогает им в этом.

Чем больше заряда накапливается на концах катушки, тем сильнее притяжение. Эта разница в заряде в большинстве случаев называется напряжением.

Напряжение в цепях трёхфазного тока

В цепях трёхфазного тока различают фазное и линейное напряжения. Под фазным напряжением понимают среднеквадратичное значение напряжения на каждой из фаз нагрузки относительно нейтрали, а под линейным — напряжение между подводящими фазными проводами. При соединении нагрузки в треугольник фазное напряжение равно линейному, а при соединении в звезду (при симметричной нагрузке или при глухозаземлённой нейтрали) линейное напряжение в 3 {\displaystyle {\sqrt {3}}} раз больше фазного.

На практике напряжение трёхфазной сети обозначают дробью, в числителе которой стоит фазное при соединении в звезду (или, что то же самое, потенциал каждой из линий относительно земли), а в знаменателе — линейное напряжение. Так, в России наиболее распространены сети с напряжением 220/380 В; также иногда используются сети 127/220 В и 380/660 В.

Пример с обычной водой

Существуют вещества, которые можно отнести одновременно к проводникам и изоляторам. Самый простой пример – обыкновенная вода. Дистиллированная вода является хорошим изолятором, но наличие в ней практически любых примесей делает ее проводником. Особенно это относится к солям различных металлов. При растворении в воде соли диссоциируются на ионы, их наличие – прямой повод для возникновения тока. Чем больше концентрация солей, тем меньшим сопротивлением будет обладать вода.

Зависимость сопротивления воды от содержания солей

Для наглядности можно взять дистиллированную воду для приготовления электролита для автомобильных аккумуляторных батарей. Опустив щупы омметра в воду, можно увидеть, что его показания велики. Добавление всего нескольких кристаллов поваренной соли через некоторое время вызывает резкое уменьшение сопротивления, которое будет тем меньше, чем больше соли перейдет в раствор.

«Сила тока. Напряжение»

Сила тока

Характеристикой тока в цепи служит величина, называемая силой тока (I).  Сила тока – физическая величина, характеризующая скорость прохождения заряда через проводник и равная отношению заряда q, прошедшeгo через пoперeчное сечение проводника за промежуток времени t, к этому промежутку времени: I = q/t. Единица измерения силы тока – 1 ампер (1 А).

Определение единицы силы тока основано на магнитном действии тока, в частности на взаимодействии параллельных проводников, по которым идёт электрический ток. Такие проводники притягиваются, если ток по ним идёт в одном направлении, и отталкиваются, если направление тока в них противоположное.

За единицу силы тока принимают такую силу тока, при которой отрезки параллельных проводников длиной 1 м, находящиеся на расстоянии 1 м друг от друга, взаимодействуют с силой 2*10-7Н. Эта единица и называется ампером (1 А).

Зная формулу силы тока, можно получить единицу электрического заряда: 1 Кл = 1А * 1с.

Амперметр

Прибор, с помощью которого измеряют силу тока в цепи, называется амперметром. Его работа основана на магнитном действии тока. Основные части амперметра магнит и катушка. При прохождении по катушке электрического тока она в результате взаимодействия с магнитом, поворачивается и поворачивает соединённую с ней стрелку. Чем больше сила тока, проходящего через катушку, тем сильнее она взаимодействует с магнитом, тем больше угол поворота стрелки. Амперметр включается в цепь последовательно с тем прибором, силу тока в котором нужно измерить, и потому он имеет малое внутреннее сопротивление, которое практически не влияет на сопротивление цепи и на силу тока в цепи.

У клемм амперметра стоят знаки «+» и «—», при включении амперметра в цепь клемма со знаком «+» присоединяется к положительному пoлюсу источника тока, а клемма со знаком «—» к отрицательному пoлюсу истoчникa тока.

Напряжение

Источник тока создаёт электрическое поле, которое приводит в движение электрические заряды. Характеристикой источника тока служит величина, называемая напряжением. Чем оно больше, тем сильнее созданное им поле. Напряжение характеризует работу, которую совершает электрическое поле по перемещению электрического заряда.

Напряжение (U) — это физическая величина, равную отношению работы (А) электрического поля по перемещению электрического заряда к заряду (q): U = A/q.

Возможно другое определение понятия напряжения. Если числитель и знаменатель в формуле напряжения умножить на время движения заряда (t), то получим: U = At/qt. В числителе этой дроби стоит мощность тока (Р), а в знаменателе — сила тока (I). Получается формула: U = Р/I, т.е. напряжение — это физическая величина, равная отношению мощности электрического тока к силе тока в цепи.

Единица напряжения: = 1 Дж/1 Кл = 1 В (один вольт).

Вольтметр

Напряжение измеряют вольтметром. Он имеет такое же устройство, что и амперметр и такой же принцип действия, но он подключается параллельно тому участку цепи, напряжение на котором хотят. Внутреннее сопротивление вольтметра достаточно большое, соответственно проходящий через него ток мал по сравнению с током в цепи.

У клемм вольтметра стоят знаки «+» и «—», при включении вольтметра в цепь клeмма со знаком «+» присоединяется к положительному полюсу источника тока, а клеммa со знаком «—» к отрицательному полюсу источника тока.

Формулы и определения.

1. Все проводники, используемые в электрических цепях, имеют условные обозначения для изображения на схемах и могут образовывать последовательные, параллельные и смешанные соединения.

2. Мощность тока – физическая величинa, хаpактеpизующая скорость превращения электрической энергии в другие её виды. Единица для измерения – 1 ватт (1 Вт). Измерительный прибор – ваттметр.

3. Сила тока – физическaя вeличина, характеpизующaя скоpость прохождения заряда через проводник и равная отношению заряда, пpoшедшего через попеpeчное сечение проводника, ко времени перемещения. Единица – 1 ампер (1 А). Измерительный прибор – амперметр (подключают последовательно).

4. Электрическое напряжение – физическaя вeличина, характеризующая электрическое поле, создающее ток, и равная отношению мощности тока к его силе. Единица – 1 вольт (1 В). Измерительный прибор – вольтметр (подключают параллельно)

5. Работа тока – физичeская величинa, хаpактеpизующая количество электроэнергии, превратившейся в другие виды энергии. Единица – 1 джоуль (1 Дж). Измерительный прибор – электрический счётчик, использующий единицу 1 киловатт-час (1 кВт·ч).

Конспект урока «Сила тока. Напряжение».

Следующая тема: «Электрическое сопротивление».
