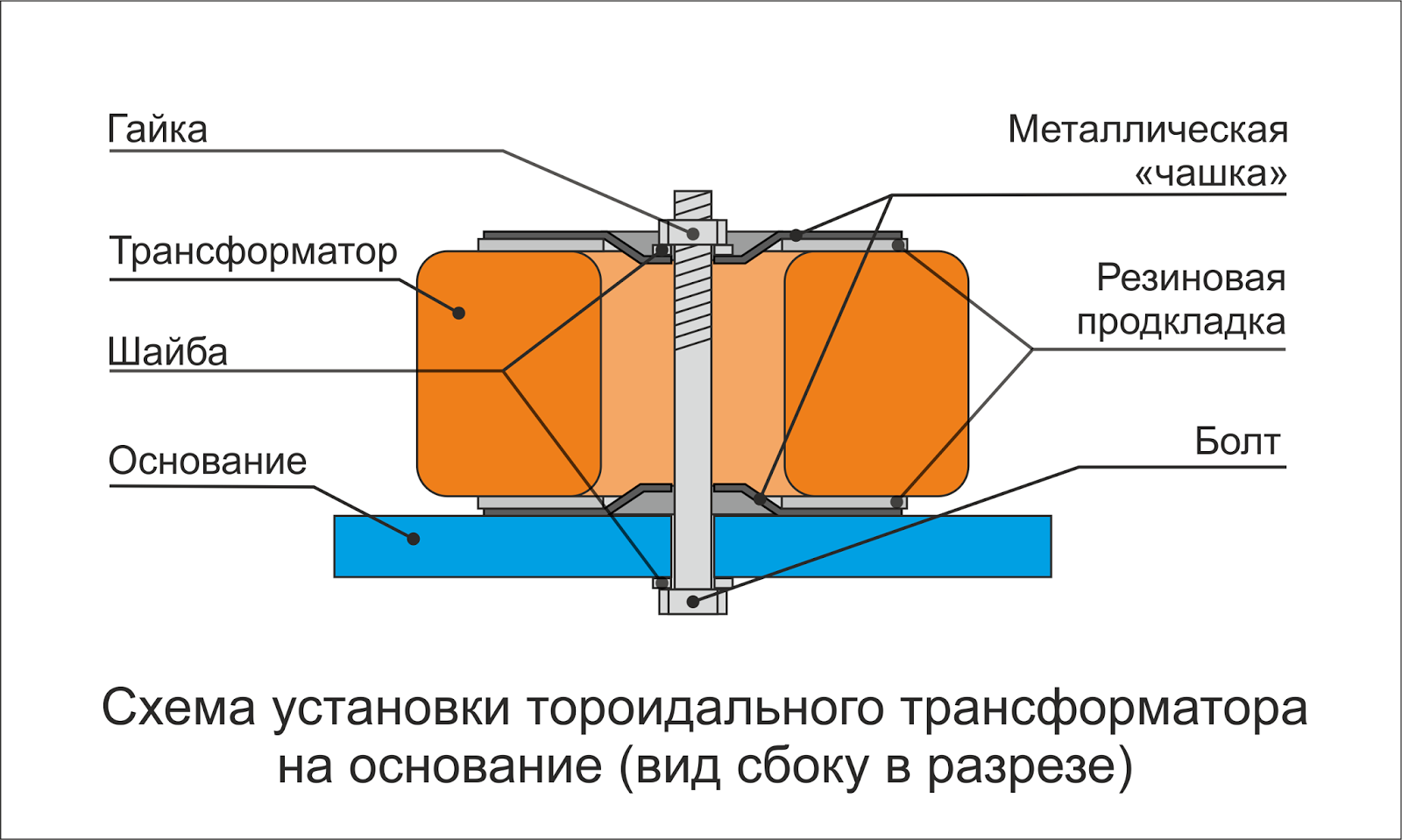

Как сделать тороидальный трансформатор своими руками

Как сделать

Изготовление тороидального трансформатора под силу даже молодым электрикам. Намотка и расчет не представляют собой ничего сложного. Предлагаем рассмотреть, как правильно мотать тороидальный магнитопровод для полуавтомата:

1. Для намотки трансформатора на ферритовом сердечнике может использоваться специальный станок. Он поможет значительно ускорить работу и уменьшить вероятность соскока железа. Его можно произвести по типу зажима для накрутки проводов;
2. Нужно отметить, что латры, которые нужны для намотки, должны быть одинаковых размеров. При наматывании следите за тем, чтобы между листами не было щелей. Если же Ваш силовой трансформатор имеет небольшие щели в магнитопроводе, то их можно заполнить железными листами от любого другого трансформатора, обрезанными до определенного размера; Фото — расчет
3. После окончания наматывания железа, его выводы прихватываются при помощи сварки. Это помешает обмотке размотаться. Достаточно буквально двух – трех сварных точек;
4. После этого торцы магнитопровода промазываются эпоксидным клеем. Предварительно кромки немного закругляются;
5. Поверх боковой стороны усилителя наматывается изоляция – это может быть даже лист картона. Его можно присоединить при помощи малярного скотча. Действие повторяем по всем поверхностям магнитопровода;
6. Теперь нужно вокруг картонной изоляции намотать изоленту из текстиля. Она продается в специальных электротехнических магазинах. Поверх этого слоя изоляции можно намотать дополнительный из малярного скотча;

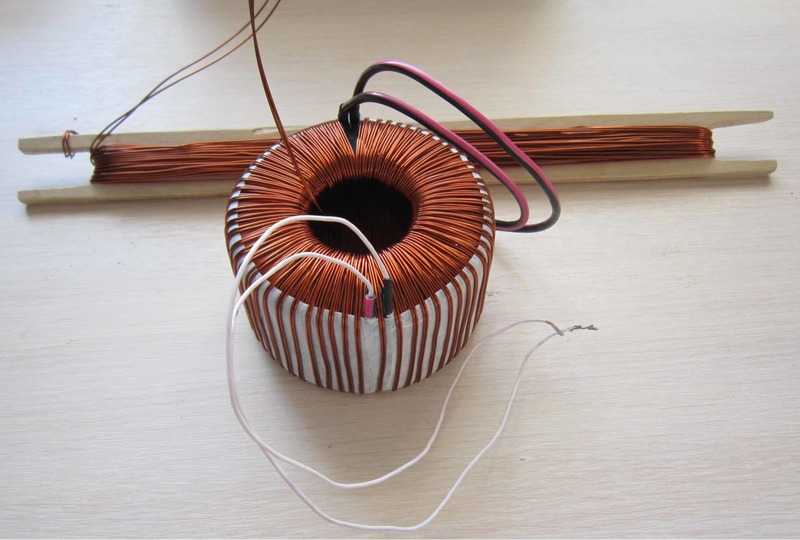

7. Теперь на кольцо накручивается провод выбранного сечения, рассчитать размеры проводов и потребные характеристики поможет специальная программа. После окончания накрутки все покрывается лаком NC, один вывод обмотки должен остаться свободным; Фото — намотка обмотки
8. После нужно изготовить изоляцию из лакоткани или текстильной изоленты, поверх которой наматывается вторая обмотка. Она также покрывается лаком. Остается только накрутить последнюю изоляцию и защитить. Действия продолжать до получения нужного количества обмоток; Фото — обмотка лентой
9. Вторичная обмотка наматывается уже из большего по сечению провода. Если сетевой трансформатор нужен для дуговой сварки, то необходимо добавлять в конце еще определенное количество витков, помимо расчетных обмоточных.

Учитывая, что 1 виток переносит 0,84 Вольт, схема намотки тороидального трансформатора выполняется по такому принципу:

Количество витков на первичной обмотке	Напряжение на вторичной, В
260	30
271	31
282	28,8
294	27,6
309	26
334	24,4
359	22,6
389	20,9
419	19,4
434	18,7

Так можно с легкостью самостоятельно сделать тороидальный трансформатор 220 на 24 вольта. Описанную схему можно подключить как к дуговой сварке, так и к полуавтоматической. Параметры рассчитываются исходя из сечения провода, количества витков, размера кольца. Характеристики этого устройства позволяют производить ступенчатую регулировку. Среди достоинств принципа сборки: простота и доступность. Среди недостатков: большой вес.

Изготовление тороидального сердечника

Тороидальные трансформаторы содержат в своей конструкции сложный сердечник. Лучшим материалом для его изготовления считается трансформаторная сталь. Для того чтобы изготовить сердечник тороидального трансформатора вам необходимо использовать стальную ленту. Ее необходимо свернуть в рулон, который будет иметь форму Тора. Если у вас уже есть такая форма, то никаких проблем возникнуть не должно.

Если значение внутреннего диаметра d будет недостаточным, то часть ленты необходимо отмотать. В результате этого у вас возрастут оба диаметра, и увеличится площадь всей поверхности. Правда при этом у вас может уменьшиться площадь поперечного сечения.

Хороший готовый сердечник вы также можете найти на лабораторном автотрансформаторе. Вам следует перемотать его обмотки. Измерительные трансформаторы имеют более простой сердечник.

Еще к одному способу изготовления тороидального сердечника относят использование пластин от неисправного промышленного трансформатора. Сначала из этих закрепок вам потребуется изготовить обруч. Его диаметр должен составлять 26 см. Внутрь этого обруча необходимо постепенно вставлять пластины. Следите за тем чтобы они не разматывались.

Если тороидальный трансформатор наберет необходимое сечение, тогда его магнитопровод готов. Для увеличения S вам необходимо сделать два тороида. Они должны иметь одинаковые размеры. Их края необходимо будет закруглить с помощью напильника. Из картона необходимо сделать два специальных кольца и две полоски для Тора. После их наложения все элементы следует обмотать изоляционной лентой. Теперь ваш магнитопровод готов.

Устройство и принцип работы однофазного двухобмоточного трансформатора

Назначение, область применения и классификация трансформаторов

Трансформеры.

Трансформатор – это электромагнитное устройство, используемое для преобразования электрической энергии переменного тока одного напряжения в электрическую энергию переменного тока другого напряжения без изменения частоты.

Необходимость преобразования, то есть увеличения и уменьшения переменного напряжения, вызвана необходимостью передачи электрической энергии на большие расстояния. Чем выше значение передаваемого напряжения, тем меньше ток при той же мощности генератора. Следовательно, для передачи энергии потребуются провода меньшего сечения, что приведет к экономии цветных металлов, снижению веса и стоимости линий электропередачи (ЛЭП). Кроме того, с уменьшением тока потери мощности в линиях передачи уменьшаются ∆P = I2Rl.

По применению трансформаторы можно разделить на следующие типы:

1. Силовые трансформаторы, используемые в сетях передачи и распределения.

2. Автотрансформаторы с постепенной регулировкой выходного напряжения и используемые для его изменения (регулирования).

3. Измерительные трансформаторы, используемые как элементы измерительных приборов.

4. Трансформаторы специального назначения (печь, пайка, пик, изоляция и т.д.)

Используемые в настоящее время изоляционные материалы позволяют повысить напряжение в ЛЭП до 1250 кВ.

Трансформатор состоит из ферромагнитного (стального) сердечника (ФМС) и двух обмоток: первичной с числом витков W1, на которую подается напряжение источника U1, и вторичной – с числом витков W2, на клеммах которых напряжение U2 Сердечник трансформатора собирается из отдельных листов электротехнической стали (толщиной 0,3-0,5 мм), изолированных друг от друга для уменьшения потерь на вихревые токи.

Работа трансформатора основана на принципе взаимной индукции. При включении первичной обмотки W1 переменным напряжением U1 в ней появится ток I0, который, протекая по виткам W1, вызовет появление магнитного потока первичной обмотки, состоящей из основных или, по-другому, рабочий поток Ф, замыкающийся по сердечнику, и поток дисперсии Фδ1, замыкающийся в воздухе (рис. 4.3.). Электричество передается от первичного к вторичному через рабочий процесс.

Переменный синусоидальный рабочий магнитный поток, основанный на законе электромагнитной индукции, индуцирует в первичной обмотке ЭДС самоиндукции E1, а во вторичной обмотке – ЭДС взаимной индукции E2, которая создает напряжение U2 на выводах ‘ вторичная обмотка.

Если к вторичной обмотке трансформатора подключить нагрузку Zн (рис. 4.4.), В ней появится ток I2, который, протекая по виткам W2, вызовет появление магнитного потока во вторичной обмотке. Этот поток состоит из потока Ф2, закрытого в активной зоне, и вытекающего потока Фδ2, закрытого в воздухе.

Вторичный поток F2, согласно правилу Ленца, всегда направлен навстречу потоку первичной обмотки и стремится его уменьшить. Уменьшение расхода Ф приведет к уменьшению ЭДС E1. В результате разница между напряжением U1 и ЭДС E1 увеличится, что приведет к увеличению тока обмотки I0 до тока I1, который компенсирует магнитный поток Ф2 (рисунок 4.4). Таким образом, общий рабочий магнитный поток F1 – F2 останется неизменным и примерно равен начальному потоку F, приложенному к обеим обмоткам трансформатора.

Переменные потоки магнитной дисперсии первичной и вторичной обмоток Фδ1 и 2 связаны с одной из обмоток и наводят в них соответствующие ЭДС дисперсии Еδ1 и 2.

Конструкция однофазного трансформатора

Самая простая конструкция однофазного силового трансформатора выглядит следующим образом: закрытый ферромагнитный стальной сердечник, расположенный внутри двух катушек (их может быть больше). Обмотка, подключенная к источнику электрической энергии, называется первичной. Катушка, подключенная к потребителю энергии, называется вторичной.

Примечание! Все параметры и значения в таком устройстве делятся на основные и второстепенные. Это зависит от того, где они наблюдаются (в конкретной обмотке) и на что они влияют.

В процессе протекания электрического тока через устройство в первичной катушке генерируются напряжение и сила намагничивания, возбуждая поток магнитных волн в стальном сердечнике. Этот поток в первой катушке возникает за счет силы самоиндукции, а во второй – взаимной индукции.

Конструкция аппарата

Необходимые материалы

Материалы для намотки требуют тщательного выбора, важное значение имеет каждая из деталей. В частности, вам понадобятся:

1. Каркас трансформаторный. Он используется для изоляции сердечника от обмоток, а также удерживает обмоточные катушки. Его изготавливают из прочных и тонких диэлектрических материалов, чтобы не занимать слишком много места в интервалах («окнах») сердечника. Можно воспользоваться картонками, микрофибрами, текстолитом. Толщина материала не должна быть более 2 мм. Каркас склеивают, пользуясь обычным клеем для столярных работ (нитроклеем). Его форма и размеры полностью зависят от сердечника, высота — немного больше, чем у пластины (высота обмотки).
2. Сердечник. Эту роль, как правило, выполняют магнитопроводы. Лучшим решением станет применение пластин из разобранных трансформаторов, поскольку они произведены из подходящих сплавов и рассчитаны на некоторое количество витков. Магнитопроводы имеют разнообразную форму, но чаще всего встречаются изделия в виде буквы «Ш». Кроме того, их можно вырезать из различных заготовок, которые есть в наличии. Чтобы определить точные размеры, предварительно наматывают провода обмоток.
3. Провода. Здесь нужно использовать два вида: для обмотки и для выводов. Оптимальное решение для трансформирующих устройств — медные провода, имеющие эмалевую изоляцию (тип ПЭЛ или ПЭ). Их хватит даже для силовых трансформаторов. Широкий выбор сечений позволяет подобрать самый подходящий вариант. Также часто применяют провода ПВ. Для вывода лучше всего брать провода с разноцветной изоляцией, чтобы не путаться при подключении.
4. Изоляционные подкладки. Помогают увеличить изоляцию провода обмотки. Как правило, используют тонкую и плотную бумагу (отлично подойдет калька), которую следует уложить между рядов. Но бумага должна быть целой, разрывы и проколы, даже самые незначительные, — отсутствовать.

Принцип работы трансформатора

Принцип работы трансформатора основан на явлении электромагнитной индукции. Если на первичную обмотку подать переменное напряжение , то по виткам обмотки потечет переменный ток , который вокруг обмотки и в магнитопроводе создаст переменное магнитное поле. Магнитное поле образует магнитный поток , который проходя по магнитопроводу пересекает витки первичной и вторичной обмоток и индуцирует (наводит) в них переменные ЭДС – и . И если к выводам вторичной обмотки подключить вольтметр, то он покажет наличие выходного напряжения , которое будет приблизительно равно наведенной ЭДС (рис. 3).


Рис. 3 — Работа трансформатора без нагрузки

При подключении к вторичной обмотке нагрузки, например, лампы накаливания, в первичной обмотке возникает ток , образующий в магнитопроводе переменный магнитный поток изменяющийся с той же частотой, что и ток . Под воздействием переменного магнитного потока в цепи вторичной обмотки возникает ток , создающий в свою очередь противодействующий согласно закону Ленца магнитный поток , стремящийся размагнитить порождающий его магнитный поток (рис. 4).


Рис. 4 — Работа трансформатора с нагрузкой

В результате размагничивающего действия потока в магнитопроводе устанавливается магнитный поток равный разности потоков и и являющийся частью потока , т.е.

Результирующий магнитный поток обеспечивает передачу магнитной энергии из первичной обмотки во вторичную и наводит во вторичной обмотке электродвижущую силу , под воздействием которой во вторичной цепи течет ток . Именно благодаря наличию магнитного потока и существует ток , который будет тем больше, чем больше . Но и в то же время чем больше ток , тем больше противодействующий поток и, следовательно, меньше .

Из сказанного следует, что при определенных значениях магнитного потока и сопротивлений вторичной обмотки и нагрузки устанавливаются соответствующие значения ЭДС , тока и потока , обеспечивающие равновесие магнитных потоков в магнитопроводе, выражаемое формулой приведенной выше.

Таким образом, разность потоков и не может быть равна нулю, так как в этом случае отсутствовал бы основной поток , а без него не мог бы существовать поток и ток . Следовательно, магнитный поток , создаваемый первичным током , всегда больше магнитного потока , создаваемого вторичным током .

Величина магнитного потока зависит от создающего его тока и от числа витков обмотки, по которой он проходит.

Напряжение, которое выдает нам трансформатор на вторичной обмотке, зависит от количества витков, которые намотаны на первичной и вторичной обмотке!

где  — напряжение на вторичной обмотке — напряжение на первичной обмотке — количество витков первичной обмотки — количество витков  вторичной обмотки — сила тока первичной обмотки —  сила тока вторичной обмотки

Из этой формулы можно сделать вывод: увеличиваем напряжение – уменьшается ток, уменьшаем
напряжение – увеличивается ток.

Отношение напряжений между первичной и вторичной обмотками называют коэффициент трансформации.

В трансформаторе соблюдается закон сохранения энергии, то есть  какая мощность в трансформатор заходит, такая и выходит.

Для переменного тока мощность определяется также, но только вместо постоянного напряжения берется среднеквадратичное напряжение.

Мощность трансформатора зависит от размеров сердечника, рабочей частоты преобразования.

Трансформаторы, которые выдают одинаковые напряжения на выходе и на входе, называют разделительными (развязывающими) (рис. 5).


Рис. 5 — Схематичное изображение разделительного трансформатора

Если вторичная обмотка содержит больше витков, чем первичная, то развиваемое в ней напряжение будет больше напряжения, подаваемого на первичную обмотку, и такой трансформатор называют повышающим (рис. 6). У повышающего трансформатора вторичная обмотка наматывается
более тонким проводом, чем первичная, так как максимальный ток вторичной обмотки будет меньше тока первичной обмотки.


Рис. 6 — Схематичное изображение повышающего трансформатора

Если же вторичная обмотка содержит меньшее число витков, чем первичная, то и напряжение ее будет меньше, чем напряжение подаваемое на первичную обмотку, и такой трансформатор называют понижающим (рис. 7). Первичная обмотка понижающего трансформатора всегда будет намотана более тонким проводом, чем вторичная. Связано это с тем, что при понижении напряжения возможно увеличение тока во вторичной обмотке, следовательно, нужен провод большего сечения.


Рис. 7 — Схематичное изображение понижающего трансформатора

Технологии производства сухих и силовых трансформаторов

Силовые трансформаторы – это самый важный элемент в электросети и электроустановке. Он имеет две обмотки или даже больше. Благодаря электромагнитной индукции они преобразуют систему переменного напряжения в иную, которая обладает другими значениями при аналогичной частоте.

Производство силовых трансформаторов для электроустановок позволяет осуществлять генерирование электрической энергии на одной величине напряжения. Необходимо это для того, чтобы максимально минимизировать потери, возникающие при передаче более высокого напряжения. А для этого нужно перемещать электрическую энергию на довольно продолжительные расстояния от места ее образования до самого потребителя. Поэтому используется пятикратная трансформация с использованием трансформаторов понижающего и повышающего типа.

Производство силовых трансформаторов требует наличия передовых технологий и технологичных процессов. Только лишь благодаря использованию высокоточного оборудования и современных изоляционных материалов, можно достичь высокого качества и невысокой себестоимости готового устройства.

Технология изготовления данных агрегатов не стоит на одном месте. Постоянно ищутся новые идеи, которые бы помогли снизить затраты и потери преобразования электрической энергии.

При изготовлении обмоток и изоляции в таких трансформаторах учитываются не только лишь конструктивно технологические параметры, но и эксплуатационная надежность.

В данном процессе выдвигается ряд условий к обмоткам. Это стойкость к нагреву, влаги, высокая и стабильная механическая и электрическая прочность. Чем больше нагрузка и напряжение трансформатора, тем эти требования более жесткие.

Сбор магнитопровода считается самым основным этапом производства силовых трансформаторов. Осуществляется он с применением автоматизированного оборудования. Это способствует получению мощных агрегатов, до десятков МВА. При этом потери холостого хода и шум будут минимизированы.

От качества выполнения всех технологических операций зависят свойства трансформатора, такие как надежность, КПД и долгий период эксплуатации. Из-за увлажнения, пыли и грязи, которые могут попасть в данный агрегат, очень сильно снижается продолжительность работы. В некоторых случаях это даже может привести к аварийному выходу из строя.

Последнее время производство сухих трансформаторов стало намного популярнее, нежели силовых. Это пожаробезопасные и экологически чистые агрегаты. Особенностью их конструкции есть то, что магнитная система и обмотки не погружаются в специальное «трансформаторное масло», кремний – органическую жидкость или любой иной диэлектрик.

Производство сухих трансформаторов кардинально различается от стандартных конструкций, так как для предотвращения возгорания масла либо бумажно-масляного изоляционного слоя, данные устройства устанавливаются в специально сконструированных помещениях, обладающих огнеустойчивыми стенами, полом и потолочным перекрытием.

Применяется данный вид агрегатов в различных приборах радиотехники, связи, автоматики и сигнализации. Ранее производство данных устройств предназначалось для превращения электрической энергии в электрических сетях и различных установках. В нынешнее время нагрузка данных агрегатов увеличилась в десятки раз.

Область использования сухих трансформаторов, вследствие их преимуществ, очень велика. И это невзирая на их дороговизну, в отличие от обычных трансформаторов (порядка 2 раз). Их используют в жилых, общественных, бытовых и административных сооружениях и на многих иных объектах, к которым предъявляются высокие требования надежности.

Расчет тороидального трансформатора

Схема сварочного полуавтомата.

Для упрощенного расчета трансформатора на тороидальном магнитопроводе необходимо знать следующие исходные данные:

1. Подаваемое на первичную обмотку входное напряжение U1.
2. Наружный диаметр D сердечника.
3. Его внутренний диаметр – d.
4. Толщина магнитопровода – H.

Площадь поперечного сечения магнитопровода Sc определяет мощность трансформатора и, соответственно, надежность работы будущего сварочного аппарата. Оптимальными считаются значения 45-55 см2. Рассчитать ее значение можно по формуле:

Sc = H * (D – d)/2.

Важной характеристикой сердечника является площадь его окна S0, поскольку этот параметр определяет не только удобство намотки обмоточных проводов и интенсивность отвода избытков тепла, но и оказывает влияние на характер магнитного рассеяния. Оптимальные значения этого параметра 80-110 см2

Вычислить его значение позволяет формула:

S0 = π * d2 / 4.

Броневой тип трёхфазных трансформаторов.

Зная эти значения, можно рассчитать ориентировочную мощность трансформатора:

P = 1,9 * Sc * S0, где Sc и S0 берутся в квадратных сантиметрах, а P получается в ваттах.

Далее можно найти число витков на вольт:

k = 50 / Sc.

Зная значение k, можно рассчитать количество витков во вторичной обмотке:

w2 = U2 * k.

Количество витков в первичной обмотке лучше рассчитать, используя в качестве исходного данного напряжение на вторичной обмотке:

W1 = (U1 * w2) / U2, где U1 – напряжение, подводимое к первичной обмотке, а U2 – снимаемое со вторичной.

Дело в том, что регулировать сварочный ток лучше изменением числа витков первичной обмотки, поскольку величина тока в ней меньше, чем во вторичной. Пусть, например, нужно получить три значения выходного тока 60 А, 80 А и 100 А при мощности трансформатора 5000 Вт.

Этим значениям сварочного тока будут соответствовать следующие значения напряжений на вторичной обмотке:

U21 = P / I21 = 5000 Вт / 60 А = 83,3 В;

U22 = P / I22 = 5000 Вт / 80 А = 62,5 В;

Классификационная схема трансформаторов.

U23 = P / I23 = 5000 Вт / 100 А = 50 В.

Пусть вторичная обмотка содержит w2 = 70 витков. Теперь можно рассчитать число витков в соответствующих ступенях первичной обмотки для напряжения в сети U1 = 220 В:

W11 = (U1 * w2) / U21 = 220 В * 70 / 83,3 В ≈ 185 витков;

W12 = (U1 * w2) / U22 = 220 В * 70 / 62,5 В ≈ 246 витков;

W13 = (U1 * w2) / U23 = 220 В * 70 / 50 В = 308 витков.

Последнее значение следует увеличить на 5%:

W13 = 308 * 1,05 ≈ 323 витка – это и будет их необходимое число в первичной обмотке, а отводы следует сделать от 185-го и 246-го витка.

Для самодельных трансформаторов для сварки допустимая плотность тока в обмотках j = 3 А/мм2. Зная ее, можно найти площадь поперечного сечения проводов обмоток. В приведенном ранее примере максимальный ток в первичной обмотке:

I1m = P / U1 = 5000 Вт / 220 В ≈ 23 А.

Сечение этого провода должно составлять:

S1 = I1m / j = 23 А / 3 А/мм2 ≈ 8 мм2.

Во вторичной обмотке следует применить провод с площадью поперечного сечения:

S2 = I23 / j = 100 А / 3 А/мм2 ≈ 33 мм2.

Расчёт параметров изделия

Перед тем как намотать тороидальный трансформатор в домашних условиях понадобится рассчитать его значения. Для этого нужно знать исходные данные. К ним относят: величину напряжения на выходе, внешний и внутренний диаметр сердечника.

Мощность устройства определяется произведением площадей S и Sо, умноженных на коэффициент: P=1,9* S * Sок.

Площадь поперечного сечения рассчитывается по формуле: S=h*(D-d)/2, где:

• S- площадь сечения;
• h- высота конструкции;
• D- наружный диаметр;
• d — внутренний диаметр.

Для вычисления площади окна используется формула: Sок=3,14*d2/4.

Количество витков во вторичной обмотке равно произведению W2=U2*50/Sок.

Далее остаётся рассчитать количество витков в первичке. Для этого используется выражение: W1=(Uвх*W2)/Uвых, где Uвх — напряжение на входе, а Uвых — напряжение на выходе устройства.

Такую методику расчёта можно применить почти для любого вида тороидального трансформатора. Но для расчёта некоторых изделий существует своя методика.

Сварочное устройство

Такой тип трансформатора характеризуется большой силой тока на выходе. В качестве вводных параметров используется максимальная сила тока и напряжение. Например, для устройства с величиной сварочного тока 200 ампер и напряжением 50 вольт расчёт происходит следующим образом:

1. Рассчитывается мощность трансформатора: Р = 200 А * 50 В = 1000 Вт.

2. Вычисляется сечение окна: Sок = π * d2/ 4 = 3,14 * 144 / 4 (см2) ≈ 113 см².

3. Площадь поперечного сечения: Sс=h * Н = 2 см * 30 см = 60 см².

4. Мощность сердечника: Рс = 2,76 * 113 * 60 (Вт) ≈ 18712,8 Вт.

5. Количество витков первичной обмотки: W1 = 40 * 220 / 60 = 147 витков.

6. Количество витков для вторичной обмотки: W2 = 42 * 60 / 60 = 42 витка.

7. Площадь провода вторички находится исходя из наибольшего рабочего тока: Sпр = 200 А /(8 А/мм2) ≈ 25 мм².

8. Вычисляется площадь провода первички: S1 = 43 А /(8 А/мм2) ≈ 5,4 мм².

Такой вариант расчёта применим не только для сварочников, но и с успехом может быть использован для других типов. Как видно, никаких трудностей при расчёте возникнуть не должно.

Токовый трансформаторный прибор

Трансформатор тока своими руками сделать несложно, но перед его изготовлением понадобится выполнить расчёт. Такой расчёт отличаетчя от общепринятого в связи с конструктивными особенностями изделия. Начинается он с необходимой величины тока вторички (единица измерения ампер): Iам = Iпер / Iвт, где:

• Iпер — величина тока первичной обмотки, умноженная на число витков в ней;

• Iвт — количество витков во вторичной обмотке.

Для того чтобы разобраться, как правильно выполнить расчёт, проще рассмотреть практический пример самодельного токового устройства. Пусть на выходе токового устройства необходимо получить 4 вольта, а ток ограничить уровнем 5 ампер.

Поэтапно методика вычисления выглядит так:

1. Берётся ферритовое кольцо, для примера 20×12х6 из 2000hМ.
2. Мотается 100 витков провода. Эти витки составляют вторичную обмотку, так как первичная — это просто один виток проволоки, пропущенный через феррит.
3. Значение тока во вторичке будет равно: I/Kтр = 5 / 100 = 0,05 A. где Ктр — коэффициент трансформации трансформатора (отношение количества первичной обмотки к вторичной).
4. Величина нагрузочного шунта рассчитывается согласно закону Ома: R = U/I. Получается R= 4/0,05 = 80 Ом.

Таким образом можно выполнить расчёт для любых требуемых параметров. Независимо от формы тока на входе, на выходе токового устройства напряжение всегда двухполярное. В качестве шунта вторичной обмотки используется именно сопротивление, а не диод. Если есть необходимость в диоде, то вначале подключается резистор, а затем диод или диодный мост. Во втором случае сопротивление включается в диагональ моста.

https://youtube.com/watch?v=CKgUuyxEJHY

Виды трансформаторов

В зависимости от формы магнитопровода различают три вида трансформаторов:

• Броневой. Имеет квадратную форму с двумя боковыми, одним центральным и двумя поперечными стержнями. При этом эффективно используется только центральный стержень. Именно на него надевается обмотка. Поэтому КПД данного устройства не очень высокое. Образует два витка магнитного поля. Данный трансформатор рассчитан на большие нагрузки. Этим объясняется его очень большой вес.
• Стержневой. В каком-то смысле похож на первый вид. По форме это половинка от броневого магнитопровода. Имеет в своём составе два боковых сердечника и два поперечных. Магнитное поле одновитковое, и, как следствие, мощность у него меньше. КПД у такого трансформатора составляет 40%.

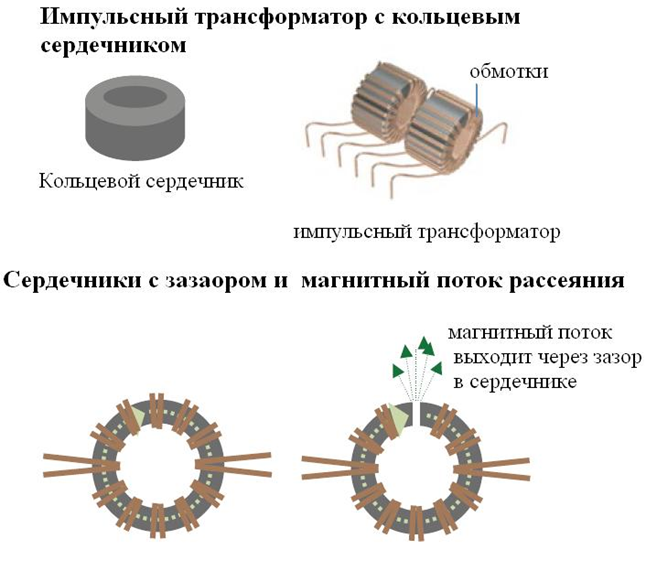

• Тороидальный. Своё название получил за счёт оригинальной формы. В математике существует такое понятие, как тороидальная поверхность. Если говорить проще — это объёмный круг или форма бублика. Благодаря такой форме магнитопровода тороидальные трансформаторы имеют самый высокий уровень КПД, приближающийся к 100%. Поэтому такие трансформаторы всегда имеют меньшие размеры при одинаковой мощности, по сравнению с другими видами. Ввиду того, что обмотки равномерно распределяются по всей площади сердечника, происходит более эффективное охлаждение витков. Что, в свою очередь, позволяет максимально нагружать такие устройства без возникновения опасности перегрева.

https://youtube.com/watch?v=FmUidPOTNLQ

https://youtube.com/watch?v=hPIKQTymC1o

Обозначение трансформаторов на схемах

На принципиальных схемах обмотки трансформатора обозначают катушками индуктивности, расположенных близко одна от другой, а магнитопровод – линией между катушками. Низкочастотные трансформаторы со стальными магнитопроводами и магнитопроводами из железоникелевых сплавов, например, пермаллоя, на схемах обозначаются буквой «Т», а обмотки трансформаторов обозначаются римскими цифрами. Иногда используют условную нумерацию их выводов в соответствии с маркировкой указанной на корпусе трансформатора.


Рис. 28 — Обозначение трансформаторов на схемах

В радиочастотной технике обмотки высокочастотных трансформаторов нередко являются элементами колебательных контуров и фильтров, поэтому на схемах им присваивают буквенное значение катушек индуктивности «L». Высокочастотные трансформаторы могут быть как с магнитопроводом, так и без него, а их обмотки (катушки) могут располагаться на одном или разных каркасах, но очень близко друг к другу.

Если магнитопровод является общим для всех обмоток, то на схемах его обозначают прерывистой линией (рис. 29, а), если же каждая из катушек имеет свой магнитопровод, то его изображают над катушками (рис. 29, б).


Рис. 29 — Обозначение высокочастотных трансформаторов

Возможность подстройки индуктивности катушек изменением положения магнитопровода отображают знаком подстроечного регулирования, который пересекает символы обмоток (рис. 30, а), а чтобы показать индуктивную связь между катушками, их символы пересекают знаком регулирования (рис. 30, б).


Рис. 30 — Обозначение на схемах подстройки индуктивности

В приемной и передающей радиоаппаратуре для корректной работы некоторых блоков, содержащих трансформаторы, иногда требуется знать фазировку обмоток, т.е. порядок подключения выводов. В таких случаях на принципиальных схемах начало обмоток трансформаторов и катушек индуктивности обозначают жирной точкой, которую ставят у соответствующего вывода (рис. 31).


Рис. 31 — Обозначение на схемах начала обмотки

Силовые трансформаторы могут иметь несколько вторичных обмоток с различными напряжениями, но общее количество обмоток обычно не превышает 4-5 (рис. 32).


Рис. 32 — Обозначение многообмоточного трансформатора

Некоторые устройства, питающиеся от сети переменного тока (коллекторные электродвигатели, сварочные аппараты и т.п.), создают интенсивные помехи, которые через электрическую сеть и силовой трансформатор могут проникнуть в аппаратуру и нарушить ее работу. Для ослабления этих помех между первичной (сетевой) и остальными обмотками помещают электростатический экран, представляющий собой незамкнутый виток из полоски медной или алюминиевой фольги или один слой изолированного провода. Вывод экрана соединяют с шасси или с общим проводом (корпусом) прибора, а наличие экранирующей обмотки изображают штриховой линией, параллельной символу магнитопровода, со знаком корпуса прибора на конце.


Рис. 33 — Обозначение экранирующей обмотки

Иногда для работы в измерительной и бытовой аудиоаппаратуре обмотку трансформатора экранируют путем размещения внутри металлического футляра (экрана) из магнитного материала, который также соединяют с шасси или с общим проводом (корпусом) прибора.

Литература:

1. В. А. Волгов – «Детали и узлы радио-электронной аппаратуры», Энергия, Москва 1977 г.
2. В. Н. Ванин – «Трансформаторы тока», Издательство «Энергия» Москва 1966 Ленинград.
3. И. И. Белопольский – «Расчет трансформаторов и дросселей малой моности», М-Л, Госэнергоиздат, 1963 г.
4. Г. Н. Петров – «Трансформаторы. Том 1. Основы теории», Государственное Энергетическое Издательство, Москва 1934 Ленинград.
5. В. Г. Борисов, – «Юный радиолюбитель», Москва, «Радио и связь» 1992 г.
