Термометр сопротивления

NTC

Преимущества и недостатки термометров сопротивления

Как и любой прибор, использование термометров сопротивления имеет ряд преимуществ и недостатков. Рассмотрим их.

Преимущества:

• практически линейная характеристика;
• измерения достаточно точны (погрешность не более 1°С);
• некоторые модели дешёвые и просты в использовании;
• взаимозаменяемость приборов;
• стабильность работы.

Недостатки:

• малый диапазон измерений;
• довольно низкая предельная температура измерений;
• необходимость использования специальных схем подключения для повышенной точности, что увеличивает стоимость внедрения.

Термометр сопротивления — распространенное устройство практически во всех отраслях промышленности. Этим прибором удобно измерять невысокие температуры, не опасаясь за точность полученных данных. Термометр не отличается особой долговечностью, однако, приемлемая цена и простота замены датчика перекрывают этот небольшой недостаток.

Определение номинального значения сопротивления резистора по маркировке цветовыми полосами: онлайн калькулятор

Для чего нужен пирометр и как измерять температуру бесконтактным методом

Что такое термистор, их разновидности, принцип работы и способы проверки на работоспособность

Что такое термопара, принцип действия, основные виды и типы

Что такое тензодатчик, типы тензометрических датчиков, схема подключения и их применение

Что такое петля фаза-ноль простым языком — методика проведения измерения

Градуировочные таблицы термометров сопротивления

Градуировочные таблицы — это сводная сетка, по которой можно легко определить при какой температуре термометр будет иметь определенное сопротивление. Такие таблицы помогают работникам КИПиА оценить значение измеряемой температуры по определённому значению сопротивления.

В рамках этой таблицы существуют специальные обозначения ТС. Их вы можете увидеть в верхней строчке. Цифра означает значение сопротивления датчика при 0°С, а буква металл, из которого оно создано.

Для обозначения металла используют:

• П или Pt — платина;
• М — медь;
• N — никель.

Например, 50М — это медный ТС, с сопротивлением 50 Ом при 0 °С.

Ниже представлен фрагмент градуировочной таблицы термометров.

Установка

Теперь рассмотрим, как установить термодатчик теплого пола. Для этого нужно сделать штробу в стене и полу, которая будет вести к распаечной коробке. Выполняется это при помощи перфоратора со специальной насадкой для штробления.

Провод непременно должен быть защищен, для этой цели используется гофра, которая входит в набор. В месте соединения датчика и провода следует намотать изоленту, это в дальнейшем поможет легко его извлечь из гофры при необходимости замены. Также гофру нужно устанавливать так, чтобы все углы и повороты получились плавными. Сначала лучше устанавливать гофру, это позволит убедиться в том, что датчик может быть легко извлечен, а уже затем сам датчик.

Обслуживание

Информация о ТО температурного датчика указана в паспорте прибора или инструкции эксплуатации, там же приводится типовые неисправности и способы их ремонта, рекомендуемая длина кабеля для подключения, а также друга полезная информация.

Термометры сопротивления не требуют специального ТО, в задачу обслуживающего персонала входит:

• Проверка условий, в которых эксплуатируется датчик.
• Внешний осмотр на предмет целостности конструкции и кабельных соединений, проверка хода подвижного штуцера (если таковой имеется).
• Помимо этого проверяется наличие пломб.
• Проверяется заземление.

Такой осмотр должен проводиться с периодичностью один раз в месяц или чаще.

Помимо этого должна проводиться поверка приборов, с использованием эталонного датчика, например, ЭТС 100.

Платиновый эталонный ПТС (датчик ЭТС 100)

Для градуировки датчиков используются специальные таблицы, в качестве примера приведена одна из них для термосопротивления pt100. Саму методику калибровки мы приводить не будем, ее описание несложно найти в сети.

Градуировочная таблица для терморезистора pt100 (фрагмент, без указания пределов градуировки измерений)

Что касается методики поверки эталонных платиновых датчиков, то она должна производиться на специальных реперных точках.

«>

Принцип действия

Термометр сопротивления относится к вторичным датчикам температуры и требует проведения тщательной калибровки.

Для этого используют несколько реперных точек, температура которых известна и имеет высокую точность. Это могут быть, например, температура замерзания или кипения воды, жидкого азота, гелия или водорода, а также точки начала фазовых переходов в чистых металлах.

В каждой реперной точке измеряют сопротивление, а затем по полученным данным строят временную зависимость от сопротивления.

Термометр при этом должен приобрести температуру измеряемой среды, о чём свидетельствует достижение постоянного значения измеряемой величины.

Скорость выхода на линейную зависимость определяется временем релаксации датчика. Чем быстрее он реагирует на изменения внешней среды, тем он качественнее и в зависимости от предъявляемых требований может быть применён для конкретных условий измерений.

Данные для каждой реперной точки после выхода на линейную зависимость усредняются, а затем строится градуировочная кривая, которая и является основной характеристикой конкретного термометра, а также его способности измерять температуру.

Места с линейной зависимостью относятся к рабочим зонам термометра, а остальные зоны оказываются непригодными для измерений, так как несут большую погрешность из-за нелинейности.

Обычно рабочая зона термометров сопротивления оказывается достаточно узкой, при сравнении с другими типами датчиков. Это существенно сужает область применения таких термометров.

На качество измерения оказывают влияние не только примеси в материалах, но и дефекты. За счёт создания неоднородной структуры изменяется сопротивление, а также скорость выхода на стационарное значение для конкретной температуры.

Поэтому при изготовлении термометров важным параметром является создание высокочистых материалов или соединений.

Чтобы правильно измерять температуру необходимо обеспечивать надёжный тепловой контакт с объектом. Размеры датчика сопротивления должны быть минимально необходимыми, так как массивность повысит время измерений и не позволит зафиксировать быстроизменяющиеся процессы.

Принцип функционирования

В основе лежат элементы из платины, у которых сопротивление при 0 градусов равно 100 Ом. Стоит отметить, что у платины имеется положительный коэффициент. А это означает, что сопротивление растет при увеличении температуры. У некоторых приборов в одном корпусе может быть заключено сразу три термоэлемента. Но чаще всего в промышленности используют термосопротивление Pt100 «Овен» с одним элементом. «Овен» — это отечественная компания, которая занимается производством и продажей оборудования для автоматизации и измерения данных.

В зависимости от разновидности измерительной цепи, используется определенный способ подключения – двух-, трех-, четырехпроводной. От того, где и для чего используется устройство, вы можете подобрать наиболее приемлемую характеристику. Термосопротивления Pt-100 можно использовать для измерения температуры газов или жидкостей. Впрочем, его можно применять и для контроля температуры продуктов в пищевой промышленности.

Эти приборы могут быть совместимы с устройствами, у которых аналогичное входное сопротивление. Максимальная температура, которую позволяет измерять датчик – около 350 градусов. Но в пике может выдерживать скачки до 400 градусов. Но это усредненные значения, зависят они от производителя. Для одних датчиков рабочий диапазон -40..+90, для других уже -50..+250. Но есть и модели, которые работают и в диапазоне -100..+600.

Термины

• Полупроводник – вещество с электрическими свойствами, которые характеризируют его как хорошего проводника или изолятора.
• Температурный коэффициент удельного сопротивления – эмпирическая величина (α), описывающая изменение сопротивления или удельного сопротивления с температурным показателем.
• Удельное сопротивление – степень, с которой материал сопротивляется электрическому потоку.

Сопротивление материалов основывается на температуре, поэтому получается проследить зависимость удельного сопротивления от температуры. Некоторые способны стать сверхпроводниками (нулевое сопротивление) при очень низких температурах, а другие – при высоких. Скорость вибрации атомов повышается на больших дистанциях, поэтому перемещающиеся сквозь металл электроны чаще сталкиваются и повышают сопротивление. Удельное сопротивление меняется с изменением температуры ΔT:

Сопротивление конкретного образца ртути достигает нуля при крайне низком температурном показателе (4.2 К). Если показатель выше этой отметки, то наблюдается внезапный скачек сопротивления, а далее практически линейный рост с температурой

p = p (1 + αΔT), где ρ – исходное удельное сопротивление, а α – температурный коэффициент удельного сопротивления. При серьезных переменах температуры α способно меняться, а для поиска p возможно потребуется нелинейное уравнение. Именно поэтому иногда оставляют суффикс температуры, при которой изменилось вещество (к примеру, α15).

Стоит отметить, что α положительно для металлов, а удельное сопротивление растет вместе с температурным показателем. Обычно температурный коэффициент составляет +3 × 10-3 К-1 до +6 × 10-3 К-1 для металлов с примерно комнатной температурой. Есть сплавы, которые разрабатывают специально, чтобы снизить зависимость от температуры. Например, у манганина α приближено к нулю.

Советуем изучить — Удельное электрическое сопротивление

Не забывайте также, что α выступает отрицательным для полупроводников, то есть, их удельное сопротивление уменьшается с ростом температурной отметки. Это отличные проводники при высоких температурах, потому что повышенное температурное смешивание увеличивает количество свободных зарядов, доступных для транспортировки тока.

Сопротивление объекта также основывается на температуре, так как R располагается в прямой пропорциональности p. Мы знаем, что для цилиндра R = ρL/A. Если L и A сильно не изменяются с температурой, то R обладает одинаковой температурной зависимостью с ρ. Выходит:

R = R (1 + αΔT), где R – исходное сопротивление, а R – сопротивление после изменения температуры T.

Давайте рассмотрим сопротивление датчика температуры. Очень многие термометры функционируют по этой схеме. Наиболее распространенный пример – термистор. Это полупроводниковый кристалл с сильной зависимостью от температуры. Устройство небольшое, поэтому быстро переходит в тепловой баланс с человеческой частью, к которой прикасается.

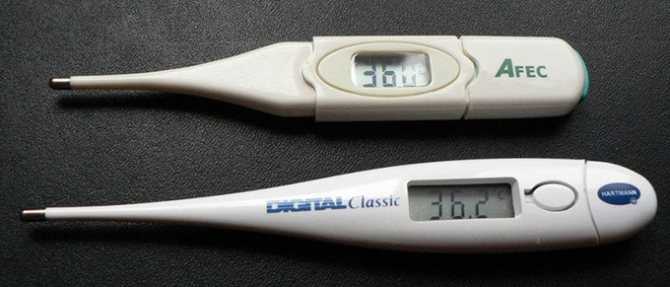

Термометры основаны на автоматическом измерении температурного сопротивления термистора

Обзор

Электрический ток

Батарея Измерения тока и напряжения в цепях Микроскопический вид: скорость дрейфа

Сопротивление и резисторы

Закон Ома Температура и сверхпроводимость Сопротивление и удельное сопротивление Зависимость сопротивления от температуры

Электрическая энергия и энергия

Переменные токи

Фазоры Средниеквадратное значение корня Меры предосторожности в домашнем хозяйстве

Электричество в мире

Люди и электрическая опасность Проводимость нервов и электрокардиограммы Электрическая активность в сердце

Особенности конструкции устройств

Самый распространенный конструкторский вариант имеет термометр в виде «свободной от напряжения спирали», который производится многими отечественными компаниями. Разница в моделях этого типа заключается в различных размерах используемых деталей и применении разнообразных материалов, использующихся при герметизации чувствительного компонента. Для различных температур необходимо использовать свой тип глазури. Этот тип ТС распространен не только в нашей стране, но и заграницей. Схема термометра сопротивления этого распространенного вида показана ниже.

Второй вид ТС менее популярен из-за своей дороговизны. Он называется на языке специалистов «полой конструкцией». Такой термометр можно найти на важных государственных предприятиях или объектах атомной и оборонной промышленности. Полый тип чувствительного элемента обладает высокой надежностью и стабильностью в работе.

Третий вид ТС – пленочные контрольные элементы. На керамическую основу наносят тонкий слой платины. Такой тип устройства широко распространен за рубежом. Этот термометр сопротивления дешевле предыдущих приборов и практичен, так как имеет меньшие размер и вес. Однако есть и свой минус – низкие стабильность и устойчивость к изменениям окружающей среды и резким перепадам температуры.

Четвертый вариант – платиновый стержень, покрытый массой из стекла. Такой ТС получается дорогим, но зато обеспечивается полная герметизация чувственного компонента и повышается устойчивость к влаге. Но у этого термометра низкий диапазон замера температур.

Металлический тип термопреобразователей

     Эти устройства предназначены для проведения замеров в широком температурном интервале (конкретный диапазон зависит от вида металла). Чаще всего этот прибор представляет собой расположенную в изолированном корпусе проволоку сечением до 0,1мм определенной длины. Среди этих термометров сопротивления наиболее часто встречаются устройства из платины, никеля и меди.

     Для платиновых термопреобразователей характерна высокая стабильность и точность показаний. Этот прибор демонстрирует высокое удельное сопротивление и способен проводить замеры в самом широком диапазоне температур. Платиновый термопреобразователь получил наибольшую распространенность в промышленных областях разных стран мира.

     Измерительный прибор из никеля имеет самый высокий коэффициент температуры и самый большой выходной сигнал сопротивления. Минус устройства – при превышении точки Кюри (352°С) возможно возникновение непредсказуемого гистерезиса характеристик. Некоторое время назад практиковалась установка подобных терморезисторов в кораблестроении совместно с самописцами. Сейчас данный тип приборов распространен, но все же меньше, чем платиновые устройства.

     Медные термопреобразователи обладают наиболее линейной характеристикой при ограниченном температурном диапазоне. За счет низкого удельного сопротивления в этом типе устройств необходимо устанавливать проволоку увеличенной длины. Сфера применения данных приборов: электростанции, электрогенераторы и т.д.

Глоссарий по физике

Термометры сопротивления

Термометр сопротивления (ТС) состоит из одного или нескольких термочувствительных элементов и внутренних соединительных проводов, помещенных в герметичный защитный корпус, а также внешних клемм и выводов, предназначенных для подключения к измерительному прибору. Чувствительный элемент (ЧЭ) термометра сопротивления представляет собой резистор, выполненный из металлической проволоки или пленки, с выводами для крепления соединительных проводов, имеющий известную зависимость электрического сопротивления от температуры .

На практике под термином «термометр сопротивления» понимают как герметичный датчик в металлическом или керамическом корпусе с внешним разъемом для подключения к измерительным приборам, так и сам чувствительный элемент, который может быть изготовлен в корпусе с проволочными выводами или в SMD-конструктиве для поверхностного монтажа.

Основные преимущества ТС по сравнению с другими типами датчиков температуры — это их высокая точность, широкий диапазон рабочих температур, малые размеры, устойчивость к вибрациям, линейность номинальной статической характеристики и относительно высокое значение температурного коэффициента сопротивления (ТКС). Основными материалами для изготовления ЧЭ ТС являются платина, медь, никель и их сплавы. На практике чаще применяются платиновые термометры сопротивления (ПТС) с различной чистотой платины, которые обладают наивысшей стабильностью характеристик, устойчивостью к воздействию агрессивных сред и широким диапазоном рабочих температур (табл. 1).

Таблица 1. Сравнительные характеристики распространенных типов датчиков температуры

Тип датчика температуры	Основные преимущества	Основные недостатки	Основные области применения
Термометры сопротивления	Высокая линейность номинальной статической характеристики Широкий диапазон рабочих температур Высокая стабильность основных параметров Устойчивость к воздействию агрессивных сред (ПТС) Относительно невысокая стоимость	Необходимость во внешней схеме для возбуждения	Широко используются как в относительно недорогих, так и в прецизионных системах измерения и контроля температуры
Полупровод- никовые термисторы	Дешевизна и доступность Высокий температурный коэффициент сопротивления	Необходимость во внешней схеме для возбуждения Высокая нелинейность номинальной статической характеристики Низкая стабильность основных параметров	Предназначены для применения в недорогих устройствах с низкими требованиями к точности измерений, в простых системах одно- и двухпорогового контроля температуры или для организации контроля температуры во второстепенных узлах сложной радиоэлектронной аппаратуры
Термопары	Самый широкий диапазон рабочих температур Высокая повторяемость характеристик Высокое быстродействие	Необходимость компенсации опорного спая Низкое выходное напряжение Необходимость использования крупногабаритных конструкций для компенсации опорного спая для достижения высокой точности измерений	Широко используются в бюджетных устройствах с «электронной» компенсацией опорного спая с невысокой точностью измерений Используются в сверхпрецизионных измерительных системах 0,01…0,25 °С с компенсацией опорного спая с помощью сосуда Дьюара или специализированных термостатов

По конструкции чувствительного элемента различают пленочные и проволочные термометры сопротивления. Как правило, медные и никелевые ТС изготавливают из проволоки (рис. 1), а платиновые могут быть как проволочными, так и пленочными.

Рис. 1. Проволочная конструкция термометра сопротивления

Последние имеют меньшую чувствительность к вибрациям, однако предназначены для функционирования в более узком температурном диапазоне (рис. 2). По предназначению различают рабочие и эталонные термометры сопротивления, параметры обеих групп ТС регламентированы соответствующими стандартами.

Рис. 2. Пленочный термометр сопротивления

Зависимость сопротивления проводника от температуры

Удельное сопротивление, а следовательно, и сопротивление металлов, зависит от температуры, увеличиваясь с ее ростом. Температурная зависимость сопротивления проводника объясняется тем, что

1. возрастает интенсивность рассеивания (число столкновений) носителей зарядов при повышении температуры;
2. изменяется их концентрация при нагревании проводника.

Опыт показывает, что при не слишком высоких и не слишком низких температурах зависимости удельного сопротивления и сопротивления проводника от температуры выражаются формулами:

\(~\rho_t = \rho_0 (1 + \alpha t) ,\)
\(~R_t = R_0 (1 + \alpha t) ,\)

где ρ, ρ_t — удельные сопротивления вещества проводника соответственно при 0 °С и t °C; R, R_t — сопротивления проводника при 0 °С и t °С, α — температурный коэффициент сопротивления: измеряемый в СИ в Кельвинах в минус первой степени (К-1). Для металлических проводников эти формулы применимы начиная с температуры 140 К и выше.

Температурный коэффициент сопротивления вещества характеризует зависимость изменения сопротивления при нагревании от рода вещества. Он численно равен относительному изменению сопротивления (удельного сопротивления) проводника при нагревании на 1 К.

\(~\mathcal h \alpha \mathcal i = \frac{1 \cdot \Delta \rho}{\rho \Delta T} ,\)

где \(~\mathcal h \alpha \mathcal i\) — среднее значение температурного коэффициента сопротивления в интервале ΔΤ.

Для всех металлических проводников α > 0 и слабо изменяется с изменением температуры. У чистых металлов α = 1/273 К-1. У металлов концентрация свободных носителей зарядов (электронов) n = const и увеличение ρ происходит благодаря росту интенсивности рассеивания свободных электронов на ионах кристаллической решетки.

Для растворов электролитов α α = -0,02 К-1. Сопротивление электролитов с ростом температуры уменьшается, так как увеличение числа свободных ионов из-за диссоциации молекул превышает рост рассеивания ионов при столкновениях с молекулами растворителя.

Формулы зависимости ρ и R от температуры для электролитов аналогичны приведенным выше формулам для металлических проводников. Необходимо отметить, что эта линейная зависимость сохраняется лишь в небольшом диапазоне изменения температур, в котором α = const. При больших же интервалах изменения температур зависимость сопротивления электролитов от температуры становится нелинейной.

Графически зависимости сопротивления металлических проводников и электролитов от температуры изображены на рисунках 1, а, б.

Рис. 1

При очень низких температурах, близких к абсолютному нулю (-273 °С), сопротивление многих металлов скачком падает до нуля. Это явление получило название сверхпроводимости. Металл переходит в сверхпроводящее состояние.

Зависимость сопротивления металлов от температуры используют в термометрах сопротивления. Обычно в качестве термометрического тела такого термометра берут платиновую проволоку, зависимость сопротивления которой от температуры достаточно изучена.

Об изменениях температуры судят по изменению сопротивления проволоки, которое можно измерить. Такие термометры позволяют измерять очень низкие и очень высокие температуры, когда обычные жидкостные термометры непригодны.

Отличия термопар от терморезисторов (NTC PTC)

Отличия термоэлектрических преобразователей от термисторов (датчиков сопротивления):

• принцип работы. На термопаре возникает малый ток, меняющийся при разном нагреве ее головки, а терморезистор (полупроводниковый) реагирует на такие процессы изменением своего сопротивления;
• конструктивные. Конструкция термопары: два спаянных проводника (ток идет от них) из разных сплавов в защитном кожухе и с компенсационными проводами, термистор — цельный кусок полупроводника с жилами (ток идет на него), сопротивление которого чувствительное к температуре.

Термопара имеет такие преимущества:

• диапазон раб. t° намного выше: типичный достигает +600…+800° C, у термисторов стандартный максимальный плюсовой предел около +200…+600° C. Есть термопары из особых сплавов, которые работают при +2500° C, что для них нельзя назвать чем-то выдающимся, это, в общем, обычные параметры. Но и у термических датчиков есть специальные семейства высокотемпературных моделей. Но это более особенные приборы, и все же их диапазон меньший;
• термисторы более точные, но с некоторыми оговорками. При высоких температурах, погрешности, а также деградация, раскалибровка у них может быть выше, чем у ТП. То есть при особо значительных температурах термопары могут быть точнее. Данный минус для них также нивелируется, если есть преобразователь, исчисляющий погрешности;
• часто требуется нормирующий усилитель, который нужен для термопары, чтобы повысить чувствительность, чтобы ее сигнал был сильнее для лучшей работы приемника, обрабатывающего информацию, чтобы он «увидел» ее;
• термистор дешевый из-за того что не требует указанных дополнительных узлов. Для ТП такие устройства зачастую требуются, поэтому в итоге стоимость их использования выше;
• стойкость к механическим влияниям, вибрациям у термопар лучше, они имеют надежные защитные кожухи;
• скорость реакции у ТП выше, чем у термисторов;
• при работе с повышенными температурами термисторы больше подвержены износу и раскалибровке. Но этот минус относительный — такой сенсор часто просто выбрасывают и покупают новый, так как изделие дешевое;
• термисторы со временем деградируют быстрее. Обычно производители дают гарантию всего 1000 часов для таких детекторов. Термопары более живучие.

Итак, измерение температуры терморезистором и термопарой отличается основательно, хоть и в обоих случаях базируется на электропараметрах: вторая создает и меняет ЭДС, первый — свое сопротивление.

Есть правило: если t° выше +300° C, то следует применять термопару. На более простых и дешевых приборах чаще встречается терморезисторы. На дорогом и сложном оборудовании — термопары, они же более распространенные при работе с высокими температурами. У термисторов в таких условиях погрешности могут быть такие же, как у ТП, но в типичных диапазонах (−50…+300° C) они имеют превосходство по точности.

Если говорить о специальных узконаправленных сферах — лаборатории, специсследования, промышленность — то там чаще используют ТП.

Подытожим:

• преимущества термопары: диапазон рабочих температур намного шире, реакция быстрее, срок эксплуатации намного превышает таковой у термисторов, ТП меньше подвержены раскалибровке, деградации, механическим повреждениям. При диапазоне t° от +300° C именно термопары часто незаменимые;
• минусы: особенности применения ТП повышают затраты (частично нивелируется живучестью), а также принято считать, что точность термопар немного хуже, чем у терморезисторов.

Отдельно выделим безусловный плюс: только термопары используются как измерители температуры исследуемых объектов (радиодеталей и пр.) вместе с мультиметром. Также надо сказать, что неподходящие диапазоны t° всегда повышают погрешности и вероятность отказа, но ТП стойче к таким условиям.

Медные датчики (ТСМ)

Виды датчиков и их характеристики

Измерение температуры термометром сопротивления происходит с помощью одного или нескольких чувствительных элементов сопротивления и соединительных проводов, которые надежно спрятаны в защитном корпусе.

Классификация ТС происходит именно по типу чувствительного элемента.

Металлический термометр сопротивления по ГОСТ 6651-2009

Согласно ГОСТ 6651-2009 выделяют группу металлических термометров сопротивления, то есть ТС, чей чувствительный элемент — это небольшой резистор из металлической проволоки или пленки.

Платиновые измерители температуры

Платиновые ТС считаются самым распространёнными среди других видов, поэтому их часто устанавливают для контроля важных параметров. Диапазон измерения температуры лежит от -200 °С до 650 °С. Характеристика близка к линейной функции. Один из самых распространённых видов — Pt100 (Pt — платиновый, 100 — означает 100 Ом при 0 °С).

Никелевые термометры сопротивления

Никелевые ТС почти не используются в производстве за счет узкого температурного диапазона (от -60 °С до 180 °С) и сложностей эксплуатации, однако, следует отметить, что именно они имеют самый высокий температурный коэффициент 0,00617 °С-1.

Ранее такие датчики использовались в кораблестроении, однако, сейчас в этой отрасли их заменили на платиновые ТС.

Виды и устройство терморезисторов

Термосопротивление

Существует множество радиоэлектронных компонентов, которые изменяют некоторые свои параметры под действием изменения температурного режима. Таким элементом является и термосопротивление, или же как его еще называют – терморезистор. Из названия уже понятно, что деталь увеличивает сопротивление при повышении температуры.

Термосопротивление – это полупроводник, очень зависимый от температурных режимов, именно данный параметр, а также высокий коэффициент сопротивления, позволяет использовать устройство практически во всех отраслях промышленного производства. Термосопротивления (терморезисторы) производят из различных материалов, имеющих разное удельное сопротивление. К основным качественным показателям данного РЭК относят высокий коэффициент температур, химическую стабильность, температуру плавления.

Термосопротивление могут быть различные по конструкции изготовления, но больше всего распространены полупроводниковые стержни, покрытые эмалью. К стержню подводятся выводы и контактные колпачки, использовать их можно только лишь в среде, которая сухая. Множество подобных элементов отлично действуют в определенном температурном промежутке, любой же перегрев их вызывает отрицательное действие и ведет к разрушению терморезистора. Для того, чтобы защитить их от пагубного воздействия от внешнего негативного фактора, конструкцию термосопротивлений помещают в специальные герметичные корпуса. Такие детали можно использовать в любой среде, даже влажной. Если элементы производились из материалов, имеющих плохую проводимость, то изменение температурного режима способно привести к изменениям в сопротивлении в несколько десятков раз. Применение материала изготовления с идеальной проводимостью ведет к соотношению в пределах десяти. Если соблюдать все необходимые нормы, соответствующие техническим характеристиками того или иного типа терморезисторов, можно продлить их эксплуатационный срок до нескольких лет.

Термосопротивления и их типы

Наиболее популярны РЭК, при изготовлении которых используют платину, позволяющую выдерживать широкий диапазон температур: минус 200 – плюс 1200 градусов по Цельсию, иметь высокий температурный коэффициент, стойкость к процессам окисления и технологичность. Также, материалом для производства терморезисторов могут применять никель, медь.

Медные термосопротивления идеальны, когда необходимо продолжительное измерение рабочей температуры, при этом диапазон колеблется в пределах минус 200 – плюс 200 градусов. Достоинства меди, как материала: недорогая, без примесей, технологична, сопротивление линейно зависит от температуры. К недостаткам можно отнести: сопротивление удельное невысоко, сильное окисление. Эти недостатки приводят к ограничениям использования медных термосопротивлений.

Никелевые термосопротивления превосходно подходят, что измерять температуры, находящиеся в пределах минус 100 – плюс 300 градусов. К достоинствам можно отнести невысокую тепловую инерцию, сопротивление номинала идеальное. Недостатки: нелинейные, нестабильные номинальные статические характеристики, невозможность их взаимозаменять, так присутствует значительный разброс сопротивления номинального.

Схемы подключения

Датчики термосопротивлений подключаются по нескольким схемотипам: двухпроводная, трехпроводная, четырехпроводная. Двухпроводная не является распространенной, так как сопротивление соединительных проводов дает значительные погрешности при измерении. Более популярны именно трехпроводные схемы, так как именно такая схема применяется для подключения датчиков к различному виду контроллеров. Схему четырехпроводную применяют для подключения датчиков термосопротивлений к техническим и коммерческим устройствам, чтобы получать наиболее точные данные при потреблении энергоресурсов. Четырехпроводная схема позволяет обеспечить полную компенсацию сопротивления соединительных проводов и высочайшую точность в показаниях.

Источники неопределенности измерения температуры на объекте

В новом стандарте ГОСТ Р 8.625-2006 приведены правила отбраковки термометра сопротивления потребителем. В них установлено, что забраковать термометр можно только, если отклонение сопротивления термометра от НСХ лежит полностью вне диапазона, обусловленного расширенной неопределенностью измерения температуры в рабочих условиях. Поэтому становится очень актуальной проблема оценки неопределенности, возникающей при измерении температуры на объекте. Источники неопределенности измерения температуры промышленным термометром сопротивления можно разделить на источники, связанные с физическими условиями работы ТС и электрическим преобразованием сигнала:

– теплопроводящие свойства данной конструкции термометра и монтажных элементов; – перенос тепла излучением в окружающую среду; – теплоемкость датчика температуры; – скорость изменения измеряемой температуры; – утечки тока (качество заземления); – электрические шумы; – точность измерителя или преобразователя сигнала.

Термосопротивления с кабельным выводом
