Степень (класс) защиты ip: расшифровка оболочек и таблица значений

Степень защиты смартфонов

Что касается степени защиты, которая используется производителями телефонов и смартфонов, то тут бывают самые разные варианты. Начиная, от простых степеней защиты, таких как IP54, до максимальных, таких как IP 67 и IP68. Для примера рассмотрим несколько телефонов и их степень защиты.

Модель	Класс защиты
Nokia 3720 classic	IP54, защита от пыли и брызг воды.
GINZZU R1D IP56 Red	IP56, защита пыли, струй воды и волн.
Samsung B2100	IP57, защита от пыли и кратковременного погружения в воду на глубину до 1 метра.
CUBOT X10	IP65, полная защита от пыли и струй воды.
Ruggear RG710 Grantour	IP66, полная защиты от пыли и сильных водяных струй.
Sony Xperia Go	IP67, полная защита от пыли и водонепроницаемость при кратковременном погружении на 1 метр.
Texet X-driver	IP68, полная защита от пыли и водонепроницаемость при погружении длительностью до 30 мин.

Нужно отметить, что в большинстве случаев, если степень защиты телефона или смартфона ниже IP67 или IP68, то производитель ее просто не указывает. Поэтому в характеристиках смартфонов редко можно встретить степень защиты IP54, IP56, IP57, IP65 или IP66.

IPxx – это класс защиты электрооборудования от внешних факторов по стандарту IEC-952.

Стандарт IEC-952 предусматривает идентификацию класса защиты по средствам двухциферного кода, где первая цифра показывает степень защиты от проникновения внутрь корпуса твердых предметов, а вторая указывает на защищенность оборудования от проникновения внутрь корпуса жидкости

IP (Ingress Protection rating) – это международные стандарты защиты корпуса (оболочки) электрического и электротехнического оборудования от вредного воздействия окружающей среды. Согласно принятой классификации, степень защиты IP, которой соответствует сертифицированное оборудование, сопровождается двухразрядным номером, – например, IP66, IP67, IP68.

Вторая цифра IP – это класс защиты от проникновения внутрь корпуса влаги или воды.

IPx0 – нет защиты от проникновения внутрь корпуса влаги. IPx1 – защита от вертикально падающих капель воды. IPx2 – защита от брызг воды, с углом отклонения до 15° от вертикали. IPx3 – защита от брызг воды, с углом отклонения до 60° от вертикали. IPx4 – защита от водяных брызг с любого направления. IPx5 – защита от водяных потоков с любого направления. IPx6 – защита от водяных потоков или сильных струй с любого направления. IPx7 – защита при частичном или кратковременном погружении в воду на глубину до 1 м. IPx8 – защита при полном и длительном погружении в воду на глубину более 1 м.

Таким образом, чем больше указанное двухзначное число, тем выше степень защиты оборудования от вредного воздействия окружающей среды. Например, класс защиты IP65 – полная защита от пыли и защита от водяных струй в любом направлении.

Если в спецификации на оборудование в стандарте присутствует 0 (в первой или второй цифре стандарта IP), это означает, что данное техническое средство не обеспечивает защиты от механических повреждений (IP0-) или от проникновения влаги (IP-0).

Как расшифровывается IP54

Рядом с буквами IP обычно стоят цифры, обозначающие степень защиты от факторов окружающей среды. Первая цифра в IP54 – 5 определяет уровень защиты объекта от твердых тел.

Или попадание инородных тел внутрь корпуса, изоляционного материала и т.д. Это могут быть камни, пыль, песчинки. Всего существует 6 степеней защиты от твердых частиц и пыли, где 0 означает отсутствие защиты. А шестая степень означает максимальный уровень, защищающий даже самую мелкую пыль. Именно этот бренд часто обозначает современные мобильные и другие электронные устройства.

Первая цифра в IP – защита от пыли

Вторая цифра в IP обозначает уровень защиты от влаги или воды. Всего существует восемь степеней. И по аналогии с первым значением – 0 означает отсутствие защиты. IP54 обладает степенью влагостойкости, достаточной для защиты от случайных брызг. В этом случае более близкий контакт с водой опасен для устройства или устройства. Маркировка IP54 часто используется для обозначения соединительных коробок для проводки.

И другие подобные устройства. Также существуют монтажные коробки, более устойчивые к влаге и пыли, но их цена на рынке будет выше, чем у предыдущей.

Первая цифра

Уровень защиты от механических воздействий определяется по первой цифре:

• предотвращение, ограничение прикосновения или проникновения в любую часть тела или предмет в руках человека;
• блокировка доступа под пылезащитным кожухом, твердые предметы для защиты электрооборудования.

Уровень защиты от вредного воздействия влаги определяется вторым числом.

Дополнительные символы

После пары цифр в обозначении иногда можно встретить пару букв. Первый из них указывает на степень защиты от контакта с опасными частями оборудования и поражения электрическим током при прикосновении:

• А – от прикосновения одной рукой;
• Б – от прикосновения пальцами;
• В – от прикосновения другим инструментом;
• D – от прикосновения к проволоке.

Вторая – дополнительная информация об уровне безопасности. Их четыре. В них указывается информация о проведенных испытаниях и они необходимы для электрооборудования:

• Н – высоковольтные устройства;
• М – протестирован по уровню защиты от негативного воздействия воды (движущееся оборудование);
• S – протестирован по уровню защиты от негативного воздействия воды (оборудование в состоянии покоя);
• W – с указанием дополнительных защитных устройств.

Как определить подлежит ли деталь замене

В процессе эксплуатации водонагревателя можно зрительно и на слух установить, что наступило время замены установленного магниевого анода.

Нужно следить за своевременной заменой. Источник фото: domikelectrica.ru

Это можно выполнить по таким показателям:

1. Водонагреватель начал продолжительнее греться.
2. Устройство почасту выключается и включается снова.
3. Выходящая из смесителя нагретая вода сделалась мутной и имеет неприятный запах.
4. В процессе нагрева водонагревателя хорошо слышен шум.

В случае, когда существует хотя бы один из отмеченных выше показателей, необходимо заменять магниевый анод. Тем более, что большинство из перечисленных признаков, говорят о том, что ТЭН покрыт накипью и ему также требуется очистка. Произвести ее можно вместе со сменой анода.

Как читать IP код – пример расшифровки

В качестве примера трактовки кода, который характеризует степень защиты ip, рассмотрим оборудование с популярным на практике обозначением IP54. Даже без использования таблицы из индекса следует, что:

• IP указывает на то, что кодируемая информация относится к параметрам защиты электротехнического изделия от внешних воздействий окружающей среды;
• цифровой индекс 5 указывает на то, что рассматриваемое изделие представляет собой продукт внешнего применения с усиленной устойчивостью к проникновению воды.

Для конкретизации этих данных и расшифровки степени защиты следует обратиться к таблице, согласно которой речь идет о конкретном образце техники, который:

• полностью защищен от попадания пыли и в собранном состоянии не позволяет коснуться внутренних элементов схемы как руками, так и различными предметами (число 5 на первой позиции цифровой части индекса);
• обеспечивает полную защиту от попадания внутрь брызг воды вне зависимости от направления воздействия (число 4 на второй позиции цифровой части индекса).

Отсутствие буквенного суффикса-расширения свидетельствует о том, что перед разработчиком оборудования не ставилась задача получения у него защитных свойств, превышающих общепринятые.

Наиболее распространенные классы защиты и область их применения

Несмотря на то что сочетание степеней защиты теоретически может быть любым, чаще всего встречаются определенные классы. Описание возможной области их использования и приведем в этом пункте.

• IP 20. Устройства предназначены для использования в отапливаемых помещениях с нормальным уровнем влажности. Обеспечивают достаточный уровень защиты от электричества, но не защищают от влаги.
• IP 21/22. Устройства также могут использоваться в помещениях, но уже без отопления, а также на улице под навесами.
• IP 43/44. Оборудование может использоваться во влажных помещениях.
• IP 54/55. Могут быть установлены на улице под открытым небом, переносят дождь, снег, оледенение.
• IP 67/68. Оборудование может быть погружено в воду. Такой класс защиты светильников нужен для организации подсветки бассейна.

Еще несколько классов защиты IP с областью их применения

В общем и целом, определить для каких условий подходит тот или иной прибор, можно по расшифровке цифровых значений.

IPX7 – степень защиты устройства от влаги

IPX7 – среди восьми степеней, вторая по максимально защищенной от влаги. Устройство с этим обозначением может не долго находиться под водой на глубине около метра без потери работоспособности. Сейчас множество приборов имеют эту степень IP, в том числе и некоторые модели телефонов.

Степень защиты IP и уровень защищенности оборудования

Уровень защиты используемого оборудования определяется в соответствии с системой классификации Ingress Protection Rating (сокращенно IP). Она определяет степень защиты корпуса (шкафа) от проникновения твердых частиц и воды, что является основанием для эксплуатации оборудования в определенных условиях.

В маркировке IP первая цифра указывает на степень защиты электрооборудования от прикосновений и проникновения пыли, вторая – на степень защиты от воды. Чем больше эти показатели, тем выше уровень защиты.

Шкаф IP54

Маркировка шкафа со степенью защиты IP54 указывает на полную защиту от контакта,  пылезащищенное исполнение корпуса (допустимо попадание крайне незначительного количества пыли, которое не способно нарушить работу устройства), а также на защиту от брызг воды, падающих в любом направлении.

Такие электротехнические шкафы имеют хорошо защищенный корпус и дверь со специальным уплотнением, обеспечивающим плотное примыкание к корпусу. Они могут устанавливаться в помещениях бытового и промышленного назначения с повышенным уровнем влажности и запыленности (в цехах, мастерских, на складах и пр.).

Шкаф IP55

Обладая степенью защиты IP55, электротехнический шкаф обеспечивает полную защиту от контакта. Он имеет пылезащищенное исполнение и, в отличие от корпуса IP54, защищает не только от брызг воды, но и водяных струй, направленных на корпус с любого направления.

Благодаря таким техническим параметрам шкафы со степенью защиты IP55 могут использоваться в помещениях с повышенным уровнем пыли, влаги, а также в условиях открытого пространства, обеспечивая надежную защиту оборудования.

Сколько существует степеней защиты от влаги светильников

Свет — это великий волшебник, именно он делает нашу жизнь ярче. Главное, правильно подобрать качественное осветительное оборудование. Выбирая товар, мы часто сталкиваемся с техническими характеристиками, значения которых нам не совсем понятны.

Мы расскажем вам о важном параметре при выборе светильника – степени защиты от механических повреждений и влаги – IP

1. Наиболее распространены классы защиты IP:
2. IP20 светильники могут применяться для внутреннего освещения в нормальной незагрязненной среде. Типовые области применения: офисы, сухие и теплые промышленные цеха, магазины, театры.
3. IP21/IP22 светильники могут применяться в неотапливаемых (промышленных) помещениях и под навесами, так как они защищены от попадания капель и конденсации воды.
4. IP23 светильники могут применяться в неотапливаемых промышленных помещениях или снаружи.
5. IP43/IP44 светильники тумбовые и консольные для наружного уличного освещения. Тумбовые светильники устанавливаются на небольшой высоте и защищены от проникновения внутрь мелких твердых тел, а также дождевых капель и брызг.
6. Для промышленных светильников, используемых для освещения высоких цехов, и уличных светильников распространенной комбинацией является защита электрического блока по классу IP43 (для обеспечения безопасности), а оптического блока по классу IP54/IP65 (чтобы предотвратить загрязнение отражателя и лампы).
7. IP50 светильники для пыльных сред, защищенные от быстрого внутреннего загрязнения. Снаружи светильники IP50 могут легко очищаться. На объектах пищевой промышленности следует применять закрытые светильники, в которых предусмотрена защита от попадания осколков стекла от случайно разбитых ламп в рабочую зону.
8. Хотя степень защиты предусматривает обеспечение работоспособности самого светильника, она также означает, что отдельные частицы не могут выпасть из корпуса, что соответствует требованиям пищевой промышленности. Для освещения помещений с повышенной влажностью светильники с IP50 применять нельзя.
9. IP54 традиционный класс для водозащищенного исполнения. Светильники можно мыть без каких-либо отрицательных последствий. Такие светильники также часто используют для освещения цехов пищевой промышленности, рабочих помещений с повышенным содержанием пыли и влаги, а также под навесами.
10. IP60 светильники полностью защищены от накопления пыли и могут использоваться в очень пыльной среде (предприятия по переработке шерсти и тканей, в каменоломнях) и для освещения предприятий пищевой промышленности (по соображениям, изложенным выше).
11. Светильники в исполнении IP60 встречаются редко. Чаще там, где требуется IP60, применяют класс IP65/IP66. IP65/IP66 относятся к струезащитным светильникам, которые применяются там, где для их очистки используются струи воды под давлением или в пыльной среде. Хотя светильники не являются полностью водонепроницаемыми, проникновение влаги не оказывает никакого вреда на их функционирование.
12. IP65/IP66 светильники часто выпускаются в ударозащищенном исполнении.
13. IP67/IP68 светильники этого класса можно погружать в воду. Могут применяться для подводного освещения бассейнов и фонтанов. Светильники для освещения палубы кораблей также соответствует этому классу защиты. Метод испытаний не подразумевает, что светильники с IP67/IP68 также удовлетворяют требованиям класса IP66/IP67.

Степень защиты светильника IP производители определяют сами, используя для этого европейский стандарт MEK-529.

IP 44

IP 44 – степень защиты указывает, что оболочка или внешний корпус изделий предохранен от посторонних предметов диаметром 1 мм и более. Таковыми являются различные провода, штыри, гайки, ручной инструмент, отвертки и т.д. Кроме этого присутствует защищенность от влажности и брызг воды случайной направленности. Оборудование с таким корпусом допускается применять в сооружениях с высокой влажностью, сырых, также вне помещения, но не следует допускать попадания воды струей. На изделии с корпусом IP 44 нет имеет предохранения от пыли. Если запыленность комнаты или помещения повышена, не следует применять щиток с IP44.

Корпуса электрических щитов IP 44 пригодны для в строений с повышенной влажностью, а также для монтажа вне жилых помещений, но под крышей. Это позволит предупредить открытое воздействие струи воды.

Основные факторы риска

На электрическое оборудование основное негативное влияние оказывают два фактора. В первую очередь это влага или вода, которая служит отличным проводником электрического тока. В обычных жилых комнатах проникновение влаги в те же розетки случается крайне редко. Но, если розетки и выключатели размещаются в ванных комнатах, сырых подвалах, беседках и других помещениях с повышенной влажностью, то принимаются повышенные меры безопасности. Они обеспечивают защиту пользователей от короткого замыкания и поражения электротоком в результате водяного пара, сырости или атмосферных осадков.

Вторым негативным фактором считается попадание внутрь приборов и оборудования частиц пыли и грязи. Особенно это становится заметно на улице, когда загрязнения попадают внутрь розеток или распределительных щитов под действием ветра. Серьезными негативными последствиями становятся нарушения их работоспособности, коррозия и окисление отдельных деталей, искрение контактов. Все эти факторы приводят к несчастным случаям и являются основными причинами электротравматизма.

Степень защиты ip › ГОСТ, стандарт

Степень защиты IP (Ingress Protection Rating) – это систематизация значений защищенности корпуса (имеется ввиду внешнее покрытие) электроприборов и электрооборудования при влиянии всевозможных отрицательных условий, например влияния влажности, открытого просачивания жидкости, загрязнений, а также воздействия разных окружающей среды.

Этот числовой индекс определяет интернациональный стандарт ip. Среди них стандарт международной электротехнической комиссии IEC 60529, в СНГ ГОСТ 14254-96, ГОСТ 14254 а в германии — DIN40050-9.

Актуальный стандарт IEC 60529:2013 принят в 2013 году. Действующий в РФ ГОСТ 14254 — 2015 введен 2017.03.01. Он отличается от предыдущего ГОСТ 14254-96 индексом защиты от влаги: в новом действующем ГОСТ 14254 — 2015 принято 10 индексов от 0 до 9. Индекс ipx9 обозначает защиту от струй воды высокой температуры, которая подается под высоким давлением (см. ниже). Актуальные ГОСТ на степень защиты ip:

• IEC 60529:2013,
• ГОСТ 14254 — 2015,
• DIN40050-9,
• DIN EN 60529 (VDE 0470).

Степень защиты предусматривается при подборе различного промышленного оборудования, с расчетом внешней обстановки, где оно будет задействовано. Так, когда запланирована смена проводки дома, то при подборе распределительного щитка, следует принимать к сведению отрицательные условия среды. Определенное воздействие будет оказываться на приборы и оборудование, которые находятся на открытом воздухе или в здании.

Для электротехнических изделий класс защиты задается в виде IP .

показывает класс защиты от воздействия сторонних предметов окружающей среды.

Стандартизировано 7 уровней защиты от внешних объектов от 0 до 6:

• «0» — нет защиты от внешних объектов;
• «1» — обшивка обладает защитой от воздействия сторонних предметов диаметром от 50 мм, от соприкосновений оборотной стороны руки;
• «2» — защита от негативного действия сторонних предметов диаметром более 12,5 мм, от касаний корпуса пальцами;
• «3» — есть защита от действия посторонних предметов диаметром выше 2,5 мм, проводников, не большого инструмента (ручного);
• «4» — защита от сторонних предметов с диаметром 1 мм и более – это проводники, фиксирующие гайки, болты;
• «5» — полная защита от посторонних предметов, любого размера, неполная защита от загрязнений и пыли (допускается влетание малого количества пыли вовнутрь корпуса, не воздействующее на функциональность устройств внутри электрического щитка);
• «6» — полная защита от различных предметов, полная пыленепроницаемость.

Означает ли маркировка IPX8 полную водонепроницаемость?

Термин означает что устройство не потеряет работоспособность при проникновении воды, но полную водонепроницаемость не обеспечивает. Защитой от попадания влаги внутрь могут похвастаться немногие устройства. Как правило, такие гаджеты выпускаются для отдельных категорий людей: военных, спортсменов.Маркировка IPX8 сохранит устройство в рабочем состоянии при попадании воды и даже погружении его на глубину, но при длительном контакте влаги с электроникой гаджет выйдет из строя.

Если нужен аппарат для дайвинга, то нужно искать маркировку ISO 6425. Такой стандарт говорит, что каждое устройство проходило тестирование и является полностью водонепроницаемым. Выдерживает длительное нахождение под водой, частое использование на глубине и под давлением.

Что характеризует вторая цифра кода

Под второй цифрой подразумевают воздействие жидкости, которая в разных количествах может нанести вред оборудованию. В испытаниях по второй цифре характеристики используют пресную воду, исключая другие варианты. Интерпретация уровня защиты здесь может носить двоякий характер, поскольку допускается определенное количество воды внутри оболочки при условии полной сохранности функционала оборудования.

Чему соответствует вторая цифра защиты:

IP X1. Защищает от капель вертикально падения. При появлении таких капель в помещении в последующем возможно негативное влияние на оболочку. Причиной этому выступает не достаточная плотность соединения либо конденсат, скопившийся на потолке или трубах, которые расположены над оболочкой.

IP X2. Защищает от капель с падением под углом 15°. Например, при использовании оборудования в условиях открытого моря (корабли и прочее).

IP X3. Защищает от капель вертикального падения под углом 60° (дождь). Допустимо открытое основание оболочки. Проверять следует при помощи качающейся трубы дуговой формы либо с применением разбрызгивателя, который оснащен экраном-ограничителем. Прибор формирует брызги в пределах 60° (допускаются незначительные отклонения). Расход воды для таких случаев определяет стандарт.

IP X4. Характеристики аналогичны выше описанному классу защиты, но угол разбрызгивания капель увеличивается до 180° по вертикали. В качающейся трубе необходимо предусмотреть наличие отверстий по всему периметру полуокружности (иначе говоря, дуга должна составлять 180°). В ходе проверке имитируется сильный ливень с брызгами.

IP X5 и IP X6. Проверяют мощной трубой для поливки – брандспойтом, который воспроизводит мощные струи воды, близкие по силе морским волнам. В случае с проверкой для цифры «6» условия более сложные, чем в отношении цифры «5»: диаметр сопла для брандспойта в несколько раз больше, а вместе с ним заметно растет расход воды.

IP X7 и IP X8. Основу проверки представляет временное или длительное погружение в воду.

Если защита оболочки от жидкости низкая и соответствует столь же низкой степени защиты, она содержит двойную маркировку. Например, IP X5/X7. Наглядная иллюстрация: степень защиты ведра в перевернутом состоянии соответствует IP X8, но в это же время не соответствует защите с параметрами IP X4.

Методики проверки на предмет проникновения воды отражены в стандарте МЭК 68-2-18. Ниже в таблице приводится соответствие между проверками относительно требований МЭК 529 (код IP) и испытаниями согласно МЭК 68-2-18.

IP код	IP X1 & 2	IP X3 & 4	IP X5 & 6	IP X7
Водный тест в соответствии с МЭК 68-2-18	test Ra2	test Rb2	test Rb3	test Rc1

Соответствие между кодом IP и испытаниями

Класс защиты ip

Часто, когда имеют в виду «степень защиты», они говорят «класс защиты ip». С технической точки зрения это одно и то же, то есть синонимичные термины. В нормативной литературе термин «классы защиты IP» обычно не используется, но часто можно встретить вопросы: «класс защиты IP54» или «класс защиты IP65» или «класс защиты IP21, что это такое?». В этих случаях имеется в виду соответствующая степень защиты. В этом случае не предусмотрено никаких отдельных правил или положений по сравнению с указанными выше.

Рассмотрим далее общие степени защиты электрических продуктов и оборудования. Приведем примеры расшифровки ip и определим, где и в каких случаях используются тела этих знаков. Возьмем для наглядности случай с электрическими щитами.

IP 20

IP 20 – есть защита от крупных и крупных предметов диаметром более 12,5 мм (это обозначено «2»), защиты от воды нет, так как соответствующая позиция «0». Такое оборудование IP 20 подходит для установки в сухих помещениях, где не ожидается появления воды (брызг) на теле, отсутствует влияние предметов диаметром до 12,5 мм. В случае распределительного щита с IP 20 его следует устанавливать в комнатах, коридорах квартир, но нельзя использовать, например, в ванной комнате.

IP 30

IP 30: представленный бренд утверждает, что продукт не имеет защиты от влаги. Отличие от предыдущего заключается в большей защите от механических воздействий. Электрический щит IP 30 защищен от предметов диаметром 2,5 мм и более.

IP 44

IP 44 – степень защиты указывает на то, что корпус или внешний кожух изделий защищен от инородных тел диаметром от 1 мм и более. Это различные резьбы, шпильки, гайки, ручной инструмент, отвертки и т.д. Также есть защита от влаги и случайных брызг воды. Оборудование с таким корпусом можно использовать в сооружениях с повышенной влажностью, влажностью даже на открытом воздухе, но вода не должна попадать струей. На продукте со степенью защиты IP 44 нет защиты от пыли. Если запыленность помещения или помещения увеличивается, не используйте экран IP44.

Корпуса для распределительных щитов IP 44 подходят для зданий с повышенной влажностью, а также для установки вне помещений, но под навесом. Это предотвратит попадание струи воды.

IP 54

IP 54 – представленная степень защиты отличается от IP 44 более полной и надежной защитой от инородных тел. Корпус с такой степенью защиты следует выбирать для участков, где может образовываться пыль. Электрооборудование в корпусе IP 54 будет получать небольшое количество пыли и не окажет неблагоприятного воздействия на работу продукта.

IP 55

IP 55 – корпус изделий полностью защищен от негативного механического воздействия различных предметов и частично от проникновения пыли. IP 55 применяется во влажных средах, за их пределами, где возможно кратковременное воздействие воды на корпус (кожух) оборудования в виде струи. Корпуса электрических панелей, предназначенных для наружной установки, обычно имеют степень защиты IP 55. Эта панель может быть установлена ​​практически в любом месте дома. Навес для этого не нужен.

IP 65

IP 65 – Абсолютно пыленепроницаемый, абсолютно пыленепроницаемый. Электрический щит со степенью защиты IP 65 может быть установлен или использован в любых условиях окружающей среды, как в помещении, так и на открытом воздухе.

При выборе техники часто возникает вопрос – «А что означает маркировка степени защиты IP на корпусе?”

Расшифровка степени защиты (IP) и класса антивандальной защиты (IK)

В характеристиках оборудования часто встречается такой параметр, как степень защиты оболочки (Ingress Protection Rating). Он может также называться “Пылевлагозащита”, “Пылевлагоустойчивость” или обозначаться другими синонимами.

В сокращенном варианте класс защиты оболочки знаком практически всем – это аббревиатура IP и две цифры после нее: IP44, IP66, IP67 и т. д. Первая цифра обозначает степень защиты от пыли, вторая – защиту от воды.

Публикуем инфографику, поясняющую разницу между разными классами защиты.

Примечания:

• Защита от воды класса 3, по сути, означает защиту от дождя.
• Защита класса 7 предполагает, что даже если во время кратковременного погружения в устройство попадет вода, это не помешает его работе.
• Защита класса 8 предполагает, что устройство будет работать в полностью погруженном состоянии длительное время.
• Если вместо какой-либо из цифр пишется X – это означает, что защита от данного воздействия не тестировалась.

Что означают буквы?

Кроме цифр, обозначение степени защиты иногда может содержать также и буквы английского алфавита. Используется такая дополнительная маркировка в двух случаях:

 Первые 4  буквы – A, B, C, D – предназначены для отображения уровня защиты человека от прикосновения к опасным частям оборудования:

• тыльной стороной руки (A);
• пальцем (B);
• инструментом (C);
• проводом (D).

Они используются в двух случаях:

• когда степень защиты от проникновения твердых частиц вообще не определялась, вместо нее стоит X, но нужно отобразить уровень защиты от прикосновения к опасным частям оборудования;
• когда степень защиты от проникновения твердых частиц определен на сравнительно низком уровне (1, 2, 3), но при этом степень защиты от прикосновения к опасным частям ее превосходит.

К примеру, устройство имеет общий класс защиты корпуса от проникновения частиц – 2. Это означает, грубо говоря, что под корпус не может попасть объект толщиной с палец или более.

Однако опасные части оборудования защищены дополнительно так, что к ним невозможно прикоснуться ничем, крупнее жала отвертки (класс C).

 Вторые 4 буквы – H, M, S, W – предназначены для вспомогательной маркировки таких особенностей оборудования как:

• принадлежность к высоковольтной аппаратуре (H);
• тестирование уровня защиты от воды (вторая цифра в маркировке IP) при работающем устройстве (M);
• тестирование уровня защиты от воды при неработающем устройстве (S);
• наличие защиты от различных погодных условий (W).

Класс антивандальной защиты – IK

Помимо классификации степеней защиты оборудования от пыли и воды, существуют также стандарты защиты корпуса от механического воздействия. Эта защита обозначается с помощью кода IK. В характеристиках и описаниях ее чаще всего называют антивандальной.

В классификации антивандальной защиты разница между классами – в величине энергии удара (в джоулях), прикладываемой для воздействия. Она складывается из веса молотка и высоты, с которой осуществляется удар, также в стандартах оговариваются дополнительные условия тестирования: материал, из которого изготовлен молоток, его тип и т. д.

Классантивандальнойзащиты	Масса молотка	Высота падения	Энергия удара
IK01	7,5 см	0,15 Дж
IK02	10 см	0,20 Дж
IK03	17,5 см	0,35 дж
IK04	25 см	0,50 Дж
IK05	35 см	0,70 Дж
IK06	20 см	1 Дж
IK07	40 см	2 Дж
IK08	29,5 см	5 Дж
IK09	20 см	10 Дж
IK10	40 см	20 Дж

Таким образом, если вы сомневаетесь в точности описания устойчивости оборудования к воздействию воды и пыли (маркетологи иногда могут применять неточные и преувеличенные формулировки характеристик), просто посмотрите на характеристику степени защиты.

Таблица кодовых обозначений

Чтобы понимать значение индекса IP, необходимо ознакомиться с расшифровкой каждого класса. Далее она приводится отдельно для 1-й цифры (защита от твердых тел) и для 2-й (от влаги).

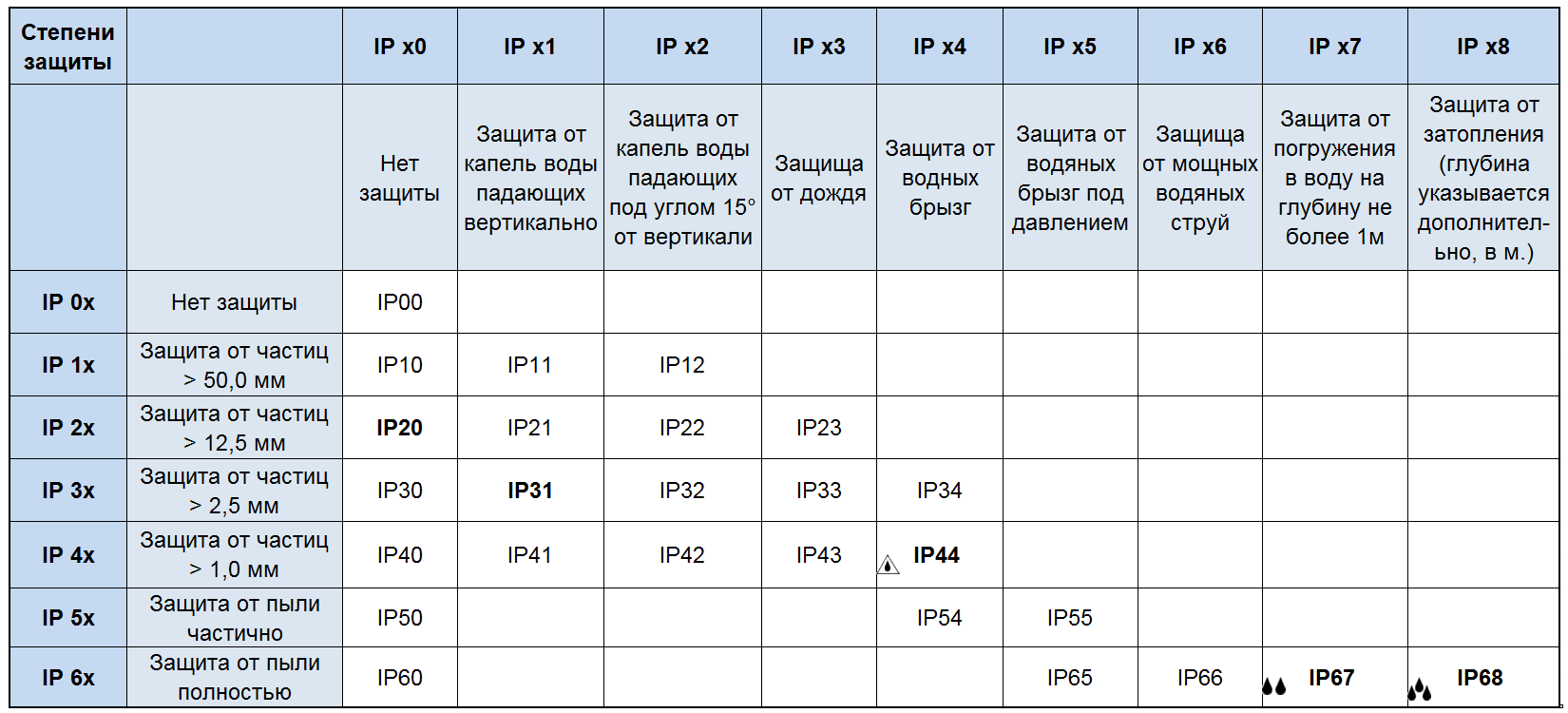

Защита от твердых тел

Данные удобно представить в виде таблицы.

Класс
Минимальный диаметр твердых частиц, проникновение которых не допускается, мм
Описание
–
Защита отсутствует, токоведущие части полностью открыты
1
50
Исключено неосторожное касание токоведущих частей тыльной стороной кисти, предплечьем, локтем и т.д.
2
12,5
Исключено касание токоведущих частей пальцами и аналогичными по размеру предметами
3
2,5
Внутренние части недоступны для инструментов, кабелей и т.п.
4
1
Внутрь не попадут даже самые тонкие провода, мелкие метизы и пр.
5
Песок
Внутрь корпуса может попасть только мелкая пыль. Касание токоведущих частей даже самым тонким инструментом полностью исключено
6
Пыль
Корпус непроницаем даже для самой мелкой пыли

Устройства с классом «0» допускаются к эксплуатации только при условии установки в какую-либо оболочку.

Устройства с классом «0» допускаются к эксплуатации только при условии установки в какую-либо оболочку.

Защита от попадания воды

Данные также сведены в таблицу.

Класс влагозащиты	При каком воздействии воды защита эффективна	Комментарий
Защита отсутствует	Попадание воды на прибор ни в каком виде не допускается. Установка — только в сухом помещении
1	Вертикально падающие капли	—
2	Капли, падающие под углом до 150 к вертикали	Фактически это означает, что устройство можно повернуть относительно горизонтальной оси под падающими каплями на угол до 150
3	Капли с углом отклонения от вертикали до 600	Такие устройства уже не боятся дождя и могут устанавливаться на улице
4	Брызги с любым направлением	Речь все еще идет о каплях, но уже падающих под любым углом. Такое оборудование устанавливают, к примеру, в ванной вблизи умывальника или душа
5	Струя со слабым напором, бьющая с любого направления	—
6	Струя с сильным напором, бьющая с любого направления	Устройство можно мыть струей воды. Также ему не вредят накатывающиеся волны
7	Кратковременное погружение на глубину до 1 м	—
8	Погружение на глубину свыше 1 м продолжительностью более получаса	Фактически это означает, что прибор рассчитан на эксплуатацию под водой. Пример — подсветка фонтана
9 (приводится в стандарте DIN 40050-9)	Струя с высокими напором и температурой	Относительно недавно введенный класс для оборудования, нуждающегося в тщательной мойке горячей водой: бетономешалки, самосвалы, прочая дорожная техника, машины на пищевом и химическом производствах

Категория «7» и «8» не наследуют свойства предыдущих классов. То есть принадлежность к 7-му типу влагозащиты (допускается кратковременное погружение) вовсе не означает, что устройство защищено от направленной струи (классы 5 и 6). Аналогично принадлежность к 9-му классу (горячая струя высокого давления) не означает, что устройство переносит погружение под воду (классы 7 и 8).

Если оборудование и защищено от струй, и может работать под водой, указывают два индекса, например: IP65/68.

Каждый класс по влагозащите подразумевает и определенную категорию по пылезащите. То есть в прибор, защищенный от брызг (4-й класс по влагозащите), само собой не проникнут и твердые предметы размером до песка (5-й класс по пылезащите).

Дополнительные и вспомогательные обозначения

В некоторых случаях степень недоступности токоведущих частей для человека обозначают дополнительной литерой A, B, C или D, проставляемой после двух цифр.

При каких условиях применяются дополнительные обозначения:

1. класс по защите от проникновения твердых предметов в маркировке не указан, то есть вместо 1-й цифры проставлен знак «Х»;
2. фактический уровень защиты от проникновения предметов выше, чем заявлено в маркировке.

Буквы означают, что исключен контакт с токоведущими частями:

• A — тыльной стороной руки;
• B — пальцами;
• C — инструментом;
• D — проволокой.

К примеру, прибор по результатам испытаний был отнесен к 1-му классу защиты от проникновения твердых тел (до 50 мм или тыльная сторона руки), но впоследствии были приняты меры, не позволяющие пролезть внутрь пальцами. Запишут: IP10B.

Также дополнительно могут прописываться литеры:

1. H. Означает возможность подключения к высокому напряжению — до 72,5 кВ;
2. Mи S. Проставляются на оборудовании с подвижными элементами. «М» означает, что испытаниям на уровень влагозащиты подвергалось работающее оборудование (подвижные элементы совершали движение), «S» — его испытывали при неподвижных элементах.

Символ W говорит о наличии защиты от погодных факторов.
