Ремонт сварочных генераторов своими руками: основные неисправности

Ремонт сварочного генератора

Несмотря на то, что сварочный генератор отличается высокими техническими характеристиками и степенью надежности, иногда, как и все электромеханическое оборудование, он ломается. Причины выхода аппарата из строя могут быть разными: некачественное топливо, ненадлежащее обслуживание, некорректно установленный режим работы и т.д.

Однако самостоятельный ремонт сварочного генератора требует определенных познаний в сферах электрики и механики. Если таковых не имеется, лучше остановиться на стандартном профилактическом обслуживании, а все остальное доверить профессионалам сервисных центров. Подобное распределение ответственности, несомненно, позволит увеличить срок службы сварочного генератора от любого производителя. Типичные работы по устранению дефектов можно разделить на две основные группы:

Обычно предусматривает периодическую проверку и при необходимости замену поршневых колец. Срок непрерывной эксплуатации данных элементов сварочного генератора указывается в инструкции. Поэтому если при разборе двигателя выявляется изношенность этих запчастей, их следует заменить. Дальнейшая пригодность к службе или необходимость смены смазки для двигателя и свечи также определяется путем визуального осмотра;

Чаще всего такие работы заключаются в замене истертых токосъемных щёток и перематывании обмоток в ситуации межвиткового замыкания. Даже если выявлен износ только одной щетки, обязательно меняют сразу обе. Именно для этого типовой ремнабор комплектуется парой запасных. Еще одним распространённым дефектом является поломка валовых подшипников или их прокрутка внутри корпуса. Подобные неисправности сварочного генератора сопровождаются ощутимым шумом и повышенной температурой.

Осуществляем бесплатную доставку до транспортной компании с дальнейшей отгрузкой в города: Воронеж, Пенза, Волгоград, Астрахань, Краснодар, Сочи, Петрозаводск, Мурманск, Архангельск, Вологда, Ижевск, Уфа, Пермь, Сыктывкар, Ухта, Тюмень, Нижневартовск, Сургут, Челябинск, Омск, Барнаул, Кемерово, Новокузнецк, Абакан, Красноярск, Иркутск, Чита, Хабаровск, Благовещенск, Владивосток и другие города России.

Данный сайт носит исключительно информационный характер и не является публичной офертой, определяемой Статьёй 437 (2) ГК РФ. Актуальную информацию о внешнем виде, технических характеристиках, наличии на складе и стоимости товаров запрашивайте в отделе продаж. Каждый раз, оставляя свои данные в любой форме обратной связи на нашем сайте, Вы даёте своё согласие на обработку персональных данных.

Источник статьи: http://1svarka.ru/stati/ustrojstvo_svarochnogo_generatora/

Устройство сварочного выпрямителя – начнем с теории

Бытовые сварочные аппараты – это выпрямители и инверторы малой мощности, со сравнительно низким номинальным сварочным током. Имея большую длительность паузы для охлаждения между периодами работы, они малоэффективны при выполнении больших объемов работ в промышленности и производстве. Единственная занимаемая такими агрегатами ниша – бытовое назначение, а также мелко-подрядный бизнес.

Классическая компоновка сварочного аппарата включает в себя:

• понижающий трансформатор;
• выпрямитель (мост из полупроводниковых элементов);
• конденсаторный блок (для сглаживания пульсаций на выходе преобразователя).

Перед изготовлением или приобретением любого инструмента, будь это строительный уровень или перфоратор, а у нас сварочный аппарат, необходимо определить, какие виды работ он будет выполнять. От этого напрямую зависят массогабаритные показатели устройства, типоразмер используемого электрода и, соответственно, толщина листов свариваемого металла.

Наилучшие показатели по качеству выходящего тока имеют трехфазные аппараты, подключаемые к сети 380 Вольт. Ими можно дольше работать без перерывов для охлаждения, а также производить работы с более массивными стальными конструкциями в пределах 200-400 Ампер. Идеально подойдут для сварки контейнеров, ларьков, гаражных ворот. Это то, что нужно, для малого бизнеса.

Существенным недостатком является ограниченный доступ к питающей сети. Не все дачные поселки и гаражные общества могут похвастаться доступом к таким силовым коммуникациям. К тому же, сварочный аппарат, обладающий трехфазным трансформатором, будет в 1,5-2 раза тяжелее однофазного собрата. Суммарный вес устройства с легкостью перевалит за сотню килограмм. Одному человеку такой вес не под силу, возникает необходимость монтировать колеса для передвижения или же использовать тороидальный трансформатор, который снизит общий вес на 20-40 процентов. Но стоит учесть, что его придется наматывать самому.

Однофазный сварочный выпрямитель для сварки, смонтированный на однофазном трансформаторе, рассчитанном на сеть 220 Вольт, значительно легче. Его масса на 90 % зависит от веса понижающего трансформатора и будет в пределах 30-80 килограмм. Данная техника может работать на токах 125-180 Ампер, обеспечивая качественный сварной шов при сварке несложных конструкций – ворот, навесов или ручной бетономешалки. Легкость и доступность электрической сети делают однофазные устройства крайне мобильными. Ими можно работать не только на верхних этажах высоток, но и там, где электричества нет вообще, питаясь от бензинового генератора.

Выбираем сварочный генератор заводского изготовления: обзор лучших моделей ведущих производителей

Для того чтобы выбрать сварочный генератор в специализированном магазине, рекомендуется предварительно ознакомиться с техническими характеристиками наиболее известных моделей. Вашему вниманию – описания некоторых из них.

1. Сварочный генератор САК: аппарат, защищенный металлическим кожухом, с установленным дизельным ДВС, предназначен для работы с разной толщины электродами (током до 120 А). Кроме того, САК можно использовать в качестве источника питания для электроинструментов. Транспортировать САК можно прицепив к фаркопу любого автомобиля.
2. Сварочный генератор Вепрь отечественного производства выпускается в нескольких модификациях (в зависимости от мощности, объема топливного бака и комплектации). Рабочий ток – до 400 А. Агрегат может использоваться для аварийного обеспечения электроэнергией. Импортный двигатель обеспечивает тихую работу при минимальном количестве вредных выбросов.
3. Генератор сварочный SDMO: агрегаты данного производителя являются источниками одно- или трехфазного тока (зависит от модели), мощность – до 6 кВт. Масса генератора в металлическом трубчатом корпусе – около 80 кг. Для удобства транспортировки могут быть оснащены тележечным комплектом.
4. Сварочный генератор АДД любой модификации представляет собой мощную крупногабаритную установку. Генераторы АДД могут быть стационарными либо устанавливаются на шасси грузовых автомобилей. Различают одно- и двухпостовые агрегаты, охлаждение может быть воздушным или жидкостным. Запуск дизельного двигателя осуществляется с помощью аккумулятора и стартера.

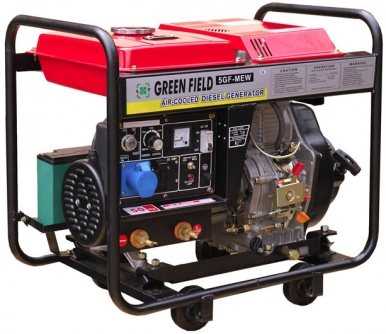

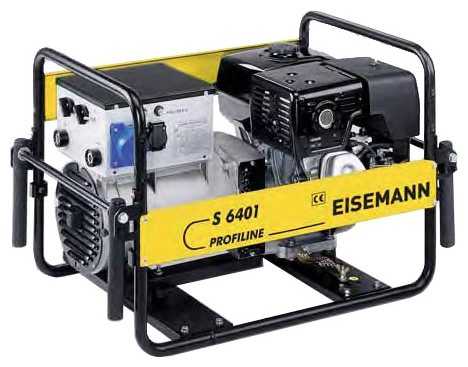

5. Сварочный генератор EISEMANN снабжен системой защиты от перегрузок. Бензиновый двигатель фирмы Honda в совокупности с генератором обеспечивает надежную работу агрегата. Продолжительность беспрерывной работы – около 2-х часов (зависит от нагрузки). Ток сварки устанавливается трехпозиционным переключателем.
6. Сварочный генератор Хонда: под этой маркой выпускаются как мощные генераторы промышленного назначения, так и малогабаритные, незаменимые для работы на дачном участке. Вес модели EU10i (мощностью 1000 ВА) не превышает 13 кг. Вдвое более мощная модель EU20i весит 21 кг. Надежность, низкий уровень шума и вибрации сделали сварочный генератор Honda востребованным для строительных работ.
7. Сварочный генератор Denyo: большинство моделей представляют собой стационарные агрегаты. Производитель оснащает их устройством контроля расхода топлива и уровня шума. Предусмотрена автоматика защиты от токов утечки, снижения давления масла и сигнализация разряда аккумулятора. Двигатель автоматически отключится, если боковая дверь кожуха будет закрыта не плотно.
8. Сварочный генератор MOSA: агрегаты этого производителя выпускаются различных модификаций – от переносных малогабаритных до стационарных. Портативные модели работают с электродами диаметром 2-5 мм. Производятся агрегаты с дизельными и бензиновыми двигателями. Высокий уровень звукоизоляции и особенности электрической схемы позволяет использовать сварочный генератор Моса в качестве источника электроэнергии.
9. Сварочный генератор Huter: на рынке представлены модели различной мощности. Для производственных нужд рекомендуется DY6500LXW: данный агрегат оснащен ручным и электрическим стартерами, а также розетками на 12 и 220 В. Генератор расходует 2,3 литра топлива в час и работает беспрерывно в течение 10 часов.
10. Сварочный генератор Скат: модели отличаются качеством сборки. Кроме обычных, производитель освоил выпуск инверторных агрегатов, обеспечивающих ток сварки высокого качества. Все модели SKAT оснащены встроенным блоком АВР, благодаря которому выравниваются параметры тока.

С некоторыми моделями подробно ознакомит следующий видеоролик.

https://youtube.com/watch?v=MXDzKmpZEO4

Информация, изложенная в статье, поможет определиться с выбором сварочного генератора либо с его самостоятельным изготовлением.

Устройство

Правильно выбрать генератор для инверторного сварочного аппарата или другого типа сварки возможно только в том случае, когда полностью понятен принцип работы прибора и его устройство.

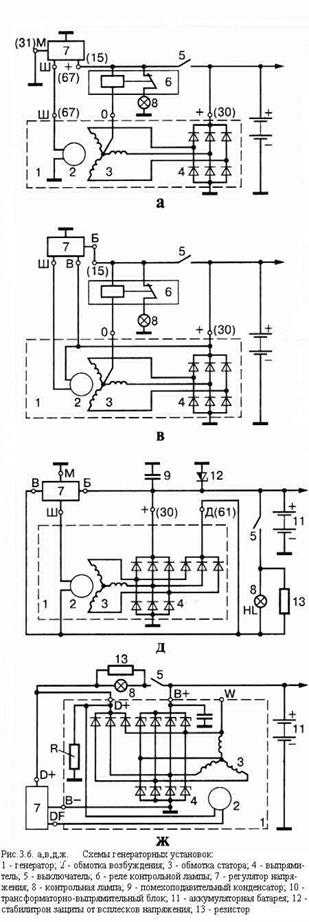

Устройство сварочного генератора представляет собой конструкцию из рамы с закрепленными на ней двигателем и альтернатором через амортизаторы. Крутящий момент двигателю агрегата передается через специальное сопряжение от ротора альтернатора.

В результате формируется трехопорная схема на основе подшипников на роторе и конце коленчатого вала. Третий подшипник располагается на выходе вала отбора мощности двигателя.

На корпусе аппарата также размещают следующие элементы:

• индикатор силы тока;
• розетки;
• кнопки или тумблеры, позволяющие менять режимы;
• прерыватель цепи;
• разъемы для сварочных кабелей;
• регуляторы.

Покупая подобные аппараты, следует понимать, что они способны производить определенный объем электричества

В связи с этим важно обращать внимание на мощность генератора, чтобы его эксплуатационные возможности совпадали с требованиями, предъявляемыми пользователем

По функциональным параметрам выделяют следующие виды устройств:

Тип аппарата	Характеристика
Трансформаторы	Характеризуются относительно низкой стоимостью. Удобные и малогабаритные приборы, позволяющие получить переменный ток.
Выпрямители	Агрегаты, производящие постоянный ток. Применяются для обработки деталей из нержавейки.
Инверторный тип	Приборы с высокоточной настройкой режимов. Используются для работы в автоматической и аргонодуговом режиме.

В зависимости от типа используемого горючего, выделяют бензиновые и дизельные сварочные трансформаторы. Первые отличаются небольшой мощностью, зато и цена у них также доступна. Использовать подобные приборы в длительной работе в сложных условиях невозможно. Лучшая область применения таких генераторов – различные мелкие бытовые работы.

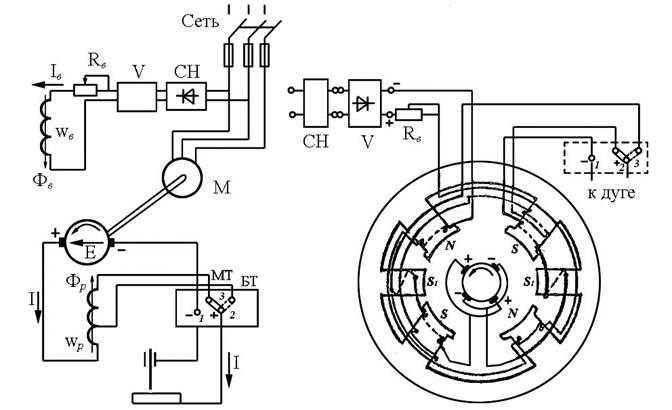

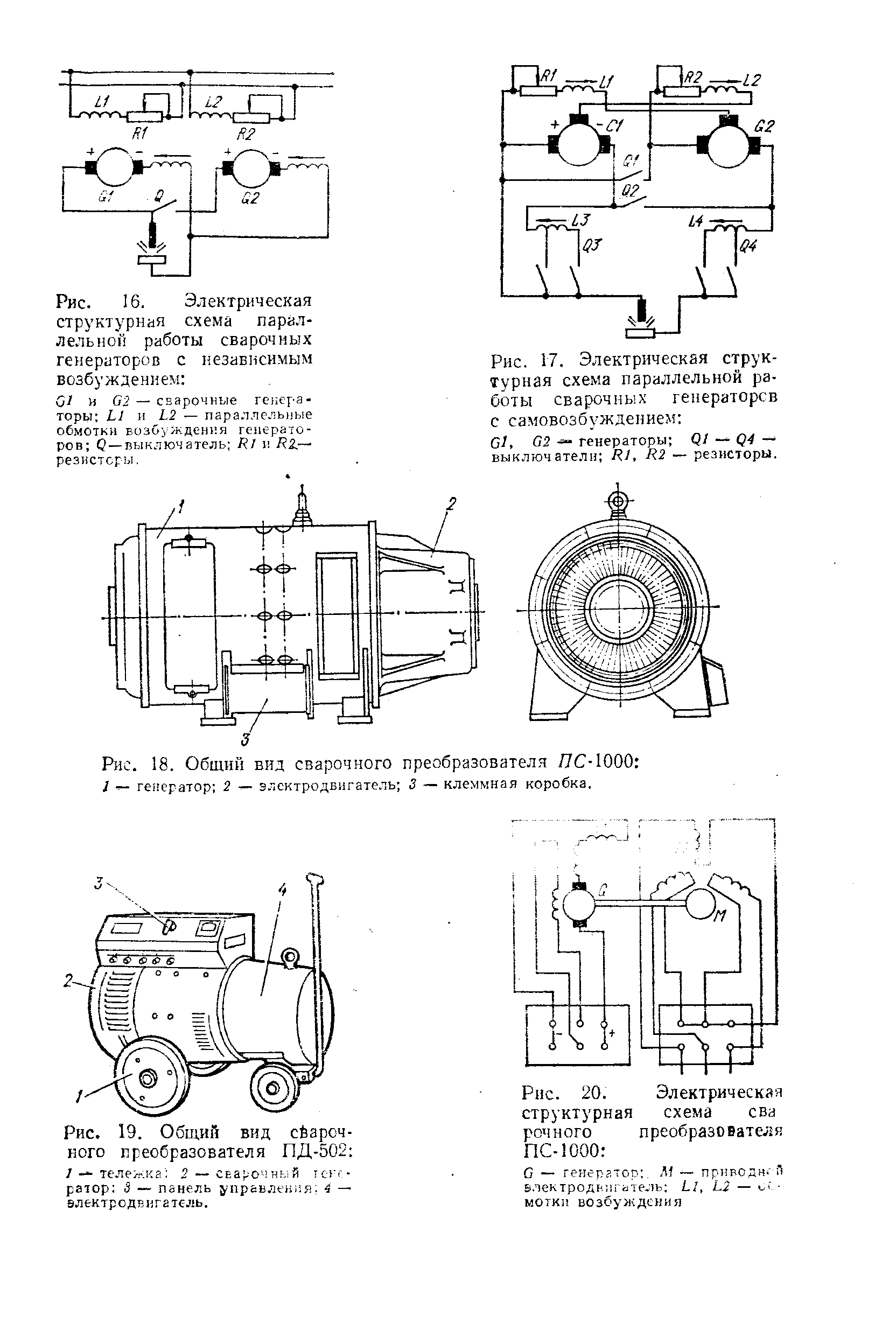

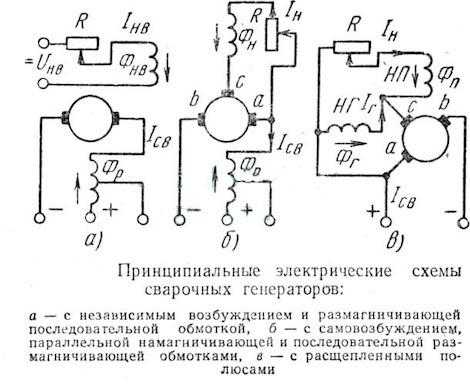

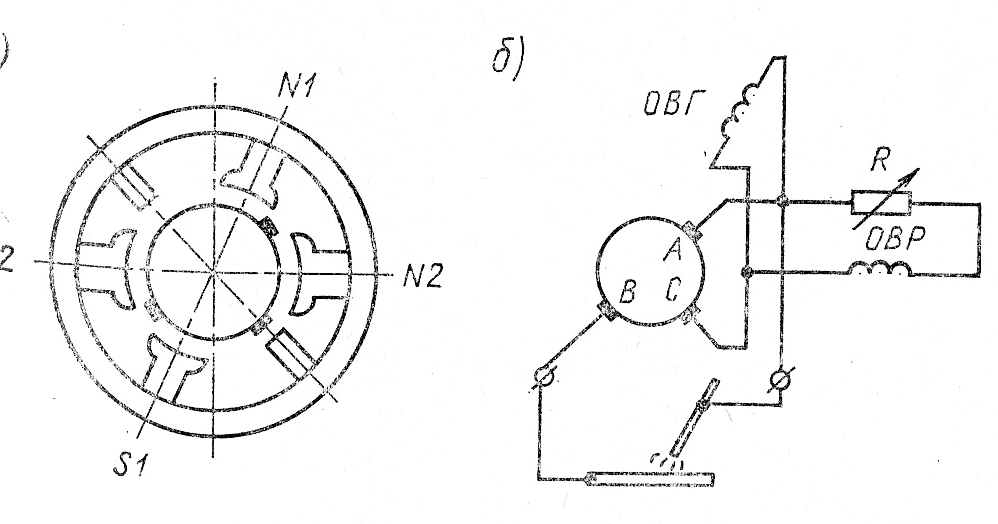

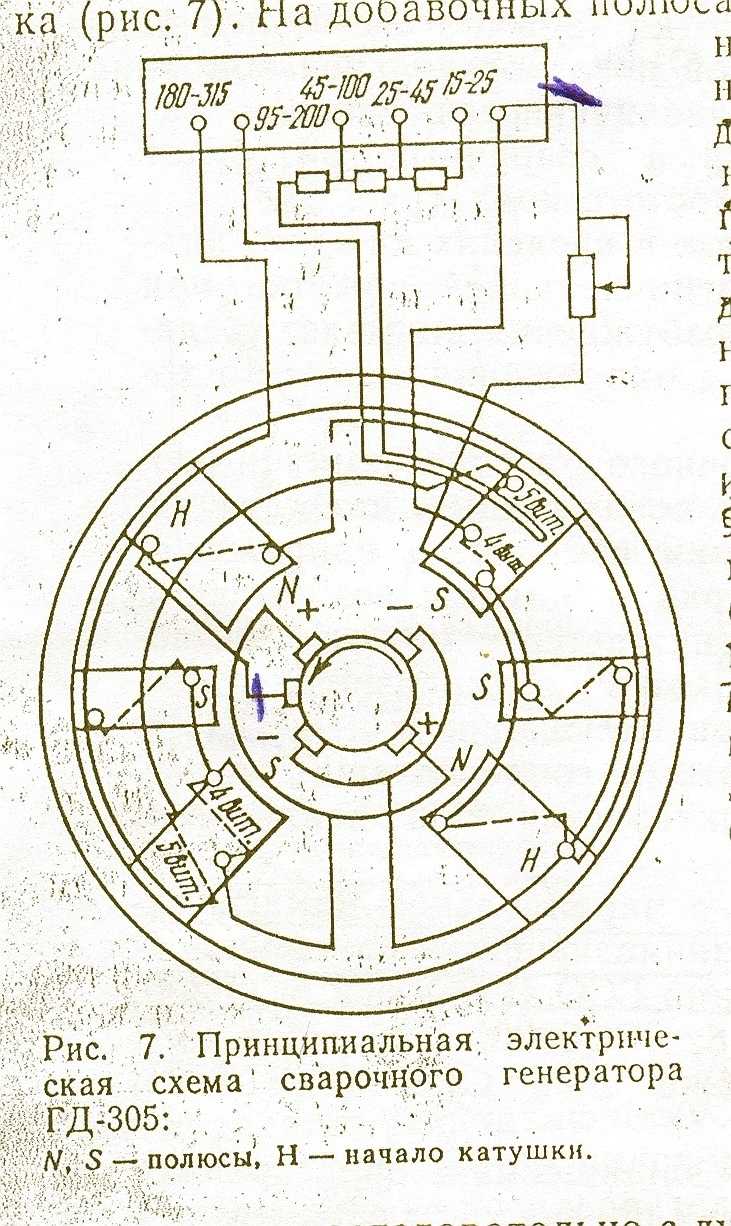

Электрическая схема коллекторного сварочного генератора.

Дизельные варианты отличаются надежностью и широким выбором мощностей. Помимо длительного рабочего ресурса, данные агрегаты могут похвастаться возможностью функционирования под воздействием низких температур.

Конечно, цена указанных устройств существенно выше. Однако если генератор используется часто, то стоимость достаточно быстро окупается. Какой вариант устройства выбрать, решать только пользователю. Тут необходимо отталкиваться лишь от поставленных задач и финансовых возможностей.

Что выбрать?

И дизельный, и бензиновый генератор для сварки предназначены для работы в условиях, где есть перебои с электричеством, либо такого источника нет вообще.

Что же касается факторов, влияющих на выбор, то тут, прежде всего, важна предстоящая нагрузка и условия эксплуатации. Бензиновые приборы можно использовать несколько часов в день, обычно до 6 ч, потому как на длительную работу их двигатель просто не рассчитан. На много выносливее модели на дизеле, некоторые способны функционировать практически круглые сутки. Но, как было сказано выше, в холодное время года станцию, работающую на дизеле, запустить крайне тяжело.

Однако если нужен передвижной сварочный генератор, который, к примеру, в течение рабочей смены придется транспортировать по строительному участку, лучше выбрать из бензиновых моделей – они более компакты.

Таким образом, однозначный выбор в пользу дизельного прибора стоит отдавать в том случае, если сварка выполняется в больших объемах. Но, как показывает практика, необходимость в подобных работах возникает нечасто. Поэтому наибольшей популярностью пользуются бензиновые модели.

Взять в аренду электроинструменты и сварочные генераторы приглашаем в нашу компанию – мы предлагаем низкие цены и индивидуальный подход к каждому клиенту.

через форму сайта

Строение диодного моста

В цепи выпрямителя используется от двух до пяти диодных элементов. Стандартная схема предполагает наличие четырех. Количество элементов в цепи связано с мощностью силы тока, которая потребуется для выполнения работы.

Это прямая связь – больше диодных элементов, выше показатель тока. Здесь будет рассмотрена цепь на четыре диода.

Вторая пара подключается по направленности друг к другу. Если подключение будет верным, образуется выпрямитель.

При сборке параллелей подключения стоит учитывать, что рабочие характеристики деталей могут иметь отличия. Это относится и к диодам одного типа.

Поэтому расчет мощности каждого элемента и напряжения, которое он даст, нужно просчитывать очень четко. Правильный расчет – залог получения необходимого функционала и эффективности моста.

Собранный узел устанавливается на радиатор. Однако также его можно крепить к корпусу сварочного аппарата, либо не закреплять вовсе, применяя отдельным элементом. При установке на радиатор стоит предварительно нанести теплопроводящую пасту.

Для облегчения сварочного процесса с применением четырех-диодного моста дополнительно в схему оборудования включается электролитический конденсатор.

Как сделать своими руками сварочный агрегат?

После изучения главных особенностей процесса сборки, можно приступать непосредственного к сборке самодельного оборудования.

На сегодняшний день существует большое количество различных способов и рекомендаций, как лучше собрать самодельный сварочный аппарат любого вида – с переменным или постоянным током, импульсные или инверторные, автоматические или полуавтоматические.

Достаточно глубоко в эту тему уходить не стоит, поскольку один из самых простых способов собрать аппарат для сварки своими руками, это использование трансформатора.

Его особенность – работа с переменным током, благодаря чему обеспечивается выполнение качественного шва при сваривании металлических поверхностей. Такое оборудование может справиться с любой бытовой работой, где необходимо сварить металлические либо стальные конструкции

Чтобы изготовить его необходимо подготовить:

1. Несколько метров кабеля с большой толщиной.
2. Материал для сердечника, который будет располагаться в трансформаторе. Сам материал должен обладать повышенной проницаемостью с примагничиванием.

Оптимальный вариант, когда сердечник в форме стрежня имеет букву «П». В некоторых случаях разрешено применять данную деталь в более измененной форме, к примеру, круглой из статора, изготовленной из поврежденного электрического двигателя.

Однако стоит обратить внимание, что на такую форму обмотки накручиваются труднее. Лучше всего, когда сечение сердечника для классического сварочного оборудования, сделанного своими руками и используемого в бытовых целях, имело площадь около 50 см2. Чтобы оборудование имело доступный вес, не стоит увеличивать в объеме сечение, однако технический эффект будет не на высшем уровне

Если площадь сечения вам не подходит, то её удастся посчитать самостоятельно, используя специальные схемы и формулы

Чтобы оборудование имело доступный вес, не стоит увеличивать в объеме сечение, однако технический эффект будет не на высшем уровне. Если площадь сечения вам не подходит, то её удастся посчитать самостоятельно, используя специальные схемы и формулы.

Первичная обмотка должны быть изготовлена из провода из меди, который будет обладать повышенными характеристиками: термическая стойкость, поскольку в процессе эксплуатации конструкции данная детали очень сильно нагревается.

Такая деталь должна обладать хлопчатобумажной либо стеклотканевой изоляцией. На крайний случай, возможно использовать провод из резины с изоляцией либо резиновую ткань, однако опасайтесь полихлорвиниловой обмотки.

Изоляция также изготавливается своими руками, с использованием хлопчатобумажной либо стеклоткани, а точнее её части по 2 см в ширину. Благодаря этим кускам получится обмотать провод, а затем пропитать его с помощью любого лака с электротехническим назначением. Такая изоляция не будет перегреваться после регулярного функционирования.

Аналогично приведенным выше расчетам удастся посчитать, какая площадь сечения обмотки – первичной и вторичной будет самой оптимальной. Зачастую вторичная обмотка имеет площадь около 30 мм2, а первичная обмотка до 7 мм2, с использованием стержня в 4 миллиметра диаметром.

Кроме этого простым способом нужно определить, насколько будет протягиваться кусок провода из меди и сколько витков понадобится, чтобы накрутить две обмотки. После этого наматываются катушки, а каркас изготавливается при помощи геометрических параметров магнитопровода.

Главное проследить, чтобы при надевании магнитопровода не было никаких сложностей. В первую очередь, необходимо правильно подобрать размер сердечника. Его лучше всего изготавливать по помощи электротехнического картона либо текстолита.

По такому же аналогу удастся изготовить конструкцию для сварки мелких деталей. Для дома можно использовать сварочный аппарат «мини» маленького размера.

Общие сведения по сварочному генератору

Выбор необходимого генератора не редко приводит к множеству проблем, так как в зависимости от вида сварочного аппарата, генератор должен иметь набор определенных электротехнических требований. Ошибка при выборе генератора или инвертора грозит выходом из строя одного из устройства или поломкой сразу обоих.

Чтобы сократить подобные риски при выборе инвертора, и генератора для него и наоборот специалисты советуют приобретать сварочные генераторы.

Сварочный генератор представляет собой некое подобие электростанции, в которую интегрирован сварочный аппарат. В зависимости от вида топлива, на котором работает двигатель оборудования, сварочные делятся, как и обычные, на бензиновые и дизельные генераторы.

Бензиновый сварочный генератор гарантирует высококачественный сварочный шов. Многие модели данного типа генераторов отличаются высокими показателями производительности и безопасности. Стоят такие генераторы значительно меньше, чем дизельные, у них меньше габариты, низкий уровень шума, а также обладают высоким показателем экологичности.

Дизельный сварочный генератор отлично подойдет для эксплуатации в экстремально тяжелых погодных условиях. Он способен переносить повышенные нагрузки, и отличается большим ресурсом по сравнению с генераторами бензинового типа. Некоторые модели дизельных сварочных генераторов кроме осуществления сварочных работ способны обеспечить строительное оборудование в необходимом электропитании. Также такой вид генераторов можно использовать как резервный источник питания.

Делая свой выбор в пользу сварочного генератора, вы способны избавить себя от проблем с правильным подбором сочетания мощностей сварочного инвертора и обычного генератора.

Однако стоит учесть, что за сварочный генератор вам придется выложить сумму побольше, чем за стандартный генератор, но при этом такая покупка будет экономней, чем приобретать отдельно генератор и сварочный аппарат.

В своем распоряжении сварочные генераторы имеют выхода с напряжением 220 Вольт и 380. Благодаря этому элементу в конструкции оборудования позволяет им играть роль обычного генератора, который будет отличным помощником на дачном участке или отдыхе.

Сварочные генераторы способны выдавать, как переменный, так и постоянный ток, при этом сила тока также может быть различной. Для того чтобы получить сварку высокого качества стоит выбирать сварочный генератор с постоянным электрическим током. Кроме этого такой генератор выделяется высокой производительностью.

Сварочные генераторы к такому виду оборудования, как «гибридное». В них мощности сварочного аппарата и самого генератора находятся в идеальном соотношении. Благодаря этому сварочные генераторы отличаются высокой эффективностью и долгим сроком их эксплуатации.

С каким током выбирать сварочный генератор

Все существующие на сегодняшний день сварочные и обычные генераторы можно разделить на две категории:

генераторы постоянного тока; генераторы переменного тока.

Преимуществом сварочных генераторов постоянного тока является стальное напряжение, которое способствует образованию сварного шва высокого качества. Такой тип оборудования станет отличным решением при строительной сварке, когда стоит необходимость высококачественной работы с электродами различного диаметра.

Сварочные генераторы, выдающие переменный ток, отличаются более простым строением, легки в обслуживании и дешевле стоят, чем устройства с постоянным электрическим током. Но покупая генератор с переменным током, не стоит ожидать образования высококачественного сварного шва, свойственного генераторам с постоянным током.

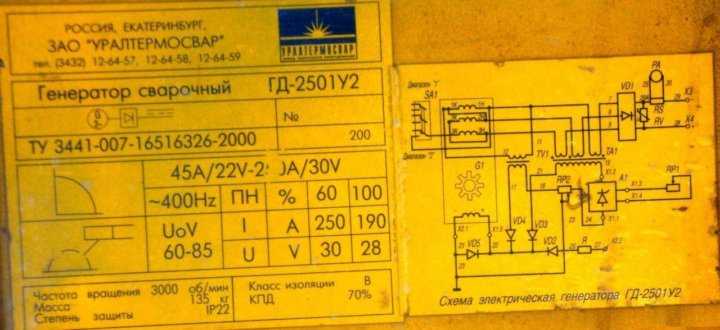

Генератор сварочный типа ГД-2501У2

Общие сведения

Генератор сварочный типа ГД-2501У2 предназначен для питания одного сварочного поста при ручной дуговой сварке, наплавке и резке металлов постоянным током.

Структура условного обозначения

ГД-2501У2: ГД — генератор для дуговой сварки; 25 — номинальный сварочный ток, десятки А; 01 — номер модификации (для встраивания в агрегаты с любым типом привода); У2 — климатическое исполнение и категория размещения по ГОСТ 15150-69. Примечание. Базовое исполнение генератора предназначена для привода от дизеля В2Ч 8,2/7,8 ЧТЗ (по переходному фланцу и муфте).

Условия эксплуатации

Температура окружающего воздуха от минус 45 до 40°С. Относительная влажность воздуха не более 80% при температуре 20°С. Класс защиты человека от поражения электрическим током I по ГОСТ 12.2.007.0-75. Эксплуатация генератора должна осуществляться в соответствии с действующими «Правилами пожарной безопасности при проведении сварочных и других огневых работ». Генератор соответствует требованиям ТУ 3441-007-16516326-2000.

Технические характеристики

Номинальный сварочный ток при ПН=60%, А — 250 Максимальный сварочный ток, А, при ПН, %, не менее: 35 — 300 100 — 190 Минимальный сварочный ток, при ПН=35%, А, не более — 60 Номинальная продолжительность цикла сварки, мин — 5 Номинальное рабочее напряжение, В — 30 Напряжение ХХ, В — 70-95 Номинальная частота вращения, мин — 1 — 3000 Направление вращения со стороны привода — По часовой стрелке КПД в номинальном режиме, %, не менее — 70 Масса, кг, не более — 105 Гарантийный срок эксплуатации — 1 год со дня отгрузки генератора изготовителем.

Конструкция и принцип действия

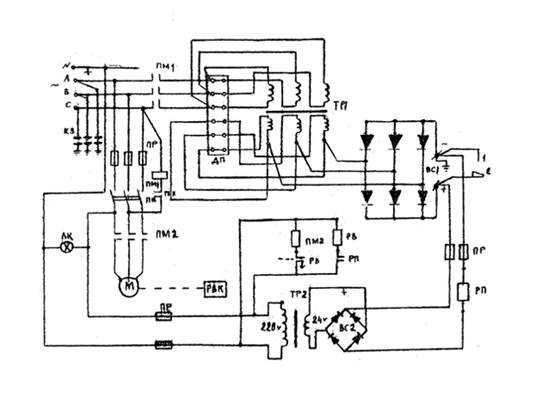

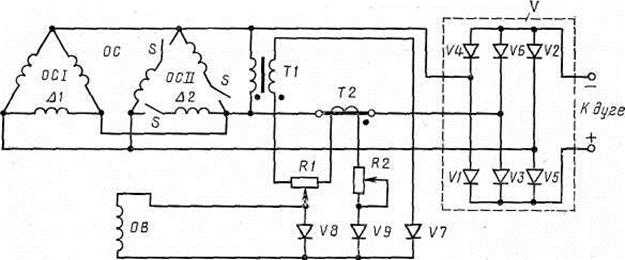

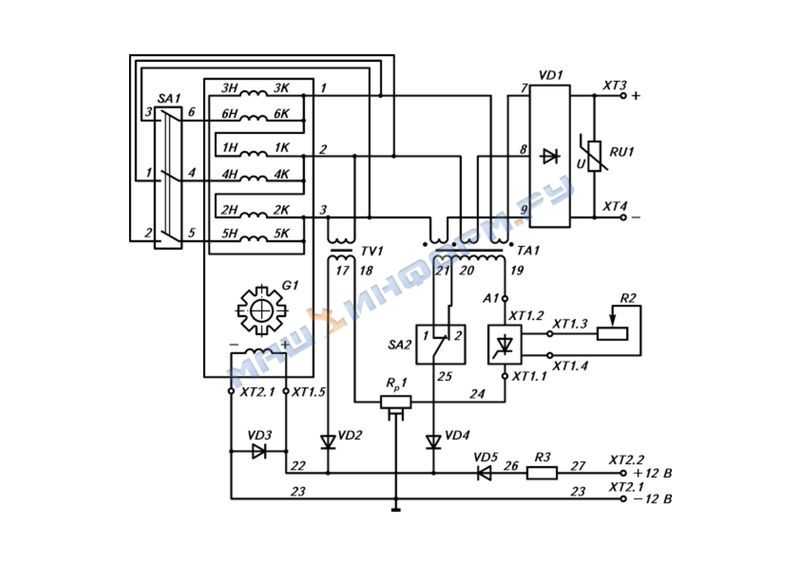

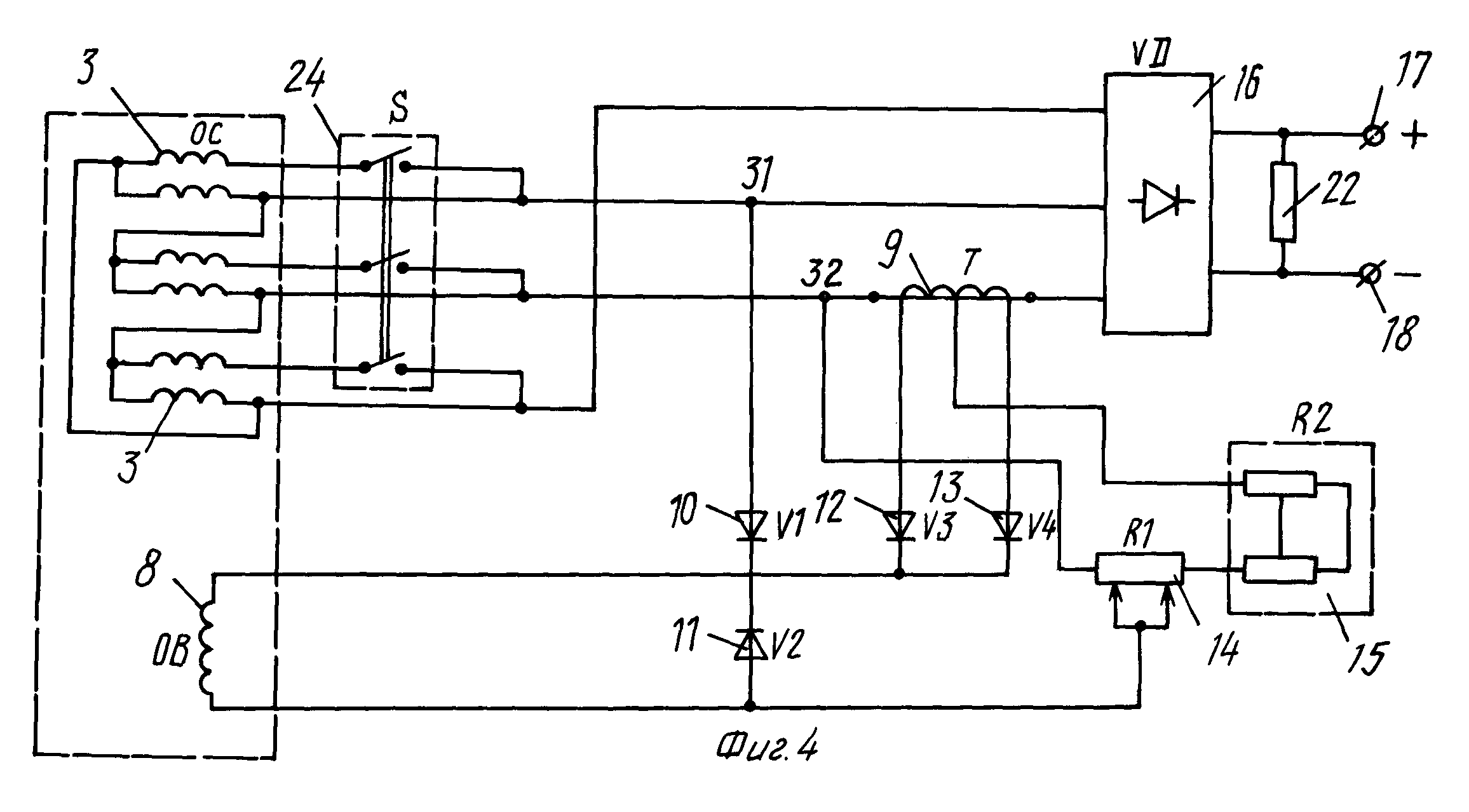

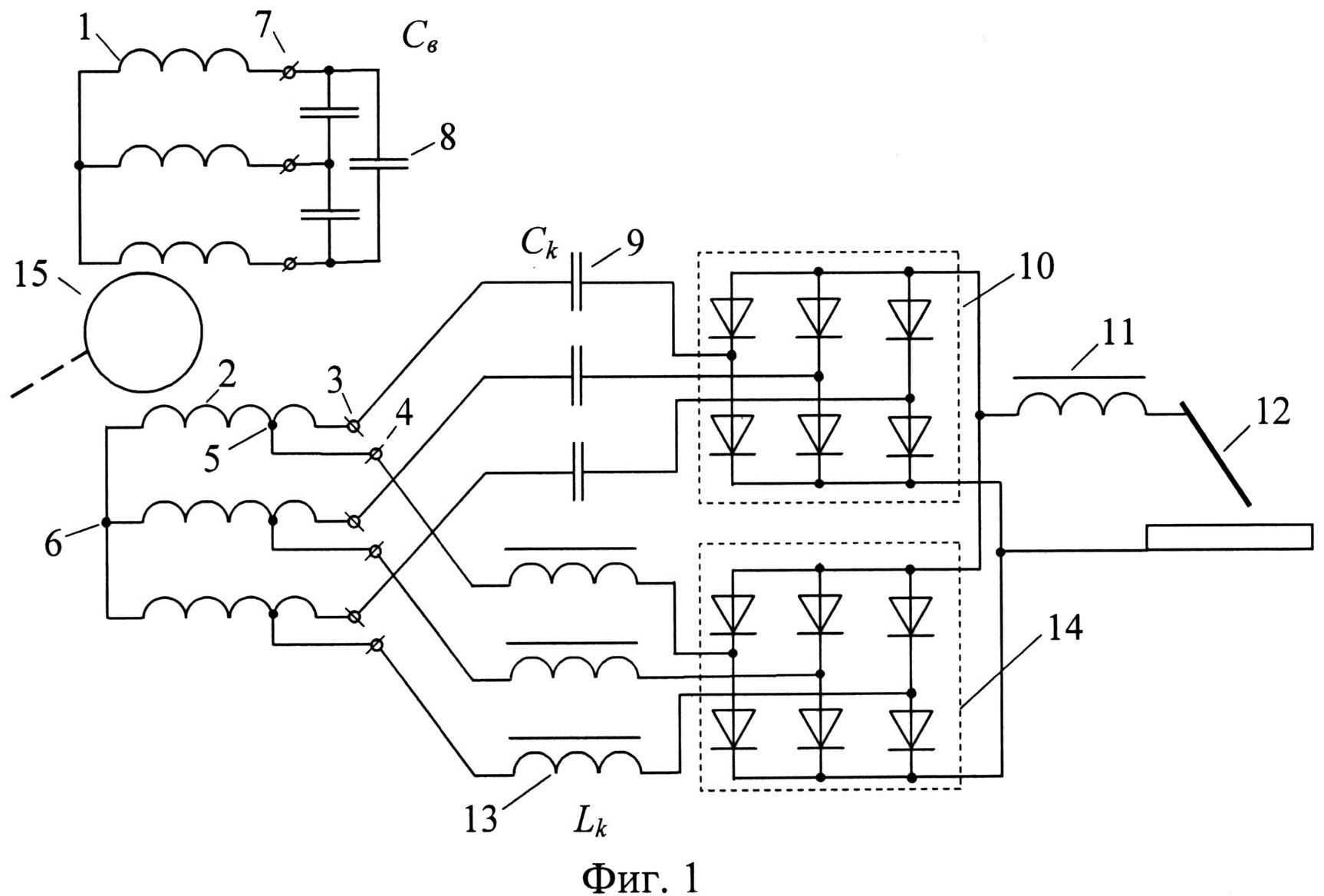

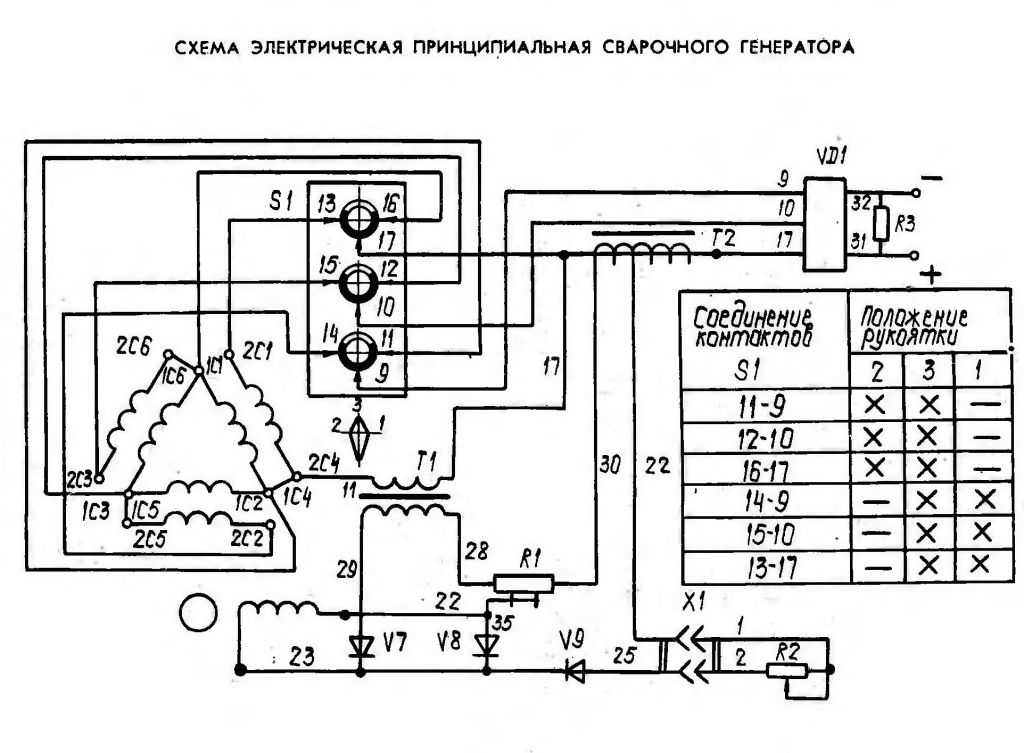

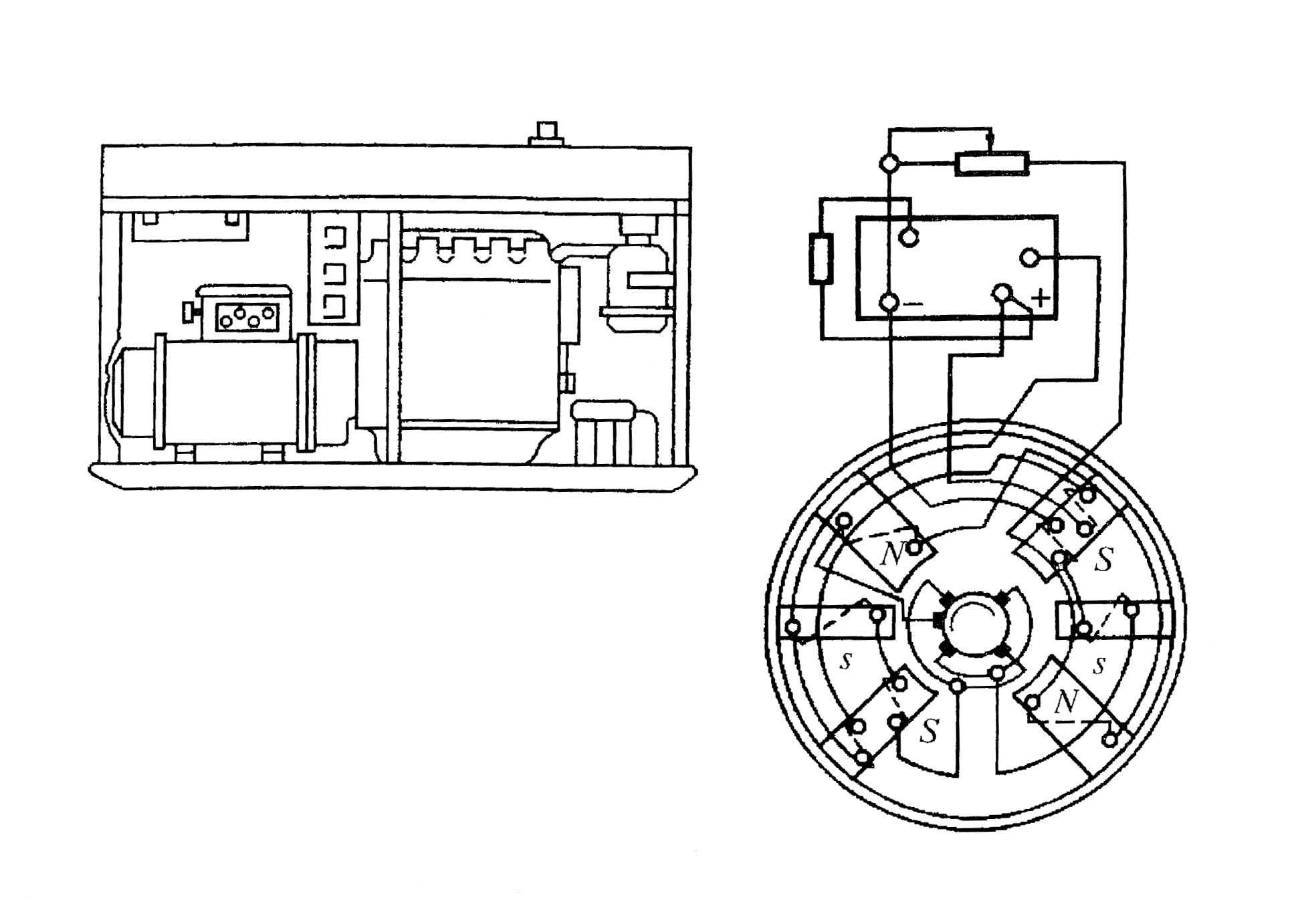

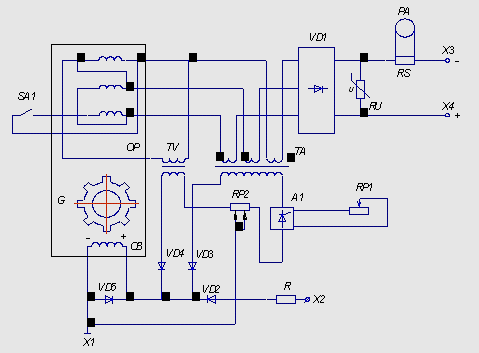

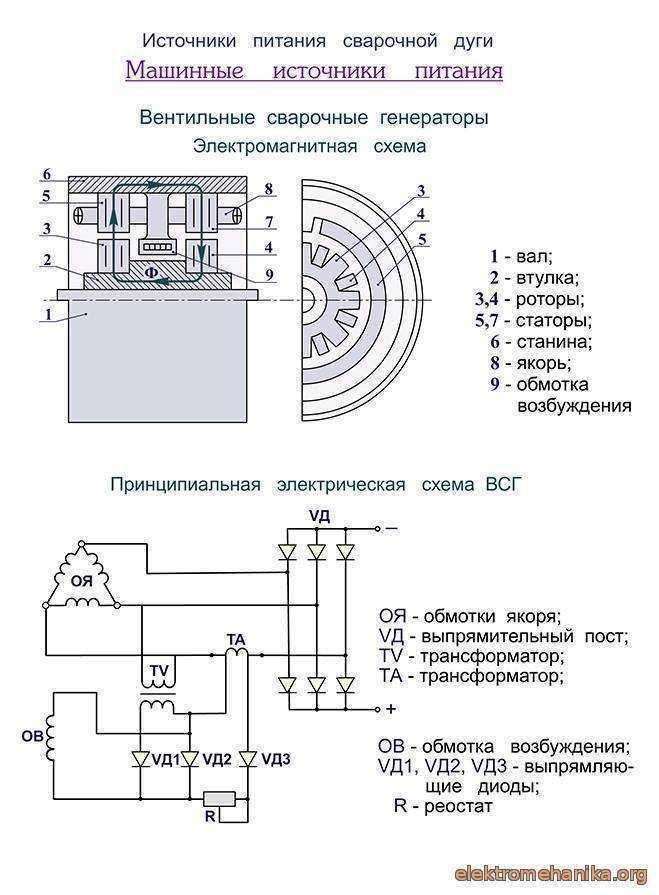

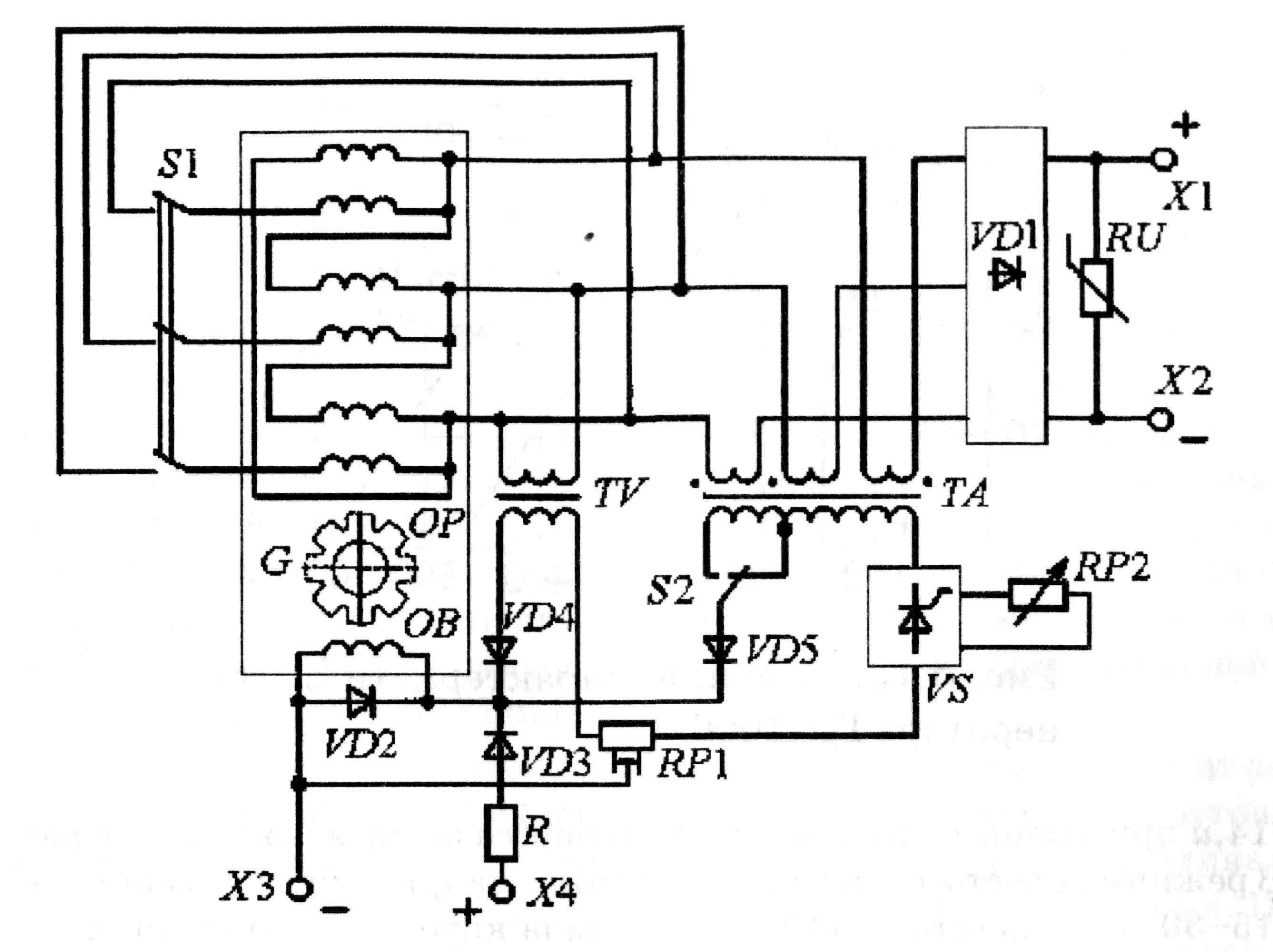

Генератор (рисунок) представляет собой бесконтактную электрическую машину переменного тока с вентильным преобразователем. Отсутствие вращающихся обмоток и скользящих контактов обеспечивает повышенную надежность.

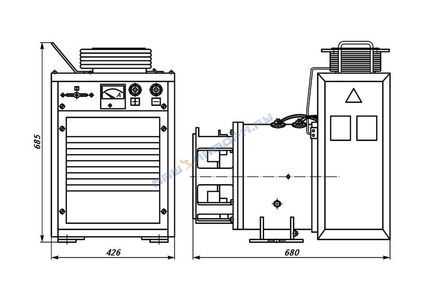

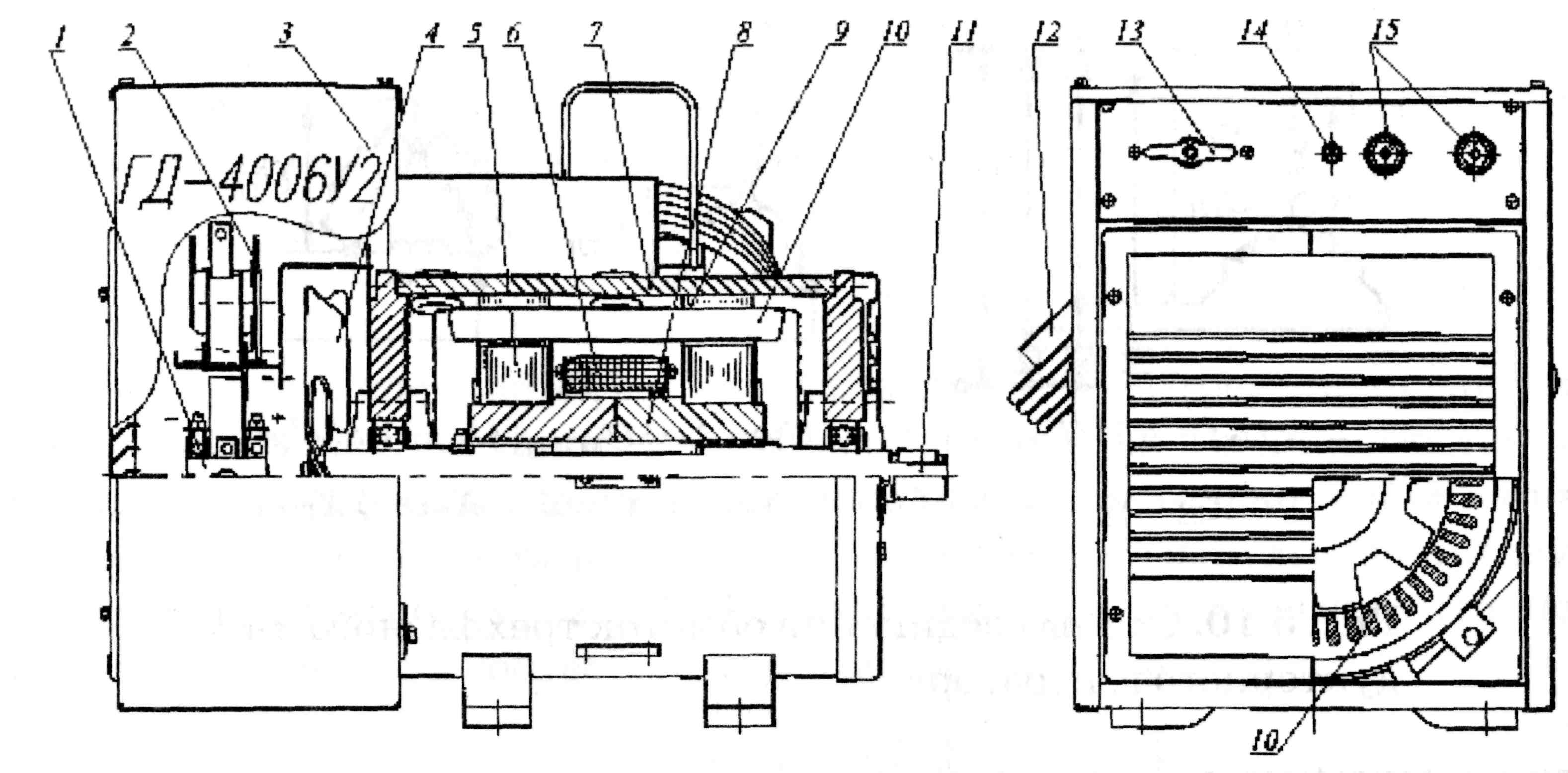

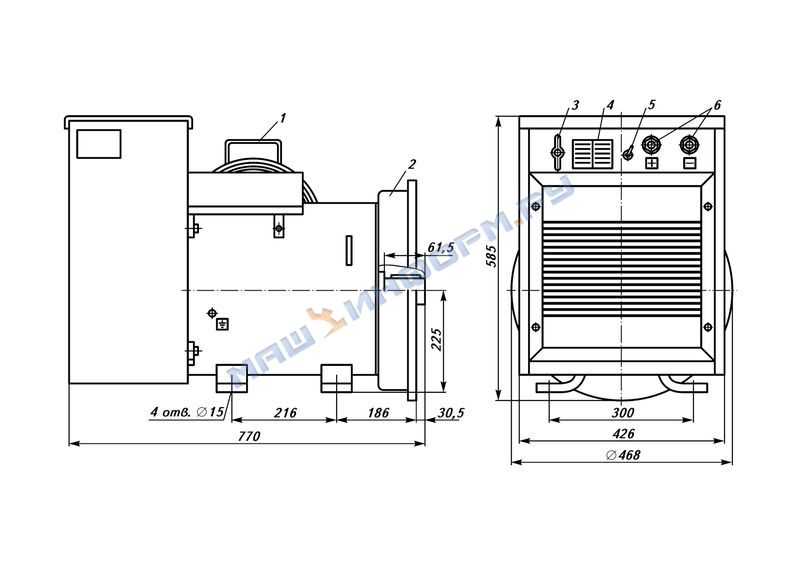

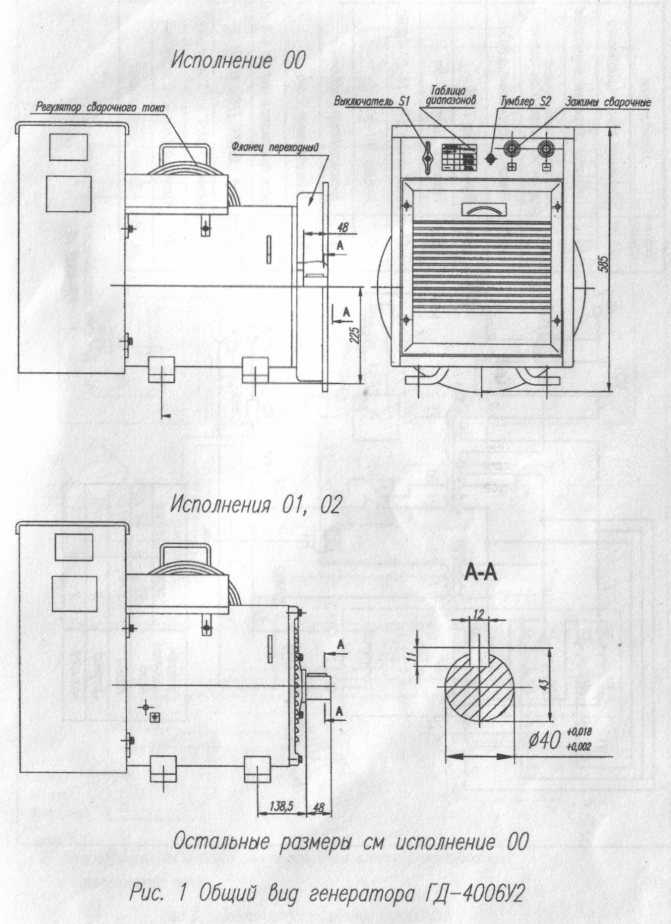

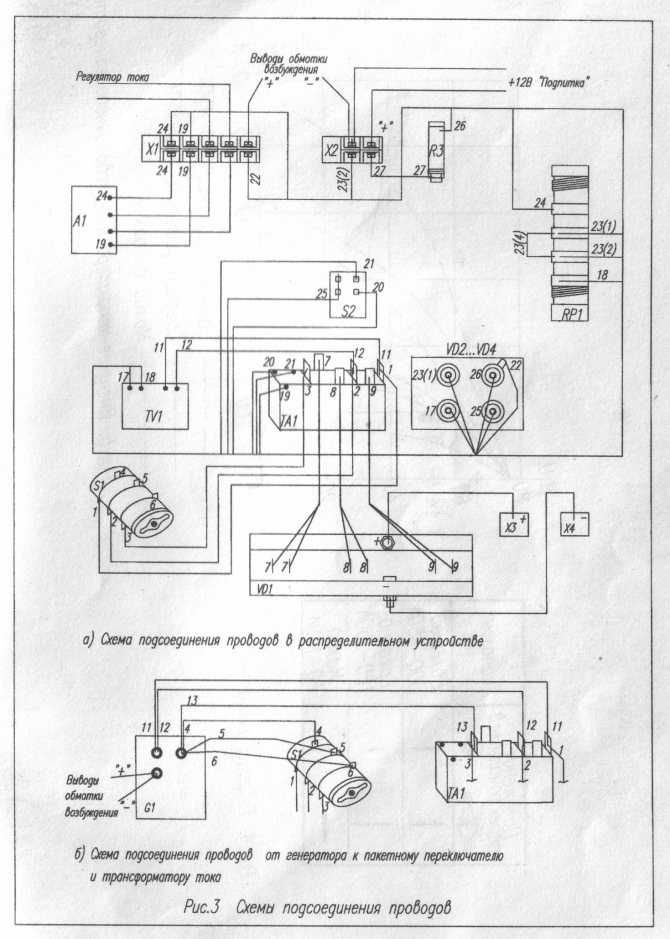

Общий вид и габаритные размеры сварочного генератора ГД-2501У2 Приводным двигателем для генератора может быть любой двигатель внутреннего сгорания или электродвигатель правого направления вращения мощностью 14 кВт со стабилизированной частотой вращения 3000+250 мин — 1 . При меньшей мощности наибольший сварочный ток соответственно снижается. Направление вращения по часовой стрелке, если смотреть со стороны привода, обеспечивает нормальное охлаждение. Работа при обратном вращении приводит к повреждению вентильного блока от перегрева. Передача крутящего момента в генераторе базового исполнения осуществляется при помощи муфты с эластичными элементами. Генератор имеет два подшипника типа 80309 (ГОСТ 8338-75). Регулирование сварочного тока осуществляется плавно в одном диапазоне вращением ручки выносного регулятора, который позволяет настраивать режим сварки непосредственно с рабочего места на расстоянии до 20 м. Значение тока сварки контролируется по амперметру на панели управления. Для подключения сварочных проводов служат выходные зажимы «+» и «-» на лицевой панели генератора. Зажимы рассчитаны на сварочные провода с наконечниками под болт М8. Генератор имеет систему возбуждения, питающуюся от источника постоянного тока напряжением 12 В (бортовая сеть сварочного агрегата) с компаундированием.

В комплект поставки входят: сварочный генератор в сборе с распредустройством и выносным регулятором тока, щиток электросварщика с запасным светофильтром, электрододержатель, эксплуатационная документация (паспорт, техническое описание и руководство по эксплуатации). Примечание. Комплект поставки генератора базового исполнения включает дополнительно эластичную и пальцевую муфты и фланец переходный к дизелю В2Ч 8,2/7,8.
