Как сделать электропроводку на кухне

Способы укладки кабеля

Электричество в кухню можно провести двумя способами:

• открытым;
• скрытым.

Открытая технология укладки кабеля предполагает наличие фурнитуры, которая монтируется непосредственно на стену:

• на стене и потолке чертятся линии;
• по линиям крепятся пластиковые кабель-каналы;
• в них укладываются провода;
• кабель-каналы закрываются декоративными крышками.

Если поверхность сделана из бетона, то фиксацию кабель-каналов осуществляют дюбель-гвоздями. При наличии пенобетонных, деревянных или кирпичных стен применяются саморезы. Шаг крепления кабель-каналов составляет 0,3-0,5 м.

Преимущества открытой электропроводки:

• простота и дешевизна проведения монтажных работ;
• легкое устранение повреждений в процессе эксплуатации;
• возможность подключения дополнительных линий и точек потребления электроэнергии.

Недостатки укладки кабеля открытым способом:

• высокий риск механического повреждения;
• непривлекательный внешний вид.

При скрытом способе укладки проводов потребуется в стенах сделать соответствующие каналы, которые называют штробами. Штробы делают возле потолка и под прямым углом к приборам. Провода укладывают в гофрированные трубки и крепят в штробу дюбель-скобами. После фиксации трубки с кабелем заделываются алебастром.

Преимущества скрытой электропроводки:

• более продолжительный срок службы;
• отсутствует вероятность повреждения линий;
• абсолютная пожаробезопасность.

Недостатки укладки проводов скрытым способом:

• трудоемкость процесса со слишком большим количеством пыли;
• сложный поиск обрыва сети.

На завершающей стадии проводится пробное включение электричества и проверка всех розеток отверткой-индикатором. Если все показания соответствуют нормам, то осуществляется подключение к сети всей бытовой техники.

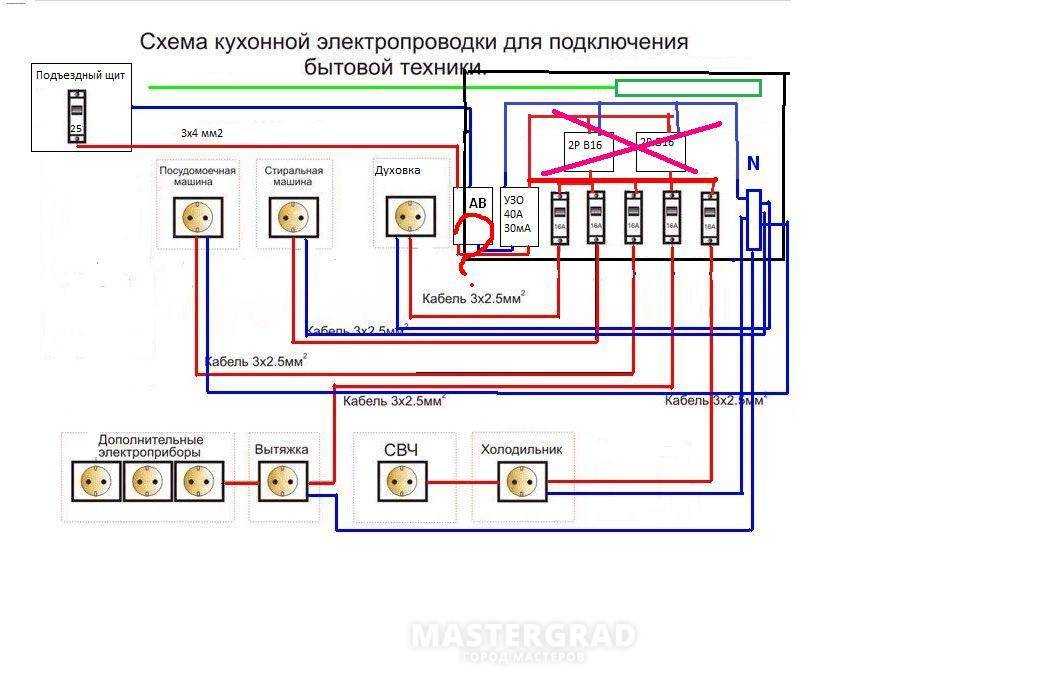

Если схема не по зубам, советуем не сдаваться

Типовая схема под названием «электропроводка на кухне» может не сразу вам покориться

Поэтому обращаем ваше внимание на некоторые важные детали – провод для заземления не должен нигде коммутироваться (никаких автоматов), он должен идти на шину заземления или нулевую шину. Нельзя при ремонте ликвидировать старую систему заземления – новая проводка, если нет доступа к входному распределительному устройству в доме, должна быть распланирована с учетом имеющейся системы

Если вы не знаете, где точно у вас проходили провода, то имейте в виду, что ранее электрики частенько предпочитали использовать для проводки межпанельные щели

К электроплите, по традиции еще советских времен, обычно прилегала специальная труба, проложенная через стяжку в вашем полу. Будьте готовы и к тому, что в вашей старой схеме проводки провода заходят в квартиру через верх, и кабели проложены под потолком. Так что, берясь за работу, не пытайтесь бездумно крошить стены в вашей кухне, учтите вышесказанное!

Если вы не знаете, где точно у вас проходили провода, то имейте в виду, что ранее электрики частенько предпочитали использовать для проводки межпанельные щели. К электроплите, по традиции еще советских времен, обычно прилегала специальная труба, проложенная через стяжку в вашем полу. Будьте готовы и к тому, что в вашей старой схеме проводки провода заходят в квартиру через верх, и кабели проложены под потолком. Так что, берясь за работу, не пытайтесь бездумно крошить стены в вашей кухне, учтите вышесказанное!

Если вы не знаете также различия между алюминиевыми и медными проводами – то вообще не приближайтесь близко к проводке, а доверьтесь специалистам. Поверьте, так будет безопаснее для всех. Ну, а для собственного успокоения после окончания ремонта потребуйте от электрика схему новой проводки для ваших будущих поколений, с обязательным указанием мест размещения кабеля, розеток, и т.д.

Подготовительные работы

Перед тем как приступить к монтажу проводки на кухне, следует определиться с предполагаемым местом размещения мебели, плиты, раковины и т. д. В дальнейшем выполняется комплекс подготовительных работ, состоящий из нескольких этапов. Далее каждый из них рассмотрим подробно.

Определение состояния действующей проводки

На первоначальном этапе понадобится определиться, в каком состоянии находится старая проводка на кухне. В квартирах (домах) может использоваться однофазная или трехфазная сеть, следует уточнить этот момент. В дальнейшем проверяется наличие контура заземления у электрической проводки. Если проложен трехжильный кабель, то он имеется. Как правило, в возведенных после 1997 года жилых сооружениях предусматривается использование заземляющего контура.

Проверка состояния электропроводки.

Также понадобится установить сечение жил кабеля, чтобы понять, какую мощность способна выдержать старая электропроводка.

Расчет необходимой мощности

После этого рассчитывают мощность суммы всех приборов. Для этого в техническом паспорте каждой единицы техники находят номинальную мощность. Все эти значения суммируются. Такой метод предполагает одновременное включение всех электроприборов. Хоть это и будет происходить крайне редко, запас мощности необходим. От электрощита на кухню всегда протягивают отдельный кабель, ведь в этом месте сосредоточено такое же количество приборов, как во всей остальной квартире.

Для расчета мощности существует формула: Р = Р общ. × К

• Р общ. – подсчитанная вами общая мощность.
• К – коэффициент спроса ≈ 0,7 (70%)

К – коэффициент спроса, который учитывает количество электроприемников и продолжительность их использования. Ввиду отсутствия точных данных, рекомендуется принять его по одноименному запросу из справочной информации.

Допустим, путем сложения вы получили значение суммарной нагрузки 20 кВт. Для однофазной системы электроснабжения с напряжением 220 В это немало. Но после умножения на коэффициент спроса 0,7 (70%) вы получаете 14 кВт. Эта цифра является решающей при определении сечения кабелей проводки, которые вы будете приобретать.

Требуемые комплектующие и инструменты

Для монтажа проводки на кухне необходимо подготовить такие комплектующие, как розетки и выключатели. Независимо от дизайна розеток нужно выбирать изделия с защитным заземляющим контактом. Рекомендуется использовать следующие номинальные токи розеток:

• 16 А — для подключения маломощных приборов;
• 32 А — для обеспечения питанием кухонной техники с большой мощностью.

Силовая розетка для плиты 32А.

При этом мощные потребители лучше подключать через одиночную розетку, а приборы малой мощности допускается включать с помощью блока на несколько розеток. Надежными считаются розетки с керамическими пластинами и никелированными ламелями.

Для проведения монтажных работ по укладке электропроводки в кухне своими руками понадобится приготовить следующие инструменты:

• штроборез — в случае монтажа скрытой электросети;
• перфоратор;
• паяльник;
• указатель напряжения до 1000 Вольт;
• пассатижи;
• комплект отверток с плоским и крестовым жалом;
• молоток.

Инструменты для прокладки электропроводки

Подбор сечения кабеля

Выбор сечения кабельной линии для кухни делается на основе данных, полученных при расчете общей нагрузки электрических приборов. При этом рекомендуется получившийся результат увеличить на 10%, чтобы после выбора кабельной линии был определенный запас прочности.

Допускается использовать алюминиевые или медные проводники. Вторые значительно надежнее и компактнее, но отличаются более высокой стоимостью. Для выбора требуемого сечения кабеля воспользуйтесь таблицей допустимых длительных токов из главы 1.3 ПУЭ.

Формирование схемы электросети

Заключительным этапом подготовительных работ является создание схемы будущей проводки на кухне. Она должна отражать места прокладки кабельных линий, точки установки розеток и выключателей с учетом рекомендуемой высоты. Для построения схемы можно воспользоваться классическим чертежом или современными компьютерными программами.

Видеообзор

Источники

• https://remontkit.ru/ehlektrika/kak-sdelat-ehlektroprovodku-na-kukhne.html
• https://vdome.club/remont/elektrichestvo/elektroprovodka-na-kuhne.html
• https://220.guru/electroprovodka/razvodka-elektriki-na-kuxne.html
• http://ElectroManual.ru/elektroprovodka-na-kuxne/
• https://remont-kuxni.ru/2013/09/kak-sdelat-raschet-elektroprovodki-na-kuhni-pri-pokupke-novoy-sovremennoy-kuhonnoy-mebeli.html
• https://kitchendecorium.ru/remont/elektroprovodka-na-kuxne-svoimi-rukami.html
• https://kuhniclub.ru/remont/provodka-na-kuhne.html

Подготовительные работы

Первым делом необходимо подготовиться к процессу монтажа и выполнить следующие действия:

1. Проверить существующую проводку (если монтаж будет производиться после ремонта в новостройке либо при полной замене электропроводки в доме, этот пункт отсутствует).
2. Самостоятельно рассчитать мощность всей кухонной бытовой техники.
3. Подобрать подходящие элементы новой электросети: провода и кабели, розетки, выключатели.
4. Создать типовую схему по собственным условиям.

Вкратце рассмотрим каждый из этапов, чтобы Вы знали, какой должна быть правильная электропроводка на кухне.

Видео инструкция по монтажу своими руками

Проверка старой электросети

На данном этапе Вы должны определить, какая сеть у Вас в квартире (либо доме) – однофазная либо трехфазная. Помимо этого нужно убедиться в том, что электропроводка имеет контур заземления (провод трехжильный), т.к. без «земли» эксплуатировать современную бытовую технику запрещается. В новых домах, как правило, заземление уже присутствует. Ну и последнее, что Вам нужно сделать – определить сечение кабеля, чтобы знать, на какие нагрузки рассчитана Ваша домашняя сеть.

Что касается последнего момента, тут следует забежать наперед и отметить, что на сегодняшний день нагрузка на кухонную проводку может достигать 10 кВт, поэтому сечение медных проводов, идущих от распределительной коробки к приборам должно быть не менее 2,5 мм.кв., лучше если 4.

Расчетная часть

После того как Вы разберетесь со старой электропроводкой на кухне, нужно будет самому подсчитать суммарную токовую нагрузку от бытовой техники. Тут все просто и расчет выглядит следующим образом: нужно выписать мощность каждого электроприбора и суммировать все значения. В современной кухне суммарная мощность бытовой техники может достигать 10 кВт, что является большим показателем для однофазной сети 220 Вольт. На основании этого значения далее нужно будет правильно выбрать сечение кабеля и номинальную токовую нагрузку розеток.

Подбор комплектующих

Первым делом нужно правильно подобрать сечение кабеля, который будет выведен от квартирного распределительного щитка к распред коробке в кухне. Для мощной бытовой техники рекомендуется самостоятельно выводить отдельный кабель из щитка (к примеру, для подключения духового шкафа). При расчетных работах рекомендуем использовать данную таблицу:

Когда с выбором сечения электропроводки будет покончено, нужно определиться с розетками и выключателям. Они должны быть рассчитаны, не мене, чем на 16 А для обычных электроприборов и 32 А для мощной техники. Обязательно розетки должны иметь заземляющий контакт. Рекомендуется на каждый электроприбор установить отдельную розетку, а над столешницей закрепить блок из 2-3 штук либо двойную модель для подключения не очень мощной техники: мультиварки, чайника и т.д., как показано на фото:

Что касается выключателей, тут требования особые не предъявляются. Единственный совет – при выборе выключателей, используйте те, которые имеют меньше всего рельефных узоров. В идеале розетки и выключатели должны иметь плоский корпус, который легче оттереть от жира и грязи. Чтобы не нарушить интерьер кухни, может сделать скрытую электропроводку, установив дизайнерский выключатели и розетки, цветом «под дерево» либо что-то вроде варианта, предоставленного на фото ниже.

Создание схемы

Ну и последнее, что нужно сделать на этапе подготовительных работ – начертить схему электропроводки на кухне. Для этого рекомендуем учитывать советы, о которых мы уже рассказали и про которые еще поговорим далее. Типовая схема кухонной проводки выглядит примерно так:

После того, как Вы подготовите все необходимые материалы, можно переходить к монтажу электропроводки на кухне своими руками. О том, как правильно развести линию, сейчас мы и расскажем.

Особенности монтажа наружной проводки

В деревянных домах предусмотрена только такая. Но и в панельных домах в последнее время ей тоже отдается предпочтение. Скрытая неудобна тем, что требует дополнительных затрат для восстановления стен при необходимости проведения ремонта.

Преимущества:

1. простота;
2. не требуется дополнительной подготовки стен;
3. легко подключить новую ветку.

Электрический шнур прокладывается несколькими способами:

• крепится пластиковыми скобами;
• поддерживается фарфоровыми изоляторами;
• прокидывается по плинтусам или пластиковым каналам;
• располагается внутри изоляционных или гофрированных труб.

Кухня, как правило, плотно заставлена мебелью и громоздким оборудованием, к плинтусам нет прямого доступа, в них электрический шнур монтировать нежелательно.

Проводка на кухне обычно осуществляется по смешанному типу. В местах с повышенной влажностью и высокими температурами для изоляции применяют гибкие гофрированные трубы. Электропитание к настенным светильникам можно подвести с помощью проводов, оформленных в стиле ретро, в остальных местах они помещаются в специальные короба. Современные кабель-каналы выпускаются разных цветов, хорошо поддаются окраске и вписываются в любой интерьер. Один минус – для их крепления нужна идеальная поверхность, поэтому стены предварительно выравнивают.

Канальные изоляторы делаются из легкого невоспламеняющегося пластика, он не подвержен влиянию вредных факторов, долговечен. Состоят кабель-каналы из короба и накладной крышки с фиксаторами. Их размерный диапазон от 1,2 до 10 см, поэтому применимы для электрошнура разной толщины. Технология прокладки провода в каналы не сложная. Сначала делается разметка стен. В зависимости от конструкции дома, легкий короб пластикового канала крепится дюбель-гвоздями или саморезами с шагом до полуметра. Затем защелкивается крышка.

У кабель-каналов есть определенные минусы. Они не ударопрочные, ломаются. Их, как правило, прокидывают под подоконниками, потолком. Еще один приемлемый способ крепления элетрошнура – с помощью пластиковых скоб. Ими чаще всего пользуются в малозаметных местах.

Популярность завоевывает ретро-стиль: монтаж двойного витого кабеля в текстильной оплетке, удерживаемого керамическими изоляторами, подобранными в тон интерьера. Располагаются они через интервал 40-50 см.

Как видите, нескрытая электропроводка на кухне вполне уместна, может выглядеть красиво и даже добавлять изюминки в интерьер. Правда, стоимость комплектующих довольно высока.

Электрический расчет электропроводки на кухни

Электрический расчет розеток кухни основывается на нескольких положениях.

1. Нельзя все кухонные бытовые приборы запитывать от одной розетки или что, то же самое, нельзя их запитывать от одной питающей линии.
2. Желательно, розетки на кухне делать с заземляющим контактом для защиты человека от поражений электрическим током и обязательно нужно заземлить все бытовые приборы, связанные с проточной водой (стиральная машина, посудомоечная машина, измельчитель отходов).
3. Для электрической плиты делается отдельная питающая линия. Линия ведется непосредственно от электрического щита квартиры. Если электроплита собирается из варочной панели и духового шкафа, то к ним подводится отдельное электропитание.
4. Все бытовые приборы, связанные с проточной водой и корпусами из металла, к которым можно прикоснуться (стиральная машина, посудомоечная машина) запитываются отдельно с установкой на питающие линии устройства защитного отключения (УЗО) или дифференциального автомата защиты (дифавтомат).

Из этих положений и будем исходить в дальнейших расчетах. Начнем с равномерного распределения мощности бытовых приборов или по-другому, разделение электропроводки кухни на группы.

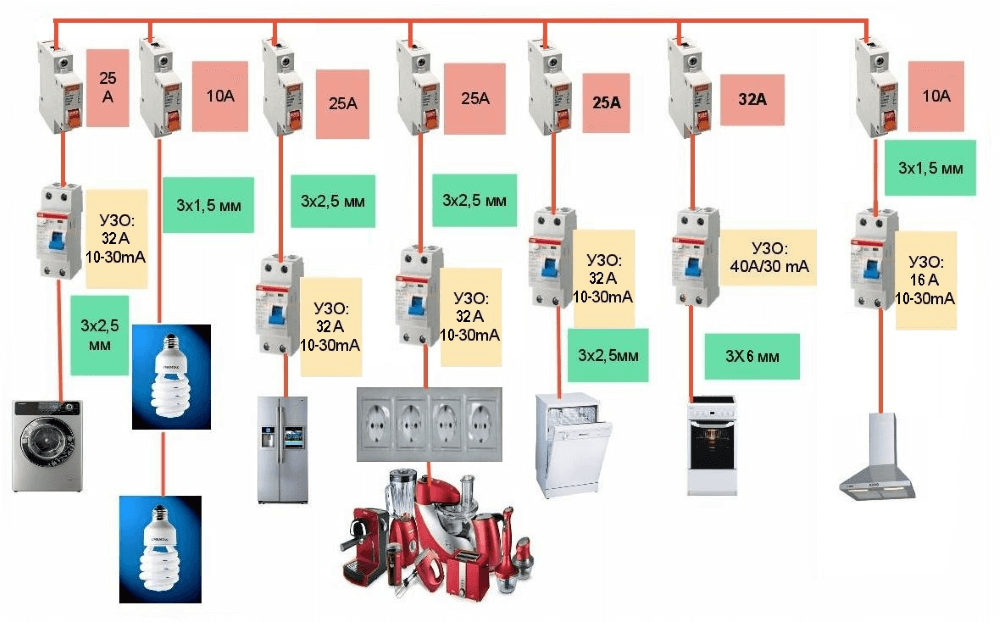

Разделение электропроводки кухни на группы

Группа электропроводки или групповая цепь это несколько розеток и (или) светильников последовательно соединенных и защищенных одним общим автоматом защиты.

• Прежде всего. Для подключения стиральной машины, посудомоечной машины, духового шкафа делаются отдельные питающие линии, что соответствует отдельным группам электропроводки.
• Для варочной панели также нужна отдельная питающая линия.
• Отдельную питающую линию делаем для остальных розеток соединенных параллельно: розеток  среднего уровня, холодильника, микроволновой печи, освещения и измельчителя отходов (диспоузера).

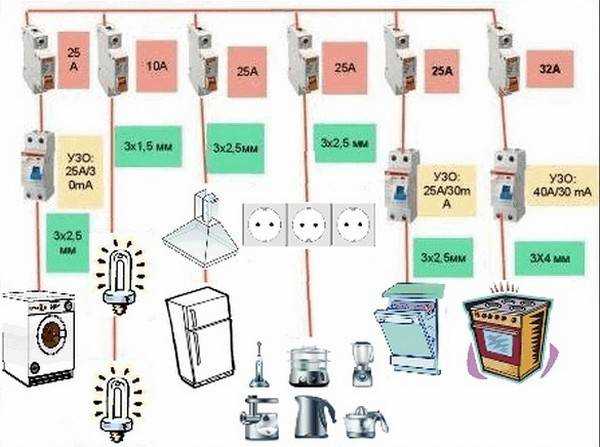

Расчет номиналов автоматов защиты и сечения кабеля для электропроводки кухни

В принципе можно не углубляться в физику процесса и принять для исполнения следующие постулаты.

• Все электрические кабели должны быть с медными жилами. Прекрасно подходят электрические кабели марок ВВГ, NYM (НЮМ).
• Электрический кабель для электропроводки должен быть трехжильным. Каждая жила должна быть однопроволочной.
• Для варочной панели сечения кабеля должно быть 3×4 мм² или 3×6 мм². Что означает три жилы сечением каждой жилы 4 (6) мм².
• Для стиральной машины, посудомоечной машины, измельчителя отходов  нужно взять кабель 3 × 2,5мм².
• Таким же кабелем (3 × 2,5 мм²)  нужно запитать блоки розеток среднего уровня.

Или воспользоваться таблицей, составленной, поверьте, очень профессиональными людьми. Но, можно самостоятельно посчитать номиналы автоматов защиты и сечения кабеля групп.

Как самостоятельно посчитать номиналы автоматов защиты и сечения кабеля групп

Для примера произведем расчет группы  розеток  среднего уровня, для  холодильника, микроволновой печи, освещения и измельчителя отходов  с выключателем. Предположим, во все планируемые розетки этой группы включены бытовые приборы. Сначала посчитаем суммарную мощность всех приборов. Для этого воспользуемся таблицей мощности бытовых приборов. Ее вы можете посмотреть тут или найти на сайтах продавцов бытовой техники.

Считаем:

• Холодильник 200Ватт,
• Измельчитель 400Ватт,
• Микровалновка 2000Вт,
• 6 бытовых приборов в двух блоках дополнительных розеток 6×1000 Вт=6000 Вт.
• Итого: 9000 Вт.

Максимальный рабочий ток в сети

Максимально рабочий ток в сети это ток при включении всех приборов в электрическую сеть. В нашем примере этот ток равен: I раб.= Pмощность⁄U напряжение=9000⁄220=41 Ампер.

Ток автомата защиты должен быть не меньше максимальному рабочему току в цепи группы. То есть: I авт.защ.≥I раб. В тоже время, номинал автомата защиты не может быть больше допустимого тока кабеля. То есть, такого тока при котором электрический кабель цепи не будет греться и гореть. I авт.защ≤I кабеля.

В итоге получаем общее условие для выбора номинала автомата защиты: I раб.≤I авт.защ≤I кабеля.

Переходим к таблице соответствия рабочего тока и нужного электрокабеля для проводки. По таблице видим, что ток 41 Ампер, будет «держать» либо кабель с проводами 4мм2 ( при открытой проводке) или 6 мм² ( при скрытой проводке). Расчет электропроводки на кухни таблица рассчета сечения кабеля. В результате получаем. По прямому предварительному расчету, что 41 Ампер≤I авт.защ.≤42 Ампера. Можно считать, что все рассчитано. Автомат берем с чуть меньшим номиналом, 40 А, а кабель берем с проводами 6 мм².

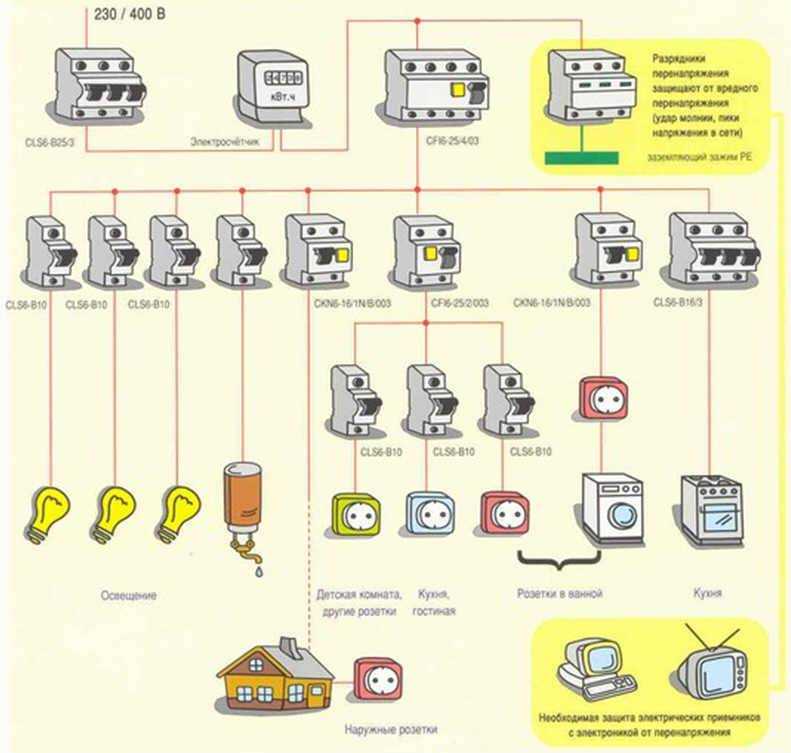

План внутренней электрической сети в частном доме

Прежде чем составлять схему, где будет указано месторасположение кабелей и проводов, необходимо составить детальный план размещения бытовой техники, приборов освещения и другого электрооборудования как в самом доме, так и на территории домовладения. Принципиальная схема электропроводки в частном доме разрабатывается основываясь именно на этих данных. Допустим, если в жилых комнатах достаточно нескольких розеток для подключения маломощной бытовой техники, то в кухню и ванную комнату необходимо заводить несколько отдельных линий для обеспечения электричеством мощных стиральных машин, микроволновых печей и так далее.

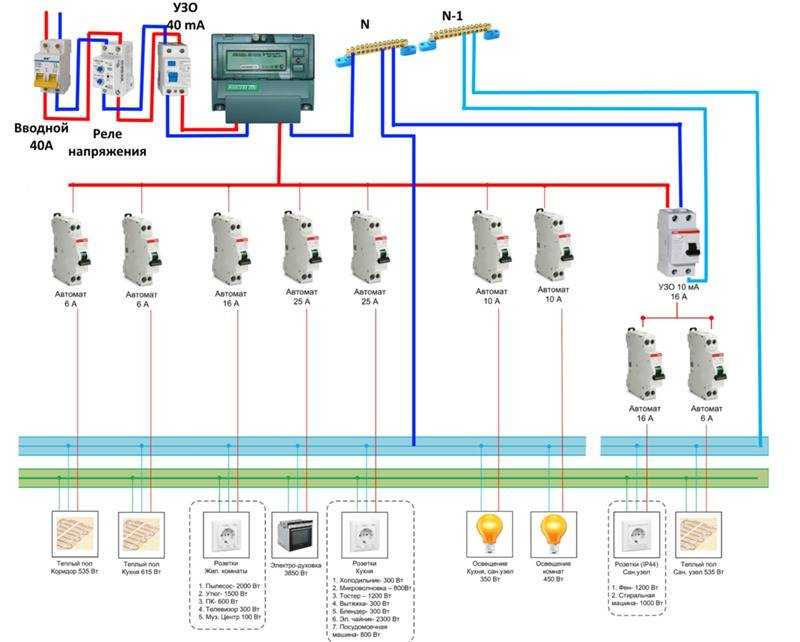

На основании этого плана разрабатывается принципиальная схема разводки электропроводки. Она считается основополагающим документом для проведения монтажных работ и закупки всех необходимых комплектующих и материалов. Схема дает возможность точно рассчитать длину необходимого кабеля и проводов, их сечение, количество разветкоробок, выключателей, розеток и других элементов электропроводки. Она не позволит запутаться при выполнении работ по монтажу и ошибиться в выборе комплектующих изделий по техническим характеристикам. Поэтапный план разработки схемы электропроводки в частном доме приведен ниже.

1. На первом этапе необходимо определиться с типом электрической проводки. Существует всего два варианта: скрытая или наружная. Первый вид самый распространенный. В этом случае провода и кабели укладывают в специальные штробы, прорезанные в стенах, полах или потолке, после чего они замуровываются цементным раствором или другими строительными материалами. Наружная разводка, весьма популярная в далеком прошлом, сейчас используется в тех случаях, когда не рекомендуется прокладывать каналы в несущих конструкциях дома, а именно в деревянных строениях из бруса, оцилиндрованного бревна и так далее.
2. Далее следует разделить всю электропроводку по группам потребления. Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Каждая из линий прорисовывается на отдельном листе с указанием размеров помещений, толщины перегородок и стен и так далее. В заключительной фазе этого этапа, по подготовленным данным, рисуется общий план электропроводки частного дома со всеми элементами сети. Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.

Разрабатывая принципиальную схему электроразводки в частном доме, следует знать, что современные СНиП обязывают исполнителя планировать проводку раздельно по комнатам, с разделение линий розеток и осветительных приборов. Это связано с требованиями безопасной эксплуатации электрических сетей. К тому же по комнатное разделение внутренней проводки более удобно в эксплуатации. При проведении ремонтных работ нет необходимости обесточивать весь дом, достаточно отключить от сети одну комнату.Разделение внутренней сети электроснабжения на линии по мощности и группам потребления позволяет использовать электрооборудование и кабельную продукцию с соответствующими техническими характеристикам. Например, для линии освещения можно применять провод с сечением 1.5 мм² и автоматический выключатель на 16 А. Этого достаточно для нормального функционирования нескольких светильников. А вот для подключения розеток необходимо использовать кабель с сечением 25 мм², соответственно и автомат большей мощности на 25 А. Все это позволяет оптимизировать технические характеристики всей внутренней сети и сократить затраты на приобретение материалов и оборудования.

Все линии проводов и кабелей подходят к электрическому распределительному щиту. Для каждой из них устанавливается автоматический выключатель соответствующей мощности и если необходимо УЗО (устройство защитного отключения). Электрощит является неотъемлемой частью всей системы внутренней проводки и его необходимо включать в принципиальную схему электроразводки в частном доме, квартире или на даче. Для частного дома, возможно, потребуется включить в схему электропроводки стабилизатор напряжения, так как параметры электрического тока, очень часто бывают нестабильными.
