Устройство и виды кабелей для интернета: витая пара и оптоволоконный

Что такое витая пара?

Это кабель, используемый для передачи сигнала, в основе которого лежит несколько пар скрученных между собой проводов. Отсюда и такое название. Каждая пара предназначена для одного сигнала: передаваемого или принимаемого. Скрутка «внутренностей» кабеля производится с целью защиты от помех. Также же существуют и другие методы защиты, которые в самых бюджетных продуктах не встречаются.

Данный тип кабелей используется не только для передачи цифрового Ethernet-сигнала. Он также встречается в аналоговых телефонных сетях, но их мы касаться не будем — поговорим лучше про LAN-кабели.

Типы кабелей

От типа кабеля зависит максимальное расстояние, на которое сможет уверенно передаваться сигнал, а также уровень защиты и пропускная способность. В настоящие время кабели 1-4 категории практически не встречаются в продаже. Это устаревшие форматы, которые не соответствуют требованиям современного сетевого оборудования.

Самый распространенный тип — 5е. Это слегка улучшенная версия 5 категории. В основе такого кабеля лежат двух- или четырехпарные провода. Максимальная пропускная способность составляет 1000 Мбит/с. Дистанция, на которой сигнал не будет ухудшаться — 100 метров. Благодаря этим характеристикам данный кабель подойдет для большинства пользователей. Однако, если вы планируете пользоваться «гигабитным» интернетом, то придется приобрести кабель более высокой категории.

6 категория подразумевает лучшую пропускную способность (до 10 Гбит/с). Но на максимальной скорости дистанция передачи сигнала снижается до 55 метров без усилителей. При скорости в 1 Гбит/c можно использовать кабель также на расстоянии до 100 метров.

Улучшенные версии 6а, 7 и 7а подразумевают дополнительное экранирование проводов, которое лучше защищает кабель от помех. Пропускная способность при этом остается прежней — 10 Гбит/с. Но увеличивается эффективная дистанция сигнала — до 100 метров.

Число пар

В зависимости от типа кабеля, количество пар проводов внутри будет отличаться. Самый простой 5е имеет всего две пары. Начиная с 6-ой категории, кабели имеют 4 пары проводов. Впрочем, иногда встречаются кабели типа 5е с 4-мя парами. В таком случае 2 пары не задействуются и используются как резервные.

И хоть 2-х парные кабели легче, дешевле и эластичнее своих аналогов, мы рекомендуем использовать только 4-х парные кабели. Во-первых, они имеют большую пропускную способность. 2-х парный кабель обеспечит вас максимум скоростью в 100 Мбит/c. Во-вторых, даже если ваше сетевое оборудование не способно передать скорость больше 100 Мбит/c, вы получите резервную незадействованную пару проводов в 4-х парном кабеле. Она пригодится в случае, когда основная пара повредится. В-третьих, это хороший задел на будущее. Вам не придется заново протягивать кабель, когда захотите получить интернет со скоростью 1-10 Гбит/c.

Тип защиты

Для стабильного соединения нужно не только обеспечить прохождение сигнала, но и защитить его от помех. Для этого часто используют экранирование, его тип можно найти в обозначении кабеля).

• UTP — не подразумевает наличие экранирования (но это не значит, что такой кабель неработоспособен).
• FTP — самый простой вид экранирования, который представляет собой общую оболочку для всех внутренних проводов.
• SFTP — дополнительная защита в виде сетчатой оболочки поверх экранирования. Благодаря этому кабель меньше подвержен физическим воздействиям и повреждениям.

Наличие экранирования у кабеля не гарантирует дополнительную защиту от помех. Во-первых, кабель должен быть заземлен, то же самое касается и сетевого оборудования. Во-вторых, заземление должно быть качественным. В противном случае тонкий провод заземления будет выступать в качестве антенны, которая притягивает дополнительные помехи. В-третьих, правильно обжать кабель FTP и SFTP гораздо сложнее.

В случае нарушения контактов разъема вы также получите обратный эффект — ухудшение сигнала. Поэтому зачастую экранированные кабели не используют в многоквартирных домах.

Материалы

В качестве материала проводника производители используют медь, омедненный алюминий и омедненную сталь. Если вы выбираете витую пару для использования в домашних условиях, можете вообще не заморачиваться по этому поводу.

В качестве оболочки производитель выбирает ПВХ. Этого тоже вполне достаточно для домашней эксплуатации. Но при использовании кабеля на открытом воздухе, рекомендуется выбирать продукцию со специальной полиэтиленовой оболочкой, которая защищает кабель от разрушения под действием ультрафиолетовых лучей. Если планируется протяжка по воздуху, уточните у продавца наличие несущего троса внутри кабеля, который будет нести основную нагрузку.

Медь или кабель частично омедненный

При выборе провода учитывается протяженность сети, количество подключаемых объектов. На небольших расстояниях разница в изделиях из меди либо омедненных незначительна. При проведении сетей протяженностью более 50 метров в омедненных проводах возникают сбои в передаче сигнала. Проводимость алюминиевого сплава и стали ниже меди.

Изделия из медных сплавов предназначены для построения масштабных локальных систем с расстоянием между объектами до 10-20 метров. Изделия не создают помех при переводе сигнала. Для соединения компьютера с тройниками, розетками, коммутационным оборудованием достаточно жил с комбинированным составом (омедненных).

На видео ниже наглядно показаны отличия медной FTP жилы витого кабеля и покрытого медью алюминиевого UTP.

Какие бывают жилы

В сетевых проводах применяется несколько вариантов жил:

• медные;
• омедненные.

Виды и категории оптических волокон и кабелей. Одномод и многомод

По виду и назначению различают одномодовые и многомодовые оптические волокна (а также состоящие из них кабели).

• Одномодовые оптоволоконные нити пропускают лишь 1 световой сигнал (одну моду). Диаметр их сердечника составляет 7-10 мкм (в коммуникационных системах – 9 мкм), а чем он уже, тем ниже дисперсия и меньше затухание луча. Пропускная способность одномодового кабеля ниже, чем многомодового, но он способен передавать данные на бОльшие расстояния.
• Многомодовые волокна одновременно пропускают несколько сигналов. Их сердечники имеют в несколько раз большее сечение – 50-62,5 мкм, что создает условия для повышения уровня дисперсии и более быстрого затухания импульса. Кабели такого типа предназначены для относительно коротких расстояний.

Волоконно-оптические кабели, которые используют для построения компьютерных сетей, делятся на 7 классов:

• OS1 – одномод с сердечником 9 мкм.
• OS2 – широкополосный одномод с сердечником 9 мкм.
• OM1 – многомод с сердечником 62,5 мкм.
• OM2 – многомод с сердечником 50 мкм.
• OM2 plus – могомод с сердечником 50 мкм для лазерных источников (улучшенный).
• OM3 – высокоскоростной многомод с сердечником 50 мкм.
• OM4 – оптимизированный многомод с сердечником 50 мкм.

Одномодовые кабели предназначены для межконтинентальных, межгосударственных, межгородских и внутригородских магистралей большой протяженности (обычно от 10 км), а также для связи удаленных узлов оборудования телекоммуникационных компаний и центров обработки данных. То есть их применяют там, где важна непрерывность (или минимальное количество соединений) и повышенная надежность линии.

Кабели такого типа стоят дешевле, чем многомодовые, но если учесть затраты на весь необходимый комплект оборудования, то системы на одномодовой передаче обходятся дороже.

Многомодовые кабели используют для подключения к сети рабочих станций и других конечных устройств внутри помещений, для связи между этажами и близко расположенными зданиями (до 550 м). Также ими оборудуют дополнительные линии связи в центрах обработки данных.

Волоконно-оптические кабели передают данные на расстояние до 40-100 км и поддерживают скорость до 100 Гбит/с. Но это лишь теоретически достижимые значения: на быстроту и качество связи влияет категория кабеля и оборудование, которое обрабатывает сигнал.

Количество жил

Кабель витая пара может выпускаться с 4 и 8 жилами. Для передачи по стандарту на скорости до 100 Мбит/сек можно использовать 4 жилы, а вот чтобы получить больше 100 мегабит/с — 1 Гбит/c, понадобятся все 8 жил кабеля.

Поэтому необходимо заранее выяснить, какая в квартире скорость интернета, чтобы выбрать правильное количество жил кабеля витая пара.

Также изделия выпускаются:

• одножильными;
• многожильными.

Кабели с 1 медной жилой используются для проведения линий в стеновых панелях, для подсоединения к розеткам. Не допускается контакта однопроволочного изделия с сетевым оборудованием. На протяженных линиях жилы могут деформироваться, разрушаться.

Кабели многожильные состоят из нескольких проволок. Вид не предназначен для врезки в панели розеток. Изделия пластичные, рекомендованы для выполнения сложной проводки со скручиваниями, прокладки в углах и проходах. Продукция подходит для блоков, объединяющих приборы.

Экранирование

Существует несколько основных способов экранирования сетевых кабелей:

• FTP – защитное экранирование осуществляется фольгой.
• F2TP – двойной экран из фольги.
• S/FTP – каждый из проводников покрыт фольгой.
• STP – каждая из жил и весь кабель покрыты фольгой.
• U/STP – каждая из жил по отдельности покрыта фольгой.
• SF/UTP – кабель покрыт двумя слоями защитного покрытия – оплетку и фольгу.

Наиболее защищенным является SF/UTP. Однако его использование целесообразно только в местах, существенно подверженных электромагнитным колебаниям. Например, если рядом проходят уличные, высоковольтные линии. Маркировка об экранировании по стандарту наносится на пластиковый защитный слой. На обозначении это первые два символа перед знаком дроби.

Экранирование обязательно, если кабель прокладывается неподалеку от силовых линий. В таком случае лучше выбрать кабель с экранированием класса FTP и выше. Поскольку любые силовые линии являются источниками электромагнитного поля, при передаче сигнала требуется максимально защитить его от помех.

Устройство витой пары.

Сетевой кабель LAN в зависимости от категории имеет разные технические характеристики и состоит из нескольких медных проводников, которые образуют пару и могут иметь изоляцию толщиной в о,2 мм из поливинилхлорида (PVC), а у более качественных категорий (CAT5) из полипропилена (PP), полиэтилена (PE). Кабеля высокого качества имеют изоляцию из ячеистого (вспененного) полиэтилена или тефлона. Такой полиэтилен гарантирует низкие диэлектрические потери, а тефлон защищает проводники в условиях высоких температур. Проводники могут состоять как из монолитной медной жилы (0,4-0,6 мм), так и из нескольких жил собранных в пучок.

Для удобства разделки кабеля внутри наружной оболочки из поливинилхлорида имеется «разрывная нить», изготовленная в большинстве случаев из капрона. Витая пара категории 5 и выше может иметь в своей структуре экран для защиты сигнала от внешних и внутренних электромагнитных наводок. Толщина наружной изоляции в четырех парной витой паре в зависимости от категории составляет о,5-0,9 мм. В производство наружной оболочки применяется поливинилхлорид с примесью мела. Также в изготовлении внешней изоляции применяют стойкие к горению и выделению галогена полимеры (маркировка  LSZH).

В России в соответствии с основными требованиями по пожарной безопасности они имеют маркировку: нг(A)-HF; нг(B)-HF; нг(C)-HF; нг(D)-HF. В скобках указывается категория в соответствии с показателями пожарной безопасности. Стойкий к горению и выделению кабель LAN перечисленных выше маркировок используют для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.

Внешняя оболочка витой пары для наружной прокладки имеет материал из гидрофобного полиэтилена, который обычно наносят вторым слоем поверх поливинилхлоридной оболочки. Кроме этого пустоту в кабеле могут заполнить специальным гидрофобным гелем и применить к нему бронирование из гофрированной ленты или стальной проволоки.

С помощью цветового решения, оболочку кабеля LAN можно легко идентифицировать и узнать его функциональное назначение для монтажа или во время обслуживания. Например, черный цвет сделанный из полиэтилена (PE) указывает на то что кабель хорошо приспособлен для влияния внешних факторов на улице (сырость, воздух…), а оранжевый цвет может говорить о стойкости наружного материала к горению. Светло-серый цвет применяют для внутренней прокладки в жилых домах и офисных зданиях.

Коаксиальный провод

Самый первый кабель, созданный для подключения интернета. Запатентован в 1880 году, используется для передачи высокочастотных сигналов. В современности редко применяется, но совсем исключить его невозможно.

Устройство выглядит следующим образом:

• Состоит он из центрального проводника.
• Окружает проводник изоляция из плотного слоя.
• Далее идёт медная или алюминиевая оплётка.
• Снаружи покрывает резиновый изолирующий слой в несколько миллиметров.

Делится на два типа: толстый и тонкий. Каждая разновидность используется в зависимости от среды применения. Специфика такого провода – повышенная гибкость и быстрота затухания сигнала. Поэтому скорость передачи не рассчитана на большие расстояния, в максимуме достигает 10 мбит/с.

Сейчас коаксиальный тип не используется для интернета из-за слишком маленькой скорости. Единственная сфера применения – кабельное телевидение. Однако оно также постепенно пропадает, так как современные роутеры позволяют устанавливать беспроводное телевидение.

Виды разъёмов интернет-кабелей для коаксиального провода представляет большую коллекцию, состоящую из:

• BNC-коннектора, устанавливаемый на концах провода, чтобы подключиться к другим коннекторам.
• BNC T-образной формы. Это тройник, чтобы подключить устройство к магистрали. Содержит три разъёма, один из которых необходим для сетевой карты.
• BNC бареллового типа необходим, если связь между магистралями разорвана или необходимо увеличить длину.
• BNC терминатор. Это заглушка, блокирующая распространение сигнала. Требуется два заземлённых терминатора, чтобы сеть функционировала нормально.

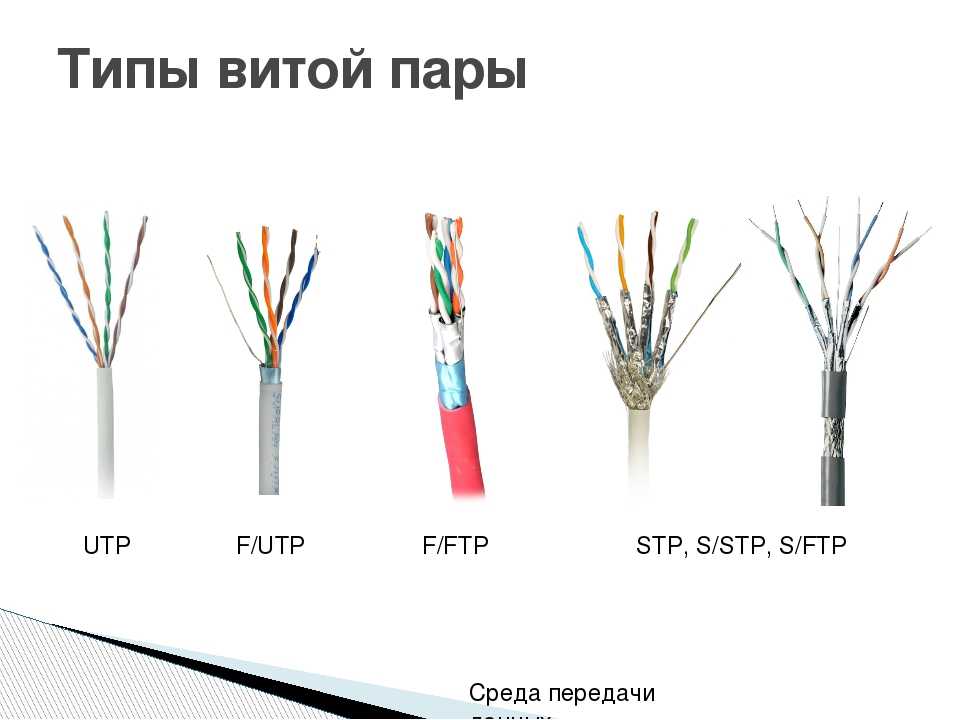

Маркировка кабеля витая пара

Общепризнанной является следующая маркировка, указывающая на способ организации экранирования:

• UTP – дешёвый неэкранированный кабель (может встречаться обозначение U/UTP);
• FTP – кабель, у которого на все пары жил общий экран (F/UTP);
• S-FTP – общий двойной экран для всех пар с фольгированным алюминиевым сердечником и жилами из медной лужёной проволоки (SF/UTP);
• STP – наличие экрана у каждой пары (U/FTP);
• F/FTP – отдельные экраны для всех пар плюс общий экран из алюминиевой фольги;
• S/FTP – отдельные экраны для всех пар плюс общий из медной лужёной проволоки.

Виды экранирования кабеля в зависимости от маркировки

В общем случае экран – это защита кабеля от случайных и систематических наводок, искажающих сигнал, необходим для предотвращения потери информации. Разновидности экранирования говорят о разном уровне защиты данных. Они во многом определяют стоимость готового изделия.

Виды витой пары

Кроме маркировки, обозначающей наличие и способ организации экрана, существуют и другие обозначения, применяемые производителями для обозначения тех или иных технических особенностей своей продукции:

1. Количество жил: solid – одножильный кабель, patch – многожильный. Моножилы дёшевы в производстве, поэтому наиболее распространены. Многожильные изделия используются при сложной топологии сетей в местах множественных изгибов. Они же в основном используются при производстве патч-кордов (оконцованного джеками участка кабеля заданной длины для соединения устройств).
2. Диаметр жилы. Используемый диапазон – 0.40–0.64 мм. Кабельная продукция 5–6 категорий изготавливается из жил диаметром 51 мм и обозначается 24AWG (американский стандарт маркировки). Бюджетный, зачастую несертифицированный кабель изготавливают из проволоки 0.40–0.50 мм – для квартиры выбор такой витой пары будет вполне оправданным.
3. Количество пар. При построении сложных коммуникационных систем их число может достигать тысяч, но для компьютерных сетей стандарт 4 пары (принятая в США маркировка – 4х2х0.51). Использование всех восьми жил требуется для построения гигабитных сетей, для домашнего использования с пропускной способностью до 100 Мб/сек достаточно двух пар. И хотя такой кабель дешевле, обычно в любом случае приобретают восьмижильный вариант. Две пары используется для обустройства домофонов и систем сигнализации.

Внутреннее содержимое витой пары

Отдельно стоит рассказать о маркировке по типу оболочки:

• PVC – оболочка из поливинилхлорида, используется преимущественно для дешёвых кабелей;
• PP – полипропиленовая оболочка для кабелей, которые могут подвергаться воздействию высоких температур (до 140° С);
• PE – оболочка из плотного полиэтилена, используется для наружной прокладки кабелей;
• FR – кабель огнестойкой категории (способность работы при пожаре определённое время, от 30 до 180 минут);
• LS – оболочка из материала, характеризующегося низким дымовыделением при возгорании;
• ZH – материал, при горении не выделяющий ядовитые галогеновые газы;
• В – кабель с бронированной оболочкой в виде обволакивающей стальной ленты.

Существуют также модификации кабеля со стальным тросом, которые используются для воздушной прокладки сетей между домами.

Сравнительная таблица основных типов кабелей

Вот максимально подробная сравнительная таблица основных типов кабелей:

Такая сравнительная таблица наглядно демонстрирует конструктивные и эксплуатационные особенности разных типов кабелей. Это позволяет легко подобрать нужный кабель под решаемую задачу.

Заключение

Кабельная продукция представляет собой обширную и разнообразную область. Существует множество типов и видов кабелей, отличающихся по конструкции, назначению и характеристикам.

В этой статье мы рассмотрели лишь основные группы кабельной продукции, наиболее широко применяемые: силовые, электрические, сетевые, монтажные, контрольные, греющие кабели. Для каждого типа были описаны конструктивные особенности, материалы, диапазоны сечений, области использования.

Выбор кабеля для конкретных целей должен осуществляться на основе технических характеристик с учетом условий эксплуатации. Правильный подбор кабельной продукции позволяет создать надежные и безопасные электрические и информационные сети в различных отраслях.

Кабельная отрасль постоянно развивается. Появляются новые типы кабелей с улучшенными свойствами. Перспективные направления — повышение помехозащищенности и огнестойкости кабелей, расширение температурных диапазонов эксплуатации.

Таким образом, знание особенностей и правильный выбор кабельной продукции является важной частью проектирования и монтажа различных инженерных систем. Эта информация поможет специалистам принимать обоснованные технические решения с учетом постоянного развития кабельных технологий

Как выбрать

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

Для стандартной квартирной сети, следует подобрать провод максимально правильно. Рекомендуется применять кабель из четырех пар, который в общем будет иметь восемь жил. Самый простой, двухпарный провод невозможно проложить по причине несовместимости с определенными сетевыми протоколами.

Чтобы приобрести провод наиболее верно, следует соблюдать такие рекомендации:

• витую пару запрещается присоединять при помощи скрутки или иных похожих видов соединений, которые могут быть применены в классической электропроводке. Чтобы их максимально правильно соединить между собой, следует применять репитеры или специальные переходники;
• переходники склонны делать сигнал более слабым. Репитерам необходимо питание и стоимость их немалая. Рекомендуется покупать провод так, чтобы его длины было достаточно от одного прибора до другого. Не помешает определенный запас, так выйдет дешевле, чем покупка репитеров;
• рекомендуемый класс провода — пятый. С повышением класса улучшается качество получения сигнала;
• схема разводки интернета по квартире должна быть с однопроволочными жилами;
• предусмотренное экранирование необходимо, однако его нельзя назвать обязательным мероприятием.

Категории кабеля витая пара (скорость передачи данных).

В основу определения категории витой пары положен максимально пропускаемый частотный диапазон. Это обусловлено количеством витков на одну единицу длины кабеля. То бишь, чем выше категория, тем больше пропускаемый частотный диапазон в следствии увеличения витков каждой витой пары. Категории витой пары описывается в международных и отечественных стандартах.

Категории (сокращенно CAT) витой пары определяют расчетную скорость передачи данных. Кроме этого кабель LAN еще разделяют на классы и при построении структурированной кабельной системы их тоже учитывают. Следует помнить, что витая пара более высокого класса поддерживает технические возможности низшего класса. А вот витая пара по классу ниже не поддерживает технические приложения высшего класса. Чем выше класс тем лучше передаточные характеристики и выше предельная частота работы кабельной линии.

• CAT1 (частотная полоса — 0,1 МГц). Имеет одну пару и используется для передачи голоса и цифровых данных при участии модема. Это стандартный телефонный кабель, который в свое время использовался в «скрученном» виде в США, а в России применяется и сейчас без скруток. Не подходит для современных систем и имеет большое влияние помех.
• CAT2 (частотная полоса — 1 МГц). Имеет две пары проводников и уже изжил себя. Иногда применяется при построении телефонных сетей. Ранее встречался в сетях Arcnet и Token Ring. Обладает скоростью передачи данных до 4 Мбит/с. Не годится для построения современных сетей.
• CAT3 (частотная полоса — 16 МГц. Класс «С»). Встречается 2-х парный и 4-х парный тип витой пары. Применяется не только для создания телефонных, но и локальных сетей на базе 10BASE-T. Поддерживает скорость передачи данных от 10 до 100 Мбит/с по технологии 100BASE-T4 протяженностью не более 100 метров. В отличии от CAT1 и CAT2 поддерживает стандарт IEEE 802.3.
• CAT4 (частотная полоса — 20 МГц). В свое время этот 4-х парный кабель использовался в технологии 10BASE-T и 100BASE-T4. Возможна скорость передачи данных до 16 Мбит/с. В наши дни не используется.
• CAT5 (частотная полоса — 100 МГц. Класс «D»). Кабель применялся для создания телефонных линий и построения локальных сетей 100BASE-TX, а также в Ethernet (LAN). Поддерживает скорость передачи данных до 100 Мбит/с.
• CAT5e (частотная полоса 125 МГц). Это усовершенствованная витая пара пятой категории. При использовании 2-х пар поддерживает скорость передачи данных до 100 Мбит/с и до 1000 Мбит/с в 4-х парном кабеле. Как правило, используется 4-х парный кабель для построения локальной компьютерной сети. Это самый распространенный тип витой пары.
• CAT6 (частотная полоса 250 МГц. Класс «E»). Это распространенный тип кабеля, который применяется в сетях Fast Ethernet и Gigabit Ethernet. В структуре кабеля четыре пары проводников. Поддерживает высокую скорость передачи данных до 10 Гбит/с протяженностью не более 55 метров.
• CAT6a (частотная полоса 500 МГц. Класс «EA»). Структура кабеля состоит из четырех пар проводников. Он используется в сетях Gigabit Ethernet и поддерживает скорость до 10 Гбит/с на расстоянии до 100 метров.
• CAT7 (частотная полоса 600 — 700 МГц. Класс «F»). Поддерживает скорость передачи данных до 10 Гбит/с. Структура кабеля имеет общий внешний экран и фольгированную защиту каждой пары. По типу относиться к S/FTP (ScreenedFullyShieldedTwistedPair).
• CAT7a (частотная полоса 1000 -1200 МГц. Класс «FA»). Скорость витой пары доходит до 40 Гбит/с на расстоянии до 50 метров и до 100 Гбит/с протяженностью до 15 метров.

На просторах интернет мне попалось хорошее видео по теме, предлагаю вам его посмотреть.

Для того чтобы сетевой кабель служил долго следует соблюдать правила монтажа. Например, при прокладке нужно следить за целостностью кабеля по всей его длине и не допускать растяжений и изгибов потому, что это может нарушить структуру экрана, что приведет к низкой устойчивости кабеля к электромагнитным помехам. Дренажный провод кабеля должен быть соединен с экраном разъема.

Кроме этого при монтаже нельзя допускать изгибов более восьми внешних диаметров кабеля. Слишком сильный изгиб может повредить фольгированный экран, что заметно ухудшит свойства кабеля и снизит скорость связи внутри сети. Пока!

Конструкционные особенности

Своё название этот провод получил как раз из-за особенностей конструкции. Несколько медных жил изолируются друг от друга благодаря специальному методу скручивания. Таким образом, получается своеобразная пара.

В качестве примера можно рассмотреть вариант из двух жил, которые соединены вместе. В большинстве случаев такой вариант используют для получения доступа к интернету. В этом варианте одна жила будет передавать данные, а вторая служить в качестве приёмщика сигнала.

В настоящие дни часто используется оптоволокно, которое состоит из множества пар. Это очень удобный способ передачи данных для домашнего интернета. Используя такой тип провода, можно сэкономить, если подключить одно устройство на несколько абонентов. Такая экономия не понесёт ухудшение качества, хотя некоторые пользователи и считают, что скорость передачи данных на таком оборудовании снижается — это лишь доводы, не подтвержденные фактами.

Важно! Каждая витая пара состоит из одного проводника, а также внешней оболочки — для дополнительной защиты. Можно также дополнительно приобрести разные конструктивные дополнения, например, специальное экранирование, что защитит провод от солнца и других внешних воздействий.

Как выбрать сетевой кабель — рекомендации нашей редакции

На самом деле в 90% случаев выбор будет происходить в одной из категорий витой пары, так как коаксиал безнадежно устарел, а оптика используется в узкой специфике. Для простого соединения нескольких компьютеров одну сеть подойдет категория 5е или 6. Их возможностей вполне хватит для реализации домашней локальной сети. Правда, при этом придётся кабель с обеих сторон обжать коннекторами.

Наглядное представление процесса передачи света по волокну

Чтобы не возиться с обжимкой можно взять один или несколько готовых патчкордов — уже готовых к использованию кабелей, оснащенных с обоих концов коннекторами. Размеры встречаются самые разные. Естественно, что готовый патчкорд обойдётся дороже простого кабеля. Но если время дороже, то такое решение имеет место быть.

Категории витой пары

Что такое категория витой пары? Это параметр, который определяет ее пропускную способность. Чем выше категория — тем пропускная способность лучше.

Разновидности витой пары

Сегодня насчитывается 7 категорий этого типа кабеля и еще одна — восьмая, находится пока в разработке. В отдельных категориях -5, 6 и 7, выделяют подкатегории, поэтому общее их число равно 10. Для удобства сравнения мы отобразили их в таблице.

Подкатегории витой пары

Номер категории кабеля витой пары	Частотная полоса, Mhz	Характеристики	Применение
utp cat 1	0,1	Устаревший стандарт. Состоит из двух проводов, иногда без скрутки. Плохо защищен от помех.	В модемных Интернет-соединениях и телефонной связи. Для создания современных ЛВС непригоден.
utp cat 2	1	Устаревший стандарт. Состоит из четырех проводников. Максимальная скорость обмена информацией — 4 Мбит/с.	В ЛВС типа Token Ring, Arcnet и телефонии. Для создания современных ЛВС непригоден.
utp cat 3 Класс С	16	Четыре скрутки (восемь проводников). Максимальная скорость обмена информацией — 100 Мбит/с в сетях Fast (быстрый) Ethernet при максимальной длине линии — 100 м. Официально стандартизирован для ЛВС Ethernet.	Иногда — в сетях 10BASE-T и 100BASE-T4, но чаще — в проводной телефонной связи.
utp cat 4	20	Устаревший стандарт. Состоит из четырех скруток проводов. Наивысшая скорость обмена информацией — 16 Mbit/s по одной паре.	В ЛВС 10BASE-T, 100BASE-T4 и Token Ring. Сегодня не применяется.
utp cat 5 Класс D	100	Четыре скрутки(восемь проводников). Пересылает информацию до 100 Mbit/s при задействовании двух пар и 1000 Mbit/s — при всех четырех.	В ЛВС Fast и Gigabit Ethernet.
utp cat 5e	100	Улучшенная категория класса D (тоньше и дешевле). Выпускается с четырьмя и двумя парами проводников.	Самый часто встречающийся класс кабеля для сетей Фаст Ethernet и Гигабитный Ethernet.
utp cat 6 Класс Е	250	Четыре скрутки (8 проводов), неэкранированный (U/UTP). Передает информацию до 10 Gbit/s по линии длиной до 55 м.	Витая пара 6 категории — второй по распространенности тип кабеля после категории 5e. Область применения та же.
sftp cat 6A Класс EA	500	4 скрутки (восемь проводов), экранирован (тип экранирования S/FTP или F/FTP). Пересылает информацию до 10 Гбит/с при максимальной длине линии до 100 м.	Локальные сети Фаст и Гигабитный Ethernet.
sftp cat 7 Класс F	600-700	8 проводов, экранирован (тип экранирования S/FTP, реже F/FTP). Передает данные со скоростью до 10 Гбит/с.	Локальные сети Фаст и Гигабитный Ethernet.
sftp cat 7A Класс FA	1000	8 проводов, экранирован (тип экранирования S/FTP, реже F/FTP). Передает данные со скоростью до 40 Гбит/с по линии длиной до 50 м и до 100 Гбит/с по — до 15 м.	Локальные сети Фаст и Гигабитный Ethernet.

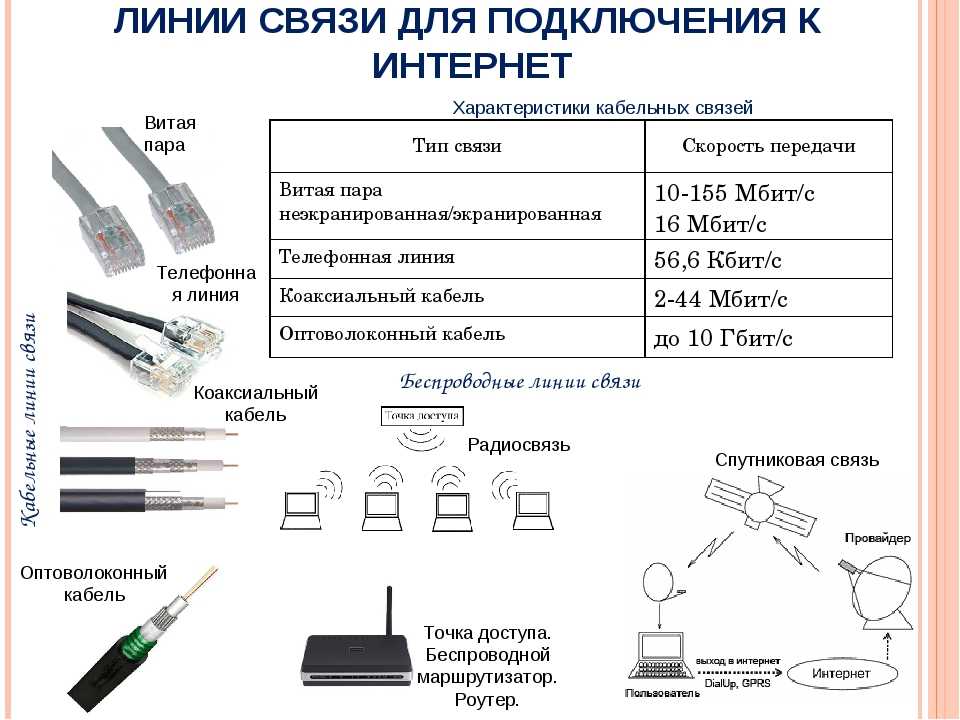

Виды сетевых кабелей для интернета

В перечне основных видов сетевых кабелей:

• коаксиальный;
• оптоволоконный;
• витая пара.

Конструкция провода коаксиального включает проводник с плотным изоляционным покрытием, оплетку из меди либо алюминия, внешний изолирующий слой. Помимо подключения к сети, интернет-продукция применяется для перевода сигналов от антенн и телевизионных спутников для построения скоростных цифровых сетей (кабельное ТВ).

Отличается конфигурация разъёмов провода:

• BNC-коннектор закрепляется на концах кабеля, обеспечивает подсоединение к Т-коннектору и баррел-коннектору.
• BNC баррел-коннектор предназначен для соединения поврежденных элементов либо удлинения провода для расширения радиуса действия сети, подсоединения дополнительной электротехники.
• BNC T-коннектор является тройником, применяемым для подсоединения компьютерной техники к главной сетевой линии. В проводе 3 разъема (1 предназначен для вывода к централизованной сети, 2 разъёма необходимы для объединения локальной системы).
• BNC-терминатор сконструирован для выполнения роли заземляющей заглушки, предотвращающей распространение сигнала вне локальной линии. Разъём обязателен для стабильной работы сетевых соединений, занимающих большую площадь.

Для создания локальных линий используется сетевой кабель витая пара. Продукция включает попарно перекрученные медные проводники с изолирующим слоем. Стандартный провод состоит из 4 (8 проводников) либо из 2 пар (4 жилы). Между приборами, объединенными с помощью кабеля, должно быть по нормативам не более 100 м. Провод выпускается стандартный либо с защитой. Для работы с кабелем используется разъем типа 8P8C.

До того как выбрать кабель для интернета витая пара, необходимо определить подвид по характеристикам внешнего слоя (толщина, наличие армирования, состав). Провод UTP с пластиковым внешним слоем не защищен, выпускается без заземления. Изделия F/UTP, STP, S/FTP производятся с экранированием.

Маркировка кабеля витая пара отражает категории по цвету изолирующего слоя:

• серый (применяется во внутренних пространствах зданий);
• черный (используется для обозначения продукции с покрытием для защиты от атмосферных осадков и электромагнитных излучений, применяется для уличных конструкций);
• оранжевый оттенок используется для обозначения негорючих полимерных соединений.

Кабель оптоволоконный является усовершенствованным проводом для построения сетевых линий. Изделие состоит из пластичных стеклопластиковых световодов с защитой из пластика. Кабельная продукция отличается высокой скоростью перевода информации, устойчива к помехам на линии. Провод может соединять системы на больших расстояниях. Изделия подразделяются на одно- и многомодовые.

В оптоволокне используются разные виды разъемов (FJ, ST, MU, SC). Провода бюджетны, выглядят эстетично, однако требуют приобретения дополнительного оборудования и сложны в установке. Продукция используется для формирования масштабных сетевых систем, создания доступа к интернету на большой скорости.

Медные проводники в Ethernet-кабеле выпускаются:

• цельными;
• скрученными.

Цельные проводники прочные, надежные, долговечные, однако менее пластичные. Продукция предназначена для стационарных систем в помещениях либо укладки небольшой протяженности на внешних конструкциях. Изделия скрученные состоят из тонких медных проволок, свитых вместе. Кабели прочные, пластичные, предназначены для размещения в рабочих пространствах, в местах с необходимостью перемещения объектов.
