Таблицы выбора сечения кабеля по мощности

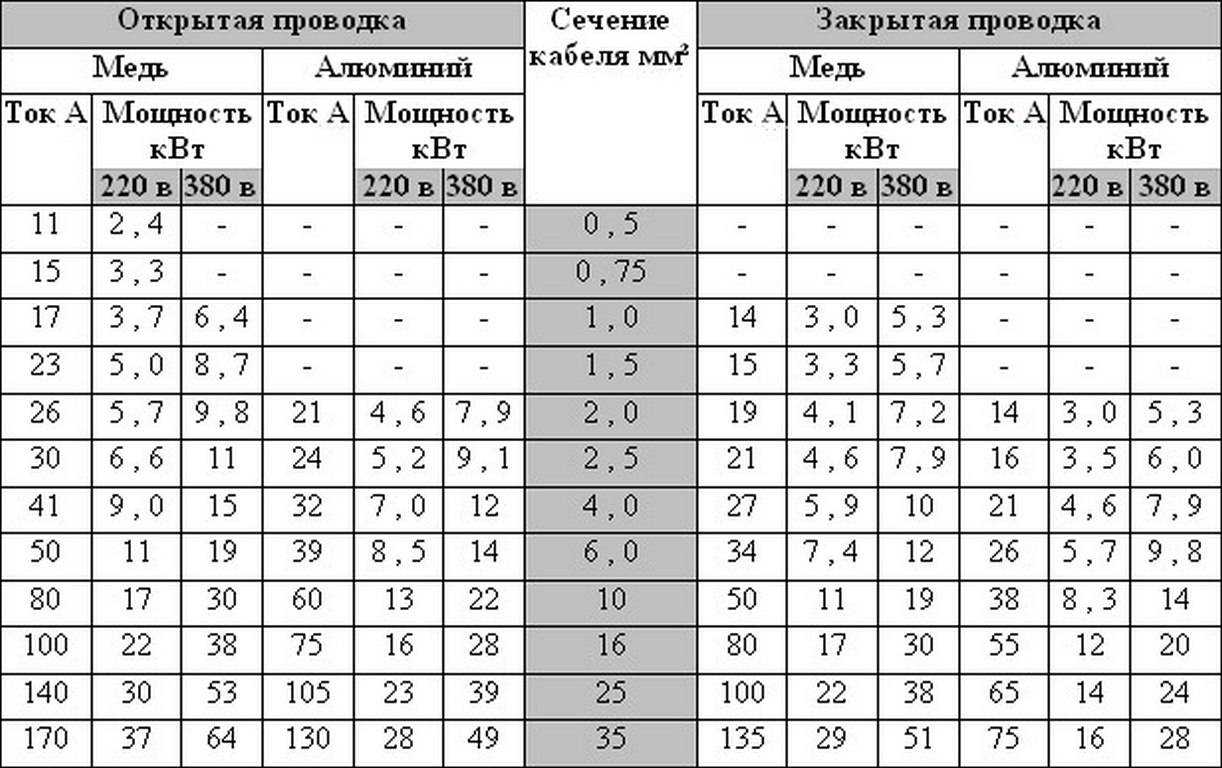

Таблица выбора сечения кабеля по мощности

На данной странице, Вашему вниманию, представлены таблицы, в которых сведены данные мощности, тока и сечения кабельно-проводниковых материалов, для расчетов и выбора защитных средств, кабеля, проводов и электрооборудования.

С помощью их, предоставляется возможность самостоятельно определить необходимое сечение кабеля по мощности, которое подойдет для применения его непосредственно в Ваших условиях.

Сечение жилы, мм²	Медные жилы, проводов и кабелей
Напряжение, 220 Вольт	Напряжение, 380 Вольт
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6

Сечение жилы, мм²	Алюминиевые жилы, проводов и кабелей
Напряжение, 220 Вольт	Напряжение, 380 Вольт
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами
Сечение токопроводящей жилы, мм²	Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)
открыто (в лотке)	1 + 1 (два 1ж)	1 + 1 + 1 (три 1ж)	1 + 1 + 1 + 1 (четыре 1ж)	1*2 (один 2ж)	1*3 (один 3ж)
0,5	11	—	—	—	—	—
0,75	15	—	—	—	—	—
1,00	17	16	15	14	15	14
1,5	23	19	17	16	18	15
2,5	30	27	25	25	25	21
4,0	41	38	35	30	32	27
6,0	50	46	42	40	40	34
10,0	80	70	60	50	55	50
16,0	100	85	80	75	80	70
25,0	140	115	100	90	100	85
35,0	170	135	125	115	125	100
50,0	215	185	170	150	160	135
70,0	270	225	210	185	195	175
95,0	330	275	255	225	245	215
120,0	385	315	290	260	295	250
150,0	440	360	330	—	—	—
185,0	510	—	—	—	—	—
240,0	605	—	—	—	—	—
300,0	695	—	—	—	—	—
400,0	830	—	—	—	—	—
Сечение токопроводящей жилы, мм2	открыто (в лотке)	1 + 1 (два 1ж)	1 + 1 + 1 (три 1ж)	1 + 1 + 1 + 1 (четыре 1ж)	1 * 2 (один 2ж)	1 * 3 (один 3ж)
Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)

Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами
Сечение токопроводящей жилы, мм2	Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)
открыто (в лотке)	1 + 1 (два 1ж)	1 + 1 + 1 (три 1ж)	1 + 1 + 1 + 1 (четыре 1ж)	1*2 (один 2ж)	1*3 (один 3ж)
2	11	—	—	—	—	—
2,5	15	—	—	—	—	—
3	17	16	15	14	15	14
4	23	19	17	16	18	15
5	30	27	25	25	25	21
6	41	38	35	30	32	27
8	50	46	42	40	40	34
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250
150	440	360	330	—	—	—
185	510	—	—	—	—	—
240	605	—	—	—	—	—
300	695	—	—	—	—	—
400	830	—	—	—	—	—
Сечение токопроводящей жилы, мм2	открыто (в лотке)	1 + 1 (два 1ж)	1 + 1 + 1 (три 1ж)	1 + 1 + 1 + 1 (четыре 1ж)	1 * 2 (один 2ж)	1 * 3 (один 3ж)
Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)

Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных
Сечение токопроводящей жилы, мм2	Ток *, А, для проводов и кабелей
одножильных	двухжильных	трехжильных
при прокладке
в воздухе	в воздухе	в земле	в воздухе	в земле
1,5	23	19	33	19	27
2,5	30	27	44	25	38
4	41	38	55	35	49
6	50	50	70	42	60
10	80	70	105	55	90
16	100	90	135	75	115
25	140	115	175	95	150
35	170	140	210	120	180
50	215	175	265	145	225
70	270	215	320	180	275
95	325	260	385	220	330
120	385	300	445	260	385
150	440	350	505	305	435
185	510	405	570	350	500
240	605	—	—	—	—

Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных
Сечение токопроводящей жилы, мм2	Ток *, А, для проводов и кабелей
одножильных	двухжильных	трехжильных
при прокладке
в воздухе	в воздухе	в земле	в воздухе	в земле
2,5	23	21	34	19	29
4	31	29	42	27	38
6	38	38	55	32	46
10	60	55	80	42	70
16	75	70	105	60	90
25	105	90	135	75	115
35	130	105	160	90	140
50	165	135	205	110	175
70	210	165	245	140	210
95	250	200	295	170	255
120	295	230	340	200	295
150	340	270	390	235	335
185	390	310	440	270	385

Потребляемая мощность бытовых приборов

Чтобы правильно рассчитать нужное сечение жилы, необходимо знать потребляемую мощность для бытовых приборов. Иногда такие показатели есть на корпусе прибора, но не всегда, а техпаспорт может быть утерян

Обратите внимание на таблицу, где указана мощность основных бытовых приборов

Электроприбор	Мощность, Вт
Водонагреватель (электробойлер)	1200-3000
Кондиционер	1000-3000
Кофемашина	600-1500
Микроволновая печь	1500-2000
Морозильная камера, холодильник	700
Обогреватель	1000-2400
ПК (стационарный)	280-750
Пылесос	400-2000
Стиральная машина-автомат	4000
Тепловентилятор	1500

Примечание. В этой таблице приведены только те бытовые приборы, мощность которых более 0,5 кВт.

Расчёт сечения провода

Сечения у проводов разные и вам предстоит сделать осознанный выбор

Начнём с того, что районная или городская энергосеть выдаёт предписание на сечение кабеля для подключения электросчётчика. Они основываются на ПУЭ, так что вам здесь напрягаться не придётся, к тому же вывод к распределительному электрощиту или к первой (главной) дозе можно будет сделать такой же жилой. Но, давайте двигаться дальше — будем отталкиваться от распредщита, где через автоматы или УЗО (устройство защитного отключения) электроэнергия распределяется по комнатам, группам или отдельным приборам. Именно отсюда начинается расчёт сечения провода по потребляемой мощности этих самых групп или отдельных агрегатов.

Видео: Расчёт сечения проводника

Конечно же, для таких вычислений лучше всего воспользоваться формулой I=(P/U)*cosⱷ, где буквы соответствуют:

I – получаемый расчетный ток;
Р – мощность используемого прибора или оборудования;
U – номинальное потребляемое напряжение (в нашем случае, это 220В);
cosⱷ — для бытовых сетей принято считать за 1.
Теперь для примера рассчитаем, что нам понадобится для электрического бойлера «Gorenje GBFU 50 E» мощностью 2000 Вт – нам нужно просто подставить реальные цифры:

I=(P/U)*cosⱷ=2000/220*1=9.0909090909090909, что можно округлить до 9 A.

Теперь воспользуемся таблицей, которая приведена ПУЭ (таблицы №№1.3.4 и 1.3.5), там указано соотношение силы тока (ампераж) к сечению жилы.

Таблица основана на ПУЭ №№1.3.4 и 1.3.5

При подсчётах мы вышли на силу тока чуть более 9 A, но в таблице есть только 10 A и для такого показателя понадобится медный провод сечением 0,75 мм2, но в магазинах обычно продаются кабели с жилой не менее 1,0 мм2. Так что, можно смело покупать ШВВП 3х0,75, либо ШВВП 3х1,0, где первая цифра указывает на количество жил, а вторая на сечение мм2.

Этим же методом вы можете определить сечение провода для группового подключения. Возьмём, к примеру, кухонные розетки, где одновременно могут оказаться включенными микроволновка, холодильник и кофемашина. При этом выберем наиболее мощные приборы (см. таблицу в разделе «Потребляемая мощность бытовых приборов»): микроволновка -2000 Вт, холодильник -700 Вт и кофемашина – 1500 Вт, итого 2000+700+1500=4200. Значит:

I=(P/U)*cosⱷ=4200/220*19.0909090909090909 или округлённо 19 A.

Исходя из ПУЭ (таблицы №№1.3.4 и 1.3.5), в данном случае для подключения блока розеток понадобится медный провод с жилой 2,0 мм2

Поправки на длину

В частном доме порой приходится использовать длинные кабели, например, для подключения гостевого домика или летней кухни, которые могут находиться на расстоянии 20-30 м от основного жилья. Используем формулу R=p*L/S:

R – сопротивление;
p – удельное сопротивление (Cu – 0,0175 Ω*мм2, AL — 0,0281 Ω*мм2);
S – площадь сечения жилы;
L – длина кабеля (для одной фазы добавляется нулевой контур, следовательно, длина удваивается).
Возьмём кабель, который мы рассчитывали для 10 A и пусть это будет ШВВП 3х1,0 длиной 20 м. В данном случае pудельное=0,0175 Ω*12=0,0175, S=1*1=1 мм 2.

R=p*L/S=0,0175*40/1=0,7 Ω.

Вычисляем потери по формуле dU=IR:

dU – потери напряжения в вольтах;
I – сила тока;
R – сопротивление данного кабеля.
dU=IR=10*0,7=7 В.

Эти 7 В потеряны для гостевого домика и если вычислить процентное соотношение, то мы получим 7/220*100=3.1818181818181818%. то есть, немногим более 3%, что в данном случае не имеет никакого значения.

Видео: Ошибки при выборе сечения

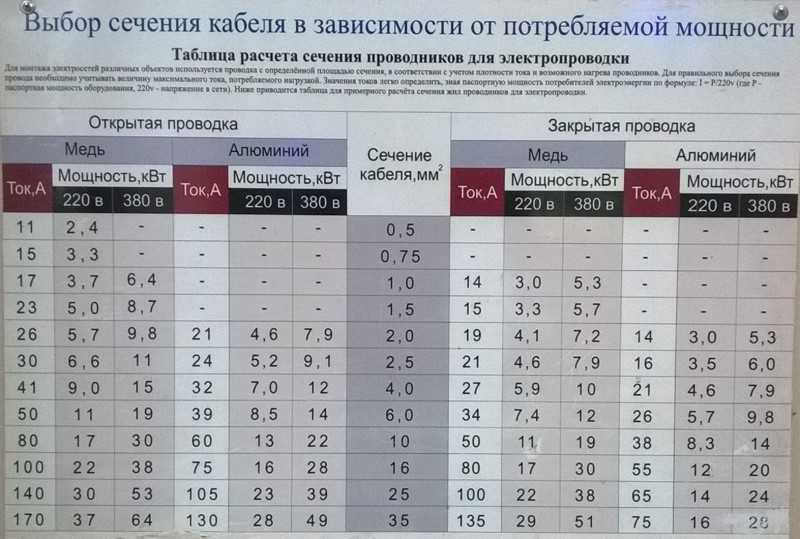

Выбор сечения провода (кабеля) по мощности – таблица

Пример.

Возьмем однокомнатную квартиру. Какими электроприборами мы пользуемся? Ниже вы увидите таблицу, в которой указаны электроприборы и инструменты, используемые в быту:

Таблица 1.

Бытовой электроприбор	Мощность, Вт	Бытовой электроприбор	Мощность, Вт
Лампочка	15 – 250	Духовка	1000 – 3000
Принтер струйный	30 – 50	СВЧ печь	1500 – 3000
Весы	40 – 300	Пылесос	400 – 2000
Аудиосистема	50 – 250	Мясорубка	1500 – 2200
Компьютер	300 – 800	Тостер	500 – 1500
Принтер лазерный	200 – 500	Гриль	1200 – 2000
Копировальный аппарат	300 – 1000	Кофемолка	500 – 1500
Телевизор	100 – 400	Кофеварка	500 – 1500
Холодильник	150 – 2000	Посудомоечная машина	1000 – 2000
Стиральная машина	1000 – 3000	Утюг	1000 – 2000
Электрочайник	1000 –2000	Обогреватель	500 – 3000
Электроплита	1000 – 6000	Кондиционер	1000 – 3000

Подсчитаем общую потребляемую мощность электроприборов, используемых в однокомнатной квартире. Возьмем по минимуму:

Лампы энергосберегающие – 14 штук по 15 Вт;
Телевизор – 200 Вт;
Аудиосистема – 150 Вт;
Компьютер – 500 Вт;
Принтер лазерный – 300 Вт;
Холодильник – 500 Вт;
Стиральная машина – 2000 Вт;
Электрочайник – 2000 Вт;
Кофеварка – 1000 Вт;
СВЧ печь – 2000 Вт;
Пылесос – 1200 Вт;
Утюг – 1000 Вт;
Кондиционер – 2000 Вт.

Произведем подсчет:

14 × 15 = 210 Вт (лампы энергосберегающие);

210 + 200 + 150 + 500 + 300 + 500 + 2000 + 1000 + 2000 + 1200 + 1000 + 2000 = 11 060 Вт = 11,06 кВт

Мы подсчитали общую нагрузку, которую может потреблять квартира, но этого не будет никогда. Почему? Представьте себе, что вы включили одновременно все электроприборы. Может такое быть с вами? Конечно нет. Зачем вам включать, например, одновременно телевизор, аудиосистему, пылесос и кондиционер зимой или другое сочетание бытовых приборов. Конечно вы делать этого не будите.

К чему я это все пишу, а к тому, что существует так называемый коэффициент одновременности, который равен̴̴̴ ~ 0.75.

11,06 × 0,75 = 8,295 ~ 8,3 кВт. Такую максимальную нагрузку вы сможете подключить, имея электроприборы, перечисленные выше, короткое время. Это для информации.

Но для расчета сечения провода (кабеля), все-таки нужно брать общую нагрузку без коэффициента. Для данного примера 11, 06 ~ 11 кВт.

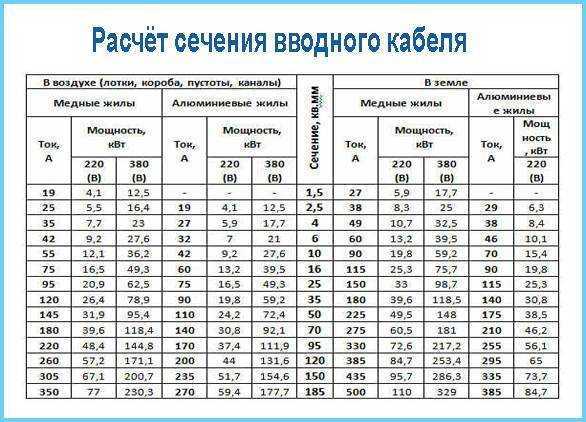

Данный подсчет мы сделали для вводного провода (кабеля), который будет питать всю квартиру напряжением 220 В.

Таблица выбора сечения жил провода (кабеля) по мощности и току

Таблица 2.

Как пользоваться таблицей? Смотрим в таблицу и выбираем «Медные жилы проводов и кабелей» > «Напряжение 220 В» > «Мощность, кВт», так как у нас общая мощность 11 кВт, выбираем всегда с запасом и получаем 15,4 что соответствует сечение 10 мм². Смотрите ниже:

Советую всегда брать сечение жилы кабеля с запасом, потому что жилы кабеля не будут нагреваться при большой нагрузки и в будущем возможно вы увеличите свой арсенал бытовых электроприборов и инструментов не только в количестве, но и по мощности.

Глядя на эту таблицу также можно определить сечение медного проводника для напряжения 380 В, а также алюминиевого на 220 и 380 В.

380 В (3 фазы и нуль) применяется для подключения коттеджей и там, где без трехфазной системы нельзя обойтись, например, подключение 3-х фазных электродвигателей, калориферов, холодильных установок и другое.

Давайте посмотрим какое сечение проводника нужно для каждого в отдельности электроприбора на 220 В зная его мощность по паспорту:

Таблица 3.

Сечение медной жилы, мм²	Мощность электроприбора, Вт
0,35	100 – 500
0,5	700
0,75	900
1,0	1200
1,2	1500
1,5	1800 – 2000
2,0	2500
2,5	3000 – 3500
3,0	4000
3,5	4500 – 5000
5,0	6000

Ниже представлена таблица применения медных проводов (кабелей) по сечению:

Таблица 4.

Сечение медных жил, мм²	Предельно-допустимая нагрузка, А (ампер)	Номинальная сила тока автоматического выключателя, А	Максимальная нагрузка U = 220 В, кВт	Пример применения
1,5	19	10	4,1	Освещение
2,5	27	16	5,9	Розетки
4	38	25	8,3	Кондиционеры, водонагреватели
6	46	32	10,1	Электрические плиты, шкафы
10	70	50	15,4	Ввод в квартиру

Материал проводников кабеля

Материал проводников определяет технико-экономические показатели кабельной линии.

Выберите материал проводников:

Суммарная мощность подключаемой нагрузки

Мощность нагрузки для кабеля определяется как сумма потребляемых мощностей всех электроприборов, подключаемых к этому кабелю.

Введите мощность нагрузки: кВт

Только для переменного тока

Коэффициент мощности cosφ определяет отношение активной энергии к полной. Для мощных потребителей значение указано в паспорте устройства. Для бытовых потребителей cosφ принимают равным 1.

Коэффициент мощности cosφ:

Способ прокладки кабеля

Способ прокладки определяет условия теплоотвода и влияет на максимальную допустимую нагрузку на кабель.

Выберите способ прокладки:

Количество нагруженных проводов в пучке

Для постоянного тока нагруженными считаются все провода, для переменного однофазного — фазный и нулевой, для переменного трехфазного — только фазные.

Выберите количество проводов:

Кабель с рассчитанным сечением не будет перегреваться при заданной нагрузке. Для окончательного выбора сечения кабеля необходимо проверить падение напряжения на токонесущих жилах кабельной линии.

Допустимое падение напряжения на нагрузке

Введите допустимое падение: %

Рассчитанное значение сечения кабеля является ориентировочным и не может использоваться в проектах систем электроснабжения без профессиональной оценки и обоснования в соответствии с нормативными документами!

Таблица сечения кабеля по мощности и току

Сечение

Токопроводящие жилы

мм.кв.

1,5

2,5

120

Сечение

токопроводящие жилы

мм.кв.

ток, А

Мощность, кВт

Ток, А

Мощность, кВт

2,5

120

Для чего нужен расчет сечения?

Электрические кабели и провода – основа энергетической системы, если они подобраны неправильно, это сулит множество неприятностей

Делая ремонт в доме или квартире, а особенно при возведении новой конструкции, уделите должное внимание схеме проводки и выбору корректного сечения кабеля для питания мощности, которая в процессе эксплуатации может возрастать

Специалисты нашей компании при монтаже стабилизаторов напряжения и систем резервного электропитания сталкиваются с халатным отношением электриков и строителей к организации проводки в частных домах, в квартирах и на промышленных объектах. Плохая проводка может быть не только в тех помещениях, где длительное время не было капитального ремонта, а также когда дом проектировался одним владельцем под однофазную сеть, а новый владелец решил «завести» трехфазную сеть, но уже не имел возможности подключить нагрузку равномерно к каждой из фаз. Нередко провод сомнительного качества и недостаточного сечения встречается в тех случаях, когда строительный подрядчик решил сэкономить на стоимости провода, а также возможны любые другие ситуации, когда рекомендуется делать энергоаудит.

Современный набор бытовых приборов требует индивидуального подхода для расчета сечения кабеля, поэтому нашими инженерами был разработан этот онлайн калькулятор по расчету сечения кабеля по мощности и току. Проектируя свой дом или выбирая стабилизатор напряжения, вы всегда можете проверить, какое сечение кабеля требуется для этой задачи. Все что от вас требуется, это внести корректные значения соответствующие вашей ситуации.

Обращаем ваше внимание, что недостаточное сечение кабеля ведет к перегреванию провода, тем самым существенно повышая возможность возникновения короткого замыкания в электрической сети, выходу из строя подключенного оборудования и возникновению пожара. Качество силовых кабелей и корректность выбора их сечения гарантирует долгие годы службы и безопасность эксплуатации

Расчет сечения кабеля для постоянного тока

Данный калькулятор хорош также тем, что позволяет корректно рассчитать сечение кабеля для сетей постоянного тока. Это особенно актуально для систем резервного питания на основе мощных инверторов, где применяются аккумуляторы большой емкости, а разрядный постоянный ток может достигать 150 Ампер и более

В таких ситуациях учитывать сечение провода для постоянного тока крайне важно, поскольку при заряде аккумуляторов важна высокая точность напряжения, а при недостаточном сечении кабеля могут возникать ощутимые потери и, соответственно, аккумулятор будет получать недостаточный уровень напряжения заряда постоянного тока. Подобная ситуация может послужить ощутимым фактором сокращения срока службы батареи

Источник

Расчет допустимой силы тока по нагреву жил

Правильно выбранное сечение проводника не допускает падений напряжения, а также излишних перегревов под воздействием проходящего электротока. То есть, сечение должно обеспечивать наиболее оптимальный режим работы, экономичность и минимальный расход цветных металлов.

Сечение проводника выбирается по двум основным критериям, как допустимый нагрев и допустимая потеря напряжения. Из двух значений сечения, полученных при расчетах, выбирается большая величина, округляемая до стандартного уровня. Потеря напряжения оказывает серьезное влияние преимущественно на состояние воздушных линий, а величина допустимого нагрева оказывает серьезное влияние на переносные шланговые и подземные кабельные линии. Поэтому сечение для каждого вида проводников определяется в соответствии с этими факторами.

Понятие допустимой силы тока по нагреву (Iд) представляет собой протекающую по проводнику силу тока в течение длительного времени, в процессе которого появляется значение длительно допустимой температуры нагрева. При выборе сечения необходимо соблюдение обязательного условия, чтобы расчетная сила тока Iр соответствовала допустимой силе тока по нагреву Iд. Значение Iр определяется по следующей формуле: Iр, в которой Рн является номинальной мощностью в кВт; Кз – коэффициент загрузки устройства, составляющий 0,8-0,9; Uн – номинальное напряжение устройства; hд – КПД устройства; cos j – коэффициент мощности устройства 0,8-0,9.

Таким образом, любому току, протекающему через проводник в течение длительного времени, будет соответствовать определенное значение установившейся температуры проводника. При этом, внешние условия, окружающие проводник, остаются неизменными. Величина тока, при которой температура данного кабеля считается максимально допустимой, известна в электротехнике, как длительно допустимый ток кабеля. Этот параметр зависит от материала изоляции и способа прокладки кабеля, его сечения и материала жил.

Когда рассчитываются длительно допустимые токи кабелей, обязательно используется значение максимальной положительной температуры окружающей среды. Это связано с тем, что при одинаковых токах теплоотдача происходит значительно эффективнее в условиях низких температур.

В разных регионах страны и в разное время года температурные показатели будут отличаться. Поэтому в ПУЭ имеются таблицы с допустимыми токовыми нагрузками для расчетных температур. Если же температурные условия значительно отличаются от расчетных, существуют поправки с помощью коэффициентов, позволяющих рассчитать нагрузку для конкретных условий. Базовое значение температуры воздуха внутри и вне помещений устанавливается в пределах 250С, а для кабелей, проложенных в земле на глубине 70-80 см – 150С.

Расчеты с помощью формул достаточно сложные, поэтому на практике чаще всего используется таблица допустимых значений тока для кабелей и проводов. Это позволяет быстро определить, способен ли данный кабель выдержать нагрузку на данном участке при существующих условиях.

Выбор сечения кабеля по мощности и току: таблица справочных данных

Этот способ вобрал в себя две вышеприведенные методики расчета. Они просто сведены в общую таблицу.

Ей удобно пользоваться, имея любую информацию: по току нагрузки или потребляемой мощности, что позволяет не заниматься переводом одной величины в другую.

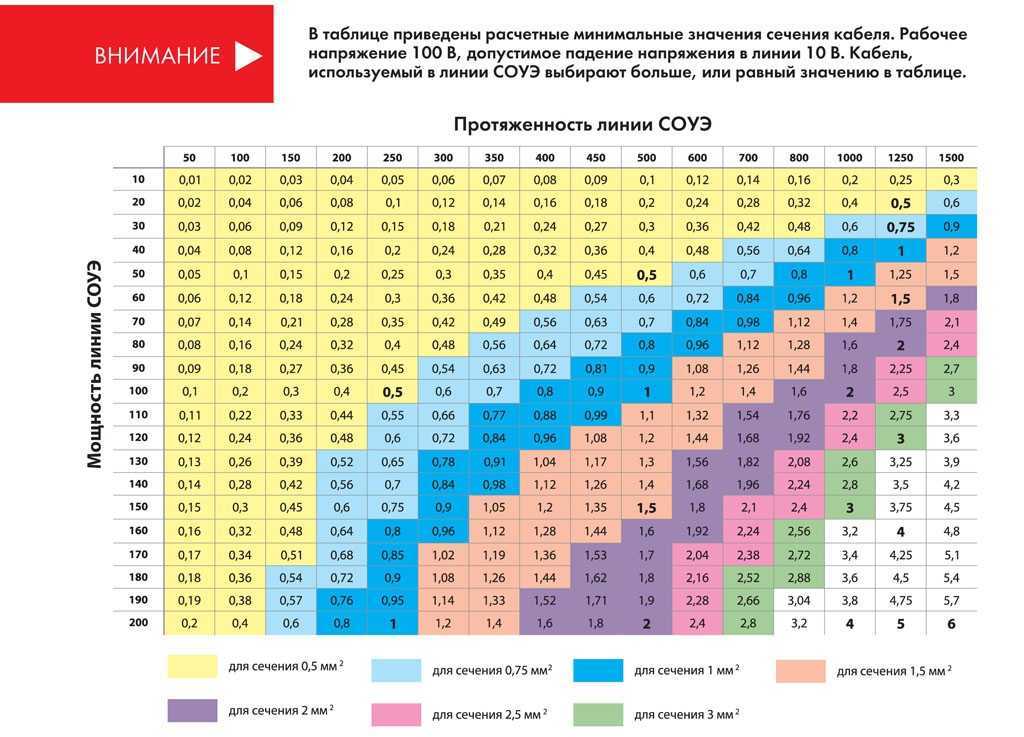

Однако во всех этих таблицах скрыт один параметр, а именно: очень длинная электрическая цепь. Она косвенно влияет на результаты расчета. Но об этом читайте в следующем подразделе.

Почему необходимо учитывать длину протяженной электрической магистрали в частном доме

Во всех приведенных таблицах учитывается итоговое действие электрического тока на нагрев металлической жилы. Его величина практически не меняется внутри пределов квартиры, где от вводного щитка до конечного потребителя расстояние редко превышает 15 метров.

Однако мы знаем, что электрическое сопротивление провода влияет на ток, а оно с увеличением расстояния всегда возрастает прямо пропорционально отношению удельного сопротивления к площади поперечного сечения.

На длинных участках дополнительно возникают потери напряжения, а все это необходимо учитывать в точных расчетах, что и применяется на практике в онлайн калькуляторе, приведенном в следующем разделе.

В качестве пояснения приведу пример такого влияния, применённого при монтаже точных измерительных цепей напряжения ТН на своей подстанции 330 кВ, где потери должны быть минимальными. С ними борются всеми доступными способами.

Эти ТН расположены на ОРУ-330 кВ. Они удалены от релейных панелей на дистанцию порядка 300-400 метров.

Сборка вторичных цепей выполнена в шкафу. Они к нему подаются от выводной коробки, расположенной внизу основания фарфорового изолятора коротким контрольным кабелем с жилами 1,5 мм кв.

Его длину можете оценить визуально по фотографии. Она не превышает несколько метров. Выходные кабели цепей напряжения, проложенные к панелям релейного зала, имеют повышенное сечение жил и превышают 16 мм квадратных.

Это хорошо видно на обратной стороне ввода релейной панели.

Сделано это для того, чтобы минимизировать потери напряжения на такой большой дистанции. Они не должны вносить погрешность большую 0,5%.

По самим же панелям разводка опять выполняется жилами 1,5 квадрата. Короткие расстояния от ТН к его шкафу и в релейном зале не оказывают существенного влияния на потери.

Приведенным примером я постарался показать, как длина протяженной магистрали может повлиять на выбор и расчет кабеля. Все это учтено в онлайн калькуляторе.

Программы для компьютера

Если вам нужна помощь в подборе сечения проводника, и вы не знаете, какая программка подходит для этих целей, воспользуйтесь одним из двух предложенных вариантов:

«cable v2.1» от компании «Атлас»;
«Электрик».

Пожалуй, оптимальным вариантом для расчетов будет программа «cable v2.1». Она совершенно бесплатна, к тому же качается без регистрации других неудобных процедур. Вам наверняка понравится ее интерфейс, который отличается простотой и удобством.

Для произведения расчетов, вам нужно только внести в колонки таблицы исходные данные, после чего выбрать «Рассчитать» и кликнуть левой клавишей мыши. Данный сервис выполнен без огромного количества опций, но они и не нужны, если все, что вам требуется, это рассчитать длину, нагрузку и мощность сечения кабеля. С этими задачами он справляется быстро, а главное точно.

Программа для расчета «Электрик» выполняет чуть больше функций, и она также качается бесплатно. Вы без труда сможете отыскать ее в сети. Главным ее достоинством является расширенный спектр возможностей и задач. С помощью этого сервиса вы не только выберете сечение проводника для электродвигателя или квартиры, но и рассчитаете потерю напряжения в сети, а также узнаете нагрев линии кабеля.

Также данная программа поможет в вопросе подбора сечения силового кабеля, оснащенного секторными жилами. Такой расчет связан с использованием более сложных формул, именно поэтому «Электрик» настолько ценен. Интерфейс этой программы понятен, как и у вышеописанного сервиса. Однако из-за большего количества функций, придется потратить определенное время, чтобы разобраться с различными премудростями.

Если же вы по каким-то причинам не желаете «засорять» свой компьютер лишними программами – воспользуйтесь онлайн-калькулятором под названием «Wiresel». С помощью него вы также сможете подобрать требуемый проводник. К тому же процедура займет совсем немного времени.

Что влияет на нагрев проводов

Если во время эксплуатации бытовых приборов нагревается проводка, то следует незамедлительно принять все необходимые меры для устранения этой проблемы. Факторов, влияющих на нагрев проводов, существует немало, но к основным можно отнести следующие:

Недостаточная площадь сечения кабеля. Выражаясь доступным языком, можно сказать так — чем толще будут у кабеля жилы, тем больший ток он может передавать, не греясь при этом. Величина этого значения указывается в маркировке кабельной продукции. Также можно измерить сечение самостоятельно при помощи штангенциркуля (следует убедиться, что провод не находится под напряжением) или по марке провода.
Материал, из которого изготовлен провод. Медные жилы лучше передают напряжение до потребителя, и обладают меньшим сопротивлением, по сравнению с алюминиевыми. Естественно, они меньше греются.
Тип жил. Кабель может быть одножильным (жила состоит из одного толстого стержня) или многожильным (жила состоит из большого числа маленьких проводков). Многожильный кабель более гибкий, но существенно уступает одножильному по допустимой силе передаваемого тока.
Способ укладки кабеля. Плотно уложенные провода, находящиеся при этом в трубе, греются ощутимо сильнее, нежели открытая проводка.
Материал и качество изоляции. Недорогие провода, как правило, имеют изоляцию низкого качества, что отрицательно сказывается на их устойчивости к воздействию высоких температур.

1.3.31

Выбор экономических сечений проводов воздушных и
жил кабельных линий, имеющих промежуточные отборы мощности, следует производить
для каждого из участков, исходя из соответствующих расчетных токов участков.
При этом для соседних участков допускается принимать одинаковое сечение
провода, соответствующее экономическому для наиболее протяженного участка, если
разница между значениями экономического сечения для этих участков находится в
пределах одной ступени по шкале стандартных сечений. Сечения проводов на
ответвлениях длиной до 1 км принимаются такими же, как на ВЛ, от которой
производится ответвление. При большей длине ответвления экономическое сечение
определяется по расчетной нагрузке этого ответвления.

Способы расчета

В данной статье мы не будем рассматривать вопрос создания схемы электрической сети и разделения потребителей на группы. Достаточно отметить, что в наши дни общепринятым считается схема, когда приборы с большой потребляемой мощностью выносятся на отдельную линию друг от друга, а также групп розеток и осветителей. Поэтому для них, как правила, используются более толстые провода.

А для того чтобы выбрать рассчитать сечение провода для квартиры обращаются к нескольким способам:

по таблице соответствия нагрузки к толщине жилы;
по длине (с помощью формулы);
по потребляемой мощности;
по другим рабочим показателям (напряжению или току).

С помощью формулы

Сечением кабеля называют площадь поперечного среза токопроводящей жилы. Если для подачи фазы используется многожильный кабель, то за сечение принимается сумма этих площадей.

Чтобы найти расчетную величину сечения кабеля можно выразить её из формулы сопротивления провода, согласно которой:

R= (p*l)/S

Здесь p означает удельное сопротивление, l – длину провода, а S – его площадь в поперечнике. Вспоминаем, что площадь круга равна квадрату его диаметра, умноженному на 0,758 (S = 0,758d2). При известном значении толщины провода (то есть диаметра поперечного круга), приводим формулу к следующему виду:

R= (p*l)/(0,758*d^2 ) d – диаметр жилы

Значение p зависит от металла, из которого сделан провод, его величину можно узнать в справочниках.

С помощью данной формулы мы можем узнать, на какое предельное сопротивление рассчитан провод той или иной толщины, то есть определить безопасную нагрузку, и использовать эту информацию для проектирования домашней электросети. Стоит признать, что этот способ расчета сечения относительно сложен и громоздок, особенно если в квартире будет разводиться много линий питания с разной потребляемой мощностью. Мы приводим его здесь для более полного понимания того, как происходит расчет. Тем более, рабочие характеристики всех типов проводов давно известны, а значит можно не мучиться (и избежать возможных ошибок), а воспользоваться уже известными данными, сведенными в удобную таблицу.

С помощью таблицы

Таблица нагрузок и кабелей, соответствующих её величине, является гораздо более удобным способом найти расчетную площадь сечения. Самым главным показателем в данной таблице является сопротивление материала проводов. Электрические кабели чаще всего изготавливаются из меди и алюминия. Вторые обладают более низкими рабочими характеристиками и по этой причине в последнее время все чаще отвергаются профессионалами как менее безопасные и надежные. Несмотря на это, алюминиевые провода по-прежнему очень часто используются в домашних электросетях. Поэтому таблица ПЭУ (правил электротехнических установок) для выбора сечения содержит колонки со значениями для обоих металлов.

В приведенной таблице расчетная площадь сечения находится по току и мощности, поскольку эти два параметра взаимосвязаны и вычисляются по общей формуле. Очевидно, что она гораздо удобнее способа, описанного ранее – нет необходимости производить сложные вычисления, исходя из диаметра жил. Здесь достаточно знать общую нагрузку, которая будет подаваться на провода, и сразу увидеть, какой должна быть их толщина. Помните, что в целях безопасности и обеспечения надежности следует всегда округлять величину поперечного сечения в большую сторону.
