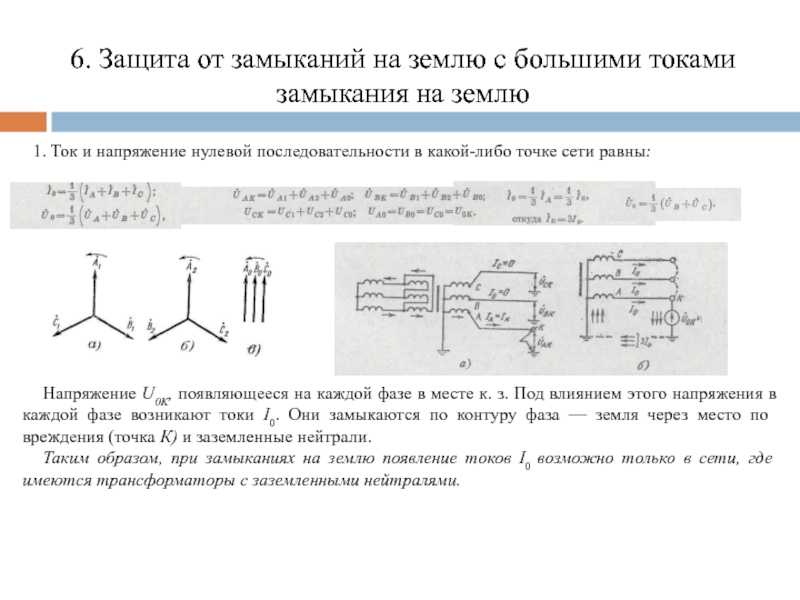

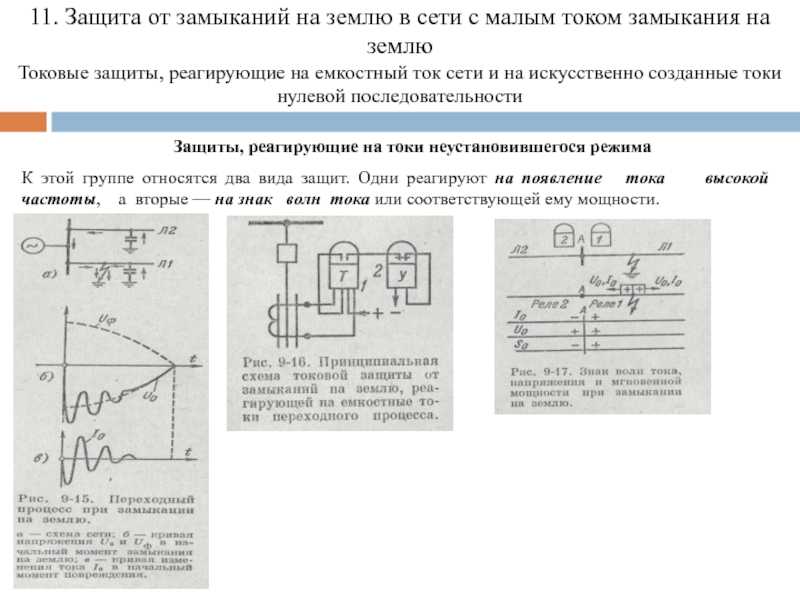

Ток замыкания на землю

Литература

Гондуров С.А., Михалев С.В., Пирогов М.Г., Захаров О.Г. Расчет уставок для цифровых устройств релейной защиты. Токовая отсечка. //Материал размещен на странице: https://bmrz-zakharov.narod.ru/raschet/to.htm
Гондуров С.А., Михалев С.В., Пирогов М.Г., Захаров О.Г. Расчет уставок для цифровых устройств релейной защиты. Дифференциальная защита электродвигателя. //Материал размещен на странице: https://bmrz-zakharov.narod.ru/raschet/DZT_DTO.htm
Королев Е.П., Либерзон Э.М. Расчеты допустимых нагрузок в токовых цепях релейной защиты. М.: Энергия, 1980.
Правила устройства электроустановок. М.: Госэнергонадзор России, 1998, 608 с.
Шабад М.А. Трансформаторы тока в схемах релейной защиты. Экспериментальная и расчетная проверки. Конспект лекций. СПб, ПЭИПК, 2010.
Шнеерсон Э.М. Цифровая релейная защита. М.: Энергоатомиздат, 2007, 549 с.
Александров А.М. Выбор уставок срабатывания защит асинхронных электродвигателей напряжением выше 1 кВ. М.: Энергоатомиздат, 1987/
Информация об алгоритмах, выполняемых блоками БМРЗ и БМРЗ-100 различных исполнений и модификаций // Материал размещен на странице: https://bmrz-zakharov.narod.ru/algoritmy.htm
Алгоритмы защиты, выполняемые БМРЗ// Материал размещен на странице: https://bmrz-zakharov.narod.ru/new/_ANSI.htm
Гондуров С.А., Михалев С.В., Пирогов М.Г., Захаров О.Г.Расчет уставок для цифровых устройств релейной защиты. Часть 3. Алгоритм дифференциальной защиты электродвигателя с торможением.// Материал размещен на странице: https://bmrz-zakharov.narod.ru/raschet/DZT_DTO2.htm//
Слодарж М.И. Режимы работы, релейная защита и автоматика синхронных двигателей. М.: Энергия, 1977.
Шабад М.А. Защита от однофазных замыканий на землю в сетях 6-35 кВ. СПб, ПЭИПК, 2001
Рекомендации по выбору алгоритмов защит электродвигателей, предусмотренных в блоках БМРЗ и БМРЗ-100// Материал размещен на странице: www.bmrz-zakharov.narod.ru

Нумерация формул в этой работе продолжает нумерацию, начатую в статьях .

Гондуров С.А., Михалев С.В., Пирогов М.Г., Захаров О.Г. НТЦ «Механотроника», С-Петербург

Источник

Как компенсировать емкостные токи замыкания на землю

Работа электрических сетей, напряжением от 6 до 10 киловольт, осуществляется с изолированной или заземленной нейтралью, в зависимости от силы тока замыкания на землю. Во всех случаях в схему включаются дугогасящие катушки. Нейтраль заземляется с помощью дугогасящих катушек, для того чтобы компенсировать токи замыкания на землю. Когда возникает однофазное замыкание на землю, работа всех электроприемников продолжается в нормальном режиме, а электроснабжение потребителей не прерывается.

Значительная протяженность городских кабельных сетей приводит к образованию в них большой емкости, поскольку каждый кабель является своеобразным конденсатором. В результате, однофазное замыкание в подобных сетях, может привести к увеличению тока на месте повреждения до нескольких десятков, а в некоторых случаях – и сотен ампер. Воздействие этих токов приводит к быстрому разрушению изоляции кабеля. Из-за этого, в дальнейшем, однофазное замыкание становится двух- или трехфазным, вызывая отключение участка и прерывая электроснабжение потребителей. В самом начале возникает неустойчивая дуга, постепенно превращающаяся в постоянное замыкание на землю.

Когда ток переходит через нулевое значение, дуга сначала пропадает, а затем появляется вновь. Одновременно на неповрежденных фазах возникает повышение напряжения, которое может привести к нарушению изоляции на других участках. Для погашения дуги в поврежденном месте, необходимо выполнить специальные мероприятия по компенсации емкостного тока. С этой целью к нулевой точке сети подключается индуктивная заземляющая дугогасящая катушка.

Схема включения дугогасящей катушки, изображенная на рисунке, состоит из заземляющего трансформатора (1), выключателя (2), сигнальной обмотки напряжения с вольтметром (3), дугогасящей катушки (4), трансформатора тока (5), амперметра (6), токового реле (7), звуковой и световой сигнализации (8).

Конструкция катушки состоит из обмотки с железным сердечником, помещенной в кожух, наполненный маслом. На главной обмотке имеются ответвления, соответствующие пяти значениям тока для возможности регулировки индуктивного тока. Один из выводов включается в нулевую точку обмотки трансформатора, соединенной звездой. В некоторых случаях может использоваться специальный заземляющий трансформатор, а соединение вывода главной обмотки осуществляется с землей.

Таким образом, для обеспечения безопасности выполняется не только расчет емкостного тока, но и проводятся мероприятия по его компенсации с помощью специальных устройств. В целом это дает хорошие результаты и обеспечивает безопасную эксплуатацию электрических сетей.

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Закон Ома для переменного тока

Как проверить электродвигатель мультиметром: проверка ротора и статора на межвитковое замыкание, прозвонка асинхронного и трехфазного двигателя

Как понять Закон Ома: простое объяснение для чайников с формулой и понятиями

Ограничители импульсного перенапряжения

Что такое фаза, ноль, земля в электрике и зачем они нужны

Последствия ОЗЗ

Несмотря на преимущества изолированной нейтрали, такой режим работы имеет ряд недостатоков:

В зависимости от разветвленности сети емкостной ток может находиться в пределах от 0,1 до 500 ампер. Такая величина тока может представлять опасность для животных и людей, находящихся рядом с местом замыкания, по этой причине данные замыкания нужно выявлять и отключать, так же, как это делается и в сетях с глухозаземленной нейтралью.
В большинстве случаев при ОЗЗ возникает дуговое замыкание на землю, которое может носить прерывистый характер. В таком случае, в процессе дугового замыкания возникают перенапряжения, превышающие в 2-4 раза номинальное фазное напряжение. Изоляция в процессе замыкания может не выдержать такие перенапряжения, вследствие чего возможны возникновения пробоя изоляции в любой другой точке сети и тогда замыкание развивается в двойное короткое замыкание на землю.
В процессе развития и ликвидации ОЗЗ в трансформаторах напряжения возникает эффект феррорезонанса, что с высокой вероятностью приводит к их преждевременному выходу из строя.

Несмотря на перечисленные недостатки ОЗЗ не требует немедленного ликвидации повреждения. Согласно ПУЭ, при возникновении ОЗЗ возможно эксплуатация сети без отключения аварии в течении 4 часов, которые выделяются на поиск поврежденного участка.

Профилактика

Несмотря на то, что образование замыкания носит случайный характер, применяя ряд профилактических мер, можно несколько снизить вероятность его возникновения. К таковым мерам относятся:

Своевременная замена электрооборудования, у которого закончился срок эксплуатации.
Регулярное проведение планово-предупредительных ремонтов. При таких процедурах можно своевременно обнаружить и устранить повреждение изоляции токоведущих линий, межвитковые замыкания первичных или вторичных обмоток трансформатора и другие неисправности.
Электрооборудование необходимо эксплуатировать в штатном режиме, перегрузка существенно снижает его ресурс.
Соответствующая подготовка и регулярный инструктаж обслуживающего и электротехнического персонала.

Расчет тока однофазного замыкания на землю в сети с изолированной нейтралью

В данном примере рассмотрим расчет тока однофазного замыкания на землю (ОЗЗ) для подстанции 10 кВ (Схема подстанции представлена на Рис.1). Релейная защита и автоматика всех фидеров выполнена на микропроцессорных терминалах SEPAM S40 (фирмы Schneider Electric).

Рис.1 — Схема подстанции 10 кВ

1. Чтобы повысить точность наших расчетов при определении ОЗЗ используем метод, основанный на определении удельного емкостного тока замыкания на землю. (Также значения удельного емкостного тока замыкания на землю, можно использовать из справочных данных из таблицы 1, либо же взять из технических характеристик кабеля, которые предоставляет Завод-изготовитель)

где:

Uф — фазное напряжение сети, кВ;
ω = 2Пf = 314(рад/с);
Со — емкость одной фазы сети относительно земли (мкФ/км);

2. После того как мы определили удельный емкостной ток замыкания на землю, рассчитываем собственный емкостной ток кабельной линии:

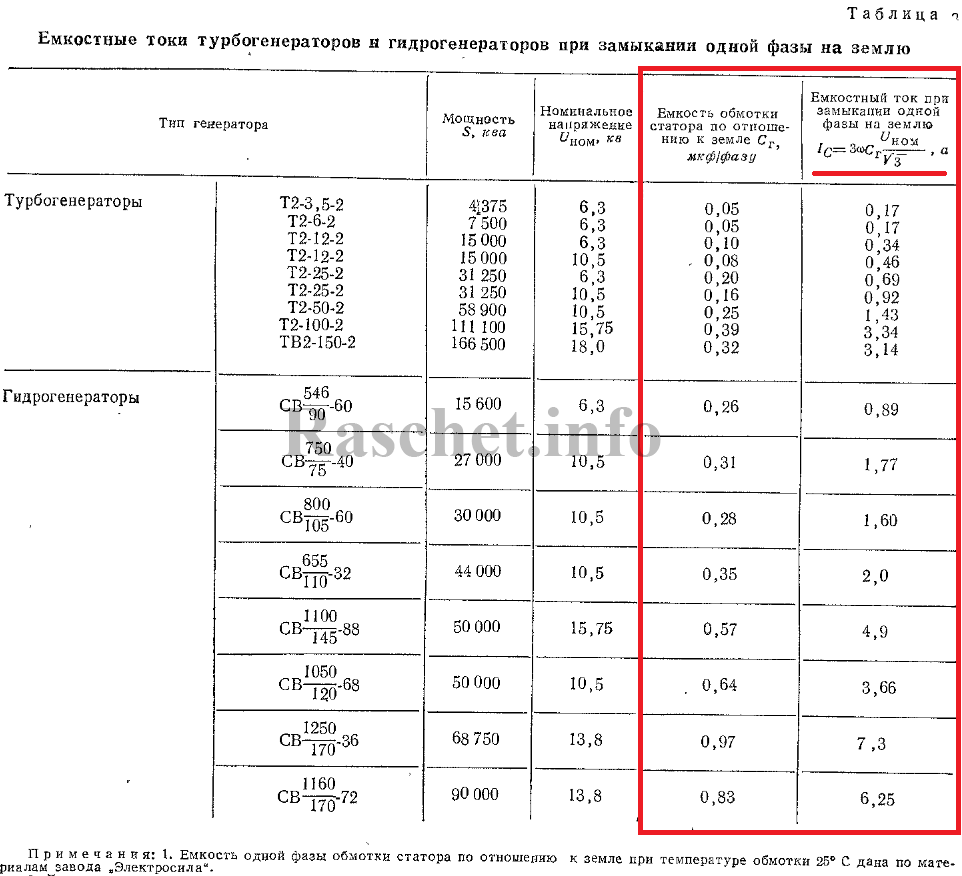

Таблица 1 — Удельное значения емкостных токов в кабельных сетях (А/км)

Результаты расчетов заносим в таблицу 2. Таблица 2 — Результаты расчетов

Наименование присоединения	Тип реле защиты	Марка кабеля, сечение, мм.кв	Длина, км	Удельный емкостной ток замыкания на землю Iс, А/км	Собственный емкостной ток кабельной линии Iс.фид.макс,А
КЛ-10 кВ №1	SEPAM S40	АПвЭВнг-3х120	0,5	1,89	0,945
КЛ-10 кВ №2	SEPAM S40	АПвЭВнг-3х95	0,3	1,71	0,513
КЛ-10 кВ №3	SEPAM S40	АПвЭВнг-3х70	0,7	1,55	1,085
КЛ-10 кВ №4	SEPAM S40	АПвЭВнг-3х95	0,3	1,71	0,513
КЛ-10 кВ №5	SEPAM S40	АПвЭВнг-3х70	0,2	1,55	0,31
КЛ-10 кВ №6	SEPAM S40	АПвЭВнг-3х95	0,6	1,71	1,026

3. Рассчитываем ток срабатывания защит, при этом отстраиваемся от собственного емкостного тока по формуле (данное условие обеспечивает несрабатывание защиты при внешнем однофазном замыкании на землю):

где:

Кн – коэффициент надежности (принимаем равным 1,2);
Кбр – коэффициент «броска», который учитывает бросок емкостного тока в тот момент, когда возникает ОЗЗ;
Ic.фид.макс– максимальный емкостный ток защищаемого фидера.

Для электромеханических реле рекомендуется принимать Кбр= 2–3. При этом защита выполняется без выдержки времени

При использовании для защиты от ОЗЗ современных цифровых реле, можно принимать значения Кбр=1–1,5 (обращаю Ваше внимание, что данный коэффициент лучше уточнить у фирмы-изготовителя). Для SEPAM S40 рекомендуется принимать Кбр= 1-1,5

Первичный ток срабатывания защит составляет:

КЛ-10 кВ №1 Iсз = 1,134 А;
КЛ-10 кВ №2 Iсз = 0,62 А;
КЛ-10 кВ №3 Iсз = 1,3 А;
КЛ-10 кВ №4 Iсз = 0,62 А;
КЛ-10 кВ №5 Iсз = 0,37 А;
КЛ-10 кВ №6 Iсз = 1,23 А

4. Проверяем чувствительность защит, с учетом, что будет включено минимальное количество включенных линий, в нашем случае это все присоединения, которые находятся на секции.

Обращаю Ваше внимание, что коэффициент чувствительности согласно ПУЭ пункт 3.2.21 равен: для кабельных линий — 1,25, для воздушных линий — 1,5. В книге «Расчеты релейной защиты и автоматики распределительных сетей

М.А. Шабад -2003 г» приводиться Кч=1,5-2,0. В данном расчете, я принимаю коэффициент чувствительности по ПУЭ. Какой коэффициент чувствительности принять, выбирайте уже сами.

где: IсΣmin — наименьшее реальное значение суммарного емкостного тока.

В моем случае наименьшее реальное значение суммарного емкостного тока, является суммарный емкостной ток по секциям:

I секция — IсΣmin = 2,543 (А);
II секция — IсΣmin = 1,849 (А);

5. Определяем время срабатывания защит от ОЗЗ: Для всех отходящих кабельных линий 10 кВ время срабатывания защит принимаем равным 0,1 сек. Таблица 3 — Результаты расчетов срабатывания защит от ОЗЗ

Наименование присоединения	Тип реле защиты	Первичный ток срабатывания Iсз, А	Время срабатывания защиты, сек	Коэффициент чувствительности, Kч
КЛ-10 кВ №1	SEPAM S40	1,134	0,1	1,4 > 1,25
КЛ-10 кВ №2	SEPAM S40	0,62	0,1	3,27 > 1,25
КЛ-10 кВ №3	SEPAM S40	1,3	0,1	1,12 < 1,25
КЛ-10 кВ №4	SEPAM S40	0,62	0,1	2,2 > 1,25
КЛ-10 кВ №5	SEPAM S40	0,37	0,1	4,2 > 1,25
КЛ-10 кВ №6	SEPAM S40	1,23	0,1	0,67 < 1,25

Для присоединений КЛ-10 кВ №3 и №6 чувствительности защиты недостаточно, поэтому мы должны применить вместо терминала Sepam S40 → терминал Sepam S41 или S42, который позволит выполнить направленную защиту нулевой последовательности.

Для того что бы не тратить много времени на расчет вручную, была сделана: «Программа по расчету уставок защиты от замыканий на землю.

Литература:

Расчеты релейной защиты и автоматики распределительных сетей. М.А. Шабад -2003 г.
РД 34.20.179 Типовая инструкция по компенсации емкостного тока замыкания на землю в электрических сетях 6-35 кВ — 1993 г.
Замыкания на землю в сетях 6–35 кВ. Расчет уставок ненаправленных токовых защит. Шалин А.И. // Новости ЭлектроТехники. – 2005 г.

Всего наилучшего! До новых встреч на сайте Raschet.info.

Меры, исключающие короткое замыкание

Еще на заре развития электротехники появились плавкие предохранители. Принцип действия подобной защиты очень прост: под влиянием теплового действия тока предохранитель разрушается, тем самым размыкая цепь. Предохранители наиболее часто используются в бытовых электросетях и бытовых электроприборах, электрическом оборудовании транспортных средств и промышленном электрооборудовании до 1000 В. Встречаются они и в цепях с высоковольтным оборудованием.

Вот такие предохранители используются в цепях с малыми токами

вот такие плавкие предохранители вы можете увидеть в автомобилях

А вот эти большие предохранители используются в промышленности, и они уже рассчитаны на очень большие значения токов

Более сложную конструкцию имеют автоматические выключатели, оснащенные электромагнитными и/или тепловыми датчиками. Ниже на фото однофазный автоматический выключатель, а справа — трехфазный

Их принцип действия основан на размыкании цепи при превышении допустимых значений силы тока.

В быту мы чаще всего сталкиваемся со следующими устройствами защиты электросети:

Плавкие предохранители (применяются в том числе в бытовых электроприборах).
Автоматические выключатели.
Стабилизаторы напряжения.
Устройства дифференциального тока.

Все вышеперечисленное защитное оборудование относится к устройствам вторичной защиты, действующим по инерционному принципу. На вводе бытовых электросетей наиболее часто устанавливаются автоматические защитные устройства, действующие по адаптивному принципу. Такие устройства можно увидеть возле счетчиков электроэнергии квартир, коттеджей, офисов.

В высоковольтных сетях защита чаще обеспечивается:

Устройствами релейной защиты и другим отключающим оборудованием.
Понижающими трансформаторами.
Распараллеливанием цепей.
Токоограничивающими реакторами.

Большинства коротких замыканий можно избежать, если устранить основные причины их возникновения: своевременно ремонтировать или заменять изношенное оборудование, исключить вредные воздействия человека. Не допускать неправильных действий при монтажных и ремонтных работах, соблюдать СНИПы и правила техники безопасности.

Компенсация — емкостный ток

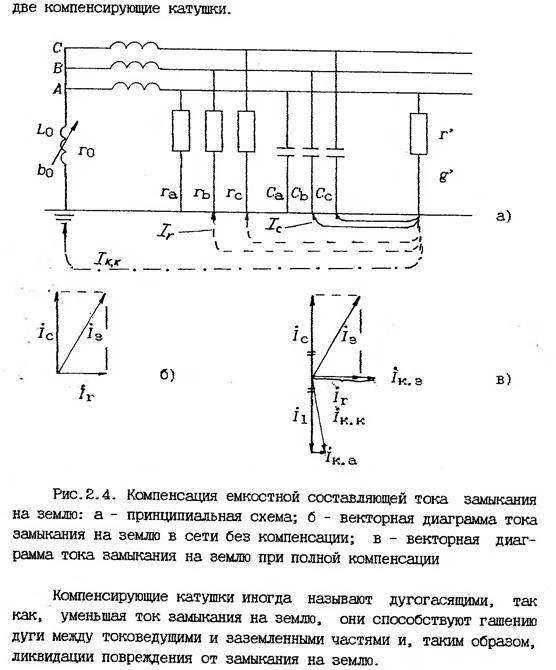

Сеть с компенсированной нейтралью. а — схема протекания токов в сети при замыкании фазы на землю. в поврежденной фазе / с 0, в неповрежденных фазах / с.

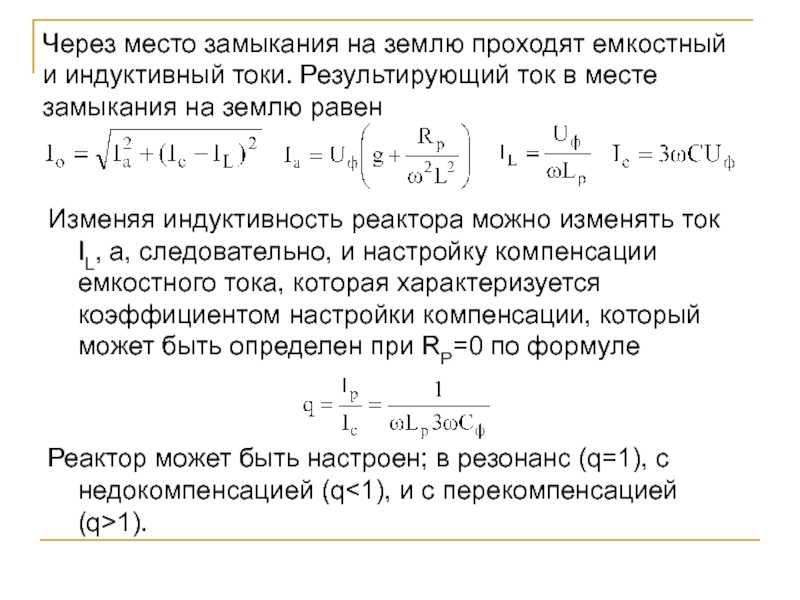

Компенсация емкостного тока при резонансной или близкой к ней настройке дугогасящеи катушки снижает скорость восстановления напряжения на поврежденной фазе и амплитуду восстанавливающегося напряжения.

Компенсация емкостного тока отключена.

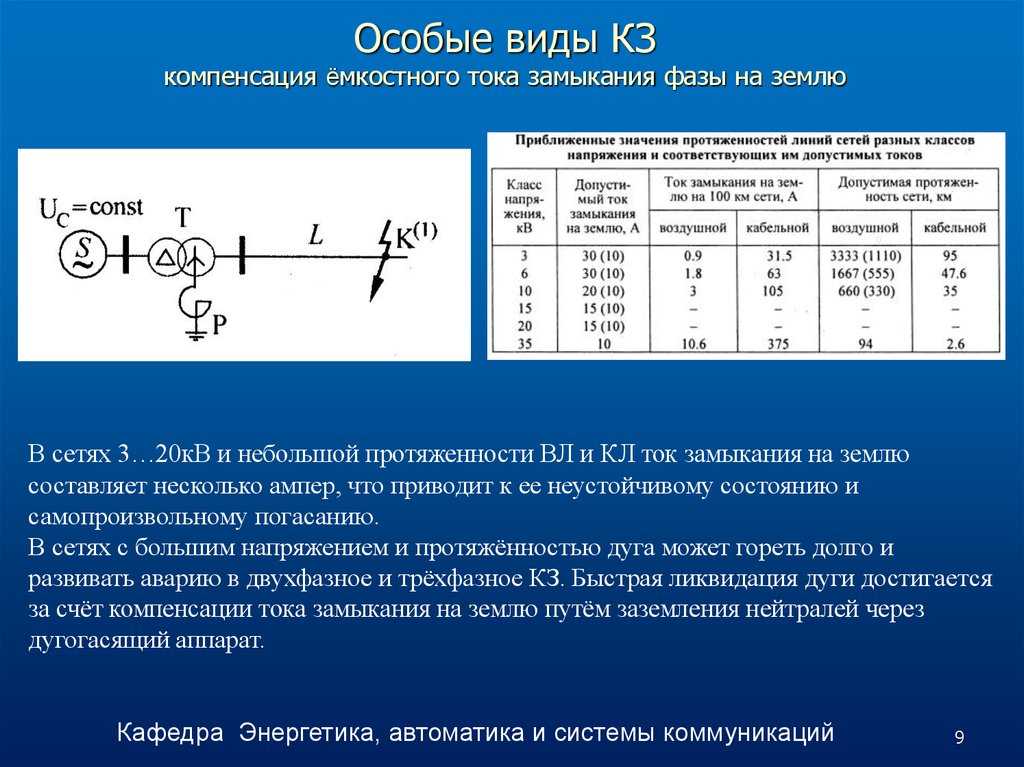

Компенсация емкостных токов необходима в сетях напряжением 3 — 35 кв с малыми токами замыкания на землю. Сети такого напряжения могут длительно работать при замыкании на землю одной фазы. Величина тока замыкания на землю зависит от емкости ( протяженности) сети и сопротивления в контуре замыкания.

Компенсация емкостного тока осуществляется автоматически за счет подачи в цепь ячейки напряжения обратной полярности с вращаемого мотором реохорда. При таком способе компенсации предполагается, что при небольших изменениях напряжения на ячейке сила емкостного тока пропорциональна приложенному к ячейке напряжению.

Компенсация емкостных токов уменьшает ток через тело, является важным средством повышения безопасности в электроустановках.

Компенсация емкостного тока в реле Л / 2 осуществляется путем моделирования емкостного тока обратной последовательности и суммирования сигнала, пропорционального этому току, с сигналом, пропорциональным току обратной последовательности. Моделирование емкостного тока и введение компенсации при этом осуществляются в СФ на выходах ФНОП.

Компенсация емкостного тока замыкания на землю при помощи индуктивности дросселей тем более эффективна, чем меньше активное сопротивление цепи дросселей, для чего применен конденсатор С емкостью 2 мкф. Кроме того, конденсатор С служит для снижения величины переменного тока, проходящего через реле Р и искажающего тем самым характеристики защиты.

Схема защиты электродвигателя мощностью до 3000 кет при наличии кабельной вставки.

Компенсация емкостного тока замыкания на землю при помощи дугогасящих аппаратов должна применяться при токах замыкания на землю более: 10 а — в сетях напряжением 35 кв; 15 а — в сетях напряжением 15 — 20 кв; 30 и 20 а — соответственно в сетях напряжением 6 и 10 кв; 5 а — в схемах напряжением 6 — 20 кв блоков генератор — трансформатор.

Тумблер компенсация емкостного тока служит для частичного компенсирования емкостного тока, проходящего через ячейку.

Для компенсации емкостного тока на стороне высокого напряжения могут быть применены дугога-сящие катушки или специально изготовленные дроссели с изоляцией, соответствующей испытательному напряжению.

Для компенсации емкостного тока на стороне высокого напряжения могут быть применены дугогасящие катушки или специально изготовленные дроссели с изоляцией, соответствующей испытательному напряжению. Для компенсации на стороне низкогй напряжения могут быть применены реакторы ( в том числе и — бетонные), а также специально изготовленные дроссели.

Для компенсации емкостного тока на стороне высокого напряжения могут быть применены дугогасящие катушки, а на стороне низкого напряжения — силовые реакторы. Рекомендуется применение резонансных испытательных трансформаторов с большим током намагничивания. Большой ток намагничивания, компенсирующий ток объекта, обеспечивается наличием воздушного зазора в магните проводе. Изменением этого зазора и ( или) изменением числа витков обмотки производится регулировка тока компенсации.

Явление растекания

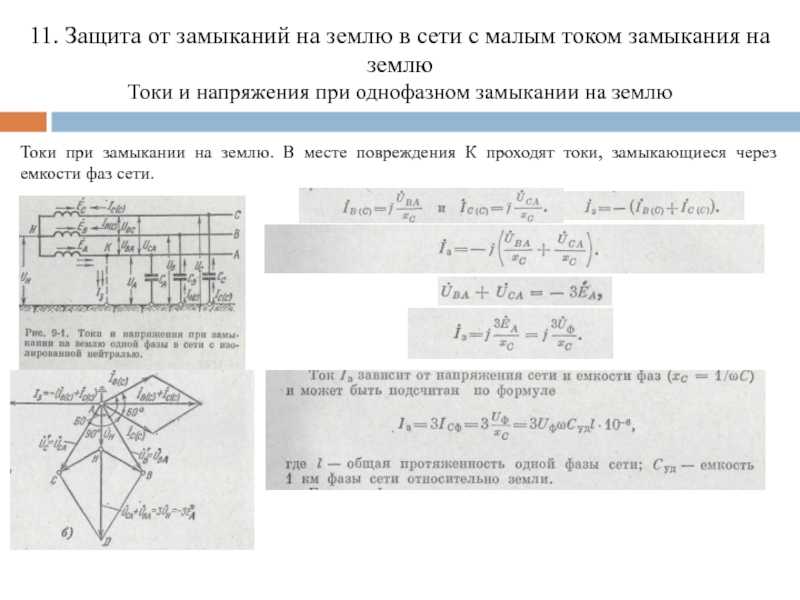

В 3-х фазной питающей сети, работающей по схеме с так называемой «изолированной» нейтралью, о замыкании фазы на землю можно судить по показаниям подключённого к ней индикаторного прибора (вольтметра). Для организации таких измерений его контрольные щупы подсоединяются к контактам вторичной обмотки измерительного трансформатора типа НТМИ, способного выдерживать длительные перенапряжения.

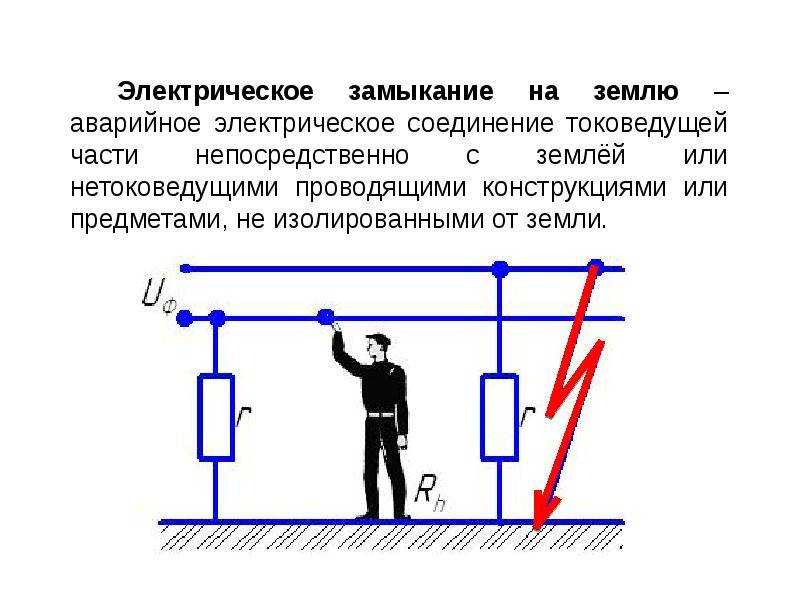

При непосредственном или прямом замыкании проводника на землю обмотка измерительного трансформатора накоротко замкнута, а показания соответствующего ей вольтметра будут нулевыми.

В случае практического измерения емкостного тока замыкания на землю используют метод «подбора». Его суть заключается в умышленных смещениях нейтрали (подача переменного напряжения в нейтраль) и измерении возникающих при этом токах.

Метод применяется только в сухую погоду к сетям не более 10 кВ. Проводить замеры тока замыкания на землю могут те работники, которые получили допуск.

Расчетный ток замыкания на землю определяется как геометрическая сумма его емкостных составляющих во всех рабочих жилах согласно следующей формуле:

С ростом протяжённости сети её емкость, естественно, возрастает и, согласно формуле, увеличивается аварийный ток утечки. Одновременно с этим в соответствии с требованиями ПУЭ величина тока в цепи не должна превышать следующих значений:

Для выполнения указанного требования в 3-х фазных питающих цепях должна быть принудительно организована компенсация емкостного тока замыкания на землю.

МТЗ линии 6-35 кВ

Я уже рассматривал МТЗ, но, повторение — мать ученья. Максимальная токовая защита с выдержкой времени выступает в качестве первой ступени трехступенчатой защиты линии. Для расчета необходимо рассчитать ток срабатывания защиты, ток уставки, выдержку времени и отстроиться от соседних защит.

1) На первом этапе определяем ток срабатывания защиты с учетом токов самозапуска и других сверхтоков, которые протекают при ликвидации КЗ на предыдущем элементе:

в данной формуле мы имеем следующие составляющие:

Iс.з.

— ток срабатывания защиты 2РЗ, величина, которую мы и определяем

kн

— коэффициент надежности, который на самом деле можно считать скорее коэффициентом отстройки для увеличения значения уставки; для микропроцессорных равен 1,05-1,1, для электромеханических 1,1-1,4.

kсзп

— коэффициент самозапуска, его смысл в том, что при КЗ происходит просадка напряжения и двигатели самозапускаются. Если нет двигателей 6(10) кВ, то коэффициент принимается 1,1-1,3. Если нагрузка есть, то производится расчет при условии самозапуска ЭД из полностью заторможенного состояния. Коэффициент самозапуска определяется, как отношение расчетного тока самозапуска к максимальному рабочему току. То есть зная ток самозапуска, можно не узнавать максимальный рабочий ток, хотя без этого знания не получится рассчитать ток самозапуска — в общем, сократить формулу не удастся особо.

kв

— коэффициент возврата максимальных реле тока; для цифровых — 0,96, для механики — 0,65-0,9 (зависит от типа реле)

Iраб.макс.

— максимальный рабочий ток с учетом возможных перегрузок, можно узнать у диспетчеров, если есть телефон и полномочия. Для трансформаторов до 630кВА = 1,6-1,8*Iном, для трансформаторов двухтрансформаторных подстанций 110кВ = 1,4-1,6*Iном.

2) На втором этапе определяем ток срабатывания защиты, согласуя защиты Л1 и Л2:

Iс.з.посл.

— ток срабатывания защиты 2РЗ

kн.с.

— коэффициент надежности согласования, величина данного коэффициента от 1,1 до 1,4. Для реле РТ-40 — 1,1, для РТВ — 1,3…1,4.

kр

— коэффициент токораспределения, при одном источнике питания равен единице. Если источников несколько, то рассчитывается через схемы замещения и сопротивления элементов.

Первая сумма в скобках

— это наибольшая из геометрических сумм токов срабатывания МТЗ параллельно работающих предыдущих элементов.Вторая сумма — геометрическая сумма максимальных значений рабочих токов предыдущих элементов, кроме тех, с которыми происходит согласование.

3) На третьем этапе выбираем наибольший из токов, определенных по условиям 1) и 2) и рассчитываем токовую уставку:

kсх

— коэффициент схемы, данный коэффициент показывает во сколько раз ток в реле больше, чем ток I2 трансформатора тока при симметричном нормальном режиме работы; при включении на фазные токи (звезда или разомкнутая звезда) равен 1, при включении на разность фазных токов (треугольник) равен 1,73.

nт

— коэффициент трансформации трансформатора тока.

4) Далее определяется коэффициент чувствительности, который должен быть больше или равен значения, прописанного в ПУЭ.

Отношение минимального тока, протекающего в реле, при наименее благоприятных условиях работы, к току срабатывания реле (уставке). Для МТЗ значение kч должно быть не менее 1,5 при кз в основной зоне защиты и не менее 1,2 при кз в зонах дальнего резервирования.

5) Определяемся с уставкой по времени

Смысл уставок по времени в следующем: если у нас КЗ как на рисунке выше, то сначала должен отключиться выключатель Л1 (находящийся ближе к КЗ), это необходимо, чтобы оставить в работе неповрежденные участки системы.

То есть tс.2рз=tс.1рз+dt

, где дельта t — ступень селективности. Эта величина зависит от быстродействия защит (в частности точности работы реле времени) и времени включения-отключения выключателей.

Если предыдущая РЗ является токовой отсечкой или же РЗ выполнена на электронных (полупроводниковых) реле — dt можно принять 0,3с. Если же в РЗ используются электромеханические реле, то dt может быть 0,5…1,0. Для различных реле эта величина может доходить до нескольких секунд.

Как было написано выше, особенностью МТЗ является накапливание выдержек времени от элемента к элементу. И чем больше величина dt, тем большей будет отдаленная уставка. Для решения этой проблемы следует устанавливать цифровые РЗ (dt=0,15…0,2с) и одинаковые выключатели. Ведь, если выключатели одного типа, то и время срабатывания у всех одинаковое. А если, оно невелико, то и суммарная величина будет мала.

В общем выбор мтз состоит из трех этапов:

несрабатывание 2РЗ при сверхтоках послеаварийных режимов
согласование 2РЗ с 1РЗ
обеспечение чувствительности при КЗ в конце Л1(рабочая зона) и в конце Л2 (зона дальнего резервирования)
