Прокладка электропроводки в стяжке пола

Безопасный монтаж

Перед установкой кабеля убедитесь в его целостности. Специальные распределительные коробки применяются для каждого отдельного участка. Избегайте любых скруток, уменьшающих надежность системы в целом. Описанные выше короба размещаются на стенах на безопасной высоте, чтобы исключить попадание влаги при затоплении или вмешательство детей. В некоторых случаях подобранная высота может быть минимальной.

Монтажную коробку возможно установить прямо в полу. В таком случае она должна быть защищена прочной съемной крышкой, которая свободно снимается, чтобы при необходимости мастер мог получить доступ к содержимому. Не забывайте о возможности создания схемы половой разводки, что в дальнейшем облегчит поиск нужного узла или провода.

Распаечная коробка в полу

Еще одно важное условие для повышения уровня безопасности электропроводки — правильность заполнения гофры. Не пытайтесь запихнуть внутрь такой трубки множество проводов

Около 60% от всего пространства трубки желательно оставлять пустым. Максимальная протяженность одной линии (от распределительного щитка до розетки или выключателя) не должна превышать 20 м. При размещении под прямым углом следите за тем, чтобы кабелей было не более двух. Впрочем, аналогична рекомендация и для ситуаций с более острыми углами. Постарайтесь избежать любых острых изгибов.

В деревянных домах недопустимо размещение проводов по лагам. Монтаж осуществляется при помощи заранее просверливаемых технических отверстий. При использовании деревянных частей они должны обрабатываться качественным составом, предотвращающим горение. Избегайте разветвлений трассы прямо от щитка, это существенно усложнит проведение ремонтных работ при повреждении электропроводки.

Прокладка проводов в технологических отверстиях лаг

В деревянном полу

Прокладка в структуре деревянных полов усложняется тем, что ее производят в пожароопасной среде. С учетом этой особенности для прокладки следует использовать кабельные изделия, оболочки которых не распространяют горение. Наилучшие по этому критерию – кабели, буквенная часть марки которых дополнена символами “нг” – негорючий.

Наилучшие результаты дает использование металлических труб, которые защищают также от механических повреждений. Допустим также глухой металлический лоток.

Формирование системы кабельных каналов выполняют в следующей последовательности:

Вначале формируют трассы прокладки труб. Для прохода через лаги в них выполняют технологические отверстия, которые допустимо заменить пропилами
Металлические трубы отдельных каналов устанавливают согласно проекту с последующим креплением к поперечным балкам. Основное средство крепления труб – перфорированная лента, для фиксации используются шурупы-саморезы.
При большой величине зазора в местах прохода через балки его заделывают монтажной пеной.
Отдельные отрезки труб соединяют друг с другом через распаечные коробки. Пример такого соединения приведен на рисунке 8.
Вне зависимости от вида металлической трубы для формирования каналов их следует заземлить.
В сформированные трубчатые каналы затягивают силовые кабели.

При проходе кабельных каналов через деревянные конструкции применение защитных втулок и коротких отрезков труб не относится к числу обязательных.

При обращении к системе подпольной прокладки электрических кабелей с учетом высокой пожарной опасности деревянных конструкций необходима их дополнительная обработка огнезащитными составами.

Пример установки распаечной коробки с заземлением труб и запениванием монтажных пропилов в лагах.

Прокладка кабеля в полу имеет ряд достоинств, но из-за определенных технологических сложностей реализации ее целесообразно применять в процессе нового строительства городских квартир. Для деревянных домов это ограничение смещается до уровня капитального ремонта.

В процессе формирования разводки желательно предусматривать систему монтажных коробок, а трубы между отдельными коробками должны иметь минимальное количество поворотов. Сам процесс формирования электропроводки с использованием прокладки в полу не отличается высокой технологической сложностью, при применении современных строительных материалов может быть выполнен без посторонней помощи при начальной квалификации и без применения специальных инструментов.

Разводка проводки по потолку

Выбор перекрытия в качестве основания для монтажа позволяет выполнить разводку освещения по наикратчайшему пути, так как именно по потолку производят монтаж большего числа осветительных приборов.

Проводка по потолку является наиболее безопасной, с большим сроком эксплуатации. Монтаж может выполняться:

на скобах;
в металлических трубах;
в трубах ПВХ;
в гибких рукавах;
в кабель-каналах.

Скрытый вариант производят в каналах железобетонных плит перекрытия, при электрификации новых домов. Планы и схемы монтажа электропроводки и других коммуникаций регистрируются в проектной документации, что облегчает в дальнейшем замену вышедших из строя элементов сети.

Открытый способ допускает крепление проводников непосредственно к перекрытию. Самый простой вариант – монтаж скобами по потолку. Такая проводка используется в складских помещениях, но может применяться в жилом здании, если предполагается установка подвесного (натяжного) потолка, как показано на фото.

При разводке по потолку запрещается штробление железобетонных перекрытий, так как это может ослабить плиту и привести к аварийной ситуации. Делать штробы можно в слое штукатурки.

ОСНОВНЫЕ ДОСТОИНСТВА И НЕДОСТАТКИ

Обустройство электропроводки в полу на сегодняшний день приобретает все большую популярность. Однако такой метод имеет свою специфику, как при выполнении работ, так и при дальнейшей эксплуатации.

ПРЕИМУЩЕСТВА

Экономия средств.

Как показывают различные расчёты, найденные на просторах интернета, а также некоторые программы, использующиеся при проектировании электропроводки, максимальная экономия материалов может составить до 30%. Но только в том случае если располагать розетки на высоте 25-35 см от уровня пола.

Следует отметить, что такая экономия наблюдается только по сравнению с настенным способом монтажа. По сравнению с прокладкой электропроводки за подвесными потолками экономия будет не столь эффективный и составит всего лишь 10-15%.

Высокая скорость и простота выполнения электромонтажных работ.

Сокращение сроков монтажа осуществляется за счет отказа от штробирования стен. Особенно заметен эффект в квартирах и частных домах из ЖБИ и кирпича.

Фактически, разводку основных линий энергоснабжения можно осуществить собственными силами. И уже после того как концы проводов, с небольшим запасом, выведены к точкам потребления, пригласить опытного электрика для подключения.

Безопасность эксплуатации.

Каждый владелец квартиры не раз и не два сталкивался с сомнениями “Можно ли сверлить стену в этом месте?”. Особенно актуален этот вопрос при установке карнизов. Ведь именно под потолком, прокладывается электропроводка традиционным способом. Проложив проводку под полом, можно кардинально решить эту проблему.

НЕДОСТАТКИ МЕТОДА

Сложный ремонт.

Фактически все ремонтные процедуры заключаются в замене поврежденного кабеля.

Для того, чтобы избежать необходимости вскрывать напольное покрытие, что особенно затратно для проводки в полу под стяжкой, необходимо придерживаться нескольких простых правил:

не забивать гофру проводами под завязку, а оставлять не менее 60% свободного пространства. В идеале каждый провод следует устанавливать в отдельной гофре;
прокладывать электропроводку с минимальным количеством изгибов;
тщательно и надежно закреплять проводку на поверхности основания с шагом не более 20 мм для деревянных полов и до 500 мм для бетонных стяжек.

Выполнив эти требования, владелец сможет заменить поврежденный провод, просто вытянув его из гофры, при этом, использовав его в качестве подтяжки для нового.

Затраты на гофру.

Экономия средств на приобретение кабеля может быть нивелирована, если прокладка осуществляется в деревянном доме. В этом случае настоятельно рекомендуется использовать более дорогостоящую металлическую гофру, как для предотвращения возгорания, так и для защиты кабеля от повреждения грызунами.

Защита проводов

Схема теплого пола.

Есть возможность выполнять электромонтаж замоноличенной несменяемой электропроводки в полу, однако самым лучшим решением будет выполнение прокладки кабеля для труб. Это даст возможность без особых затрат в дальнейшем заменить кабельную линию, которая была повреждена, то есть выполнить электромонтаж проводки, которая может быть сменена.

С чужой электропроводкой несколько сложнее, потому как при удалении подобных проводов и кабелей придется обесточить своих соседей. В случае если соседи имеют желание и возможность самостоятельно переложить собственную электропроводку, при согласовании с ними можно будет удалить их. Однако вовсе не стоит без предупреждения обесточивать своих соседей.

В том случае, если соседи будут отказываться переложить собственную электропроводку труб, необходимо постараться защитить их провода от различных механических повреждений при помощи наложения дополнительной защитной оболочки на них в виде короба либо гофрированных труб. Далее будет возможность спокойно залить их при помощи цементно-известкового раствора (стяжки).

Схема монтажа теплого пола.

Не следует в полу оставлять скрутки проводов, потому как при заливке данной электропроводки существует вероятность того, что человека, который выполняет монтаж, может поразить электрическим током. В случае если убрать скрутки проводов с пола нет возможности, понадобится выполнить установку на жилы проводов кабельные герметичные муфты, однако стоит помнить, что от качества соединения будет зависеть дальнейшая работоспособность электроснабжения. Если выполнить соединение жил проводов ненадежно, появится вероятность подвергнуть себя дополнительным строительно-ремонтным работам по вскрытию пола и перемонтажу электропроводки.

После того как полностью будут выполнены все электромонтажные работы труб, понадобится провести комплекс электроизмерений. В него входит:

визуальный осмотр;
замер согласования параметров цепочки “фаза – ноль” с характеристиками аппарата защиты и непрерывности защитного проводника;
установление наличия цепочки между элементами заземленной установки;
замер и испытание выключателей автоматических и управляемых дифференциальным током (УЗО);
замер сопротивления изоляции кабелей, проводов и обмоток электрических машин.

Если нет возможности самостоятельно выполнить электроизмерения, следует воспользоваться услугами квалифицированных специалистов электролаборатории, которая имеет возможность передвигаться.

ПРАВИЛА И ПОРЯДОК МОНТАЖА

Основная проблема, возникающая при монтаже проводки под полом – это сложность соблюдения нормативов ПУЭ. В частности, п.2.1.23, требующий свободный доступ ко всем распределительным коробкам и местам ответвлений для их обслуживания.

Такая ситуация особо чувствительна для проводки под бетонной стяжкой, которую в отличие от деревянного пола по лагам нельзя демонтировать, а потом собрать обратно. Существует несколько выходов из сложившейся ситуации:

1. Распределительные коробки обустраиваются в стенах непосредственно над уровнем пола в местах выхода кабеля. Такая коробка довольно неприглядна эстетически. Кроме того имеется большой риск, что ее могут вскрыть домашние животные или дети. В случае подтопления помещения она становиться источником потенциальной опасности.

2. В качестве распределительной коробки используются подрозетники. В этом случае подключение розеток в помещении осуществляется последовательно. Существенным недостатком такой схемы является чувствительность к обрыву провода. Все розетки, подключенные после обрыва, не будут работать.

3. Устройство распределительных коробок под потолком помещения практически нивелирует экономию кабеля.

ДЕРЕВЯННЫЙ ПОЛ ПО ЛАГАМ

В соответствии с ПУЭ прокладка электропроводки в конструкциях, выполненных из сгораемых материалов, разрешается только в металлических трубах или гофре обладающей способностью к локализации пламени. Допускается монтаж проводки под полом в гофре из ПВХ если она защищена сплошной 10 мм прослойкой из негорючих материалов.

К примеру, алебастр, цементная штукатурка, гипс и т.п. При монтаже проводки под деревянным полом рекомендуется использовать кабель ВВГнг-LS. При этом не допускается соединение проводов методом скрутки.

Как правило применяется один из методов:

пайка;
опрессовка;
специальная сварка;
использование сжимов.

Древесину следует обработать антипиренами или универсальными пропитками снижающими горючесть материала.

Способность локализации пламени – это свойство материала выдерживать без прогорания короткое замыкание.

БЕТОННАЯ СТЯЖКА

Монтаж проводки в стяжке пола является более ответственным, чем под деревянные напольные конструкции.

Необходимо строго придерживаться следующих требований:

гофра или трубы не должны иметь дефектов и сквозных повреждений. нельзя допускать их соединения или разветвления под стяжкой;
после прокладки электропроводку необходимо жестко закрепить любым способом – к основанию или к армирующей сетке;
проводку располагают на расстоянии не менее 30 см от стен и дверных проемов;
если в помещении устанавливается теплый пол, то прокладка электропроводки производится в металлической гофре и как можно дальше от нагревательных элементов;
резерв кабеля, с учетом места монтажа, должен составлять не менее 10 см;
гофра должна возвышаться над уровнем стяжки с учетом последующей заливки нивелиром на 5-6 см.

Толщина стяжки над защищенной проводкой должна быть не менее 20 мм, при условии использования армирующей сетки. Учитывая, что в большинстве случаев для прокладки электропроводки используется гофра диаметром 20 мм, общая минимальная толщина бетонной стяжки составит не менее 40 мм.

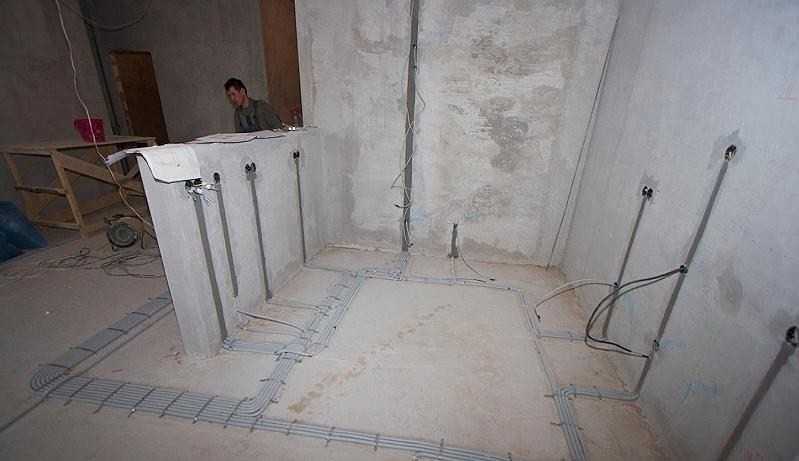

Монтаж провода в стяжке

Ну, и на последнем этапе давайте рассмотрим непосредственно монтаж

Он не так сложен и вполне может быть выполнен своими руками, но на некоторые нюансы мы должны обратить внимание

Штробим стены под закладные коробки

Прежде всего штробим стены для установки закладных под розетки, выключатели и проводку к ним. Ведь данные устройство нельзя расположить вплотную к полу. При этом штроба должна быть такой глубины, чтоб поместился провод в гофре, а слой шпаклевки затем был не меньше 1 см.

Протяжка провода в гофре

Следующим этапом выполняем укладку гофры. Гофру лучше укладывать с уже протянутыми проводами, хотя это можно сделать и потом. При укладке гофры стараемся исключить их пересечение и избавиться от острых углов. Это позволит вам проще поменять провод в случае необходимости.

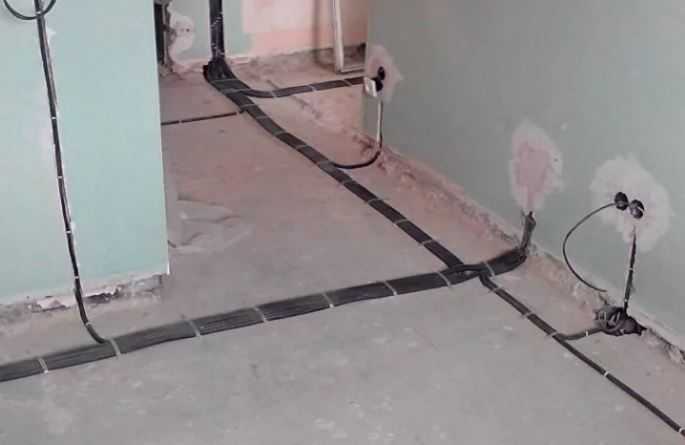

Стараемся исключить пересечение гофрированных шлангов

После этого производим подключение всех электрических точек. В обязательном порядке проверяем их работоспособность с подачей напряжения. В идеале, даже включить все электрические точки в работу на денек, и затем просмотреть, нет ли у нас нигде нагревов.

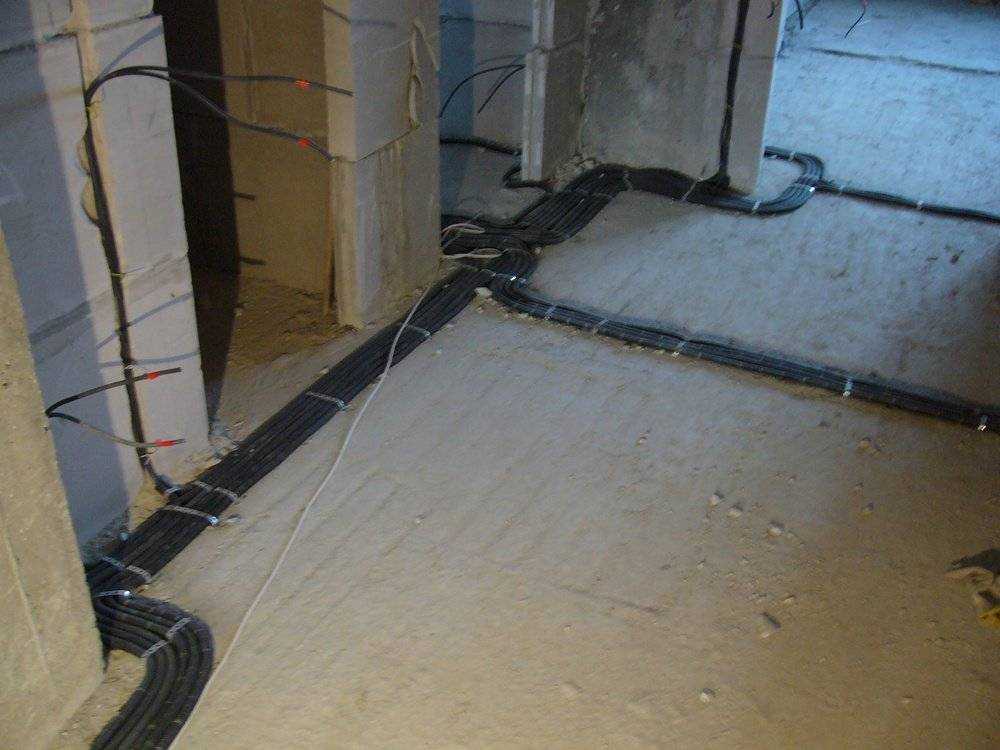

Фиксируем гофру к полу

Если мы использовали пластиковую гофру, то закрепляем ее к полу. Это необходимо на тот случай, если в процессе заливки стяжки она начнет всплывать. С металлической гофрой такого практически не случается, но ее лучше так же закрепить, как на видео.
Ну, и на самом последнем этапе производим непосредственную заливку пола. При этом лучше снять напряжение со всех проводов в данной комнате. Стяжка должна обеспечить не менее чем 3 см слой над гофрой. Проверять работоспособность сети следует лишь после полного высыхания бетона, а это 15 – 30 дней.

Преимущества гофры

При проведении работ, связанных с электричеством, важную роль играют требования безопасности, игнорировать которые не следует. Кабель обязательно помещается в гофру вне зависимости от того, планируется делать проводку под стяжкой из бетона или под деревянным покрытием. В деревянных строениях может быть использован металлорукав.

Проводка под полом может обойтись и без гофры, если вы собираетесь вмуровать ее в бетон, однако при повреждении кабеля вытащить его будет уже нельзя, а гофра позволит извлечь старый кабель и поместить на его место новый. При ремонте проводки вам не придется разрушать пол или прокладывать провода в новом месте.

Некоторые особенности

Возвращаясь к первому недостатку половой разводки, подчеркнем, что особенности монтажа электрической проводки любого типа четко прописаны в документе ПУЭ («Правила устройства электроустановок»). Основной момент — доступность всей системы для осмотра и выполнения ремонтных работ.

Точки, где провода соединяются/ответвляются, должны быть свободны от механического натяжения со стороны материала, покрывающего пол. По данной причине используют различные трубы из гофры, металла или полиэтилена. Поверхность данного изделия принимает нагрузку покрытия. Помните, что внутри должно быть достаточно свободного пространства для движения провода.

Одним из основных элементов электрической сети в доме являются распределительные коробки. Но разместить их под половым покрытием нереально, поэтому изделия монтируются в стене

Важно подобрать правильную высоту над уровнем пола, чтобы избежать короткого замыкания при частичном затоплении квартиры, исключить свободный доступ для детей

ПВХ трубы для прокладки кабеля

Важные правила

Схема укладки теплого пола.

В местах соединения, присоединения и ответвления жил кабелей и проводов должен предусматриваться запас кабеля (провода), который обеспечивает возможность повторного соединения, присоединения и ответвления.
Оконцевание, соединение и ответвление жил проводов и кабелей должно производиться с помощью опрессовки, пайки, сварки или сжимов (болтовых, винтовых и т.д.) в соответствии с утвержденными инструкциями, которые действуют на данный момент.
В местах ответвления и соединения кабели и провода не должны испытывать каких-либо механических усилий тяжения.
Места ответвления и соединения жил кабелей и проводов, соединительные и ответвительные сжимы и т.д. должны иметь изоляцию, которая равноценна изоляции жил целых мест кабелей и проводов.
Электропроводка труб в помещениях обязательно должна выполняться сменяемой: в каналах строительных конструкций скрыто, а в электротехнических плинтусах, коробах и т.д. – открыто.
В подпольях, технических этажах, чердаках, неотапливаемых подвалах, вентиляционных камерах, особо сырых помещениях электропроводка должна устанавливаться открыто.
В зданиях со строительными конструкциями, которые выполнены из негорючих материалов, может быть допущена замоноличенная несменяемая прокладка групповых сетей в бороздах перегородок, стенок, перекрытий, в слое подготовки пола, под штукатуркой, в пустотах строительных конструкций, которая выполняется кабелем или изолированными проводами в защитной оболочке.

Преимущества и недостатки проводки в стяжке

Теперь можно рассмотреть, чем электропроводка в стяжке полов выгодно отличается от других вариантом монтажа электрической сети, и в чем ее недостатки. Начнем наш разговор конечно с преимуществ.

Главным из них является меньшее количество работ по штроблению стен. В зависимости от расположения электрических точек объем работ снижается на 50 – 70%. Но совсем без штробления обойтись не удастся, да еще и штробы должны быть более глубокими.

Монтаж электропроводки в стяжке намного проще чем под потолком

Следующий явный плюс — это упрощение самого процесса монтажа электропроводки. Ведь большинство соединений вы выполняете в удобном положении, а не с задранными вверх руками, которые постоянно затекают.
Еще одним преимуществом можно назвать большую ремонтопригодность такой проводки. Так как она выполняется в гофре, то заменить провод становится значительно проще. Проводка же по стенам обычно выполняется непосредственно, что практически исключает возможность замены провода без долбления стен.

Электропроводка под полом в деревянных домах

Ну, а теперь минусы. Первый и самый большой из них это цена. Ведь гофра далеко не такой уж дешевый материал, а ее количество для всей квартиры будет измеряться десятками если не сотнями метров.
Единственное исключение в этом плане составляют деревянные дома. Дело в том, что согласно норм ПУЭ монтаж в таких домах должен осуществляться только в металлической гофре. В связи с этим для таких строений данный минус можно смело отбросить.

Соблюдайте правила монтажа дабы не было растрескивания стяжки в дальнейшем

Последний недостаток состоит в том, что при монтаже проводки в стяжке технология более требовательна к соблюдению правил. Ведь при выборе более мягкой гофры или при нанесении недостаточного покрытия из бетона вполне возможно образование пустот, продавливание и дальнейшее разрушение стяжки.
Кроме того, нельзя забывать, что пользоваться созданной электросетью вы сможете не сразу, а лишь после полного высыхания бетона. Что во время строительных работ может стать серьезным недостатком.

Заземление металлической гофры

Что касается вопросов безопасности, то здесь можно смело отметить полный паритет обычной скрытой проводки и проводки в стяжке. В некоторых случаях безопасна одна, но можно привести случаи, когда безопаснее другой вид прокладки. Но это только при условии заземления металлической гофры, труб или коробов, чего и требуют нормы ПУЭ. При использовании пластиковых изделий безопасность у проводки, проложенной по стенам выше.

Положительные стороны монтажа кабеля в полу

Перед проведением монтажа следует ознакомиться с положительными, негативными сторонами этого способа. К положительным моментам относят:

Безопасность. При проведении проводки электросети под полом исключаются моменты, когда владелец дома случайно повредит, например гвоздём.
Экономия затрат на проведение проводки. Для монтажа правильной проводки требуется минимальные затраты, существенная экономия средств.

Монтаж электропроводки по полу в специальном коробе

Простота работ. При проведении электромонтажных мероприятий нет ничего сложного. Основная задача работы – вместить кабель в гофро трубу, залить цементным раствором.

Уменьшение трудозатрат. Не требуется проводить работы по бурению стен алмазным оборудованием для установки распределительных коробок в стенках.
Случайным образом к проводке не добраться, поэтому исключается возможность её повреждения, получение травм от удара током.

К недостаткам относят сложность замены электрической проводки, ведь кабель находится под слоем бетона. При укладке проводки таким способом присутствуют затраты на приобретение гофрированной трубы.

Плюсы

Стоит отметить, что электропроводка по полу имеет множество положительных сторон. Среди них особое место занимают:

аспект безопасности. Данный вариант монтировки отличается высоким уровнем безопасности, минимизируется риск поражения электрическим током;
простота выполнения. Сложности могут возникнуть на этапе проведения заливки стяжек. Продевают кабель в область гофры, возможно, затем закрепляют в нужной области. После этого потребуется вывод концов к основным источникам электроэнергии;
споры ведутся по поводу экономичности. Владелец сэкономит деньги на приобретении шнура, ведь отпадает необходимость тянуть по периметру всего помещения.
