Как устроен электрический чайник

Особенности конструкции

Электрические чайники можно назвать простыми устройствами, поставив их в один ряд с миксерами, блендерами и аналогичной кухонной техникой. Сегмент радует обилием самых разных моделей, начиная от бюджетных и заканчивая премиальными, исполненными из высококачественных материалов. Но несмотря на стоимость принцип работы устройства остаётся неизменным.

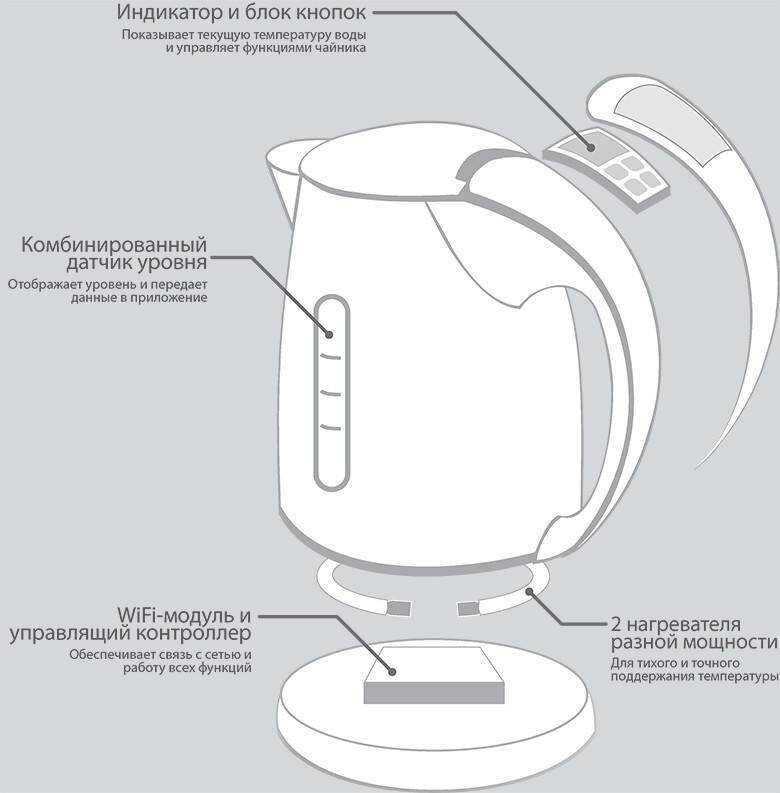

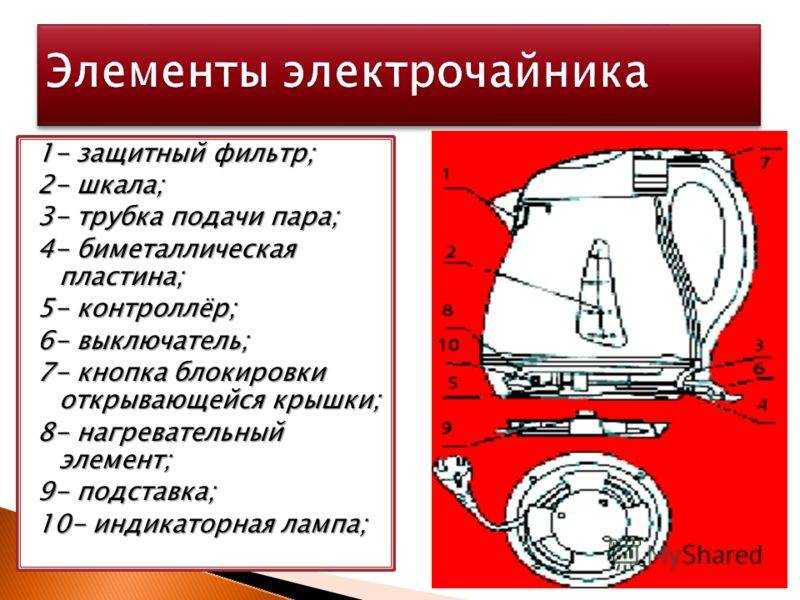

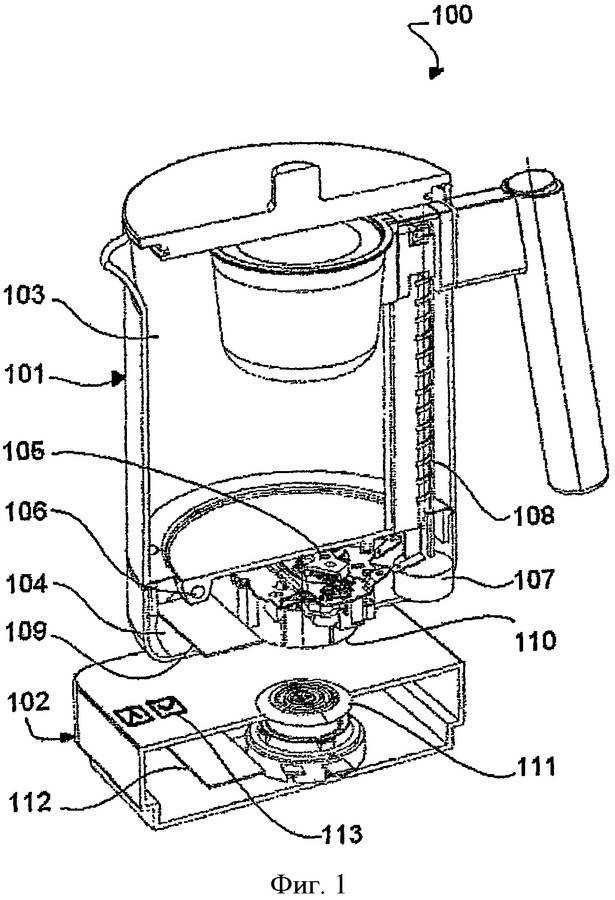

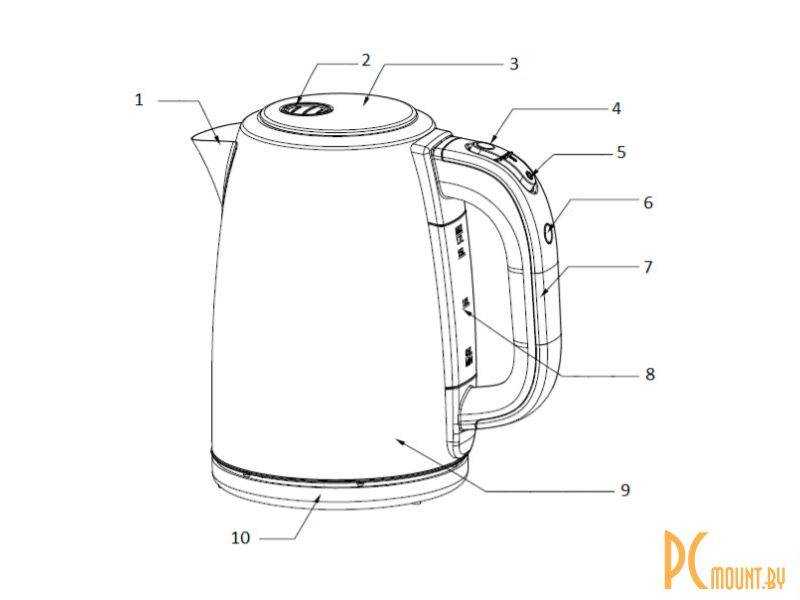

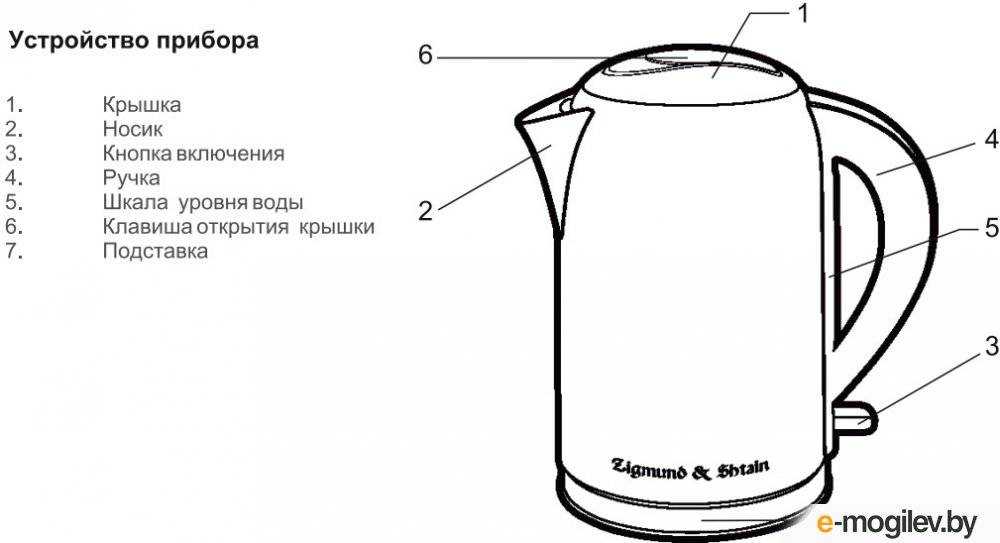

Основные элементы электрочайника.

1. Резервуар. Важная особенность этой части – объём и материал исполнения. У некоторых моделей резервуар может быть отдельно стоящим.
2. Нагревательный элемент (ТЭН). Встречаются дисковые решения и спиралевидные.
3. Приёмник. Здесь мы имеем подставку с сетевым кабелем и интерфейсом/приёмником куда устанавливается чайник.
4. Термостат. Элемент располагается, как правило, рядом с кнопкой включения и отвечает за отключение прибора после закипания воды.

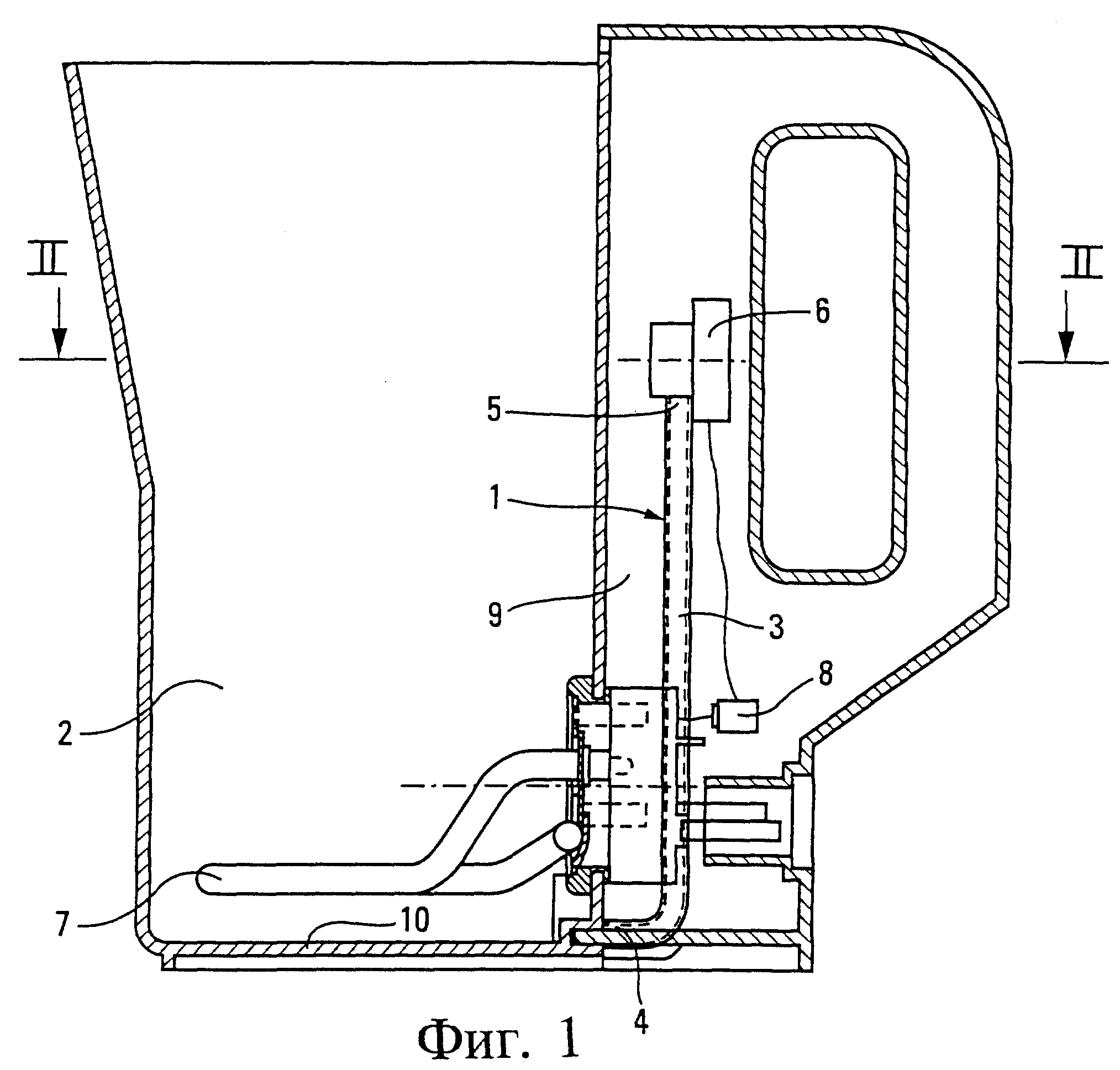

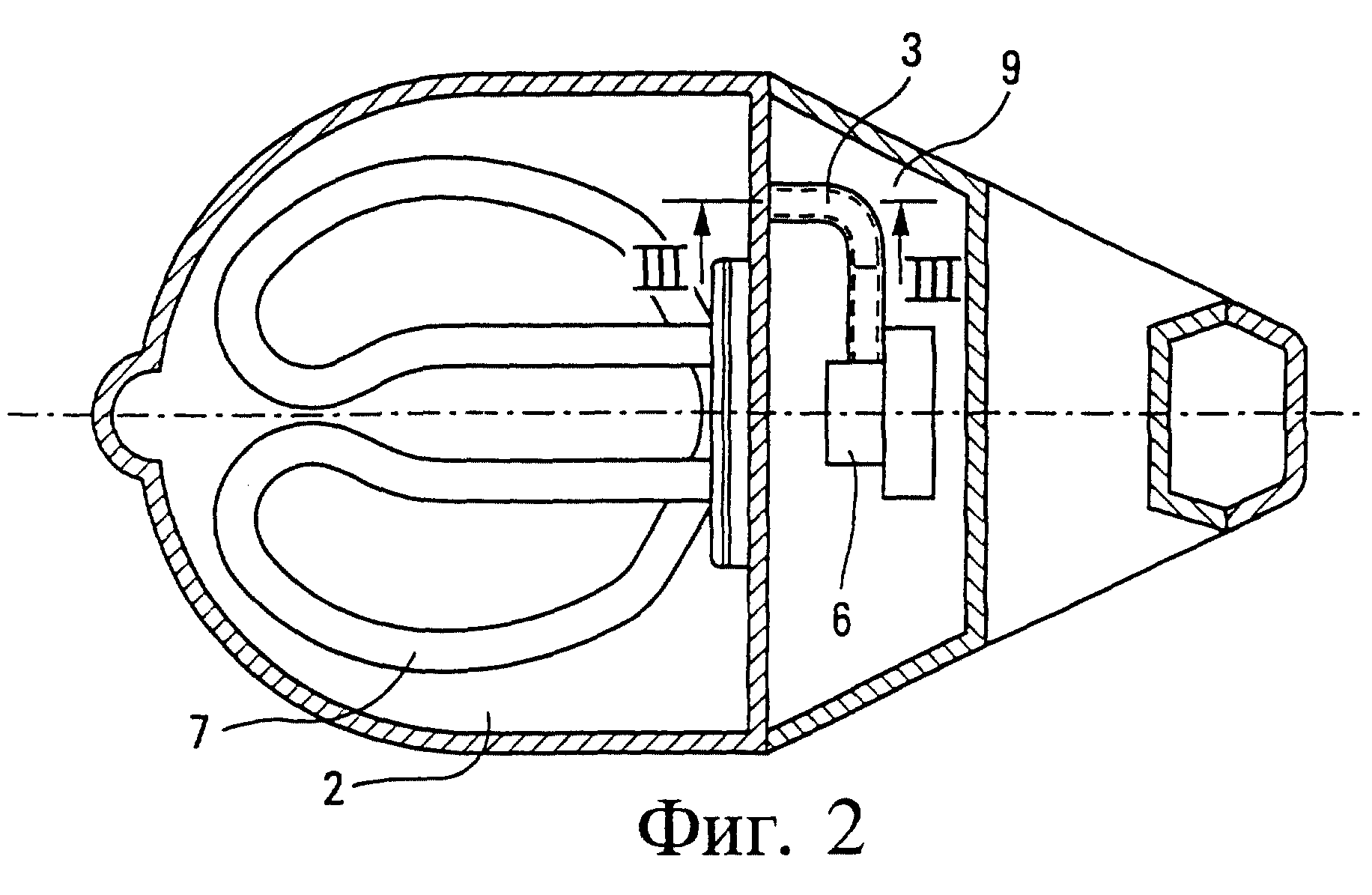

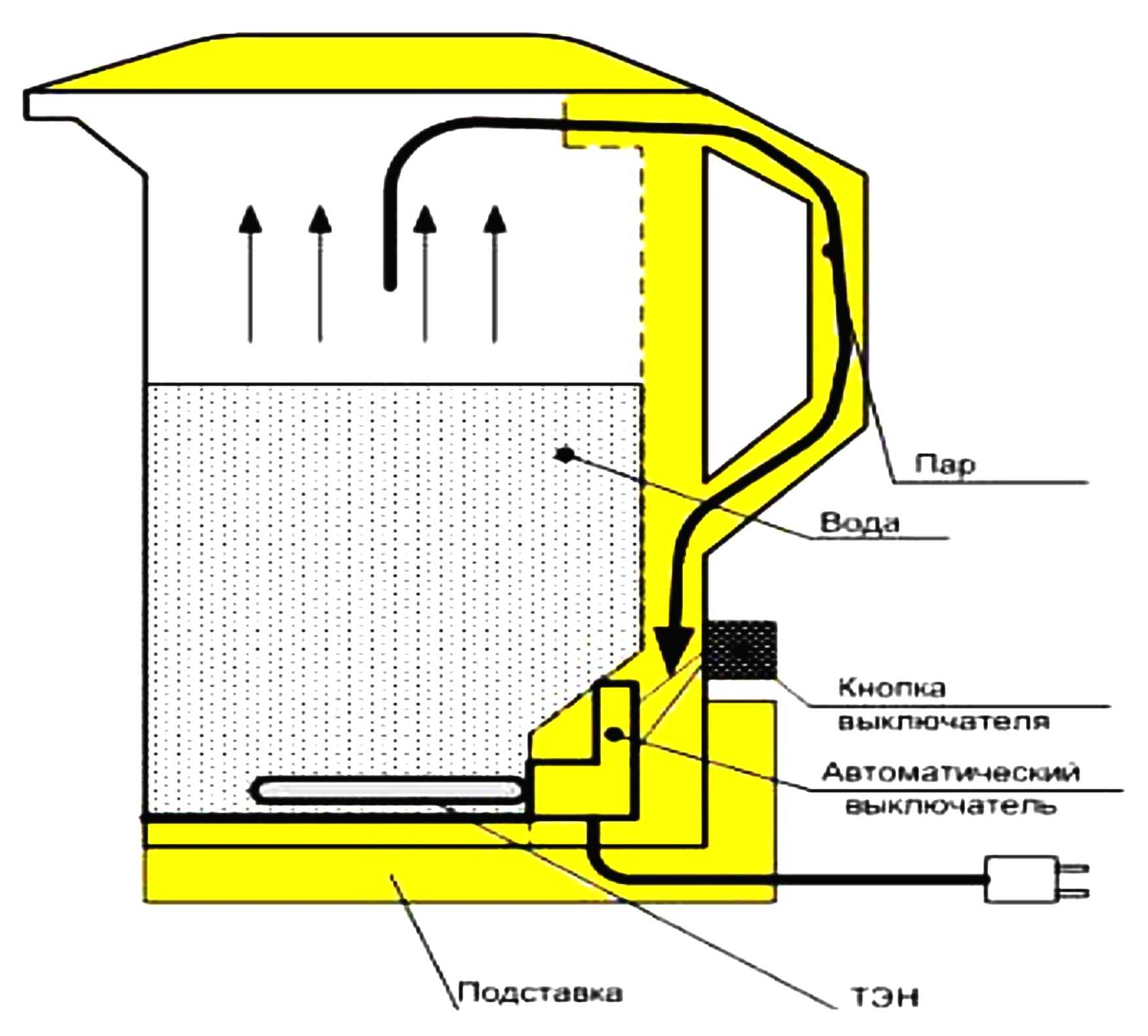

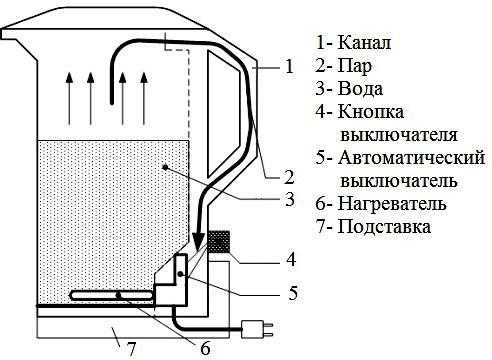

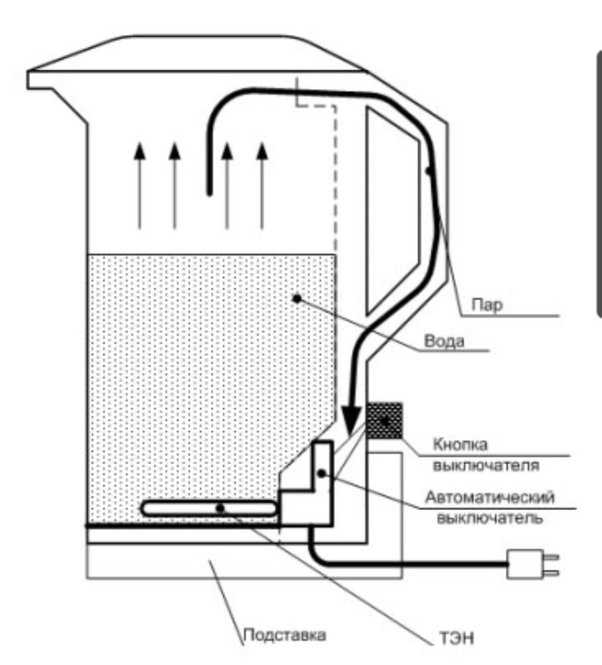

Принцип работы электрочайника прост: после нажатия на кнопку включения начинает работать ТЭН до тех пор, пока вода не закипит. Устройство само отключается благодаря термостату: пар, попадая через специальный канал на пластину термостата, заставляет её расширяться, размыкая тем самым контакты.

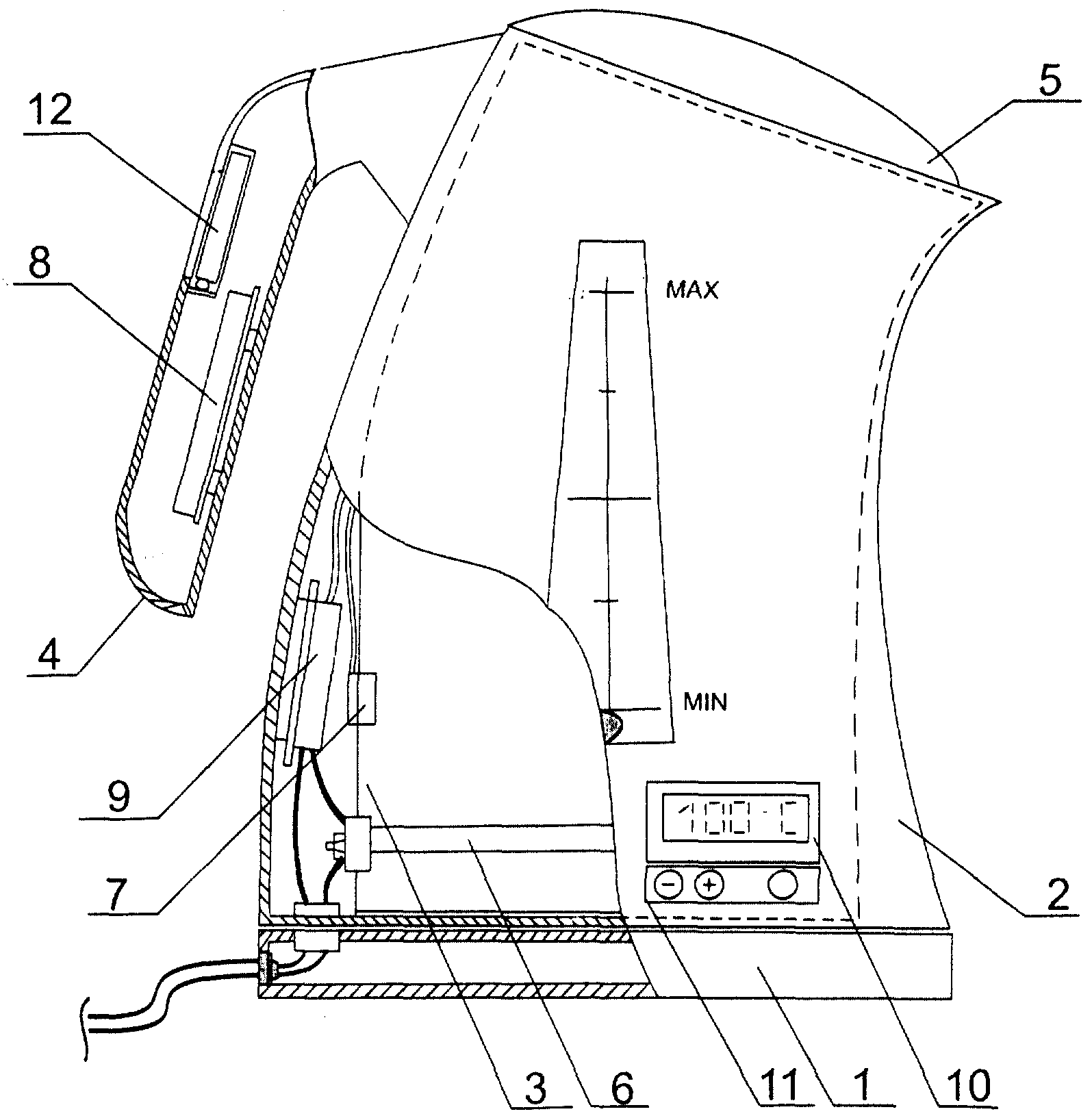

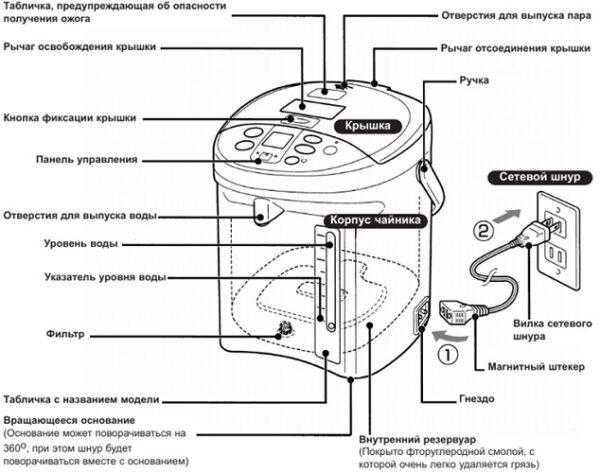

Устройство термопота

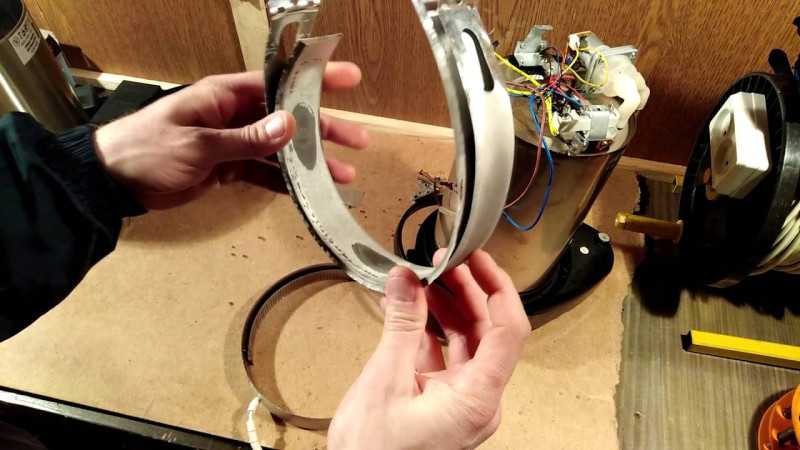

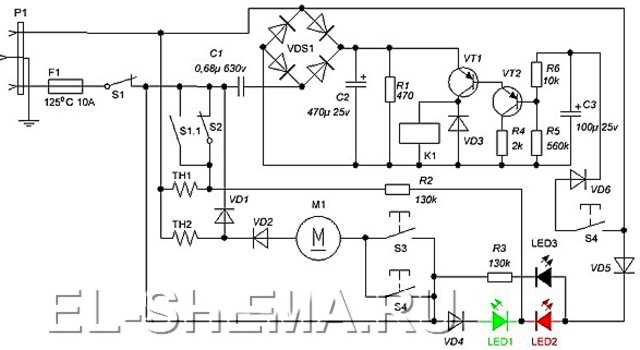

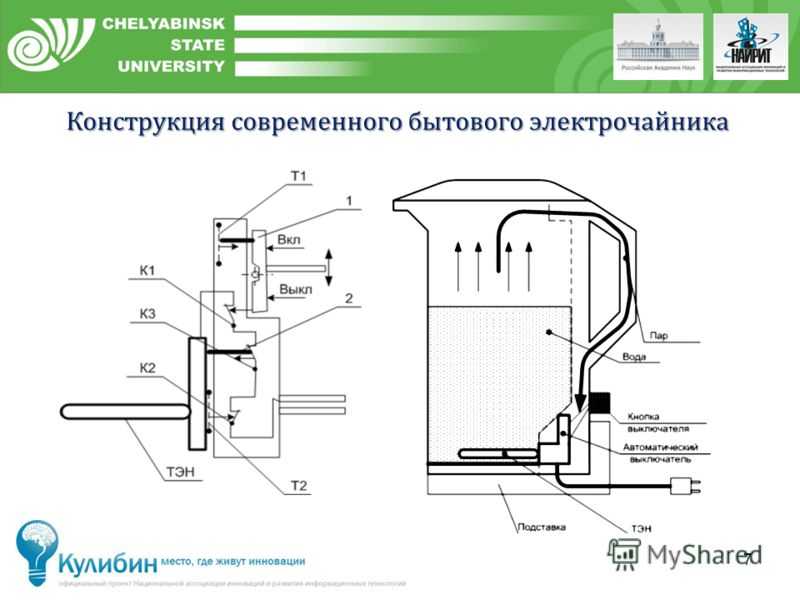

СХЕМА ЭЛЕКТРОЧАЙНИКА

Основной принцип работы электронагревательных устройств почти одинаков. Для нагрева нужно иметь нагревательный элемент — спираль, который играет в роль излучателя ИК лучей, благодаря которым происходит принудительный нагрев.

В электрочайниках реализована достаточно простая схема, основной элемент которой — ТЭН. В основном тут применяется плоский ТЭН, который расположен на дне чайника, под металлической крышкой. Сетевое напряжение поступает в спиталь, который имеет определенное сопротивление. Спираль расположен внутри тэна. Тепловая энергия от спирали передается к тэну, последний нагревает воду. Использование тэна объясняется тем, что он делает чайник безопасным, нет опасности поражения током, поскольку сам нагревательный элемент-спираль не имеет прямого контакта с водой, он не замкнут с тэном, поэтому ток не передается воде. В простейшем виде схема электрочайника выглядит так:

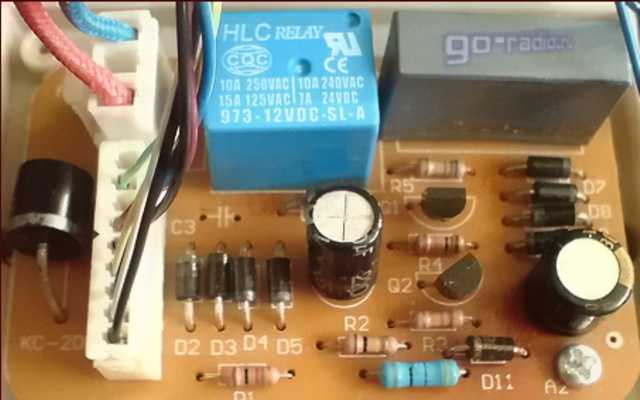

Электрочайник может иметь таймер (временное реле), терморегулятор, индикатор напряжения, выключатель питания. Более сложная принципиальная схема:

Терморегулятор имеет стандартную схему, если конечно чайник не из дорогих. Схема управления напряжением спирали, в более продвинутых моделях, достаточно проста — развязка из динистора и тиристора. Тиристор управляет нагрузкой, а динистор задает режим работы тиристора (по сути управляет тиристором). Динистор или диодный тиристор — это по сути диод, который имеет определенное напряжение срабатывания, которое задается при помощи регулятора. То есть, управляя напряжением, мы можем управлять температурой. Проще говоря, ТЭН нагревает воду до нужной температуры — вот и весь принцип работы электрочайника. В наши дни на рынке можно встретить электрочайники с полностью автоматическим управлением, которые будут нагревать воду до заданной температуры, затем отключатся автоматически. К ним относится группа чайников-термосов — термопот. Так как стоимость чайника-термоса довольно высока, то во многих случаях самостоятельный ремонт термопота не только оправдан, но и необходим. Схема блока управления и фото печатной платы с деталями показаны ниже:

Уже тестируются чайники с ультразвуковым нагревом — чайник, который не греется, но греет воду. Но пока не полностью изучено влияние таких чайников, поэтому в продаже они встречаются очень редко.

Originally posted 2019-04-07 02:24:32. Republished by Blog Post Promoter

Как работает электрический чайник?

Электрический чайник — это один из самых популярных видов современных электрических бытовых приборов, который предназначен для подогрева воды. Электрический чайник по своему внешнему виду напоминает всем привычный сосуд для заваривания чая, т.е. заварник. Однако, электрический чайник и заварник связывает лишь внешнее сходство.

Над мыслью о том, как срабатывает автоматическое отключение в чайнике можно в прямом смысле «сломать голову». Неужели прогресс дошел до того, что электрические приборы каким-то образом понимают, когда необходимо остановиться? Познания в физике не дают никакого элементарного ответа, а собственных сил обычно бывает недостаточно, чтобы разобрать прибор и понять принцип работы.

Жизненный опыт подсказывает, что ни один заход хозяев на кухню не обходится без включения электрического чайника. В первенстве ему уступает даже микроволновка. Утренний кофе, детское питание, вечерний чай — требуют горячей воды.

Какие выпускаются чайники, как выбрать подходящий для вас — мы расскажем в обзоре.

Подробнее: www.comfortclub.ru

Электрические чайники, доступны в проводных и беспроводных моделях, они быстро нагревают воду и используются для приготовления чая, кофе и других напитков, а также супов и зерновых культур.

Устройства содержат запорную функцию, которая держит Вашу воду от перегрева и испарения. Он также включает внутренний нагревательный элемент, и бывает различных размеров и конструкций.

Как плиточный чайник, электрический прибор содержит несколько частей, которые работают вместе, чтобы завершить процесс кипения.

Как работает электрический чайник? (Как электрический чайник понимает когда ему кипеть и когда выключаться?) В чайнике есть электрический нагреватель, спрятанный под его дном. Если включить нагреватель, он постепенно доведёт его до кипения. От кипящей воды начинает валить пар, который разогревает металлическую пластину. Пластина от этого выгибается и нажимает на выключатель.

Чтобы техника служила как можно дольше, необходимо правильно за ней ухаживать. Это возможно только в том случае, если человек понимает, как она работает. В частности, необходимо понимать, как устроен электрический чайник, чтобы он прослужил долгие годы и сохранял вкус напитков.

Электрические чайники давно и прочно вошли в жизнь современных людей. Они используются не только в офисах, но и в домашних условиях, постепенно вытесняя классические чайники обычной конструкции. Несмотря на огромное разнообразие моделей, каждый электрочайник имеет общий принцип работы.

Подробнее: electric-220.ru

Трудно представить современную жизнь без электрочайников. Высокая скорость нагрева, привлекательный внешний вид и низкое количество потребляемой энергии сделали его незаменимым прибором на любой кухне, как в доме, так и в офисе. Данная статья ознакомит вас с устройством современного электрочайника и поможет разобраться во всех тонкостях его работы.

Устройство и принцип работы электрочайников Чайник электрический – это бытовой прибор, в конструкции и принципе работы которого может разобраться даже мало что знающий о технике человек. Все чайники устроены одинаково, независимо от модели, и работают по одной схеме. Состоят они из следующих основных узлов и элементов:

В последнее время все чаще можно увидеть на наших кухнях чайник-термос. Из самого названия становится понятным, что совмещает он в себе признаки двух приборов: непосредственно чайника и термоса. Следовательно, он является более функциональным. А чем он хорош, попробуем разобраться.

Электрический чайник стал неотъемлемым атрибутом любой кухни.

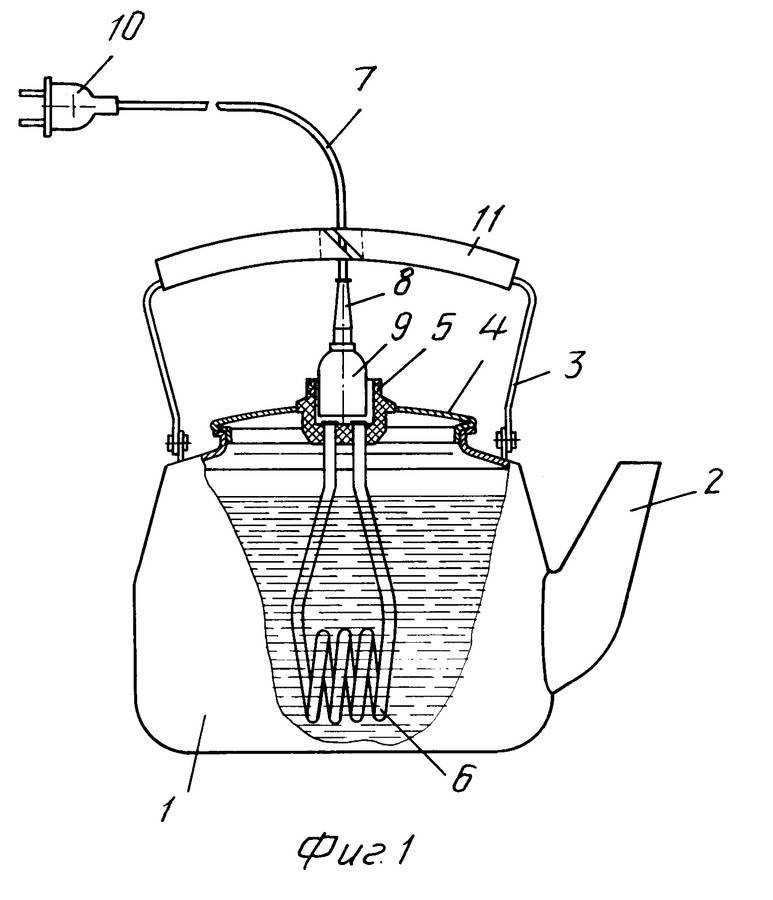

Первый электрочайник выглядел как корпус с прикрепленной ко дну небольшой плитой, однако со времен его появления (конец XIX века) до настоящего времени он сильно видоизменился и усовершенствовался.

Современный рынок бытовой техники предлагает множество разновидностей подобного рода приборов, которые отличаются не только по дизайну и форме, но и по функциональным, конструктивным особенностям.

Устройство электрического чайника | Электрика в квартире, ремонт бытовых электроприборов

Автор DUNDUK На чтение 3 мин. Опубликовано 11.06.2018

Сегодня практически невозможно найти квартиру, где на кухне отсутствует электрический чайник. Электрочайник является не сложным бытовым электрическим прибором для нагрева воды. В данной статье мы рассмотрим его устройство. Это, возможно, пригодится вам для его ремонта, ведь как и любой прибор чайники иногда ломаются.

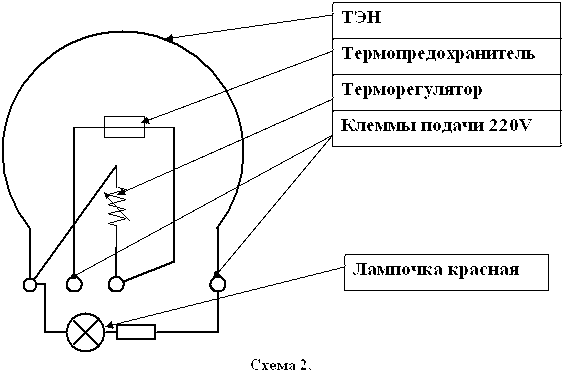

Принцип работы и электрическая схема электрочайника

Понять принцип работы любого электроприбора помогает его электрическая схема, на которой показано, что куда и как подается и происходит.

Работает чайник следующим образом. Через электрическую вилку напряжение (ток) с помощью гибкого шнура подается на контакты подставки. В основании чайника имеются свои контакты, которые соединяются с контактами на подставке. Далее ток идет через термовыключатель, который включается с помощью клавиши на чайнике и отключается автоматически, когда вода в чайнике закипит. Выключатель тепловой защиты непосредственно в работе электрочайника не участвует, всегда включен и срабатывает только в случае, если чайник находится во включенном состоянии без воды. С выключателей ток поступает трубчатый электрический нагреватель – ТЭН. Светодиодная лампочка нужна для индикации включенного состояния прибора.

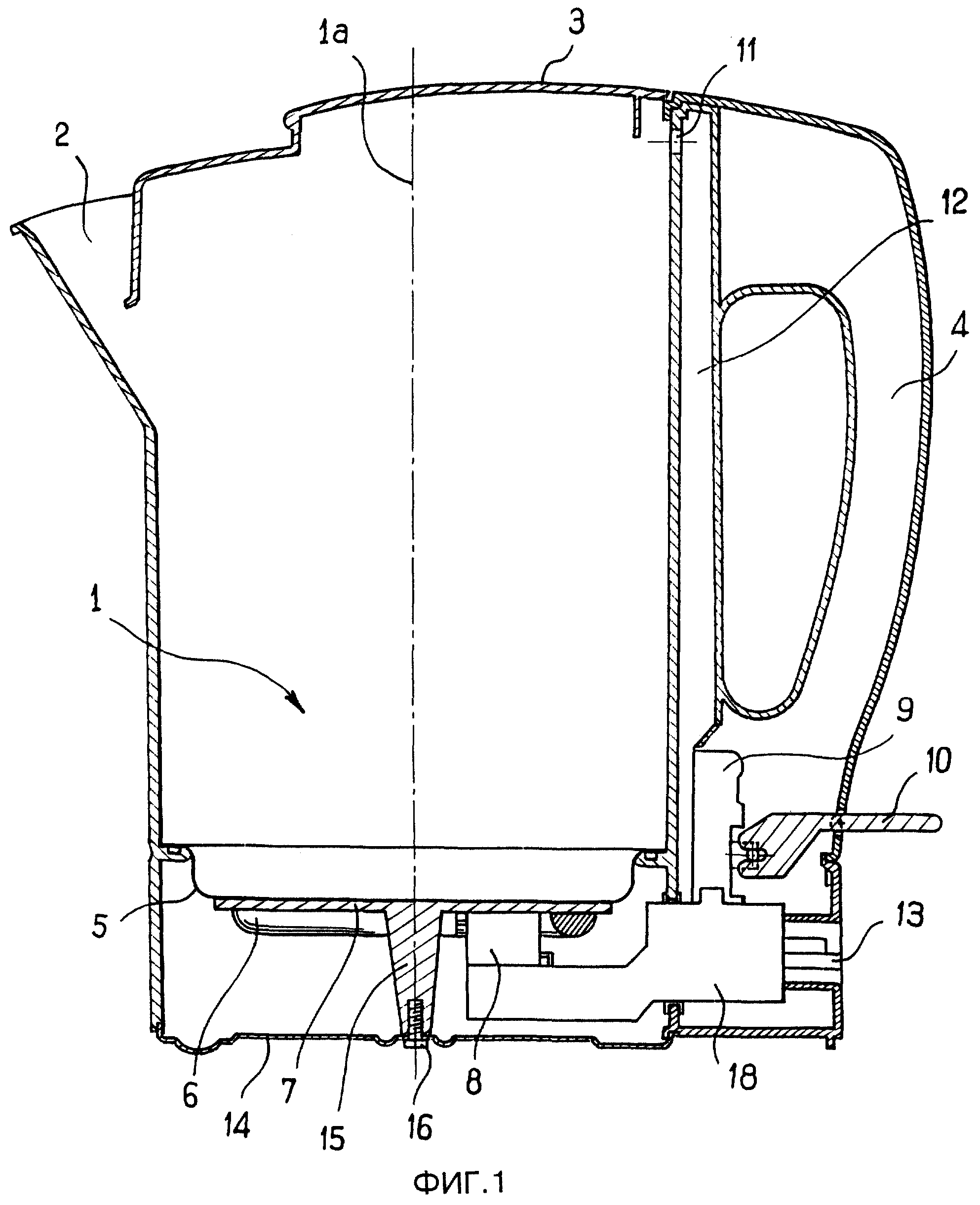

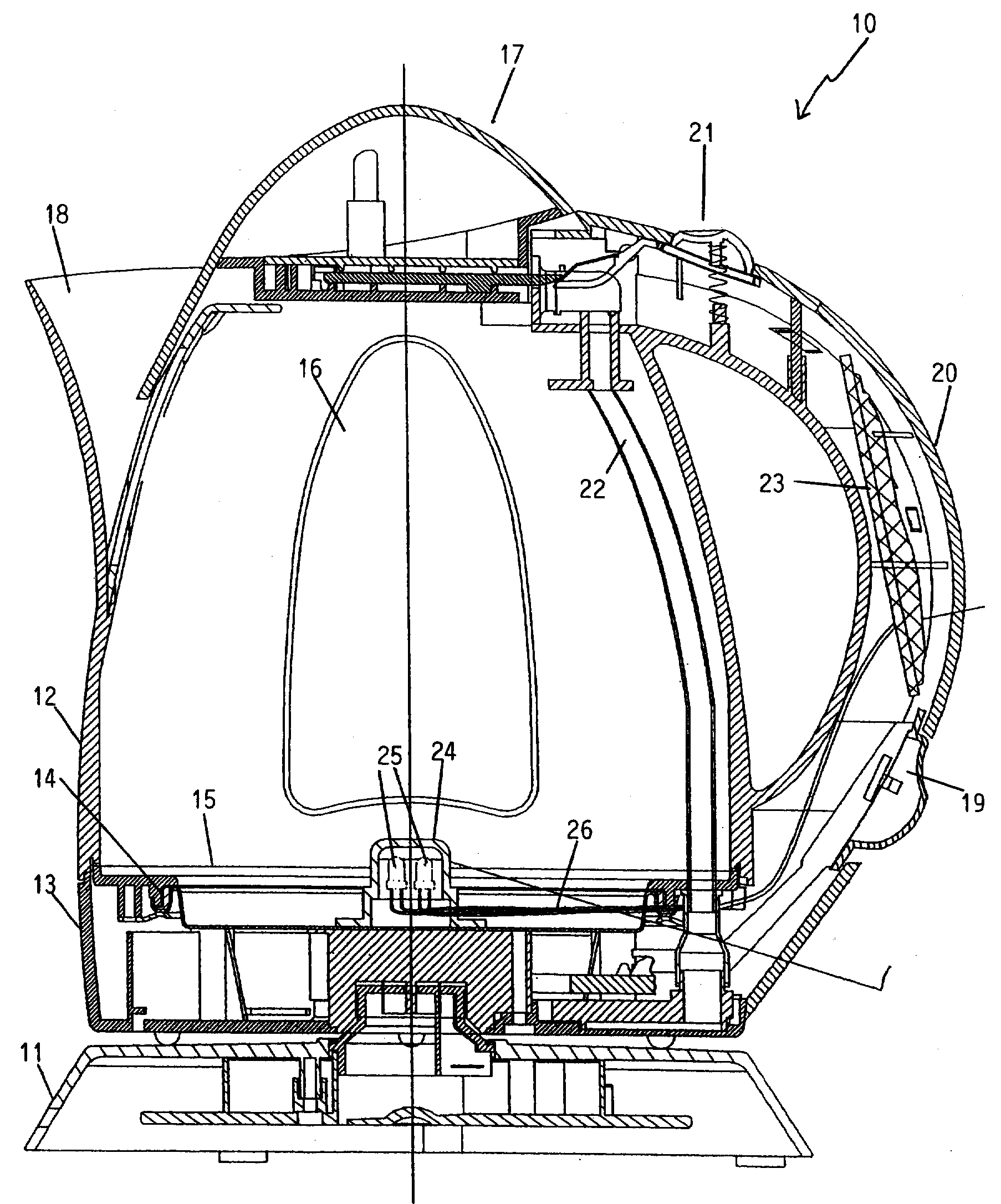

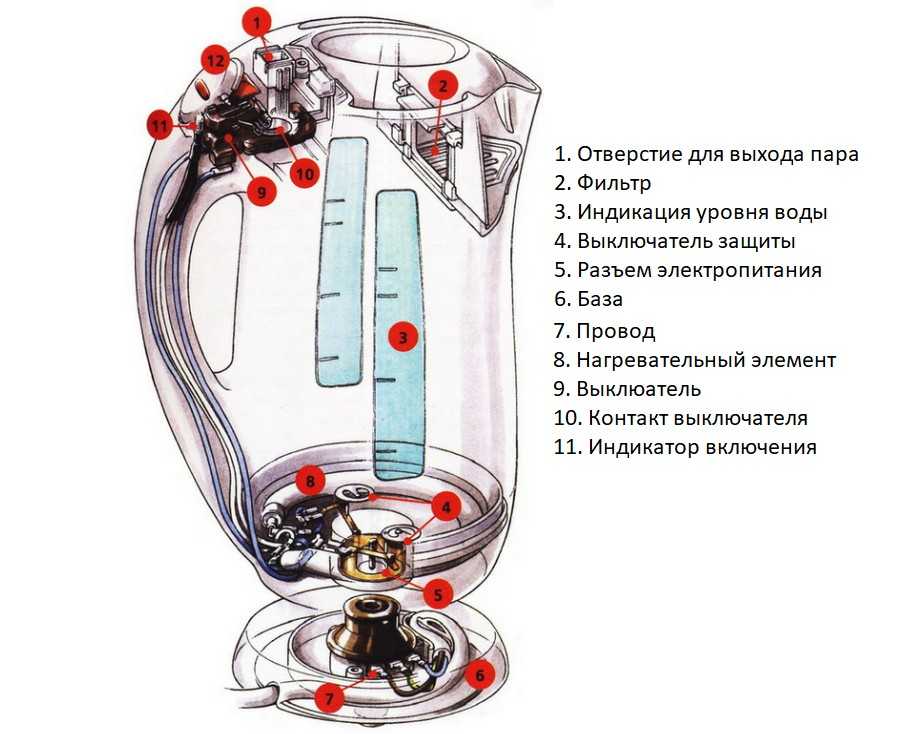

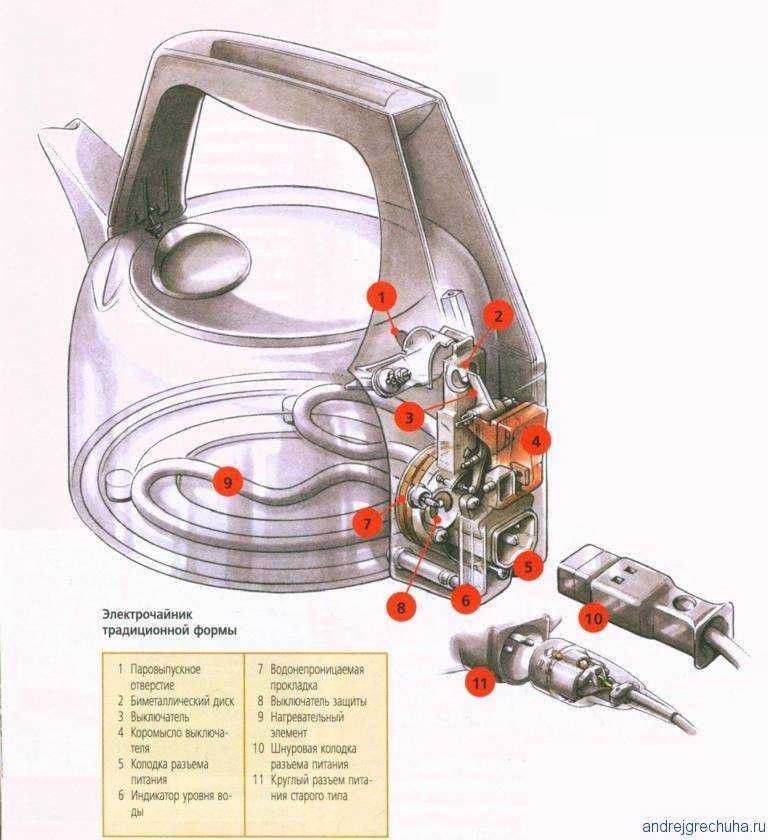

Устройство электрочайника

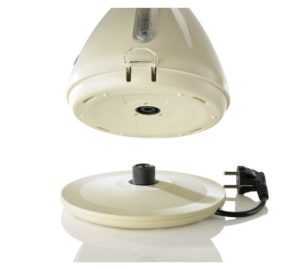

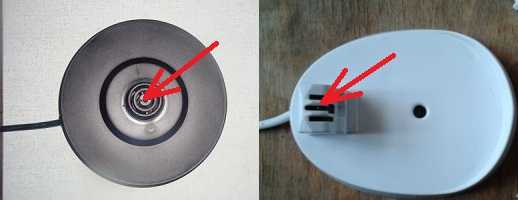

Подставка электрического чайника

В своей конструкции подставка имеет три электрических контакта — два подпружиненных в концентрических канавках и один в центре. Центральный контакт (под штырь) — это соединение с заземляющим проводником РЕ. Два других (медные пластинки) — подают напряжение на чайник (220 В).

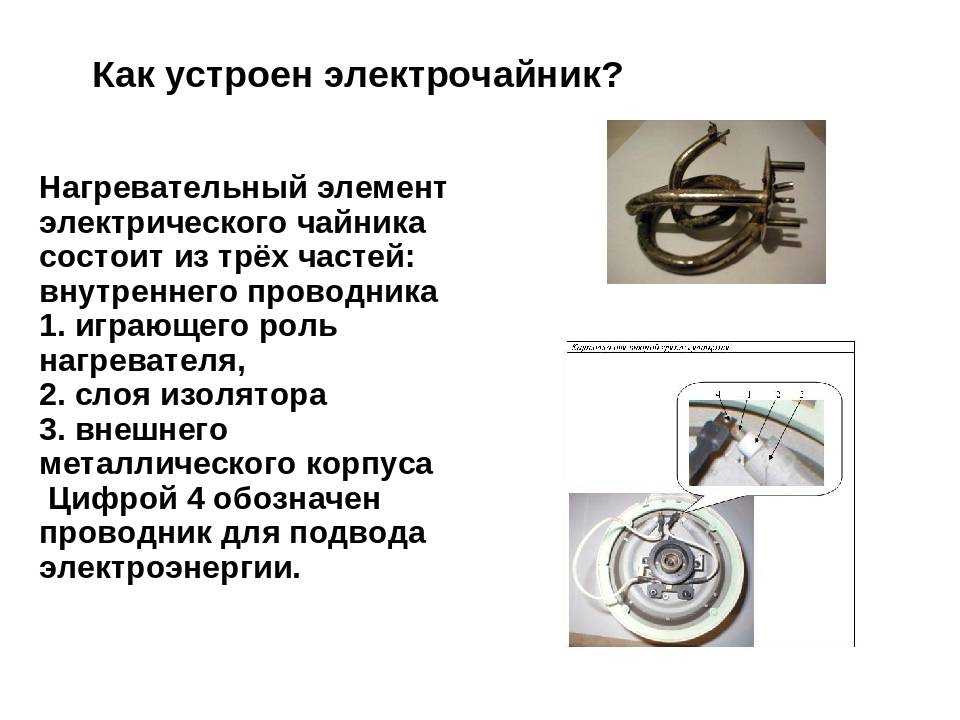

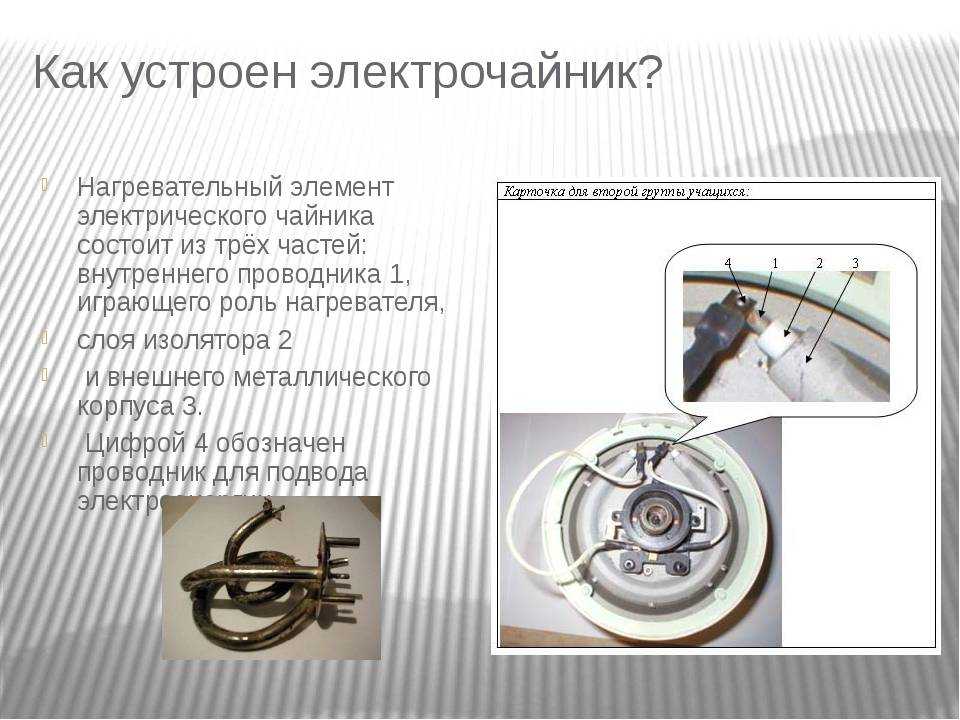

Нагревательный элемент (ТЭН)

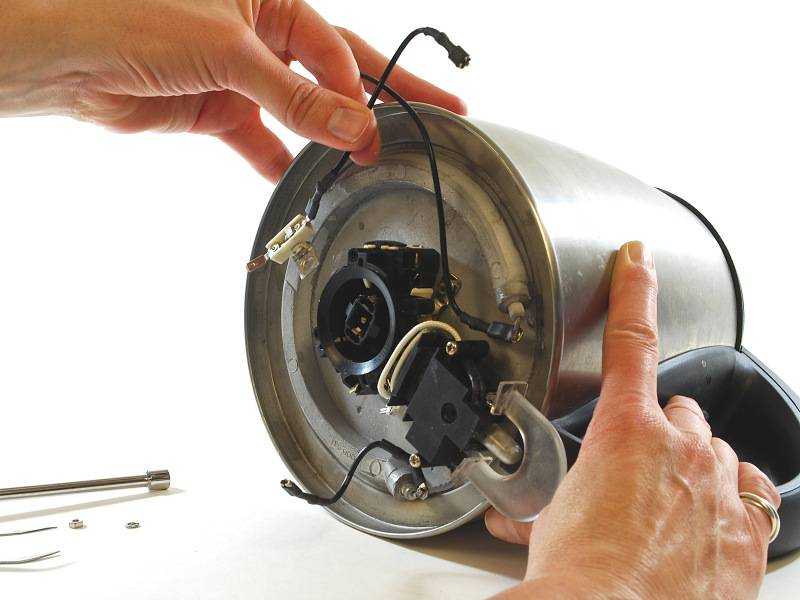

Если снять крышку электрочайника, то на его дне мы увидим нагревательный элемент. Он либо открытый (изогнутый ТЭН), либо закрытый (металлический диск).

На концах нагревательного элемента имеются изолированные керамикой от корпуса выводы для подачи питающего напряжения. К ним приварены контактной сваркой стальные плоские контакты, на которые надеваются накидные клеммы.

Включение и защита чайника

Для подачи напряжения на нагревательный элемент (включение чайника) в ручке прибора имеется электрический выключатель с размыкающимся и замыкающимся контактами.

Для защиты чайника от перегрузок в сети в нем устанавливается тепловое реле. Оно чаще всего совмещается в выключателем, расположенным в ручке электроприбора. Реле отключает напряжение в случае короткого замыкания, скачков напряжения и нагрева электрических проводов.

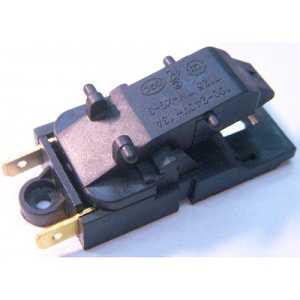

Также для защиты электрочайника в нем устанавливается термостат. Он располагается, как правило, рядом с нагревательным элементом. Его задача отключить прибор в случае чрезмерного нагрева ТЭНа — забыли налить воду в чайник или она выкипела. Термостат представляет собой биметаллическую пластину, которая изгибается при сильном нагреве, что приводит к размыканию контактов.  Как только пластина остывает, она снова замыкает контакты.

Индикатор включения электрочайника

В большинстве моделей чайников в основании или на клавише включения устанавливают индикатор включенного состояния. Это чаще всего светодиодная лампочка, напряжения на один контакт которой подается через выключатель чайника. Т.е. мы включаем прибор — загорается лампочка, прибор отключен — лампочка не горит.

Это что касается электротехнической составляющей конструкции электрочайника. Теперь поговорим немного о его других элементах.

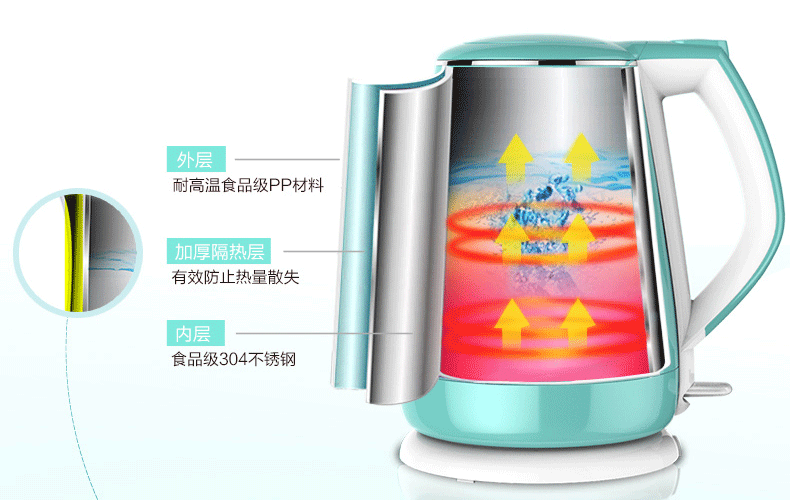

Корпус электроприбора

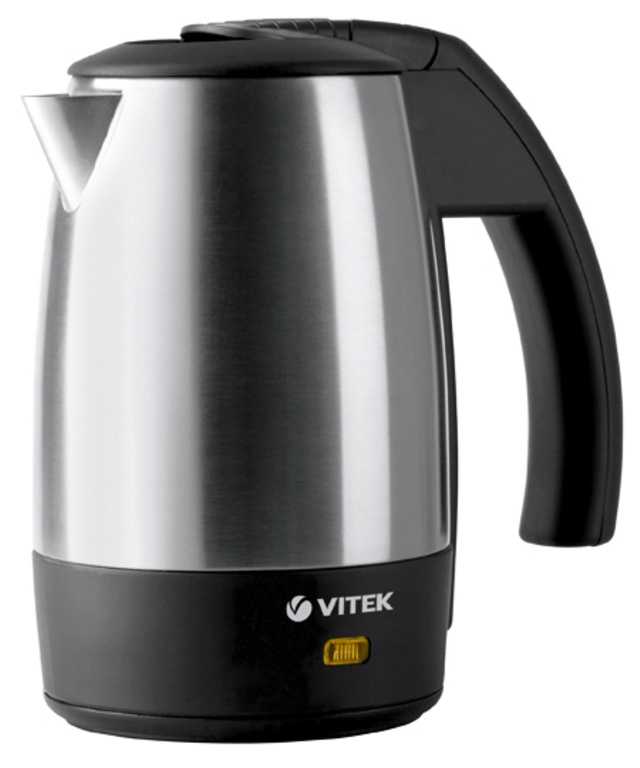

Корпус электрического чайника может быть выполнен из пластика, стекла или металла. Более дешевые из пластика, более дорогие модели — из стекла.

Подставка прибора, как правило, выполняется из того же материала, что и сам чайник.

В более простых и дешевых моделях колбой для воды служит сам корпус электрочайника. В более «продвинутых» кроме корпуса существует и колба (металлическая или стеклянная). Она располагается внутри корпуса, но не касается его, тем самым обеспечивая пространство между колбой и корпусом. Данное пространство обеспечивает сохранение высокой температуры воды долгое время. Т.е. чайник — это еще и термос.

Как отличить хороший чайник от плохого?

А как быстро отличить по-настоящему европейский чайник от откровенно китайской подделки на него? Не обращая внимания на цену, конечно

Посмотрите на его контактную группу.

Ошибка №2
Выбор чайника без системы размыкания.

Что такое система размыкания? Когда вы снимаете чайник под напряжением с основания, а затем заново ставите его на цоколь, он не должен автоматически включаться.

Отсутствие подобной защиты уже должно заставить вас насторожиться.

И еще по поводу контактной группы.

Ошибка №3
Никогда не ставьте эл.чайник в раковину, когда набираете в него воду.

Из-за соприкосновения с влажной поверхностью происходит постепенное окисление контактов. Эта оксидная пленка приводит к увеличению переходного сопротивления и к дополнительному нагреву.

От нагрева оксидная пленка растет еще больше, что провоцирует лавинообразный эффект. По итогу контакты в один прекрасный момент просто плавятся.

Самыми лучшими контактными группами считаются изделия от Strix и Otter.

Ищите соответствующее клеймо непосредственно на разъемах.

Ошибка №4
Всякие Jitai, Zuanbao, Liang и другие китайские названия — это плохой выбор.

Марки Strix и Otter запатентованы и производителям для их использования в своих изделиях приходится нести дополнительные затраты. Как вы сами понимаете, дешевый кухонный прибор содержать в себе такую начинку уже не будет.

Меры предосторожности

Перед тем, как начать пользоваться чайником, следует внимательно ознакомиться с инструкцией по эксплуатации. Если по каким-либо причинам она отсутствует,  необходимо придерживаться следующих правил.

1. Никогда не включайте прибор, если количество воды в нем не превышает минимально допустимое значение. В противном случае это приведет к сгоранию электросхемы.
2. Для бесперебойной работы прибора рекомендуется использовать отдельную розетку.
3. Никогда не накрывайте корпус чайника другими предметами.
4. Если сетевой провод вышел из строя или был поврежден, прекратите пользование устройством.
5. Регулярно производите чистку внутренней поверхности, предварительно отключив прибор от электросети.

Принцип работы и ремонт электрочайника |

Автор DUNDUK На чтение 3 мин. Опубликовано 07.06.2018

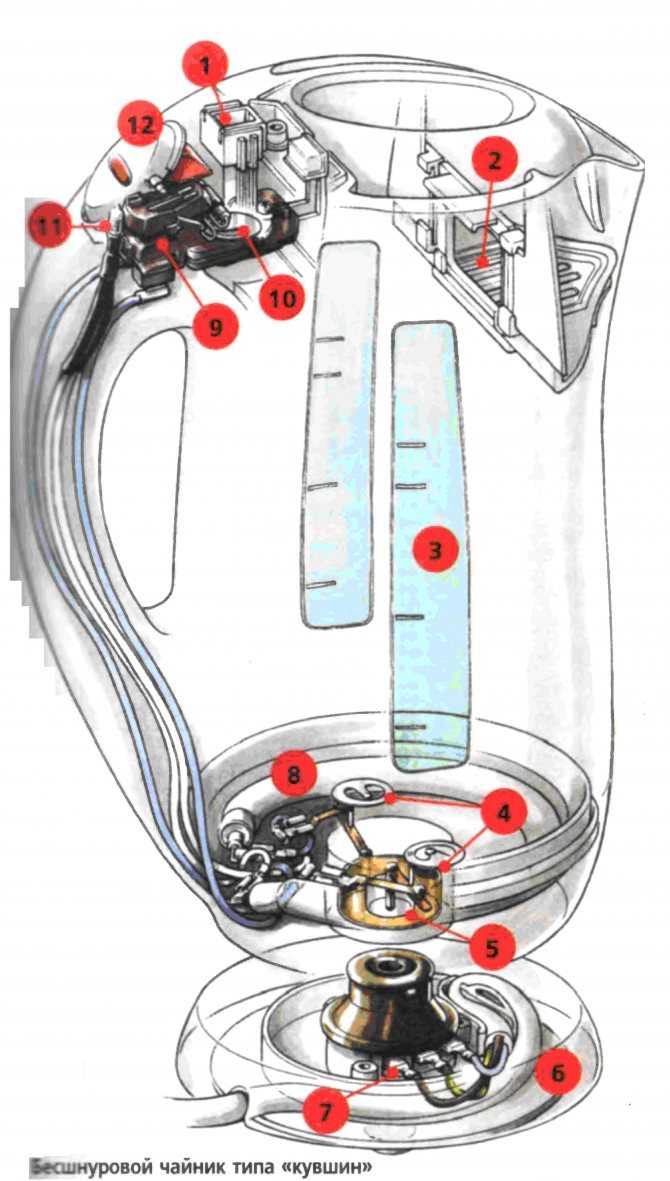

Сейчас широкое применение получили беспроводные электрические чайники. Вот их мы и рассмотрим более детально.

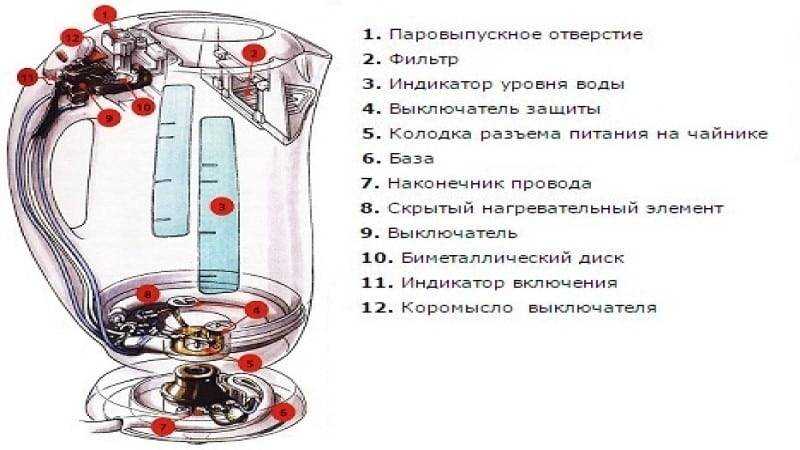

Электрочайник состоит из корпуса, нагревательного элемента (ТЭН), автоматического выключателя и подошвы с электрошнуром.

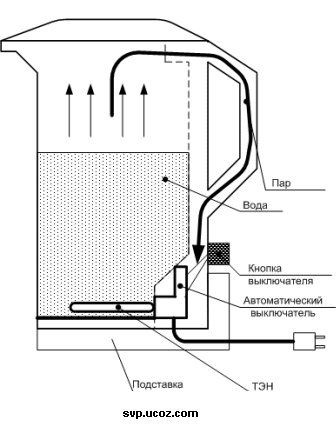

Принцип работы электрочайника

При нажатии на кнопку выключателя  на ТЭН подаётся, через электрошнур и контакты на подошве, напряжение и вода в чайнике начинает нагреваться. После того как вода закипит, пар поступает к автоматическому выключателю через ручку чайника или трубку в корпусе. Пар нагревает биметаллическую пластину в выключателе, при нагревании она изгибается и чайник отключается.

Воду в электрочайник обязательно необходимо наливать по уровню. На корпусе чайника есть метки: MIN (минимум) и MAX (максимум). Если воды в чайнике будет больше чем MAX, то она при кипении будет выплёскиваться из него. А если воды будет меньше MIN, то вы можете перегреть ТЭН, который выйдет из строя.

Перед тем как включать электрочайник необходимо убедиться, что крышка чайника плотно закрыта. Иначе пар будет выходить через неплотно закрытую крышку и биметаллическая пластина на выключателе не изогнётся, и не отключит электрочайник. В данном случае вода выкипит, что приведёт к перегоранию ТЭНа и повреждению корпуса чайника.

Электрические чайники выпускают с нагревательным элементом (ТЭН) в виде диска и в виде спирали. Советую покупать чайник, где ТЭН в виде диска. Вода в электрочайнике с данным нагревательным элементом быстрее нагревается, т.к. поверхность соприкосновения у неё с ТЭНом больше, чем у чайников со спиралевидным ТЭНом. Желательно покупать чайник, у которого нагревательный элемент выполнен из нержавеющей стали. Она не так сильно подвержена образованию накипи.

При выборе электрического чайника так же следует обратить внимание и на подставку, где расположены контакты, и куда входит шнур электропитания. Приобретайте электрочайник, где контакты расположены в центре подставки, а не с боку

Такие контакты более надёжны.

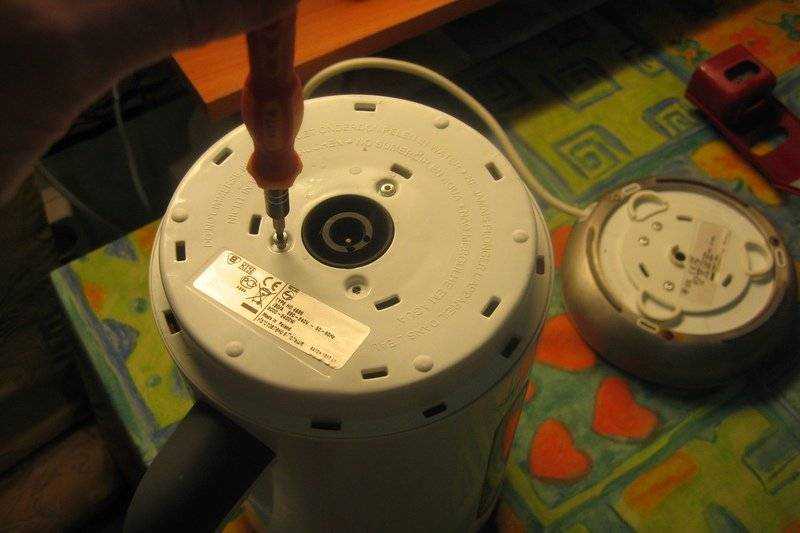

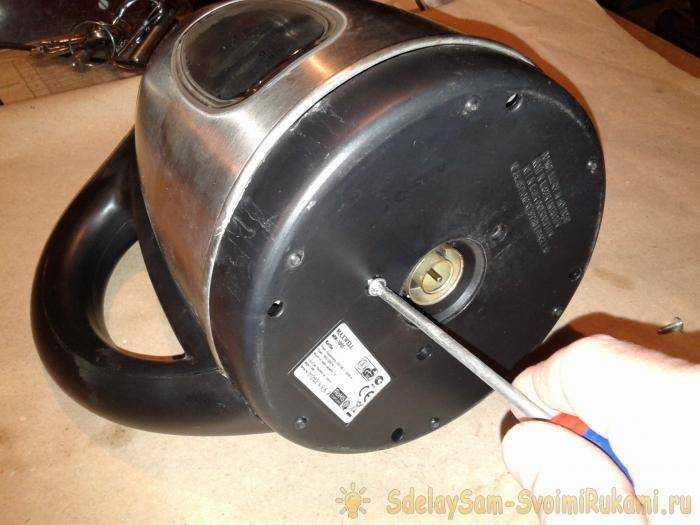

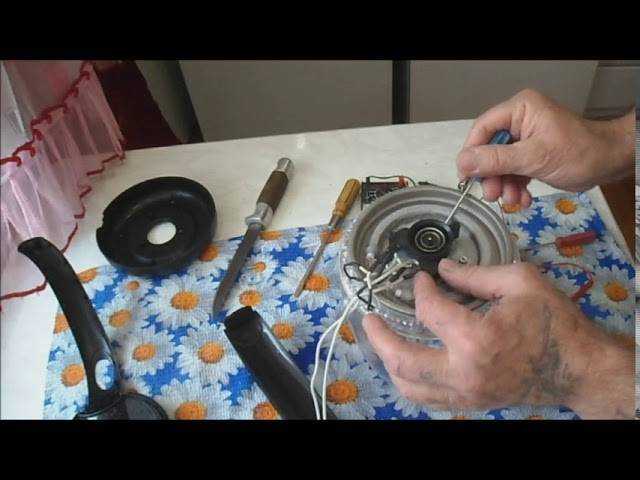

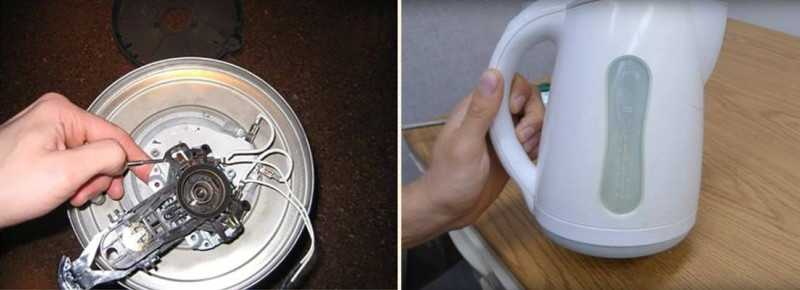

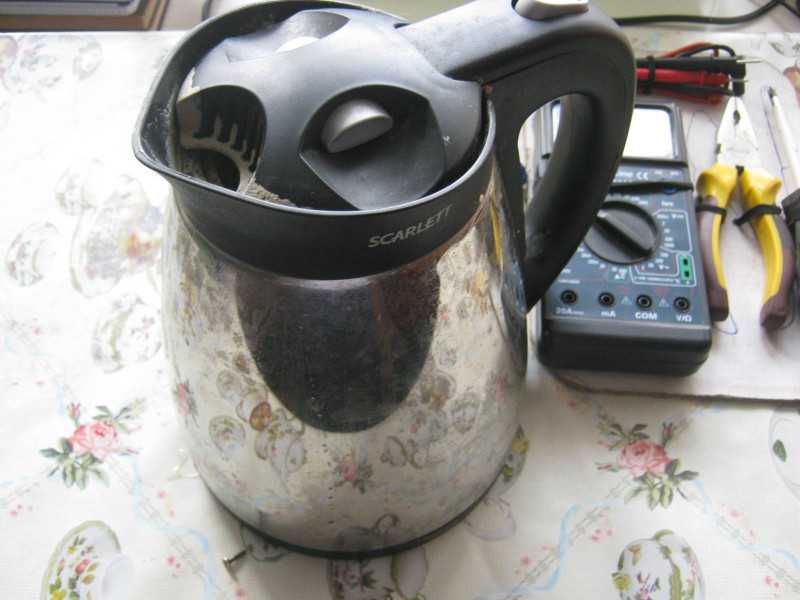

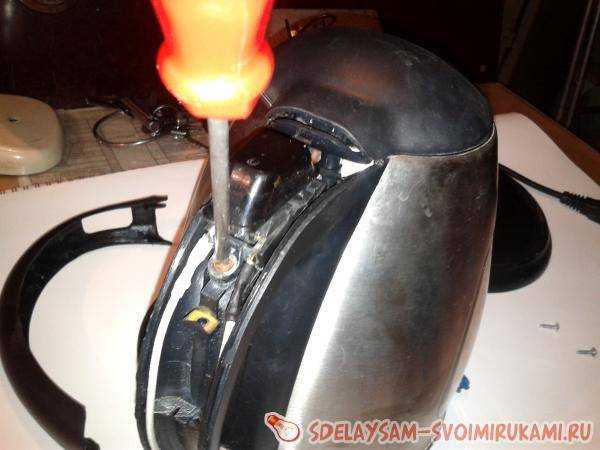

Ремонт электрочайника

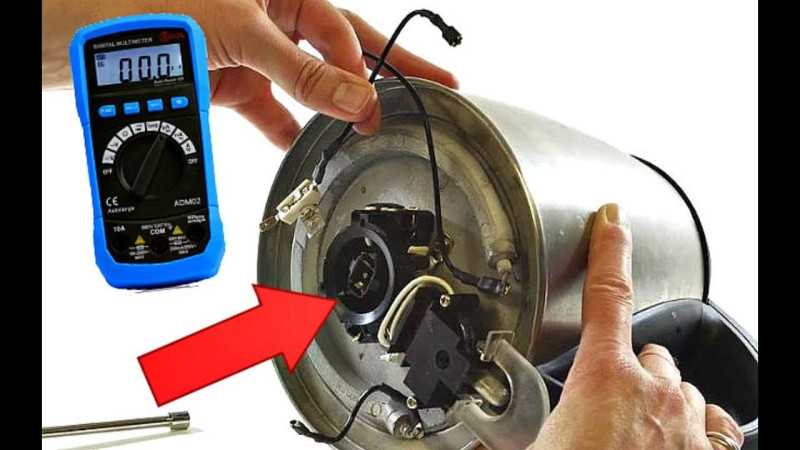

Если чайник перестал нагревать воду, то отключите питание и вылейте воду из него. Затем переверните электрочайник и включите кнопку автоматического выключателя. С помощью электротестера или «электробрехунка» проверьте целостность цепи между крайними контактами на основании чайника. Если электротестер показал сопротивление около 60 Ом, или сработал зуммер (на минимальном значении сопротивления), или загорелась лампочка (6 В) на прозвонке, то сам электрочайник исправен. Проверяем контакты на подставке и электрошнур. Контакты либо заменяем, либо зачищаем. Неисправный электрошнур лучше заменить.

Если электротестер показал отсутствие сопротивления на контактах, то необходимо разобрать электрочайник. Следует проверить сопротивление на контактах ТЭНа, отсоединив от них провода. Если сопротивление есть, то ТЭН исправен. Необходимо заменить выключатель, неисправен он. Если сопротивления нет, то необходимо заменить нагревательные элемент (ТЭН).

Ещё одна неисправность чайника, которая очень часто встречается. Если электрочайник начал выключаться раньше, чем закипает вода в нём, то всё дело в накипи на самом нагревательном элементе. Его необходимо почистить. Если накипи много, то произведите сначала механическую чистку ТЭНа, а затем прокипятите несколько раз воду в чайнике  с лимонной кислотой. Помогает.

Удачи и приятного чаепития!

Лучшие производители электрических чайников – какую фирму выбрать

Производством электрических чайников обычно занимаются компании, выпускающие бытовую и кухонную технику, и качество этих их изделий в большинстве случаев находится примерно на том же уровне, что всего остального.

1. Таким образом, лучшие производители чайников следующие:
2. Bosch, Philips, Tefal – в бюджетном и среднем ценовом сегменте. Они даже пластиковые чайники качественными делают;
3. DeLonghi, Vitek (оригинальный) – в среднем и топовом ценовом сегменте;
4. KitchenAid – признанный лидер в топовом ценовом сегменте.
5. Также можно выделить компании Redmond и Panasonic, но это среди производителей термопотов.

! В следующих статьях наши эксперты рассказывают, как правильно выбрать чайник для плиты и секреты выбора хлебопечки.

Как устроен электрический чайник, как он работает, разновидности ТЭН

Электрочайники наравне с другими бытовыми приборами прочно вошли в нашу повседневную жизнь. Трудно найти квартиру или офис, в котором бы его не было.

Принцип работы электрического чайника

Несмотря на огромнейший выбор моделей, устроены они все одинаково и достаточно просто. Понимая принцип работы, можно даже починить электрочайник самостоятельно, если возникнет такая необходимость.

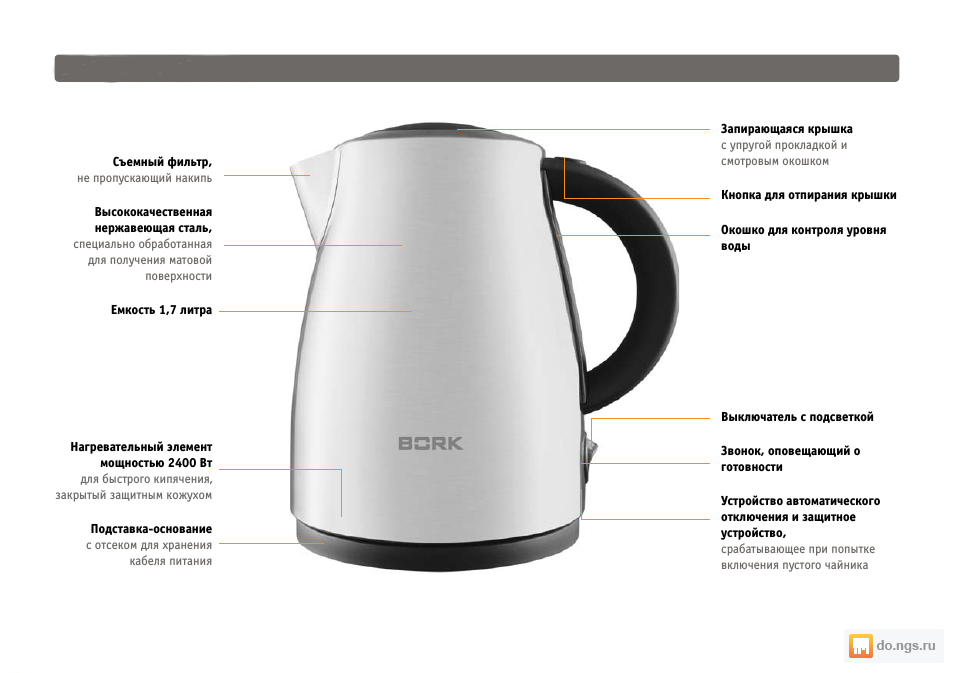

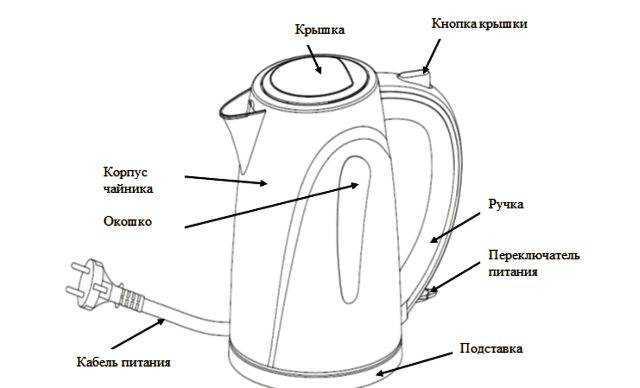

Устройство чайника элементарное:

• Корпус,
• Подставка,
• Нагревательный элемент,
• Стеклянная колба,
• Термостат.

Итак, рассмотрим, как же работает этот бытовой прибор. Внутрь корпуса наливают холодную воду, устанавливают на подставку и вставляют вилку в розетку. Далее включают прибор кнопкой или клавишей, которая может находиться как под ручкой, так и над ней, или быть встроена в крышку.

Потом начинает свою работу нагревательный элемент, расположенный в нижней части прибора. Вода нагревается до кипения и преобразовывается в пар, который оказывает действие на биметаллические пластины. Данные пластины в автоматическом режиме как раз и отключают электрочайник. Как видите, механизм абсолютно простой.

Для изготовления корпуса чаще всего используется термостойкая пластмасса или нержавеющая сталь, также достаточно распространены модели со стеклянным корпусом, реже керамические. К недостаткам пластиковых чайников можно отнести неприятный запах при нагревании и менее презентабельный вид. В то же время корпус из металла или стекла сильнее нагревается, и, случайно дотронувшись до него, можно обжечься.

Керамические модели тяжёлые и легко разбиваются. Объём ёмкости для воды, как правило, составляет от 1,5 до 2 литров.

Подставка представляет собой круглую платформу с контактом посередине. Через этот контакт нагревательный элемент подключается к электросети. Соответственно, снимая чайник с подставки, вы размыкаете контакты и автоматически отключаете его.

Из дополнительных элементов может присутствовать фильтр от накипи, который находится в носике чайника и представляет собой мелкую сетку.

Чем больше мощность чайника, тем быстрее закипает вода. Оптимальной считается мощность около 2000 Вт.

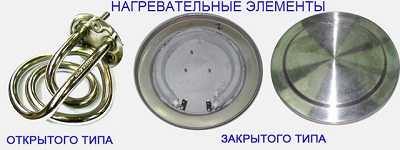

Разновидности ТЭН

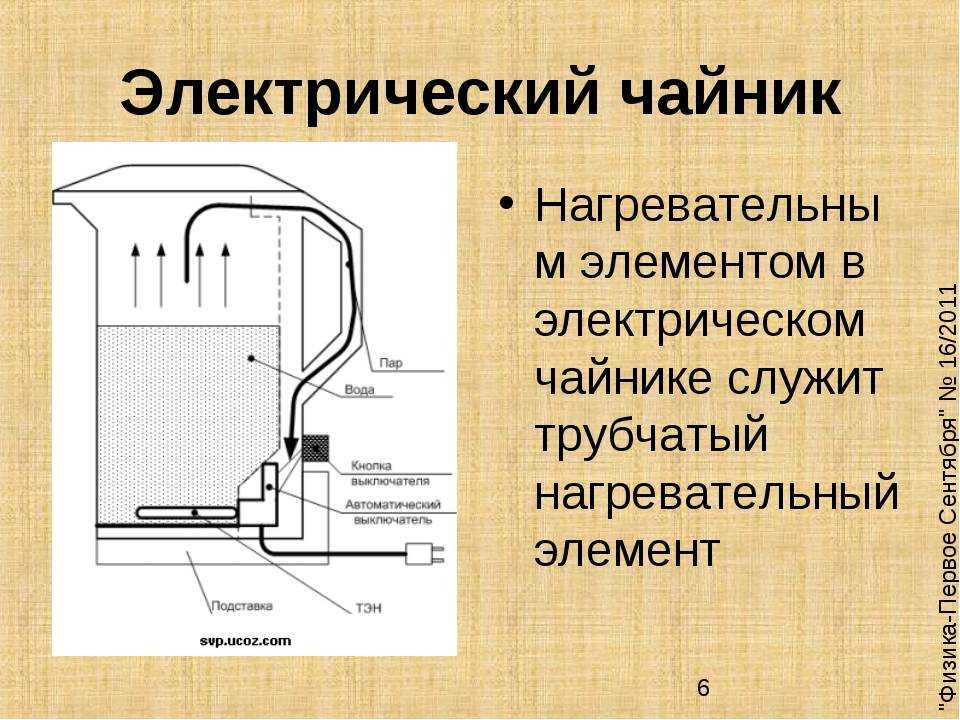

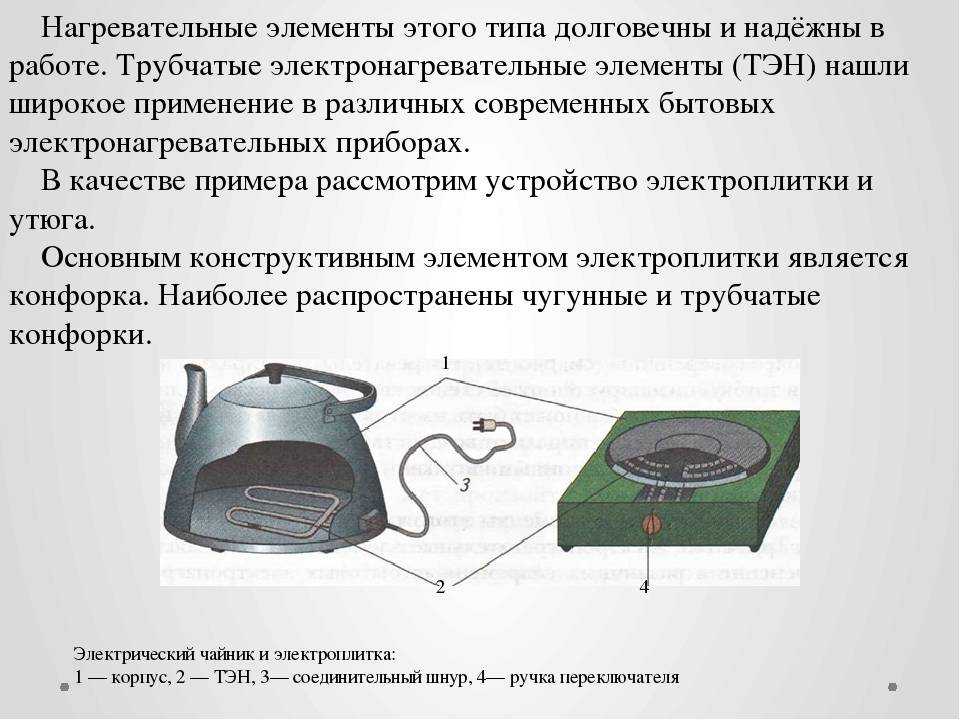

Главным нагревательным элементом электрочайника является трубчатый электрический нагреватель (ТЭН). Он может быть выполнен в одном из 2 следующих вариантов:

1. Открытая спираль из нержавеющей стали, которая располагается внизу корпуса и постоянно соприкасается с водой. Такой тип ТЭНов преобладает в более дешёвых моделей. Для этих приборов характерно образование накипи внутри корпуса, которую приходится периодически чистить.
2. Диск, расположенный внутри корпуса и не имеющий непосредственного контакта с водой. Преимуществом такого варианты является отсутствие накипи на стенках ёмкости для воды и на ТЭНе устройства, соответственно эти модели легче мыть. Однако приборы такого типа относятся к более дорогой категории.

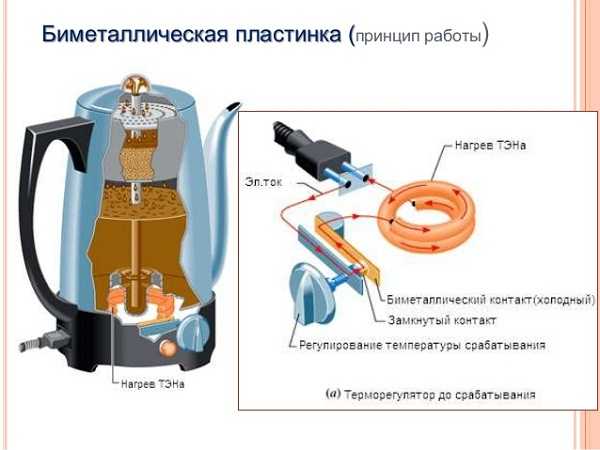

Механизм автоматического отключения

Во всех современных моделях электрочайников предусмотрена функция автоматического отключения. Многих забывчивых людей она спасает от сгорания прибора и от возникновения пожара в помещении. Эта функция срабатывает, когда прибор включили, а воду налить забыли.

Действие её элементарное, нагревается корпус ТЭНа и начинает нагревать биметаллическую пластину, когда температура превысит максимально допустимое значение, пластина изогнётся и разомкнёт контакты, выключив чайник.

Внимание! Если чайник кипит длительное время и не отключается, проверьте, плотно ли закрыта крышка прибора

Система защиты от перегрева

Если же механизм автоматического отключения по какой-то причине не сработает, в этом случае предусмотрена в современных приборах защита от перегрева. Как это работает: ТЭН нагревается далее, затем начинает плавиться специальный штифт, который одним концом упирается в корпус ТЭНа. Он становится меньшего размера и размыкает контакты. Однако если эта защита сработает, то ваш чайник уже больше работать не будет.

Подсветка и индикация включения

В большинстве чайников имеется индикатор включённого состояния. Он срабатывает при нажатии клавиши включения, и даст вам знать, если забыли вставить вилку прибора в розетку или плохо установили чайник на подставку. Эта функция может быть реализована в виде неоновой лампочки, установленной в основании или клавише включения, или в виде светодиодной подсветки воды.

И в заключение совет; не доводите воду до полного закипания и своевременно производите очистку прибора от накипи, и тогда чай будет радовать вас своим неповторимым вкусом и ароматом.

Принцип работы и электрическая схема

Перед тем, как приступить к диагностике, ремонту бытового чайника, потребуется выяснить, из каких узлов он состоит, как работает. Несмотря на обилие предложений под разными марками, все электрические приборы данной категории имеют схожее устройство. В них входят следующие части:

• корпус;
• индикатор включения;
• нагревательный элемент;
• система управления (кнопка включения, термостат);
• подставка с сетевым шнуром и контактной группой.

Соединения во внутренней коммуникационной цепи осуществляются посредством накидных клемм, реже – пайкой. После установки заполненного водой чайника на подставку и нажатия клавиши происходит замыкание питающих цепей прибора. Это сопровождается световой индикацией, сигнализирующей, что все работает. Если на данном этапе нет контакта между подставкой и днищем прибора – неисправен выключатель, ничего не получится.

Далее установленный в нижней части нагревательный элемент (спиральный или дисковый) постепенно доводит воду в резервуаре до кипения. После закипания автоматика отключает питание нагревателя (лампочка гаснет с характерным щелчком). Если в чайнике недостаточно воды или его случайно включили пустым, также должна сработать система защиты, обесточив цепи питания.

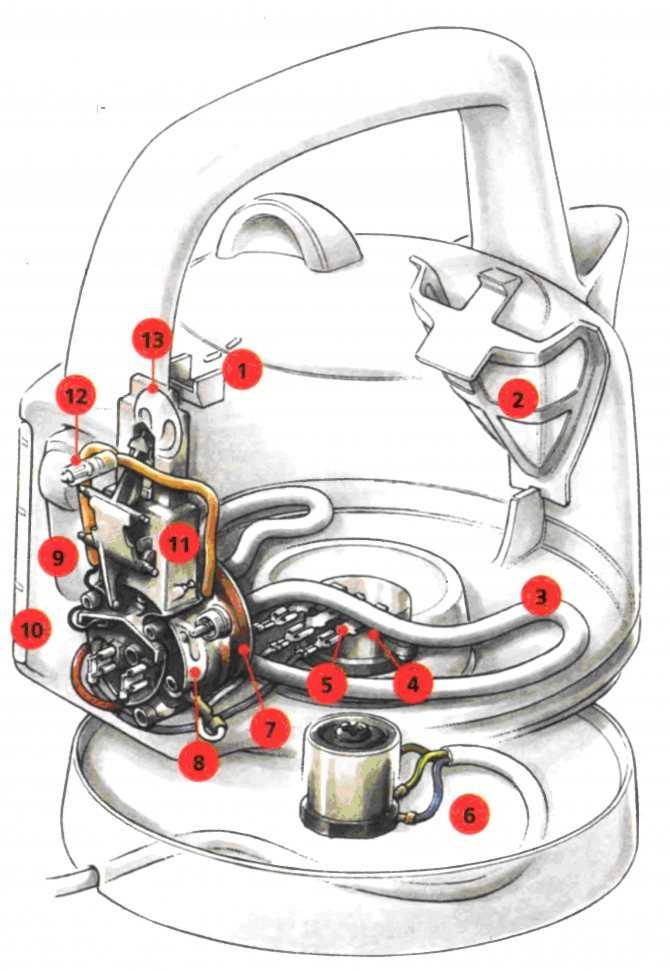

Устройство узлов электрочайника

И старые модели со спиральными ТЭНами, и новые – с дискообразными, остаются схожими по принципу действия, наличию основных узлов. В них обязательно будут присутствовать нагревательный элемент, клавиша включения и блок защиты. Без них чайник не заработает.

Система защиты от перегрева

Данный узел необходим для обеспечения требований противопожарной безопасности. Если бы его не было, то при недостаточном уровне воды, включении пустого чайника непременно бы наступило возгорание. А так специальная контактная группа обесточит нагревательный элемент.

В качестве рабочего инструмента для нее используется специальная пластина из 2 металлов, реагирующая на нагрев. Нормальное положение – замкнуто, при перегреве биметалл деформируется, разрывает цепь питания, отключая ТЭН. Производителями бытовой техники применяется ряд типовых решений данного узла. И во всех используются биметаллические датчики, надежные и действенные.

Единственный недостаток тепловой защиты – необходимость ждать, пока остынет и примет первоначальное положение рабочая часть. После этого чайник опять готов к работе.

Система автоматического отключения при закипании воды

Еще один ответственный узел, без которого невозможна нормальная работа чайника. Процедура, к которой настолько привыкли, что не обращают внимания, – автоматическое выключение прибора после нагрева воды. Производители не случайно делают в инструкциях по эксплуатации акцент на наливании в колбу жидкости до четко обозначенного уровня (соответствует номинальной емкости). От этого зависит срабатывание автовыключателя под действием струи пара.

Индикация включения и подсветка

В каждой модели есть световой индикатор включения: без него сложно определить состояние прибора. Это лампочка, сблокированная с контактами «главной» кнопки. Подсветка не является обязательной функцией. Некоторые производители встраивают ее в качестве дополнительной опции. Работает она синхронно с включением (выключением) чайника.
