Электрическая проводка двухэтажного дома

Что нужно для создания проекта электроснабжения?

Чтобы начать работы над проектом электроснабжения, проектировщикам понадобится информация – техническое задание – от которого они и будут отталкиваться. Что должно в нем быть, зависит от масштабов и назначения здания или помещения, для которого создается документ.

Если это обычная квартира или дом, то здесь могут понадобиться лишь пожелания хозяина по размещению розеток, светильников и другого оборудования. Желательно, чтобы все было схематично нанесено на бумагу.

Если речь идет о магазине, торговом зале, складе или заводском цехе, то все немного серьезнее. Здесь понадобиться и план здания, схематическое расположение оборудования, его максимальная потребляемая мощность, информация о том, в каких условиях будут производиться работы, схемы других инженерных коммуникаций. Всё это – примерный перечень. Уточнит его та организация, которая будет выполнять проект.

Попытка экономии на проекте электроснабжения – достаточно сомнительное предприятие. Последствия в виде проверок надзорных органов, неправильной работы оборудования, разногласий с поставщиком электроэнергии – лишь малая часть проблем. При отсутствии проекта и халатном монтаже могут пострадать люди. Поэтому будет лучше довериться проверенной компании-проектировщику, которая составит документ с учетом всех отраслевых норм и пожеланий заказчика.

План внутренней электрической сети в частном доме

Прежде чем составлять схему, где будет указано месторасположение кабелей и проводов, необходимо составить детальный план размещения бытовой техники, приборов освещения и другого электрооборудования как в самом доме, так и на территории домовладения. Принципиальная схема электропроводки в частном доме разрабатывается основываясь именно на этих данных. Допустим, если в жилых комнатах достаточно нескольких розеток для подключения маломощной бытовой техники, то в кухню и ванную комнату необходимо заводить несколько отдельных линий для обеспечения электричеством мощных стиральных машин, микроволновых печей и так далее.

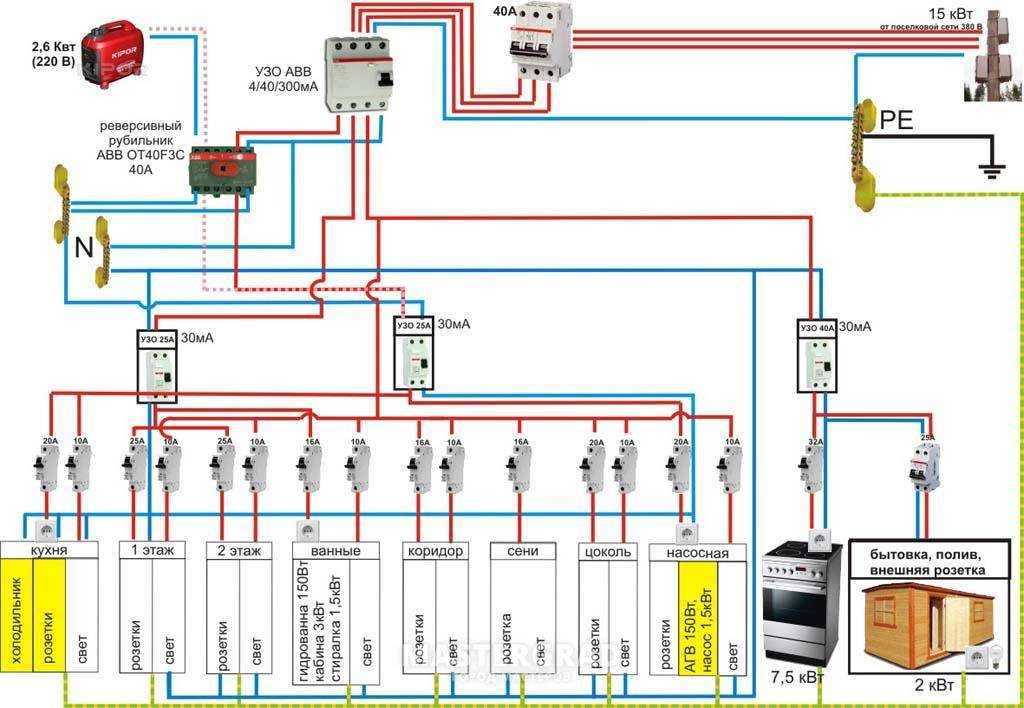

На основании этого плана разрабатывается принципиальная схема разводки электропроводки. Она считается основополагающим документом для проведения монтажных работ и закупки всех необходимых комплектующих и материалов. Схема дает возможность точно рассчитать длину необходимого кабеля и проводов, их сечение, количество разветкоробок, выключателей, розеток и других элементов электропроводки. Она не позволит запутаться при выполнении работ по монтажу и ошибиться в выборе комплектующих изделий по техническим характеристикам. Поэтапный план разработки схемы электропроводки в частном доме приведен ниже.

1. На первом этапе необходимо определиться с типом электрической проводки. Существует всего два варианта: скрытая или наружная. Первый вид самый распространенный. В этом случае провода и кабели укладывают в специальные штробы, прорезанные в стенах, полах или потолке, после чего они замуровываются цементным раствором или другими строительными материалами. Наружная разводка, весьма популярная в далеком прошлом, сейчас используется в тех случаях, когда не рекомендуется прокладывать каналы в несущих конструкциях дома, а именно в деревянных строениях из бруса, оцилиндрованного бревна и так далее.
2. Далее следует разделить всю электропроводку по группам потребления. Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Каждая из линий прорисовывается на отдельном листе с указанием размеров помещений, толщины перегородок и стен и так далее. В заключительной фазе этого этапа, по подготовленным данным, рисуется общий план электропроводки частного дома со всеми элементами сети. Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.

Разрабатывая принципиальную схему электроразводки в частном доме, следует знать, что современные СНиП обязывают исполнителя планировать проводку раздельно по комнатам, с разделение линий розеток и осветительных приборов. Это связано с требованиями безопасной эксплуатации электрических сетей. К тому же по комнатное разделение внутренней проводки более удобно в эксплуатации. При проведении ремонтных работ нет необходимости обесточивать весь дом, достаточно отключить от сети одну комнату.Разделение внутренней сети электроснабжения на линии по мощности и группам потребления позволяет использовать электрооборудование и кабельную продукцию с соответствующими техническими характеристикам. Например, для линии освещения можно применять провод с сечением 1.5 мм² и автоматический выключатель на 16 А. Этого достаточно для нормального функционирования нескольких светильников. А вот для подключения розеток необходимо использовать кабель с сечением 25 мм², соответственно и автомат большей мощности на 25 А. Все это позволяет оптимизировать технические характеристики всей внутренней сети и сократить затраты на приобретение материалов и оборудования.

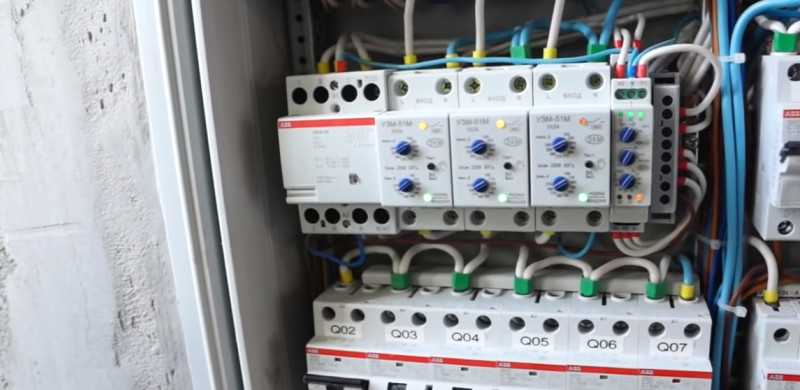

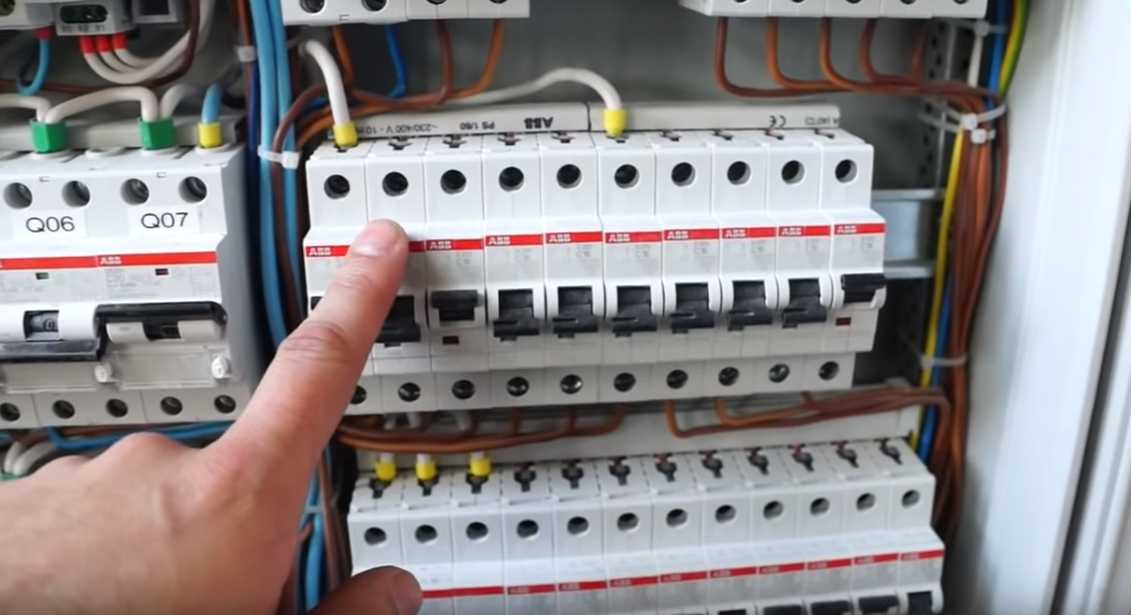

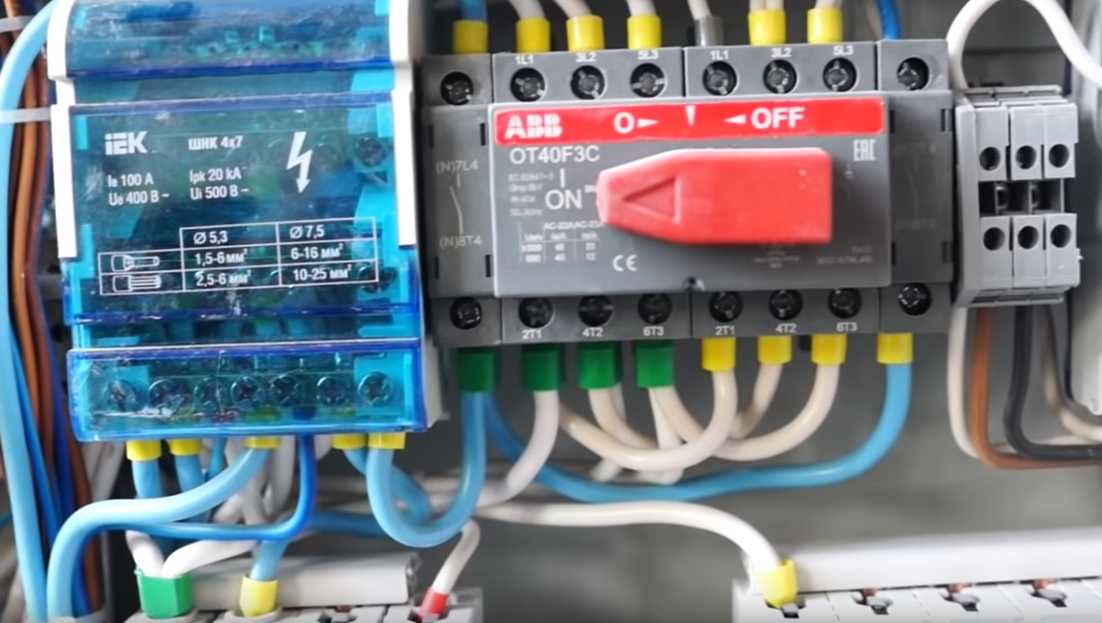

Все линии проводов и кабелей подходят к электрическому распределительному щиту. Для каждой из них устанавливается автоматический выключатель соответствующей мощности и если необходимо УЗО (устройство защитного отключения). Электрощит является неотъемлемой частью всей системы внутренней проводки и его необходимо включать в принципиальную схему электроразводки в частном доме, квартире или на даче. Для частного дома, возможно, потребуется включить в схему электропроводки стабилизатор напряжения, так как параметры электрического тока, очень часто бывают нестабильными.

Организация внешнего электроснабжения

После получения ТУ необходимо обратиться в профильное бюро, специалисты которого разработают проект в соответствии с актуальными положениями СНиП и ПУЭ. При этом в технических условиях должна быть отражена следующая информация:

• общая мощность подключения, разрешенная местной сетью;

• сечение прокладываемых линий;

• марка используемых соединителей;

• другие важные сведения.

Заказчику нужно не отстраняться от этого процесса, а принимать в нем посильное участие, чтобы сразу быть в курсе возникающих особенностей и нюансов.

В большинстве случаев выдаются ТУ, позволяющие подключаться воздушным способом. Компания поступает так, чтобы предотвратить хищение электроэнергии и сократить сопутствующие потери на ее транспортировку. Эти же цели актуальны и для потребителя, которому следует установить на фасаде здания (или на опорном элементе) ШУЭ. Помимо всего прочего, такое решение упростит фиксацию расходов, сделает маловероятным какие-либо махинации и облегчит финансовый учет потраченных кВт.

Сечение и марка вводного кабеля

Согласно действующим нормам, используемый провод должен обладать такими параметрами:

• диаметр от 10 мм2 (медная жила) / от 16 мм2 (алюминиевая);

• длина линии – от 25 м (рассматривается в качестве отдельного участка, переброшенного от столба электросети сети к загородному дому).

Если последнее условие не выполняется,следует выбрать шнур тоньше – от 4 и 10 мм2 соответственно.

Конкретный выбор необходимо осуществлять, ориентируясь на ПУЭ, в зависимости от системы, а также от особенностей PEN-проводника (в частности, от того, есть ли разделение на PE и N или же оно отсутствует). И это еще одна причина довериться специалистам: они понимают, чему отдать предпочтение в конкретной ситуации.

Пример проводки

Нужно выбрать диаметр линии, исходя из актуального значения длительно допустимого тока и способа монтажа. Тот же ВВГ, один из самых популярных вариантов, сможет выдерживать до 80 А, если будет переброшен воздушным способом, но если его проложить в трубе, данный показатель снизится до 50 А.

Необходимо учесть появление погрешности: если она достигнет примерно 40%, как в описанном только что случае, это станет ярчайшим свидетельством того, насколько важно использовать специализированную литературу во время принятия решений.

Проект электрики дома: выбираем тип провода

• При внешнем подключении по воздуху наиболее распространенными являются ВВГ и АВВГ, также свою нишу занял СИП, так как он самонесущий.

• При подземном вводе специалисты сегодня чаще всего используют ВБбШв либо его «собрата», но уже с алюминиевой жилой – АВБбШв.

Важный момент – расстояние в 25 м от столба до фасада. Выше мы писали, что делать, если оно будет меньше, но что предпринять, если оно окажется больше?

 В этом случае понадобится установить дополнительную опору – с тем расчетом, чтобы линия располагалась на высоте от 2,5 или 2,75 м над уровнем земли (изолированная и нет соответственно).

Все соотношения между диаметром кабеля и величинами длительно допустимой нагрузки представлены в ПУЭ. Хотя штудировать правила устройства и другую тематическую справочную литературу все-таки не обязательно. Обладая нужным опытом, специалисты определяют сечение рациональным путем, отдавая предпочтение одному из стандартных вариантов в 10, 16 или 25 мм2.

Главное, чтобы при этом удовлетворялись минимальные требования по току, который должен быть 50, 70 или 85 А при подземном монтаже и 80, 100, 140 А – при воздушном соответственно.

Расчет потребляемой энергии при проектировании электрических сетей в доме

Прежде всего необходимо выяснить, сколько потребляют все те приборы, которые будут использоваться в быту. Эта информация представлена в паспортах техники, так что ознакомиться с ней не проблема (да и всегда можно просто загуглить характеристики какой-то конкретной модели телевизора или холодильника).

Затем нужно воспользоваться формулой:

I = P/UxCos φ, в которой

• P – мощность подключенного оборудования, Вт,

• U – напряжение, то есть 230 или 400 В,

• Cos φ, то есть сдвига фаз между двумя предыдущими параметрами.

Последняя величина принимается в значении 1, если не подключены промышленные агрегаты, а в бытовых сетях учитывается только при наличии реактивной нагрузки. Как это? При использовании электроинструмента, двигателя, лам высокого/низкого давления – в таких случаях он чаще всего равен 0,83-0,89 (хотя не обязательно).

План внутренней электрической сети в частном доме

Прежде чем составлять схему, где будет указано месторасположение кабелей и проводов, необходимо составить детальный план размещения бытовой техники, приборов освещения и другого электрооборудования как в самом доме, так и на территории домовладения. Принципиальная схема электропроводки в частном доме разрабатывается основываясь именно на этих данных. Допустим, если в жилых комнатах достаточно нескольких розеток для подключения маломощной бытовой техники, то в кухню и ванную комнату необходимо заводить несколько отдельных линий для обеспечения электричеством мощных стиральных машин, микроволновых печей и так далее.

На основании этого плана разрабатывается принципиальная схема разводки электропроводки. Она считается основополагающим документом для проведения монтажных работ и закупки всех необходимых комплектующих и материалов. Схема дает возможность точно рассчитать длину необходимого кабеля и проводов, их сечение, количество разветкоробок, выключателей, розеток и других элементов электропроводки. Она не позволит запутаться при выполнении работ по монтажу и ошибиться в выборе комплектующих изделий по техническим характеристикам. Поэтапный план разработки схемы электропроводки в частном доме приведен ниже.

1. На первом этапе необходимо определиться с типом электрической проводки. Существует всего два варианта: скрытая или наружная. Первый вид самый распространенный. В этом случае провода и кабели укладывают в специальные штробы, прорезанные в стенах, полах или потолке, после чего они замуровываются цементным раствором или другими строительными материалами. Наружная разводка, весьма популярная в далеком прошлом, сейчас используется в тех случаях, когда не рекомендуется прокладывать каналы в несущих конструкциях дома, а именно в деревянных строениях из бруса, оцилиндрованного бревна и так далее.
2. Далее следует разделить всю электропроводку по группам потребления. Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Каждая из линий прорисовывается на отдельном листе с указанием размеров помещений, толщины перегородок и стен и так далее. В заключительной фазе этого этапа, по подготовленным данным, рисуется общий план электропроводки частного дома со всеми элементами сети. Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.

Разрабатывая принципиальную схему электроразводки в частном доме, следует знать, что современные СНиП обязывают исполнителя планировать проводку раздельно по комнатам, с разделение линий розеток и осветительных приборов. Это связано с требованиями безопасной эксплуатации электрических сетей. К тому же по комнатное разделение внутренней проводки более удобно в эксплуатации. При проведении ремонтных работ нет необходимости обесточивать весь дом, достаточно отключить от сети одну комнату.Разделение внутренней сети электроснабжения на линии по мощности и группам потребления позволяет использовать электрооборудование и кабельную продукцию с соответствующими техническими характеристикам. Например, для линии освещения можно применять провод с сечением 1.5 мм² и автоматический выключатель на 16 А. Этого достаточно для нормального функционирования нескольких светильников. А вот для подключения розеток необходимо использовать кабель с сечением 25 мм², соответственно и автомат большей мощности на 25 А. Все это позволяет оптимизировать технические характеристики всей внутренней сети и сократить затраты на приобретение материалов и оборудования.

Все линии проводов и кабелей подходят к электрическому распределительному щиту. Для каждой из них устанавливается автоматический выключатель соответствующей мощности и если необходимо УЗО (устройство защитного отключения). Электрощит является неотъемлемой частью всей системы внутренней проводки и его необходимо включать в принципиальную схему электроразводки в частном доме, квартире или на даче. Для частного дома, возможно, потребуется включить в схему электропроводки стабилизатор напряжения, так как параметры электрического тока, очень часто бывают нестабильными.

Какие бывают проекты и для чего они нужны

При наличии определенных условий, будущему потребителю в первую очередь предлагается типовой или стандартный проект электроснабжения частного дома. В этом случае для подключения к внешним энергетическим ресурсам используются действующие жилые дома и промышленные предприятия.

В большинстве случаев типовой проект электроснабжения оказывается очень неудобным для заказчика:

• В нем не отображена внутренняя разводка домашней сети.
• При наличии нестандартной планировки жилого или производственного здания, может потребоваться внесение изменений в типовой проект, чтобы он соответствовал требованиям нормативных документов.
• Такие проекты предназначены в основном для типовых новостроек, с минимальным количеством точек. Поэтому рекомендуется изначально составлять проект, полностью соответствующий индивидуальным особенностям здания, запросам и потребностям хозяев.

Индивидуальный проект электроснабжения дома считается наиболее приемлемым и удобным для потребителей. В нем предусматриваются схемы размещения проводки и всей домашней сети, оборудование и расположение электрощита, определение всех необходимых материалов, в соответствии с запланированными работами. Стоимость индивидуального проектирования лишь незначительно превышает цену типовых разработок, однако предоставляемые удобства и качество исполнения полностью оправдывают эту несущественную разницу. Необходимость составления проекта электроснабжения для частного дома продиктована определенными обстоятельствами, связанными, в первую очередь, с последующей эксплуатацией домашней электрической сети:

• Схема электросетей, прилагаемая к проекту, понадобится при монтаже дополнительной проводки в случае увеличения используемых мощностей. То же самое касается и замены изношенных проводов и кабелей.
• Обеспечение безопасности в процессе эксплуатации. В каждом частном доме устанавливается вводный автомат, ограничивающий потребление электроэнергии в пределах допустимой мощности. Если же мощность превышает допустимое значение, автоматическое устройство просто обесточивает объект. Замена автомата на более мощный может быть выполнена только специалистами и в этом случае проектная документация поможет определить места, где располагается скрытая электропроводка. Таким образом, удастся избежать короткого замыкания и сохранить в целости всю электрическую сеть.

Программы для рисования электрических схем

Но есть три основные схемы электропроекта, но которых базируется, не только весь проект, но и вся будущая работа электромонтажников или электриков. Она выполняется тогда, когда возникает необходимость ввести серьезные изменения в проект по результатам обследования действующей электроустановки и выявления несоответствий существующим нормативам и правилам.
Помимо расчетных и исполнительных, однолинейные схемы бывают такие: структурные — содержат общие данные про электроустановку, которая выражается в указании связей силовых элементов, в частности, трансформаторов, линий электропередач, точек врезки и многого другого; функциональные — их делают преимущественно с целью абстрактной передачи действий механизмов, к которым присоединяется электроснабжение, также указывается их взаимодействие друг с другом и то, как они влияют на общее положение дел с точки зрения безопасности.
Можно выделить несколько замечательных бесплатных программ для черчения электросхем в доме и квартире на русском языке: Компас электрик. По своей сути особо принципиальных различий между ними нет, за исключением назначения каждого из видов

Важно знать, что все указанные элементы и размеры должны быть точными и четкими.
Поэтому, по окончании работ, заказчик получает не только схему, но и рекомендации по устранению дефектов, выявленных при обследовании. От такой схемы будут зависеть электромонтажные работы, безопасная эксплуатация электросети.
Можно выделить несколько замечательных бесплатных программ для черчения электросхем в доме и квартире на русском языке: Компас электрик

При ее правильном составлении обеспечивается полная электро- и пожарная безопасность для людей и объектов.

Новые технологии проектирования

Однолинейные схемы бывают исполнительные и расчетные В зависимости от вида электросхемы, этапы ее создания будут различны: В исполнительной электросхеме первым шагом построения будет составление расчетно-вычислительных материалов. До точки подключения эксплуатационную ответственность несет поставщик электроэнергии владелец сетей , после нее — потребитель электроэнергии. Расчетная однолинейн ая электрическая схема выполняется для объектов нового строительства. Это автоматы, УЗО, контакторы, выключатели и прочие части электросети. Подобная однолинейная схема электроснабжения того или иного жилого и нежилого объекта является ключевым документом, который отвечает за эксплуатационную ответственность разных сторон.

Однолинейная электрическая схема электроснабжения Для упрощения чертежей и их восприятия применяются различные методики. Такое подключение отлично демонстрирует однолинейная схема трансформатора КТП : Фото — однолинейная схема трансформатора КТП Примеры того, что должна включать однолинейная типовая схема электроснабжения поликлиники, квартиры, загородного или дачного дома , завода или прочих помещений: Точку, где объект подключается к электрической сети; Все ВРУ вводно-распределительные устройства ; Точку и марку прибора, который используется для подключения помещения в большинстве случаев, нужны также параметры щита ; Нужно не только начертить кабель питания, но и отметить на схеме его сечение и марку, иногда мастера помечают номинал; Проект должен содержать данные про номинальные и максимальные токи оборудования, которое используется на объекте. Общее представление о линейной схеме электроснабжения Схема — это изображение в графике каких — либо элементов конструкции, указанные на чертежах. От такой схемы будут зависеть электромонтажные работы, безопасная эксплуатация электросети.

Но при этом однофазная проводка обозначается одной линией с одним штрихом. На ней указано все, что нужно электромонтажнику для устройства электропроводки квартиры, кроме привязки розеток и светильников по месту установки. Цифра в такой схеме отвечает за определение количества фаз, а перечеркнутая косыми отрезками линия — это определение фазы.
Как читать электрические схемы. Урок №6

Обзор частых ошибок проектирования

Недочеты в схеме или планировании работы влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании электросети. Результатом может стать выход из строя дорогого оборудования, а что еще хуже – электротравма одного из жильцов.

Каких ошибок следует избегать:

• использовать некачественную продукцию без маркировки и сертификации;
• производить расчеты «один-в-один» – любые технические изделия и материалы необходимо приобретать с запасом;
• закладывать в проект монтаж обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
• в деревянных домах планировать применение закрытой проводки – более сложной и подчиняющейся списку требований ПУЭ;
• проектировать коммутацию в одной распределительной коробке низковольтных и мощных силовых проводов;
• планировать соединение проводов опасными для дальнейшего обслуживания и эксплуатации скрутками; лучший вариант – готовые клеммы;
• составлять цепи из алюминиевых и медных проводов, а также использовать алюминиевую проводку.

Некоторые ошибки касаются неправильных расчетов. Например, штробы под кабель при закрытом способе монтажа должны закладываться на глубину 2-2,5 см, не меньше.

Неправильно располагать распределительные коробки внизу или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной потолочной плиты

Нельзя подключать заземление розеток с помощью шлейфа, производить заземление на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электрическую проводку в доме, обратитесь в проектную организацию. Специалисты выедут на место и составят схему разводки, опираясь на конкретные условия монтажа.

DIALux

Эта функциональная программа создана для проектирования освещения улиц и интерьеров помещений. В интерактивном режиме специалисты могут планировать размещение оборудования, в том числе различных фильтров и окрашенных материалов. Готовые сцены удобно просматривать в виде выполненных с фотографической точностью 3D-моделей.

DIALux позволяет создавать фильмы, имитирующие прогулки по спроектированному пространству. В основе программы лежит надежная и современная технология вычисления необходимых для качественного освещения параметров. Работа с DIALux не вызывает затруднений даже у молодых специалистов. Для них предусмотрены пошаговые инструкции.

Типовой проект электроснабжения частного дома

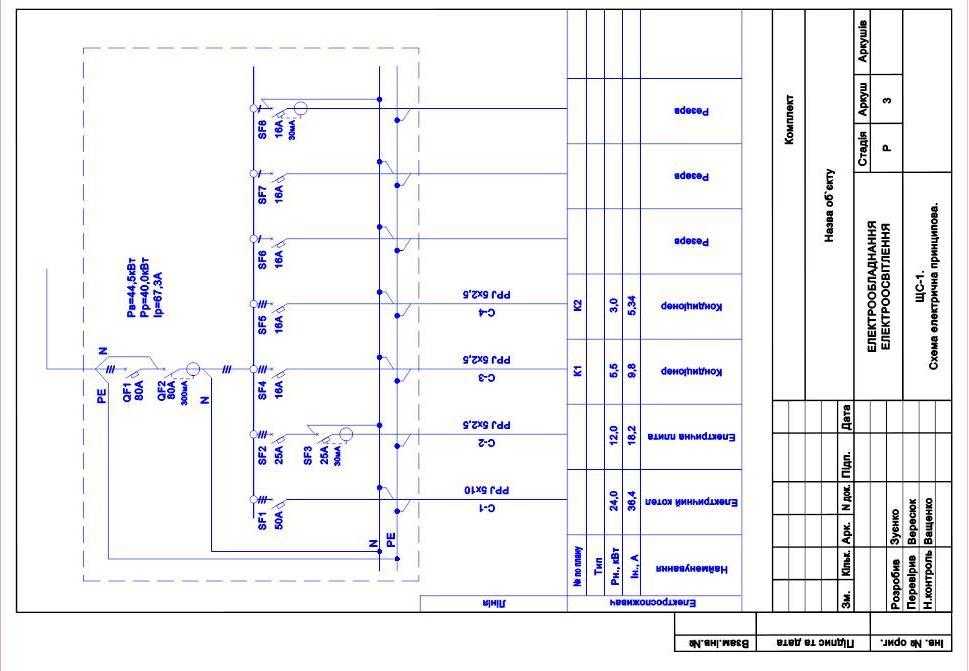

Однолинейная схема электроснабжения

Проект электроснабжения частного дома включает следующие обязательные документы:

• Однолинейная электрическая схема (включая распределительный щиток).
• План дома с обозначением мест расстановки оборудования, а также схемой местоположения розеток и осветительных приборов.
• Схема отводов за пределы дома, обустраиваемых с целью подключения внешних приборов или наружных хозяйственных построек.
• Расчетные данные по заземляющему контуру.
• План организации устройства защиты от молнии.
• Спецификация на защитное и контрольное оборудование (аппаратуру).
• Разрешительные документы, подтверждающие законность выполнения работ выбранной исполнителем проектной организацией.

Последний образец рабочего документа необходим, если потребуется согласование проекта с энергоснабжающей организацией.

Зачем нужен проект

Основное назначение типового проекта электрики в частном доме – определиться с расчетными данными по нагрузочным характеристикам внутренней сети. При этом учитываются индивидуальные особенности возводимого дачного домика или двухэтажного коттеджа. Согласно законодательству РФ проекта подключения электричества к частному дому не потребуется, если заявленная его хозяином потребляемая мощность не превышает 15 кВт (с учетом уже имеющейся).

При подаче заявления в «Энергосбыт» на типовое технологическое подключение достаточно предоставить расчет суммарной мощности потребления и однолинейную схему местного энергоснабжения. Однако некоторые региональные представители компаний, поставляющих энергию, указывают в договоре на необходимость подготовки электротехнического проекта. При этом предполагается, что в нем обязательно приводится схема электропроводки с обозначением конкретных потребителей и точных данных по прибору учета.
