Инвертор 12 220 повышенной мощности своими руками

Характеристики преобразователей

Перед покупкой надо знать, как выбрать преобразователь напряжения

Первое на что стоит обратить внимание – это его характеристики. Часто продавцы говорят неправильные показатели инвертора. Указывают его пиковую мощность, на которой прибор может работать несколько минут, после чего отключается от перегрева

Так рекламируют самые доступные преобразователи.

Указывают его пиковую мощность, на которой прибор может работать несколько минут, после чего отключается от перегрева. Так рекламируют самые доступные преобразователи.

Все преобразователи тока имеют следующие параметры:

Рабочую мощность;
КПД;
Тип охлаждения;
Затраты энергии при холостой работе;
Максимальное потребление тока на входе;
Защитные механизмы от КЗ, и перегрева;
Форма тока на выходе;
Уровень напряжения для питания.

Высокий КПД современных инверторов обусловлен импульсными контролерами, примененными в конструкции. Практически 95% энергии уходят на полезную нагрузку. Остальная часть, рассеиваясь в устройстве, и нагревает его.

В самых простых и доступных преобразователях изменяется синусоида тока. Она становится прямоугольная, а в дорогих и мощных приборах форма тока остается такой же плавной синусоидой, как и в стандартной розетке.

Иногда, мощности преобразователей напряжения может не хватать для запуска строительных инструментов. Например, если дрель потребляет 750Вт, то она не будет работать от инвертора в 1000Вт. Для решения этой проблемы продаются устройства плавного пуска.

Для автомобилей используются маломощные инверторы в несколько сотен ватт. Потому что аккумулятор не способен при больших нагрузках длительно работать.

Не рекомендуется использовать преобразователь на максимальных нагрузках. Его срок службы будет быстро сокращаться. Дорогие приборы имеют запас мощности, а в самых доступных этот показатель немного меньше того, что указан на корпусе.

Покупать устройство нужно на 20% мощнее предполагаемого потребления. Так же нужно интересоваться типом мощности указанной на корпусе. Она может быть:

номинальной;
продолжительной;
кратковременной.

В каких сферах применяется инвертор напряжения 12 220 В

При стабильном использовании аккумуляторной батареи происходит постепенное уменьшение уровня ее заряда. Преобразователь стабилизирует напряжение, если отсутствует электричество.

Инвертор 12 220 В, сделанный своими руками, позволит провести усовершенствование инженерных сооружений в любом помещении. Значение мощности устройств, преобразующих ток, выбирают согласно от общих величин эксплуатируемых нагрузок. Процессы потребления мощности могут быть реактивными и активными. Реактивные нагрузки не полностью потребляют полученный объем энергии, из-за чего значение полной мощности является больше ее активного значения.

Инверторы с чистыми синусоидами применяются при подключении элемента, общая мощность которого составляет 3 кВт. Значительная экономия топлива обеспечивается использованием преобразователей напряжения и мини-электростанциями.

К конструкции инвертора присоединяют такие потребители, как:

систему сигнализации;
отопительный котел;
насосный аппарат;
компьютерную систему.

Где можно использовать эти устройства?

Самый простой тип инвертора напряжения 12-220 Вольт – это источники бесперебойного питания, используемые в компьютерной технике.

Но у них есть один большой недостаток – малая мощность, аккумулятора хватает ненадолго.

А если в быту используется устройство в паре с мини-электростанцией (даже ветряного типа), то стабильное питание обеспечено. Обычно инверторы можно встретить в таких конструкциях:

Охранных сигнализациях.
Котлах отопления.
Насосных станциях.
Компьютерных серверах и прочих системах.

Другими словами, они применяются там, где необходимо постоянно наличие питающей сети 220 Вольт. Бытовые стабилизаторы напряжения – это не что иное, как инверторы.

Только в них преобразуется переменное напряжение в постоянное, стабилизируется, после чего опять повышается до 220 Вольт.

Причем с помощью электрических полупроводниковых ключей и ШИМ-модулятора получается добиться практически идеальной синусоиды.

Удвоитель напряжения

На рисунке 1 показана схема питания светодиода с использованием принципа удвоения напряжения питания. Генератор низкочастотных импульсов выполнен на транзисторах разной структуры: КТ361 и КТ315.

Частота следования импульсов определяется постоянной времени R1C1, а продолжительность импульсов — постоянной времени R2C1. С выхода генератора короткие импульсы через резистор R4 подаются на базу транзистора VT3, в коллекторную цепь которого включен светодиод HL1 (АЛ307КМ) красного цвета свечения и германиевый диод VD1 типа Д9.

Между выходом генератора импульсов и точкой соединения светодиода с германиевым диодом подключен электролитический конденсатор С2 большой емкости.

В период продолжительной паузы между импульсами (транзистор VT2 закрыт и не проводит ток) этот конденсатор заряжается через диод VD1 и резистор R3 до напряжения источника питания. При генерации короткого импульса транзистор VT2

открывается. Отрицательно заряженная обкладка конденсатора С2 оказывается соединенной с положительной шиной питания. Диод VD1 запирается. Заряженный конденсатор С2 оказывается подключенным последовательно с источником питания.

Суммарное напряжение приложено к цепи светодиод — переход эмиттер — коллектор транзистора VT3. Поскольку тем же импульсом транзистор VT3 отпирается, его сопротивление эмиттер — коллектор становится малым.

Таким образом, практически удвоенное напряжение питания (исключая незначительные потери) оказывается кратковременно приложенным к светодиоду: следует его яркая вспышка. После этого процесс заряда — разряда конденсатора С2 периодически повторяется.

Рис. 1. Принципиальная схема удвоителя напряжения для питания светодиода.

Поскольку светодиоды допускают работу при кратковременном токе в импульсе, в десятки раз превосходящем номинальные значения, повреждения светодиода не происходит.

Если необходимо повысить надежность работы светодиодных излучателей с низковольтным питанием и расширить диапазон напряжения питания в сторону увеличения, последовательно со светодиодом следует включить токоограничи-вающий резистор сопротивлением десятки, сотни Ом.

При использовании светодиода типа АЛ307КМ с напряжением начала едва заметного свечения 1,35… 1,4 В и напряжением, при котором без ограничительного сопротивления ток через светодиод составляет 20 мА, 1,6… 1,7 В, рабочее напряжение генератора, представленного на рисунке 1, составляет 0,8… 1,6 В.

Границы диапазона определены экспериментально тем же образом: нижняя указывает напряжение начала свечения светодиода, верхняя — напряжение, при котором ток, потребляемый всем устройством, составляет примерно 20 мА, т.е. не превышает в самых неблагоприятных условиях эксплуатации предельный ток через светодиод и, одновременно, сам преобразователь.

Как уже отмечалось ранее, генератор (рисунок 1) работает в импульсном режиме, что является с одной стороны недостатком схемы, с другой стороны — достоинством, поскольку позволяет генерировать яркие вспышки света, привлекающие внимание. Генератор достаточно экономичен, поскольку средний ток, потребляемый устройством, невелик

В то же время в схеме необходимо использовать хотя и низковольтный, но довольно громоздкий электролитический конденсатор большой емкости (С2)

Генератор достаточно экономичен, поскольку средний ток, потребляемый устройством, невелик. В то же время в схеме необходимо использовать хотя и низковольтный, но довольно громоздкий электролитический конденсатор большой емкости (С2).

Схема как сделать из постоянного тока переменный — Портал о стройке

Люди всего земного шара в настоящее время имеют возможность получить знания в различных технических направлениях. Нам всем остается лишь воспользоваться знаниями, современной имеющейся базой научных открытий как отечественных так и зарубежных ученых.

Чтобы получить необходимые знания для разрешения каких-либо технических вопросов, мы обращаемся к тому или иному источнику информации. Человек, допустим открывает учебник по электротехнике и получает различную техническую информацию, к примеру:

переменное напряжение является синусоидальным напряжением;
коллекторный двигатель может работать как от переменного так и от постоянного тока;
каждый диод обладает своим потенциальным барьером

и так далее.

И зачастую получается, что человеку трудно понять прочитанное. Он может запомнить информацию, но не осознавать того, что он прочитал. То-есть, кроме того что мы прочитали, нам необходимо понять явления физики.

Для чего нужен постоянный ток

Что из себя представляет постоянный ток? В чем различие между переменным и постоянным током? Чтобы нам ответить на эти и другие вопросы, — нам нужно вспомнить физику и электротехнику.

Постоянный ток — название происходит от самого слова постоянный, то-есть ток, в котором отсутствуют пульсации, — в отличие от переменного тока. К таким источникам энергии \постоянного тока\ относятся химические источники тока:

первичные источники;
электрохимические аккумуляторы.

Первичные источники тока — это различные батарейки \разового пользования\, не подлежащие своему восстановлению в первоначальное состояние — после их разрядки.

К электрохимическим аккумуляторам относятся различные типы аккумуляторов, способность которых проявляется в возвращении их в свое первоначальное химическое состояние в процессе воздействия электрического тока, — зарядки аккумулятора. Другими словами, зарядили:

аккумулятор авто;
аккумулятор шуруповерта;
аккумуляторы соединенные в батареи — для телефонной связи,

— в результате, получаем неоднократную возможность в их дальнейшей эксплуатации, эксплуатации источников постоянного тока.

Какие преимущества мы находим в применении постоянного тока? Данную электрическую энергию можно аккумулировать, допустим, для той же самой ветряной электростанции, — при отсутствии ветра.

Следовательно, вывод такой, что в приведенных источниках электрической энергии отсутствует частота, — в виду отсутствия пульсаций тока.

Где еще можно наблюдать применение постоянного тока? Постоянный ток необходим также для питания электродвигателей — работающих от постоянного тока. Электродвигатели постоянного тока применяются как тяговые двигатели, в которых допускается плавное вращение ротора, к примеру, в электровозе.

Вот мы и ответили на такой простой вопрос «для чего нужен постоянный ток».

Однополупериодный выпрямитель тока

Однополупериодный выпрямитель тока — это наиболее упрощенная схема выпрямления тока.

рис.1

рис.2

Рассмотрим две схемы, разница которых состоит в том, что в первой схеме однополупериодного выпрямителя тока, — параллельно нагрузке подключен конденсатор. Первая схема \рис.1\ состоит из:

и подключенной нагрузки ко вторичной обмотке трансформатора.

Во второй схеме однополупериодного выпрямителя тока, цепь вторичной обмотки трансформатора состоит из диода и подключенной нагрузки \рис.2\. В электротехнике, диоды состоящие в схеме, — еще называют вентилями. Если в своих описаниях схем Вы даете пояснение и заменяете слово «диод» словом «вентиль», — разницы не будет никакой.

На представленных кривых изменения напряжения \рис.1\ видно, что:

переменное напряжение в схеме наблюдается перед вентилем \диодом\;
после вентиля напряжение пульсирующее — положительной полярности

и после конденсатора, параллельно включенного перед нагрузкой, — напряжение выглядит как бы сглаживающим. То-есть конденсатор состоящий в схеме после диода, — сглаживает пульсацию. Поэтому, конденсаторы еще называют фильтрами.

Но для питания отдельных схем-блоков, к примеру в радиотехнике такие схемы выпрямления тока не подходят, так как пульсации будут создавать фон переменного тока, а это в свою очередь будет приводить к искажению звукового сигнала.

Для питания схем:

телевизоров;
транзисторных радиоприемников;
электронных приборов,

— схемы выпрямления, в целом состоят из так называемых реактивных элементов — дросселей и конденсаторов.

Стоимость

Усовершенствования схем инверторов

Приведенные в статье устройства крайне просты и по ряду функций не могут сравниться с заводскими аналогами. Для улучшения их характеристик можно прибегнуть к несложным переделкам, которые к тому же позволят лучше понять принципы работы импульсных преобразователей.

Увеличение выходной мощности

Все описанные устройства работают по одному принципу: через ключевой элемент (выходной транзистор плеча) первичная обмотка трансформатора соединяется с входом питания на время, заданное частотой и скважностью задающего генератора. При этом генерируются импульсы магнитного поля, возбуждающие во вторичной обмотке трансформатора синфазные импульсы с напряжением, равным напряжению в первичной обмотке, умноженному на отношение числа витков в обмотках. Следовательно, ток, протекающий через выходной транзистор, равен току нагрузки, помноженному на обратное соотношение витков (коэффициент трансформации)

Именно максимальный ток, который может пропускать через себя транзистор, и определяет максимальную мощность преобразователя

Следовательно, ток, протекающий через выходной транзистор, равен току нагрузки, помноженному на обратное соотношение витков (коэффициент трансформации). Именно максимальный ток, который может пропускать через себя транзистор, и определяет максимальную мощность преобразователя.

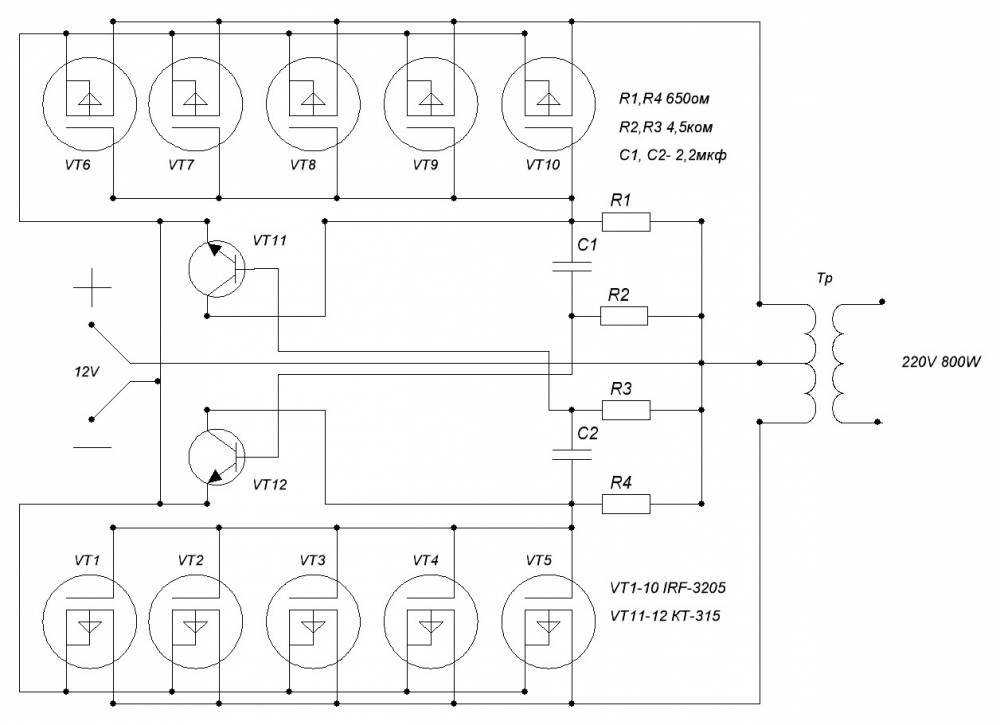

Существуют два способа увеличения мощности инвертора: либо применить более мощный транзистор, либо применить параллельное включение нескольких менее мощных транзисторов в одном плече. Для самодельного преобразователя второй способ предпочтительнее, так как позволяет не только применить более дешевые детали, но и сохраняет работоспособность преобразователя при отказе одного из транзисторов. В отсутствие встроенной защиты от перегрузок такое решение значительно повысит надежность самодельного прибора. Уменьшится и нагрев транзисторов при их работе на прежней нагрузке.

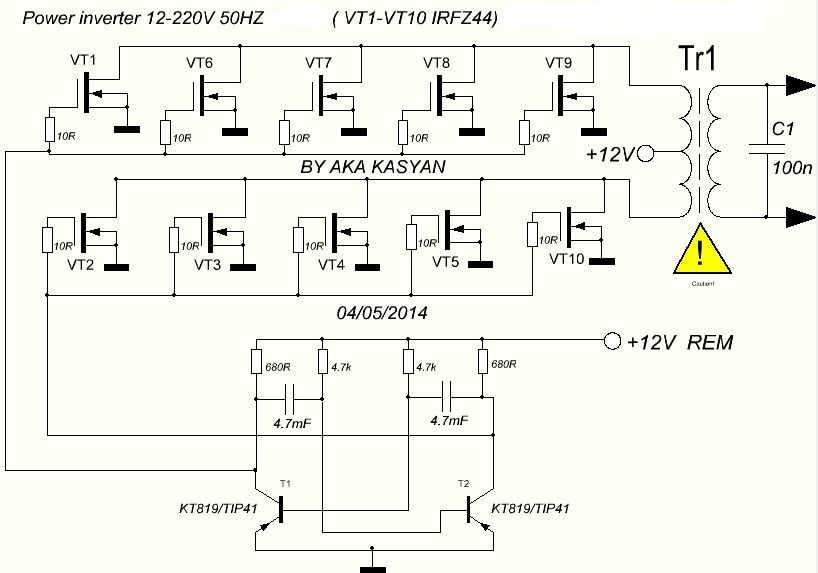

На примере последней схемы это будет выглядеть так:

Автоматическое отключение при разряде аккумулятора

Отсутствие в схеме преобразователя устройства, автоматически отключающего его при критическом падении напряжения питания, может серьезно подвести Вас, если оставить такой инвертор подключенным к аккумулятору автомобиля. Дополнить самодельный инвертор автоматическим контролем будет крайне полезно.

Простейший автоматический выключатель нагрузки можно сделать из автомобильного реле:

Как известно, каждое реле имеет определенное напряжение, при котором замыкаются его контакты. Подбором сопротивления резистора R1 (оно будет составлять около 10% от сопротивления обмотки реле) настраивается момент, когда реле разорвет контакты и прекратит подачу тока на инвертор.

ПРИМЕР: Возьмем реле с напряжением срабатывания (U_р) 9 вольт и сопротивлением обмотки (R_о) 330 ом. Чтобы оно срабатывало при напряжении выше 11 вольт (U_min) , последовательно с обмоткой нужно включить резистор с сопротивлением R_н, рассчитываемым из условия равенства U_р/R_о=(U_min—U_р)/R_н. В нашем случае потребуется резистор на 73 ома, ближайший стандартный номинал – 68 ом.

Конечно, это устройство крайне примитивно и является скорее разминкой для ума. Для более стабильной работы его нужно дополнить несложной схемой управления, которая поддерживает порог отключения гораздо точнее:

Регулировка порога срабатывания осуществляется подбором резистора R3.

Предлагаем посмотреть видео по теме

Правила установки и подсоединения

Грамотная инсталляция, подсоединение и последующее использование являются гарантией долгого и благополучного функционирования инвертора. Чтобы не разочароваться в приобретении, следуйте нижеперечисленным принципам:

Ставить только в не влажном месте;
Не допускать проникновения прямых солнечных лучей на устройство;
Не ставить инвертор рядом с отопительным оборудованием;
Не включать вблизи возгораемых предметов.

Как и любой сегодняшний прибор, инвертор для автомобиля оборудован специализированным защитным средством, защищающим его от сбоев либо неисправностей и сбоев напряжения более 12 В.

Средство автоотключения защищает от перегруженности и мгновенно активируется во время снижения напряжения. В случае КЗ прибор тоже выключится.

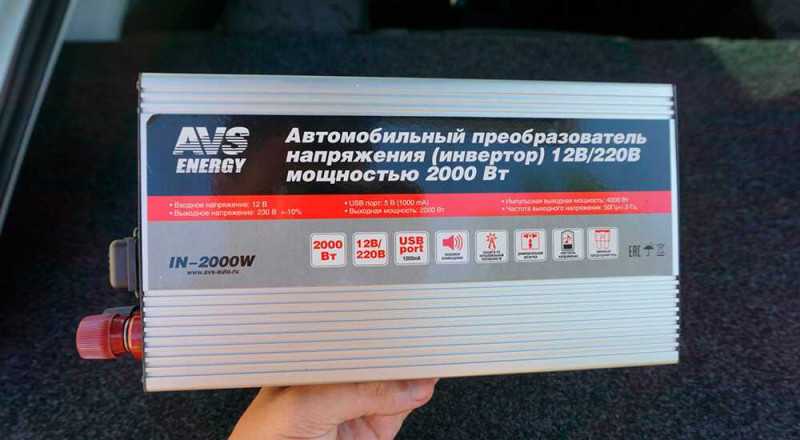

AVS IN-2000W

AVS IN-2000W – один из самых мощных в своём классе, подключаемый напрямую к АКБ. Оснащается не только розеткой 220В, но и USB-разъёмом, что предоставляет возможность одновременно подключать как ноутбук, так и зарядить телефон.

Это отличный выбор автомобильного аккумулятора для тех, кто часто оказывается в загородных условиях, – незаменимая вещь, которая станет источником питания даже для строительного инструмента.

Высокая надёжность указанного инвертора обеспечивается наличием встроенной схемы защиты, которая продлевает срок его эксплуатации и защищает от низкого или высокого входящего напряжения, короткого замыкания или неправильной полярности.

Классификация

Основными критериями классификации этих приборов являются мощность, форма тока и входное напряжение. Выбор конкретной модели зависит от целей, с которыми приобретается устройство.

Для подключения к автомобильному прикуривателю используются простейшие компактные преобразователи небольшой мощности. От них могут получать питание гаджеты с низким потреблением электроэнергии (телефоны, ноутбуки, вентиляторы, фонарики).

Мощность инвертора, включаемого в прикуриватель, не должна превышать 150 Вт. В противном случае можно вывести из строя всю электропроводку автомобиля.

Преобразователи для питания приборов мощностью от 150 Вт присоединяют напрямую к клеммам аккумулятора. Чтобы снизить потери КПД, не рекомендуется использовать «крокодильчики», которые входят в комплектацию некоторых моделей. Для стабильного и надёжного подключения больше подойдут медные клеммы с винтовым соединением.

Номинальная и пиковая мощность

При выборе преобразователя следует суммировать мощность всех потребителей, которые будут к нему подключены. К полученному результату прибавляют ещё 20%, так как прибор не сможет долго работать на пределе возможностей. Кроме того, возможны потери вследствие плохого контакта в соединениях или низкого качества кабеля. Также нужно учитывать ёмкость аккумулятора.

Рассчитывать мощность инвертора необходимо по двум характеристикам: номинальной и пиковой. Первая из них определяет нагрузку, под которой прибор может работать длительное время. У бытовых моделей она обычно составляет от 60 до 1000 Вт. Однако существуют модификации, у которых этот показатель превышает 1 кВт. С их помощью можно обустроить мобильную мини-электростанцию. Их целесообразно покупать, например, для подключения электроинструментов.

Пиковая мощность характеризует максимальную нагрузку, которую инвертор может выдержать в течение короткого промежутка времени. Она варьируется в пределах 150 – 10000 Вт. Ток, потребляемый некоторыми электроприборами при начале работы, в несколько раз превышает номинальное значение

Выбирая преобразователь, нужно обязательно обратить внимание на этот момент, иначе подключенное к нему оборудование может не запуститься

Мнение эксперта
Кузнецов Василий Степанович

Если устройство используется при работающем двигателе автомобиля, ток его нагрузки не должен быть выше тока, вырабатываемого генератором.

Для бытовых нужд (например, путешествий на автомобиле) обычно бывает достаточно инвертора мощностью до 600 Вт. Этого хватит, чтобы включить холодильник, зарядить телефон, ноутбук или фонарик. Ток нагрузки такого прибора составляет примерно 50 А, что значительно меньше показателей современных автомобильных генераторов.

Форма тока

Важным критерием выбора преобразователя является форма тока, получаемая на выходе. От этого параметра зависит, какие приборы к нему можно подключить.

Существует два вида формы:

Чистая (непрерывная) синусоида. Диаграмма тока представляет собой ровную синусоиду. Такие приборы обеспечивают безопасное подключение любого оборудования. В схему этих устройств входят дорогостоящие комплектующие, поэтому цена на них достаточно высока.
Модифицированная (изменённая) синусоида. Диаграмма тока – ступенчатая. Такие инверторы нельзя использовать для подключения электроинструмента с асинхронными двигателями, компрессоров и приборов, восприимчивых к помехам. Оборудование либо вообще не запустится, либо будет работать в экстремальном режиме, что приводит к снижению КПД и сокращению срока службы. Преобразователи с модифицированной синусоидой подходят для питания ламп, обогревателей, коллекторных двигателей, телефонов, ноутбуков, телевизоров. Повысить качество работы можно за счёт дополнительной установки устройства плавного пуска.

Стоимость инверторов с чистым синусом достаточно высока. Приобретать их целесообразно только при необходимости подключить оборудование, несовместимое с модифицированной синусоидой.

Дополнительная защита

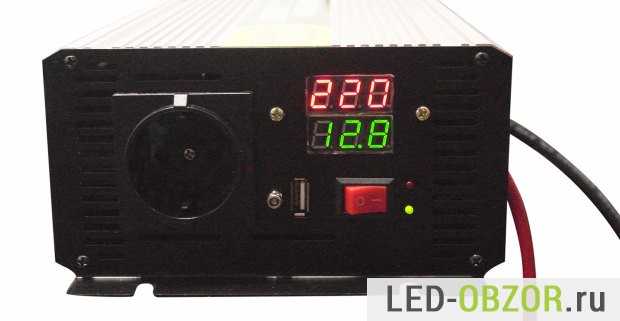

Хорошая модель с индикаторами

Хороший преобразователь напряжения с 12 на 220 должен иметь защиту от короткого замыкания, перегрузки и перегрева. Обязательно должен быть предохранитель в самом устройстве. Мощность подключаемых приборов может меняться, да и дети случайно могут подключить утюг. Чтобы инвертор не сгорел, защита от перегрузки должна его своевременно отключить. Короткое замыкание приводит к возникновению большой силы тока, которая моментально разогревает провода и они воспламеняются. Блок защиты должен отключить выход инвертора, и не включать пока есть замыкание.

В качественных моделях блок защищен от неправильной полярности, слишком низкого и слишком высокого входного напряжения. Дополнительные индикаторы и встроенные вольтметры покажут текущее состояние, и помогают заблаговременно выявить неисправность.

Начинка и конструкция

Наличие термозащиты можно определить по наличию датчика температуры на радиаторе охлаждения силовых транзисторов. Этот датчик включает вентилятор, когда температура системы охлаждения превысила допустимую.

Виды и особенности

Сегодня существует множество типов автомобильных инверторов, которые классифицируются по многим признакам. Эти нюансы обязательно знать при выборе устройства.

По типу выдаваемого на выходе напряжения выделяют следующие типы приборов-преобразователей:

В зависимости от напряжения на входе, все рассматриваемые приборы делятся на следующие категории (по номинальному первичному напряжению):

12 Вольт;
24 Вольта;
48 Вольт.

Все инверторы делятся и по параметру Uвых. Так, выходной параметр напряжения может находиться в диапазоне 180-600 Вольт. При этом наибольшей популярностью (по понятным причинам) пользуются устройства, выдающие 210-240 Вольт переменного тока.

Как уже упоминалось выше, автоинверторы могут иметь и различную мощность. Здесь можно выделить следующие типы устройств — способные выдать 70-150 Вт, 150-300 Вт, 300-500 Вт и более 500 Вт

При покупке устройства этому параметру должно уделяться ключевое внимание, ведь от него зависит, какой бытовой прибор можно будет подключить и сможет ли он выполнять возложенные на него функции.

Кроме этого, все инверторы классифицируются по числу приемников, доступных для подключения. Здесь доступны следующие варианты:

подключение одного электроприемника;
подключение двух электроприемников;
подключение двух и более электроприемников.

От функциональности и мощности зависит еще один важный параметр — наличие охлаждения. С этой позиции существует следующее деление:

инверторы, имеющие систему охлаждения (как правило, представлены специальным «кулером» (вентилятором);
инверторы без охлаждения.

Электрические показатели напряжения

Инвертор способен создавать модифицированный синус. Качество напряжения вполне достаточно, чтобы обеспечивать питание бытовых электроприборов. Практика показывает, что это один из наилучших вариантов.

Естественно, чем больше дополнительных опций (зарядка, наличие полной защиты и т.д.), тем дороже будет устройство.

Большое внимание необходимо уделять выбору аккумулятора. Так как большинство инверторов не отличаются друг от друга практически ничем (построены на одной и той же схеме). Разве что они располагают различной электротехнической комплектацией

Разве что они располагают различной электротехнической комплектацией.

Выбор аккумулятора базируется на суммарной мощности всех потребителей помещения.

Знаете ли Вы, как правильно осуществлять сварку при помощи сварочного инвертора?

Рекомендации, которые позволят самостоятельно выбрать сварочный аппарат — http://euroelectrica.ru/kak-vyibrat-svarochnyiy-apparat-dlya-doma/

В видео будет представлен обзор классического преобразователя тока:

Бывают совершенно различные ситуации, когда хозяину в бытовых условиях необходимо создать новый преобразователь напряжения. Основным назначением данного устройства является обеспечение величины в сетевом напряжении со значением 220 В от исходных значений в 12 Вт. Инвертор 12 в 220 своими руками изготавливается большинством любителей, поскольку хороший качественный преобразователь достаточно дорогой. Перед сборкой устройства следует разобраться с принципом работы его, чтобы иметь представление о механизме его эксплуатации.
