Люминесцентные лампы: параметры, устройство, схема, плюсы и минусы по сравнению с другими

Недостатки

Среди недостатков люминесцентных ламп выделяют:

1. Повышенная стоимость изделий;
2. Вредное влияние на самочувствие человека при длительной работе искусственного освещения. К тому же такие экономки вредны для глаз;
3. Срок службы заметно сокращается при частом включении/отключении света;
4. Выходят из строя при перепадах напряжения (необходимо дополнительно устанавливать устройство защиты от перенапряжения);
5. Интенсивность освещения невозможно регулировать с помощью диммера;
6. Запрещается использовать в запыленных и влажных помещениях (к примеру, при монтаже электропроводки в бане);
7. Плохо работают при низких температурах;
8. Если колбу разбить, ртуть может негативно повлиять на организм человека;
9. Требуют специализированную утилизацию, которая может присутствовать далеко не в каждом городе.

Как Вы видите, недостатков у данных изделий больше, чем преимуществ. Все же при правильном использовании все недостатки сразу же «отлетают», оставляя только главное достоинство — высокие энергосберегающие свойства.

Маркировка

В России и за рубежом используются разные стандарты маркировки данных изделий.

Международная маркировка

Американские производители люминесцентных ламп маркируют свои продукты по схеме FxTy, где

• F — fluorescent (в переводе с англ. — «люминесцентный»);
• x — мощность (Вт);
• T — tubular (в переводе с англ. — «трубчатый»), может быть иной формы;
• Y — диаметр 1/8 дюйм.

После этого латинскими буквами указывается цвет прибора:

• WW — теплый белый;
• CW — холодный белый;
• N — нейтральный;
• D — дневной;
• WWX — теплый белый с высокой цветопередачей;
• CWX — холодный белый с высокой цветопередачей;
• BLB — ультрафиолет.

В конце строки добавляются буквы, указывающие на особенности изделия. Это могут быть следующие обозначения:

• RS — быстрый старт;
• IS — мгновенный старт;
• HO — высокая эффективность.

Как видно, производители указали в маркировке изделия основные технические характеристики.

Российская маркировка

Отечественные производители наносят иную маркировку с использованием букв кириллицы:

• «Л» — лампа;
• «Д» — дневной свет;
• «Б» — белый;
• «Т» — теплый;
• «Е» — естественный;
• «Х» — холодный.

Если модель компактная, то в начале маркировки используется буква «К». Лампы дневного света с улучшенной цветопередачей в конце строки имеют букву «Ц». Иногда можно встретить две такие буквы, что указывает на наилучшую цветопередачу.

Первая цифра в маркировке описывает цветовую передачу (нужно умножить на 10), две следующие — цветовую температуру (в кельвинах), деленную на 100.

Газоразрядные лампы высокого давления

Особенностями газоразрядных ламп, по словам специалистов, является их высокая светоотдача и длительный срок службы в широком диапазоне температур окружающей среды. В нашем климатическом поясе для архитектурного (наружного) освещения предпочтительней использовать именно газоразрядные лампы, поскольку они отлично работают при минусовой температуре.

Применение газоразрядных ламп рекомендуется только с защитным стеклом, качественными комплектующими и квалифицированной сборкой схемы, иначе они небезопасны для домашнего использования. Так, например, взрыв лампы или короткое замыкание в цепи может привести к пожару. Также следует отметить, что газоразрядные лампы светят в полную силу не сразу, а по истечении 2 — 7 минут.

В группу газоразрядных ламп входят металлогалогенные, натриевые и ртутные лампы.

Металлогалогенные лампы — это ртутные лампы высокого давления, в которых используются добавки из йодидов металлов, в том числе редкоземельных, а также сложные соединения цезия и галогенида олова. Все эти добавки значительно улучшают световую отдачу и характеристики цветопередачи ламп при ртутном разряде.

Все металлогалогенные лампы дают белый свет с различной цветовой температурой. Их особенность состоит в хорошем уровне цветопередачи. Любые предметы и растения под ними смотрятся абсолютно естественно.

По словам специалистов, металлогалогенные лампы широко используются в освещении объектов коммерческой недвижимости, а также выставок, служебных помещений, гостиниц и ресторанов, для подсветки рекламных щитов и витрин, освещения спортивных сооружений и стадионов, для архитектурной подсветки зданий и сооружений.

Достоинства металлогалогенных ламп:

Недостатки металлогалогенных ламп::

Натриевые лампы принадлежат к числу наиболее эффективных источников видимого излучения: они обладают самой высокой световой отдачей среди газоразрядных ламп, экономны и имеют длительный срок службы. Обычно лампы излучают характерный желтый цвет, но если в состав зажигающего вещества входит ксенон, они дают яркий белый свет. Натриевые лампы бывают высокого (излучают свет теплого желтого цвета, подходящий для освещения больших парков, дорог и площадей) и низкого давления (идеально подходят для уличного освещения).

Достоинства натриевых ламп:

Недостатки натриевых ламп:

Газоразрядные натриевые лампы применяются для освещения улиц, а также промышленных помещений, где основными условиями являются экономность и яркость, а требования к светопередаче несущественны.

Работа ртутной лампы основывается на использовании излучения электрического разряда в парах ртути. Лампы данного типа отличаются высокой светоотдачей при сравнительно небольших габаритах, они имеют длительный срок службы. 40% излучения приходится на ультрафиолетовую область спектра. Для увеличения светоотдачи ультрафиолетовое излучение преобразуют в видимый свет с помощью люминофора, которым покрыта колба лампы.

Эти лампы позволяют значительно снижать затраты при установке, эксплуатации и техническом обслуживании в следующих областях применения:дорожное освещение, освещение ландшафтов.

Ртутная лампа высокого давления содержит пары ртути, парциальное давление которых во время работы достигает 105 Па. Такие лампы обладают высокой надежностью, хорошей цветопередачей, позволяют снизить затраты на установку и техническое обслуживание. Применяются для внутреннего и наружного освещения коммерческих и производственных объектов, для декоративного и охранного освещения.

Ртутно-вольфрамовая лампа — лампа, внутри которой в одной и той же колбе находятся разрядная трубка ртутной лампы высокого давления и спираль лампы накаливания, соединенные последовательно. Колба может быть покрыта люминофором. Вольфрамовая спираль служит дополнительным источником света в красной области света и одновременно выполняет функцию балластного давления для ртутной горелки. Благодаря этому устройству улучшается передача цвета и отпадает необходимость использования дополнительного дросселя.

ВИДЫ И ТИПЫ ЛЮМИНЕСЦЕНТНЫХ ЛАМП

Различают следующие типы ламп:

• низкого (в пределах 400 Па);
• высокого давления в колбе.

Первые выдают мягкий свет при мощности до 150 Вт и успешно используются во внутренних системах освещения жилых и производственных зданий. Вторые – имеют повышенный ресурс службы, подходят для эксплуатации на улице и выдают яркий поток света при мощности одной лампы в пределах 50-2000 Вт.

Помимо этого, отличия проявляются в форме колбы и типе цоколя.

Условно выделяют две группы – линейные с прямыми, кольцевыми и U-образными колбами и компактные, имеющие сложную изогнутую форму (2U, 3U, 4U, спираль, лотос, колба).

Первые оснащаются двухштырьковым G-цоколем со стандартным расстоянием между контактами в 13 мм. Вторые могут иметь штырьковые, прямоугольный и резьбовые цоколи.

Разобраться в многообразии форм и типоразмеров помогает маркировка. Линейные виды маркируются буквой «Т» (из-за чего часто именуются трубчатыми) и имеют строго регламентированный диаметр колб (см.табл).

Маркировка	Диаметр в мм
Т4	12,7
Т5	15,9
Т8	25,4
Т10	31,7
Т12	38

Отличительной особенностью всех линейных видов является прямая зависимость их мощности от типовых размеров.

Так, линейная люминесцентная лампа с длиной колбы в 45 см потребляет не более 15 Вт, модели с длиной в 150 см имеют мощность до 80 Вт.

Данные изделия предназначены прежде всего для систем потолочного освещения офисных и производственных помещений, но при желании они могут эксплуатироваться в квартирах и частных домах.

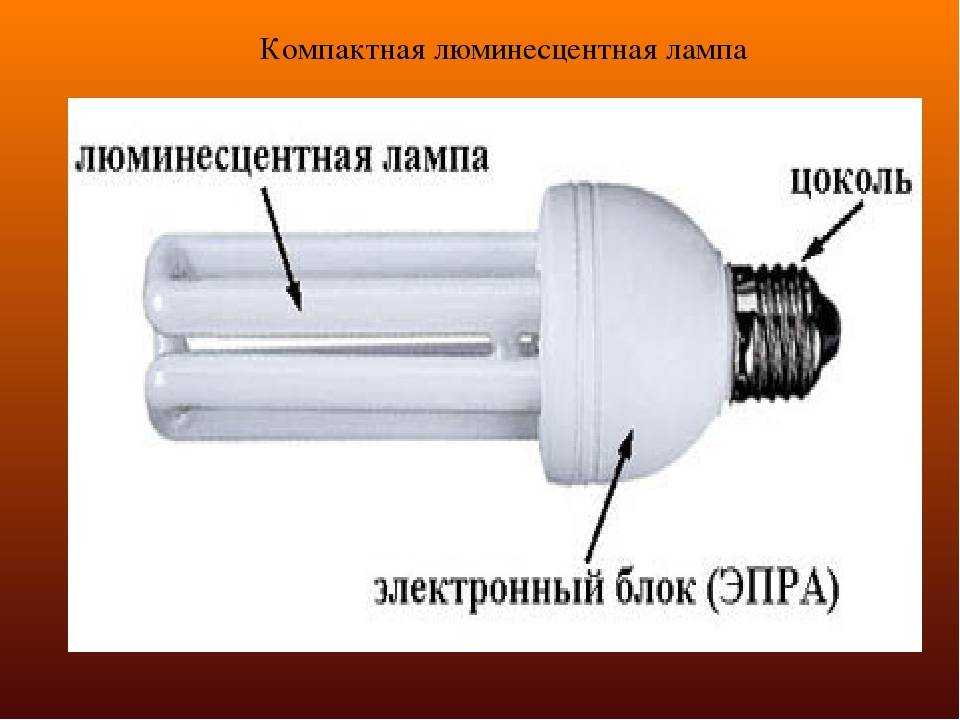

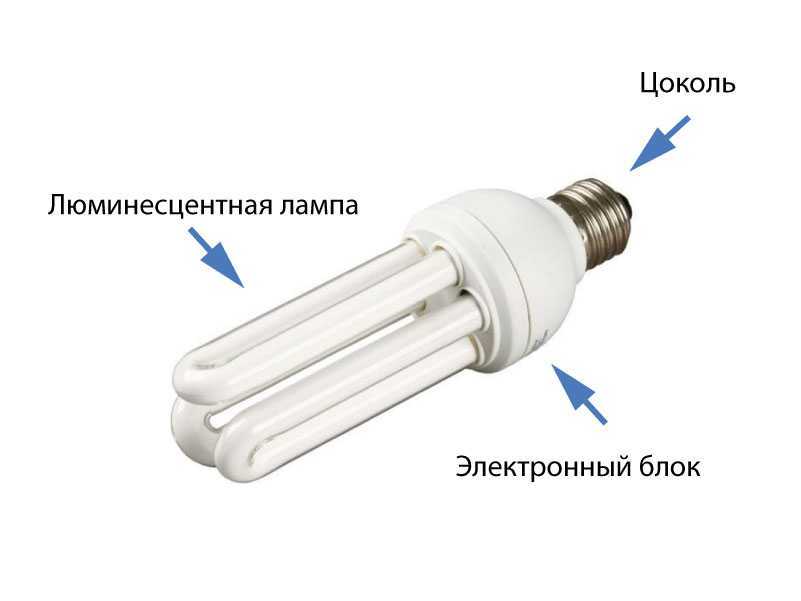

Компактные изделия маркируются буквами «К», «КЦ» (улучшенная цветопередача) или ЦЦ (цветопередача самого высокого качества).

Взаимосвязь типа их цоколя, мощности и оптимального применения отражена в таблице:

Цоколь	Мощность, ВТ	Назначение
2D	16,28,36	Декоративная подсветка, системы общего освещения небольших комнат
G24	10-36	Настольные и настенные светильники и бра
G23, G27	5-14
G53	6-11	Лампа с рассеивающей круглой колбой для подсветки ниш, потолочных и гипсокартонных конструкций
Е14, Е27, Е40	До 250	Установка в светильники со стандартным цокольным патроном. Все компактные ЛЛ с таким цоколем являются энергосберегающими

Наличие штырьковых цоколей не ограничивает применение люминесцентных ламп, при желании такие модели устанавливаются в обычные светильники с помощью адаптеров. Но из-за сокращения срока службы при частом включении этот вид не рекомендуют использовать в системах освещения с датчиками движения.

Виды и классификации источников света

По природе излучения

Естественные	Искусственные
Самопроизвольно излучают свет	Созданы руками человека
Солнце, огонь, полярные сияния, некоторые животные и растения, фосфор	Зажигалки, спички, лампы, монитор телевизора и т. д

 Таблица 1.

По виду излучения

Тепловые	Люминесцентные
Излучение получается в результате нагрева источника.	Источник света остается холодным.
Огонь, Солнце, лампы накаливания.	Лампы дневного света; рекламные трубки с инертными газами; светлячки, некоторые виды грибов, планктона и рыб.

 Таблица 2.

Также источники света могут быть:

Точечные	Протяженные
Источники света, размеры которых малы по сравнению с расстоянием до наблюдателя и ими в данных условиях можно пренебречь.	Источник света, который нельзя назвать точечным, каждая его точка излучает свет во всех направлениях.
Для наблюдателя с Земли — звезды.	Солнце, лампы дневного света, рекламные вывески.

 Таблица 3.

Один и тот же источник света в разных условиях можно назвать точечным или протяженным.

Пример: если лампа находится достаточно близко к объекту, то она будет протяженным источником света. Если же она находится далеко, то точечным.

Также можно сказать, что от протяженного источника видимое излучение попадает не в одну точку объекта, а на относительно большую его поверхность.

Виды искусственных электрических световых излучателей, исходя из классификации по принципам работы:

1. Тепловые источники света.

Классические лампы накаливания, а также галогенные лампы, угольные дуги, инфракрасные излучатели.

Принцип действия основан на нагревании рабочего элемента (чаще всего — проволоки из вольфрама) до температуры, при которой он начинает испускать инфракрасное излучение и видимый свет.

Плюсы:

• обладают хорошей цветопередачей;
• на работу не оказывает влияния внешняя среда;
• не требуют дополнительных устройств для запуска;
• экологичные.

Минусы:

• КПД менее 3 %. Энергия расходуется на разогрев и поддержание нужной температуры вольфрамовой проволоки;
• срок службы не превышает 2000 часов.

Особенность галогенных ламп — более длительный ресурс эксплуатации, около 5000 часов. В колбу устройства вводят специальные галогеновые газы, замедляющие разрушение вольфрамовой нити. Среди плюсов таких ламп — яркий свет, высокое качество цветопередачи.

2. Люминесцентные.

Газоразрядные лампы, лампы с тлеющим разрядом, ртутные лампы с дуговым разрядом низкого и высокого давления.

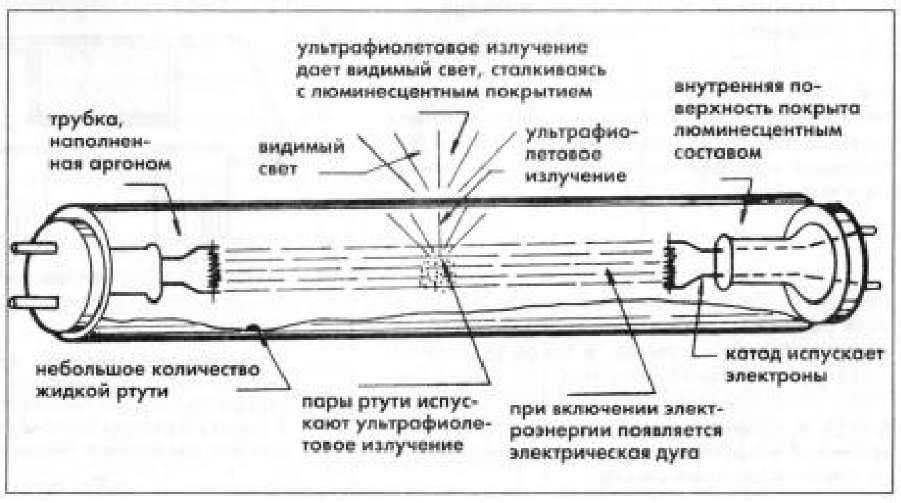

Электрический импульс создает ультрафиолетовое излучение, при котором наблюдается свечение люминофора в парах ртути.

Плюсы:

• энергопотребление ниже и срок службы дольше, чем у ламп накаливания;
• колбе можно придать любую форму: есть трубчатые, кольцевые и компактные спиралевидные модели;
• хороший уровень световой отдачи.

Минусы:

• требуется дополнительный пускорегулирующий аппарат;
• из-за содержания ртути требуют специальных условий утилизации;
• плохой уровень цветопередачи и мерцание.

3. Смешанного типа.

Специализированные излучатели для прожекторных установок (например, авиационных и корабельных), которые способны функционировать в особых условиях.

В основу работы положен нагрев электрической дуги высокой интенсивности. Не встречаются в свободной продаже. Для запуска требуется сложная схема, обеспечивающая нагрев и поддержание разряда, поэтому энергопотребление высокое.

4. Светодиодные или LED (англ. light-emitting diode, LED)

Источники света на основе свето- или фотодиодов.

Светодиоды — полупроводниковые приборы, излучающие свет при пропускании электрического тока постоянной частоты.

Фотодиоды — под действием лучей света накапливают электроны, создавая электрический потенциал. При пропускании электрического тока в прямом направлении электроны перемещаются с одного энергетического уровня на другой и излучают фотоны.

Современные материалы позволяют дать хорошую яркость и охватить почти весь цветовой спектр, поэтому светодиоды широко применяются в качестве осветительных приборов. Бывают в виде сменных ламп или отдельно выполненных светильников — самостоятельных устройств, состоящих из корпуса, светодиода и электрического драйвера (преобразователя питания).

Плюсы:

• низкая потребляемая мощность,
• длительный срок службы;
• надежны в использовании;
• не требуют специальных условий утилизации.

Минусы:

• высокая цена;
• при выходе из строя одного из элементов, светильник, сделанный в виде самостоятельного устройства, подлежит замене на аналогичный.

Эти недостатки чаще всего компенсируются экономией на электроэнергии и обслуживании (редкая замена ламп), что особенно актуально для уличного освещения.

Сравнительная таблица источников света приведена на рисунке 1.

Рисунок 1.

Преимущества и недостатки

Основные достоинства подробно:

1. Высокий КПД и большая светоотдача, если сравнивать с лампами накаливания, что позволяет экономить энергию.
2. Разные цвета и оттенки – существенный плюс в современных условиях.
3. Спектр излучения ближе к солнечному.
4. Рассеивание света, поток идет по всей колбе, а не только по нити накала.
5. Продолжительный срок службы – производитель гарантирует до 20 тыс. часов. Такой показатель удастся достичь только при условии достаточного качества электропитания и соблюдения количества включений/выключений. То есть, сколько она реально прослужит, зависит от правильности использования.
6. Слабый нагрев, то есть они не будут перегревать плафон, то есть она отвечает нормам пожарной безопасности. Светиться при этом лучше лампы накала.
7. Питание от сети 220В.
8. Подходят для стандартных бытовых осветительных приборов, которые используются в спальне, гостиной, кухне. Установка компактных ламп не требует какой-либо переделки.
9. Небольшой вес лампы, то есть и вся люстра не будет много весить.

Люминесцентные лампы очень экономны

Недостатки:

• Необходимость специальной утилизации –главный минус.
• Мигание, от чего устают глаза. Меньше мигать она будет, если используется балласт.
• Необходимость подключения пускорегулирующего оборудования.
• Лампы достаточно хрупкие.
• Люминофор изнашивается, что приводит к изменению спектра.
• Возможность использование при нормальной температуре. Работать она может только в диапазоне от -40 до + 50 градусов.
• Чувствительность к повышенной влажности.
• Задержка включения – необходимо время для разогрева. То есть они не сразу запускаются и дают тот свет, который способны, через пару минут он становиться ярче.

Основы классификации люминесцентных ламп

Для применения ЛЛ используют маркировку, которая нанесена на колбе и на металлических частях ламп. Если понимать, что там написано, вопроса как выбрать не появится, и электропроводка в квартире не пострадает. Итак, что мы прочитаем на лампе:

Первая буква это Л – люминесцентная. Следующая буква это спектр. Б – белый, Д – дневной свет и У – универсальная. Например, ЛБ

Диаметр колбы . Это параметр, прямо связанный со светимостью, спектром и длительностью эксплуатации. Чем «толще» лампа, тем дольше она прослужит (хотя падение светового потока со временем неизбежно). Международный стандарт принял единицу диаметра как часть дюйма – 1/8. Наиболее распространены лампы с диаметром колбы 18, 26 и 38 мм. Обозначение размера Т. Например Т8 это 26 мм. ЛБ Т8. Габариты могут быть приведены как цифры, например 26/604 – тогда это диаметр и длина в миллиметрах.

Мощность . Это характеристика, которая позволит понять, какое помещение мы сможем осветить одной лампой, или, сколько ламп накаливания заменит одна ЛЛ. Обозначение W. Цифра означает мощность, а как это связано со светимостью и КПД, можно почитать тут . Например, w12. Итого имеем ЛБ Т8 w8.
Физические характеристики цоколя и их количество (FS один, FD два, FB компактная лампа со встроенным в цоколь ЭПРА) обозначают стандартной международной маркировкой, например FS G13. Мы уже начинаем понимать, о какой лампе идёт речь — ЛБ Т8 w8 FS G13.
Необходимость стартёра или возможность включения в схему с балластом, без пусковой аппаратуры. (Есть неправильное мнение, что лампы RS «rapid start» . не требующие стартёра более экономичные – они просто растягивают во времени потребляемую для старта энергию). Сюда же отнесём маркировку других типов старта – InS — instant start . универсальный пуск US. Лампы, которым нужен стартёр, будут промаркированы PHs — pre-heat start

Обратим Ваше внимание на то, что согласно стандартам, данное обозначение может отсутствовать, а значит, если у лампы нет указания на плавный старт, то стартёр обязательный элемент, раз таково устройство люминесцентной лампы. А значит, лампа может быть такой — ЛБ Т8 w8 FS G13 RS.
Следующий параметр – напряжение сети. которое может быть 220 или 127 вольт, это указывается именно так – 127 В

Или 220 В.
Ещё одно обозначение – форма колбы. Линейная форма не обозначается, а вот подковообразная (дуга) имеет маркировку U. Например, 4U – четырёхдуговая. S –спираль, С – свеча, G – шарообразная, R – рефлекторного вида и Т – в виде таблетки. Обратите внимание – аналогичная структура применяется в маркировке энергосберегающих ламп. Для стандартных ламп дневного света такие обозначения редкость.

которое может быть 220 или 127 вольт, это указывается именно так – 127 В. Или 220 В.
Ещё одно обозначение – форма колбы . Линейная форма не обозначается, а вот подковообразная (дуга) имеет маркировку U . Например, 4U – четырёхдуговая. S –спираль, С – свеча, G – шарообразная, R – рефлекторного вида и Т – в виде таблетки

Обратите внимание – аналогичная структура применяется в маркировке энергосберегающих ламп. Для стандартных ламп дневного света такие обозначения редкость.

Это основные типы люминесцентных ламп, характеристики которых можно узнать по маркировке типа — ЛБ Т8 w8 FS G13 RS 220 В. 2U . Порядок символов может меняться у разных производителей, но эти основные данные будут в наличии на любой лампе. Возможно, будет указан спектр, и светимость, тогда Вы обнаружите цифры. Чем больше цифра, тем ярче лампа и выше светимость. Например, ЛДС 2-40 . Или европейское обозначение Color/EW

Обратим Ваше внимание – это не спектральная характеристика, именно цвет свечения! Обычно он задаётся внешней окраской колбы лампы

Температура света будет указана в Кельвинах (2700 это 27 в маркировке). То есть, обнаружив на лампе маркировку «742» мы знаем, что это индекс цветопередачи в 70 Ra и цветовая температура 4200 К . то есть «холодный свет». Подробнее о спектрах и параметрах светимости можно почитать в нашей статье про расчет освещения .

Таким образом, полная маркировка типа люминесцентных ламп может выглядеть так: ЛБ Т8 w8 FS G13 RS 220 В. G Color/(код цвета) 742 .

В указанной маркировке есть совпадения латинских обозначений, поэтому первую G(5),тип цоколя не путаем со второй G – формой колбы! Таким же образом разделяем другие совпадения – по месту нахождения символа в маркировке, что относится к питанию люминесцентных ламп и характеристикам светимости.

Производители не имеют общего стандарта маркировки, рассмотренный пример позволяет понять все характеристики, как правило, любой приведённый параметр находится именно на этом месте, если обозначение другое, то будет пробел, например FS-8-G13-26/604-742 .

Преимущества и недостатки люминесцентных ламп

Как и все вокруг нас, люминесцентные лампы обладают своими положительными и отрицательными сторонами. К счастью, вторых гораздо меньше.

Как было сказано ранее, люминесцентные лампы – явный лидер среди средств освещения. Превосходство перед лампами накаливания не трудно заметить даже самому не опытному в электрике человеку.

Достоинства

К числу достоинств этого элемента относятся следующие:

• светоотдачу она совершает в куда большей степени, да и качество света несколько выше, чем у других осветительных элементов;
• длительный срок эксплуатации, обеспечивающий отсутствие перебоев в работе с лампами;
• КПД такого изделия значительно выше;
• Рассеянный свет, оказывающий меньший вред на состоянии сетчатки глаза, а значит, при эксплуатации этой лампы вы сможете значительно уменьшить риск проблем со зрением;
• широкий диапазон в плане цветовых решений света.

Недостатки ЭСЛ

• Максимальный световой поток. В холодном помещении энергосберегающая лампочка достигает максимальной яркости спустя некоторое время. Период может длиться от 2 секунд до 2 минут.
• Ультрафиолет. Устройство вырабатывает ультрафиолетовые лучи, вредные для людей с кожными заболеваниями. Не рекомендуется ставить источник света ближе 30 см. При высокой мощности, увеличивается излучение ультрафиолета.
• Перепады напряжения. Невозможна эксплуатация в устройствах с регулировкой освещения. Если снижается напряжение сети, прибор самостоятельно выключается. При малой величине в 195 В, лампочка не загорится.
• Устойчивость к холоду. У энергосберегающих моделей низкая морозоустойчивость. Эксплуатация невозможна при температуре -15 градусов.
• Опасные вещества. Внутри изделия находится ртуть и фосфор. В процессе использования, они не вредны для живых организмов. Однако, если разбить лампу, вещества вступят в реакцию с воздухом, и будут выделять опасные пары. После эксплуатации, необходима специальная утилизация. Запрещено выкидывать устаревшее изделие в мусорный контейнер или мусоропровод. Несмотря на то, что при производстве используется не чистая ртуть, а сплав «амальгам», опасность для здоровья есть.
• Мерцание. Когда у изделия заканчивается срок использования, свет начинает мерцать. Если такой эффект присутствует у новой лампочки, значит, выбрана некачественная модель.
• Режим эксплуатации. ЭСЛ больше подходят для помещений, где необходимо постоянное освещение. Если свет постоянно включается и выключается, придется установить прибор другого типа.
• Стоимость. При полном переходе на энергосберегающее освещение, потребуется много денежных средств. Такие модели стоят дороже ламп накаливания. Однако высокая стоимость окупается экономией энергии.

Для чего нужен дроссель в люминесцентной лампе

Стандартная схема подключения люминесцентной лампы включает в себя сам источник освещения, стартер и дроссель.

Дроссель представляет собой катушку индуктивности с пластинчатым сердечником. Он играет роль балласта, стабилизирующего напряжение и не дающего лампе быстро прийти в негодность.

Стартер при включении получает значительное напряжение, в разы выше требуемого для лампы. Дроссель снижает это напряжение и только после этого подает его на контакты осветительного прибора.

Рисунок 8. Схема подключения дросселя к лампе

Схема может быть дополнена конденсатором, подключенным параллельно к источнику питания, что значительно повышает стабильность системы, продлевает срок службы и уменьшает мерцания.

Достоинства и недостатки люминесцентных лампочек

К несомненным плюсам данных приборов можно отнести:

• Большая светоотдача, повышенный КПД и увеличенная энергоэффективность (по сравнению с лампочками накаливания);
• Возможность воспроизведения различных оттенков и цветов;
• Излучаемый спектр намного ближе к естественному;
• Свет рассеивается по всему корпуса, а не только лишь по нити накаливания;
• Расширенный срок эксплуатации (около 20 000 часов), который все же будет зависит от количества включений/выключений;
• Небольшой нагрев, не способный вызвать перегревание близлежащих предметов, что означает повышенный уровень пожарной безопасности;
• Энергопитание происходит от обычной сети в 220 Вольт;
• Они отлично подходят для любой сферы использования – от бытовой до промышленной или специальной. Переделывать светильники именно под люминесцентные источники света не потребуется, ввиду многообразия форм цоколей;
• Сами изделия весят мало, что не утяжеляет общий вес несущего светильника.

К самым основным минусам ЛЛ возможно отнести:

• Проблемы утилизации – только специальная процедура;
• Возможность мерцания – от него быстро устают органы зрения;
• Необходимость интеграции с оборудованием пуска и настройки;
• Достаточно хрупкие корпуса;
• Со временем покрытие люминофора сойдет, что изменит излучаемый спектр;
• Применение возможно лишь в определенных температурных рамках (самые устойчивые образцы работают от -40 до +50 градусов по Цельсию, что является редкостью);
• ЛЛ очень чувствительны ко наличию влаги в окружающем пространстве;
• При включении происходит некоторая задержка – в это время происходит разогрев контактов.

Популярные бренды

Качество энергосберегайки, ее долговечность и эксплуатационные характеристики во многом будут зависеть от производителя конкретного изделия. Сегодня на рынке представлены различные модели, изготовленные отечественными, китайскими и западноевропейскими брендами.

Наибольшей популярностью на рынке пользуется продукция следующих компаний:

• Philips.
• DeLux.
• Osram.
• Camelion.
• Navigator.
• Эра .

Philips является одним из первых производителей, который в восьмидесятых годах стал изготавливать энергосберегающие источники света. Сегодня в предложении этой компании можно найти десятки различных моделей, которые отличаются своей мощностью, типом и другими показателями. К преимуществам энергосберегаек от Philips можно отнести их долговечность, отменное качество изготовления и аккуратный внешний вид.

Osram — это еще один крупнейший производитель источников освещения, предлагающий недорогую и высококачественную продукцию. Энергосберегающие лампы Osram характеризуются длительным сроком службы, могут переносить большое количество перезапусков, отличаются производительностью, а в предложении этого бренда можно найти как модели с мощностью в 5 Ватт, так и мощные источники освещения, потребляющие 80−100 Вт.

Российский производитель компания Эра начала заниматься изготовлением энергосберегающих источников освещения в 2008 году. Такие лампы полностью оптимизированы для их использования в российских электросетях, отличаются качеством изготовления, предлагаются покупателям по доступным ценам. Выбрать энергосберегающие лампы для дома не оставит труда, они имеют русифицированную маркировку, что упрощает подбор элементов освещения.

Электронный балласт

Недостатки схемы ЭмПРА вызвали необходимость поиска более оптимального способа подключения. В ходе изысканий был изобретен способ с участием электронного балласта. В данном случае используется не сетевая частота (50 Гц), а высокие частоты (20 – 60 кГц). Удается избавиться от вредного для глаз мигания света.

Внешне электронный балласт — это блок с выведенными наружу клеммами. Внутренняя часть устройства содержит печатную плату, на основе которой можно собрать всю схему. Блок малогабаритен, благодаря чему помещается в корпусе даже небольшого прибора освещения. Включение осуществляется гораздо быстрее по сравнению со стандартом ЭмПРА. Работа устройства не доставляет акустического дискомфорта. Данный способ подключения называется бесстартерным.

Разобраться в принципе функционирования устройства такого типа не сложно, поскольку на его обратной стороне есть схема. На ней показано количество ламп для подключения и поясняющие надписи. Имеется информация о мощности лампочек и других технических параметрах устройства.

Подключение осуществляется следующим образом:

1. Первый и второй контакт соединяют с парой ламповых контактов.
2. Третий и четвертый контакты направляют на оставшуюся пару.
3. На вход подают электропитание.

Использование умножителей напряжения

Данный вариант позволяет подключать люминесцентную лампу без применения электромагнитного баланса. Используется обычно для увеличения периода эксплуатации лампочек. Схема подключения сгоревших ламп дает возможность работать источникам света еще какое-то время при условии, что их мощность не более 20 – 40 Вт. Нити накала допускаются как пригодные для работы, так и перегоревшие. В любом случае выводы нитей необходимо закоротить.

В результате выпрямления напряжение увеличивается в два раза, поэтому лампочка включается почти мгновенно. Конденсаторы C1 и С2 подбираются исходя из рабочего напряжения 600 Вольт. Недостаток конденсаторов состоит в их больших размерах. В качестве конденсаторов С3 и С4 отдают предпочтение слюдяным устройствам на 1000 Вольт.

Люминесцентные лампы несовместимы с постоянным током. Очень скоро ртути в устройстве накапливается столько, что свет становится ощутимо слабее. Чтобы восстановить яркость свечения, меняют полярность путем переворачивания лампочки. Как вариант, можно установить переключатель, чтобы каждый раз не снимать лампу.

Подключение без стартера

Метод с использованием стартера сопряжен с длительным разогревом лампочки. К тому же эту деталь необходимо часто менять. Обойтись без стартера позволяет схема, где подогрев электродов осуществляется с помощью старых трансформаторных обмоток. Трансформатор выступает в роли балласта.

На лампочках, используемых без стартера, должна быть надпись RS (быстрый старт). Источник света с запуском через стартер не подходит, так как его проводники долго греются, а спирали быстро сгорают.

Последовательное подключение двух лампочек

В данном случае необходимо соединить две люминесцентные лампы с одним балластом. Все устройства подключают последовательным образом.

Для проведения электромонтажных работ понадобятся такие детали:

• индукционный дроссель;
• стартеры (2 единицы);
• люминесцентные лампочки.

Подключение выполняется в следующем порядке:

1. Присоединяем к каждой лампочке стартеры. Соединение выполняем параллельно. Место соединения — штыревой вход на торцах прибора освещения.
2. Свободные контакты направляем в электрическую сеть. Для соединения используем дроссель.
3. К контактам источника света присоединяем конденсаторы. Позволят снизить интенсивность помех в сети и компенсировать реактивность мощности.

Миф № 5. Экология и энергосбережение вместе

Сторонники применения энергосберегающих ламп настаивают на улучшении экологической обстановки за счет снижения выбросов парниковых газов. Но такое развитие событий больше похоже на утопию, так как на каждую энергосберегающую лампочку в квартире найдется дополнительная плазменная панель в пол стены, которая сведет на нет все позывы к экономии.

Также можно рассмотреть и ситуацию с появлением ртутного загрязнения на свалках. Все те же сторонники люминесцентных ламп хором говорят о том, что есть множество заводов по переработке ртутьсодержащих отходов. Да, действительно это так. Ведь до появления компактных энергосберегающих ламп ртуть широко применялась в приборах уличного освещения, лампах дневного света, так характерных для больниц и прочих учреждений. Их успешно перерабатывали и до глобального загрязнения Россия не дошла.

Но вот с пунктами приема таких отходов от населения и их утилизации проблема все же есть. Во-первых, не так много таких пунктов и порой даже самым заядлым хранителям экологии не под силу ради одной лампочки ехать на другой конец города для передачи ее на утилизацию. Во-вторых, простое отсутствие желания у большинства делать какие-то лишние действия: проще всего выбросить вместе с обычным мусором. Такая же проблема и с отработанными батарейками. Несмотря на то, что сдать их можно практически в любом магазине техники, все большее количество этих элементов спокойно отправляется на свалки.

Классификация люминесцентных ламп

Для классификации и выделения технических характеристик ЛЛ необходимо определить их работоспособность, а так же понять, какова их конструкция. Для этого целесообразно:

Определить свет, который излучается лампой. Он может быть обычным белым или дневным. Усовершенствованные модели возможны в универсальном исполнении.
Узнать поперечную ширину трубки. Чем больше этот показатель, тем мощнее будет ЛДС, а также будут выше данные по температуре цвета, спектру и сроку службы. Наиболее распространены и эффективны колбы на 18, 26 и 38 мм. Данные диаметра и длины трубки обычно маркируют рядом, к примеру, 26/406.
Посмотреть на такие показатели, как мощность ламп. На основе этих показателей возможно определение площади, освещаемой прибором. Также от этого параметра зависит и КПД.
Узнать, сколько контактов имеет ЛЛ. Их может быть четыре, может два при скрученной в кольцо лампе.
Определить, требуется ли для розжига люминесцентной лампы стартер и дроссель, или ЛЛ является бесстартерной. Некоторые думают, что если стартер не требуется, прибор будет более экономичным. Но это заблуждение, никакой связи между наличием либо отсутствием прерывателя и энергосберегаемостью нет.
Учесть номинал необходимого питания. Есть лампы, работающие не от 220 В, а от 127 В.
Посмотреть на форму лампы

Она может быть в форме кольца, U-образной, прямой, спиралевидной, шарообразной или дуговой.
Обратить внимание на долговечность работы. Она зависит от того, где должна быть применена данная лампа

Наиболее долговечны ЛЛ, предназначенные для дома.
Визуально понять цвет лампы. Является она ЛДЦ или ЛБ.

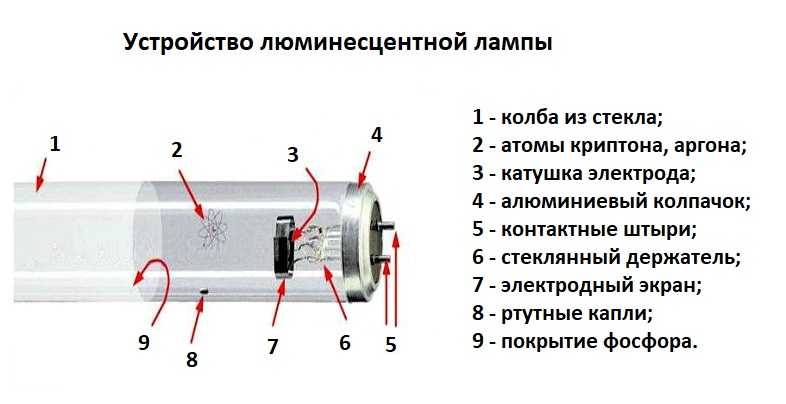

Принцип работы люминесцентной лампы

Искусственные приборы видимого электромагнитного излучения

В свою очередь, искусственные источники бывают следующих типов:

• Лампы накаливания. Они излучают свет благодаря разогреву металлической нити накаливания до температуры нескольких тысяч градусов. Сама нить накаливания находится в герметичном стеклянном сосуде, который заполнен инертным газом, предотвращающим процесс окисления нити.
• Галогеновые лампы. Представляют собой новую эволюционную ступень ламп накаливания, в которых к инертному газу, в котором находится металлическая нить накаливания, добавляется галогеновый газ, например, йод или бром. Этот газ вступает в химическое равновесие с металлом нити, которым является вольфрам, и позволяет продлить срок службы лампы. Вместо стеклянного корпуса в галогеновых лампах используют кварц, который выдерживает более высокие температуры, чем стекло.
• Газоразрядные лампы. Этот вид источников света создает видимое электромагнитное излучение за счет электрических разрядов, которые возникают в смеси газов и паров металла.
• Флуоресцентные лампы. Эти электрические источники света создают излучение за счет флуоресцентного покрытия внутренней стороны корпуса лампы, которое возбуждается за счет ультрафиолетового излучения электрического разряда.
• Источники LED (от англ. Light Emitting Diode). Этот вид источников света представляет собой диодные источники электромагнитного излучения. Они отличаются простотой устройства и долгим сроком действия. Также их преимуществами перед другими электрическими источниками света является низкая потребляемая мощность и практически полное отсутствие теплового излучения.
