Тема 18. нейтральные и поляризованные реле

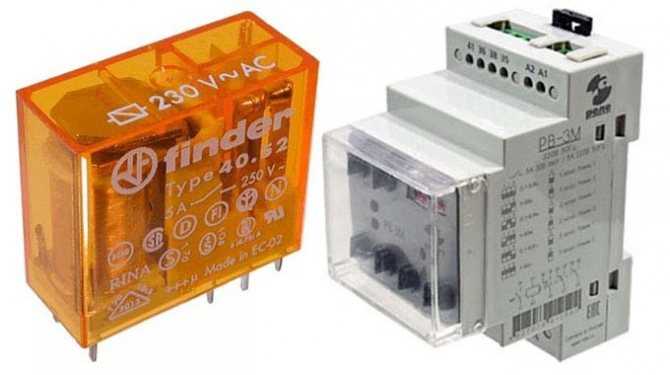

Основные виды электромагнитных реле

Главным назначением этих устройств является коммутация при больших токах нагрузки. Иначе говоря, они выполняют функции переключателей, которые посредством слабых токов включают цепи с большими токами. Если такую цепь включать напрямую без реле, то проводка и кнопка просто не выдержит высоких токов и расплавится. Реле принимает на себя большую токовую нагрузку и производит коммутацию с помощью мощных контактов.

Электромагнитные выключатели разделяются на две основные группы:

1. Нейтральные реле имеют наиболее простую конструкцию. В его состав входит контактная и магнитная система. Каждая контактная группа включает в себя два неподвижных и один общий подвижный контакт. Магнитная система состоит из подвижного якоря, сердечника, обмотки и ярма.

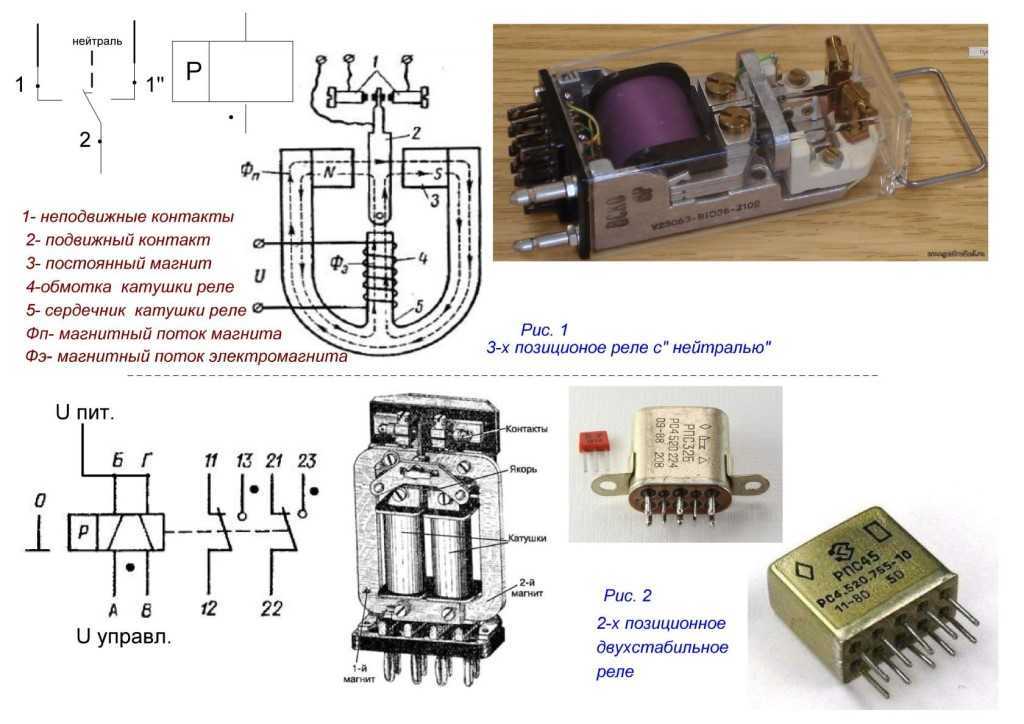

2. Поляризованное реле состоит из таких же систем. Однако в магнитной системе присутствует два сердечника с обмотками, а также контактная тяга и постоянный магнит.

В отличие от нейтральных, электромагнитные поляризованные устройства способны срабатывать в зависимости от полярности управляющего сигнала. Для изготовления сердечника используется электротехническая листовая сталь, что позволяет значительно увеличить быстроту действия прибора.

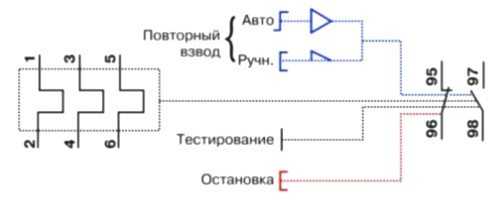

Схема подключения теплового реле

Чаще всего, подключение теплового реле осуществляется непосредственно к магнитному пускателю. Силовые контакты устройства позволяют выполнить его монтаж на МП без проводов. Также существуют модели тепловой защиты, которые можно установить как самостоятельный модуль на монтажную панель или DIN-рейку в электрический шкаф. На следующем рисунке представлена структурная схема подключения теплового реле в соответствии с действующим ГОСТом.

На следующем рисунке приведена схема управления электродвигателем, отключающим его от сети в случае возникновения аварийной ситуации: перегрузке по току или обрыву провода одной из фаз.

Для непосвященного человека все эти принципиальные схемы не значат ровно ничего, поэтому на следующей картинке будет представлена более доступная для понимания простым потребителем схема подключения электротеплового реле с фотографиями всех элементов, входящих в систему защиты электрических моторов от токовых перегрузок.

Коротко рассмотрим, как действует данная компоновка защиты электродвигателей. Входной автомат обеспечивает подачу одной фазы через нормально-замкнутую аварийную кнопку «Стоп» на разомкнутую кнопку «Пуск». При ее включении, напряжение питания попадается на обмотку магнитного пускателя, который последовательно включает электромотор. Все фазы питающей электросети, поступающие на электрический двигатель, проходят через обмотки реле с биметаллическими элементами. В случае увеличения тока нагрузки до максимальных значений срабатывает тепловая защита и силовая установка обесточивается.

Использование в электронике

Помимо защиты электроники от разрушительных последствий переключения катушки (имеется в виду импульс самоиндукции, возникающий при затухании тока в катушке), стоит защитить ее и от помех, создаваемых искрящими контактами. Особенно страдают микроконтроллеры, работающие рядом с реле, что может вызвать сбой программы. Наблюдения показывают, что это особенно верно для нагрузок с высокой индуктивностью, таких как электромагнитные клапаны 220 В переменного тока. Примером такой схемы защиты является последовательная RC-цепь. Это могут быть другие конфигурации, включая, например, переходной диод или, в цепях постоянного тока, быстродействующий полупроводниковый диод.

Как вам статья?

Мне нравитсяНе нравится1

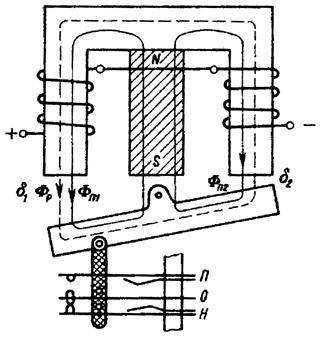

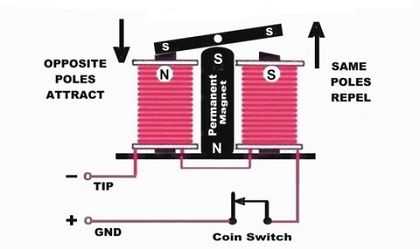

Действие поляризованных устройств

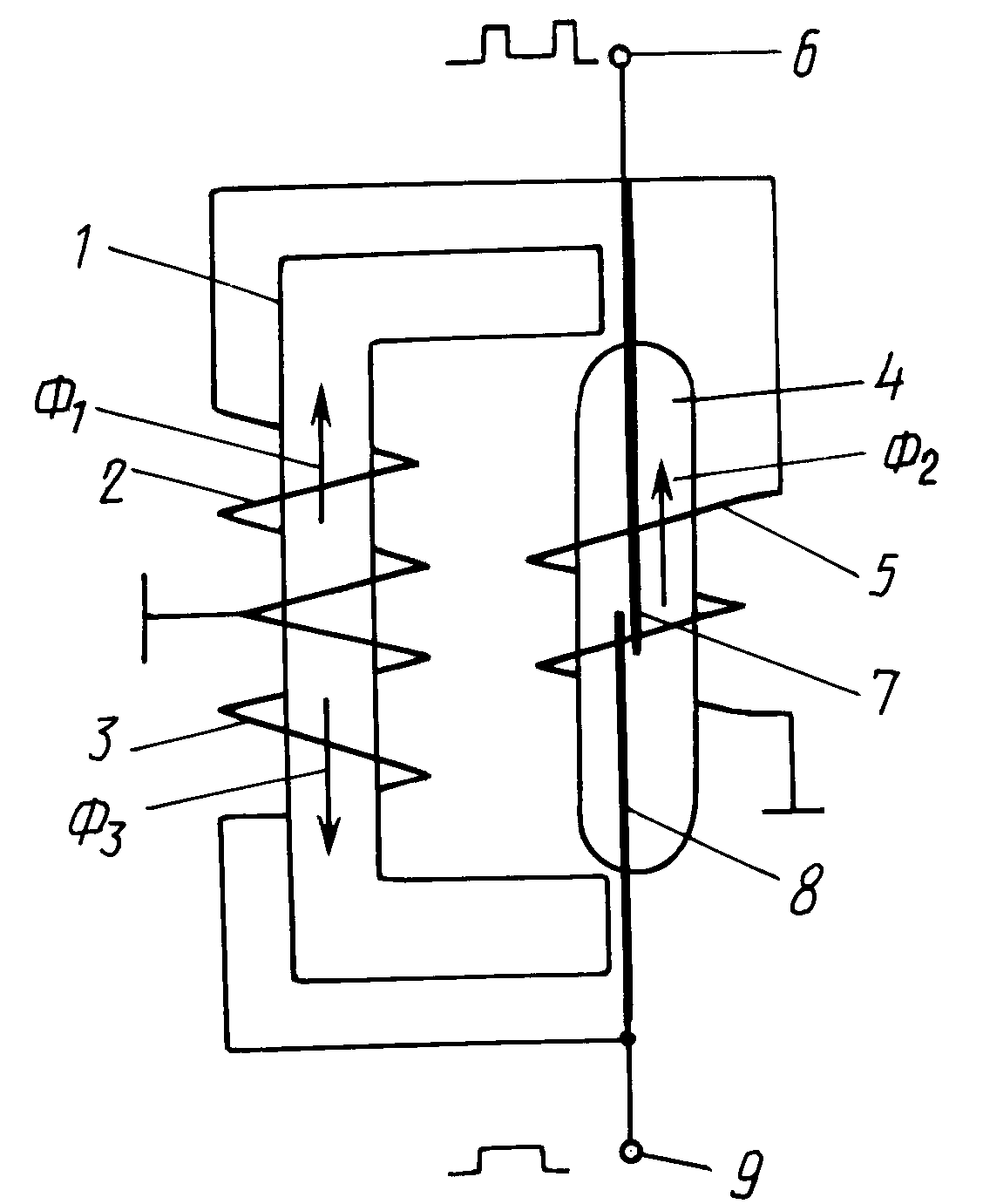

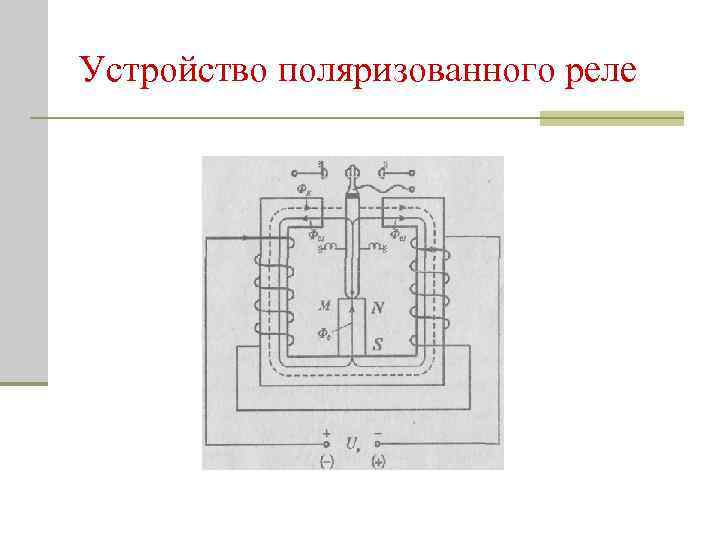

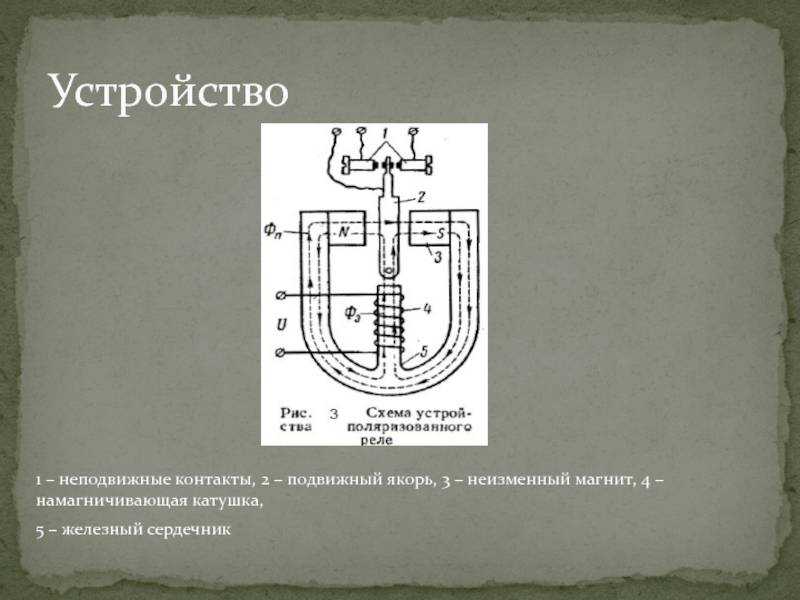

При отсутствии тока в обмотках, устройство находится в исходном положении. Однако в нем уже имеется магнитный поток, создаваемый постоянным магнитом. Происходит замыкание силовых линий на два контура прибора. Первый контур состоит из самого магнита, ярма, левого сердечника, якоря и снова магнита. Другой контур проходит через магнит и ярмо к правому сердечнику и якорю, а затем вновь возвращается в исходную точку.

Между якорем и левым сердечником полностью отсутствует воздушная прослойка. При этом якорь и правый сердечник разделен значительным зазором. Из-за большого сопротивления воздуха значение магнитного потока в правом контуре будет значительно ниже, чем в левом. Поэтому якорь будет притягиваться к левому сердечнику более сильным магнитным потоком.

Таким образом, работает поляризованное реле, принцип действия которого основан на магнитных свойствах. Это позволяет изменять направление тока, подаваемого на обмотку, при прямой и обратной полярности.

64П

Поляризованное реле типа 64ПНазначение

Поляризованное, двустабильное, двухпозиционное реле 64П, с одним элементом на переключение, предназначено для коммутации электрических цепей постоянного тока в аппаратуре автоматики, связи и сигнализации.

Производитель: Реле 64П было разработано в 50-х годах в лаборатории специальных реле ОКБ-3 Красной Зари, на Красной Заре и производилось. Непосредственное участие в разработке реле принимал Ройзен В.З., в 1964 году он стал начальником новой лаборатории поляризованных реле. Снято с производства в: ?

Аппаратура (техника) в кторой применялось реле

???

Конструкция и принцип действия

Конструкция реле 64П практически ничем не отличается от конструкции реле РП. Контактная система реле 64П отрегулирована с преобладанием к правому контакту, то есть при отсутствии тока в обмотке якорь реле с подвижным контактом всегда прижат к правому неподвижному контакту. Материал контактов в справочной литературе 1964 — 1975 годов значится ПЛИ-10, после 1984 года уже ПдЦрХ-1, ВС-70. По числу обмоток реле 64П могут быть двухобмоточные или семиобмоточные. При подаче от источника тока положительного потенциала на начало обмотки и отрицательного на конец обмотки якорь замыкается с правым контактом реле. При противоположном направлении тока по обмотке реле якорь замыкается с левым контактом. Включение реле 64П в цепь питания и коммутируемые цепи производится при помощи соединительной колодки типа СК-64П. Рабочее положение реле любое.

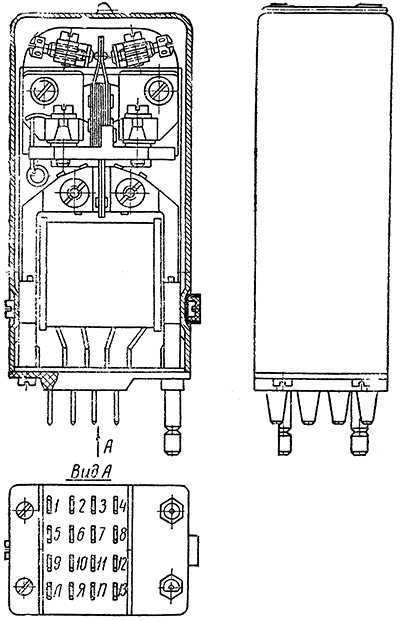

Рисунок 1. Чертеж поляризованного реле 64П

Краткие технические характеристики

Входные параметры: Ток срабатывания: 0,045 — 11,5 мА Выходные параметры: Ток: 0,3 А Напряжение: 22 — 26 В Габариты: 41,2 х 28 х 96 мм (В х Ш х Д) Вес: не более 220 г

Дополнительная информация (источники информации)

1. ОСТ4 Г0.452.003 Реле поляризованное типа 64П. Руководство по выбору, 1972 (DjVu, 148 кБ.) 2. Справочник по электромагнитным реле. Игловский И.Г. и Владимиров Г.В. Л.: Энергия, 1975. Реле 64П. Стр. 338 — 342.(DjVu, 1.21 мБ.) 3. Справочник по слаботочным электрическим реле. Игловский И.Г. и Владимиров Г.В. Второе издание. Л.: Энергоатомиздат, 1984. Реле 64П. Стр. 358 — 362. (DjVu, 850 кБ.) 4. Справочник по слаботочным электрическим реле. Игловский И.Г. и Владимиров Г.В. Третье издание. Л.: Энергоатомиздат, 1990. Реле 64П. Стр. 332 — 335. (DjVu, 543 кБ.) 5. Справочник. Реле и контакторы. Проектно-конструкторское бюро, 1964. Том-3. Реле электромагнитные поляризованные. Реле 64П. Даны технические характеристики и обмоточные данные реле. (DjVu, 139 кБ.)

Устройство и принцип работы реле

Реле представляет собой катушку, состоящую из немагнитного основания, на которое намотан провод из меди с тканевой или синтетической изоляцией, но чаще всего с диэлектрическим лаковым покрытием. Внутри катушки установленной на нетокопроводящее основание, размещается металлический сердечник. Также в устройстве имеются пружины, якорь, соединительные элементы и пары контактов.

При подаче тока на обмотку электромагнита (соленоида) сердечник притягивает якорь, который соединяется с контактом и электрическая или электронная цепь замыкается. При снижении силы тока до определенного значения, якорь, под действием пружины, возвращается на исходную позицию, вследствие чего происходит размыкание цепи.

Более плавная и точная работа достигается благодаря использованию резисторов, а защиту от скачков напряжения и искрения обеспечивает установка конденсаторов.

У большинства электромагнитных реле имеется не одна, а несколько пар контактов, что позволяет управлять несколькими цепями одновременно.

Простейшая схема устройства электромагнитного соленоида

Если в двух словах, то этот вид коммутационного устройства работает по принципу электромагнитной индукции. Благодаря довольно простому принципу действия реле имеют высокую надежность в эксплуатации.

В видеоролике ниже разъясняется принцип действия электромагнитного КУ:

Как сделать реле времени: два лучших способа

Благодаря реле времени можно серьезно экономить средства. К примеру, его можно установить в кладовке, коридоре или подъезде, одним нажатием вы сможете включать свет, а через определенный промежуток времени он отключится в автоматическом режиме. Этого времени вам будет достаточно, чтобы найти предмет в кладовке или просто пройти участок в коридоре. В данной статье мы расскажем вам, как сделать реле времени своими руками, рассмотрим пошаговую инструкцию и самые простые схемы подключения.

Как сделать реле времени – самый простой вариант

Мы понимаем, что основная часть наших читателей – это любители. Поэтому решили не вдаваться в сложные технические термины, которые могут ввести в ступор. Специально для наших подписчиков мы нашли вот такое видео, посмотрев которое вы сможете понять, как сделать самодельный таймер для отключения электричества.

Хотим обратить ваше внимание, что никаких сложностей у вас возникнуть не должно, ведь инструкция предельно простая для восприятия. Чтобы сделать реле времени нам необходимы следующие материалы:

Чтобы сделать реле времени нам необходимы следующие материалы:

Чтобы сделать реле времени нам необходимы следующие материалы:

Следующим образом выглядит схема подключения реле времени:

Конденсатором здесь выступает С1. Время задержки такого реле составляет 10 минут. Если говорить за другие характеристики КИТ, то он может похвастаться 1000 мкФ/16 Вольт. Регулируется время с помощью стандартного резистора R1. Управляется устройство с помощью контактов, специально под него плату делать не нужно, ее можно собрать, как показано на макете.

Собираем реле времени на базе таймера NE 555

Вторая схема реле времени также элементарна. Но, для ее сборки нам необходим таймер NE 555. Данный таймер предназначен для включения и отключения различных устройств. Его схема выглядит следующим образом.

Главным составляющим этого устройства выступает микросхема, именно он используется в построении самых популярных электрических устройств и таймеров. Микросхема позволяет наладить управление нагрузкой с помощью специального электромеханического реле. Поэтому вы сможете его настроить на выключение и включение света.

Управление таким таймером довольно простое, на корпусе вы найдете две кнопки:

Для запуска времени необходимо нажать кнопку «старт». Если нужно вернуть в первоначально состояние, тогда нажимаем «стоп»

Обратите внимание, что интервал времени управляется резистором R1 и конденсатором С1. Именно от их номинала и зависит время, через которое лампа и другой осветительный прибор будет гаснуть

Настроить время вы сможете от двух секунд до трех минут

Поэтому вы сможете без особых усилий подобрать лучшее время выключения. Данная модель требует постоянное питание от источника в 12 Вольт

Настроить время вы сможете от двух секунд до трех минут. Поэтому вы сможете без особых усилий подобрать лучшее время выключения. Данная модель требует постоянное питание от источника в 12 Вольт.

Более подробно о нем вы сможете узнать, посмотрев вот такое видео.

Рекомендуем прочесть: как установить ленту в фару.

Где используется и как выбрать электромагнитное реле

Сложно в это поверить, но самое простое реле стало причиной быстрого развития компьютеров и компьютерной техники и вот почему: в нем бывает два состояния вкл/выкл, а именно эти два состояния схожи с двоичным кодом транзисторов процессора.

Также это простое устройство нашло широкое применение в промышленности, в транспорте, в бытовом оборудовании, энергетики, космонавтике, медицине и.т.д. С ним мы сталкиваемся ежедневно, но не замечаем этого. Например, в ИБП или стабилизаторе напряжения, мгновенно реагирующим на перепады напряжения.
