Электромонтажный плинтус: функции
Укладка проводки в плинтусы сейчас очень популярна, практически все они выпускаются с кабель-каналами — отверстиями для размещения любого количества проводов. Но такие изделия не являются безопасными на 100% — они пластиковые, при коротком замыкании могут оплавиться, вызвать пожар.
Сейчас в магазинах электрических товаров можно приобрести особый электротехнический плинтус — с розетками он будет составлять наиболее безопасный комплект оборудования. В устройстве есть специальная коробка — место прокладки проводов (2–4 штуки). В такие приспособления можно помещать кабели высокого напряжения, телефонные, интернет провода. Монтировать плинтусные розетки можно без труда.
Плюсы и минусы подрозетников на плинтусе
Установка плинтусных подрозетников имеет несомненные преимущества:
- Не требуется устройство штроб в стенах, минимальное количество пыли во время работ. Процедура установки обходится без каких-либо строительных смесей. Разводка проводов внутри плинтусов выполняется по завершении чистовых отделочных работ.
- Минимальный риск соприкосновения со старой проводкой во время установки. Инженерные коммуникации также не мешают, поскольку их разводка не делается непосредственно возле полов.
- В случае необходимости установка дополнительной розетки отнимает очень мало времени. Ее можно установить практически в любом месте, в выбранной точке периметра помещения. Строительные растворы опять же не требуются.
- Провода электрооборудования и бытовой техники, подключаемые в розетки на плинтусах, не портят внешний вид помещения, так как их почти не видно из-за малой высоты.
Тем не менее, несмотря на множество достоинств, хозяева могут столкнуться с определенными проблемами, вызванными плинтусной разводкой.
Среди них можно отметить следующие:
- Проводники становятся более уязвимыми к механическим воздействиям, поскольку тонкий слой пластика является слабой защитой по сравнению со штукатуркой стен.
- Проводка, скрытая в кабель-каналах, перегревается намного чаще, поскольку отвод тепла очень слабый из-за плотно подогнанных конструкций. Этот недостаток легко устраняется с помощью правильных расчетов и выбора сечения проводов, в результате чего нагрузка на розетку заметно снижается.
- Иногда возникает угроза затопления квартиры. В связи с этим негерметичные соединения проводов попадают под действие влаги и создают реальную угрозу здоровью и жизни проживающих.
- Плинтусные розетки располагаются в местах свободного доступа для маленьких детей. Данная проблема решается установкой специальных заглушек или монтажом розеток, оборудованных защитными крышками.
Монтаж розетки
Установка подрозетника не представляет большой сложности, поэтому ее можно сделать самостоятельно.
Необходимы следующие инструменты: перфоратор, шуруповерт (набор отверток), пила для пластика, нож с острым лезвием, пассатижи и измерительные инструменты.
Понадобятся также саморезы (от 6 мм), изоляционная лента и т.д. Способ крепления подрозетника с помощью клея или герметика не представляется надежным, так как коробка в этом случае не будет плотно закреплена.
Перед тем как провести прокладку кабеля к розетке, необходимо проложить плинтус с кабель каналом, по которому будет проходить электропровод.
Для этого у молдинга снимаются защитные панели, далее монтажные планки закрепляются с помощью пластиковых дюбелей по отмеченным ранее точкам. Углы и продольные переходники устанавливаются с учетом размещения проводов.
В местах предполагаемой установки розеток предварительно делается отметка. Далее отрезаются соответствующих размеров отрезки молдинга, при этом делается запас в 4-5 мм с двух сторон.
Для установки напольного подрозетника в плинтусе необходимо оставить зазор (60-70 мм) между отдельными планками молдинга или сделать разрез в месте установки. Для подрозетника, которой крепят на стену, надрез на плинтусе делается сверху. Отверстия по краю обрабатывается напильником, чтобы избежать повреждения изоляции.
Из центрального кабель канала протягивается провод, который предназначается для подключения, он разрезается и зачищается. Плинтус закрывают защитной планкой
Коробка прикладывается к стене и через отверстия отмечают места крепления. По отметкам просверливают гнезда для крепежа и забивают пластиковые дюбеля. Для обеспечения более плотного прилегания дюбеля используются без бортиков.
Установочный короб плотно фиксируется к стене с помощью саморезов. В отверстие выводятся провода без перекручивания и повреждений.
Розетка в плинтусе устанавливается следующим образом. Предварительно на розетке откручивают клеммы с помощью отвертки, затем присоединяют зачищенные провода. Затягивая винты, нужно следить за тем, чтобы не повредить проводники из-за слишком большого давления. Чтобы внутри бокса не образовывались загибы подтягивают кабель.
Статья по теме: Основные виды поломок кранов и смесителей в ванной
По окончании монтажа подключают напряжение, проверяют работоспособность розетки мультиметром или любым электроприбором и закрепляют декоративную панель.
Наглядное видео-пособие как проделать этот алгоритм:
Материалы для скрытой проводки
Следует уточнить, какие материалы понадобятся для монтажа скрытой проводки. К ним относятся мультибоксы, электророзетки наружные, внутренние, пластиковые короба.
Мультибоксы
Мультибокс (пластиковая накладка) поможет установить любые типы одиночных электророзеток. Существуют разные накладки в зависимости от толщины плинтуса и выреза под розетку. К каждому устройству прилагается подробная инструкция по применению. Преимущества мультибоксов очевидны — они позволяют легко, удобно завести провода без штробления штукатурки, а достать их для ремонта очень просто. Такой метод идеально подходит, если нужно заменить старую проводку новой, а делать полноценный ремонт нет возможности.
Мультибоксы используют при:
- монтаже скрытой проводки в доме, квартире, коттедже;
- устройстве розеток в офисах, магазинах, школах, колл-центрах.
Такие приспособления универсальны, внутри них можно разместить телевизионные и прочие кабели в доме. Выбор мультибоксов большой, самые популярные производители — Росмат, Маршалл, Декора.
Кабель-каналы из пластика
Вместо мультибоксов многие используют кабель-каналы с внешними розетками. На вид это пластиковый короб, на который надевается крышка с защелкой. Существуют различные модификации кабель-каналов, можно подобрать нужный по высоте, ширине. Ограничений на количество проводов тут нет — можно смонтировать любое количество.
Технология установки
Прежде чем приступать к работе, необходимо все тщательно продумать и осуществить подготовительные работы. В первую очередь следует решить, где будет проходить проводка. При планировке следует рассчитать общую длину кабеля.
Следующий этап – это покупка всех необходимых материалов для работы. Следует учитывать, что если планируется дополнительная установка розеток, то необходимо приобрести специальную коробку для установки электрических изделий в плинтус, как показано на фото ниже. Либо можно с помощью кабель канала поднять проводку вверх и установить накладную розетку.
Затем можно приступать к установке. Для этого необходимо:
- Убрать старый непригодный плинтус.
- Снять защитную панель короба. Должна остаться только установочная планка, с которой в дальнейшем и будут осуществляться работы.
- Из внутреннего угла начинаете установку крепления. На торцевую сторону планки наденьте угловой переходник. И в том месте, где планируется проводка, приложите планку.
- С помощью шила необходимо сделать проколы для крепления. На стене при этом отметки должны быть небольшие.
- Затем плинтус убирается, и с помощью перфоратора делаются отверстия с диаметром в 6 мм, в которые вставляются дюбеля.
- Установочная планка возвращается на место и прикручивается саморезами.
- С помощью специальных переходников плинтус крепится к каркасу.
- Как только планка была установлена, можно приступать к монтажу проводки. Для этого все провода помещаются в специальные кабель каналы или на полки. Если есть необходимость, то провода дополнительно фиксируются механическими крепежами.
- Там, где должны быть подрозетники, проделываются отверстия. Чтобы избежать повреждения изоляции, его края следует зачистить с помощью напильника. Следующий этап – это установка розеток и их фиксация.
- Когда электропроводка установилась на своем месте, необходимо поставить на место защитную панель.
На видео наглядно демонстрируется, как провести проводку в плинтусе своими руками:
Сборные конструкции
Практически все производители розеток и выключателей предлагают многокорпусные решения, выполненные под одной декоративной панелью.
Как в таком случае монтировать подрозетники? Если устанавливать одиночные коробочки в ряд, можно ошибиться на несколько миллиметров, и закрепить многоместную конструкцию будет невозможно.
В магазинах предлагаются различные варианты решения:
- Подрозетник для двойной (или более) розетки в одном объеме.
Преимущество такого решения в том, что посадочные места для блоков розеток или выключателей подогнаны идеально. После установки подрозетника, вы получаете монолитную конструкцию.Недостаток — при сверлении отверстий в бетонной стене, выполняется больше работы — необходимо создавать овальное углубление. Кроме того, если монтировать такой блок в тонкой перегородке (80–100 мм), вы нарушаете прочность стены.
- Наборные конструкции. Можно сказать, что это стандартное решение для электромонтажа. Практически все одиночные подрозетники могут собираться в «гирлянды» из любого количества модулей. Главное, чтобы все элементы были от одного производителя, и одной серии.
- Преимущество в том, что вы просто покупаете партию таких коробочек, а затем комплектуете хоть одиночные, хоть пятерные модули. Кроме того, отверстия в стене не требуют масштабной доработки: достаточно вырубить шлямбуром переходы для проводов. Недостаток есть, правда несущественный. Необходимо строго выдерживать горизонтальную линию установочных винтов, иначе трудно будет подгонять длинные блоки.
Форма коробочек не имеет принципиального значения. Круглые подрозетники легче устанавливать, поскольку отверстия под них высверливаются обычной дрелью с коронкой. Однако подрозетники квадратной формы также пользуются спросом. Если материал стены позволяет вырезать прямоугольное отверстие без лишних затрат — устанавливайте именно такие коробочки. В них проще разместить длинные провода.
С точки зрения установки розеток или выключателей — никаких сложностей не возникнет. Посадочные места стандартные как для круглой, так и для квадратной формы.
Назначение и функции подрозетников
Конструктивно большинство подрозетников изготавливается в виде коробок или стаканов различной формы. Материалом служит прочный огнеупорный пластик, реже используется металл. Внешнюю сторону покрывают специальные выступы, обеспечивающие крепление и сцепление со стеной после высыхания раствора. Внутренние стенки, наоборот, отличаются гладкой поверхностью.
На корпусе в определенных местах установлены заглушки, закрывающие отверстия для подводки проводов. В процессе монтажа, когда выполняется установка розетки в подрозетник, они прорезаются или выдавливаются там, где это необходимо. В конструкцию также включены шурупы или саморезы, предназначенные для фиксации подрозетника и розетки. Среди электриков эти изделия называются еще монтажными или установочными коробками.
Основное предназначение подрозетников заключается в следующем:
- Надежное удерживание розеток на своем месте за счет прочной фиксации в стене монтажной коробки, которую нужно вмазать в отверстие.
- Обеспечение электробезопасности. Подрозетник в бетонную стену, а также из кирпича и гипсокартона, изготавливается из материалов, обладающих диэлектрическими свойствами. Электрический потенциал, образующийся на контактах розеток, уже не сможет свободно попасть на металлоконструкции в бетоне.
- Защита установленных розеток от проникновения внутрь корпуса влаги, пыли и мелких посторонних предметов.
- Противопожарная защита. Герметичное соединение огнеупорного корпуса установочных коробок предотвращает распространение горения от воспламенившейся розетки.
- Правильно смонтированные скрытые коробки смотрятся аккуратно и эстетично. Расстояние верхнего края изделия выдерживается вровень с поверхностью стены. В дальнейшем и сами розетки встают на свое место ровно, без каких-либо перекосов.
Для чего нужны напольные розетки
Такой вариант обустройства электропитания появился недавно. Планируя систему электропитания в доме, мало кто учитывает такую ее конструкцию. Наиболее часто эта технология применяется для увеличения источников электросети в квартире. К примеру, в старом доме решили сделать небольшой ремонт, и нецелесообразно прокладывать новые канавки для проводки. А для обеспечения электропитанием бытовой техники стоит проложить электропроводку в плинтусе и сделать в нем розетки.
Также в квартире иногда проводят перестановку мебели. И в новом варианте интерьера для подключения электроприборов нужно протянуть дополнительный кабель. Тогда на выручку приходит технология прокладки проводки в плинтусе.
Что касается телефонных или сетевых шнуров, то для них розетки в плинтусе – самый лучший вариант.
Технические характеристики
Розетки на плинтус обладают следующими характеристиками:
- Для установки коробки вам потребуются подрозетники для плинтуса и сама розетка. Подрозетник представляет собой короб с переходником внизу.
Мульти розетка удобна в быту
Основными компонентами при производстве являются поливинилхлорид и ламинированная пленка. При этом пленка имеет возможность имитировать любую текстуру, будь то дерево, камень и прочее. Подрозетник изготовлен из более жесткого материала, это позволяет обеспечить надежную фиксацию при установке.
Существует два типа подрозетника – напольный и настенный. При этом крепление настенного варианта происходит на стену и плинтус, пола он не касается.
Конструкция коробки изготавливается универсальной, вы сможете расположить там электрическую розетку, сетевой кабель, антенну и прочее.
Рекомендуется приобретать коробку и плинтус у одного производителя.
Розетки на плинтус: 7 вопросов по оценке решения и технологии монтажа
Сегодня нам с уважаемым читателем предстоит разобраться, насколько практичны плинтусные розетки. Мы взвесим плюсы и минусы решения, узнаем, когда оно может применяться, а когда лучше отдать предпочтения другим способам разводки электричества, и познакомимся с технологией монтажа проводки. Итак, в путь.
Что это такое
- В каких случаях нужны розетки в плинтус?
Они используются, если разводка электричества выполняется внутри плинтуса с кабель-каналом. Розетки могут монтироваться как над плинтусом, так и непосредственно на него.
Плюсы
- Чем удобна установка розетки в плинтусе или над ним в сочетании с плинтусной разводкой электричества?
Вот аргументы в пользу проводов в плинтусах:
Под проводку не нужно штробить стены. Количество пыльных работ сводится к минимуму (собственно, из их списка остается только бурение перфоратором отверстий под дюбель-гвозди). «Мокрые» работы (со строительными смесями) отсутствуют полностью;
- Вы не рискуете наткнуться на старую проводку или провода к радиоточке при установке розеток. Непосредственно над полом инженерные коммуникации не разводятся;
- Если вам нужна дополнительная розетка в плинтус — ее установка займет не больше получаса и, опять-таки, не будет сопровождаться пыльными или мокрыми работами. При этом вы не ограничены в выборе места ее монтажа: плинтус монтируется по всему периметру помещения;
- Провода бытовой техники не будут портить вид стен, как это бывает при монтаже розеток на стандартной для домов советской постройки высоте 90 см.
Минусы
- Чем неудобна розетка в плинтусе и проводка в кабель-каналах?
Автор является искренним поклонником этого решения и монтировал проводку в своем доме именно таким способом; однако он должен признать, что несколько проблем плинтусная разводка все же создает.
Провода более уязвимы по отношению к механическим повреждениям. Тонкий поливинилхлорид защищает их от случайных ударов куда хуже, чем слой штукатурки;
- При затоплении квартиры (например, при порыве водопровода) плинтус с розетками и проводами может стать серьезной угрозой для вашего здоровья и даже жизни: соединения проводов с колодками негерметичны;
- Наконец, плинтусная розетка становится доступной для ребенка с того момента, как он начал ползать. Высота от пола в 90 сантиметров отодвигает момент плотного знакомства с электроэнергией как минимум на год.
Ограничения
- Всегда ли можно разводить проводку в плинтусах?
Нет. Правила эксплуатации электроустановок (ПУЭ) запрещают прокладку проводки в пластиковых гофрах и кабель-каналах внутри деревянных домов. В них можно использовать только металлические трубы (стальные или медные), а также металлорукава.
Почему? Видите ли, при замыкании внутри пластикового короба его стенки мгновенно прогорают, что зачастую приводит к последующему возгоранию примыкающих деревянных конструкций. А вот металлические стенки способы выдержать температуру замыкания на время, достаточное для срабатывания автомата.
Советы по монтажу
Теперь давайте выясним, что необходимо, чтобы выполнить плинтусную разводку электричества своими руками.
Инструмент

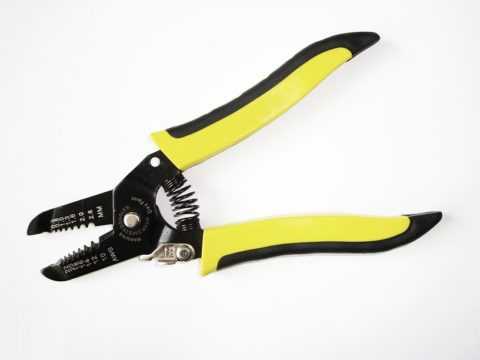

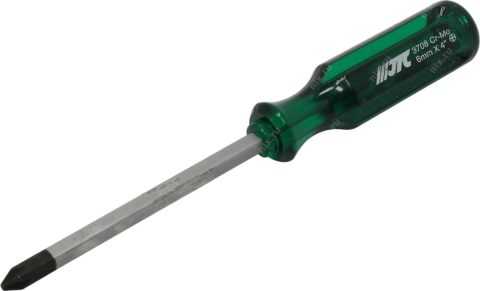

- Какие инструменты нужно подготовить к началу работ?
Автор использует при монтаже следующий набор:
- Чем монтируется плинтусная проводка?
Технология
- Есть ли у монтажа плинтусной проводки какие-то особенности?
Вот основные правила монтажа:
Крепите плинтус с шагом не больше полуметра. На неровностях стен шаг стоит уменьшить, иначе на примыкании останется зазор;

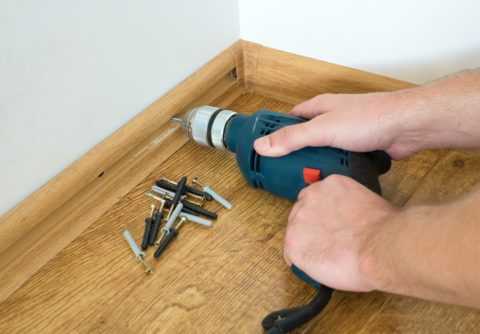

Бурите отверстия в стене и вбивайте пластиковые дюбели прямо через плинтус со снятой крышкой кабель-канала. Эта инструкция позволит вам избавиться от затрат времени на разметку отверстий;
Не заполняйте кабель-канал проводами более чем на 40% сечения, иначе получите перегрев проводки в пиках потребления;
- Укладывайте кабель с излишками (со слабиной как минимум в 5 сантиметров на каждую стену). Запас пригодится вам при монтаже дополнительных розеток, не предусмотренных первоначальным проектом;
- Если используются обычные накладные розетки, сделайте в плинтусе с помощью болгарки вырезы под них до верха кабель-канала. Так вы сможете полностью спрятать провода и сделать примыкание достаточно опрятным.
Надеемся, что этот материал будет полезен вам при выборе способа прокладки проводки в собственном жилье. Узнать больше о том, как монтируется розетка на плинтус и в каких случаях оправдан ее монтаж, поможет прикрепленное к статье видео. Успехов!
Преимущества и недостатки
Монтаж плинтуса с проводкой занимает меньше времени, чем прокладка проводов в штробах
Плинтусные розетки имеют ряд положительных моментов для мастера:

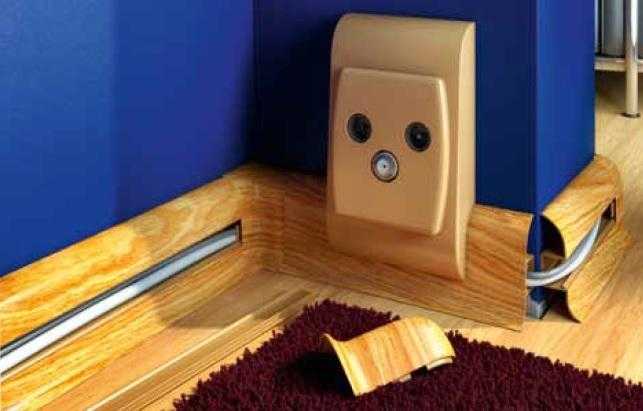

- С помощью мультибокса можно компактно и органичность разместить дополнительные точки питания.
- За счет низкого расположения относительно пола розетки не бросаются в глаза, не режут визуально цельную стену, а иногда вовсе прячутся за мебелью.
- Богатая цветовая гамма мультибоксов дает мастеру возможность подобрать изделие точно под цвет пристенного бордюра.
Разновидности плинтусных розеток
Вся проводка надежно скрыта кабель-каналом, не лежит по полу и не тянется по стенам.
Отсутствие риска наткнуться на старые кабели в стене при устройстве новых — безопасность для мастера.
Отсутствие пыльных работ.
Возможность установить дополнительную розетку в любом месте комнаты без привязки к нормам и стандартам при штроблении стен.
Есть у плинтусных розеток и некоторые минусы. К ним относят:
- Умеренную ударопрочность. При частых механических повреждениях мультибокс может расколоться.
- Доступность для детей. В доме, где есть малыши, такие розетки лучше не ставить или монтировать их с учетом расстановки высокой мебели, чтобы перекрыть доступ к точке питания.
- Негативное воздействие влаги на всю проводку при случайном потопе в доме или пролитом ведре воды непосредственно на розетку.
Полезные советы
Напольный подрозетник, имеющий заземление, более удобен для монтажа, так как он подходит для различных видов розеток. Такие изделия имеют короб с большей глубиной, поэтому при установке не возникает проблем.
К другим видам подрозетников специально подбирают розетку с заземлением.
Однако эксплуатация изделия, примыкающих к полу вызывают некоторые неудобства. В процессе эксплуатации вокруг коробки накапливается пыль и грязь, а при уборке в нее может попасть вода, что приведет к короткому замыканию. Поставить мебель вплотную к стене также не получится. Таким образом, подрозетник, закрепленный к стене более практичен в обиходе.
При проведении монтажа необходимо соблюдать противопожарную и электробезопасность. Все работы нужно проводить только после отключения напряжения. Электропровод не должен иметь повреждений, а оголенные участки необходимо изолировать специальными материалами.
Электротехнические короба с размещением большого количества кабелей ранее в основном использовались в промышленности. Сейчас такие инженерно-технические решения нашли широкое применение в различных сферах интерьерного дизайна.
Сегодня с помощью встроенного мультибокса можно в любой части дома легко разместить розетку, что может сэкономить время и средства для дорогостоящего ремонта. Плинтусные боксы имеют самую разнообразную форму и дизайн, позволяющие выбрать наиболее подходящий вариант и сделать их частью домашнего интерьера.
Самые лучшие посты
- Как сделать потолок из гипсокартона в коридоре самостоятельно
- Установка плинтуса на столешницу для кухни
- Как подключается инфракрасный теплый пол
- Обеспыливание бетонного перекрытия или пола своими руками
- Как правильно отрезать плинтус с помощью стусла
- Делаем звукоизоляцию пола в доме с деревянными перекрытиями
- Как сделать шумоизоляцию пола в панельном доме
- Напольное покрытие Регупол — лучший вариант для спортплощадок
Статья по теме: Теплый водяной пол: что нужно для устройства, порядок работ
Как установить плинтусную или напольную розетку
Технология монтажа напольных розеток предполагает наличие самого плинтуса, розеток и подрозетников. Покупать все элементы желательно одной фирмы, это обеспечит совпадение плинтуса и установочных элементов.

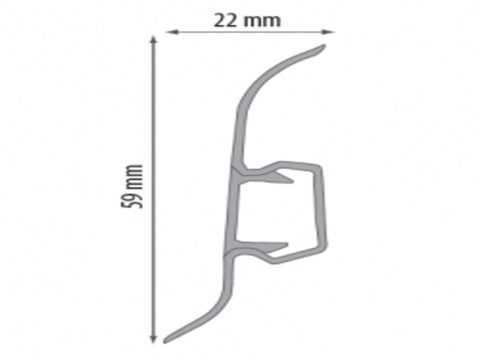

Планки плинтуса изготавливают из поливинилхлорида с имитацией под дерево или другую текстуру. Этот материал обеспечивает долговечную эксплуатацию всей конструкции. Он не горит, не теряет цвет. Основа плинтуса – это планка с каналами для прокладки электропроводки. На нее надевается панель для защиты, сделанная из гибкого материала. Покупая плинтус, не забудьте о монтажных элементах: заглушках, переходниках.

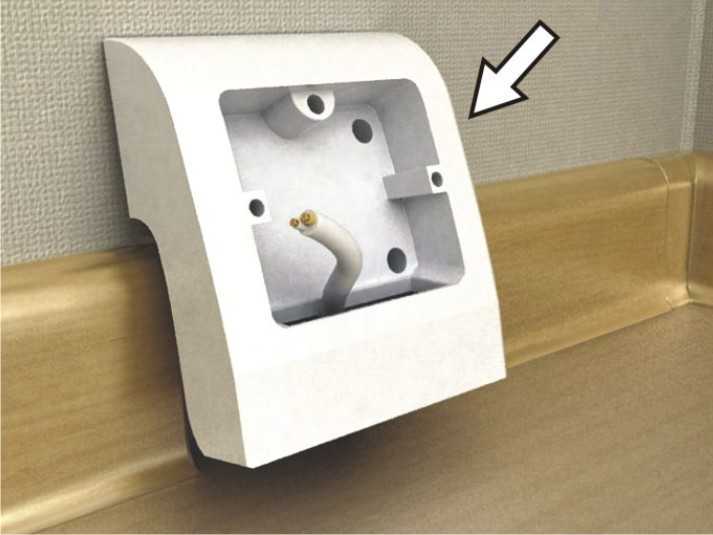

Подрозетник – это коробка, по форме обеспечивающая ее крепление к плинтусу. Нижняя часть выступает переходником между плинтусом и розеткой. Подрозетник крепится или на стену, или непосредственно на плинтус. Изготавливается из такого же материала, как и плинтус, но в более жесткой форме.
Для самостоятельного монтажа плинтуса вам понадобится: ударная дрель, шуруповерт, молоток, нож, пилка, рулетка и пассатижи. Также необходимо запастись дюбелями больше 6 мм и изолентой.
Все работы с электропроводкой необходимо проводить при выключенном напряжении сети. Первым этапом работы является прокладывание плинтуса:
— предварительно размечают места установления розеток, потом отрезают нужные по длине планки и крепят их к стене; — снимают панель, прикладывают основу плинтуса к стене и просверливают отверстие насквозь, заглубляясь в стену; — потом вбивают пластиковые дюбеля. При забивании дюбеля следите, чтобы не повредилась монтажная планка плинтуса; — удаляют из монтажных каналов пыль, которая образовалась при сверлении; — с помощью уровня ставят планку строго горизонтально и прикрепляют ее к стене.
Затем прокладывают электропроводку в канавках плинтуса и монтируют переходники. В местах, где отмечены розетки, делают разрывы или просверливают отверстия. Нужно зашлифовать края отверстий, чтобы не было заусениц.
Потом прокладывают электропроводку в каналах и закрывают плинтус защитной панелью. После этого необходимо закрепить подрозетник к стене и смонтировать саму розетку, после чего надеть на нее декоративную панель.
Подрозетники для плинтуса, плюсы минусы и правила установки
Ремонт уже сделан и вы вдруг выяснили, что необходимо добавить еще одну розетку в комнату и при этом ломать стенку и прокладывать новую линию нет никакого желания и денег. Выходом станет выполнение проводки в плинтусе. В этой статье пойдет речь о том, какие виды подрозетников существуют, как их правильно устанавливать и какими преимуществами и недостатками они обладают.
Технические характеристики подрозетников для плинтусов
Существуют два варианта изделия, а именно:
1. Напольной установки. При этом подрозетник плотно прилегает к плинтусу и полу.
2. Настенной установки. В этом варианте подрозетник фиксируется на стене и плинтусе, а контакта с полом нет.
Сам подрозетник выполнен из довольно жесткого пластика и имеет универсальное исполнение, что позволяет надежно фиксировать не только силовые розетки (для подключения электроприборов), но и телефонные, сетевые, интернет розетки и т.п.
Важно. Подрозетник по своей конструкции должен четко совпадать с конструкцией самого плинтуса, поэтому эти детали нужно приобретать сразу и желательно одной фирмы производителя
Как правильно монтировать подрозетник для плинтуса
На самом деле монтаж такого изделия предельно прост и с ним справится практически любой начинающий мастер. Алгоритм работы будет выглядеть следующим образом:
Первым делом нам нужно подготовить инструмент и нам понадобится: дюбеля, перфоратор, шуруповерт (отвертки), пассатижи, саморезы, линейка, маркер, канцелярский нож.
После того, как все подготовлено начинается процесс установки плинтуса и прокладки внутри него питающего провода.
Затем после определения места установки розетки размечаем сам плинтус и разрезаем.
Причем если вы выбрали настенный вариант подрозетника то разрез делается в верхней части плинтуса, а если напольный вариант, то тогда плинтус разрезается полностью.
При этом места разрезов необходимо обязательно зачистить от всех возможных заусенцев, чтобы не повредить питающий кабель.
После этого протягиваем питающий кабель и приступаем к установке самого подрозетника.
Для этого подрозетник прикладываем к посадочному месту, отмечаем с помощью маркера места для сверления под крепеж, затем сверлим места и крепим подрозетник на плинтусе.
Положительные и отрицательные стороны таких изделий
К плюсам именно такого вида монтажа можно отнести следующие моменты:
1. Для монтажа вам не нужно штробить по новой стене, а это значит, что не нужно тратить время и средства на новый ремонт стены.
2. Монтаж происходит предельно быстро, так как достаточно просто прокинуть в специальной нише плинтуса питающий провод.
3. При такой прокладке повредить уже смонтированную (старую) проводку повредить практически невозможно.
4. Вновь смонтированная розетка практически незаметна, что значит она не испортит своим видом интерьер помещения.
Кроме плюсов у такого способа монтажа есть и минусы:
1. Уложенный в плинтусе провод более уязвим к возможным механическим повреждениям, чем провода, замурованные в стенах.
2. Такие розетки легкодоступны для маленьких детей, поэтому чтобы избежать их травмы необходимо дополнительно побеспокоиться об установке специальных шторок, или уже приобретать розетки с такой конструкцией.
3. Так же в случае подтопления помещения такая линия быстрее окажется в воде, а сочетание вода и электричество – это дуэт, который опасен для жизни и здоровья человека.
Примечание
Более практичным вариантом является использование настенного варианта, так как возле напольного подрозетника образуются трудно доступные места, в которых станет скапливаться пыль да и во время влажной уборки при неосторожности можно залить такую розетку, что так же крайне нежелательно
Arbiton Multibox — коробка для розетки на плинтус — DRIVE2
Нашел очень интересную и удобную вещь — подрозетник на плинтус фирмы Arbiton (они производят недорогие гибкие пластиковые плинтуса с кабель каналом, заглушки, уголки к ним и т.п.):
Спереди:
Сзади:
Есть несколько видов таких корбок под разные профили плинтуса. Мой на фото, а есть еще для более толстого плинтуса и для более высокого плинтуса:
Вырез подходит под профиль плинтуса
Можно установить любую встраиваемую розетку, задняя часть которой выступает не больше чем на 25 мм:
Эта коробка стоит менее 100 рублей, и удобна тем, что если у вас плинтус с кабель каналом, вы можете удобно и красиво сделать дополнительную электрическую, телефонную или телевизионную розетку где угодно на плинтусе.
Вот как это смотрится вживую:
Стоимость данного модуля 165р: 85р коробка плюс 80р розетка
В комплекте крепеж — два дюбеля, два шурупа и два маленьких шурупчика для крепление розетки к коробке.
Обычно штатный крепеж можно выбрасывать, но тут очень качественные и дюбели и шурупы.
Цена: 85р плюс любая розетка.
www.drive2.ru
Фаза слева или справа
Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.
Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?
На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.
Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.
Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.
Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.
желто-зеленый провод – земля
синий или бело-синий – ноль
разноцветный или белый – фаза
После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.
Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.
Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.
При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.
В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.
Все что остается, это установить лицевую панель и накладную рамку.
У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.
То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.
Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.
А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.
К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.
Только после этого, все закрепляется без проблем.
Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.
