Подключение духового шкафа и варочной поверхности к одной розетке

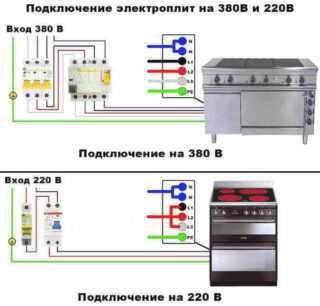

Схемы подключения

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.

Однофазная схема на 220 Вольт

Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:

1. Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
2. Нулевой провод (N) соединяем с клеммами N-1 и N-2.
3. Защитный проводник PE направляем на соответствующую клемму.

Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

Трехфазная схема 380 В

Это вторая по распространенности схема. Чаще всего применяется в частном доме.

Подключение выполняем так:

1. Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
2. Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.

Перемычки в трехфазной схеме не нужны.

Двухфазная схема на 380 Вольт

Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.

Варочная поверхность соединяется с сетью 380 Вольт следующим образом:

1. На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
2. На L-3 ставим фазу C.
3. Все прочие действия осуществляются так же, как в остальных вариантах схем.

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Практика подключения

Важно! Если у панели и у духовки есть электрические вилки на кабелях питания, их срезать нельзя. Этим вы нарушите правила гарантии и потеряете её

Поэтому два варианта подключения.

Вариант 1. Электрических вилок нет

Имеем два бытовых прибора, с кабельными выводами для подключения питания. Очень правильно сделать так:

Подготовить кабели бытовых приборов к подключению. Для подключения панелей и духовых шкафов используют электрические шнуры, типа, ПВС. Жилы шнуров многопроволочные. Для лучшего контакта на концы жил, нужно установить обжимные гильзы или контактные клеммы.

Установка гильз требует специального инструмента, но он стоит того, чтобы обеспечить надежное подключение.

Качественное подключение панели

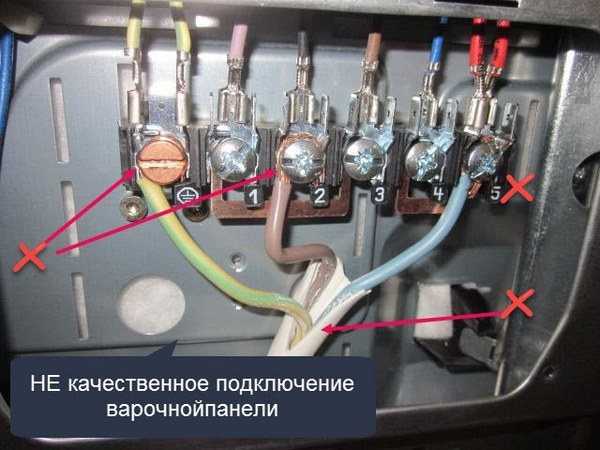

Безобразное подключение панели

Для подключения мощных бытовых приборов, забудем о скрутках и пайках. Используем специальные клеммники, под названием, барьерные клеммные колодки.

Барьерная колодка

Если нужна красота, прячем колодку в распределительную коробку, которую подбираем по внешнему виду.

Статья по теме: Размеры встроенных духовых шкафов: как не ошибиться с встройкой

Можно ли подключать кабель духового шкафа к колодке варочной панель?

У варочной панели довольно мощная колодка для подключения. В теории можно подключать кабель духового шкафа к этой колодке. Но только в теории. На практике, лучше этого не делать. Варочная панель стоит гораздо дороже барьерной колодки и не нужно её использовать для расключения проводов.

Итог подключения приборов без вилок и розеток

Получаем такое подключение. Питающий кабель подключается к барьерной колодке. Шнуры питания от варочной панели и духового шкафа, подключаются к той же барьерной колодке с соблюдением цветности жил. Соответствие цветов жил их назначению, смотрим в документации.

подключение варочной панели и духовки

Примечание. Некоторые модели встроенной техники не комплектуются кабелями питания. Для них нужно купить гибкий питающий шнур, нужного сечения, например, ПВС.

Вариант 2. Электрические вилки (вилка) есть

Важно! Подключение по типу вилка-розетка допустимо, если сила тока при работе прибора не более 32 Ампер. Если прибор более мощный, контакты розетки будут греться и возможно возгорание

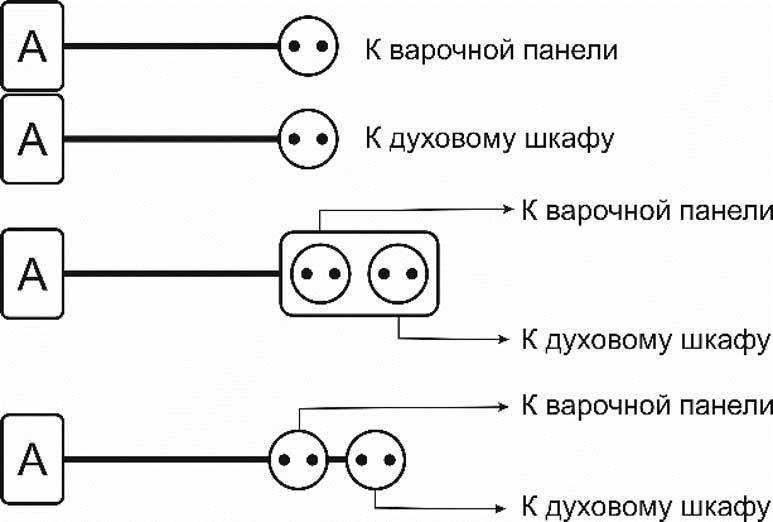

В этом случае используем шлейфование розеток. От розетки для варочной панели, прокладываем шлейф, кабелем того же сечения, ставим розетку и подключаем духовой шкаф.

Повторюсь, суммарная мощность панели и шкафа не должны превышать возможности кабеля. Сначала расчет (выше), потом шлейф.

Особенности устройства розетки для мощной электроплиты

Причина популярности индуктивных плит вполне понятна: они столь же комфортны, как простые электрические, но при этом более экономичны. Практичность такого устройства вряд ли может ставиться под сомнение. Однако подключение индукционной варочной панели имеет свои тонкости и нюансы. Обычно производители указывают, что оно должно производиться только специалистами-электриками.

Проблема в том, что стоимость услуг специалиста довольно высока, и закономерно появляется желание подключить индукционную панель своими руками. Для этого придется основательно изучить тему и особенно ключевые технические требования. Они касаются:

• точек подсоединения;
• типа и сечения используемых кабелей;
• их общей длины.

ЧИТАТЬ ДАЛЕЕ: Подключение варочной панели схемы и комплектующиеРозетку для подключения мощных электроплит достаточно легко отличить по внешнему виду. На корпусе не должно быть лепесткового контакта заземления, как на хваленой евро розетке.

Количество штырьков должно соответствовать типу электросети – для однофазной сети на вилке и розетке будет по четыре контакта а, для трехфазной – пять. Заземление электроплиты выполняется отдельно.

При работе электроплиты потребляемый ток может достигать 10-30 А, поэтому розетка должна быть не просто на определенное количество контактов, этого мало. Желательно, чтобы вилки одинаково плотно прилегали к клеммным парам розетки.

Обычную розетку для пылесоса, кондиционера или даже небольшой электроплиты или утюга опытные мастера подбирают из нескольких вариантов по следующим признакам:

• Вилка заходит в клеммные гнезда розетки с небольшим усилием;
• После того как вилку вставили в розетку, в разъеме не должно быть даже малейшего люфта;
• Штырьки вилки установлены в корпусе на специальных термостойких втулках.

Многие из старых специалистов – электриков рекомендуют устанавливать для электроплит наилучший, по их мнению, вариант розетки и вилки в карболитом корпусе, фото. Как правило, это очень надежные и выносливые устройства, но стоит помнить, что карболовые корпуса имеют ряд недостатков:

• Карболит при нагреве выделяет неприятный запах, каждый раз, когда электроплита проработает более 40-60 мин., в кухне будет чувствоваться отчетливый химический аромат;
• Корпус из черного пластика очень чувствителен к ударам, легко трескается и ломается, особенно, если крепежные болты перетянуты. Приходится прятать корпус в декоративный отсек под электроплитой.

Срок службы такой розетки при правильной установке и подключении плиты кабелем с медными жилами на 4 мм2 составляет не менее 20 лет, чего не скажешь о дешевых китайских, турецких или отечественных моделях.

Более современными и достаточно практичными считаются сдвоенные модели из ударопрочного термостойкого пластика ПКБ-ППУ.

В качестве примера неплохого по качеству и относительно недорогого устройства приведем модель RA32-211R-B линейки Prima производства Schneider Electric. Конструкция розетки выполнена в виде двойного блока белого цвета. В розетке имеется высокоамперный разъем на 32А для подключения очень больших нагрузок, при необходимости, кроме электроплиты, можно подключить кондиционер, и даже сварочный аппарат или фуговальный станок на период выполнения ремонта в доме. Вторая точка подключения – обычный разъем под евро вилку, максимум 16А, для электроплиты мало, но можно включать комбайн.

Первоначально необходимо выбрать место для установки блока, обычно провод от электроплитки до розетки рекомендуют делать по возможности коротким, но не в ущерб комфортности включения вилки. Для монтажа лучше всего подойдет кирпичная или бетонная стена, если таковой нет поблизости, то блок для электроплиты можно установить и на обычной деревянной поверхности, но с прокладкой из паронита или асбеста. Разумеется, к месту установки необходимо заблаговременно провести отдельный силовой кабель от распределительного щита.

Следующий этап – установка контактных блоков. В розетке их два – первым устанавливается высокоамперный блок для электроплиты. Для этого раскручиваем корпус, достаем блок и прикручиваем его на стальную пластину. Аналогично ставим блок на 16А.

Далее выключаем автомат на распределительном щите и переходим к сборке розеточного блока электроплиты.

Далее необходимо завести на клеммы силовой кабель. Зачищаем каждый провод от изоляции на стандартные 11 мм и вставляем в боковые приемники клемм. Сразу же в клеммники проводки заводим два отрезка медного провода в термостойкой изоляции, которые подключаем на входные разъемы второго блока евро розетки. Остается затянуть винты, и блок для электроплиты подключен. Никаких спаек или скруток при сборке контактной группы под электроплиту делать нельзя.

Подключение оборудования

Этапы подключения техники

Алгоритм подключения варочной панели и духового шкафа в одну розетку:

1. Подбор необходимых материалов (электророзетки, кабели, профессиональные инструменты).
2. Выбор оптимальной схемы подключения.
3. Установка в распределительный щиток отдельного автомата защиты для плиты и прокладывание от него отдельного кабеля.
4. Установка розетки и присоединение вилки с кабелем.

Для монтажа варочной панели понадобятся следующие инструменты:

• дрель;
• электрический лобзик;
• нож;
• отвертки;
• линейка;
• карандаш;
• угольник;
• картон.

Установка осуществляется в 3 этапа:

1. Измерение размеров плиты. По замеренным данным нужно создать шаблон на картоне, который потом переводится на поверхность тумбы.
2. Размеченную часть нужно вырезать для установки плиты. Это делается с помощью лобзика по намеченному контуру.
3. Финальный этап – установка и крепление плиты. В проделанное отверстие ставится варочная панель. Места соединения следует заделать герметиком.

В квартирах схема подключения предусматривает только однофазное подключение к 220 В. В коттеджах и частных загородных домах встречаются трехфазные электросети на 380 В. Это нужно учитывать при присоединении.

Чтобы равномерно распределить нагрузку на сеть, можно реализовать схему с двумя фазами, нулем и заземлением

Во время подключения важно не перепутать жилы. На счетчиках, автоматах и других приборах делается буквенно-цифровая маркировка

Буквами 1L, 2L, 3L обозначаются фазы, N – ноль. Земля обозначается соответствующим значком или буквами PE. Жилы обычно маркируются цветами. Желто-зеленый провод всегда обозначает землю (желтый с зеленой полосой). Голубым или синим отмечают ноль. Фаза может окрашиваться в любой другой цвет.

Панель должна подключаться к кабелю через специальную коробку клеммных колодок или через элеткророзетку. Первый способ часто используют профессиональные электрики. Он надежный, но неудобный в эксплуатации. При необходимости демонтажа панели придется отключать провода в клеммной коробке, а затем заново их подключать. Использование вилки и розетки упростит процедуру.

Кабель можно присоединить к вилке и розетке несколькими методами. Первый способ — жила зачищается от изоляционного покрытия на 5 мм и фиксируется винтом. Второй метод является более безопасным и устойчивым. Подключаемый проводник очищается от защитного слоя примерно на 1,5 см, складывается в виде кольца вокруг фиксирующих винтов и зажимается. Безопасность достигается за счет увеличения площади соприкосновения.

Провод может состоять из множества тонких жил. Они легко разрушаются в процессе эксплуатации, поэтому рекомендуется их обработать паяльником.

Как правильно подключить варочную панель и духовой шкаф к одной розетке: схема подключения на один кабель

Приобретая технику, важно заранее знать исходные параметры допустимой нагрузки. Варочная поверхность и духовка имеют объявленные в инструкции заводские характеристики

В том числе расчетную мощность энергопотребления. Сложением этих номиналов определяют суммарную нагрузку, которую соотносят с имеющимися величинами.

Если показатели мощности приобретаемых приборов даже незначительно превосходят допустимые, специалисты советуют проложить отдельный кабель от щитка до места установки. Варочную панель, например, подключают к существующей линии, а духовой шкаф придется подсоединить к новой.

Подключение к шине фазного провода в распределительном щите выполняется также через автоматический выключатель соответствующей мощности. Если в щите не окажется свободного места для установки автомата, приобретают дополнительный бокс необходимого размера. Его не обязательно монтировать рядом с основным распределительным щитом. Допускается установка в любом удобном месте по трассе прокладки кабеля.

Принципы подбора кабеля для дополнительной линии приведены выше

Другое важное технологическое звено  — штепсельный разъем или розетка. Этот элемент имеет те же требования по мощности, но в первую очередь важно соответствие типу или конфигурации штепсельной вилки подключаемого изделия

Несколько слов о том, что типы подключения бытовой техники повышенной мощности зачастую сильно отличаются. Кроме нескольких видов штепсельных разъемов, подключение производится также через контактные группы. Для этой цели используют клеммные коробки с винтовыми или пружинными зажимами.

Теперь вопрос, который вынесен в заголовок статьи. Как подключить варочную панель и духовой шкаф к одной розетке, если их суммарная мощность вполне соответствует техническим параметрам наличествующей на кухне силовой линии.

Использование удлинителя (так называемой переноски) исключается по требованиям безопасности. Правильный вариант — установка двойной розетки. Они в широком ассортименте представлены в специализированных магазинах.

Колодка-изолятор в таких розетках изготовлена, как правило, из специальной электро-технической керамики, детали контактов — из сплава меди и латуни достаточной толщины. Все это практически полностью исключает перегрев при подключении мощных приборов, а, следовательно, и опасность возгорания.

Единственная проблема двойных розеток скрытого или внутреннего типа — это посадочное место. Встречаются конструкции, которые потребуют замены стеновой коробки на более объемную. Но в большинстве моделей предусмотрена возможность установки в стандартную коробку. Внешние или накладные розетки таких проблем не создадут вообще.

И вновь о необходимости задействования в цепи автоматического выключателя. С учетом того, что на линии запитано уже как минимум два мощных агрегата, номиналы автомата корректируются в сторону повышения расчетной мощности. Оптимальным показателем для группы считают 32 А (по таблице 27 А).

Для пользователей, у которых сеть — трехфазная, задача в корне упрощается. Возможность равномерно распределить нагрузку на домашнюю сеть решает все проблемы.

Подсоединение производится поочередным задействованием фаз для питания каждого прибора независимо друг от друга.

Схема предельно проста. Нулевая или нейтральная линия образует единую шину. Это необходимо, чтобы параллельно подключать к ней каждый из приборов. То же самое относится и к заземляющей жиле. А вот фазные провода следует подсоединять к соответствующим выводам или клеммам раздельно.

Применение клеммных (барьерных) колодок гораздо эффективней для подключения приборов к трехфазной линии. В таких устройствах конструктивно предусмотрены объединяющие шины по всем контактным группам. Главное — не забыть проверить надежность каждого из контактов.

Надежность соединения достигается к тому же использованием обжимных насадок или гильз. Даже тот факт, что удаление изоляции и крепеж (обжим) такой гильзы потребуют приобретения специального инструмента, это непременно того стоит.

Отдельно стоит сказать о важности применения устройства защитного отключения (УЗО). Влажная среда, наличие металлических деталей, другие особенности кухни подразумевают дополнительную защиту всех пользователей

УЗО устанавливается на консоль электрощита или в отдельный бокс в цепи силовой кухонной линии. Порог чувствительности для срабатывания УЗО не должен превышать 10 мА.

Крепление розетки для духового шкафа и панели

Разобрав розетку, вы найдете металлическую панель для крепления розетки к стене. Ее нужно закрепить в первую очередь через имеющиеся отверстия. Приложите панель к стене, сделайте разметку и смело сверлите перфоратором. В отверстия отлично входят дюбель гвозди диаметром в 6 мм. Если стена бетонная, используйте дюбель 6х40. Если же стена кирпичная, то длину дюбеля выбирайте исходя из плотности стены.

Нужно помнить, что дюбель при вбивании или закручивании в него гвоздя, расширяется в своей дальней части. Поэтому если при сверлении вы чувствуете пустоту в кирпиче ближе к поверхности стены, берите длинный дюбель. Длину выбираете так, чтобы ему было в чем закрепиться. Если же при сверлении сразу чувствуется сопротивление кирпича, то достаточно будет короткого дюбеля как для бетона.
Но если вы не уверены в прочном креплении панели, просверлите в ней дополнительные отверстия сверлом по металлу и повторите все заново.

Планируйте свои покупки

Давайте подумаем, как разумный человек будет покупать духовку и панель.

Вариант 1. Есть проводка нет бытовых приборов

На кухне сделана электропроводка, новая или старая, не важно. Есть один вывод для электроплиты, кабель которого имеет вполне определенные сечения жил и материал

Если вы не знаете сечение кабеля, то отключи электропитание кабеля и, сняв, 10 мм изоляции с одной из жил, нужно штангель циркулем замерить диаметр жилы и по формуле: S=π×d²÷4 (пи D квадрат разделить на 4) посчитать сечение жилы кабеля.

• Если у вас всё не совсем плохо, то сечение жил будет 4 или 6 мм2.
• Если дом не старше 2001 года, то жилы будут медные;
• Если дом старой постройки, то жилы будут алюминиевые.

Этих данных вполне достаточно, чтобы рассчитать суммарную максимальную мощность панели и духового шкафа, который нужно покупать.

Сборка схемы подключения

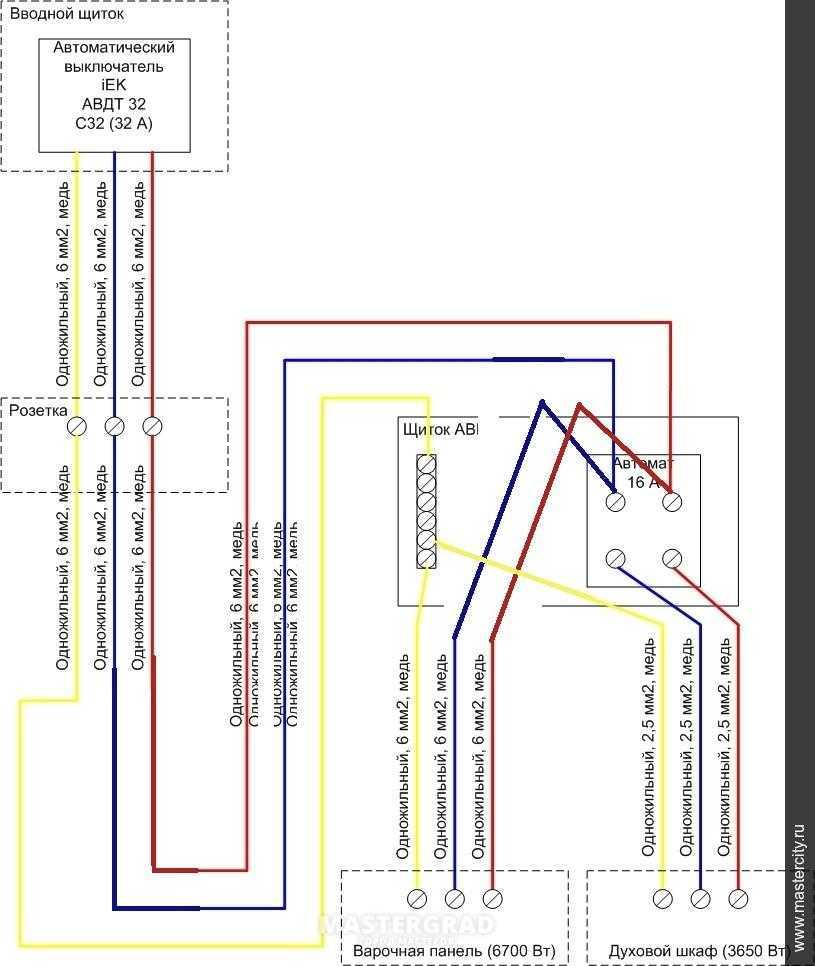

Итак, все материалы готовы, можно переходить к сборке. Вот схема подключения всех приборов.

В бокс устанавливается двухполюсный автоматический выключатель. У автоматов есть одна особенность – это возможность подсоединять к ним приборы с разных сторон

То есть, неважно, куда вставляется питающий кабель, а куда отводящий.
С одной стороны к автомату присоединяются фаза и ноль от питающего провода для духовки. Так как автомат выбран на 16 А, соответственно он будет отключать духовой шкаф, если в нем появились токи большой силы.
С другой стороны точно по модулям те же фаза и ноль только по два провода. Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка

То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка. То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Можно провести соединение по-другому. Для этого потребуется только автомат на 16 А, через который будет подсоединяться духовка. Но в бокс придется кроме шинки для заземления установить дополнительно шину для фазы и нуля. То есть, в боксе будет три шины, поэтому для этого придется выбрать приспособление побольше. К примеру, на шесть модулей.

• К фазной шине подключаются: питающий провод (имеется в виду его фазный провод), питающий провод варочной панели и провод, подключаемый к автомату.
• К нулевой шине подключаются ноль от питающего провода, от варочной поверхности и провод, идущий на розетку для духового шкафа.
• От автомата проводится провод до розетки.

Бокс лучше установить где-нибудь внизу под цоколем кухонного гарнитура, чтобы его не было видно, и чтобы его никто не трогал.

В принципе, это самые правильные решения в этой ситуации. Но есть вариант лучше. Если делается ремонт квартиры, и решено приобрести встраиваемую технику, то оставьте старый кабель для варочной панели. А для духовки проведите новый с нужным сечением. И установите на линию отдельный автомат на 16 А. То есть, на стене у вас получатся две розетки. Каждая питает свой прибор. Это идеальный вариант для подключения духовки и варочной панели.

Добавим, что сегодня электрические цепи снабжаются защитными приборами разного вида, где автомат играет важную роль. Он отключает подачу электроэнергии на бытовую технику, если в сети образовался ток повышенной силы. От этого тока перегорают несущие электрические цепи. Но есть еще один прибор, установка которого сегодня считается обязательной. Это УЗО (устройство защитного отключения).

Необходимо он для того, чтобы человека не ударило током, когда есть пробой в электрической цепочке, и напряжение передается на металлические корпуса той же духовки или варочной панели. Дотронувшись до металла, человека бьет током. Если стоит УЗО, то он на себя забирает эти блуждающие токи. Этот защитный прибор можно установить внутри распределительного щита или около розетки, где монтировался бокс.

Советы, Электрика

Инструкция по установке газовой духовки

Весь процесс установки можно разделить на 3 части: 1-я – это продолжение подготовки, вторая – непосредственно монтаж встроенной духовки, 3-я – соединение духовки с магистралью подачи газа. Разберем все по полочкам, чтобы оставалось как можно меньше вопросов на тему, как правильно установить и подключить духовой шкаф к газу в жилом помещении.

Этап #1 – распаковка и изучение инструкции

Первым этапом многие пренебрегают, хотя исправность техники – одно из условий правильного функционирования ее в дальнейшем.

Чтобы убедиться, что духовка готова к монтажу, распакуйте ее и проверьте со всех сторон, а именно:

• Лицевую сторону, на которой расположена панель управления и дверца духовки – на них не должно быть царапин, трещин, вмятин, пятен. Защитную пленку до окончания монтажа снимать не рекомендуется.
• Заднюю стенку, где на видимых или скрытых под крышками частях находятся элементы для подключения агрегата к электричеству и газу.
• Внутренние поверхности, расположенные за дверцей.
• Выступающие элементы – механические ручки для регулировки мощности и установки режимов, ручку дверцы.

Затем возьмите техпаспорт и проверьте комплектацию: противни, решетки, оборудование для гриля, установочный и крепежный набор.

Комплект для установки – это пара направляющих и несколько саморезов с шайбами. Не удивляйтесь – для монтажа современной техники большого количества крепежных деталей не требуется.

Инструкция для установки – это чертежи, схемы и порядок действий, представленный в виде списка. Чертежи рекомендуем изучить еще при заказе кухонного гарнитура, чтобы не возникло расхождений в размерах

Убедившись, что все в порядке и на месте, можно заняться подключением шланга, проводов и монтажом корпуса шкафа в нишу – обычно эти мероприятия происходят одновременно.

Этап #2 – подготовка ниши для монтажа

Размеры духовых шкафов стандартны, как и кухонные гарнитуры, но нужно проследить, чтобы габариты подготовленной ниши и шкафа совпадали. Для этого духовку вставляют в нишу – она должна войти плотно, но с небольшим зазором для крепления на направляющие.

Для обеспечения циркуляции воздуха в нижней панели, под духовым шкафом, вырезают небольшую секцию, ширина которой равняется ширине агрегата, а высота – примерно 10 мм. С этой же целью оставляют небольшой зазор между стеной и задней стенкой прибора

Согласно чертежу, духовку устанавливают или прямо на дно ниши, или на направляющие, закрепленные по бокам или на верхней панели – по рекомендации производителя. Последний штрих – закрепление корпуса саморезами, чтобы при эксплуатации он не потерял стабильность.

Подключение электропровода и шланга производят еще до того, как окончательно зафиксируют корпус.

Этап #3 – подключение и тестирование

Могут потребоваться инструменты и материалы:

• отвертка;
• газовый ключ;
• разводной ключ;
• фум-лента;
• мыльный раствор.

По нормам, для установки духового шкафа необходим отдельный отвод трубы с установленным краном для отсечения подачи газа в случае ремонта или аварии. Подводка присоединяется через диэлектрическую вставку, которая обеспечивает дополнительную защиту.

Как правильно установить диэлектрик – в фотогалерее:

Другим концом шланг присоединяют к духовому шкафу. Учтите, что длины шланга должно хватить для свободного подключения в момент, когда агрегат еще не вставлен в нишу – то есть подводка должна быть достаточно длинной. В этом одна из особенностей монтажа встраиваемой техники.

Тестирование производят старым «дедовским» способом: покрывают соединение мыльным раствором и подают газ. Если в месте стыковки пузырей нет, значит, подключение прошло успешно.

Вызванный представитель газовой службы зафиксирует факт подключения, а для проверки концентрации газа в воздухе использует газоанализатор – электронный прибор, быстро определяющий утечку

В обратном случае придется заняться более тщательной герметизацией стыка или все же дождаться мастера и поручить ему эту работу. После подключения газа можно выполнить коммутацию электропроводов или просто вставить вилку шкафа в заранее установленную розетку.

Последнее действие – установка уже подключенной духовки в шкаф, закручивание крепежных элементов и еще одно, финишное тестирование.

Как можно подключить варочную панель к электросети без вилки

К подключению панели без вилки прибегают в тех случаях, когда не хотят видеть у себя на кухне не эстетично выступающую розетку. Тогда провода от панели подсоединяются к проводам сети и прячутся в подрозетник или распаечную коробку. Выполнить данные манипуляции можно с помощью гильз ГМЛ или монтажной коробки КлК-5С.

При безвилочном варианте подключения распределительная коробка должна находиться максимально близко к панели. Если провода находятся внизу, их протягивают с помощью штрабления стены или прокладывают кабель-каналы.

Современные модели варочных поверхностей имеют универсальное проводное оснащение для сети на 220 В и 380 В. В них установлен четырехжильный кабель, и этот факт часто вводит в ступор неопытных мастеров, потому что из стены выглядывают только три провода.

Для подключения панели к однофазной сети просто убирают в сторону и изолируют одну жилу фазы. Также можно соединить две фазы вместе с помощью наконечника.

В панелях мощностью от 7кВт, рассчитанных на работу от 380 В,подсоединен кабель с 5 жилами. Для подключения к 220 В попарно соединяются черный и коричневый провод, синий и белый (серый), а земля остается одиночной.

Соединение гильзами

Когда выполняется подсоединение варочной панели к электросети без использования вилки и розетки, приобретают гильзы ГМЛ. Они имеют сквозную конструкцию и служат для соединения медных кабелей и проводов.

Сечение жил должно соответствовать сечению гильзы. Например, если жилы провода сети 6мм2, то гильза тоже должна быть 6мм2. Бывает так, что из стены выходит кабель с жилами, сечение которых больше, чем у жил от панельного кабеля. Тогда гильза с меньшей стороны уплотняется с помощью дополнительной жилы 1.5 мм2, сложенной вдвое. После соединения концы гильз зажимаются пресс-клещами и изолируются. Готовую конструкцию прячут в подрозетник и закрывают крышкой.

Недостаток гильзовых соединений в том, что конструкции получаются не разборными. Также не у всех дома найдется соответствующий инструмент для обжимки, а простые плоскогубцы здесь не помогут.

Варианты соединения проводов опрессовочными гильзами

Соединение через монтажную коробку

Монтажная коробка для подключения кухонной панели удобней в плане последующей эксплуатации. В случае если провод станет отходить, то его легко можно подтянуть, просто разобрав корпус. Еще одним плюсом является компактный размер по сравнению с розеткой. Коробка без руда помещается в пространство за кухонными ящиками или под столешницей.

Подключение происходит стандартным способом. Если посмотреть на внутренность монтажной коробки, можно увидеть соответствующие обозначения на парных разъемах.

• Ноль с щитка и панели кидается на левую и правую клемму N соответственно.
• Таким же образом подводятся фазы к разъемам 1 и 2 для сети 220 В и 1, 2, 3 с сетью 380 В.
• Заземление подключается к нижним разъемам.

После всех манипуляций монтажная коробка закрывается и прячется в отведенное для нее место.

Монтажная коробка для подключения варочной панели
