Варианты использования ламп подсветки
В качестве примера рассмотрим варианты использования ламп подсветки в изделиях «Легранд»

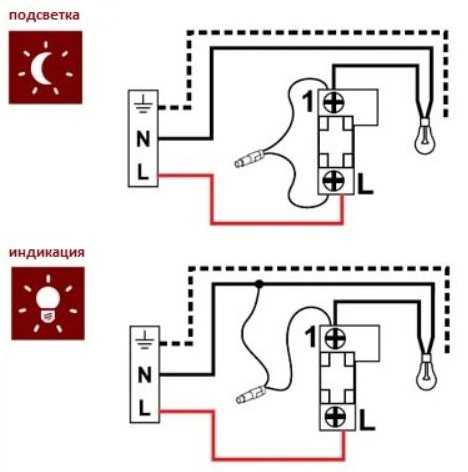

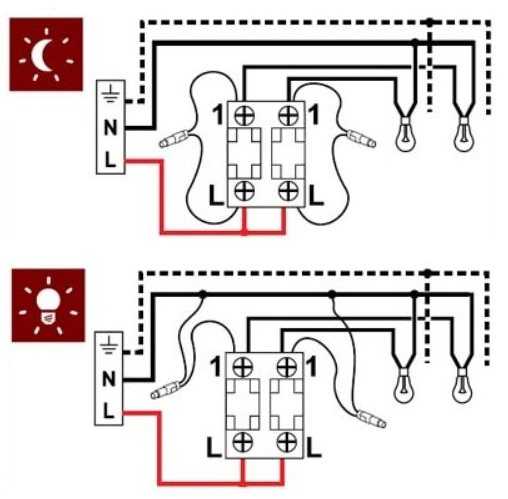

Режим подсветки на иллюстрации обозначен рисунком месяца, установка выключателя с индикацией работы — изображением лампочки.
Одноклавишный выключатель с ночной подсветкой подключен по классической схеме: лампочка на контактах L. Для индикации работы, на лампу подсветки необходимо завести рабочий нуль.
Подключение двухклавишного выключателя выполняется аналогично. На каждую рабочую линию предусмотрена отдельная индикаторная лампочка. Схема обеспечивает раздельную индикацию двойного выключателя, каждая подсветка работает для своей линии.
Так же точно работает и выключатель трехклавишный. Только индикаторов будет уже три. Кстати, это еще один довод для противников подсветки: трехклавишник в режиме индикации тратит энергии в 3 раза больше, чем двойной выключатель.
Проходной выключатель тоже может работать с подсветкой. Только схема включения будет иная. Индикатор подключается к тем контактам, которые будут разомкнуты при положении клавиши «вниз». В результате, если вы включаете свет одним из «проходников», на нем гаснет подсветка.

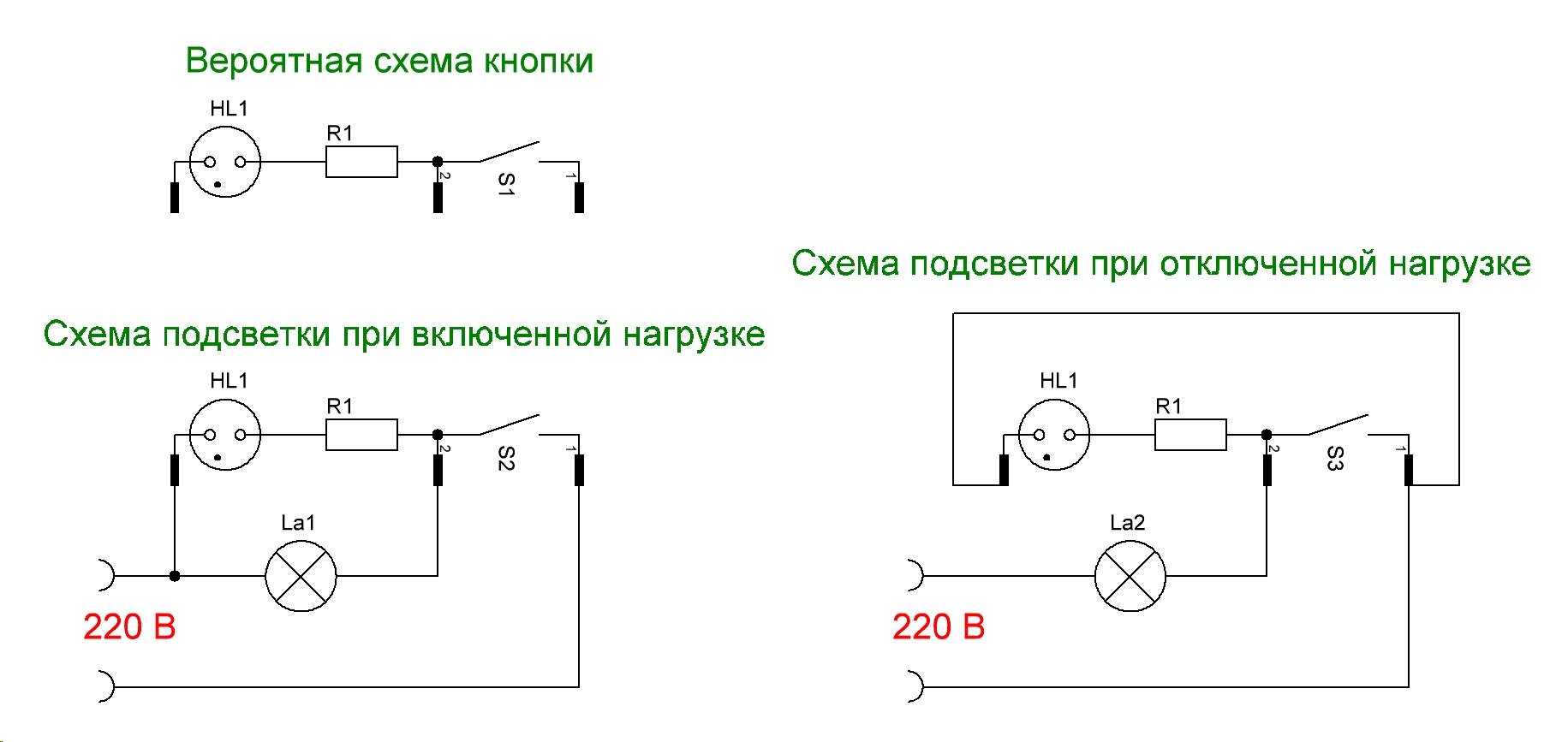

При использовании подсветки в качестве индикации работы лампы, индикатор подключается со стороны светильника, и на него заводится отдельный рабочий нуль. Вне зависимости от положения «проходников», при включении освещения загорится индикатор.
Legrand продает лампы подсветки отдельно. По сути — это обычный светодиод с гасящим резистором и обратным диодом, упакованный в термоусадочный кембрик.

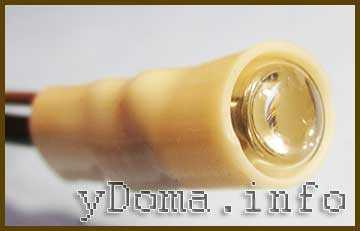

Если нет желания переплачивать за логотип на ценнике, можно изготовить запасной индикатор самостоятельно. Схема простая: для того, чтобы через LED элемент не протекал обратный ток (у нас в сети переменное напряжение, полярность меняется с частотой 50 Гц), устанавливается обратный диод (типа Д226). А поскольку падение напряжения на светодиоде 2–3 вольта (в зависимости от цвета), в цепь устанавливается токоограничительный резистор. Схема и номиналы деталей на иллюстрации:
Таким индикатором можно оснастить любой выключатель, главное — чтобы свет пробивался через пластик.

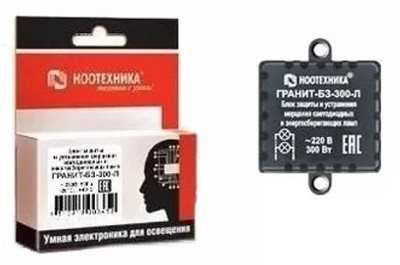

Как установить выключатель с подсветкой — разобрались, теперь будем бороться с паразитными засветками. Ушлые мастера уже предлагают в продаже некие модули, которые подключаются параллельно экономкам и LED лампам.
По сути, это обычные нагрузочные резисторы. Они действительно блокируют нежелательное свечение, при этом расходуя энергии столько-же, сколько маломощная лампа накаливания. То есть, свет у вас выключен, а счетчик продолжает мотать.
Читать также: Приспособление для перекопки земли

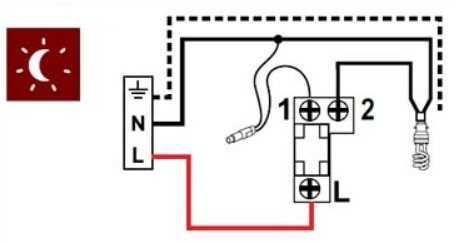

Чтобы «подружить» выключатель с подсветкой и светодиодные (экономные) лампы, нужен проходной переключатель.
Вы подключаете на один выход рабочую лампу, а на второй — индикатор с отдельно заведенным рабочим нулем. При этом фаза работает только на одного потребителя: либо на основную лампу, либо на индикатор. Никакого паразитного свечения не может быть в принципе.
Да, схема включения более сложная (придется тянуть нулевой провод). Но за комфорт использования надо платить. Электроэнергия расходуется минимальная, мощность не более 1 ватта.
Пошаговая инструкция по установке в выключатель подсветки
При выполнении работ с выключателем необходимо отключить подачу электроэнергии!

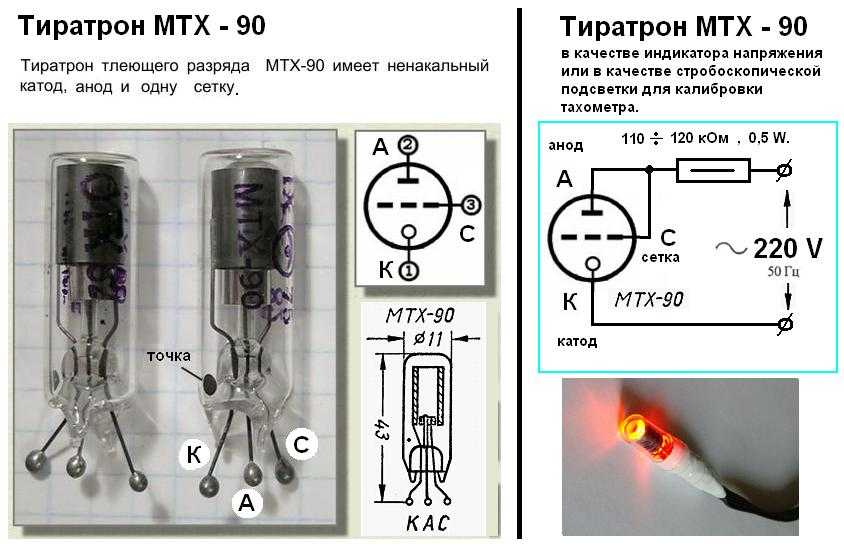

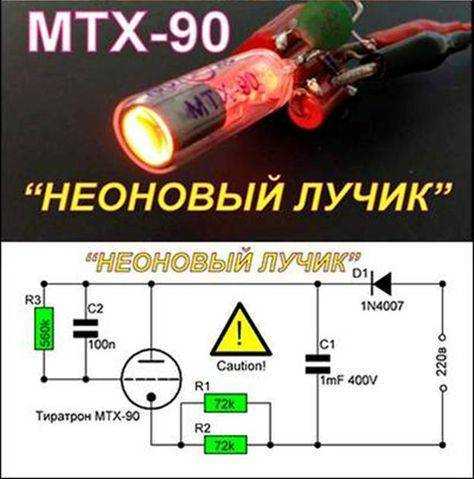

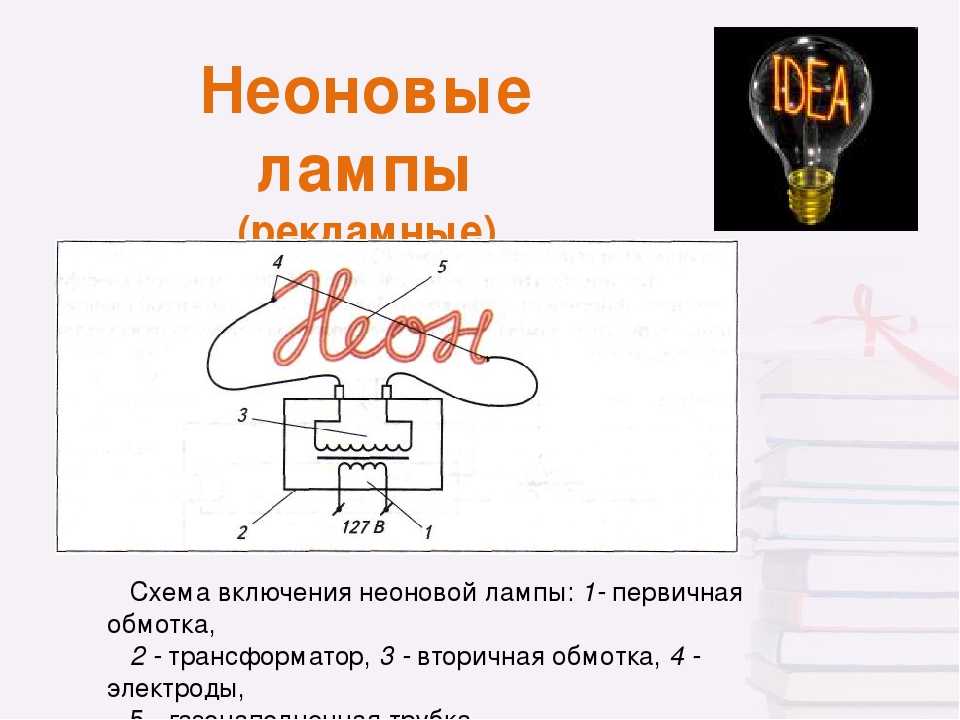

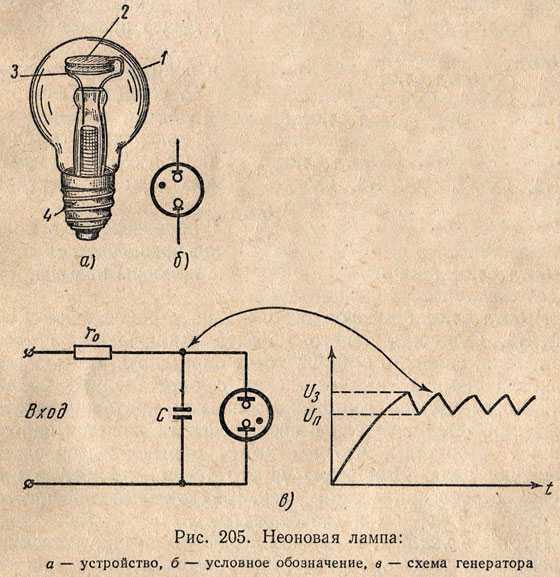

Неоновые лампочки бывают с цоколем и без цоколя, у которых выводы выходят прямо из стеклянной колбы. Поэтому и способ их монтажа несколько отличается.

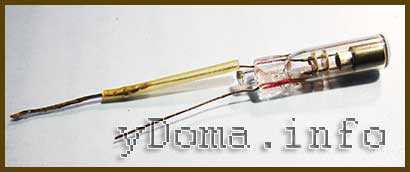

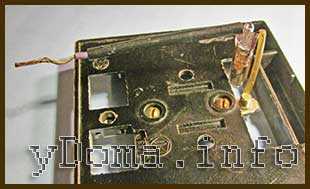

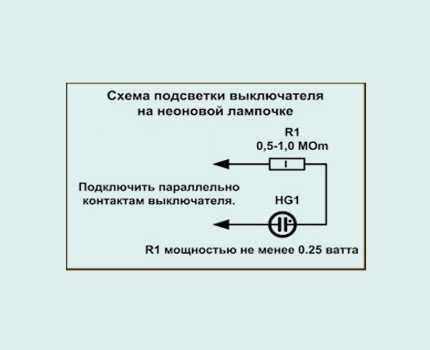

Установка в выключатель неоновой лампочки с гибкими выводами
Как правило, длины выводов у неоновой лампочки (неонки) или светодиода недостаточно для непосредственного подключения к клеммам выключателя и поэтому их надо удлинить отрезком медного провода. Эля этих целей подойдет как одножильный, так и многожильный провод любого сечения. Соединение провода с выводом лучше всего выполнить пайкой.
Перед пайкой выводы неоновой лампочки и концы проводника необходимо зачистить от окислов и залудить с помощью паяльника припоем. Затем примкнуть на длину не менее 5 мм и пропаять припоем.
Затем место пайки и вывод неоновой лампочки нужно заизолировать, надев на них изоляционную трубку. Можно просто навить пару витков изоляционной ленты.
Для удобства пайки конец припаянного проводника формируется с помощью круглогубцев в колечко и закрепляется на вывод выключателя.
Клавиши или крышки настенных выключателей обычно делают из белой пластмассы и свет от неоновой лампочки (неонки) или светодиода хорошо через них проходит. Его достаточно для видимости клавиши выключателя в темноте. Поэтому сверлить отверстие в выключателе против места установки подсветки не нужно.

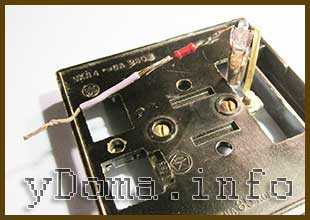

Далее ко второму выводу неоновой лампочки припаивается резистор, а к резистору еще один отрезок провода необходимой длины для подключения ко второму выводу выключателя.
На припаянный резистор тоже надевается изоляционная трубка или его изолируют изоляционной лентой. Конец вывода формируется в колечко и закрепляется на втором выводе выключателя.

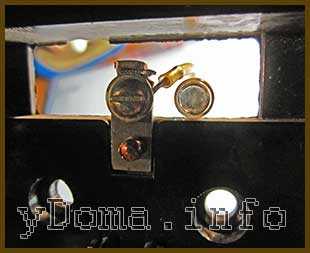

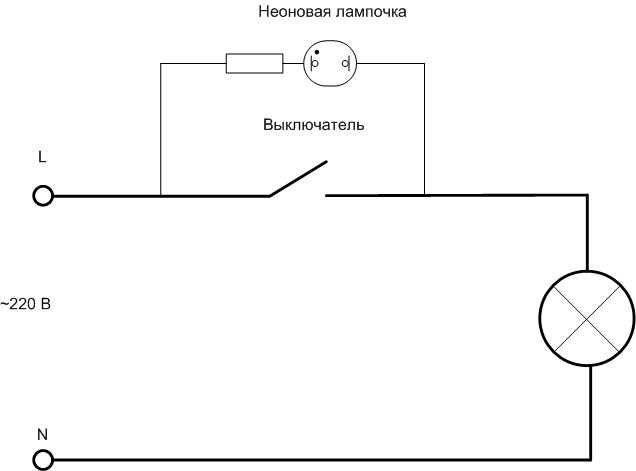

Схема подсветки выключателя смонтирована, выключатель подключен к электропроводке, осталось только установить клавишу и работу можно считать законченной.

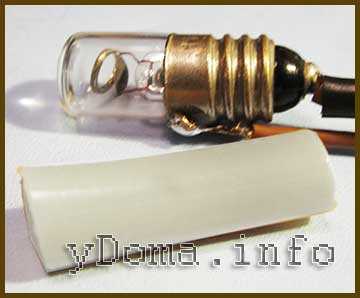

Установка в выключатель неоновой лампочки с цоколем
Использовать патрон для подсветки нецелесообразно, так как срок службы неоновой лампочки (неонки) больше срока службы выключателя, да и места в коробке мало. Поэтому целесообразнее присоединить цоколь к схеме с помощью пайки.

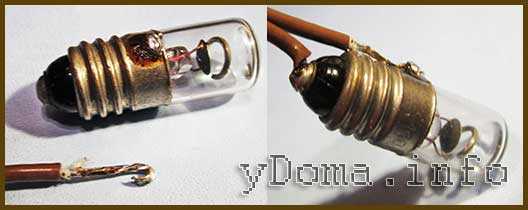

Для этого нужно снять с проводов изоляцию, залудить оголенные концы и сделать небольшие петельки. Затем припаять к местам пайки выводов лампочки на цоколе.

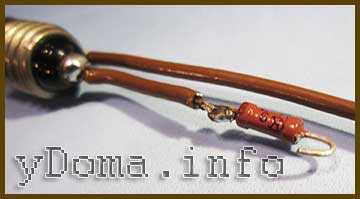

К проводу, отходящему от центрального контакта цоколя, на расстоянии 2-3 см припаивается резистор. Выводы резистора нужно укоротить и сделать на концах петельки для провода. Ко второму выводу резистора тоже припаивается провод.
Резьбовую часть цоколя и резистор необходимо заизолировать. Это можно сделать с помощью термоусаживающейся трубки, изолирующей ленты или предлагаемым мною способом.
Многие хорошо поливинилхлоридную (ПВХ) трубку, которую часто применяют для изоляции проводов. Чтобы отрезок трубки (кембрик) не сползал, внутренний диаметры должен быть чуть меньше, чем изолируемая пайка. Всегда возникают сложности с поиском кембрика подходящего диаметра.

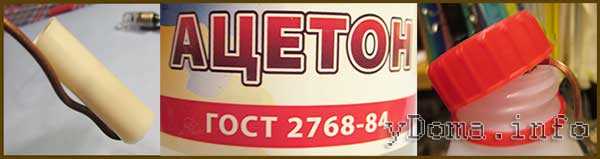

Но если кембрик подержать минут 15 в ацетоне, то он делается эластичным и легко надевается на деталь, превышающую его внутренний диаметр в полтора раза. Так я изолировал в далеком прошлом лампочки в самодельной новогодней гирлянде.
После испарения ацетона, кембрик опять возвращает свой исходный размер и плотно обтягивает цоколь лампы. Снять кембрик уже невозможно, разве если повторно размочить ацетоном. Такой способ изоляции является аналогом термоусаживающейся трубки, только не требуется нагрева.

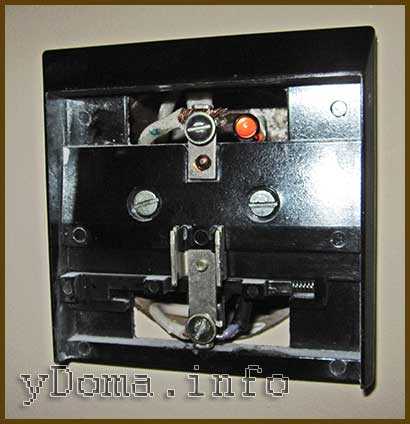

После проведения подготовительных работ подсветка размещается в коробке выключателя и подключается к его контактам.
Подключение одноклавишного выключателя с подсветкой
Чтобы собрать, а затем подключить выключатель с подсветкой к сети 220В, потребуется немного времени и выполнение пунктов ниже приведенной инструкции.
- Необходимо обесточить комнату, в которой будет проводиться модернизация и установка выключателя подсветкой.
- Снять клавишу включения/выключения света, аккуратно поддевая её с боков отверткой.
- Демонтировать выключатель со стены и отсоединить провода.
- В зависимости от формы и размеров корпуса определить место установки светодиода.
- В обозначенном месте просверлить отверстие диаметром 5 мм.

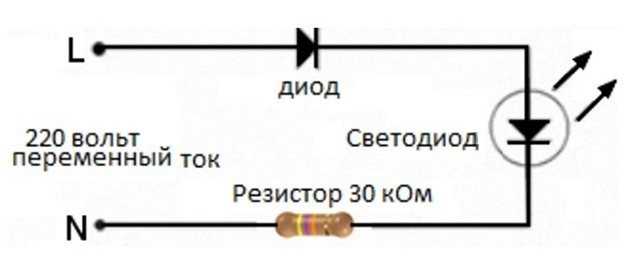

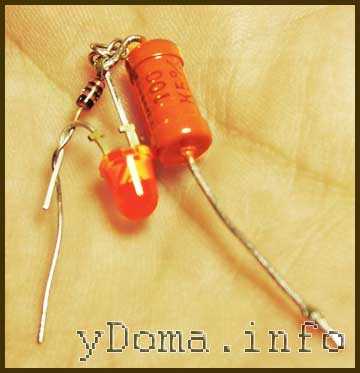

- К одному из выводов светодиода припаять резистор, а ко второму – диод, соблюдая полярность.
- Во избежание короткого замыкания, большую часть выводов вместе с резистором спрятать под термоусадочной трубкой, оставив оголёнными края для подсоединения к клеммам.
- При необходимости собранную конструкцию удлинить проводами.
- С помощью суперклея закрепить светодиод в отверстии.
- Один из проводов подсветки вместе с «фазой» зажать в клемме выключателя.
- Другой провод подсветки вместе с проводом, идущим к лампе, подключить ко второму выводу выключателя.
- Произвести монтаж готового выключателя со светодиодом в обратной последовательности.
Читать также: Соединители для проводов и кабелей 220 вольт
Применение светодиодного выключателя
Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно. Применяют его также в помещениях, доступ к которым необходим ночью.

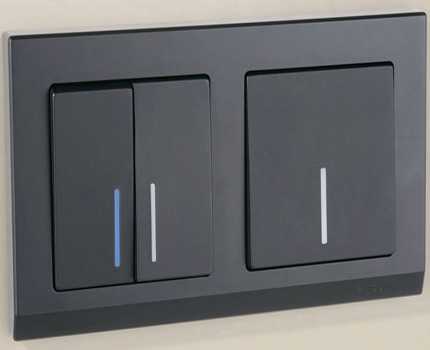

Выключатель со светодиодной подсветкой, так же как и обычный, может быть цельнокорпусным или состоять из одной, двух и более клавиш
Чем больше источников освещения, тем больше потребуется клавиш на выключателе. Для управления освещением, состоящим из более трех осветительных приборов, используют наборные выключатели, которые устанавливают в один ряд. Для управления освещением из нескольких мест приобретают специальный проходной выключатель с подсветкой.
Подробнее о применении в быту
Поговорим о том, в каких конкретно случаях может возникнуть необходимость подключения проходного выключателя для управления осветительными приборами. Здесь действует простое правило — там, где неудобно использовать классический вариант, стоит установить управление освещением из двух мест.
- На лестничных площадках в подъездах — обычно устанавливается на первом этаже. Нажав на него, человек может спокойно подняться по хорошо освещенной лестнице. Однако выключатель при этом остается внизу, и выключить свет для экономии электроэнергии не представляется возможным.
- Длинная коридорная система с несколькими выходами — включив свет на одном его конце, нужно иметь возможность выключить его на другом, чтобы свет не оставался бесполезно гореть, мотая драгоценные киловатты.
- Уличные фонари вдали от дома — чтобы включить свет на улице в темное время суток, придется в темноте идти к лампочке. И потом для выключения фонаря вам придется возвращаться к нему вновь, а до двери дома идти в темноте.
- Любое другое помещение или пространство помимо длинных коридоров.
В спальне у изголовья кровати — для того случая, когда человек уже лег в постель, забыв выключить люстру.
Длинный темный коридор — идеальное местоприменения проходного выключателя
Подытожим — перекидной выключатель (или перекрестный) представляет собой устройство, которое позволяет управлять одним или несколькими светильниками из двух мест одного помещения, из разных комнат, а также используя для этого разные клавиши одного устройства. Выключатели, находящиеся в такой связке, работают одновременно, сообща и независимо друг от друга. Они помогают экономить электроэнергию, выключая ненужный свет после прохода человека через темные и большие помещения.
Принцип работы основан на разном количестве контактов в сравнении с обычным вариантом. Вместо двух контактов такой выключатель имеет три, вследствие чего переключает фазу из одного на остальные два поочередно.
Классическая схема подключения
Тип лампочек и прочих электрических приборов не играет здесь роли — схема подключения проходного выключателя из двух мест работает с лампами накаливания, люминесцентными и светодиодными аналогами, а также позволяет подключить любой другой бытовой прибор, который нуждается в таком выключателе.
Как исправить проблему
Выключатель с подсветкой – это очень практичное устройство, облегчающее жизнь. Отказываться от него ради использования современных источников света не стоит. Чтобы не мигали лампочки из-за выключателя с подсветкой, можно воспользоваться одним из двух способов:
- Увеличить балластное сопротивление дополнительной цепи;
- Использовать резистивный или ёмкостный шунт.
В дополнительной схеме выключателя сопротивление (резистор) уже есть. Он установлен последовательно с неонкой или светодиодом. Если увеличить номинал резистора, то протекающий по ней ток будет еще слабее. Тогда конденсатор после выпрямительного моста драйвера не будет заряжаться полностью из-за естественных потерь.
Недостатком этого способа является сложность подбора номинала балластного сопротивления – если он будет слишком большим, то подсветка работать перестанет. Кроме того, это достаточно сложно технически. Надо иметь действительно золотые руки.
Простейшим резистивным шунтом является лампа накаливания мощностью в 40 Вт. Сопротивление ее холодной нити не более 100 Ом. Это меньше, чем входное сопротивление драйвера. Весь ток от подсветки пойдет через нее. Однако разные источники света в люстре – это очень некрасиво. Зато процесс шунтирования чрезвычайно прост.
Её может заменить резистор с номиналом 100 Ом для цепей с напряжением 250–400 вольт. Его устанавливают между фазным и нулевым проводом в клеммной коробке, от которой проложен кабель к коммутатору. Если до нее никак не добраться (например, она заклеена обоями), то резистор-шунт можно припаять к входным проводам люстры.
Недостатком способа является то, что шунтирующий резистор может нагреваться.
Ёмкостный шунт отнимает электричество у конденсатора, который является причиной мигания источников света. Только использовать надо не электролитический (имеющий полярность выводов) элемент, а масляно-бумажный, маркированный знаком ≈ и рассчитанный на напряжение 250–400 вольт. Его емкость не должна превышать 1 мкФ. Монтируется он точно так же, как резистивный шунт – между фазным и нулевым проводом.
К свечению обесточенных ламп приводит и неправильный монтаж. Например, если коммутируется нулевой провод, а не фазный. Кроме того, на интенсивность мерцания люминесцентных «экономок» влияет качество их изготовления. Лучше всего провести работы по шунтированию отключателя еще при его монтаже.
При подключении энергосберегающих или светодиодных ламп к выключателю с подсветкой лампы полностью не гаснут или мигают. В видео-обзоре предлагаем вам посмотреть варианты решения данной проблемы:

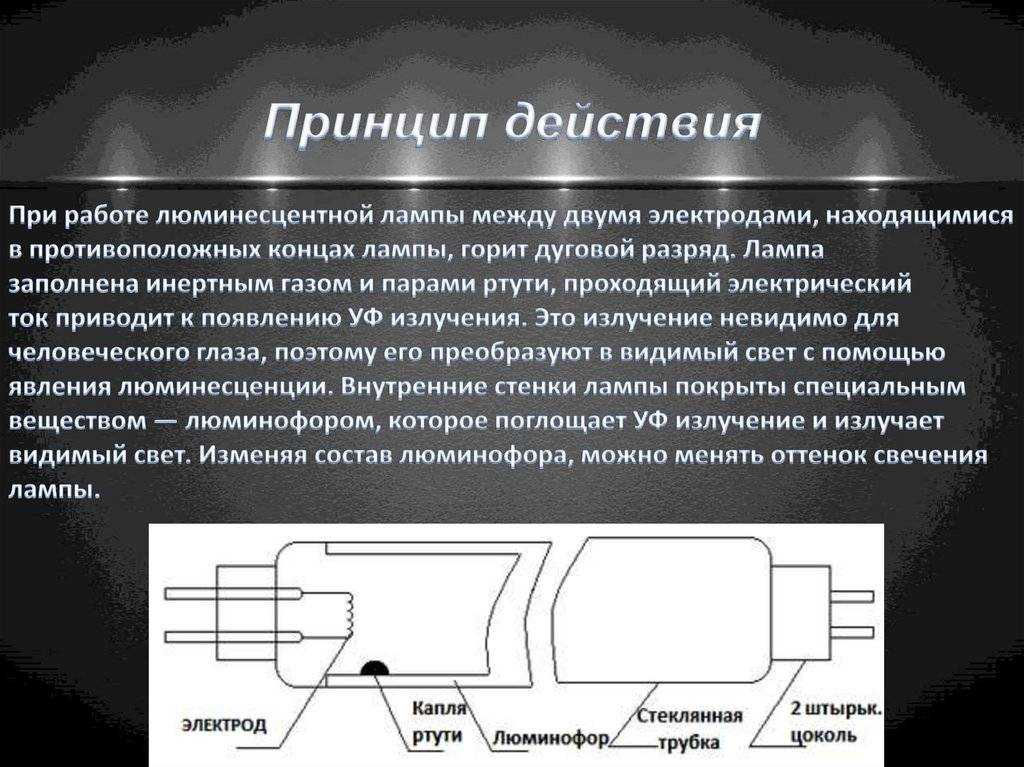

Чаще всего с вопросом почему мигает светодиодная лампа вы можете столкнуться после ремонта или замены обычных лампочек на энергосберегающие. Решить эту проблему можно 6 разными способами. Но чтобы узнать в чем причина такого странного поведения ламп для начала покопаемся в теории.
Вот одна из типовых схем энергосберегающей лампы.
Напряжение 220В поступает на диодный мост. В итоге получается постоянное напряжение определенной пульсации. Чтобы выровнять эти пульсации используется конденсатор С4. Вот как раз этот конденсатор и является всему виновником.
Установка в выключатель неоновой лампочки с цоколем
Использование патрона для подсветки дело лишнее. Так как срок службы лампочки значительно больше, чем срок действия выключателя. Следовательно, вместо применения патрона просто припаиваем цоколь к проводам.
Для этого снимаем изоляцию с проводов, лудим их паяльником и делаем маленькие петли. После этого припаиваем к выводам на лампе.
От центрального контакта цоколя отходит провод, к нему необходимо припаять резистор на расстоянии 2-3 см от цоколя. Выводы делаются нужной длины, на их конце скручиваются петельки. Такую же операцию проводим со вторым выводом резистора.
Резьбовая часть цоколя, а так же резистор подлежат изолированию. Это делается при помощи изоляции либо термоусаживающей трубочки.
Либо предлагаю свой способ изоляции.
Многим знакома полихлорвиниловая трубочка. ЕЕ часто применяют при изоляции провода. Для того, чтоб кусочек трубки (кембрик) не слазил, его внутренний диаметр должен быть меньше, чем сам провод. Проблема возникает, в том, что такой кембрик трудно найти.
Существует не хитрый способ. Если подержать кембрик около 15 минут в ацетоне, он размягчится и легко оденется на деталь, которая превышает внутренний диаметр в 1,5 раза. Так мною были заизолированы новогодние лампы на гирлянду.
После того, как ацетон полностью испариться, кембрик примет свой первоначальный вид и плотно закрепится на проводе, цоколе лампы. Снять его не удастся, разве что опять применить ацетон для размачивания. Этот способ – аналог трубки для термоусадки, с тем отличием, что применять нагрев не требуется.

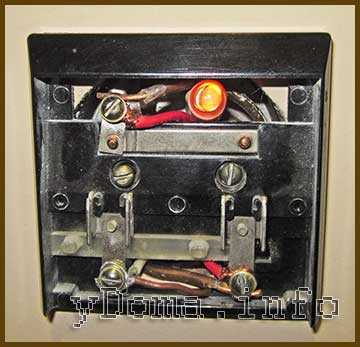

После всех проведенных работ подсветка устанавливается в коробку выключателя и подсоединяется к контактам.
Подключение двухклавишного выключателя с подсветкой
В 90% случаев устройство двухклавишного выключателя с подсветкой ничем не отличается от одноклавишного аналога. Исключение могут составлять лишь эксклюзивные модели от зарубежных производителей. В основном же внутри выключателей с двумя клавишами управления освещением расположена одна неоновая лампочка с резистором, как показано на фото.
Несложно догадаться, что подсветка будет загораться и гаснуть только при нажатии на одну из клавиш. Однако производители выключателей не видят необходимости в установке второй неонки, так как для подсветки в темноте достаточно и одной индикаторной лампочки.
Последовательность действий по сборке подсветки двухклавишного выключателя такая же, как и для одноклавишных моделей. Отметим только то, что электрик в момент подсоединения проводов сам вправе выбрать, при нажатии на какую из клавиш неоновая лампочка будет гаснуть. Если речь идёт о сборке светодиодной подсветки своими руками, то при желании установить можно 2 светодиода – на каждую из клавиш в отдельности.
Устройство и принцип работы
Любой двойной выключатель состоит из следующих конструктивных элементов:
- Две клавиши, способные изменять положение в зависимости от производимых действий.
- Пластиковый корпус, снимаемый с прибора перед началом подключения.
- Клеммники для подключения входных и выходных проводников.
В некоторых моделях клеммники заменяются винтовыми зажимами. Первый вариант считается более надежным, поэтому он используется во всех современных изделиях. Винтовые зажимы постепенно ослабевают и требуют периодического подтягивания для восстановления нормального контакта.
Внутри выключателя располагается входной фазный провод и выходные провода, соединенные с осветительными приборами. Замыкание и размыкание контактов на каждой из клемм производится независимо друг от друга. За счет этого может включаться одна, две или сразу несколько ламп. Подачу напряжения рекомендуется выполнять при помощи многожильных проводов.
Работа выключателя на две клавиши заключается в использовании различных вариантов включения и выключения, позволяющих создать требуемый уровень освещения:
- Вариант № 1. Включается одна клавиша, и в этом положении напряжение поступает на одну лампочку или отдельную группу светильников.
- Вариант № 2. Приводится в действие вторая клавиша переключателя, осуществляя подачу напряжения на две лампочки или группу светильников с другим количеством ламп. Такое переключение дает возможность изменить освещение в помещении, когда это необходимо.
- Вариант № 3. Включаются обе клавиши, начинают работать все осветительные приборы, обеспечивая максимальное освещение.

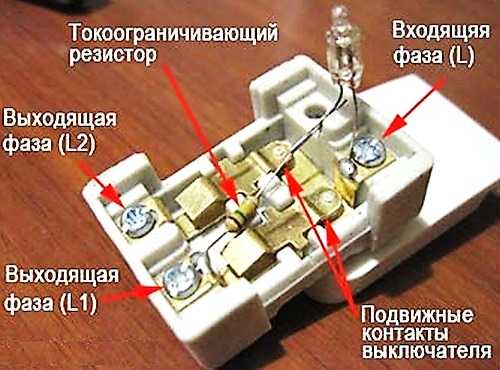

Во многих современных выключателях подключается подсветка. Она представляет собой неоновую лампочку или светодиод, соединенный последовательно с резистором ограничения тока. Данная цепочка подключается параллельно с контактом выключателя. Независимо от положения клавиш, она все время будет оставаться под напряжением.
Таким образом, при выключенном освещении получается следующая цепочка: напряжение фазы проходит через резистор ограничения тока, далее – через светодиод и клеммы подключения ток попадает на светильник и по нити лампы накаливания идет на нейтраль. В таком положении подсветка постоянно включена. При включении света контакт замыкается и производит шунтирование цепочки. Поскольку у него очень низкое сопротивление, ток перестает течь через подсветку, а начинает проходить по контакту. В этом случае светодиод не горит вообще или светится едва заметно.
Подготовительный этап
Если вы раньше не сталкивались с заменой или установкой выключателей с подсветкой, то придётся немного подготовиться и продумать свои действия. В целом мероприятия по удалению неоновой лампочки или светодиода можно разделить на два этапа:
- снятие напряжения с токоведущих проводов;
- подготовка необходимого инструмента.
Первый пункт заключается в обесточивании комнаты, в которой находится выключатель с подсветкой. Для этого ручку автоматического выключателя нужно перевести в положение «отключено». В некоторых домах вместо них установлены плавкие предохранители (пробки), которые придётся выкрутить. Если фазовый и нулевой провода подведены на разные автоматы, то для полной безопасности отключают оба автомата (извлекают обе пробки).
Суть второго этапа в том, чтобы избежать излишней суеты в поисках недостающего инструмента во время проведения работ. Чтобы снять выключатель с подсветкой и отключить подсветку, понадобится: индикаторная отвертка, мощная отвёртка с плоским шлицем, кусачки и нож.

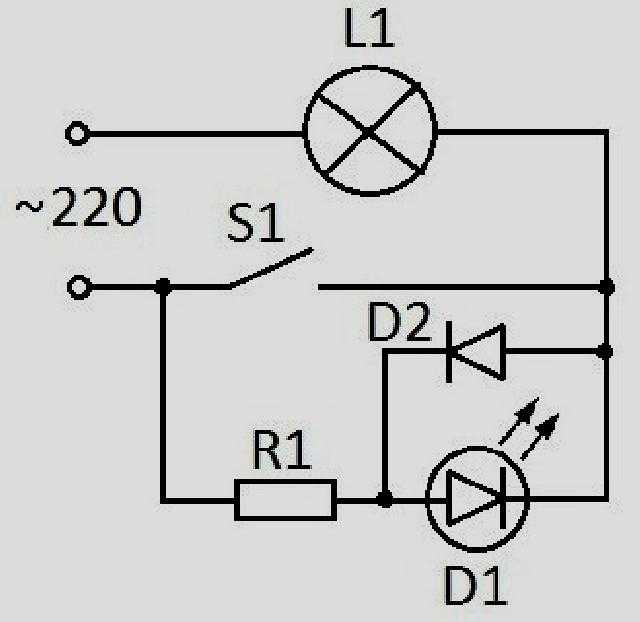

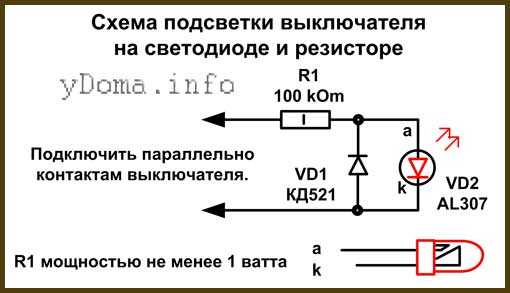

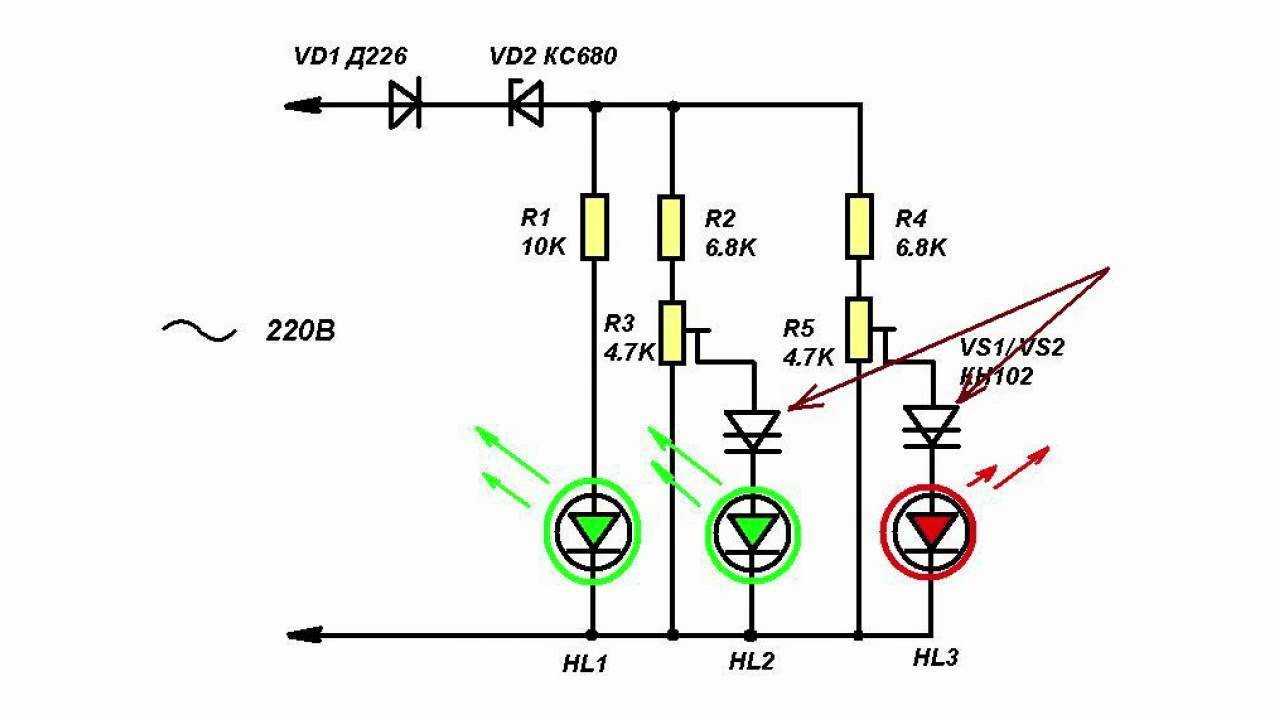

Схема подсветки выключателя на светодиоде и сопротивлении
В настоящее время в выключатели для подсветки устанавливаются, как правило, светодиоды, включенные в выключателе по нижеприведенной электрической схеме.
Когда выключатель находится в положении «Выключено» ток проходит через сопротивление R1, далее через светодиод VD2, который светится. Диод VD1 защищает VD2 от пробоя обратным напряжением. R1 любого типа мощностью более 1 Вт, номиналом от 100 до 150 кОм. При указанном на схеме номинале R1, ток протекает около 3 мА, что вполне достаточно для хорошо заметного свечения в темноте. Если же свечение светодиода будет недостаточным, то величину сопротивления нужно уменьшить. VD1 любого типа, VD2 любого типа и цвета свечения. Для того, чтобы разобраться в теории и самостоятельно рассчитать величину и мощность резистора то нужно ознакомившись со статьей «Закон силы тока».
Схему подсветки выключателя на светодиоде можно устанавливать, если в светильнике используется лампочки накаливания. Если стоят компактные люминесцентные (энергосберегающие), то не исключено, что в темноте Вы можете заметить их слабое свечение или мигание. Если в светильнике установлены светодиодные лампочки, то подсветка, сделанная по этой схеме может даже не работать, так как сопротивление светодиодной лампочки очень большее и ток достаточной силы для свечения светодиода может не создаться. В темноте возможно слабое свечение светодиодной лампочки. Схема очень простая, но имеет большой недостаток, потребляет много электроэнергии, около 1 кВт×часа в месяц. Вот так выглядит смонтированная схема.
Осталось только подсоединить к клеммам выключателя концы, которые смотрят вниз. Если Вы не допустили ошибки при монтаже, то схема сразу заработает. Я специально выложил фото на скрутках для тех, у кого нет возможности пропаять соединения паяльником. Для надежности и безопасности нужно все же пропаять скрутки и покрыть изолентой голые провода и резистор.

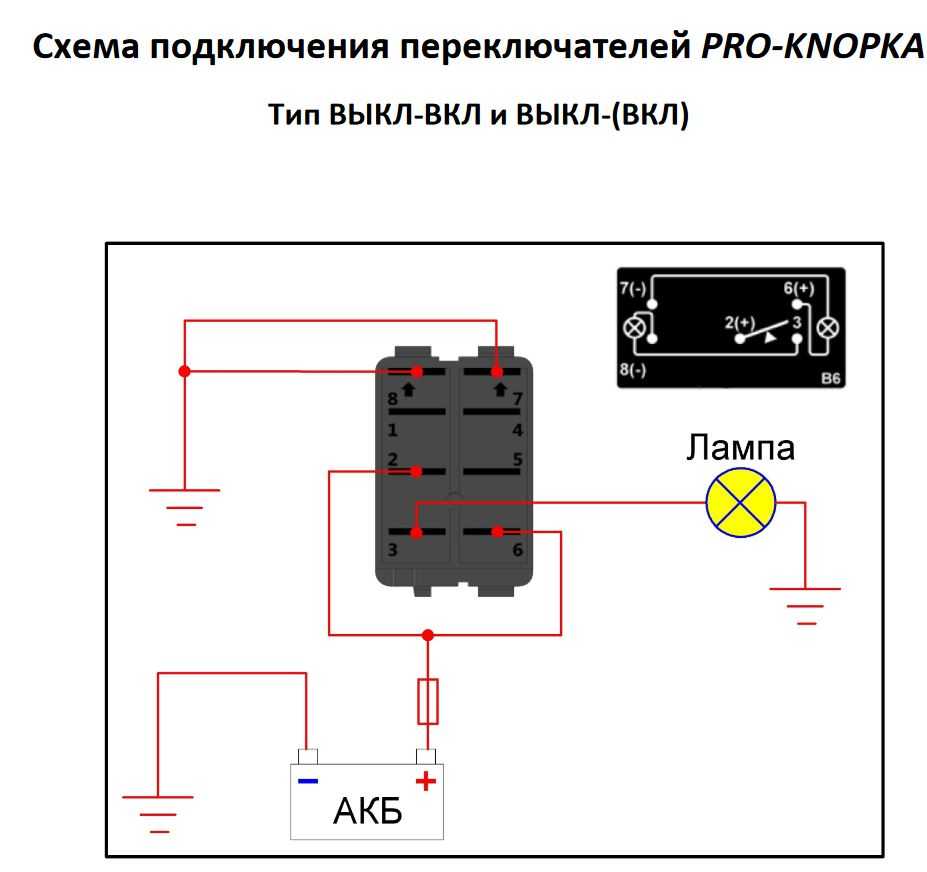

Виды выключателей в зависимости от типа подсветки

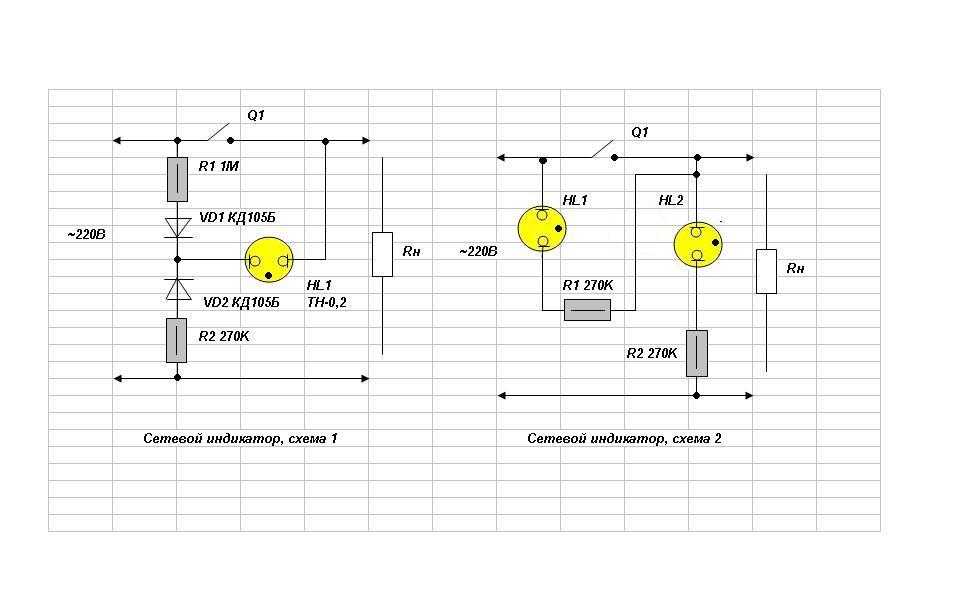

Необходимо лишь приобрести обычный выключатель и индикатор. С ними в схему впаивают резистор, при его помощи напряжение сети понижается до минимального значения. Схема светодиодной подсветки выключателя с конденсатором Чтобы на порядок повысить уровень свечения, можно использовать конденсатор. При выключенном оборудовании через резистор проходит ток, который идет дальше и включает светодиод. Кроме светодиода в схеме имеется токоограничивающий резистор. При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов. Для примера рассмотрим, как установить индикацию на одноклавишном выключателе. Подсветка своими руками Самая простая схема подключения для выключателя со светодиодом выглядит следующим образом. Вот так выглядит смонтированная схема. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключают только один источник света.

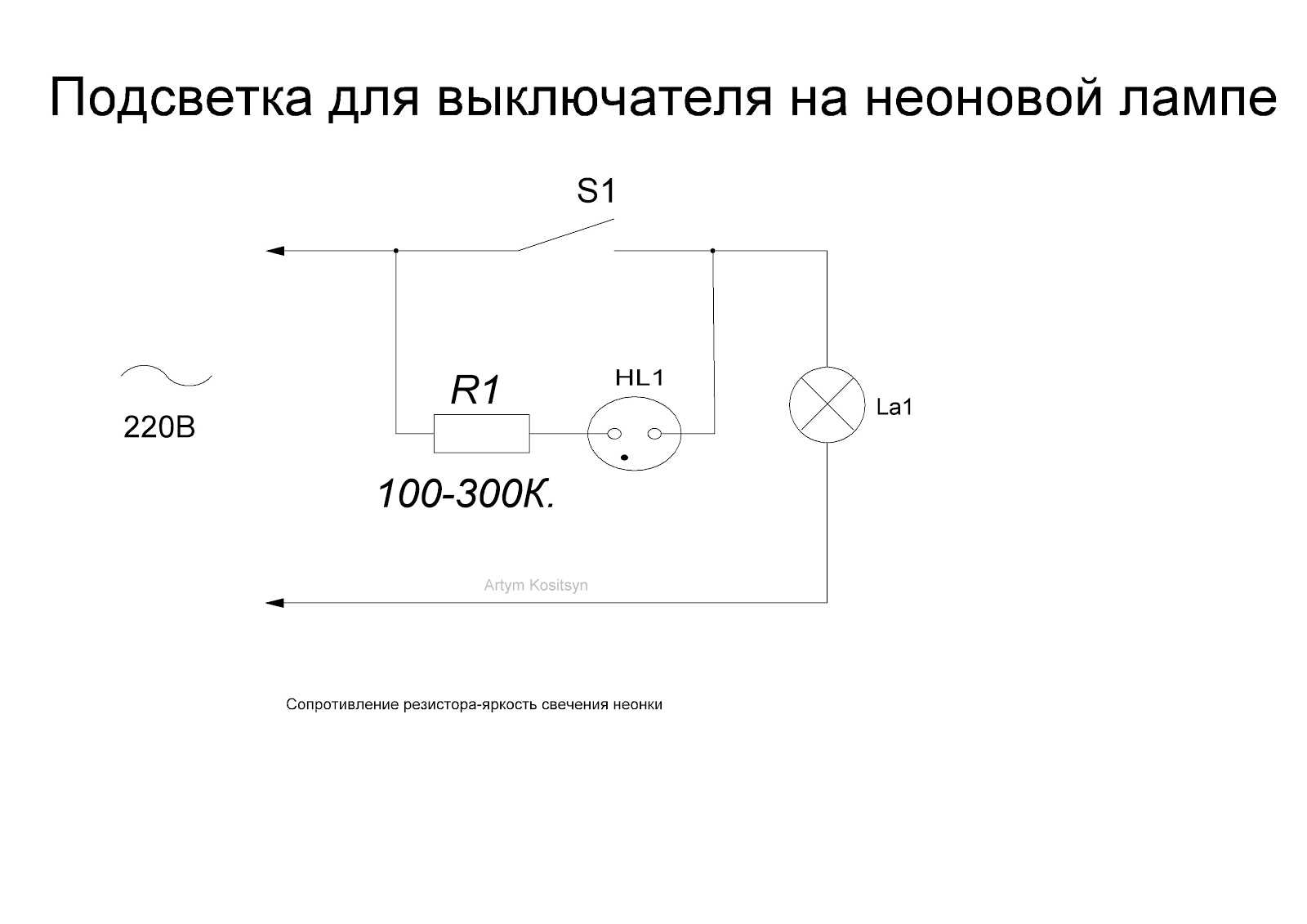

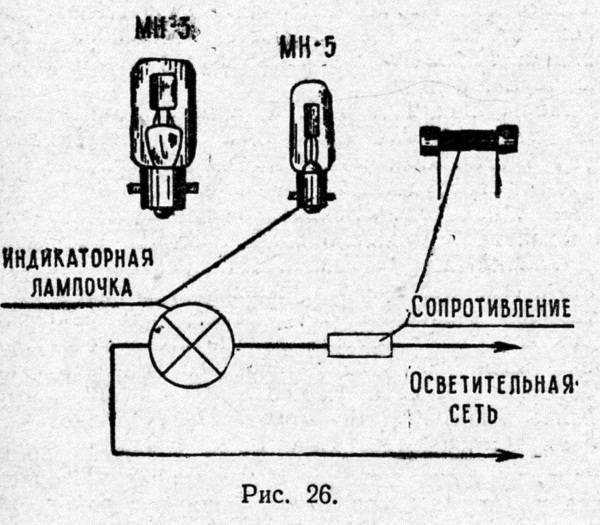

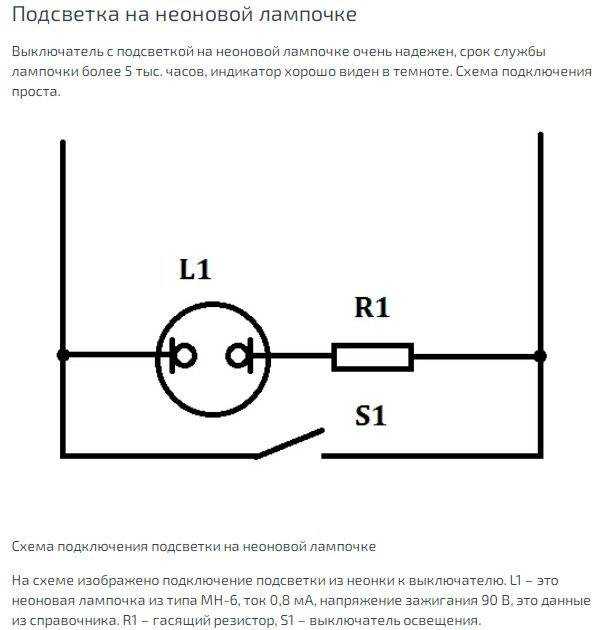

Подсветка с применением неоновой лампы
По виду это устройство представляет собой резистор с неоновой лампой. Схема устройства прибора Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор. Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть: Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.
Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой. При таком подключении ток цепи будет рассчитан исходя из потребности лампы, превысив потребности светодиода в сотни раз. В зависимости от формы и размеров корпуса определить место установки светодиода. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. Применение светодиодного выключателя Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно.
Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет. Последовательность действий: Выключаем рубильник и обесточиваем помещение. Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока. Монтаж 1 клавишного выключателя с подсветкой
