Изображение электрооборудования на планах
Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.
В документе приведены представления для:
- Электрооборудования, электротехнических устройств и электроприемников;
- Линий проводок и токопроводов;
- Шин и шинопроводов;
- Коробок, шкафов, щитов и пультов;
- Выключателей, переключателей;
- Штепсельных розеток;
- Светильников и прожекторов.
Электрооборудование, электротехнические устройства и электроприемники
К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.
Таблица УГО для электрооборудования
К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.

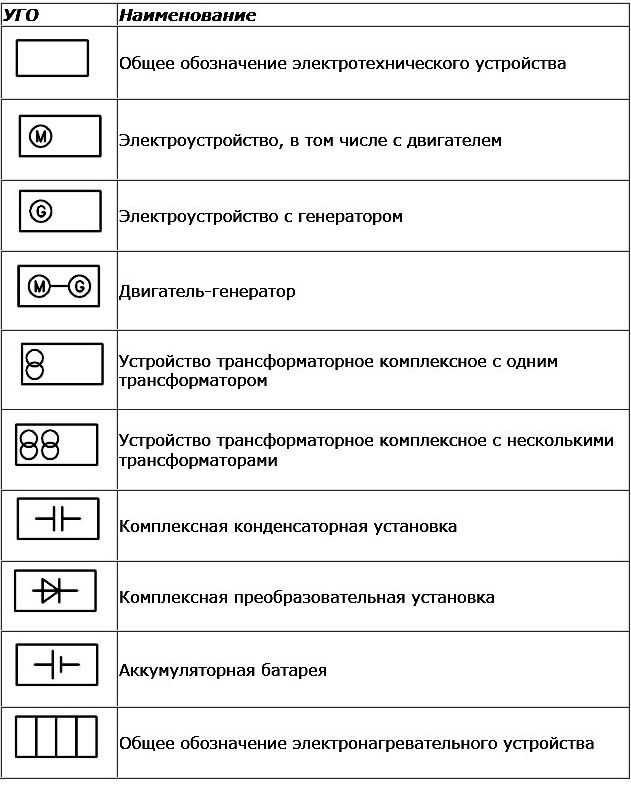

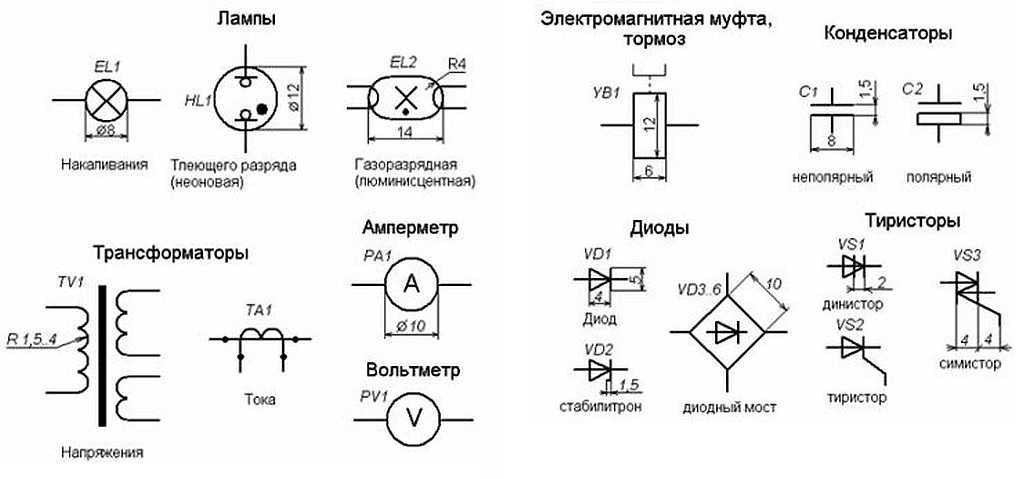

УГО для электротехнических устройств
Линии проводок и токопроводов
К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.

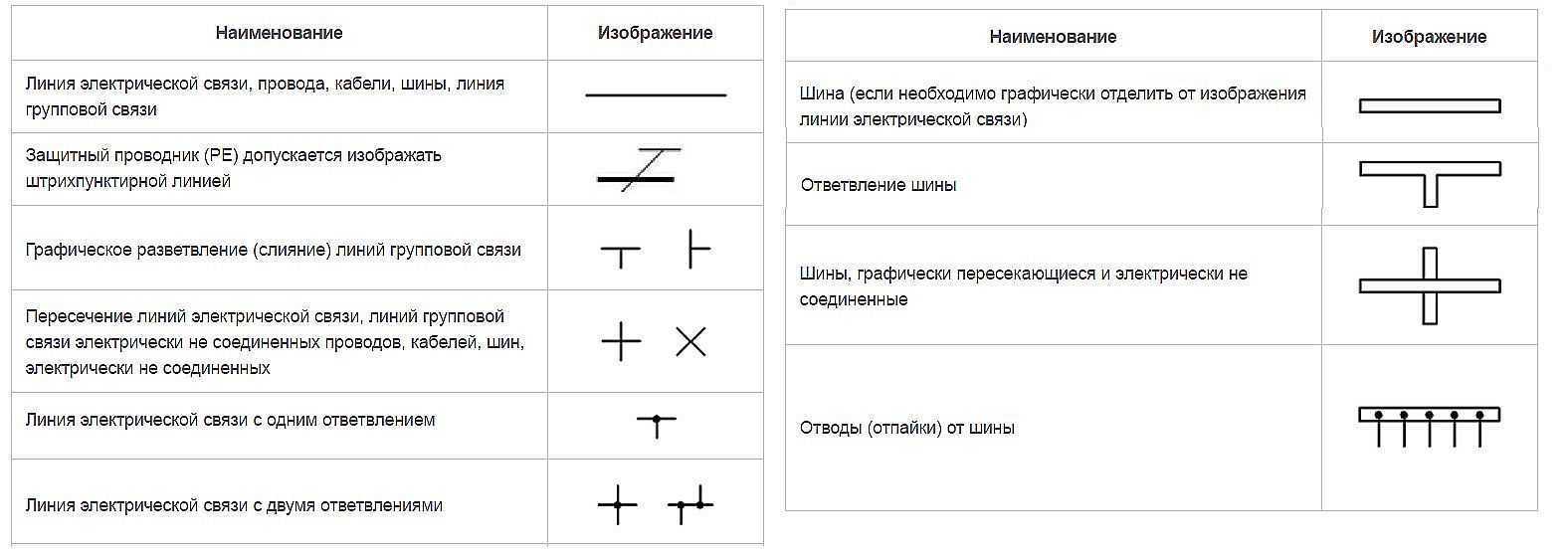

Первая таблица обозначений для линий проводок
Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.
Вторая таблица обозначений для линий проводок
Третья таблица обозначений для линий проводок
Четвертая таблица обозначений для линий проводок
Шины и шинопровода
Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.
Обозначение шин и шинопроводов
Коробки, шкафы, щитки и пульты

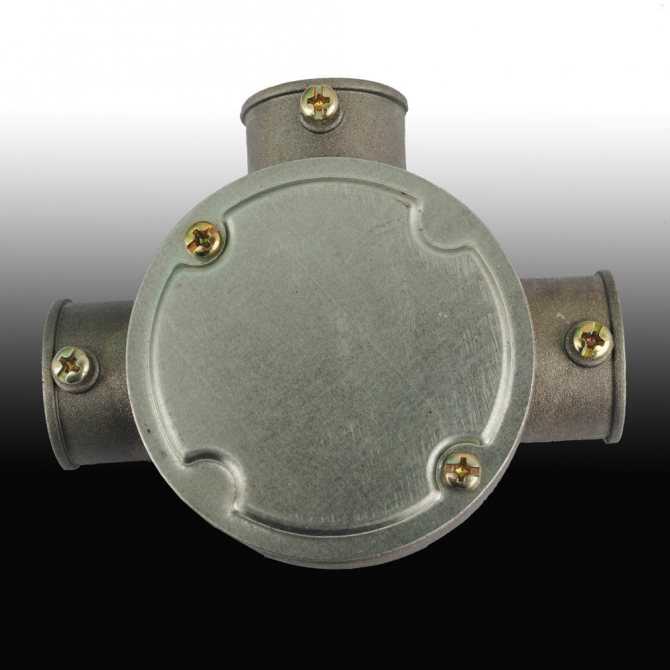

Среди коробок можно выделить ответвительные, вводные, протяжные, зажимные. Щитки бывают лабораторными, освещения обычного и аварийного освещения, автоматы. Все эти элементы нужны для распределения электроэнергии между отдельными участками цепи и приборами. Условие обозначения этих элементов представлены на картинке.
УГО щитков и пультов управления
Выключатели, переключатели и штепсельные розетки
Сюда входят и штепсельные розетки.
Первая таблица обозначений для переключателей
Все эти элементы используют для переключения, включения и отключения электрических цепей.
Вторая таблица обозначений для переключателей
Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.
Третья таблица обозначений для переключателей
Светильники и прожектора
Множество цепей имеют в наличии светильники, прожекторы и другие осветительные элементы. Они нужны не только для сигнализации определенных состояний цепи, но и для освещения некоторых случаях.

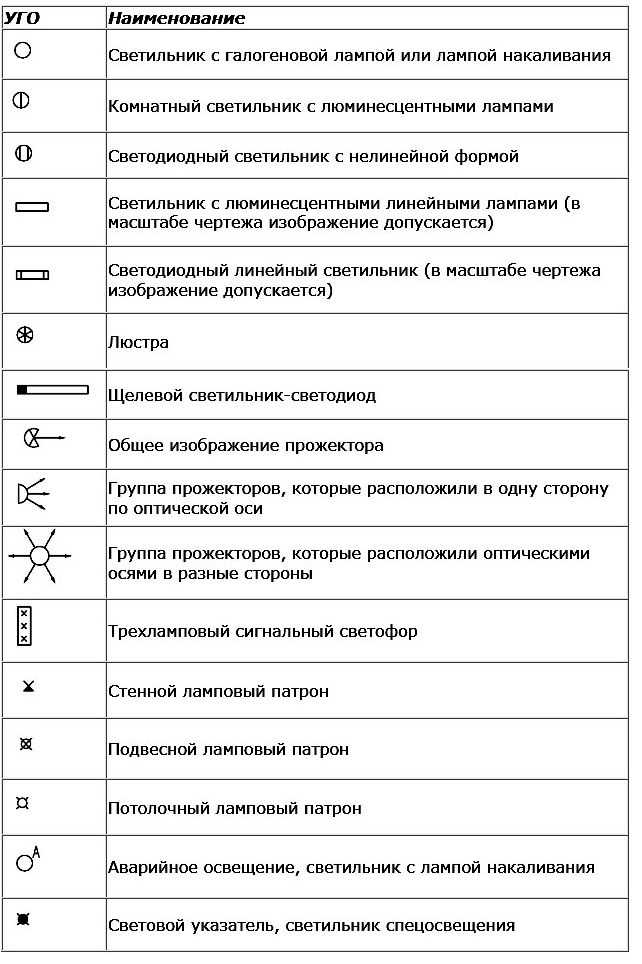

УГО светильников
Аппаратов контроля и управления
К таким устройствам относятся счетчики, запрограммированные устройства, измерительные приборы, манометры, терморегуляторы и реле времени. Их основным элементом являются чувствительные к определенным факторам датчики.
Условные обозначения аппаратов управления
Обозначения они имеют следующие.
Условные обозначения аппаратов управления продолжение
В статье нельзя уместить графические и буквенно-числовые обозначения всех электрических приборов и элементов, но самые часто используемые были подробно рассмотрены. Также была описана документация ГОСТ схематического графического обозначения электрических элементов на схемах различных видов и типов, а также их расшифровка.

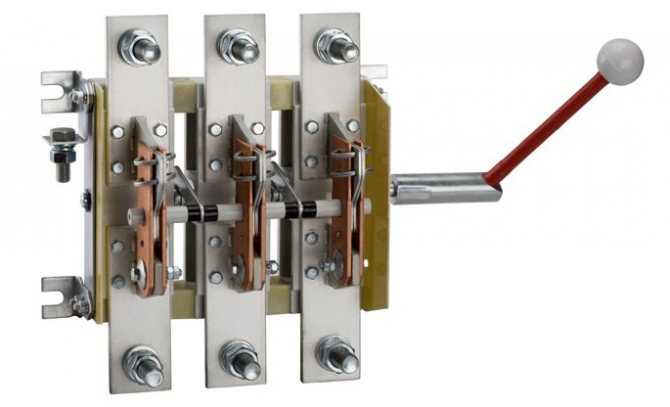

Что такое рубильник
Электрический рубильник
Изделия разной конструкции можно встретить в подъездах и подвалах домов, на улице и в общественных зданиях. В большинстве случаев все виды рубильников расположены в распределительных щитах полностью или частично.
Согласно классификации, рубильник электрический представляет собой часть распределительного механизма и предназначен для размыкания цепи в ручном режиме. Изделие рассчитано на работу в диапазоне 100-1000 ампер при максимальном напряжении 1000 вольт. Прерывание тока производится за счет мускульного усилия путем создания разрыва на линии.
Перекидной выключатель-рубильник может изготавливаться в открытом и закрытом исполнении. Конструкция зависит от величины нагрузки, которая подается на контакты. Обосновано это тем, что рубильник поворотный на стадии активации и деактивации создает дугу и сноп искр, которые могут нанести человеку травму и стать причиной пожара.
Изделия работают от постоянного и переменного напряжения, могут использоваться для коммутации однофазного и трехфазного тока.

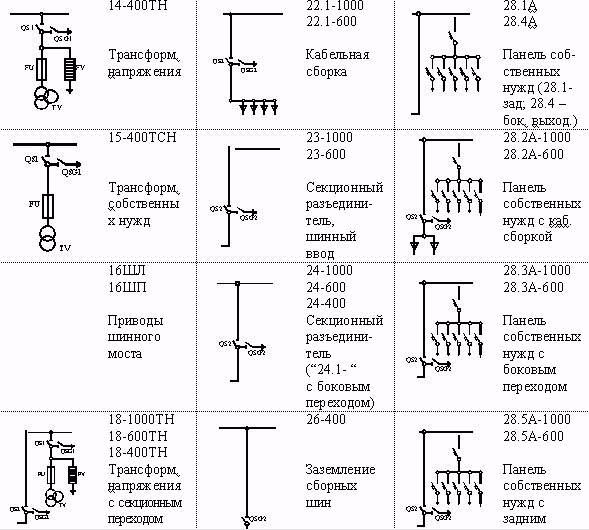

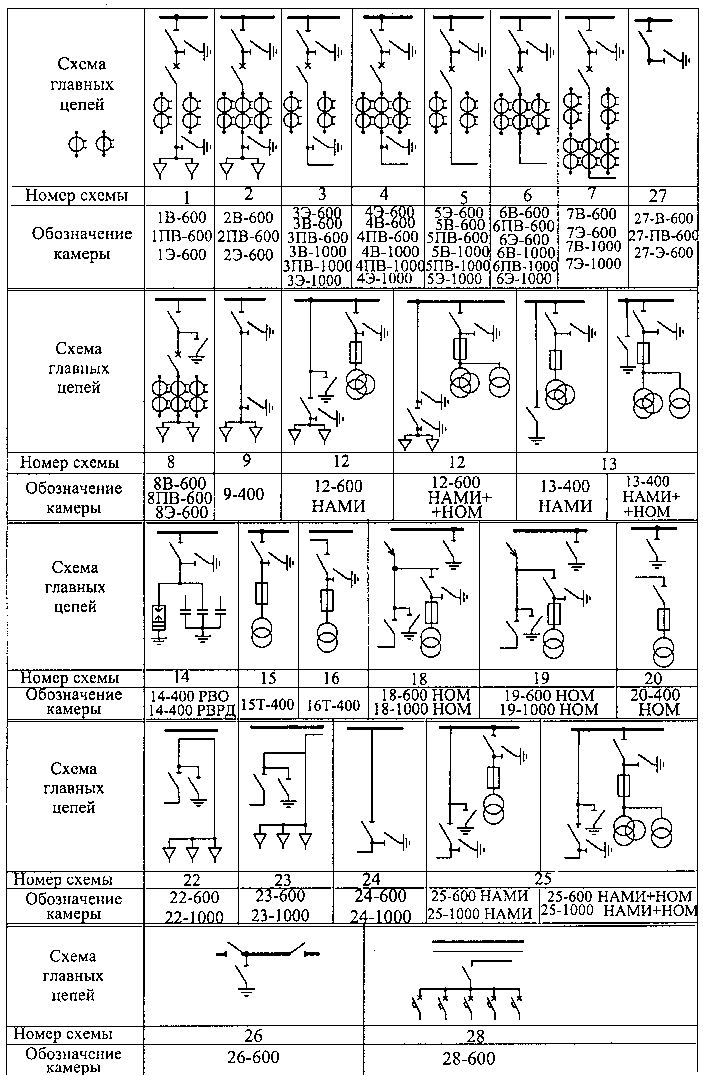

Отображение электрических сетей на разных схемах

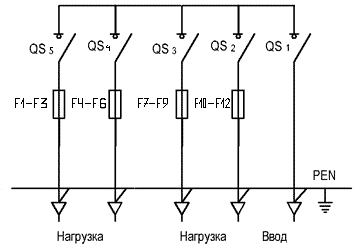

Перекидные рубильники отображаются на разных электрических схемах, в том числе и на однолинейной схеме, каждая из которых имеет свои специфические особенности. Знание этих отличий позволит правильно прочитать и расшифровать нанесенные изображения, безошибочно определить то или иное устройство. Подобные схемы могут быть многолинейными и однолинейными.
Наиболее подробно состояние электрической цепи отображается в виде графического чертежа на многолинейных схемах. Поскольку передача электричества осуществляется по трехфазной сети, то и на чертежах фиксируется каждая фаза со всеми подключенными устройствами и оборудованием. Такие схемы получили название трехлинейных.
В четырехлинейных схемах, используемых в сетях с низким напряжением, к фазным проводам добавляется нулевой проводник PEN или N. При наличии провода защитного заземления РЕ, схема превращается в пятилинейную.
В соответствии с Правилами устройства электроустановок, однофазные сети оборудуются фазным, нулевым и заземляющим проводником. Эти три провода составляют трехлинейную схему. При отсутствии заземления нередко обходятся двумя проводами – фазным и нулевым, собранными в двухлинейную схему. Такая же схема используется в сетях постоянного тока, где используется два провода – плюс и минус.

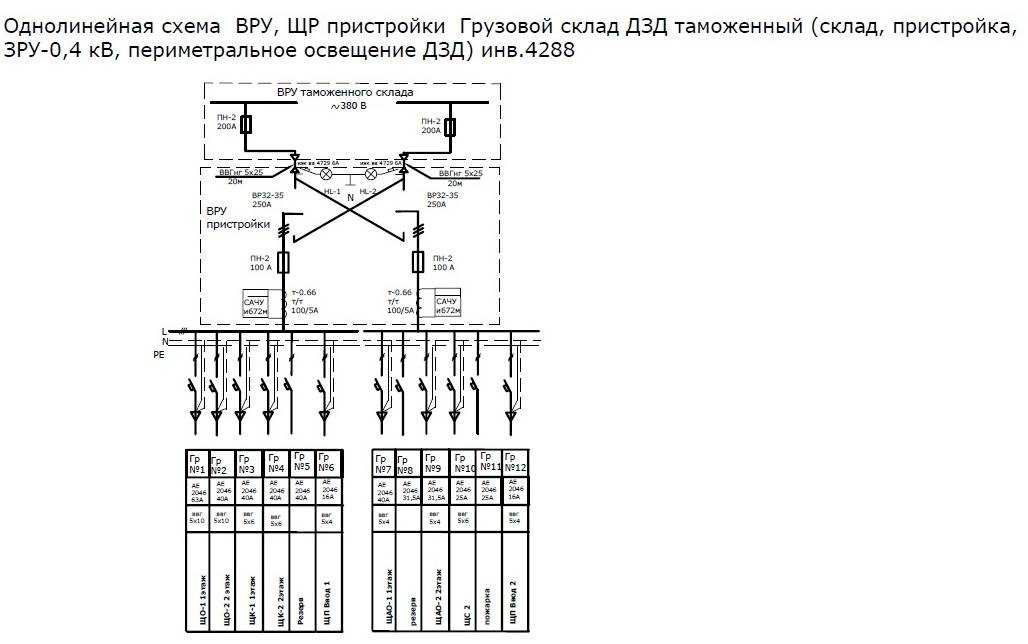

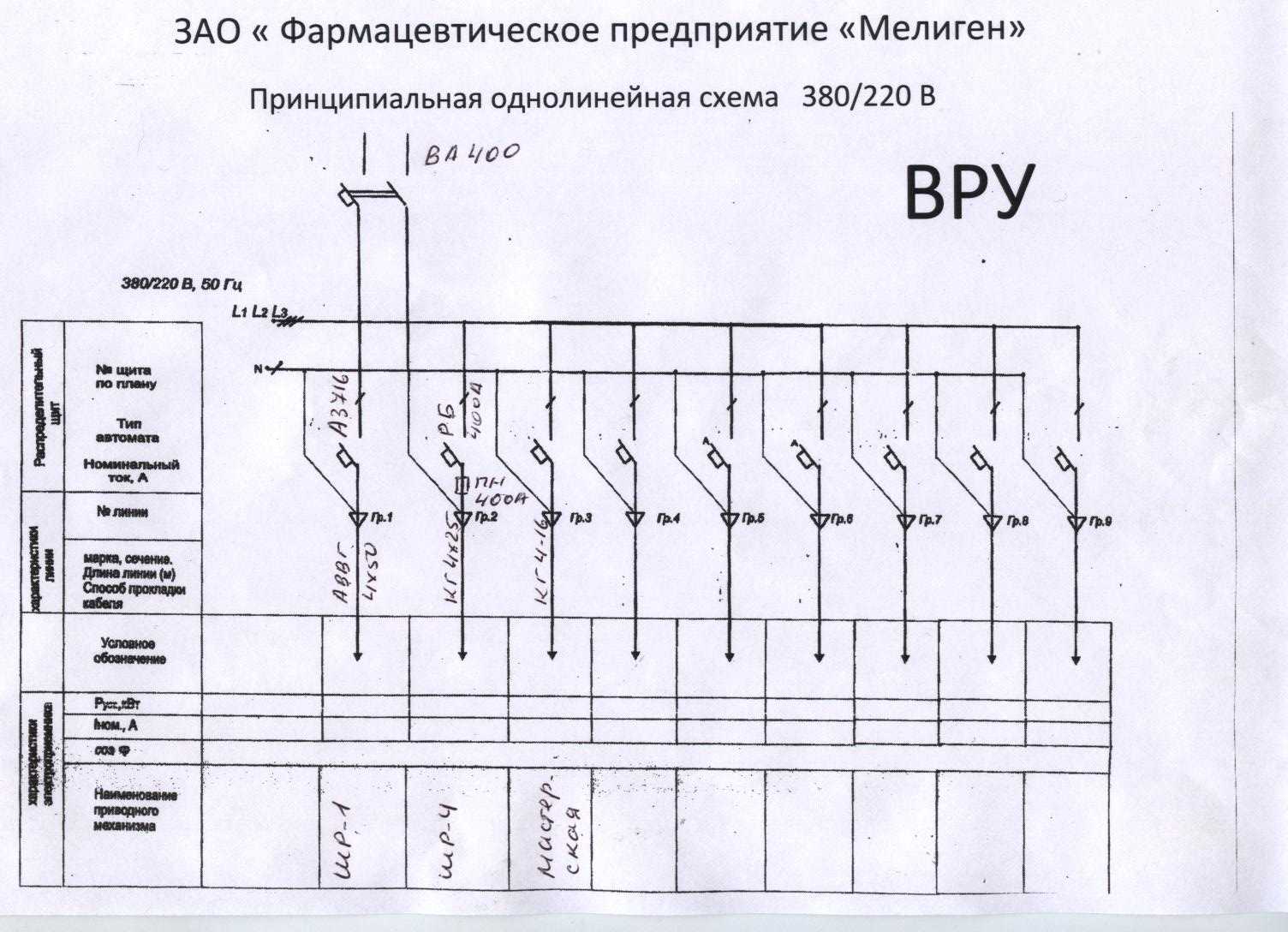

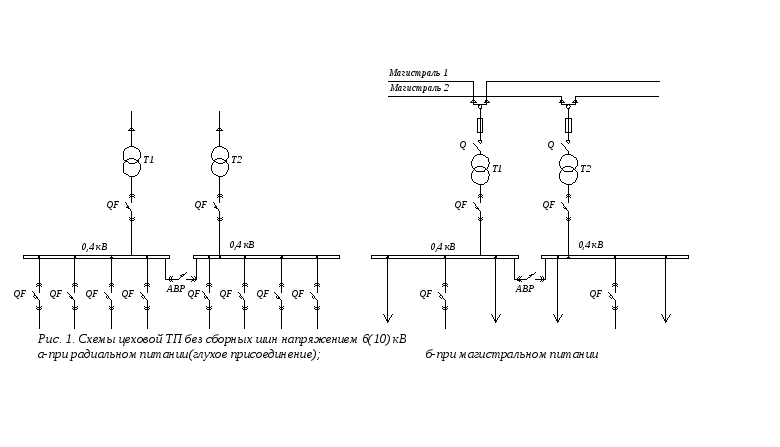

В случае слишком разветвленных сетей, использование подробных многолинейных схем становится не совсем удобным. Для этого предусмотрены однолинейные схемы, на которых трехфазная электрическая сеть отображается в виде одного общего проводника.

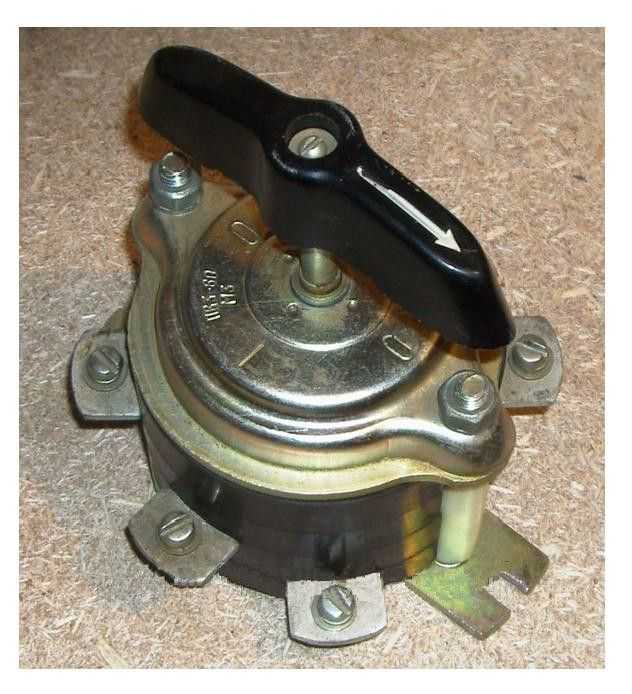

Что представляет собой пакетный выключатель?
Пакетники – это приборы, предназначенные для коммутации (т.е. включения и выключения) небольших нагрузочных токов. Их подключают к электросетям постоянного и переменного тока 440-660 В.
Приборы трудно назвать удобными, поскольку в их устройстве не предусмотрены системы автоматического обесточивания в случае перегрузок.
Устройства незаменимы на подстанциях. Спецперсонал применяет их, чтобы учитывать показания приборов. Также пакетники устанавливают для удобства работы машинистов электросиловых агрегатов
Помимо отсутствия защитной автоматики, устройства имеют еще один существенный недостаток: они быстро ломаются при частых перепадах напряжения. По этой причине их стали использовать гораздо реже. Но все-таки рано говорить о неактуальности пакетников, пока они дешевы, а их коммутационный ресурс удовлетворителен. Приборы по-прежнему удобны для применения в распределительных щитках и пультах управления.
С пакетниками возникают проблемы из-за невозможности автоотключения от сети в случае необходимости. Если нагрузки даже незначительно превышают допустимые, прибор выходит из строя
В подъездах многоэтажек уже давно не ставят пакетные выключатели. Их заменили на современные двухполюсные автоматы, отличающиеся лучшей износостойкостью, долговечностью и большей пропускной способностью тока. Новые приборы подсоединяют к электросети каждой отдельной квартиры, а не подъезда.
Изображение электрооборудования на планах
Несмотря на то, что ГОСТ 2.702-2011 и ГОСТ 2.701-2008 учитывает такой вид электросхемы как «схема расположения» для проектирования сооружений и зданий, при этом нужно руководствоваться нормативами ГОСТ 21.210-2014, в которых указывается «СПДС.
Изображения на планах условных графических проводок и электрооборудования». В документе установлено УГО на планах прокладки электросетей электрооборудования (светильников, выключателей, розеток, электрощитов, трансформаторов), кабельных линий, шинопроводов, шин.
Применение этих условных обозначений используется для составления чертежей электрического освещения, силового электрооборудования, электроснабжения и других планов. Использование данных обозначений применяется также в принципиальных однолинейных схемах электрощитов.
Контуры всех изображаемых устройств, в зависимости от информационной насыщенности и сложности конфигурации, принимаются согласно ГОСТ 2.302 в масштабе чертежа по фактическим габаритам.

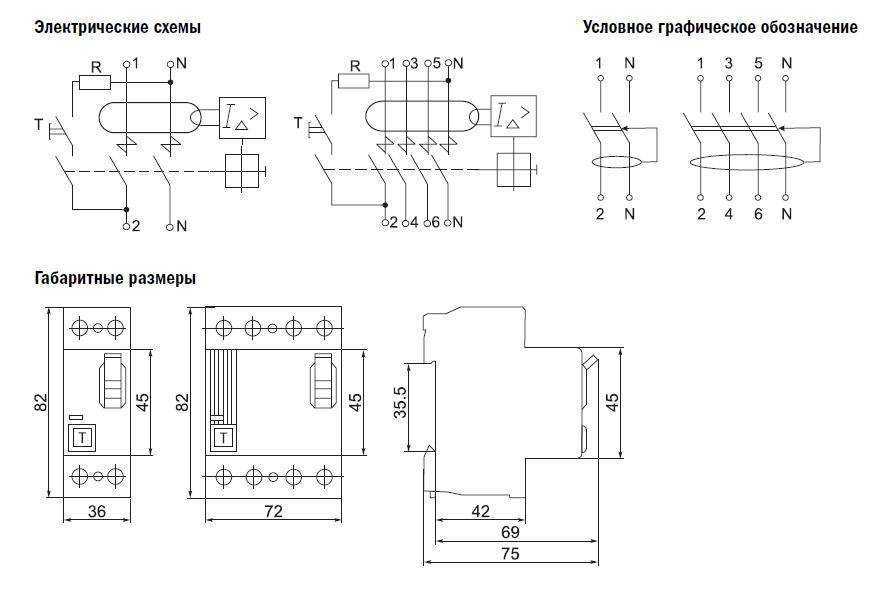

Условные графические обозначения выключателей, переключателей
На страницах документации ГОСТ 21.210-2014 для кнопочных выключателей, диммеров (светорегуляторов) отдельно отведенного обозначения не предусмотрено. В некоторых схемах, согласно п. 4.7. нормативного акта используются произвольные обозначения.
Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.
Установка устройств
Независимо от того, какой автомат подключается – реверсивный рубильник однофазный для дома или двух-, трех-, четрехфазный, при его монтаже следует придерживаться таких правил:
- Монтаж аппарата выполняют только в условиях закрытых помещений. Недопустимо попадание влаги в коробку устройства. Если установку проводят на улице, необходимо защитить переключатель герметичной коробкой-ящиком. Он должен закрываться на ключ.
- Разрешено монтировать аппарат при температурах от -40 до +55 градусов.
- Фиксацию реле выполняют по всем правилам. Не допускается свободное движение механизма при воздействии на него.
- Если рекомендуемый диапазон рабочих температур выдержать не удается, нужно обеспечить обогрев или охлаждение защитного шкафа.
- Подключение реверсивного переключателя трехфазного, двух-, одно- или четырехфазного выполняют при помощи обжатого гильзой проволочного провода, шинопровода или проводов с центральной жилой.
Изображение электрооборудования на планах
Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.
В документе приведены представления для:
- Электрооборудования, электротехнических устройств и электроприемников;
- Линий проводок и токопроводов;
- Шин и шинопроводов;
- Коробок, шкафов, щитов и пультов;
- Выключателей, переключателей;
- Штепсельных розеток;
- Светильников и прожекторов.
Электрооборудование, электротехнические устройства и электроприемники
К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.
Таблица УГО для электрооборудования
К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.
УГО для электротехнических устройств
Линии проводок и токопроводов
К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.
Первая таблица обозначений для линий проводок
Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.
Вторая таблица обозначений для линий проводок
Третья таблица обозначений для линий проводок
Четвертая таблица обозначений для линий проводок
Шины и шинопровода
Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.
Обозначение шин и шинопроводов
Коробки, шкафы, щитки и пульты
Среди коробок можно выделить ответвительные, вводные, протяжные, зажимные. Щитки бывают лабораторными, освещения обычного и аварийного освещения, автоматы. Все эти элементы нужны для распределения электроэнергии между отдельными участками цепи и приборами. Условие обозначения этих элементов представлены на картинке.
УГО щитков и пультов управления
Выключатели, переключатели и штепсельные розетки
Сюда входят и штепсельные розетки.
Первая таблица обозначений для переключателей
Все эти элементы используют для переключения, включения и отключения электрических цепей.
Вторая таблица обозначений для переключателей
Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.
Третья таблица обозначений для переключателей
Светильники и прожектора
Множество цепей имеют в наличии светильники, прожекторы и другие осветительные элементы. Они нужны не только для сигнализации определенных состояний цепи, но и для освещения некоторых случаях.
УГО светильников
Аппаратов контроля и управления
К таким устройствам относятся счетчики, запрограммированные устройства, измерительные приборы, манометры, терморегуляторы и реле времени. Их основным элементом являются чувствительные к определенным факторам датчики.
Условные обозначения аппаратов управления
Обозначения они имеют следующие.
Условные обозначения аппаратов управления продолжение
В статье нельзя уместить графические и буквенно-числовые обозначения всех электрических приборов и элементов, но самые часто используемые были подробно рассмотрены. Также была описана документация ГОСТ схематического графического обозначения электрических элементов на схемах различных видов и типов, а также их расшифровка.
Где сейчас применяется пакетный выключатель
Защитные устройства используются в подстанциях для фиксации показаний работниками. Кроме этого свое применение они нашли в пультах управления оперативного коммутирования. К тому же пакетники используются в механизмах кранов, экскаваторов и других электросиловых оборудованиях.
Пакетный выключатель
При помощи данного устройства специалист может устанавливать скорость агрегата, направленность круговых движений аппарата. Помимо этого машинист подбирает определенный режим производства при помощи соединения группы контактов, регулирующих данный показатель.
Выключатели используются в роли выключателей ввода, распределителей электрического тока, переключателей цепи управления, а также для управления электродвигателями.
Буквенные обозначения
Помимо графических, есть также буквенные обозначения. Без их использования при чтении схем и чертежей может возникнуть масса нестыковок. Как и графическая, буквенно-цифровая маркировка регламентируется ГОСТом и нормативными документами. В списке ниже указано буквенно-цифровое обозначение основных элементов электросхем:
- Выключатели, контроллеры и переключатели — В;
- Электрические генераторы и двигатели — Г;
- Диоды — Д;
- Кнопки — Кн;
- Лампы — Л;
- Электрические двигатели различных типов — М;
- Предохранители — Пр;
- Выпрямители — Вп;
- Магнитные пускатели и контакторы — К;
- Конденсаторы — С;
- Кнопки управления — Ку;
- Электромагниты — Эм;
- Катушки индуктивности — L;
- Реле — Р;
- Резисторы — R.

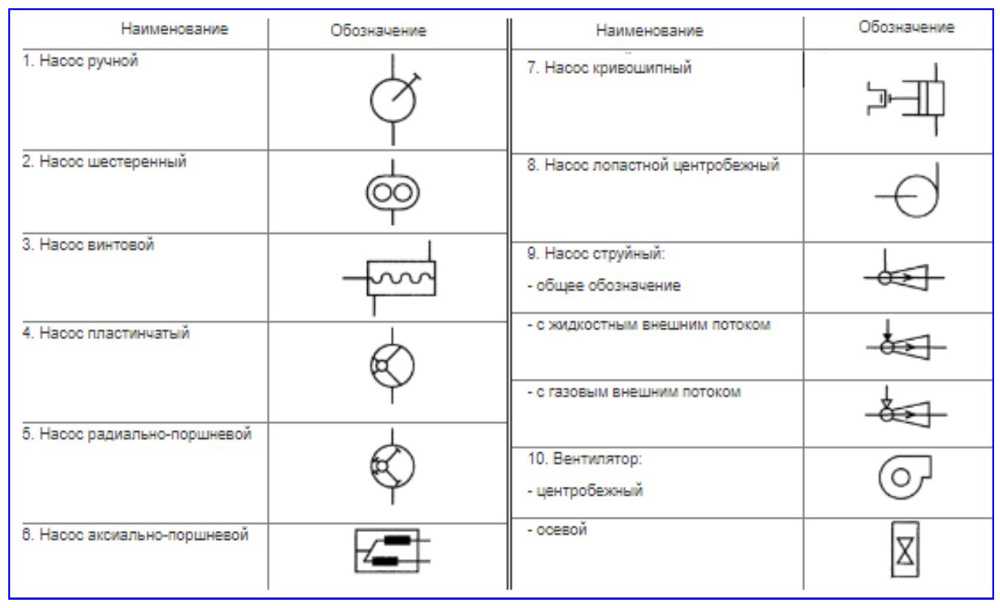

Обозначения кинематических чертежей
Буквенные маркировки в электросхемах
ГОСТ устанавливает буквенное обозначение элементов электросхем:
- ПВ – путевой выключатель;
- КВ – конечный выключатель;
- КК – командный контроллер;
- ДП – двигатель подач;
- ДГ – главный двигатель;
- ДШ – двигатель шпинделя;
- КУ – кнопка управления;
- ДО – двигатель насоса управления;
- ДБХ – двигатель быстрых ходов.
Радиотехнические детали обозначаются в схемах так:
- Наименование элементов
- Обозначение
- Наименование элементов
- Обозначение
| Резистор | R | Телефон | Т |
| Конденсатор | C | Микрофон | Мк |
| Катушки индуктивности | L | Громкоговоритель | Гр |
| Прибор электронный (лампа, трубка) | Л | Звукосниматель (адаптер) | Ад |
| Трансформатор (автотрансформатор) | Тр | Предохранитель | Пр |
| Дроссель | Др | Элемент гальванический (батарея) | Б |
| Выключатель (переключатель) | В | Монтажная плата | П |
| Кнопка | Кн | Штепсельный разъём | Ш |
| Пьезоэлемент | Пэ | Прибор полупроводниковый | ПП |
| Диод | Д | Гнездо | Г |
| Реле, контактор, пускатель | Р | Элементы разные, электромагнит | Э |
Современный перекидной рубильник — подключение к генератору
Нестабильность снабжения дачных и загородных частных домов электроэнергией вынуждает владельцев обзавестись дополнительным источником тока — генератором. Возникает необходимость поменять схему подачи электричества в доме. Особенно сложного в этом ничего нет. Нужно всего лишь подобрать перекидной рубильник, установить в щиток и грамотно подключить к сети. Давайте рассмотрим важные моменты при его установке, и какова схема подключения.
Что нужно сделать при установке — мои советы
Для бытового подсоединения генератора удобно использовать реверсивный перекидной рубильник ABB. Он компактный и безопасный, его устанавливают в обычный щит на DIN-рейку. Этот прибор можно подключать в однофазную, а также трехфазную сеть, поскольку есть возможность укомплектовать его дополнительными контактами.
Для однофазной сети пригоден 2-х полюсный прибор, трехфазной — 4-х полюсный, который переключает с входного питания на генератор сразу три фазы и ноль. Трехполюсный рубильник ABB может быть полезен как для однофазной сети, а также для трехфазной без нулевого провода.
Если вы планируете размещать распределительный щит в помещении, то можно применить пластиковые боксы или металлические.
На улице следует устанавливать металлический щиток с высокой степенью защиты. Внутри крепится DIN-рейка, рассчитанная на все необходимые модули схемы
Я рекомендую для безопасности использования перекидного рубильника принять во внимание следующие моменты:
- расположить щиток лучше в закрытом помещении;
- температура эксплуатации должна быть в диапазоне -40 +55оС;
- необходимо защищать приборы от влаги;
- модуль рубильника нужно прочно и надежно установить и закрепить;
- при установке вне дома обеспечивать защиту от погодных воздействий;
- все действия с рубильником — монтажные работы, ремонт, обслуживание следует проводить при полном отключении сети.
Основные виды рубильников
Согласно электротехнической терминологии, рубильник относится к устройствам, обеспечивающим течение по цепи электрического тока. Его отличительной особенностью является уникальная система, действие которой направлено на быстрый разрыв контакта. Все функции устройства осуществляются ручным приводом, надежно отключающим напряжение во время выполнения ремонтных и профилактических работ.
Существует несколько типов рубильников, среди которых можно выделить следующие:

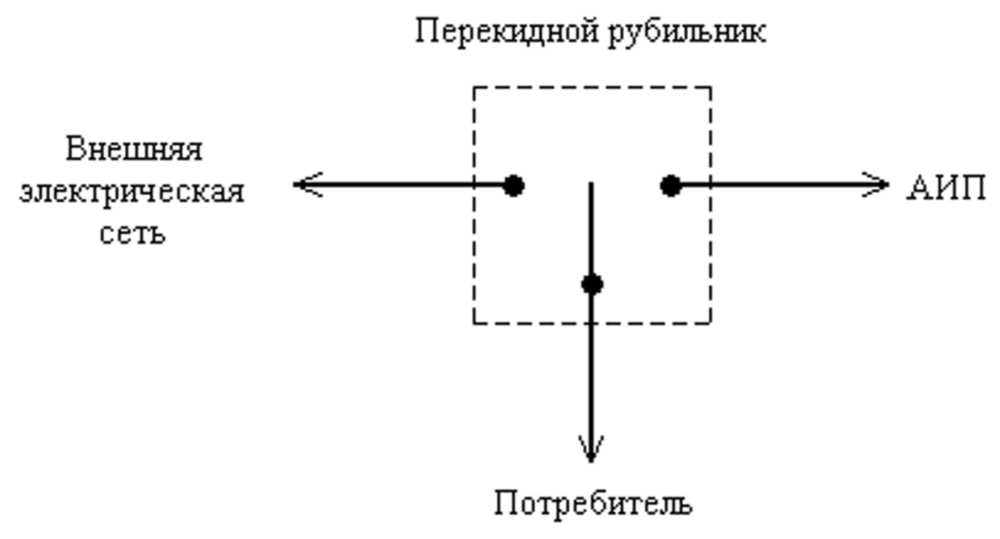

- Перекидные (рис. 1). С помощью этих устройств напряжение перекидывается с одной цепи на другую. В основном они используются, когда возникает необходимость переключить подачу тока с аварийного участка цепи на рабочий. Для установки приборов предусматриваются специальные щитовые помещения. Данный тип рубильников имеет высокие эксплуатационные и технические показатели.
- Разрывные (рис. 2). Подключается к общим выходным цепям, идеально подходят для частных домов, квартир, офисных зданий. С помощью этого прибора осуществляется подключение какого-либо объекта к общей сети. Устанавливаются в электрическом щите с выводом наружу переключающего рычага. На рынке представлены широким модельным рядом.

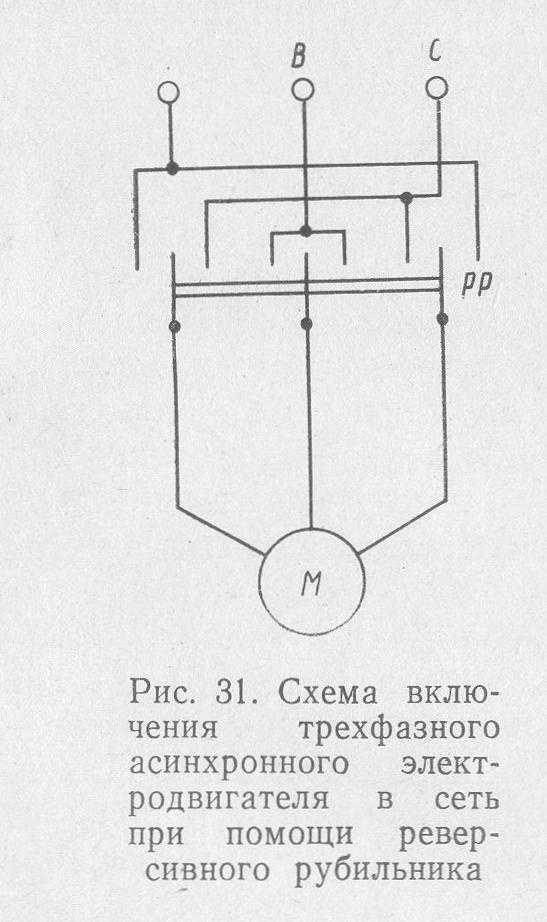

- Реверсивные (рис. 3). Используются в трехфазных электрических сетях, обеспечивая их нормальное функционирование. С помощью этих приборов нагрузка распределяется между линиями, а ток бесперебойно поступает потребителям. Установка рубильников выполняется в горизонтальном или вертикальном положении, все переключения производятся вручную. Отдельные виды приборов могут управляться дистанционно.
Основной деталью рубильника является поворотная контактная система. Конструкция подвижного контакта представляет собой нож или подпружиненную вилку, а неподвижного – нож или две пластины, подпружиненные посредством стального рассеченного кольца. Кроме того, рубильник оборудуется рукояткой или ручным приводом, контактными выводами для подключения проводов. Разрывной рубильник на 1 направление с тремя полюсами оборудуется тремя входными и тремя выходными контактами, а у перекидного изделия на 2 направления – шесть входных и шесть выходных контактов. Для каждого полюса предусмотрены 1 или 2 дугогасительные камеры, в соответствии с количеством направлений.
Конструкция контактной группы не позволяет подвижному контакту самопроизвольно выпадать под действием вибрации или под собственным весом. Для всех переключений требуется только физическая сила персонала.
Генераторные рубильники
Перекидные рубильники для генераторов являются одномодульными. Блок-блокиратор содержит классический вариант контактной группы. Реверсивные блоки производятся вместе с контролером.
-
Арматурные ножницы (болторезы): виды, характеристика, основные отличия
-
Как работает реле контроля напряжения: принцип работы защиты и нюансы подключения реле контроля для дома или квартиры
-
Что такое импульсное реле: принцип работы, виды, описание устройств и схемы подключения. 155 фото реле импульсного типа и видео инструкция по монтажу
Перед монтажом надо оценить качество заземляющей схемы. Для результативной эксплуатации необходимо присутствие электрода заземляющего действия. Изучите маркировку, которая обычно имеет вид ИП30, что указывает на наличие качественной изоляции материала. Это будет гарантией большого ресурса.

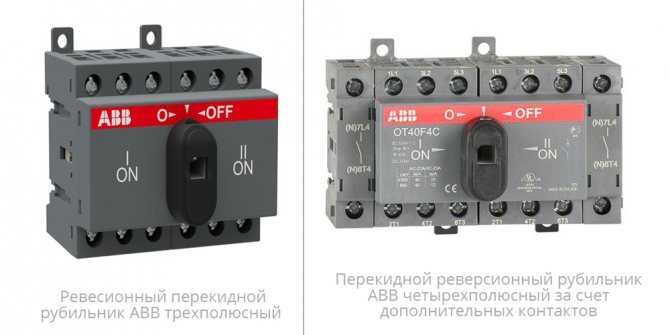

Реверсивные рубильники ABB — это особые выключатели нагрузки, которые обеспечивают бесперебойный характер подачи питания. Существует множество видов устройств, которые можно использовать под разные типы сети

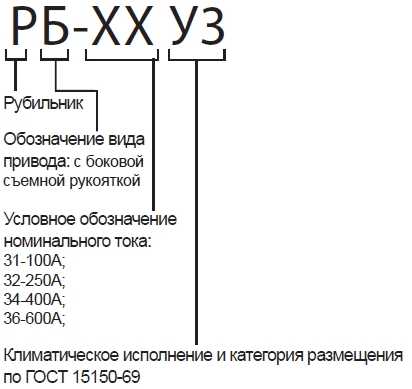

При покупке следует обращать внимание на маркировку и соответствие стандартам безопасности

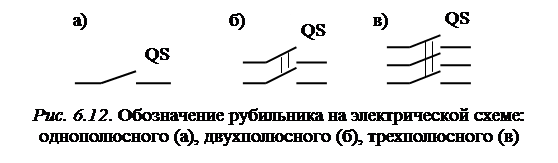

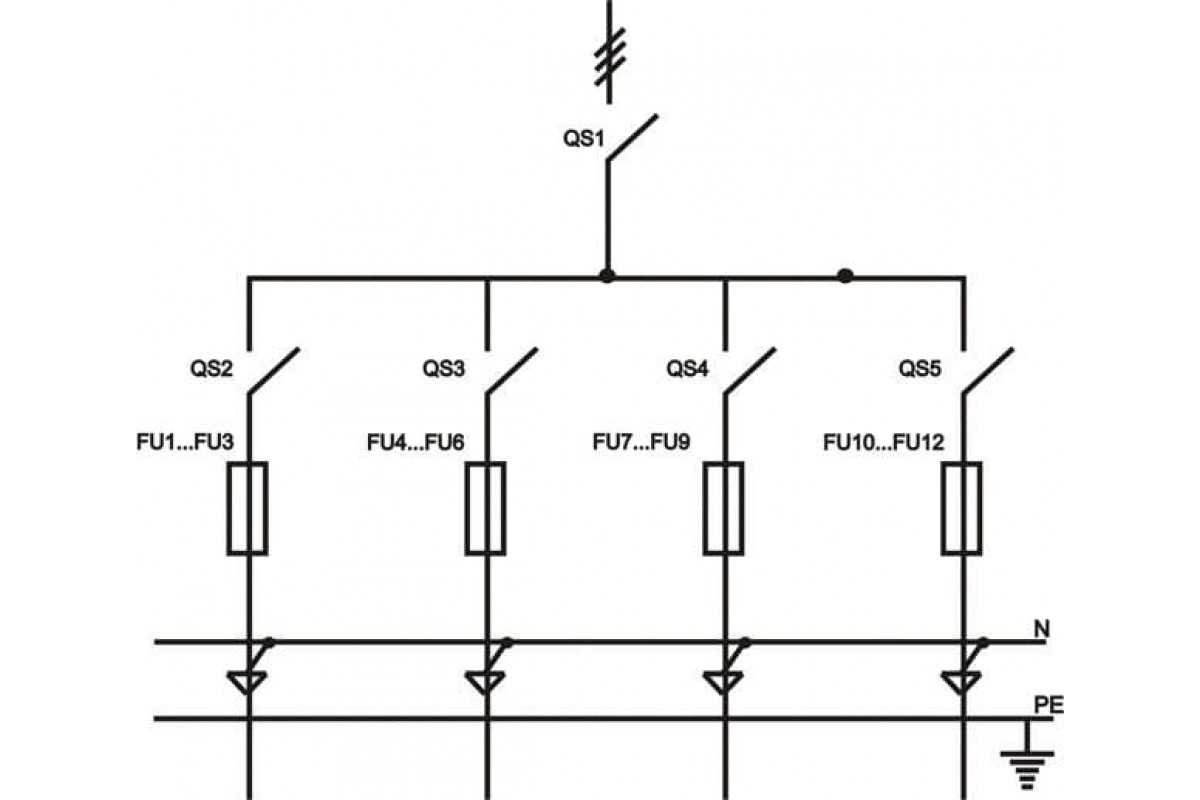

Перекидные рубильники на электрических схемах
Существуют различные варианты отображения перекидных и других рубильников. Разница между ними зависит от параметров электрической сети и конкретного места в схеме каждого из них. При использовании однолинейной схемы, обозначение на схеме прибора выполняется так, как это показано на рисунке 1. Такой же вариант используется в многолинейной схеме, когда рубильник устанавливается на какую-то одну фазу.

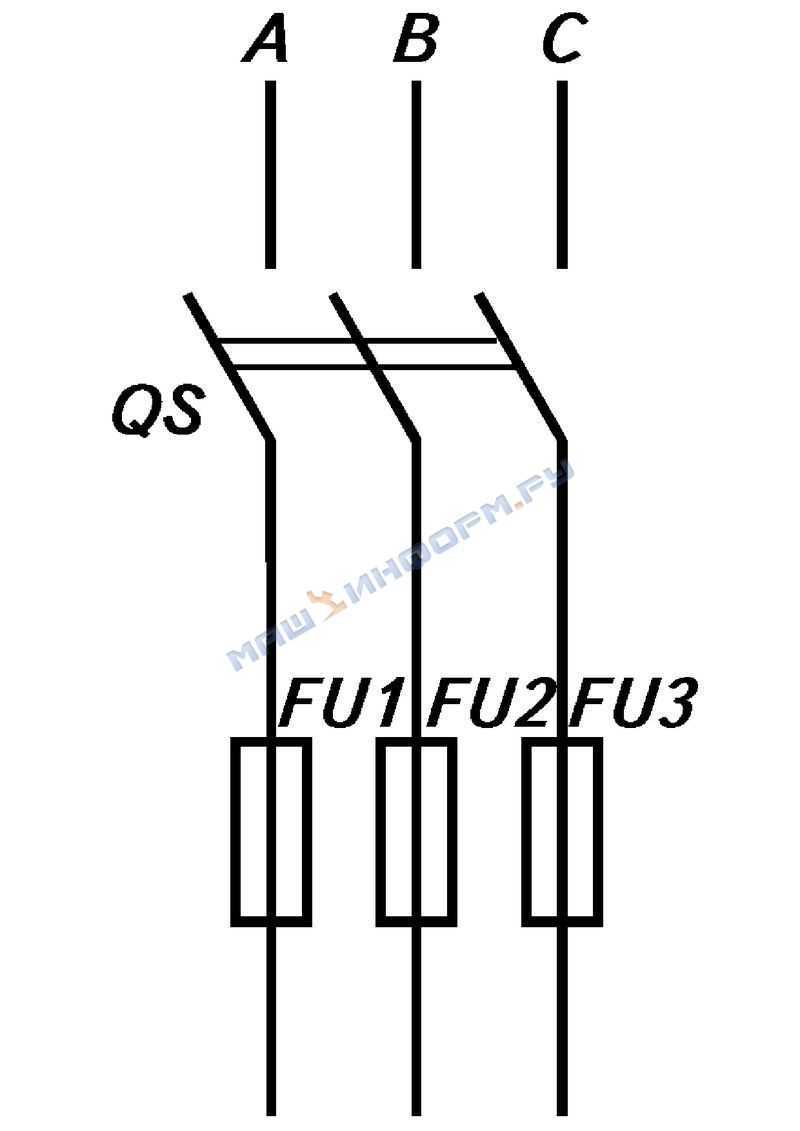

На рисунке 2 отображается трехфазный рубильник, обеспечивающий поочередное включение и отключение фаз. Точно такие же рубильники (рис. 3) оборудуются специальной планкой, позволяющей одновременно замыкать все три фазы. Эта важная деталь обязательно отображается на трехлинейных схемах и вариантах с большим количеством линий. Данная схема подходит и для двухфазных рубильников, когда отображается два прибора, соединяемых общей планкой. На рисунке 4 хорошо просматривается обозначение перекидного рубильника на схеме в однолинейном варианте. В этом случае вместо трех фаз указана всего лишь одна, которая называется условно средней.

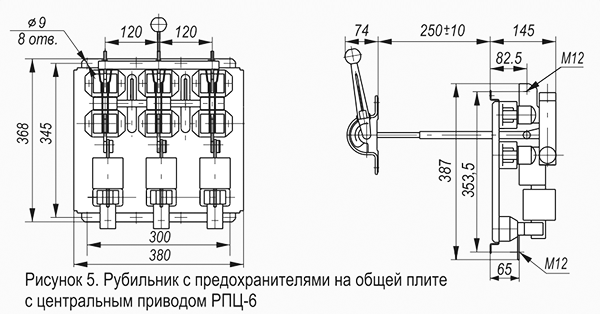

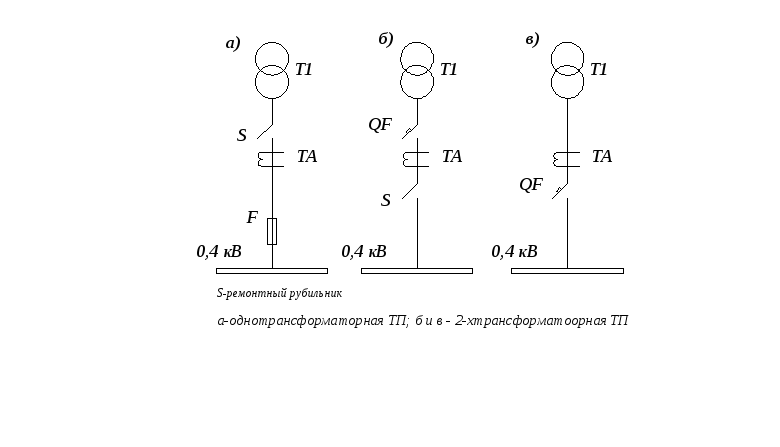

Существуют варианты (рис. 5), обозначений рубильника на однолинейной схеме, в которой она превращается в многолинейную. Такое изображение используется при необходимости более подробного рассмотрения некоторых участков цепи.

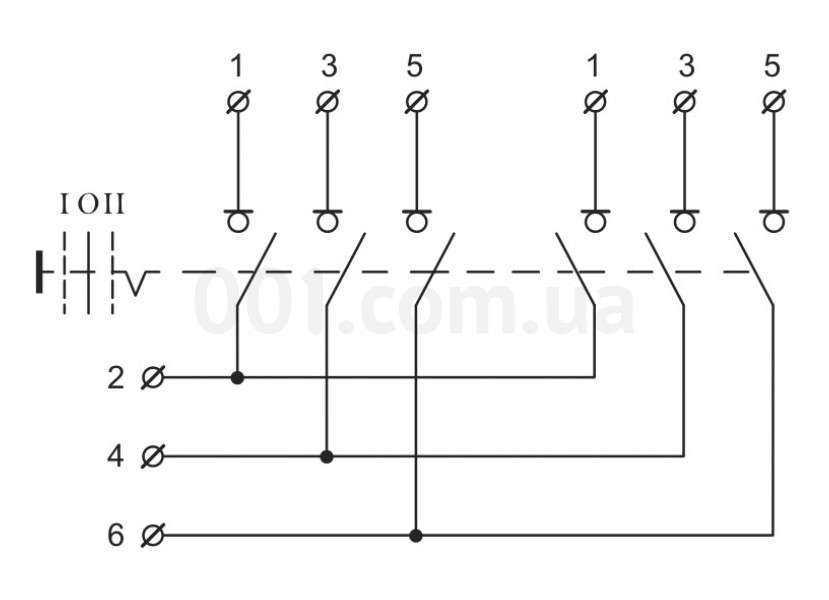

Отдельное обозначение предусмотрено для реверсивных рубильников перекидного типа, устанавливаемых вместе с трехфазными асинхронными двигателями. Данные приборы характеризуются наличием трех положений, в том числе – 2 положения на включение и 1 – на отключение. Эти обозначения применяются чаще всего, но при использовании редких видов сетевых соединений, в нормативной документации вполне возможно подобрать УГО или скомбинировать наиболее подходящий вариант.

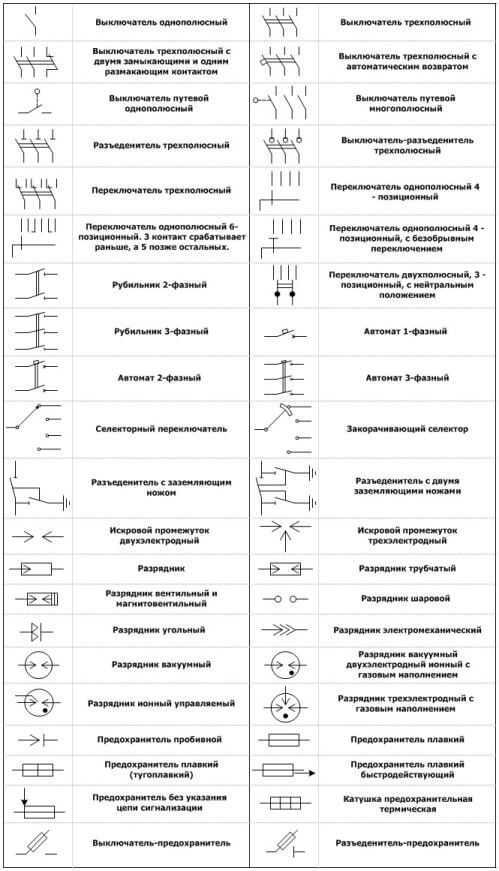

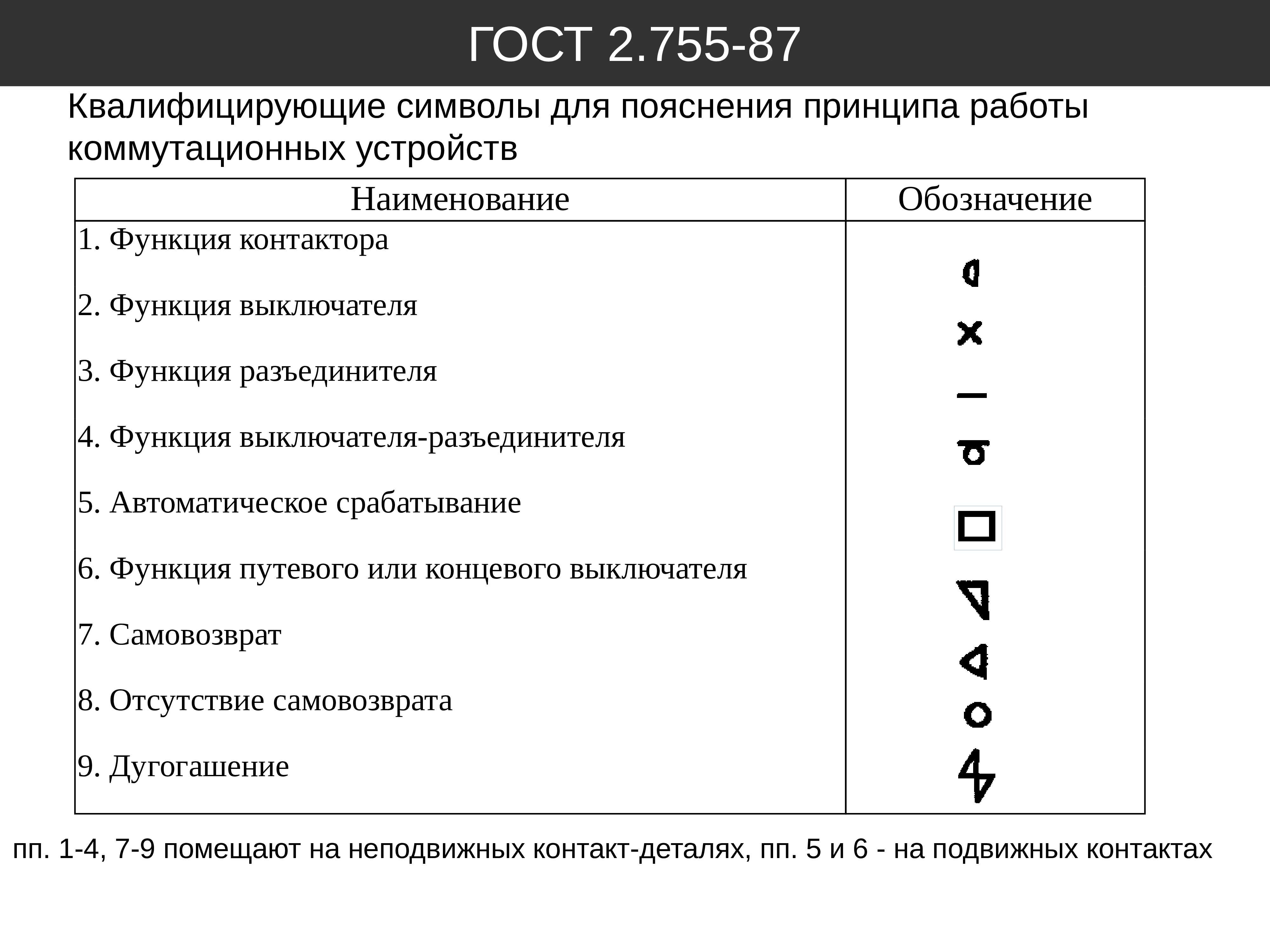

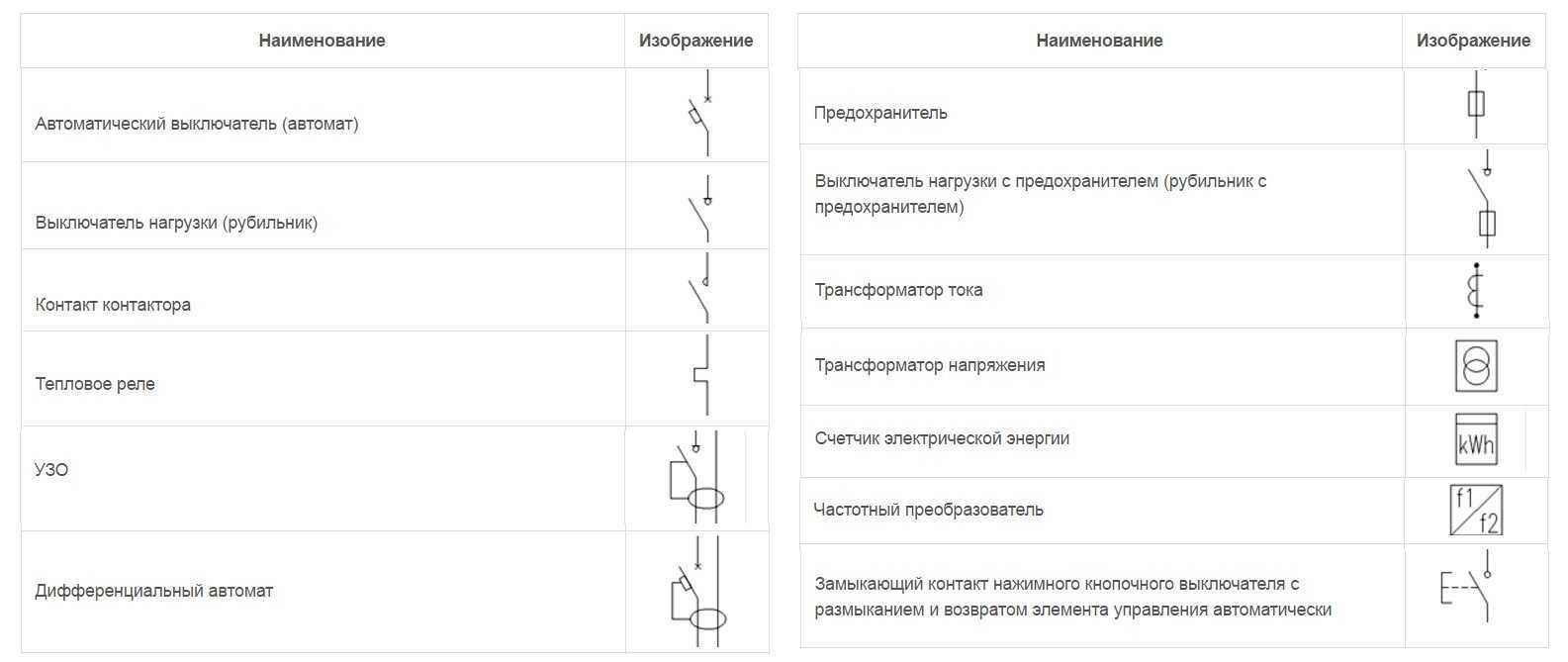

Условные графические обозначения коммутационных устройств и контактных соединений (ГОСТ 2.755-87). В коммутационных устройствах имеются подвижные и неподвижные контакт-детали. Условные графические обозначения контактов коммутационных устройств допускается выполнять в зеркальном изображении.

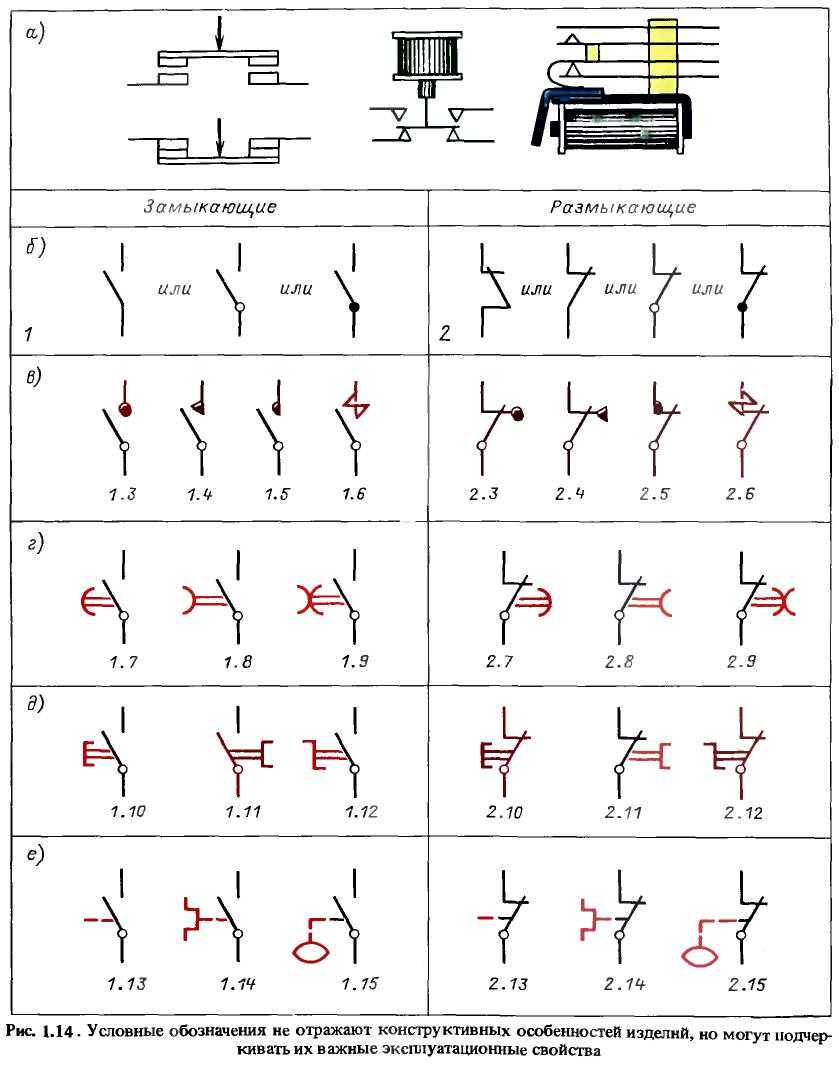

На рисунках 1а – г показаны общие обозначения контактов замыкающего, размыкающего, переключающего и переключающею с нейтральным центральным положением. На рисунке 1д, е контакты замыкающий и размыкающий без самовозврата, а на рисунках 1ж, л – с самовозвратом. Переключающий контакт с нейтральным нейтральным положением с самовозвратом из левого положения и без самовозврата из правого изображен на рис. 1и. Контакты контактора показаны на рисунках 1к, л соответственно замыкающий и размыкающий без дугогашенния.
Рис. 1. Условные обозначения коммутационных устройств
На рис. 2а – с показаны графические изображения контактов соответственно: замыкающего и размыкающего дугогасительных и замыкающего с автоматическим срабатыванием (рис 2а, б, в), выключателя, разъединителя и выключателя-разъединителя (рис. 2г, д, е), замыкающего и размыкающего контактов концевого выключателя (рис. 2ж, з), чувствительного к температуре (рис. 2и, к) замыкающего и размыкающего, контактов замыкающих с замедлением, действующих при срабатывании, при возврате, при срабатывании и возврате (рис. 2л, м, н), контактов размыкающих с замедлением, действующих при срабатывании, при возврате, при срабатывании и возврате (рис. 2п, р). Замедление происходит при движении в направлении от дуги к центру. На рис. 2с показан замыкающий контакт однополюсного выключателя.
Рис. 2. Условные обозначения коммутационных устройств

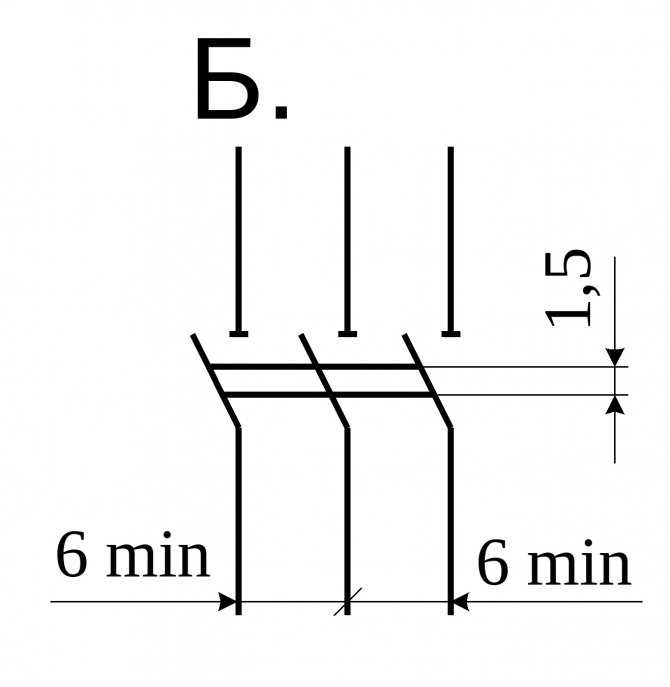

На рисунках 3а, б показаны замыкающие контакты трехполюсного выключателя соответственно без автоматического выключения и с автоматическим сбрасыванием максимального тока. Контакты замыкающие нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элементом управления изображены на рис. 3в, г, д, е, соответственно: автоматически, посредством вторичного нажатия кнопки, посредством вытягивания, посредством отдельного привода, например нажатия кнопки сброс.

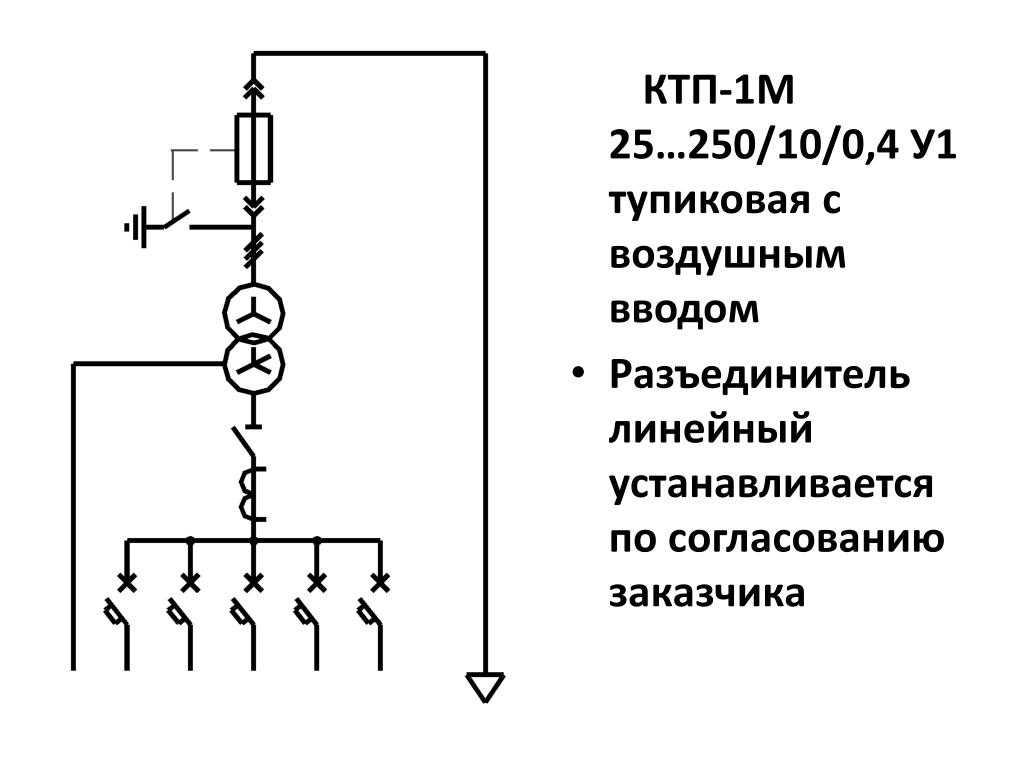

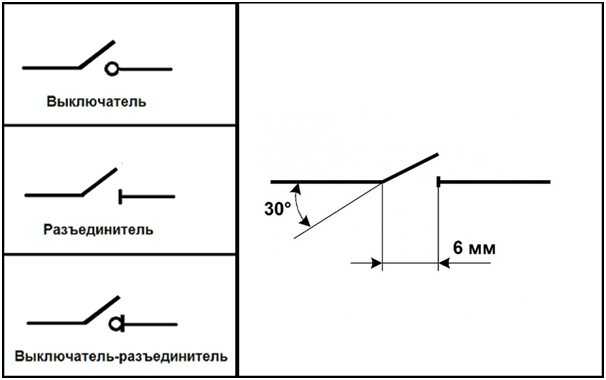

Трехполюсные разъединитель и выключатель-разъединитель показаны на рис. 3ж, з.
Если для обычного человека восприятие информации происходит при чтении слов и букв, то для слесарей и монтажников их заменяют буквенные, цифровые или графические обозначения. Сложность в том, что пока электрик закончит обучение, устроится на работу, научится чему-то на практике, как появляются новые СНиПы и ГОСТы, согласно которым вносятся коррективы. Поэтому не стоит пытаться выучить всю документацию и сразу же. Достаточно почерпнуть базовые познания, а по ходу трудовых будней добавлять актуальные данные.
Выключатель нагрузки
Выключатель нагрузки, условное обозначение, на схеме выглядит почти точно также, как и автоматический с разницей лишь в том, что на конце изображена не звездочка, а маленький круг. Такое устройство используется в распределительных сетях, линиях трансформатора, которые функционируют при номинальном напряжении, и с их помощью можно включать или выключать дополнительную нагрузку.
Основные плюсы устройства:
- Низкая цена по сравнению с другими выключателями;
- Быстрое выключение нагрузки в сети;
- Возможность использования не дорогих плавких автоматов для защиты от скачков напряжения;
- Может функционировать без дополнительного разъединителя.
