Наведенное напряжение причины возникновения и меры защиты

Факторы опасности и меры защиты

Считается, что разность потенциалов от наводки более опасна, чем обычная. Штатные защитные устройства не рассчитаны на противодействие от нее. При работе на высоковольтных ЛЭП на отключенной линии может возникнуть разность потенциалов в несколько киловольт. Выполнение работ с вышек или работа кранов вблизи ЛЭП выполняется по допуску и с применением дополнительных защитных мер, так как на металлической части оборудования и техники может возникнуть разность потенциалов. Это грозит поражением людей электротоком и поломкой техники.

Необходимые меры безопасности прописаны в правилах техники безопасности при выполнении соответствующих работ. Самым простым и эффективным является устройство заземления отключенной линии. Для надежности заземляющий контур имеет две линии, дублирующие друг друга. При случайном обрыве одной заземление будет осуществляться по другой. Протяженные линии разбивают на отдельные участки, которые заземляются по отдельности.

Требования по ТБ:

1. на руки одеваются диэлектрические перчатки;
2. на ноги — резиновые боты, прошедшие проверку и имеющие соответствующую бирку;
3. одежда должна быть сухой, все работы не должны выполняться под дождем.

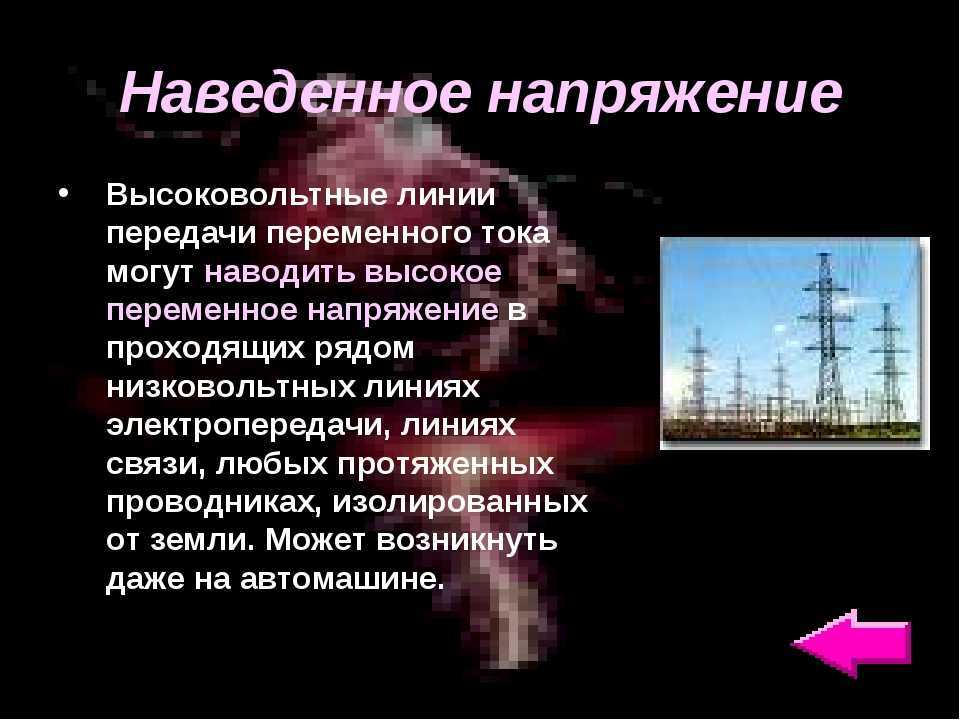

Что такое наведенное напряжение и чем оно опасно?

Возникновение наводки на воздушных линиях электропередачи и в электроустановках, связанных с ними, представляет опасность не меньшую, чем присутствие рабочего напряжения на них. Также данное явление возникает в бытовых условиях в сети 220 В, поэтому необходимо понимать природу возникновения и меры защиты от наведенного напряжения, о чем мы и поговорим далее.

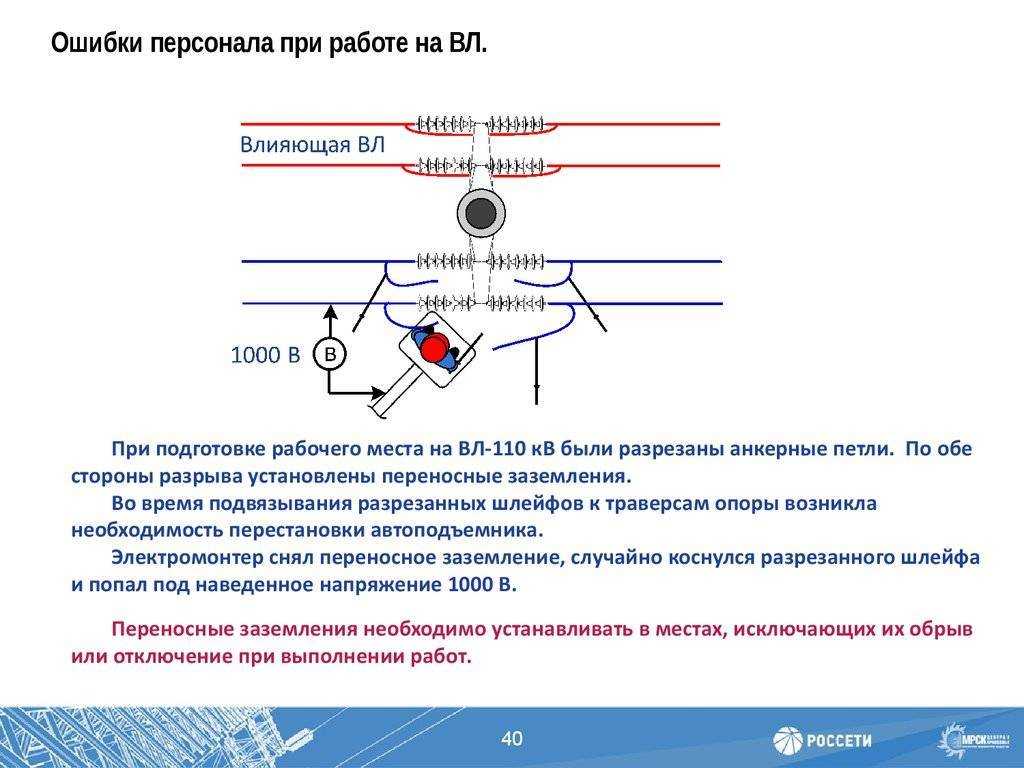

В чем опасность явления?

Наведенное напряжение можно считать более опасным и коварным в отличие от рабочего в силу того, что на него никак не реагирует защитная аппаратура. Например, при попадании под него ремонтного персонала, работник будет находиться под опасным воздействием до момента освобождения от его влияния. А вот если на человека воздействует рабочее напряжение, то срабатывает защита и происходит автоматическое отключение, вследствие короткого замыкания.

Кстати, о коротком замыкании (КЗ). При КЗ в рабочей линии происходит наводка на отключенную ВЛ и многократное превышение тока, что, естественно, отражается на персонале, занятом ремонтом на отключенной ВЛ. Последствия могут быть весьма плачевными – от сильных ожогов, до протекания тока по жизненно важным органам с их поражением, вплоть до летального исхода. Поэтому не нужно пренебрегать правилами безопасности при проведении работ на отключенных ВЛ.

Что же делать в случае попадания человека под наведенное напряжение? Как избавиться от его воздействия? Необходимо устранить протекание тока через тело человека. Для этого понадобится соединить опасную часть электроустановки с «землей», набросив на нее заземление.

Определение наведенного напряжения

Со статикой определились, формально можно вычислить значение ЭДС для каждого участка работы. Однако при наличии нормального заземления (по краям и в точке работ), опасность практически нулевая.

А вот с электромагнитным наведением придется потрудиться. Если участок относительно небольшой, можно просто замерять разницу потенциалов на концах пассивного проводника.

Разумеется, все измерения проводятся при наличии нормальной токовой загрузки влияющей линии. То есть при условиях, когда наведенное напряжение достигает максимального значения.

Методика измерения следующая:

Измерение проводится минимум двумя работниками. Один находится у прибора, а второй набрасывает зонд на измеряемый проводник.

Точки замера определяются перед началом операции, значение методично фиксируется первым оператором на графике.

При переходе на иной участок, схема измерения разбирается, демонтируется временное заземление. Оборудование переносится на новое место, где монтируется снова, с учетом зоны проведения измерений.

Решения принимаются в случае, когда на проводниках и стальной обвязке (растяжки, бандажи, и прочее) остается напряжение выше 42 вольт.

Меры безопасности при определении наведенного напряжения

1. Персонал должен иметь группу электробезопасности не менее III, а руководитель работ не менее IV.
2. Желателен опыт работы по монтажу и обслуживанию линий молниезащиты и силовых линий.
3. Вокруг зоны проведения измерений организуется периметр безопасности.
4. В целях безопасности, нулевой кабель в измеряемой группе, принято считать находящимся под напряжением.
5. Начало и окончание работ оформляются документально.
6. Запрещается проводить измерения в условиях осадков, сильного тумана, недостаточной видимости, сильном ветре.
7. Если на измеряемом участке обнаруживается повреждения опоры, изолятора или высоковольтного кабеля, работы прекращаются до устранения проблемы.

Причины возникновения

Подробное изучение отмеченных процессов позволяет не только дать наведенному напряжению определение. Необходимо выяснить, как избавиться от потенциальных опасностей. Тщательная проверка с использованием конкретных примеров поможет создать надежную защиту.

На воздушной линии (ВЛ)

Напряжение прикосновения

В таких объектах рассматриваемые процессы проявляются с особенной силой. Существенное негативное влияние оказывают высоковольтные характеристики цепей. Также следует отметить сравнительную близость проводов. Увеличение расстояния существенно усложняет конструкцию, что сопровождается дополнительными инвестиционными расходами. Наведенный в обесточенном участке линии потенциал способен повыситься до чрезвычайно опасного уровня.

Большая наводка в электрике способна создать значительные проблемы. Ее значение зависит от следующих параметров:

• напряжения в рабочей части сетей;
• силы тока (подключенной нагрузки);
• взаимного расположения проводников;
• уровня влажности, загрязненности, других факторов изменения проводимости промежуточной среды.

Общий потенциал можно разделить на две части. Статическую – создает электрическое поле ближайшего провода. Наведенное напряжение формируется на всем участке соседнего проводника, это – не обязательно часть линии. Аналогичные явления можно фиксировать измерительными приборами в опорных мачтах, крепежных и других элементах с проводящими свойствами. Действенная мера безопасности в этом случае – заземлять определенные части конструкции.

Другая составляющая образуется переменным электромагнитным полем около фазных проводов. Главная неприятность – отсутствие простых решений в области электробезопасности. В этой ситуации не поможет даже эффективное заземление. Бесполезна качественная изоляция, которая не способна блокировать проникновение электромагнитных волн. Потенциал в определенной точке зависит от силовых параметров поля и расстояния до источника сигнала.

В электроустановках

В локальных сетях наблюдаются аналогичные негативные явления. Максимальные уровни напряжения – в коммутаторах отключенных линий. Наведенные токи могут образоваться в трансформаторе, корпусе, механическом приводе электроустановки. Как и в рассмотренных выше примерах, наибольшие затруднения возникают при поиске эффективных методов борьбы с переменной составляющей.

К сведению. Источниками опасности могут стать металлический потолок, пол, иной функциональный или декоративный элемент строительной конструкции.

В квартире

Уменьшение напряжения до 220 V снижает, но не устраняет полностью возможные неприятности. Следует учесть повышенное энергопотребление современной квартиры. Варочные панели, духовые шкафы и кондиционеры работают с использованием сильных токов. Суммарная мощность новой техники составляет десятки кВт. Дополнительные проблемы создают периодичность включения и реактивный характер нагрузок.

К сведению. Наглядный пример – функционирующие в отключенной цепи светодиоды, расположенные рядом с проводами сети питания 220V.

В электропроводке

Следующий типичный случай – обрыв (отсоединение) нулевого провода. Если использовать мультиметр по стандартной методике измерений, несложно обнаружить наличие в розетке двух фаз. Понятно, что такое невозможно в стандартной бытовой сети 220 V. Второе напряжение будет наводить электромагнитное излучение в отключенном проводнике. Для восстановления нормального состояния системы достаточно восстановить поврежденную цепь прохождения тока.

Принцип воздействия тока

И прежде всего нужно рассмотреть то, как опасные для человека токи воздействуют на него. Если сравнивать его с другими опасными явлениями, то основную разницу составит тот факт, что у него ни цвета, ни запаха. Любой ток фактически невидим для человека и это совершенно не означает, что его соприкосновение с телом безопасно. В основном оказывается воздействие следующего типа:

1. Термическое. Оно выражается в ожогах по всему телу, а также сильному нагреву сосудов и нервных окончаний.
2. Электролитическое. Это воздействие причина разложения крови и прочих жидкостей в организме. Оно происходит посредством электролиза, что также затрагивает физико-химическую составляющую жидкости в организме. Если же говорить проще, то кровь загустевает, заряд белков изменяется и в организме начинает парообразование.
3. Биологическое. Причина всех судорог и сокращений, так как действие электротока закономерно сопровождается раздражением всех органов.

Теперь, когда есть основы, можно перейти к величинам, опасным для жизни человека.

Почему возникает наведенное напряжение

Во многих случаях наведенное напряжение появляется на обесточенных воздушных линиях электропередач, выведенных из эксплуатации в ремонт. Основным условием его возникновения считается электромагнитное поле, расположенное возле высоковольтной линии. Данная воздушная линия, проходящая параллельно с отключенной линией, производит наведение стороннего потенциала. Это и будет наиболее простым ответом на вопрос, что такое наведенное напряжение.

Значение этого параметра постоянно изменяется, в зависимости от влияния определенных факторов, таких как протяженность участка, расстояние до фазных проводов, те или иные метеорологические условия. Потенциал, наведенный на отключенную воздушную линию, состоит из двух активных составляющих – электромагнитной и электростатической.

• Электромагнитная составляющая образуется под влиянием магнитного поля. Само поле, в свою очередь, возникает под действием тока, протекающего по высоковольтной линии, расположенной рядом. Его величина будет оставаться неизменной даже при наличии заземления, устроенного в нескольких местах. Под действием заземления может измениться лишь место, где расположена точка с нулевым потенциалом.
• Электростатическую часть, наоборот, можно нейтрализовать с помощью заземляющей системы, которая устраивается на концах линии и в местах проведения работ. Величина наведенного напряжения снижается, если заземление выполнено хотя-бы в одной точке высоковольтной линии.

Теоретически возникновение наведенного напряжения происходит в следующем порядке. Если по проводнику течет переменный ток, то вокруг него будет создаваться электромагнитное поле. Интенсивность поля будет снижаться при постепенном удалении от проводника.

Кроме того, в электромагнитном поле наблюдается изменение пульсаций, когда направление и величина тока также изменяются. Если в зону действия поля попадет какой-либо другой проводник, в нем будет индуцировано наведенное напряжение. Значение напряжения определяется с помощью подключенных измерительных приборов. Таким образом определяется степень опасности для работающего персонала.

Например, если отключенная высоковольтная линия будет находиться под напряжением, не превышающим 25 вольт, ремонтные работы можно выполнять в обычных защитных средствах. Когда это значение будет превышено, потребуется проведение специальных технических мероприятий, использование дополнительных средств защиты.

Наводка в бытовой сети

В квартире, частном доме или офисном помещении тоже можно встретить явление наводки напряжения. Обычно провода с питанием 220 V имеют две жилы: фазу и ноль. При обрыве нулевого провода в нем появляется небольшая разность потенциалов. Если в розетке с обрывом «ноля» искать фазу индикатором напряжения, то измерительный прибор покажет ее сразу на двух контактах, а на самом деле фаза только на одном контакте, на другом — напряжение наводки.

Еще одно проявление наведенного напряжения — это легкое свечение светодиодных ламп в выключенном состоянии. Светодиоды чувствительны к небольшому по величине напряжению. При наводке возникает разница потенциалов всего в несколько вольт, но этого достаточно для испускания небольшого по интенсивности светового потока светодиодами, видимого лишь в темноте.

Дополнительных мер защиты в быту от действия наводки не требуется, так как разница потенциалов в несколько вольт не составляет угрозы для здоровья человека. Обычные автоматические выключатели и устройства защитного отключения вполне справляются с потенциальной угрозой от электрического тока. Достаточно помнить о возможности неправильного определения фазного провода при обрыве нулевого.

Расчет напряжения прикосновения

В сетях с изолированной нейтралью напряжение прикосновения рассчитывается по формуле:

Uприк=Фземли-Фкорпуса

Потенциал земли уменьшается с удалением от точки заземления, это проиллюстрировано на картинке выше. В случае, когда заземлитель один – самое опасное касание будет корпуса того прибора, который расположен от заземлителя дальше всех. Поэтому заземляющих контур должен объединять всю площадь помещения и обеспечивать равномерное уравнивание потенциалов.

Полностью формула, учитывающая все сопротивления (касания, зоны растекания), выглядит следующим образом:

U=Фзa1a2,

Где a1 – коэффициент U прикосновения, на него влияет форма кривой падения потенциала, a2 – коэффициент касания, учитывает сопротивление растекания по площади, на которой стоит человек, обуви, изоляции фазы от земли.

В сетях с глухозаземленной нейтралью, когда человек оказывается под действием напряжения ниже чем линейное (при линейном 380В, фазное равно 220В) ток, протекающий через тело человека, ограничивается сопротивлением обуви, пола (земли) и тела.

Причины возникновения

Наведенное напряжение возникает на выведенной в ремонт и обесточенной воздушной линии электропередач (ВЛ), вследствие влияния на нее электромагнитного поля расположенной в непосредственной близости работающей электроустановки или другой ВЛ, которая находится под напряжением. Таким образом, ВЛ, которая проходит параллельно отключенной линии, наводит сторонний потенциал, который представляет существенную опасность для обслуживающей ремонтной бригады. Значение наведенного напряжения в проводе изменяется в зависимости от протяженности участка, на котором ВЛ идут параллельно, тока нагрузки и величины рабочего напряжения, отдаленности фазных проводов, метеорологических условий. Потенциал, который наведен на ВЛ, объединяет в себе два вида воздействия – электромагнитную и электростатическую составляющую:

• Электромагнитная часть появляется под действием магнитного поля, возникающего от протекания тока по работающей рядом ВЛ. Отличительной особенностью данной составляющей является то, что при заземлении даже в нескольких местах линии, она не изменяет свою величину. Единственное, что можно изменить с помощью заземлений – это расположение точки нулевого потенциала.
• Электростатическая часть, в отличие от электромагнитной, устраняется путем заземления линии в ее концах и в месте ведения работ. Снизить же величину наведенного напряжения возможно установив заземление хотя бы в единственной точке ВЛ.

Давайте рассмотрим подробнее, что это такое – наведенное напряжение и природу его возникновения. Чтобы понять, как оно появляется, обратимся к фото, на котором изображен проводник:

Имеется проводник, обозначенный на картинке как А-А. При протекании по нему переменного тока создается электромагнитное поле, интенсивность которого уменьшается по мере отдаления от проводника (на изображении можно заметить снижение яркости окраски). Также изменяются пульсации электромагнитного поля с изменением направления и величины тока. При попадании в поле любого другого проводника в нем индуцируется наведенное напряжение. Ниже на картинке показаны проводники с подключенными измерительными приборами для определения величины напряжения:

Какое значение считается опасным для персонала? Считается, что если на отключенной ВЛ присутствует наведенное напряжение и его значение не превышает 25 В, то ремонтные мероприятия производятся с применением обычных средств защиты. В случае превышения безопасной величины следует пользоваться специальными средствами защиты и выполнять технические мероприятия, обеспечивающие требуемую степень защиты от опасного воздействия наведенного потенциала. Такими мерами безопасности могут быть разземление вначале и конце линии, разрез провода, установка заземления на участках ВЛ.

Узнать о том, какие электрозащитные средства используют в установках выше 1000 Вольт, вы можете из нашей статьи!

Как работает звукосниматель — Haze Guitars

Поскольку звукосниматель — это мясо и картошка электрогитары или бас-гитары, давайте подумаем, как они на самом деле работают.

В самом простом случае гитарный звукосниматель состоит из магнита с обмотанным вокруг него жгутом проводов. Магнит создает магнитное поле вокруг себя и проволочной катушки.

Волшебный момент заключается в следующем: если вы покачиваете определенные металлические предметы (например, гитарную струну) в этом магнитном поле, в проволочной катушке генерируется небольшой электрический ток.

Вот и все. Действительно. Вы можете думать о звукоснимателе как о крошечном электрическом генераторе*, и когда вы играете на аккорде, вы обеспечиваете энергию вибрирующей струны, которая преобразуется в электрическую энергию, посылается в ваш усилитель и увеличивается (технический термин). .

Конечно, всегда можно сделать немного сложнее, и наш магнит и катушку можно модифицировать для достижения различных тональных целей. Однако сначала давайте немного расширим наш основной принцип звукоснимателя.

Звукосниматель с одной катушкой в ​​стиле Fender — хорошее место для начала изучения этих вещей. Как и большинство вещей, к которым приложил руку Лео Фендер, он предназначен для хорошей работы с минимумом суеты.

Звукосниматель с одной катушкой — покомпонентный вид

В этом звукоснимателе шесть отдельных магнитов, по одному на каждую струну. Здесь магниты представляют собой узкие цилиндры, один конец которых является северным полюсом, а другой — южным. Мы обычно называем эти магниты как полюсов , полюсных наконечников или заглушек .

Шесть магнитов удерживаются на месте пластинами из волокна или пластика сверху и снизу. Один и тот же полюс (например, север) должен быть направлен вверх для каждого магнита в звукоснимателе.

Звукосниматель с одной катушкой

Тонкая проволока наматывается непосредственно вокруг ряда магнитов, и примерно после восьми тысяч витков вы получаете катушку звукоснимателя .

Поскольку провод катушки невероятно тонкий, начало и конец — или, говоря языком звукоснимателя, начало и конец — катушки подключены к более тяжелым соединительным проводам для подключения к гитаре.

Для любопытных, конечным проводом катушки обычно становится горячий провод , по которому передается сигнал. Началом обычно является заземляющий провод , главным образом потому, что эти первые витки контактируют непосредственно с полюсными наконечниками. Конечно, поскольку все, что связано со стартом/финишем, фактически является «внутренним» по отношению к звукоснимателю, вам не нужно об этом беспокоиться.)

Звукосниматель с одной катушкой: Простой, понятный и великолепно звучащий.

*ПРИМЕЧАНИЕ ДЛЯ ОТЛИЧНИКОВ: Строго говоря, звукосниматель — это «преобразователь» , который на самом деле преобразует один вид энергии (вибрация струны) в другой (электрический). Конечно, строго говоря, генератор на самом деле тоже преобразователь, но это, наверное, аргумент для кого-то другого

Независимо от того, заменяете ли вы свой первый звукосниматель или зарабатываете на жизнь ремонтом гитар, вы найдете книгу Complete Guitar Wiring, полную технических и практических советов экспертов, которые помогут вам.

Эта книга шаг за шагом проведет вас от основ работы устройств до электрических и акустических звукоснимателей, а также последовательного выполнения проектов по пайке и подключению проводов. Существует огромная библиотека справочных диаграмм, модификаций и множество советов по устранению неполадок на случай, если что-то пойдет не так.

Книга Complete Guitar Wiring, написанная в дружелюбном, легком для понимания стиле и богато иллюстрированная, является лучшим (и наиболее полным) способом изучения гитарной проводки.

Наведенное напряжение и меры защиты от него

Наведенное напряжение — невидимый враг, который в электрических сетях с высоким U может привести к сильным ожогам, нарушению работы внутренних органов и даже смерти.

В бытовой сети такие риски отсутствуют из-за низкого потенциала, но игнорировать опасность все равно не стоит.

Ниже рассмотрим, что такое наведенное напряжение, и как от него защититься. Укажем причины появления такого фактора на ВЛ (высоковольтной линии), в проводке, квартире и электрических установках.

Знание этих особенностей позволит защититься от негативных воздействий и лучше понимать природу электрического тока в целом.

Меры безопасности при работах на линии с наведенным напряжением

Если присутствует лишь статическое напряжение (что маловероятно), зона работ просто заземляется, желательно в двух точках.

При наличии напряжения, наведенного электромагнитным полем, меры безопасности более серьезные.

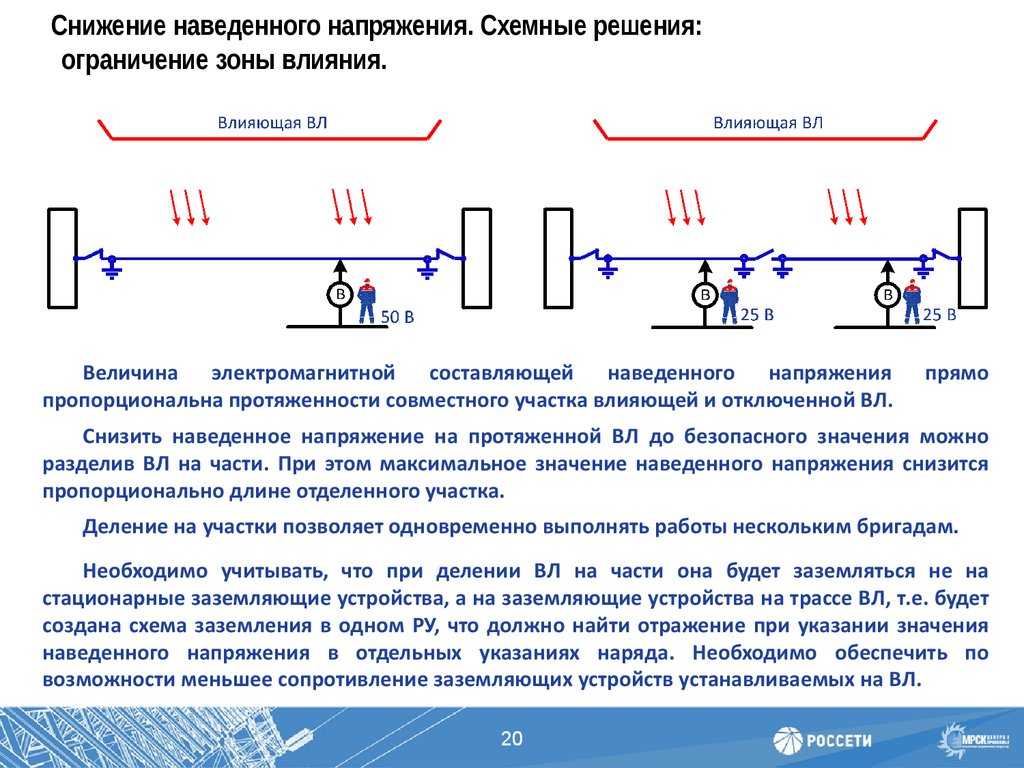

Как видно на иллюстрации, в зависимости от точки приложения заземления, мы просто смещаем место на проводнике, где наведенный потенциал будет нулевым.

Приложение заземлителей по краям линии с наведенным напряжением совершенно бессмысленно. Мы получаем такие же значения, как и без заземлителей.

Как бы не строилась система защиты с помощью любого количества заземлителей, пассивная линия все равно будет находиться под влиянием активных проводников либо электроустановок. Как в этом случае проводить работы:

1. Самый затратный способ — решить вопрос с отключением всех электроустановок и линий электропередач, расположенных параллельно. Работы выполняются максимально быстро, для снижения издержек.
2. Менее сложный, но все-таки проблемный вариант: разделение обслуживаемой линии на несколько коротких участков, не имеющих электрической связи между собой. Исходя из формулы расчета, мы знаем, что длина участка пропорционально влияет на величину наведенного напряжения.
3. И, наконец, оптимальный вариант: проведение работ под напряжением, либо со снятием напряжения, но с применением полноценных средств электрической защиты персонала. Это безопасно, но несколько ограничивает сотрудников в удобстве и скорости работы.

Контуры заземления и рекомендации по установке

Четвертое правило, изложенное выше, говорит о том, что одна из причин, по которой возникает посторонний шум в динамиках, является наличие «контуров заземления». Их присутствие в нескольких местах становится причиной генерирования разного напряжения в отдельных частях кузова транспортного средства. Это и приводит к появлению дополнительных шумов.

Корпус автомобиля, по сути, представляет собой большую массу металла, которая используется как «земля» для электроцепей. Его электрическое сопротивление минимально, но оно есть. На работу электрооборудования самого транспорта оно не имеет никакого влияния, чего не скажешь о звуковой системе. Поскольку между точками кузова существуют напряжения разного потенциала, возникают микротоки, к которым весьма чувствительна начинка акустической системы.

Чтобы предотвратить наличие звукового шума, следует воспользоваться такими правилами:

Схема заземления создается так, чтобы все компоненты «массы» сходились в одну точку. Отличным решением является использование минусовой клеммы аккумуляторной батареи или точки на кузове, где присутствует заземление отрицательной клеммы источника питания. При выборе проводки следует делать упор на многожильные качественные провода, при производстве которых используется обескислороженная медь. Место контакта кабеля с корпусом, должно быть зачищено от краски, грязи и ржавчины. Рекомендуется кабель оконцевать опрессовкой или напайкой специального наконечника в виде кольца подходящего диаметра. Создавая разводку заземляющих кабелей и питания, прикупите позолоченные коннекторы и клеммы;

• Как только вся проводка будет подключена к магнитоле и двум парам колонок, проверьте её работоспособность. Включите стереосистему, и проведите тест при отсоединенной антенне. В идеале шумов не должно быть;
• Далее надо отсоединить заземление стереосистемы от кузова. Если всё сделано правильно, звук пропадет, магнитола отключится. Это прямое свидетельство наличия одной точки заземления и отсутствия контуров. Стопроцентной гарантии отсутствия шума никто не даст, тем не менее, вы обезопасите себя на 90 процентов. Бывает и так, что при установке аудиосистемы нет возможности заземлить все элементы в единой точке. Решением проблемы является подбор еще одной точки для подключения массы. Этот случай эффективен только тогда, когда разница напряжения между базовой и дополнительной точкой заземления не превышает 0.2В. Как вариант, заземление усилителя осуществляют к задней части автомобиля, а эквалайзер, магнитолу и кроссовер – на  перегородке кузова между двигателем и салоном.

Наведение напряжения на домашних линиях электропроводки

Разумеется, речь не идет о значениях в сотни или тысячи вольт. Однако 40–60 вольт можно получить, а это уже опасно для жизни. Наверное, многие наблюдали блеклое свечение экономных ламп при выключенном освещении. Это признак наличия наведенного напряжения. Как правило, такие ситуации возникают при параллельной укладке линий питания розеточной сети и освещения.

При проведении работ опасаться нечего: вы все равно отключаете от вводного напряжения всю домашнюю сеть. А для локализации проблем вроде светящихся экономок, следует пересмотреть маршруты укладки проводов, и проверить рабочее заземление и зануление.

Кол-во блоков: 11 | Общее кол-во символов: 10520Количество использованных доноров: 5Информация по каждому донору:

• Вещество и антивещество кратко



• Значение слова фейсбук кратко



• Пон это кратко понятно



• Помощь вьетнаму во время агрессии сша 1964 1973 кратко



• Аудит операций по расчетным счетам кратко

Причины появления

При рассмотрении вопроса, связанного с наводкой, важно понимать причины его появления. Для лучшего понимания рассмотрим несколько ситуаций — для квартиры, электрической проводки, электроустановок и ВЛ

В квартире

Наводка в обычной сети 220 В появляется при обрыве 0-го проводника на ВЛ или до входа в квартиру (дом). Если проверить напряжение с помощью индикатора, лампочка будет светиться в любом из отверстий.

На самом деле, U присутствует только на одном из проводов (фазном), а второй принимает наведенный потенциал. Появляется такое явление, как две фазы в розетке.

После восстановления линии или возврата нуля ситуация нормализуется.

При выполнении ремонтных работ в квартире необходимо отключить входной автомат или достать предохранители, чтобы исключить попадание под напряжение.

В электропроводке

Одним из признаков наведенного напряжения является свечение экономки при отключенном свете. При этом напряжение может достигать 40-60 В.

Такая ситуация возникает при параллельной прокладке линий, питающих розетки и осветительные устройства в квартире.

Для устранения проблемы необходимо пересмотреть маршруты проводки и убедиться в правильности выполнения заземления или зануления.

Но существует еще одна причина. При создании проводки используются 2-х или 3-х жильные провода. Как правило, кабельная продукция укладывается в короба, откуда проводники направляются к своим потребителям.

Если выключатель разделяет не фазный, а нулевой провод, появляется наведенное U. Оно имеет небольшую величину, как отмечалось выше, но ее достаточно для зажигания диодного освещения.

Для решения проблемы необходимо поменять фазу и ноль местами. Сделать это не всегда удается, ведь один из проводов с коробки идет напрямую к источнику света и не проходит через выключатель.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как защитить электроприборы с помощью специальных устройств

В электроустановках

Выключатели, силовые трансформаторы, трансформаторы тока и напряжения, а также другие электроустановки неизбежно связаны с линией электропередач. Вот почему они часто попадают под наведенное напряжение и чаще всего это происходит при обрыве 0-го проводника.

Во многих электроустановках применяются изолированные кабели, внутри которых находятся плотно уложенные проводники.

Несмотря на небольшую длину участков, может появляться сильная наводка с большими рисками для персонала

Вот почему при выполнении таких работ важно принимать защитные меры, использовать СИЗ и следовать требованиям ПУЭ

На линии электропередач

Выше мы отмечали, что электростатическая составляющая наводки имеет идентичный потенциал по всей длине проводника. Для расчета нужного значения коэффициент емкостной связи умножается на рабочее влияющее напряжение.

Для обеспечения защиты работников достаточно одного заземления в любой точке.

Отметим, что статическое U может возникнуть не только при наличии рядом ЭМ полей, но и других факторов — молнии или полярного сияния.

В случае с электромагнитной составляющей, ситуация обстоит по-иному. Этот параметр зависит от расстояния до ВЛ под напряжением, величины рабочего тока, длины линии и сопротивления заземления.

Для расчета наведенного U необходимо перемножить три элемента:

• коэффициент индуктивной связи;
• длина участка параллельно расположенной линии;
• сила тока ВЛ под напряжением.

В отличие от электростатической составляющей, заземления в одной точке недостаточно. Это связано с тем, что потенциал в заземленной точке будет нулевым, но при удалении от этого участка он увеличивается. Чем дальше провод от места заземления, тем выше наводка.

Вот почему при одновременной работе в разных местах персонал может оказаться под действием опасного U. Чтобы избежать проблем, необходимо установить заземление непосредственно в месте работы.

Шаговое напряжение и правила перемещения

Человек и любое живое существо, попадая в зону воздействия электрического тока, рискуют получить электротравму и даже при определенных обстоятельствах лишиться жизни. Прохождение такого тока через тело вызывается во время прикосновения к таким предметам:

• неизолированному проводу, по которому протекает ток;
• проводу, у которого повреждена изоляция;
• корпусу электрооборудования с неисправной изоляцией или к оголенным контактам;
• металлическому предмету, который оказался под напряжением.

Поражение электротоком может произойти в случае обрыва провода на линии передачи электроэнергии напряжением 0,4 В и выше, если она не отключена от энергопоставляющей компании. Общеизвестный факт – земля это проводник электротока, особенно когда она влажная. Точка на грунте, находящаяся в зоне растекания тока, имеет потенциал (напряжение) определенной величины. Живое существо, попадая под действие электрического тока в момент, когда ноги на определенном расстоянии касаются 2 точек земли, может оказаться пораженным током. Эту разницу потенциалов называют шаговым напряжением. И чем она больше, т.е. чем больше расстояние между ногами, тем опаснее действие тока. На шаговое напряжение оказывает влияние удельное сопротивление земли, ее состояние, сила протекающего тока и путь прохождения по организму живого существа.

Шаговое напряжение возникает при ударе молнии в металлическую опору, молниеотвод, высокое дерево или любой металлический предмет. Если ноги расставлены на определенную величину, то ток молнии, растекаясь в земле, проходит и под ногами живого существа. Заряд входит в одну ногу и уходит, проходя через тело и другую в землю. Это тот случай, когда возникает напряжение шаговое и живое существо находится под его влиянием. У человека обычно шаг э0,6 ÷ 0,8 м, у животного гораздо больше, что усиливает воздействие на организм живого существа.

Наибольшее значение шагового напряжения, которое может поразить живое существо, находится вблизи лежащего на земле оборванного кабеля или провода, наименьшее – на расстоянии 20 м и больше. Опасной зоной, проводящей смертельной величины электрический ток, считается в радиусе 8 ÷ 10 м от лежащего электропровода.

При попадании в зону действия шагового напряжения, необходимо придерживаться таких правил:

• не касаться лежащего на земле провода;
• не приближаться к человеку или живому существу;
• не касаться руками и телом лежащих металлических предметов;
• не трогать и не тормошить живое существо.

Во время грозы нельзя прятаться под деревьями, стоять под опорами электропередач, держать в руках металлические предметы. Именно они притягивают молнию.

В чем опасность?

Наведенное напряжение имеет не меньшую опасность, чем обычный потенциал. Если при КЗ проводника работает релейная защита и отсекает аварийный участок, в случае с наведенным U все сложнее. Здесь защитные устройства не сработают, поэтому человек может оказаться под длительным воздействием негативных факторов.

При КЗ на рабочей линии, которая находится возле отключенного участка, на обесточенной ВЛ наведенное напряжение увеличивается в несколько раз. В результате ремонтный персонал оказывается под действием наведенного U, что может привести к ожогам и даже остановке сердца. Величина параметра может достигать 10-20 тысяч Вольт.

В ПУЭ прописано, что U выше 25 В уже опасно для здоровья человека

Вот почему важно внимательно подходить к этому обстоятельству и принимать меры, обеспечивающие дополнительную защиту. Как защититься от проводки, будет рассмотрено ниже в статье
