Электропроводка в частном доме

Требования к внешней проводке в квартире

В первую очередь, необходимо составить электрическую схему линий и элементов: розеток, выключателей и коробок. При составлении проекта нужно учитывать моменты:

Линии проводки должны располагаться вертикально или горизонтально относительно плоскостей помещения. Другие варианты запрещены техникой безопасности.
По стандартам они должны пролегать на расстоянии 15-20 см от углов, оконных и дверных проемов. Расстояние от уровня пола: розетки не менее 20 см, а выключатели — 60 см.
Нельзя прокладывать кабели рядом батареями, обогревателями и другими элементами теплоизлучения. Изоляционный слой приходит в негодность от постоянной температуры и риск аварийной ситуации повышается до критического состояния.
Под трубами, где скапливается конденсат, также запрещено проводить электрические элементы.
Для помещений с повышенной влажностью элементы электропроводки должны иметь двойную или тройную изоляцию.
Соединения и узлы проводов должны находиться только в распределительных коробках.
Заранее на схеме располагают распределительную коробку в легкодоступное место.

Если система прокладывается не через трубы или защитные панели, то используются специальные скобы, продающиеся в специализированных магазинах. Они необходимы для предотвращения провисания проводов под тяжестью собственного веса. Расстояние скоб проводки горизонтального типа — каждые 30-40 см, а для вертикального — 60 см.

Общие правила подключения к электросети

Вне зависимости от того, желаете вы подключить в сети новый дом, или восстанавливаете электрообеспечение в старом (например, при полной смене проводки), вам придется претерпеть немало бюрократических процедур. Для получения разрешения требуется:

Создание проекта. Его выполняет либо ресурсонабжающая организация, либо коммерческая фирма, имеющая соответствующую лицензию.Впоследствии вам будет необходимо согласовать проект с тем организациями, куда вы подавали заявку на подключение дома.
Подключение объекта. Непосредственно монтажные работы обычно проводит энергоснабжающая организация.Если же подключали дом не они, потребуется предоставить туда копию лицензии (разрешения на выполнение определенных работ) той фирмы, которая производила монтаж и полный перечень проведенных работ.
Приемо-сдаточные испытания. Элементы электрической установки нуждаются в испытании, которые проводится силами специальной лаборатории. По завершении процедуры лаборатория выдает протокол, где содержатся данные о параметрах оборудования и заключение о пригодности его к эксплуатации.
Поверка и опломбирование. Электросчетчик должен быть поверен и опломбирован энергосбытом. Там же выдается разрешение на дальнейшую эксплуатацию прибора учета.
Заключение договора. В заключение всех указанных процедур необходимо предоставить пакет документов в ресурсоснабжающую организацию, получить разрешение на пользование ее услугами и заключить договор, по которому будет снабжаться электричеством объект и производиться оплата за потребленный ресурс.

Разводка электричества по участку

В электроснабжении обычно нуждается не только жилище, но и территория участка, хозяйственные помещения, баня.

Начинают с планирования участка. Для этого рассчитывают, сколько электроточек требуется:

светильники на крыльцо и террасу дома;
светильники по пути к гаражу, перед калиткой и выездными воротами, а также при входе в гараж;
освещение беседки;
светильники вдоль дорожек в саду, вокруг бассейна, если он есть;
освещение бани – тут вопрос сложнее, так как если сауна отапливается электрической печкой, необходимо тянуть отдельную линию для нее;
точки подключения для электрооборудования – газонокосилки, системы орошения, обогрев тротуаров и площадок, датчики и прочее.

Рассчитывают нагрузку – общую и по контурам – для освещения, для обслуживания автоматики, для полива.

Вычисляют, какие кабели и электроустройства требуются для работы с каждым электропотребителем. При этом нужно учесть, что эти установки будут работать на улице. Нужны модели с высокой степенью защиты от воды и пыли.

Если эстетичность участка важна, стоит продумать расположение светильников и электроточек. Для освещения дорожек используют тротуарные модели, которые углубляются в почву. Для освещения террасы или бассейна требуются настенные варианты.

Составляют схему, в которой по возможности сокращают количество проводов. В этой схеме кабели нужно укладывать под землю, воздушная проводка невозможна. Поэтому место их прохождения нужно определить заранее. Если к этому моменту садовые отделочные работы завершены, придется газоны переносить, кусты пересаживать, плитку с тротуаров убирать. Это накладно.

Электрощит

Штробление нишы под щит до 12 модулей (кирпич/бетон)	2400 руб./шт
Штробление нишы под щит до 18 модулей (кирпич/бетон)	3600 руб./шт
Штробление нишы под щит до 24 модулей (кирпич/бетон)	4900 руб./шт
Штробление нишы под щит до 36 модулей (кирпич/бетон)	5350 руб./шт.
Штробление нишы под щит до 48 модулей (кирпич/бетон)	7150 руб./шт.
Штробление нишы под щит до 54 модулей (кирпич/бетон)	8200 руб./шт.
Штробление нишы под щит до 72 модулей (кирпич/бетон)	11000 руб./шт.
Штробление нишы под щит до 12 модулей (газобетон)	1800 руб./шт.
Штробление нишы под щит до 18 модулей (газобетон)	2350 руб./шт.
Штробление нишы под щит до 24 модулей (газобетон)	2400 руб./шт.
Штробление нишы под щит до 36 модулей (газобетон)	3600 руб./шт.
Штробление нишы под щит до 48 модулей (газобетон)	4700 руб./шт.
Штробление нишы под щит до 54 модулей (газобетон)	5350 руб./шт.
Штробление нишы под щит до 72 модулей (газобетон)	7100 руб./шт.
Установка накладного (навесного) щита до 24 модулей	600 руб./шт.
Установка накладного (навесного) щита от 36 модулей	900 руб./шт.
Установка (вмазка) внутреннего (встраиваемого) щита до 24 модулей в готовую нишу	950 руб./шт.
Установка (вмазка) внутреннего (встраиваемого) щита от 36 модулей в готовую нишу	1300 руб./шт.
Сборка электрощита до 6 модулей	2150 руб./шт.
Сборка электрощита до 8 модулей	2400 руб./шт.
Сборка электрощита до 12 модулей	3600 руб./шт.
Сборка электрощита до 18 модулей	5400 руб./шт.
Сборка электрощита до 24 модулей	7200 руб./шт.
Сборка электрощита до 36 модулей	10700 руб./шт.
Сборка электрощита до 48 модулей	14300 руб./шт.
Сборка электрощита до 54 модулей	16200 руб./шт.
Сборка электрощита до 72 модулей	21500 руб./шт.
Расключение электрощита до 6 модулей	2150 руб./шт.
Расключение электрощита до 8 модулей	2400 руб./шт.
Расключение электрощита до 12 модулей	3600 руб./шт.
Расключение электрощита до 18 модулей	5400 руб./шт.
Расключение электрощита до 24 модулей	7200 руб./шт.
Расключение электрощита до 36 модулей	10700 руб./шт.
Расключение электрощита до 48 модулей	14300 руб./шт.
Расключение электрощита до 54 модулей	16200 руб./шт.
Расключение электрощита до 72 модулей	21500 руб./шт.

Телефон +7 (931) 101-00-15 (WhatsApp, Telegram),Эл. почта – info@10kvt.ru.

Калькулятор здесь

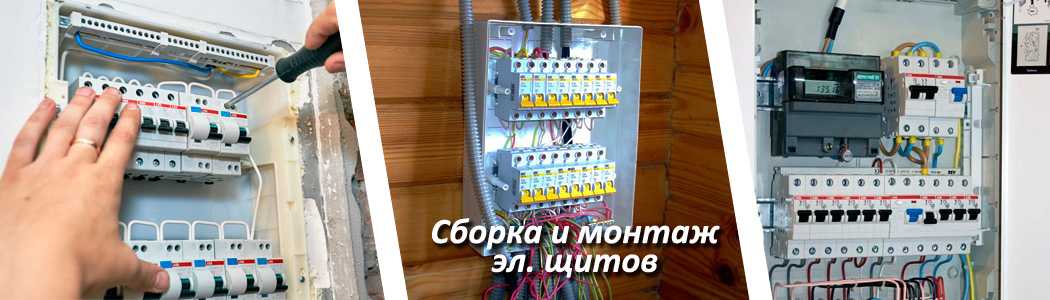

При сборке электрического щита, в стоимость монтажа входит установка и расключение автоматики, подключение силовых кабелей, монтаж накладного или встраиваемого в готовую нишу бокса электрического щита.

Штробление ниши под встраиваемый электрический щит, оплачивается согласно прайс-листа и не входит в общую стоимость его монтажа и расключение необходимой автоматики.
Обратите внимание, что наши специалисты не делают ниши под встраиваемые электрические щиты в несущих стенах

Если вам важно чтобы распределительный электрический щит был именно встраиваемый, мы можем произвести его монтаж в другое место с переносом силового кабеля

Про распаячные коробки

Распаячные (или распределительные коробки) необходимы для коммутации (соединения) в них проводов и разветвления линий, например для выключателя.

Сегодня профессиональные электрики скажут вам, что устанавливать распаячные коробки в своременных квартирах не нужно! Они могут сыграть с вашей проводкой злую шутку. В случае замыкания, оторания, залили соседи и т.д, вам будет необходим доступ к этой самой распаечной коробке. Отказаться от распаечных коробок просто — делайте всю коммутацию в подрозетниках! Для этого нужны ГЛУБОКИЕ подрозетники, в которых будет происходить вся коммутация для освещения. Обычно глубокие подрозетники делают под выключатели света, если же необходима коммутация для разветвления розеточных линий, то и под розетки также устанавливаются глубокие подрозетники.

Особенности устройства электрощита

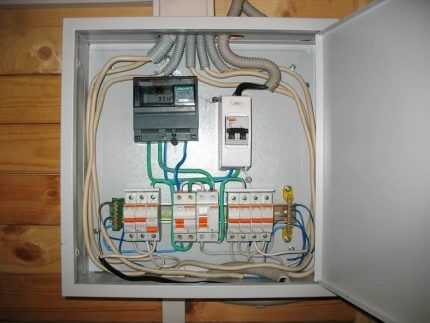

Внешне распределительный щит представляет собой пластиковый или металлический (что предпочтительнее) ящик с дверцей с креплениями под автоматы и прибор учета электроэнергии.

Он не имеет ограничений по размерам, и когда устанавливают новый бокс, всегда оставляют немного свободного места под дальнейшие подключения.

Внутри расположен счетчик (опломбированный), главное автоматическое устройство отключения (УЗО), которое также пломбируют, и однополюсные автоматы защиты различных групп электропроводки (осветительной, розеточной и т.д.)

Автоматы защиты крепятся на предусмотренные для этого DIN-рейки. Номинальное значение автоматов напрямую зависит от параметров подключенной линии: если допустимый предел розеточной группы 16 А, то и автомат должен соответствовать этому значению.

При наличии автоматов установка УЗО необязательна, но монтажом его пренебрегать не стоит. Дополнительная защита срабатывает в момент появления тока утечки. Вручную УЗО отключают, когда необходимо перекрыть поступление электричества в дом.

Несмотря на дорогую стоимость оборудования, ответственные электрики настаивают на установке защиты по зонам, что увеличивает безопасное пользование электросетью в деревянном доме.

Нюансы подключения УЗО и автоматов в щитке описаны в этой статье.

Проектирование электрической сети

На основе схемы для частного дома при подготовке рабочего проекта электрической сети потребуется рассчитать нужное количество групп, а затем распределить потребители

Кроме того, важно определиться со способами монтажа линии и подсчитать возможную нагрузку на все подключенные к ней приборы

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.

На фото открытая электропроводка в деревянном доме.

Итак:

Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.

Таблица мощностей электроприборов.

Но в большинстве случаев мощность приборов указывается в Ваттах, а нам ее необходимо перевести в Амперы. Для этого можно воспользоваться законом Ома — . Вообще это упрощенный вариант формулы, но для наших целей этого вполне достаточно. Исходя из этой формулы у нас получается, что электроприбор мощностью в 1кВт для сети напряжением 220В потребляет электрический ток примерно в 4,5А.

Распределение нагрузок по группам

После того как мы рассчитали суммарную нагрузку по дому и для каждой отдельной электроточки, мы можем приступать к непосредственному созданию групп.

Итак:

Согласно п.9.6 ВСН 59 – 88 номинальная мощность автоматических выключателей для питания групповых линий розеток и сети освещения не должна превышать 16А. Отталкиваясь от этого пункта распределяем наши нагрузки на отдельные группы.

Схема совмещенной электрической группы.

Так же стоит помнить, что электропроводка в частном доме самому монтировать не легко. Поэтому не стоит располагать разные электроприемники одной группы в разных частях дома

Обычно это 1 – 2 смежных комнаты.
Еще одним аспектом на который стоит обратить внимание, это п.7.2 ВСН 59 – 88. Он требует подключение розеток на кухне и в жилых комнатах к разным группам

Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

В итоге у нас может получиться от 3 до 7 групп в зависимости от суммарной нагрузки. У некоторых может получиться более 10 групп. Но тут все уже зависит от размеров дома и количества электроприборов. Но согласно технических условий вводной автомат, который установлен на дом, редко превышает значения в 25А иногда 40А.
Об этом следует помнить и при разделении нагрузки по группам своими руками. Ведь вероятность того, что все электрические приборы будут работать одновременно достаточно низка. Поэтому следует трезво подойти к этому вопросу и выполнить распределение более взвешенно с учетом такого фактора как коэффициент использования.

Работы со стенами

Объем долбежных работ зависит от типа прокладываемой проводки в кирпичном доме: она может быть открытая и скрытая. Долбление, наиболее трудоемкая и травмоопасная часть мероприятия, связана с работой электрическими инструментами.

Необходимо соблюдать меры безопасности: пользоваться защитными средствами, занимать во время работы устойчивое положение, пользуясь режущим и долбящим инструментом выше уровня пола, использовать устойчивые лестницы, надежные стремянки, леса. Узкие и неудобные для работы электроинструментом места лучше обойти.

Открытая электропроводка

Если электроснабжение частного дома осуществляется поверх стен, необходимо произвести выборку отверстий для закладных элементов, в которых будут проложены провода, — кабельных каналов, гофровых труб, скоб, плинтусов. Открытый тип проводки считается менее трудоемким но его существенный недостаток — в нарушении эстетики помещений наружными элементами электромонтажа.

Скрытие проводки гипсокартонными панелями ведет к существенной потере объема жилых помещений. При открытом монтаже необходимо использовать специальные гофрированные трубы и кабельные каналы, изготовленные из негорючих пластмасс.

Закрытая разводка

Когда разводка электропроводки осуществлена в специально выбранных для этого в толще стен каналах, она называется закрытой. Выполняя подготовительную часть, придется основательно шуметь и пылить: сделать в кирпиче штробы под провода и выбрать корончатым сверлом отверстия для монтажа внутренних розеток и выключателей — тяжелая задача. Трудоемкость процесса оправдана конечным результатом — прекрасной эстетикой интерьера по завершении ремонта.

Производить электрификацию деревянного строения (бревенчатого дома или сооружения из бруса) закрытым способом нельзя, укладывать провода в толще дерева запрещается категорически. Чтобы не портить эстетику помещений, как вариант используют ретро-монтаж — свитые косичками провода фиксируются на специальных фарфоровых изоляторах. Розетки и выключатели устанавливают на диэлектрических подкладках из фарфора. Соединительные коробки должны быть пожаробезопасными.

Наружная проводка

Наружная – это ещё один, дополнительный вид проводки. Она ведётся от дома до столба с линиями электропередачи. Нередко это расстояние достаточно большое, поэтому могут потребоваться ещё опоры для большей безопасности, чтобы не произошло обрыва провода.

Если внутри проводку в дачном доме можно сделать самостоятельно, то с этой лучше обратиться к специалисту, если опыта в подобных работах нет. Легко ошибиться и немало нюансов нужно учесть, специалист сделает работу качественно и быстро. Также электрику нужно будет опломбировать счётчик.

Подготовка проводов

Электрические провода выбираются исходя из потребляемой мощности электроприборов на конкретной линии от щита. Обычно все потребители электричества в коттедже разбиваются на группы приблизительно с одинаковой нагрузкой, чтобы сечение всех кабелей по частному дому было единым.

Виды

По материалу изготовления жил провода бывают:

Алюминиевые;
Медные.

Первые дешевле, но жесткие. Медные сгибать и укладывать в штробы, трубы и каналы гораздо проще. По исполнению они могут быть в одну жилу либо многожильными. Себе в частный коттедж рекомендуется брать двух- и трехжильные провода (первые для освещения, вторые для розеток с заземлением).

Виды проводов для разных схем

Последние публикации

Черновой электромонтаж в 3-х комнатной квартире на ул. Глухарская в Приморском районе

Добавлено 09 июля 2023г.

72/72

Заказчица затеяла ремонт в своей трехкомнатной квартире на улице Глухарская в Приморском район. Замена старой электрики – это давно наболевший вопрос.

Профессиональный электромонтаж в новом жилом доме в Рыбацком

Добавлено 04 июля 2023г.

67/67

Еще один пример электромонтажа из нашего архива. Выполняли монтаж электрики зимой 2022 года. Это очередной пример того, когда наглядно показано, что лучше всего грамотную электрику в квартире сделает электрик, а не отделочник

Цены на проект электроснабжения частного дома, коттеджа

Московская область
До 140 м2	140—250 м2	250—450 м2
Электропроект загородного дома	10 000,00 руб.	73 руб./м2	70 руб./м2
3-9 рабочих дней
Акт скрытых работ	1 400,00 руб.	2 000,00 руб.	3 000,00 руб.
3 рабочих дня
Электроизмерительная лаборатория (с техническим отчетом)	6 900,00 руб.	10 000,00 руб.	12 500,00 руб.
3 рабочих дня
Итого:	18 300,00 руб.	22 500,00 руб.	33 000,00 руб.
Стоимость указана от МКАДа до 50 км, если дальше, то коэффициент 1.2.
Обследование объекта оплачивается отдельно
Акт допуска (до 15 кВт)	Временно не выдается!!!
Акт допуска (свыше 15 кВт)	Звоните нам!
Согласование проекта: — в ОАО «Энергосбыт» — в МОЭСК — в Ростехнадзоре

Выбор электроустановочных изделий

На данном этапе необходимо подобрать все запланированные электротехнические изделия для монтажа проводки. Не экономьте на материалах, если хотите, чтобы ваша проводка служила долго

Подробно данный вопрос рассмотрен в отдельной статье: материалы для электромонтажа, в рамках этой статьи мы выделим самое важное

Рекомендуем Вам останавливать выбор на следующих элементах:

Распределительные коробки, гофру и кабель-каналы из негорючих либо самозатухающих материалов, не распространяющих горение.
Медный кабель (его срок службы гораздо дольше, чем у алюминиевого изделия). К тому же медные жилы способны выдержать более высокие нагрузки. Рекомендуем отдавать предпочтение таким маркам, как ВВГнг или же NYM;
Поперечное сечение жил на розеточную группу не менее 2,5 мм. кв. (выдерживает ток до 25 А, но обычно защищается автоматом на 16А, чего достаточно для домашних условий, хотя лучше осуществить расчет сечения кабеля для индивидуальных условий применения). Для монтажа освещения можно выбрать кабель с сечением жил 1,5 мм.кв., но для подключения мощной бытовой техники придется приобрести более толстый проводник — 4 мм.кв.

Расчеты и схема

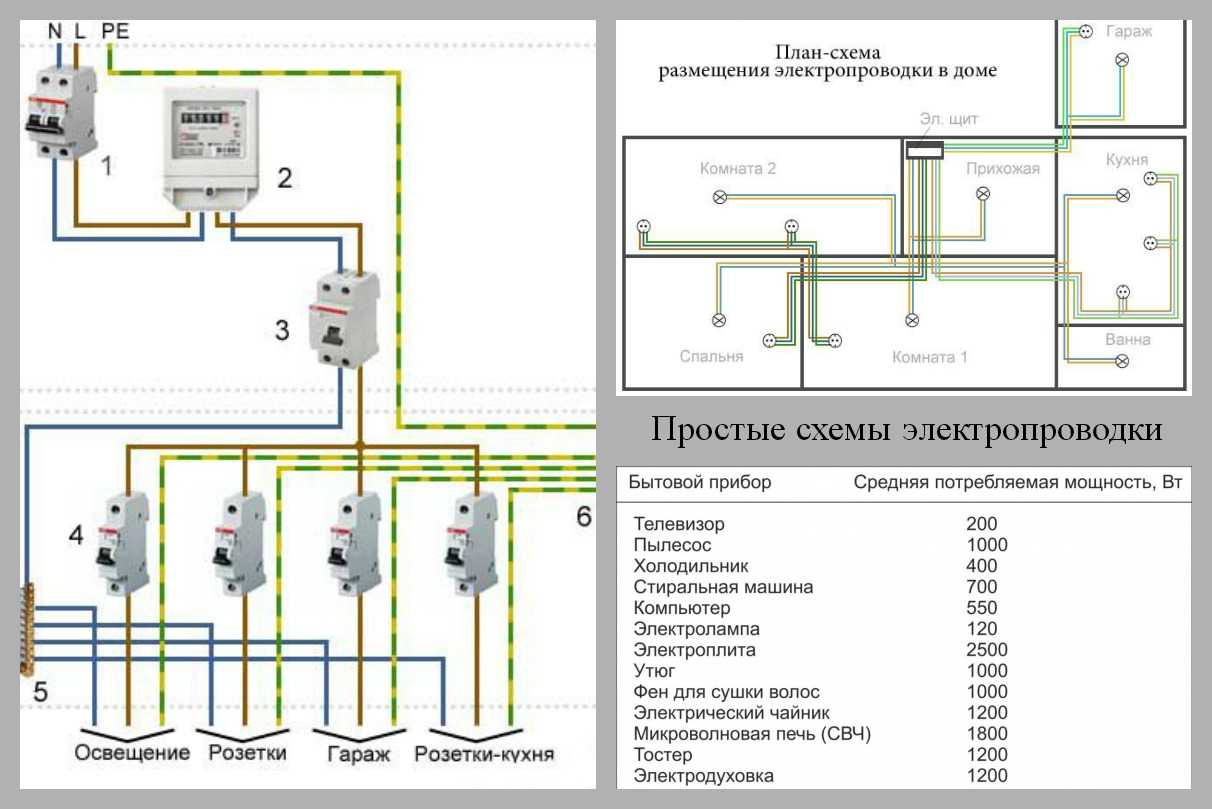

Однолинейная схема по ГОСТу

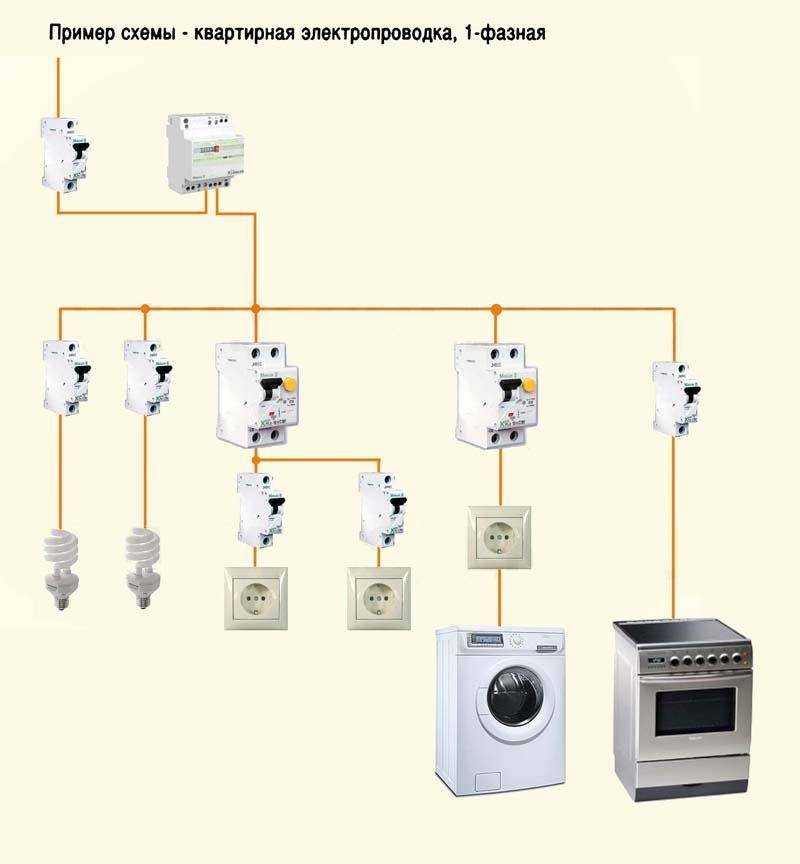

Для начала вам необходимо нарисовать схему электропроводки вашей квартиры. Для этого не нужно быть инженером, ведь вам не нужна замудрённая линейная схема по ГОСТу. Достаточно нарисовать схематический рисунок «от руки». Схема электропроводки нужна для того, чтобы правильно раскидать кабель по квартире, и посчитать его примерное количество, а также определить нагрузку на каждую будущую линию.
