Основные параметры КРУН:
Технические параметры приведены в таблице. Нажмите чтобы развернуть
| Наименование параметра | Значение параметра | ||
| К-59 | К-III | К-VI | ЯКНО |
| Номинальное напряжение (линейное), кВ: | 6,0; 10,0 | ||
| Наибольшее рабочее напряжение (линейное), кВ | 7,2; 12,0 | ||
| Номинальный ток главных цепей, А | 630; 1000; 1600 | 630; 1000 | 400; 630 |
| Номинальный ток сборных шин, А | 1000*; 1600; 2000; 3150 | 1000 | сборных шин нет |
| Номинальный ток отключение выключателя, кА | 20,0; 31,5 | 20 | |
| Ток термической стойкости (кратковременный ток) при времени протекания 3с, кА | 20; 31,5** | 20 | |
| Электродинамическая стойкость главных цепей КРУН, кА | 51, 81** | 51 | |
| Уровень изоляции по ГОСТ 1516.1 | Нормальная изоляция | ||
| Вид изоляции | Воздушная | ||
| Наличие изоляции токоведущих частей | С неизолированными шинами | ||
| Наличие в шкафах выкатных элементов | С выкатными элементами и без них | Без выкатных элементов | |
| Вид линейных высоковольтных присоединений | Кабельные, воздушные | ||
| Условия обслуживания | С двусторонним обслуживанием | ||
| Степень защиты ГОСТ 14254 | У1 — брызгозащитное исполнение IP34;
ХЛ1 — пылезащищенное исполнение IP54; При открытых дверях релейных отсеков и нахождения выкатного элемента шкафа в контрольном положении — IP04 |
У1 — брызгозащитное исполнение IP34 | |
| Наличие дверей в отсеке выкатного элемента | Шкафы без дверей | Шкафы с дверями | |
| Вид основных шкафов КРУН в зависимости от встраиваемого электрооборудования |
|
||
| Наличие теплоизоляции в КРУН | У1 — без теплоизоляции
ХЛ1 — с теплоизоялцией |
У1 — без теплоизоляции | |
| Наличие закрытого коридора управления | С коридором управления | Без коридора управления | |
| Вид управления | Местное, дистанционное | ||
| Род установки | КРУН наружной установки с исполнением воздушных вводов:
Нормальное исполнение КРУН — категории А по ГОСТ 9920; Усиленное исполнение КРУН — категории Б по ГОСТ 9920 |
Примечания
* Со сборными шинами на ток 1000 А при частоте 50 Гц выполняются только на ток электродинамической стойкости 51 кА.
** для КРУН с трансформаторами тока на номинальные токи менее 600 А термическая и электродинамическая стойкость определяется стойкостью трансформаторов тока.

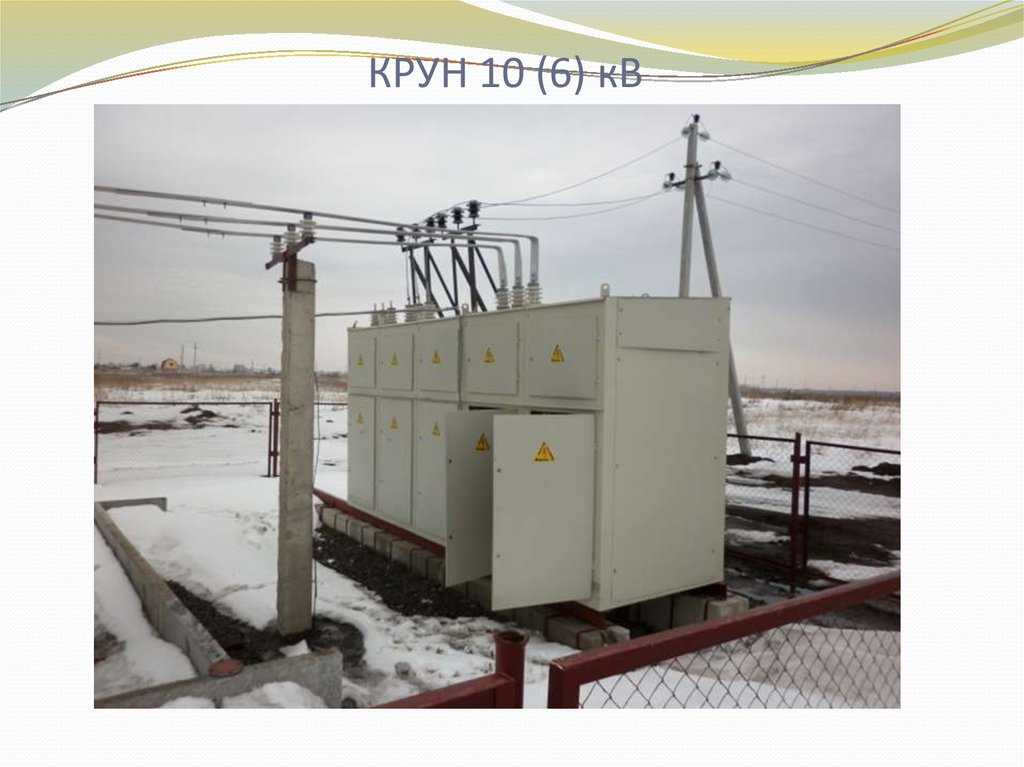

Комплектные распределительные устройства наружной установки

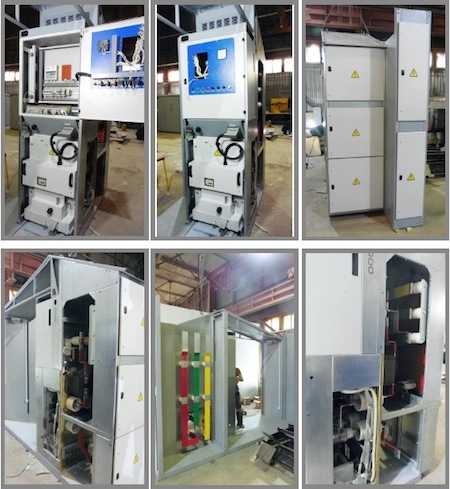

Конструктивно шкаф КРН-IV-10 представляет собой металлическую штампосварную конструкцию, изготовленную из стальных гнутых профилей. Шкаф имеет 4 двери (по 2 двери с противоположных сторон) и является распредустройством двухстороннего обслуживания. По желанию Заказчика, ГК «ЭТМ» имеет возможность изготовить корпуса ячеек КРН-IV-10 из оцинкованной стали с применением технологии болтовых и заклёпочных соединений (данный метод изготовления значительно повышает антикоррозийные свойства изделия). Двери расположены на противоположных сторонах шкафа (по две с каждой стороны), что обеспечивает реализацию его двухстороннее обслуживание и свободный доступ к аппаратуре. Обеспечение необходимой герметичности дверей достигается применением уплотнителей по контуру, а также использованием специального замкообразного профиля дверей и стенок. Запирание дверей боковых стенок осуществляется встроенными замками. Также, для более надёжного закрытия, имеются петли для установки навесных замков. При использовании КРН-IV-10 для секционирования воздушных линий, в качестве высоковольтных вводов применяются проходные изоляторы, установленные на крыше с применением битумного герметика.
Шкаф КРН-IV-10 делится на несколько отсеков:
- Релейный отсек (в нём размещена аппаратура управления, измерения, защиты, телемеханики, учёта и сигнализации; также, здесь размещены клеммники и цепи вторичной коммутации)
- Отсек трансформатора собственных нужд
- Отсек коммутационной аппаратуры и сборных шин (ошиновка ячеек КРН-IV-10 выполняется алюминиевыми шинами электротехническими АД31Т; по запросу Заказчика, может быть использована шина медная М1Т)
- Отсек присоединений
Внутри корпуса КРН-IV-10 установлены трансформаторы тока ТОЛ-10, трансформаторы напряжения ЗНОЛ-6(10), трансформатор собственных нужд ОЛС-6(10), вакуумные выключатели ВВ/AST-10-20/1000 УХЛ2, ВВ/TEL-10-20/1000У2 (ISM15, ISM15_Shell), ВВТ-10-20/630У2 и многие другие, ошиновка, проходные клеммники, а также приварены бобышки для подключения заземляющих проводников. Конструкция предусматривает возможность установки до 3-х трансформаторов тока, до 2-х трансформаторов собственных нужд и до 3-х трансформаторов напряжения на номинальное напряжение 6 или 10 кВ. Трансформатор собственных нужд и трансформаторы напряжения защищаются высоковольтными предохранителями.
Сверху корпуса шкафа КРН-IV-10 имеются проушины (или накладные рым-петли) для строповки при проведении погрузочно-разгрузочных операций в ходе транспортировки и монтажных работ.
Ячейка КРН-IV-10 устанавливается на платформу, сваренную из швеллеров, либо на блоки ФБС в вертикальном положении (отклонение по вертикали не должно превышать 5о; КРН-IV-10 при монтаже перемещать бережно, не бросать, не кантовать). Перед вводом ячейки в работу требуется провести комплекс пуско-наладочных работ и испытаний с последующей выдачей итоговых протоколов.
Корпус ячейки КРН-IV-10 может быть окрашен в любой цвет из таблицы цветов RAL по желанию Заказчика.
Надписи, определяющие назначения шкафа КРН-IV-10, его порядковый номер (в случае, если устанавливается секция КРН-IV-10) и мнемосхема нанесены на фасаде ячейки в соответствии с заполненным Заказчиком опросным листом.
Вся требующая заземления аппаратура внутри ячейки КРН-IV-10 заземлена. Заземление дверей осуществляется гибким проводом. Для присоединения элементов, подлежащих временному заземлению, в нижней части фасадов имеется специально подготовленное место, предназначенное для заземления.
Для защиты оборудования КРН-IV-10 от атмосферных или коммутационных перенапряжений рекомендуется установка нелинейных ограничителей перенапряжения (ОПН) в количестве 2-ух комплектов. По желанию Заказчика, шкаф КРН-IV-10 может быть укомплектован ОПН.
В ячейки КРН-IV-10 устанавливается аппаратура и приборы согласно присланным Заказчиком однолинейным схемам и опросным листам.
Шкафы КРН-IV-10 комплектуются электронагревателями с термореле для создания внутри ячейки температуры и влажности, необходимой для нормальной работы оборудования.
Конструкция КРУН типа КРН-IV-10 обеспечивает механические и электрические блокировки, не допускающие:
- оперирование заземляющими ножами линейного и шинного разъединителей при включенном вакуумном выключателе;
- включение заземлителей при включенном положении ножей разъединителей;
- включение разъединителей при включенных заземляющих ножах;
- открывание дверей отсеков ВН камеры КРН-IV-10 при включенных разъединителях и вакуумном выключателе.
Производитель
Производственное объединение Элтехника, ОАО
ОАО «ПО Элтехника» — динамично развивающаяся компания, с современной системой управления, предлагающая Потребителю технические решения и продукцию высокого качества, не уступающую аналогам ведущих мировых производителей, нацеленная на развитие и формирование рынка высоких технологий в энергоснабжении. ОАО «ПО Элтехника» обладает мощным, современным производственным комплексом, включающим в себя комплекс металлобработки, цеха сборки электрощитовой продукции, коммутационных аппаратов, модульного оборудования и обеспечивающим серийное производство электротехнических изделий. Мы предлагаем современные решения для эффективного энергоснабжения, формируя рынок качественного, соответствующего мировым стандартам электротехнического оборудования способствуя техническому прогрессу и развитию общества.
Следите за нами в Life-режиме в Instagram
Деловые поездки, офисная жизнь, актуальные разработки в мире электротехники
Подписаться
Эффективность финансового контроля: российский опыт
Реальный опыт внедрения контрольно-ревизионного управления в российских компаниях показал, что оно гарантирует экономическую отдачу уже в краткосрочной перспективе — в пределах 2-3 месяцев с момента начала работы КРУ. Обычно эффективность финансового контроля обеспечивается за счёт выявления резервов в следующих сферах и направлениях:
- текущие издержки и себестоимость продукции. Проверки КРУ позволяют достаточно быстро выявить «сверхнормативные» расходы на производстве (лишние материалы и услуги по завышенным ценам) и оперативно их устранить. В некоторых «запущенных» случаях экономия за счёт действий КРУ составляла до 10% от производственной себестоимости;
- финансовые бюджеты и их исполнение. Создание внутреннего подразделения финансового контроля позволяет не только оценивать, насколько обоснованы цифры плановых бюджетов, но и контролировать фактическое использование средств. Реальная экономия за счёт деятельности КРУ здесь колеблется в пределах 5-15% бюджетов подразделений.
- расчёты с покупателями и поставщиками. Проверки позволяют выявлять факты необоснованного предоставления скидок, увеличения сроков отсрочки платежей сверх установленных лимитов кредитной политики, проведение в пользу поставщиков завышенных сумм средств на необоснованных условиях (например, 100% авансирование). Реальная экономия здесь может составить до 20% от оборотов по расчётам.
Учитывая вышеизложенное, можно с уверенностью говорить о том, что организация внутреннего финансового контроля на предприятии — не просто модный тренд, а острая необходимость и реальный источник роста финансовой эффективности.
Не уверены, что справитесь? Для вас предусмотрен коучинг. Возможен формат наставничества.
Если же масштабы бизнеса не позволяют иметь собственный отдел КРУ, имеет смысл передать контрольную функцию по аутсорсингу — в стороннее управление финансовой или консалтинговой компании, например, нам
Важность передачи функции КРУ во внешнее управление связана ещё и с тем, что для эффективного построения и осуществления контрольно-ревизионной деятельности необходимо использовать авторские методики, адаптированные под каждую конкретную компанию
Производство и поставки КРУ
Челябинский завод по производству электротехнического оснащения «Квантум Энерго» предлагает деловым партнерам продажу, монтаж, обслуживание комплектных распределительных устройств разного типа.
Описание продукции
По строению комплектные распределительные устройства КРУ бывают:
- со средним выкатным элементом;
- для наружной установки;
- столбовые;
- с нижним выкатным элементом.
КРУ 6-10 кВ предназначены для работы в электроустановках трехфазного переменного тока частотой 50 и 60 Гц. Конструкции могут устанавливаться внутри помещения или на улице. Эксплуатация оснащения должна вестись в пожаро- и взрывобезопасной среде.
Предприятие выпускает приборы в двух вариантах климатического исполнения. Аппараты могут использоваться в условиях холодного (У) и умеренно холодного (УХЛ) климата. Изделия отличаются по конструктивным свойствам и комплектации, которые регламентированы требованиями ГОСТ.
Исполнение ячейки КРУ определяется условиями эксплуатации оборудования. Также учитываются характеристики подключаемой аппаратуры.
Помимо стандартных конструкций, на нашем предприятии можно заказать изготовление высоковольтных ячеек КРУ по техническому заданию заказчика.
Функции оборудования
Изделия отвечают за прием и распределение электротока между потребителями. Аппараты моментально переключают сети с основного на резервные источники питания и в обратном режиме, моментально отключают аварийные участки в случае повреждения, восстанавливают подачу тока, фиксируют данные по объемам потребления электричества.
Оборудование состоит из множества деталей. В их числе:
- компоненты, необходимые для коммутации;
- приборы измерения и учета энергопотребления;
- соединительные и сборные шины;
- вспомогательные, защитные элементы.
Для создания корпуса ячейки КРУ 10 кв использован защищенный от коррозии лист из стали с декоративным порошковым покрытием.
Применение
Оборудование применяется в городских электросетях, на подстанциях. Его используют на объектах промышленного назначения для подачи питания буровым установкам, трубопроводам. Аппараты обеспечивают электричеством морские суда.
Для подачи заявки на приобретение ячейки КРУ 6-10 кВ заполните анкету с указанием интересующей комплектации поставки. Специалисты «Квантум Энерго» рассчитают стоимость изделия и ответят на интересующие вас вопросы. Мы сотрудничаем с профильными предприятиями Челябинской области, остальных городов России. Доставка продукции возможна по всей стране.

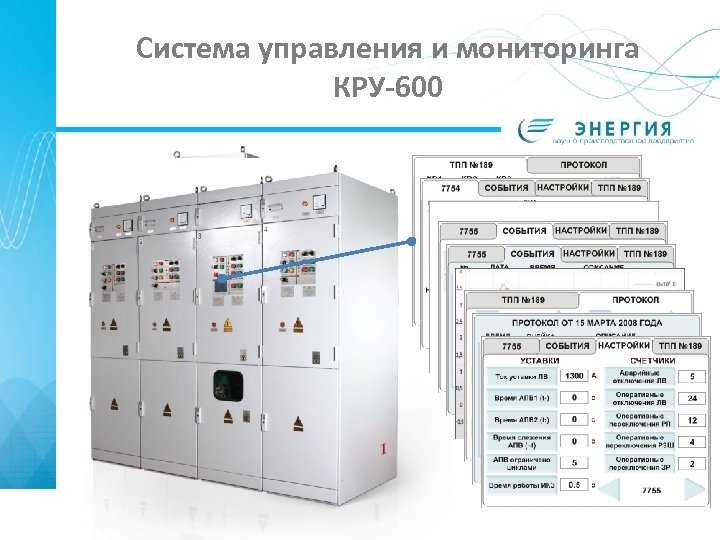

Проверка состояния оборудования КРУ
Конструкция КРУ позволяет без отключения напряжения проверить:
- работоспособность осветительной сети;
- функциональность отопительной системы при пониженных температурах;
- уровень масла, наличие или отсутствие его протечек;
- функциональность и показания приборов измерения;
- состояние контактов и блокираторов, которые позиционируются как доступные для осмотра без снятия напряжения;
- состояние прочей низковольтной аппаратуры.
Если после такой проверки обнаружены дефекты, не требующие немедленной ликвидации, их заносят в журнал. Если проблема способна вызвать аварию, то установку отключают от напряжения и производят срочные ремонтные работы.
Обслуживание комплектно-распределительных устройств
Перед началом осмотра КРУ, внутри шкафов не должно быть посторонних шумов и характерных потрескиваний или дыма. Если же они все-таки имеют место, в этом случае осуществляется дистанционное снятие напряжения с поврежденного оборудования.
Во время осмотра устройств, не отключая их от напряжения, выполняется проверка состояния следующих мест:
- Функционирование осветительной сети, а также системы отопления шкафов и помещений в холодное время года.
- Уровень масла в аппаратуре, где оно используется, отсутствие масляных потеков и течи.
- Состояние контактных соединений, разъединительных устройств, блокирующих механизмов, доступных для осмотра и основная схема — КРУ.
- Зажимы, гибкие соединения, штепсельные разъемы, реле и другие элементы вторичных цепей.
- Состояние и показания контрольно-измерительных приборов и другой низковольтной аппаратуры.
Визуальное наблюдение осуществляется с помощью смотровых окон и сетчатых ограждений. В случае обнаружения каких-либо нарушений, способных вызвать аварию, их необходимо срочно устранить. Прочие дефекты, не требующие принятия срочных мер, заносятся в журнал для дальнейшего устранения.
Повышенная влажность нередко приводит к увлажнению поверхности изоляторов и нарушению всей изоляции. С целью устранения подобных явлений, проводятся регулярные чистки от пыли и смазки изоляторов гидрофобной пастой. В самих шкафах обеспечивается микроклимат с уровнем относительной влажности воздуха в пределах 60-70%. Внутри шкафов устанавливаются электрические подогреватели, а их стены утепляются плитами из минеральной ваты. Нарушения работы аппаратуры возникают при отрицательных температурах.
Поэтому при минус 5 С обогреваются счетчики и релейные устройства, а при минус 25 С – дополнительно обогреваются масляные выключатели. В летнее время для защиты от солнечных лучей шкафы КРУ окрашиваются в белый цвет. Таким образом, обеспечивается защита аппаратуры и контактных соединений от перегрева.
Установка с рабочим напряжением до 35 кВ
Комплектные распределительные устройства высокого напряжения серии BM-4 используются для передачи электроэнергии в сетях трехфазного тока с промышленной частотой сети 50 Гц и рабочим напряжением 35 кВ.

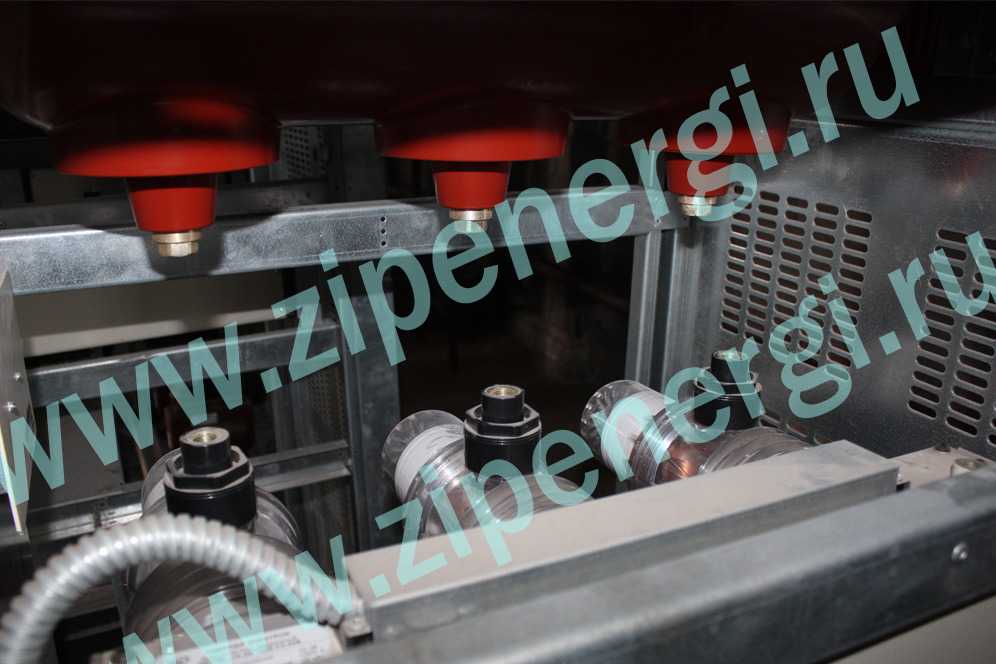

Ячейка КРУ представляет собой конструкцию, обшитую оцинкованной сталью, листы которой соединены сварным или заклепочным методом. Внутри установлены высоковольтные выключатели, трансформаторы напряжения, коммутационная аппаратура, измерительные приборы и разъединитель.
Такие КРУ созданы для двухстороннего обслуживания. При установке в малогабаритных сооружениях выпускают модифицированную КРУ с односторонним обслуживанием. Для поддержания температурного режима в ячейках имеются жалюзи. Также для сброса избыточного давления, которое может появиться в случае появления аварийных режимов работы или токов КЗ, на крыше ячейки установлены срываемые клапаны.
Особенности распределительного устройства
КРУН монтируют на простую основу – фундамент, при этом дополнительные работы не требуются. При установлении оборудования дополнительно монтируется система вентилирования, если предполагаются работы в условиях повышенных температур. К тому же, можно устанавливать шкафы, как с дверьми, так и без них. Управление установкой может осуществляться либо местно, либо дистанционно.

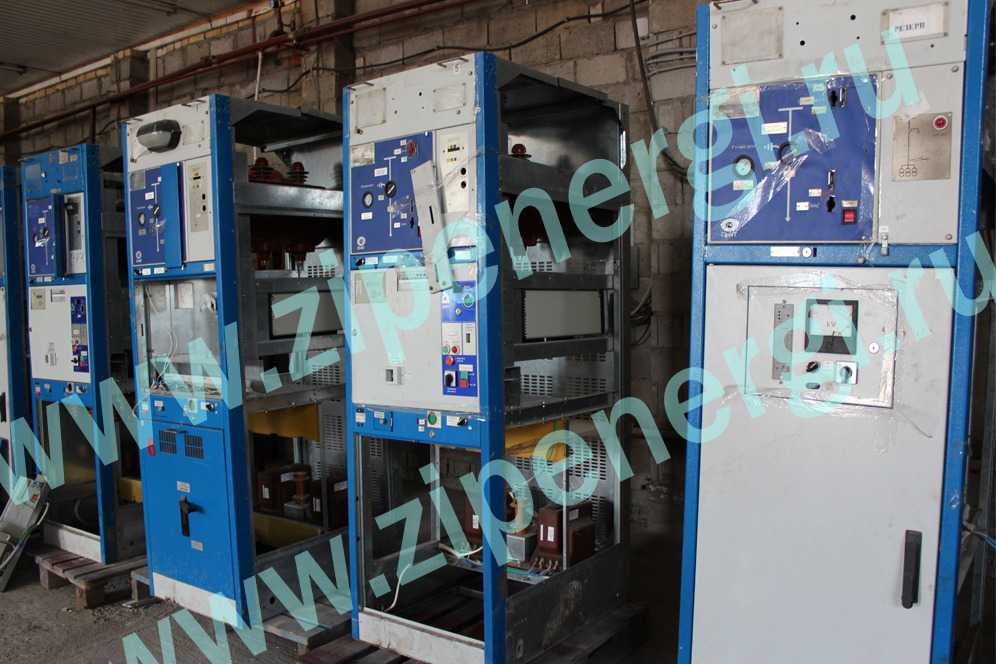

Шкаф КРУ разделён на отсеки:
- отсек управления, с составе которого имеются приборы осуществляющие измерение, защиту, управление, сигнализацию
- отсек высокого напряжения, которы состоит из комплектующих в зависимости от опросного листа.
КРУН делают с двухсторонним обслуживанием, для его удобного использования. Т.к. двери находятся по обе стороны аппаратуры, к ней можно получить свободный доступ.
Для безопасного использования выключатели сделаны герметичными, присутствуют электрические и механические блокировки от неверных действий сотрудников. В наличии так же есть блокировка, которые не допускают отключения разъединителя, когда выключатель находится в рабочем состоянии.
Для контроля над аппаратурой находящейся под напряжением предусмотрены окна наблюдения. При включенных разъединителях активируется блокировка дверей и стационарных размыкателей.
Комплектные РУ применяются в следующих областях:
- угольная промышленность, нефтяная, металлургическая, газовая ;
- в сельском хозяйстве;
- в сетях распределительных ;
- в энергетике;
- в предприятиях промышленного назначения ;
- в электросетях;
- в транспортной сфере деятельности ( железных дорогах, аэропортах и т. д.).
КРУ для наружного применения это аналог камеры К59. Она имеет герметичную с утеплением (по заказу) металлическую оболочку с коридором обслуживания. Конструкция мз металла КРУН обрабатывается методом холодного цинкования.
Оборудование производится как в стандартном исполнении, так и по индивидуальному заказу согласно опросному листу(см.раздел «Документы»). По Вашей просьбе мы оснастим оборудование салазками, которые могут сниматься, или будут вмонтированы на постоянной основе. Выбирая свое оборудование, и приобретая его у нас, Вы обеспечиваете себе быструю доставку, гарантийный талон, комфортную работу и достойное обслуживание.
Наша фирма гарантирует Вам достойное качество аппаратуры и техники.
Доставку распределительного устройства осуществляем любым способом, удобным для Вас.
Классификация распределительных устройств
Комплектные устройства приема и распределения электроэнергии по способу монтажа делятся на 2 вида — КСО и КРУ. Модели с камерами КСО предполагают стационарное размещение аппаратов и приборов, мобильные элементы отсутствуют. Камеры КСО монтируются только в электротехнических строениях и имеют исключительно одностороннее обслуживание. Ограждение частичное.

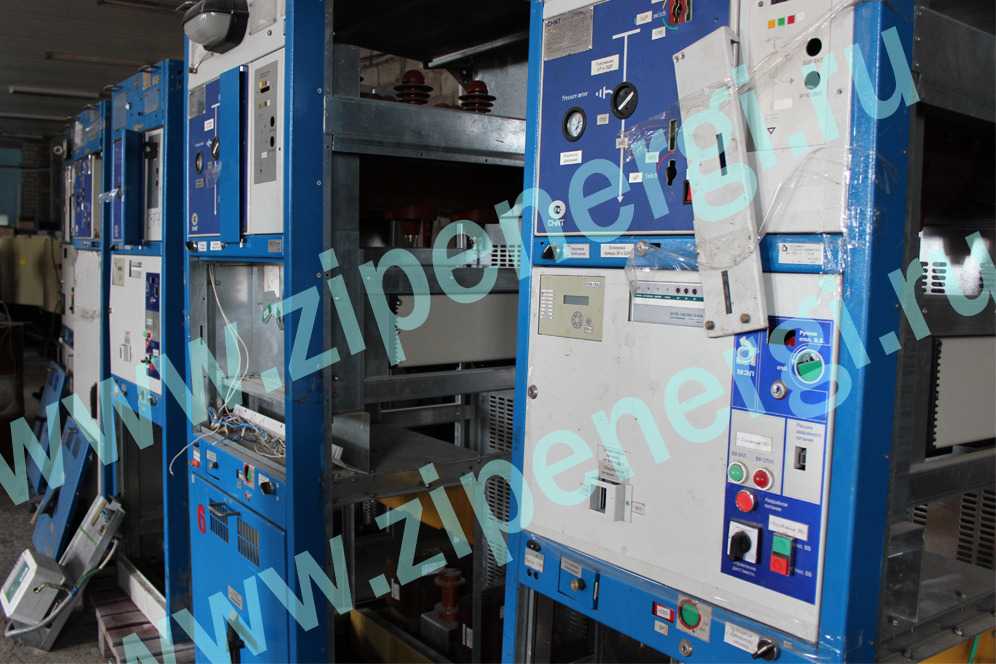

В моделях КРУ силовая аппаратура устанавливается на выкатных тележках. Шкафы выполняют ограждающую функцию для всего электрооборудования. Обслуживание может быть одно- и двухсторонним. Односторонние модели имеют прислонный тип, а двустороннего обслуживания — отдельно стоящие, с обеих сторон предусмотрены свободные проходы. У камер одного типа выкатные тележки одинаковые, что значительно облегчает работы по ревизии, техобслуживанию, замене электрооборудования.
Другие классификационные признаки КРУ:
- По месту монтажа — наружной и внутренней установки. Устройства, рассчитанные на наружный монтаж (КРУН), могут иметь нормальную или усиленную изоляцию.
- По условиям климата, в котором будет эксплуатироваться устройство, — умеренного, умеренно-холодного, тропического.
- По виду коммутационного оборудования. Силовые выключатели разделяются на масляные, электромагнитные, вакуумные.
- По типу токоведущих частей, которые могут быть открытыми или защищенными.
- По виду линейного вывода — кабельного или воздушного.
- По исполнению, которое может быть пылезащищенным, взрывозащищенным, устойчивым к воздействию влаги.
- По виду оперативного тока — переменного или постоянного.
Технические характеристики
| Параметр | Значение |
| Номинальное напряжение, кВ | 6; 10 |
| Наибольшее рабочее напряжение, кВ | 7,2; 12 |
| Номинальный ток, А | |
| — сборных шин | 400; 630; 1000; 1250 |
| — главных цепей | 400; 630; 1000 |
| Номинальный ток отключения выключателя, кА | 20 |
| Номинальный ток термической стойкости (3 сек), кА | 20 |
| Ток электродинамической стойкости, кА | 51 |
| Номинальное напряжение вспомогательных цепей, В: | |
| — переменного оперативного тока | 220 |
| — постоянного оперативного тока | 220 |
| — цепи освещения | 36; 220 |
| — цепи трансформаторов напряжения (защиты, измерения, учёта, АВР) | 100 |
| — цепи трансформаторов собственных нужд | 220; 380 |
| Масса камеры КСО, кг | Не более 1300 |
| Степень защиты со всех сторон | IP54 |
| Срок службы не менее | 25 лет |
| Гарантийный срок | 2 года |
Гарантии на комплектные распределительные устройства наружной установки
ЗАО «Промэнерго» гарантирует соответствие КРУН требованиям технических условий ТУ 3414-004-43229919-2014 при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации, установленных техническими условиями.
Гарантийный срок эксплуатации – не менее трех лет с момента ввода в эксплуатацию с учетом комплектующих изделий. В гарантийный срок эксплуатации не входит срок хранения у потребителя до одного года.
ЗАО «Промэнерго» обязуется безвозмездно заменять или ремонтировать поставленную продукцию, если в течение гарантийного срока эксплуатации будет обнаружено несоответствие параметрам, установленным настоящими техническими условиями, при соблюдении требований, изложенных в настоящих технических условиях.
По истечении гарантийного срока эксплуатации КРУН гарантии на комплектующие аппараты в соответствии с действующими стандартами и техническими условиями несет предприятие — изготовитель аппаратов.
Комплектные распределительные устройства КРУ и КРУН
Главная СтатьиКомплектные распределительные устройства КРУ и КРУН
1. Цель проведения измерений
Измерение сопротивления изоляции, испытание повышенным напряжением промышленной частоты, измерение сопротивления постоянному току, механические испытания проводятся с целью проверки их соответствия требованиям ПУЭ гл.1.8.25 и ПТЭЭП прил.3.п. 22.
- Применяемые средства измерения , приборы, приспособления:
— установка УИВ-100;
— измеритель сопротивления, увлажненности и степени старения электроизоляции MIC – 2500;
— микроомметр MRU-600.
- Подготовка рабочего места и основные меры безопасности при проведении испытаний и измерений:
— ознакомление со схемой и документацией, (тех. документация предприятия изготовителя, проект, cогласованный с энергоснабжающей организацией и Ростехнадзором, протоколы предыдущих испытаний и т.п.);
— выполнение организационных и технических мероприятий, обеспечивающих безопасность работ в электроустановках;
— проверка средств защиты и устройств (приспособлений) для снятия емкостного заряда.
- Испытания и измерения:
Нормы испытаний элементов КРУ: масляных выключателей, измерительных трансформаторов, выключателей нагрузки, вентильных разрядников, предохранителей, разъединителей, силовых трансформаторов и трансформаторного масла проводятся согласно соответствующих методик.
Измерение сопротивления изоляции электрооборудования.
Измерение сопротивления изоляции прибором MIC-2500:
включить прибор клавишей Ỏ и установить переключатель функций в положение RISOIL;
клавишей UISO выбирается величина напряжения измерения (от 50В до 2500В);
запуск функции измерений происходит после нажатия и удерживания клавиши START (внимание: на зажимах прибора в это время присутствует напряжение измерения);
при отпускании клавиши START измерение приостанавливается;
после прекращения измерений автоматически происходит замыкание зажимов U R и COM через сопротивление 100кОМ, что обеспечивает разряд емкости измеряемого объекта.
Запрещается проводить измерения на объекте, который находится под напряжением и отключать измерительные приборы до окончания измерения, т. к. это угрожает поражением электрическим током.
Измерение первичных цепей производится на напряжение 2500 В. Сопротивление озоляции полностью собранных первичных цепей КРУ с установленным на них оборудованием и узлами должно быть не менее 100 Мом. Сопротивление изоляции каждого отдельного элемента должно быть не менее 1000 Мом.
Измерение вторичных цепей производится на напряжение 500-1000 В. Сопротивление изоляции каждого присоединения вторичных цепей со всеми присоединенными аппаратами должно блыть не менее 0,5 Мом.
4.2 Испытание повышенным напряжением промышленной частоты:
а). Испытание изоляции первичных цепей ячеек КРУ и КРУН проводиться при вкаченных в рабочее положение тележках и закрытых дверях. Значения испытательного напряжения приведены в таблице 1.
Таблица 1
Испытательное напряжение промышленной частоты изоляции изоляции ячеек КРУ и КРУН
| Класс напряжения, кВ | Испытательное напряжение, кВ, ячейки с изоляцией | |
| керамической | из твердых органических материалов | |
| До 0,69 | 1 | 1 |
| 3 | 24 | 21,6 |
| 6 | 32 | 28,8 |
| 10 | 42 | 37,8 |
| 15 | 55 | 49,5 |
| 20 | 65 | 58,5 |
| 35 | 95 | 85,5 |
Продолжительность испытания – 1 минута.
- Измерение сопротивления постоянному току:
Подготовка прибора к работе.
Подготовка прибора к работе и проверка исправности прибора заключается в следующем:
- проверить клейма поверки СИ и отсутствия видимых повреждений корпуса и измерительных проводов;
- проверить напряжение источника питания,
- проверить возможность подключения измерительных щупов к измерительным проводам.
Внимание: измеритель MMR-600 предназначен для измерений малых активных сопротивлений. Применение прибора, несоответствующее указаниям “Руководства по эксплуатации”, может быть причиной поломки прибора и источником серьезной опасности для специалиста ЭТЛ
В измерителе MMR-600 с целью измерения активного сопротивления объекта употребляются измерительные токи в диапазоне от 0,1мА до 10А.
Внимание: подключение к измерителю напряжения выше 440В переменного тока, может привести к повреждению прибора. 5.Оформление результатов измерений
5.Оформление результатов измерений.
Результаты измерений оформляются протоколом в соответствии ГОСТ ИСО/МЭК 17025-2009.
6. Оформление заключения о состоянии электроустановки и соответствии или несоответствии ее требованиям НТД.
Заключение о соответствии или не соответствии результатов измерений принимается на основании анализа измеренного значения с требованиями ПУЭ гл.1.8.25 , ПТЭЭП п. 22 приложение 3, а также с данными предприятия-изготовителя.
Монтаж КРУ
Уже сама расшифровка КРУ говорит о том, что установки сразу производятся комплектами, и их не требуется собирать из разрозненных элементов. Изготовление КРУ осуществляется на специализированном предприятии. К месту размещения комплектные распределительные устройства доставляют в виде цельных шкафов или укрупненных блоков (по 3-5 собранных вместе камер), полностью готовых к монтажу. В последнее время широко используются смешанные КРУ, состоящие частично из сборных и комплектных элементов.
Процесс монтажа установок состоит из нескольких последовательных мероприятий:
- Подготовка фундамента.
- Сборка конструкции для осветительных пунктов отдельно стоящих защитных панелей и электроаппаратов.
- Подготовка внутренней сети заземления и сети общего освещения РУ.
- Размещение блоков КРУ. Каждая ячейка устанавливается на определенное место согласно плану. Монтаж начинается с крайнего элемента. Между собой отдельные блоки соединяются путем крепления боковых стенок друг к другу.
После завершения монтажных работ в обязательном порядке проверяют уровень масла в баках выключателей, правильность работы всех основных и вспомогательных элементов и устройств блокировки. Весь процесс необходимо проводить в соответствии с инструкцией предприятия-производителя, приложенной к оборудованию.
Убедившись, что все устройство собрано верно (особое внимание обращают на то, чтобы ячейки не располагались под наклоном), к выводам на задней дверце КРУ подводят высоковольтные кабельные линии и закрепляют их при помощи концевых муфт
Средства защиты и меры безопасности
В процессе эксплуатации КРУ обслуживающий персонал должен быть надежно защищен от поражения электрическим током. Кроме того, необходимо защитить и само оборудование от коротких замыканий и других аварийных ситуаций. Основной причиной считается некачественный монтаж и нарушения при дальнейшей эксплуатации.
Большинство коротких замыканий затрагивает концевые заделки кабелей. Повреждение начинает развиваться далее, поскольку между отсеками кабеля и выключателя отсутствуют перегородки. Многочисленные отверстия в ячейках приводят к распространению дуги на оборудование и сборные шины других ячеек. Подобные ситуации возникают и в случаях отказа и повреждения выключателей.
В современных конструкциях эти недоработки полностью устранены. Теперь сборные шины располагаются в нижней части шкафа, а для кабельного ввода предусмотрен специальный отсек. Между ними находится глухая перегородка.
Для того чтобы уменьшить последствия от коротких замыканий внутри шкафов, используется так называемая дуговая защита. С ее помощью выполняется мгновенное отключение всех токопроводящих соединений при появлении электрической дуги. Быстрое срабатывание обеспечивается специальными датчиками, реагирующими на резкий рост светового излучения, температуры и давления. Ложные срабатывания исключаются блокировками по току и напряжению, включенными в схему защиты.
Технические характеристики
| Параметр | Значение |
| Номинальное напряжение, кВ | 6; 10 |
| Наибольшее рабочее напряжение, кВ | 7,2; 12 |
| Номинальный ток, А | |
| — сборных шин | 400; 630; 1000; 1250 |
| — главных цепей | 400; 630; 1000 |
| Номинальный ток отключения выключателя, кА | 20 |
| Номинальный ток термической стойкости (3 сек), кА | 20 |
| Ток электродинамической стойкости, кА | 51 |
| Номинальное напряжение вспомогательных цепей, В: | |
| — переменного оперативного тока | 220 |
| — постоянного оперативного тока | 220 |
| — цепи освещения | 36; 220 |
| — цепи трансформаторов напряжения (защиты, измерения, учёта, АВР) | 100 |
| — цепи трансформаторов собственных нужд | 220; 380 |
| Масса камеры КСО, кг | Не более 1300 |
| Степень защиты со всех сторон | IP54 |
| Срок службы не менее | 25 лет |
| Гарантийный срок | 2 года |
Характеристики основных ячеек КРУН
Для сборки используются отдельные секции со встроенным оборудованием, автоматикой, устройствами релейной защиты, измерительными и другими приборами. Выпускаемые определенными сериями, они имеют стандартные размеры и одинаковые конструкции основных узлов.
Существует несколько основных типов наружных распределительных устройств, отличающихся параметрами и техническими характеристиками.
КРУН К-47
Значения номинального (линейного) напряжения составляют 6 и 10 кВ. Максимальное рабочее напряжение находится в пределах 7,2-12,0 кВ. В главных цепях шкафов номинальные токи имеют значения 630, 800, 1000,1250 и 1600 А, а в сборных шинах – 630, 800, 1000, 1250, 1600, 2000 и 2500 А. Показатель номинального отключающего тока – 20 и 31,5 кА. Степень защиты – IP34. Устройство оборудовано воздушной изоляцией, имеет возможность двустороннего обслуживания.
КРУН К-59
Основные технические характеристики такие же, как у предыдущего устройства. Номинальный ток сборных шин начинается от 1000 А, а его максимальное значение составляет 3150 А. Точно так же существуют условия для двустороннего обслуживания. В конструкции используется воздушная или комбинированная система изоляции. Данный вариант выпускается в различных климатических исполнениях. Может работать умеренном, холодном и тропическом климате, а также на буровых установках и нефтенасосных станциях. Эти устройства применяются для наружной и внутренней установки.
В конструкциях для наружного использования внешняя изоляция может быть нормальная или усиленная, соответственно 1 или 2 категории по ГОСТу. Первичная коммутация ячейки представляет собой схему, включающую в себя вводные проходные изоляторы наружного типа, высоковольтный выключатель с приводами, разъединитель, трансформаторы тока и напряжения, а также кабельный трансформатор нулевой последовательности.
Классификация распределительных устройств
Комплектные устройства приема и распределения электроэнергии по способу монтажа делятся на 2 вида — КСО и КРУ. Модели с камерами КСО предполагают стационарное размещение аппаратов и приборов, мобильные элементы отсутствуют. Камеры КСО монтируются только в электротехнических строениях и имеют исключительно одностороннее обслуживание. Ограждение частичное.
В моделях КРУ силовая аппаратура устанавливается на выкатных тележках. Шкафы выполняют ограждающую функцию для всего электрооборудования. Обслуживание может быть одно- и двухсторонним. Односторонние модели имеют прислонный тип, а двустороннего обслуживания — отдельно стоящие, с обеих сторон предусмотрены свободные проходы. У камер одного типа выкатные тележки одинаковые, что значительно облегчает работы по ревизии, техобслуживанию, замене электрооборудования.
Другие классификационные признаки КРУ:
- По месту монтажа — наружной и внутренней установки. Устройства, рассчитанные на наружный монтаж (КРУН), могут иметь нормальную или усиленную изоляцию.
- По условиям климата, в котором будет эксплуатироваться устройство, — умеренного, умеренно-холодного, тропического.
- По виду коммутационного оборудования. Силовые выключатели разделяются на масляные, электромагнитные, вакуумные.
- По типу токоведущих частей, которые могут быть открытыми или защищенными.
- По виду линейного вывода — кабельного или воздушного.
- По исполнению, которое может быть пылезащищенным, взрывозащищенным, устойчивым к воздействию влаги.
- По виду оперативного тока — переменного или постоянного.
Проверка состояния оборудования КРУ
Конструкция КРУ позволяет без отключения напряжения проверить:
- работоспособность осветительной сети;
- функциональность отопительной системы при пониженных температурах;
- уровень масла, наличие или отсутствие его протечек;
- функциональность и показания приборов измерения;
- состояние контактов и блокираторов, которые позиционируются как доступные для осмотра без снятия напряжения;
- состояние прочей низковольтной аппаратуры.
Если после такой проверки обнаружены дефекты, не требующие немедленной ликвидации, их заносят в журнал. Если проблема способна вызвать аварию, то установку отключают от напряжения и производят срочные ремонтные работы.
