Достоинства и возможные недостатки
Благодаря конструкционным особенностям, инфракрасный пол имеет ряд признаваемых потребителями и специалистами достоинств.
Отличительные особенности нагревательной пленки
- Быстрый несложный монтаж, обусловленный отсутствием необходимости выполнять стяжку или выкладывать нагревательные элементы с их дополнительной фиксацией.
- Использование разнообразного финишного покрытия пола.
- Возможность локального размещения, позволяющего обогревать отдельную зону, например, место отдыха или игровой детский уголок, что способствует экономии электроэнергии.
- Создание комфортных условий, поскольку инфракрасные лучи, воздействуя на предметы, не нагревают, следовательно, и не сушат окружающий воздух.
-

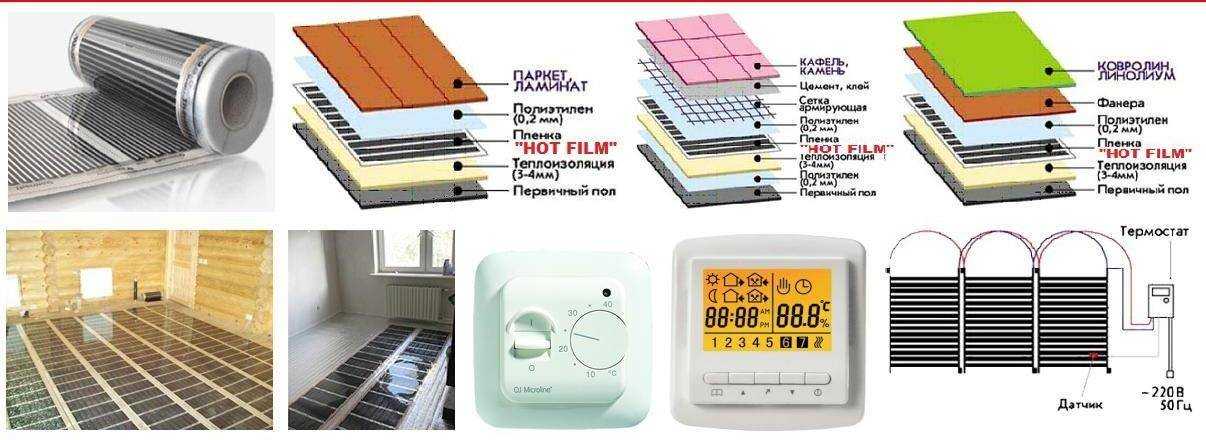

Полная комплектация (пленка, термодатчик, терморегулятор) инфракрасного пола, включая подложку, обходится дешевле, чем материалы, необходимые для обустройства водяного или кабельного аналога.
- Устойчивость к низким температурам позволяет устанавливать инфракрасные полы в помещениях, где не предполагается постоянное проживание.
- Достижение нужной степени обогрева после подачи электропитания делает пленочные системы незаменимыми в разных ситуациях.
- Равномерный прогрев помещения добавляет уюта, а теплый пол, не позволяющий мерзнуть ногам, становится частью профилактических мероприятий от простудных заболеваний.
Если говорить о таком показателе как надежность, то отмечается, что производители в среднем гарантируют эффективное функционирование пола в течение 10 лет. При этом терморегулятор, так же, как и термодатчик, могут выйти из строя раньше.
https://youtube.com/watch?v=O7e9ejRlEos
Инфракрасный пленочный теплый пол
При функционировании от электросети 220В требуется осторожность, чтобы исключить поражение током.
При всей своей эффективности инфракрасная пленка по экономичности уступает водяному теплому полу из-за затрат на оплату электроэнергии.
Если наблюдаются частые перебои с электричеством, то инфракрасный пол не сможет обеспечивать теплом жилище в должной мере, если оно является основной обогревательной конструкцией.
Могут возникнуть сложности, если появится потребность переставить мебель. Если в качестве покрытия уложен ламинат, то производить демонтаж пола будет проблематично.
При применении ковролина потребуется проведение дополнительных операций по обустройству промежуточного слоя между пленкой и напольным покрытием из ДСП, фанеры или плит –гипсоволокнистых, древесноволокнистых.. Чтобы обеспечить нормативно установленный подогрев помещений, потребуется специальная подложка с заземлением, которая обычно приобретается вместе с пленочной конструкцией
Чтобы обеспечить нормативно установленный подогрев помещений, потребуется специальная подложка с заземлением, которая обычно приобретается вместе с пленочной конструкцией.
Варианты покрытия
После укладки теплого пола и заливки его цементно-песчаной стяжкой наступает момент выбора финишного покрытия. Теплый электрический пол требует материала, способного равномерно нагреваться и отдавать тепло. Хорошо передают тепло в помещение плотные керамические или каменные материалы, обладающие большой теплоемкостью:
- Керамогранит;
- Керамическая плитка;
- Натуральный камень.
Они способны нагреваться и долгое время сохранять свое тепло. Такие материалы нагреваются не очень быстро, но зато на протяжении длительного времени способны отдавать накопленное тепло в пространство дома или квартиры. Благодаря низкой скорости нагрева т внушительной теплоемкости материалы приобретают равномерную температуру, и на полу не появляется слишком горячих или холодных пятен.
Возможно использование для финишной отделки теплого пола ламината, натуральной древесины или паркета. Эти материалы тоже способны равномерно нагреваться и проводить тепло в пространство, но их характеристики несколько хуже, нежели у каменных материалов.
В зависимости от желаемого покрытия комнаты выбирают один из видов напольного покрытия:
- При укладке ламината или древесины используют пленочный инфракрасный излучатель, он позволяет защитить покрытие от повреждений.
- Плитка или керамогранит с толщиной, не превышающей 7 мм, требуют нагревательных элементов с мощностью от 100 до 130 Вт/м2.
- Для керамогранита толщиной более 7 мм применяют нагревательные кабели мощностью не менее 150 Вт/м2.
Можно ли укладывать пленочный пол под плитку?
№6. Крупные производители пленочного инфракрасного пола
Качество и соответствие реальных технических свойств указанным на упаковке зависит от имени производителя. Сегодня разных компаний, производящих теплые пленочные полы, становится все больше, но многие из них, к сожалению, предлагают не самые долговечные изделия
При покупке обращайте внимание на продукцию зарекомендовавших себя производителей:
-
Caleo — крупнейшая компания отрасли, ей принадлежат многочисленные инновации и разработки. Производитель из Южной Кореи занимается выпуском теплых пленочных полов с 2006 года, и с тех пор стал настоящим лидером сферы.
Именно этой компании принадлежит разработка полов с антиискровой сеткой. Сегодня ассортимент включает несколько модификаций теплых полов: от бюджетных до элитных вариантов. Качество в любом случае на высоте, гарантия от 7 до 15 лет, в продаже также есть терморегуляторы, кабельные теплые полы и системы обогрева кровли, труб и водостоков; - Heat Plus — еще одна корейская компания, которая за несколько лет деятельности в России смогла сделать бренд узнаваемым, наладить продажи и сервисное обслуживание во многих крупных городах. Компания выпускает полосатую и сплошную инфракрасную пленку мощностью от 80 до 450 Вт;
-
TEPLOTEX — корейская компания, выпускающая только полосатую пленку, минимальная толщина 0,37 мм.
При условии правильного монтажа пленка может эксплуатироваться в течение 30 лет. Ширина рулонов от 50 до 100 см; - Rexva — крупный корейский производитель, доля которого на родном рынке составляет около 60%. Отечественный покупатель не так давно познакомился с продукцией бренда, но уже успел оценить ее высочайшее качество. Компания также является одним из лидеров в плане инноваций. За счет двусторонней ламинации электротехническим полиэстером обеспечивается полная влагонепроницаемость. Кроме того, продукция выдерживает высокие температуры, трудно воспламеняется, не выделяет едкого дыма. Ширина пленки составляет 50, 80 и 100 см, толщина 0,338 мм;
- Eastec — компания все из той же Южной Кореи, где была изобретена технология инфракрасных теплых полов и где сегодня производится большая часть подобной продукции. Компания предлагает пленку шириной от 30 см и мощностью от 65 Вт, поэтому ее продукция будет интересной в тех случаях, когда предложения других производителей не устраивают;
-
Monocrystal — украинская компания, которая позиционирует себя как единственного производителя пленочных инфракрасных полов на территории Европы и стран СНГ.
В своей деятельности компания сочетает лучшие корейские разработки и достижения отечественных ученых. У производителя есть масса собственных решений, в числе которых пленка без серебряной пасты, но с увеличенным карбоновым слоем, что позволяет говорить о более стабильном электрическом контакте. Есть в ассортименте и специальная пленка под плитку, которая отличается наличием множества отверстий, что улучшает адгезию клея с черновым полом во время укладки плитки. Компания выпускает полосатое и сплошное покрытие 60 и 34 см мощностью 135-600 Вт. Есть пленка, где графитовое покрытие нанесено змейкой, а также изделия с шириной 24, 20 и даже 10 см, которые можно использовать на балконах, для монтажа на контур дверей, окон и т.д.
Можно ли устанавливать в деревянных домах?
Инфракрасное отопление полностью безопасно для деревянного дома. Оно сочетается с любым видом дальнейшей отделки. Его применение допускается с любыми перекрытиями: деревянными, металлическими, бетонными.
Нагревательные пластины запаяны в сверхпрочный пластик. Даже при сильных механических нагрузках он не повреждается и сохраняет целостность. За счет этого элементы, через которые проходит ток, надёжно защищены. Возможность удара током исключена.
Согласно инструкции от производителей, дополнительные системы безопасности при укладке под деревянный пол не требуются. Работы проводятся так же, как и при укладке под любое другое основание.
Подключение пленочного теплого пола к сети, монтаж терморегулятора
Подключение сити питания через терморегулятор
Во второй схеме исключено пересечение проводов. Это повышает надежность, позволяет несколько уменьшить общую толщину конструкции.
Общая мощность потребления может получится большой, поэтому включение в стандартную розетку не рекомендуется. Лучше применить отдельную силовую линию. Используют кабель с подходящими сечением проводника. В электрическую цепь для обеспечения безопасности добавляют устройство защитного отключения.
Терморегулятор закрепляют на высоте более 50 см от уровня пола. Такое же расстояние или больше необходимо сделать от температурного датчика до стены. Его приклеивают битумным скотчем с нижней стороны по центральной оси ленты пленочного нагревателя.
Виды терморегуляторов
- Электромеханические. Наиболее простая система. Надежная и недорогая.
- Электронные. Отличаются удобством в управлении и высокой точностью.
- Программируемые. Этот вариант дорогостоящий и представлен сложными приборами. Но тем интереснее его использование, позволяющее создавать различные усложненные алгоритмы для последующих действий системы отопления. Конкретно этот вариант советуют применять в квартирах и в загородных жилых строениях.
Если же речь идет о промышленных сооружениях или технических, а также нежилых помещениях: ванных комнатах, балконах, лоджиях, то здесь вполне подойдет механический термостат. Месторасположение термостата выбирается произвольно. Чаще всего его располагают на стене так, чтобы было удобно до него добраться. Численность терморегуляторов и данные вырабатываемой мощности имеют прямую зависимость от размеров подключаемой обогревающей системы.
Наиболее простая – электромеханическая система

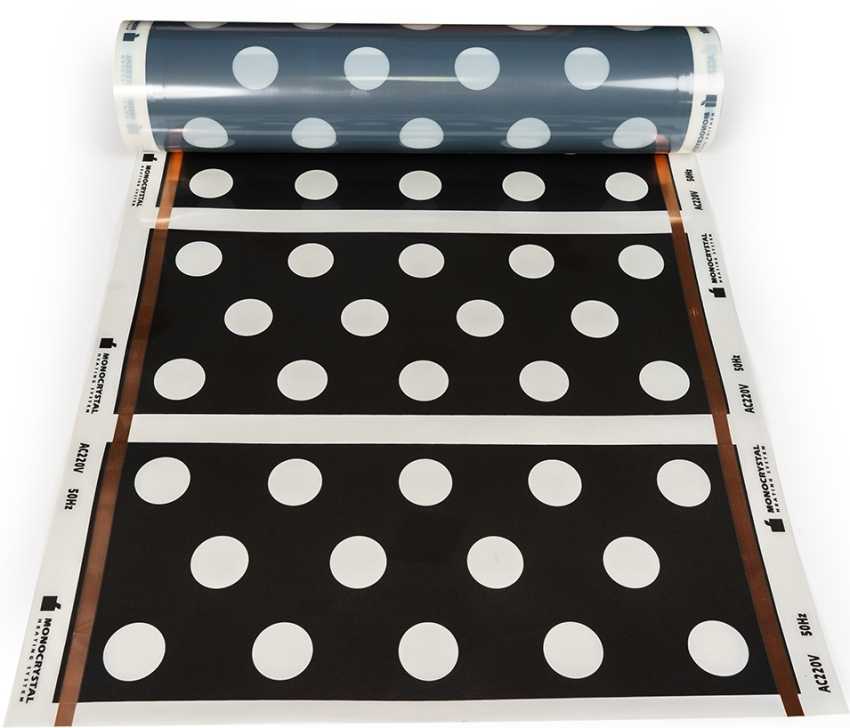

Теплый пол инфракрасный пленочный Monocrystal
Компания Monocrystal располагается на Украине и является единственным производителем ИК полов на территории СНГ. Благодаря южнокорейским технологиям, которые используются в процессе изготовления ИК пленок, продукция от этого бренда заняла уверенную позицию на строительном рынке.
Основное отличие моделей Monocrystal заключается в том, что в них отсутствует серебряная паста. Для достижения необходимого электрического контакта продукция от украинского бренда оснащается более толстой прослойкой углеродной пасты. Таким образом, достигается стабилизация между медной шиной и нагревательным устройством.
Рассмотрим основные технические характеристики ИК полов Monocrystal:
ширина пленки – от 30 до 60 см;
Специальная графитовая пленка под плитку — выпускается украинским предприятием «Монокристалл»
- шаг – 20–25 см;
- питается от электрической сети со стандартным напряжением (220В);
- максимальный показатель мощности – до 200 Вт/м²;
- максимальная температура нагрева материала достигает 50°C.
Эксплуатационный срок ИК пленки от производителя Monocrystal составляет 10 лет. Модельный ряд включает в себя следующие разновидности: линейная, перфорированная, сплошная. Перфорация организовывается для совместимости с плиточным напольным покрытием. Пленочные теплые полы под плитку пользуются широкой популярностью у покупателей.
Лучшие стержневые тёплые полы
В погоне за созданием благоприятного микроклимата в квартире или доме производители выпускают новинки инфракрасного греющего оборудования – стержневой или карбоновый, как его называют в обиходе мастера, теплый пол. Рассмотрим подробнее популярные модели, которые заслужили место в рейтинге, благодаря положительным отзывам, качеству и сроку эксплуатации.
Unimat Boost-0100
| Параметры | Характеристики |
|---|---|
| Средняя мощность | 133 Вт |
| Макс.мощность потребления | 160 Вт/м² |
| Площадь обогрева | до 0.83 м² |
| Ширина термоматов | 83 см |
| Длина термоматов | 100 см |
| Холодный кабель | 1.5 м |
| Номинальное напряжение | 230В |
| Защита от перегрева | есть |

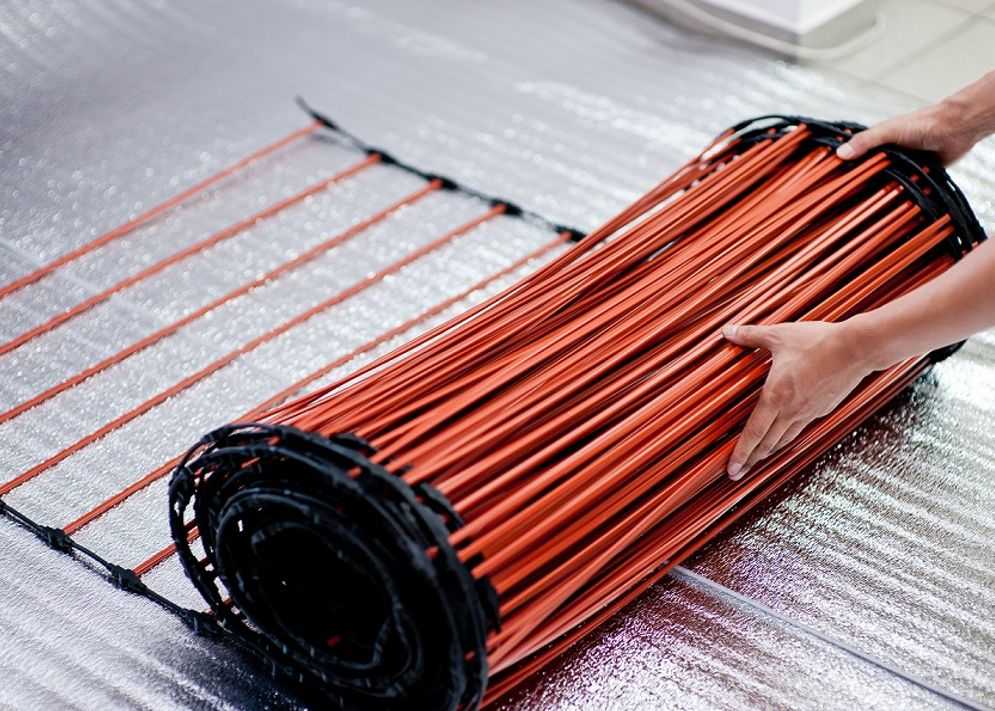

Популярная стержневая пленка имеет функцию саморегуляции, благодаря которой конструкция не перегревается и экономит электричество. Подходит под ламинат, линолеум, ковролин, паркет, плитку и керамогранит. При финишном покрытии пола можно ставить габаритную мебель. Применяются в холодных и влажных помещениях, в том числе на балконах и первом этаже.
Unimat Boost-0100
Достоинства:
- полная саморегуляция мощности;
- экономичный;
- не сушит воздух;
- нейтрализует неприятные запахи;
- срок службы – 20 лет.
Недостатки:
- обгорают контакты в некоторых «подвижных» местах;
- быстро выходит из строя в ванной комнате.
Средняя цена – 3000 рублей.
REHAU SOLELEC
| Параметры | Характеристики |
|---|---|
| Потребляемая мощность | 320 Вт |
| Удельная мощность | 160 Вт/м² |
| Расчет обогрева площади | 2 м² |
| Размер термоматов | 400 х 50 см |
| Длина холодного кабеля | 4 м |
| Номинальное напряжение | 230В |
| Огнеупорность | есть |

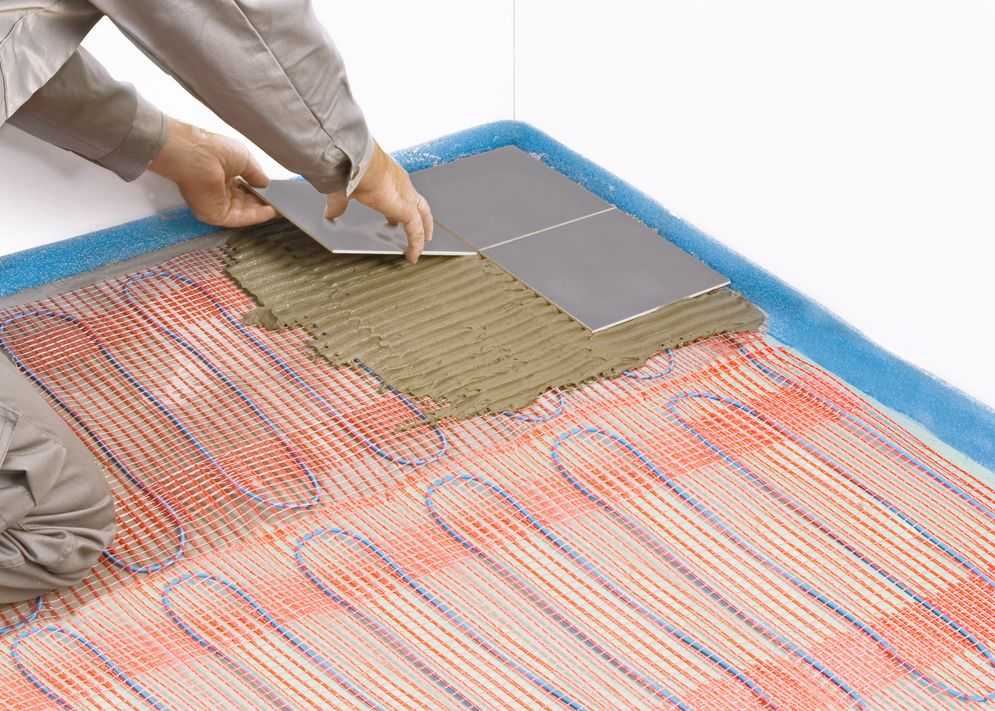

Мощная нагревательная пленка применяется только под плитку/стяжку. Возможно для всех типов помещений. Двухжильный кабель гарантирует быстрый и равномерный обогрев помещения. Система может использоваться, как дополнительным, так и основным отоплением.
REHAU SOLELEC
Достоинства:
- тефлоновая изоляция;
- наличие терморегуляторов;
- механическая прочность;
- огнеупорность (самозатухание);
- применение в помещениях с повышенной влажностью.
Недостатки:
- не для всех видов покрытий;
- цена выше среднего – от 9000 рублей.

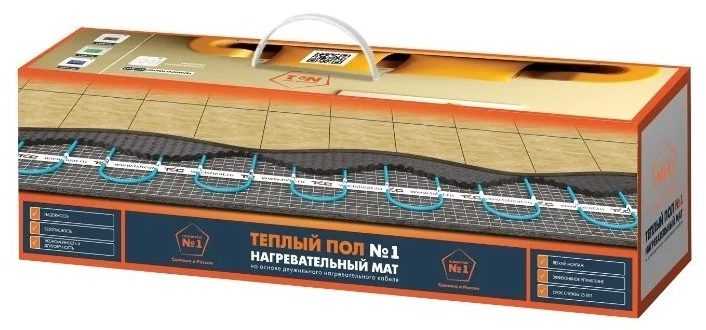

Теплый пол №1 ТСП-150-1.0
| Параметры | Характеристики |
|---|---|
| Средняя мощность | 150 Вт |
| Макс.мощность потребления | 150 Вт/м² |
| Площадь обогрева | 1 м² |
| Ширина мата/пленки | 50 см |
| Длина мата/пленки | 200 см |
| Холодный кабель | 2.5 м |
| Рабочий ток | 0.68 А |
| Экранированный | да |
Система обогрева идет в комплекте с необходимыми деталями для монтажа. Применяется под стяжку и плитку. Подходит для любых помещений, при условии установки в плиточный клей, в качестве дополнительного источника тепла в квартирах с центральным отоплением.
Теплый пол №1 ТСП-150-1.0
Достоинства:
Недостатки:
не выявлены.
Warmstad WSM
| Параметры | Характеристики |
|---|---|
| Потребляемая мощность | 180 Вт |
| Удельная мощность | 150 Вт/м² |
| Расчет обогрева площади | до 1.2 м² |
| Размер термоматов | 240 х 50 см |
| Длина холодного кабеля | 2 м |
| Номинальное напряжение | 230В |
| Заземление | есть |
Модель нагревательного мата имеет широкую востребованность на рынке строительных материалов. По мнению покупателей, его легко монтировать под плиточный клей, а элементы нагреваются с огромной скоростью. Подходит под линолеум, ламинат, паркет и ковролин.
Warmstad WSM
Достоинства:
- быстрая и легкая установка;
- тефлоновая изоляция;
- подходит для деревянных полов.
Недостатки:
небольшой срок службы – 10 лет
Стоимость – 1900 рублей.
Теплолюкс Express
| Параметры | Характеристики |
|---|---|
| Макс. площадь обогрева | 5.04 м² |
| Потребляемая мощность | 560 Вт |
| Размер мата (дХш) | 280 х 180 см |
| Длина холодного кабеля | 2.5 м |
| Номинальное напряжение | 230В |
| Экранированный | да |
| Температура эксплуатации | 12-20 °С |
Оборудование является мобильным решением обогрева всех жилых помещений. Система прогревает напольное покрытие до оптимальной и комфортной температуры человеку, не допуская повышенной нагрузки на сеть. В инструкции по эксплуатации представлены рекомендации по раскладке матов под ковер.
Теплолюкс Express
Достоинства:
- не требует сложного монтажа;
- прогревает всю площадь в течение часа;
- безопасен в эксплуатации;
- надолго сохраняет тепло.
Недостатки:
- маленький срок службы;
- относительно высокая цена – 9500 рублей.
Особенности монтажа пленочного теплого пола
Главный нюанс установки инфракрасного теплого пола – это правильная оценка возможностей электросети. Если пленочная или стержневая система монтируется в качестве дополнительного источника тепла, то для ее подключения обычно хватает обычной розетки. Электроэнергии она потребляет порядка 100–200 Вт/м2. Для пары квадратов на полу в детской или ванной комнате мощности в имеющихся розетках вполне хватит.

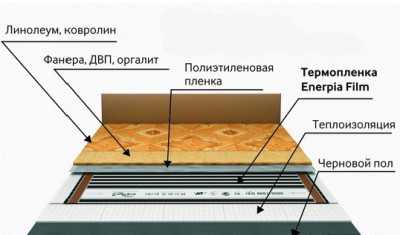

ИК пол под плитку или линолеум
Но если ИК пленка или стержни укладываются как основное и единственное отопление, то для них придется прокладывать от электрощита отдельную линию. И для дома даже небольшого размера с площадью 100–150 м2 потребуется порядка 20 кВт потребляемой мощности. А есть ли они в наличии?
На частные коттеджи обычно выделяется до 15 кВт. Если вынуждено придется с энергетиками согласовывать увеличение выделенных киловатт, то это – масса потраченного времени и дополнительных затрат.
Но без наличия достаточной мощности монтаж инфракрасного напольного подогрева выполнять нельзя. Это не установка пластиковых окон, для которых не требуется получать разрешения. С электрическим ИК-полом все обстоит несколько сложнее. Например, те же принудительная вентиляция или скважный насос в частном доме устанавливаются без согласований. А вот для мощного теплого пола рассматриваемого вида вероятней всего потребуется получать ТУ на дополнительные киловатты.

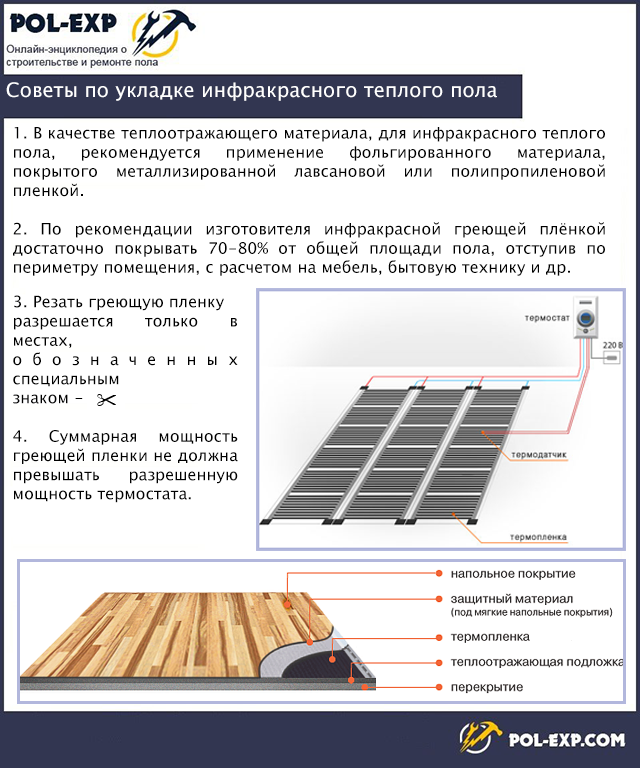

Пошаговая инструкция укладки теплого пола
Монтаж напольной инфракрасной системы отопления производится в шесть шагов:
- На выровненное черновое основание настилается фольгоизол или аналог.

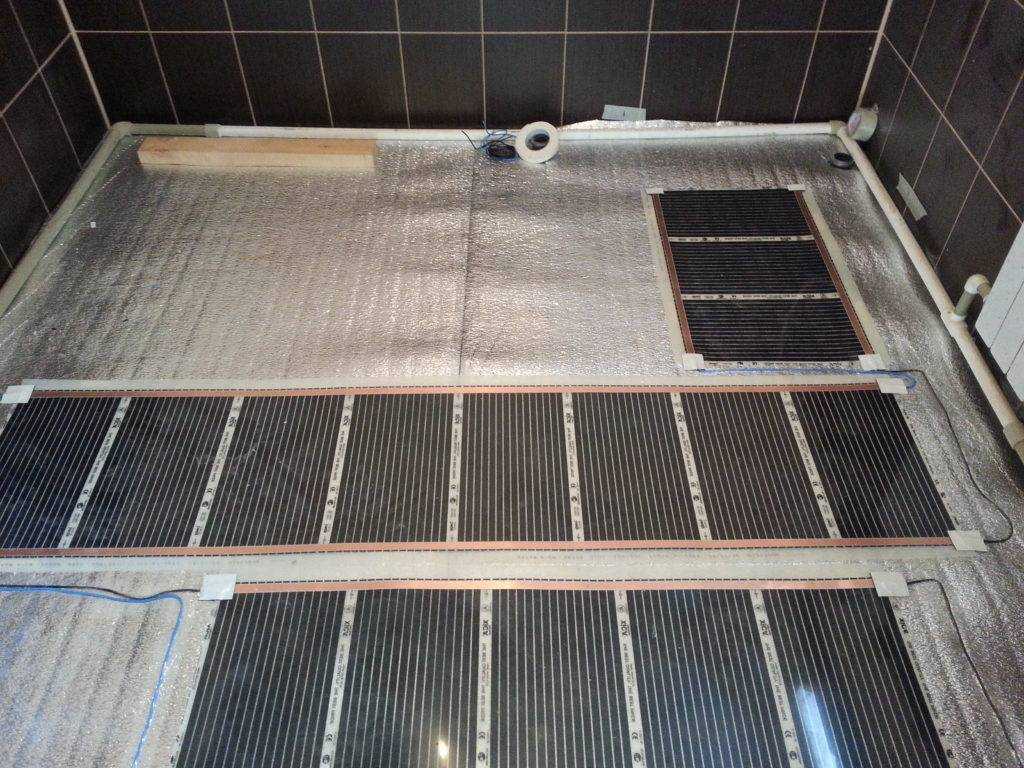

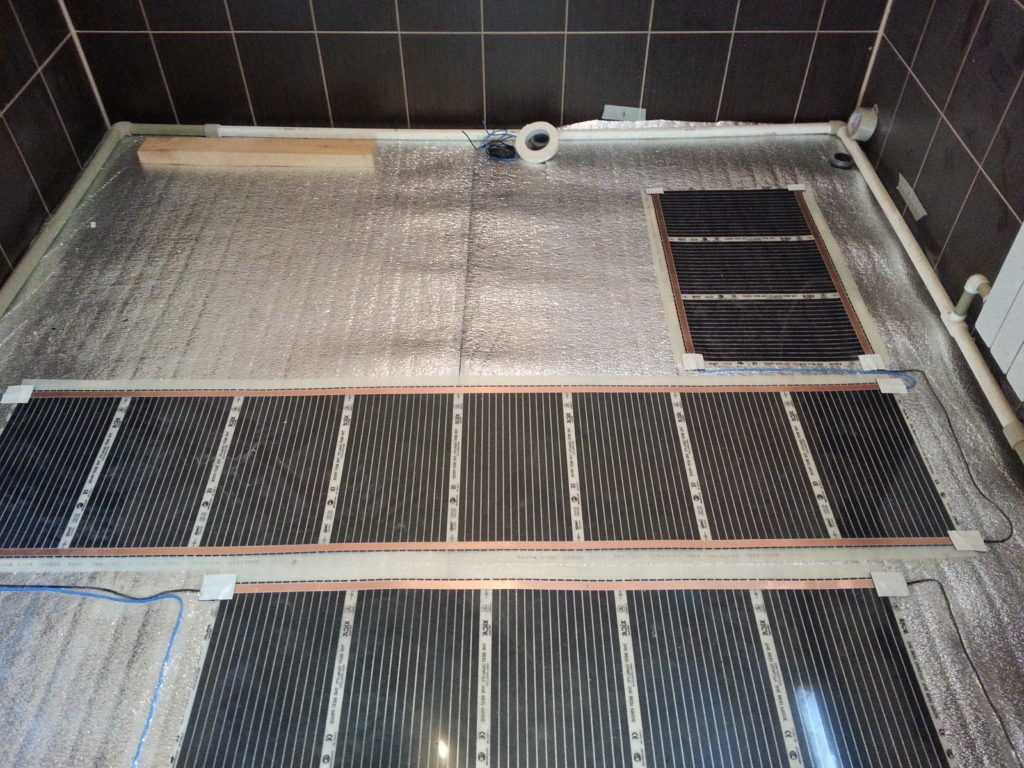

- На активной площади (где требуется обогрев) раскладывается пленка или стержни.
- Выполняется обвязка нагревательных элементов с помощью проводов и специальных клемм.
- Монтируются терморегулятор на стене и датчик температуры на полу, а потом все вместе соединяется в единую систему с подключением ее к электросети.
- Проводится проверка работоспособности обогревателя.
- Осуществляется укладка напольного покрытия.

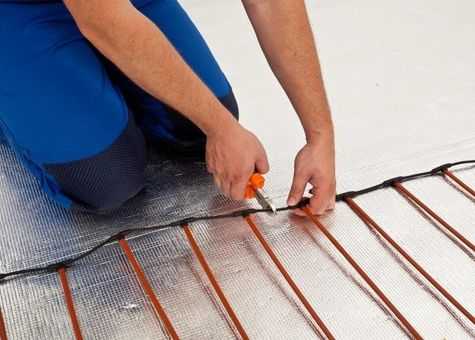

ИК пленка от рулона отрезается исключительно поперек полосы в специально обозначенных на ней местах. Повреждение карбоновых элементов допускать нельзя. И клеммы в точках подсоединения проводки обязательно следует закрыть битумной изоляционной лентой.
При правильной установке пленочный теплый пол абсолютно безопасен. Если клеммы подсоединены, обжаты и закрыты изоляцией как следует, то риск коротких замыканий минимален. Нагрев самих карбоновых элементов осуществляется лишь до 30–45 0С, максимум до 60 0С. Расплавить или поджечь что-либо они не способны.
Схема подключения теплого пола
Декоративное покрытие инфракрасного пола

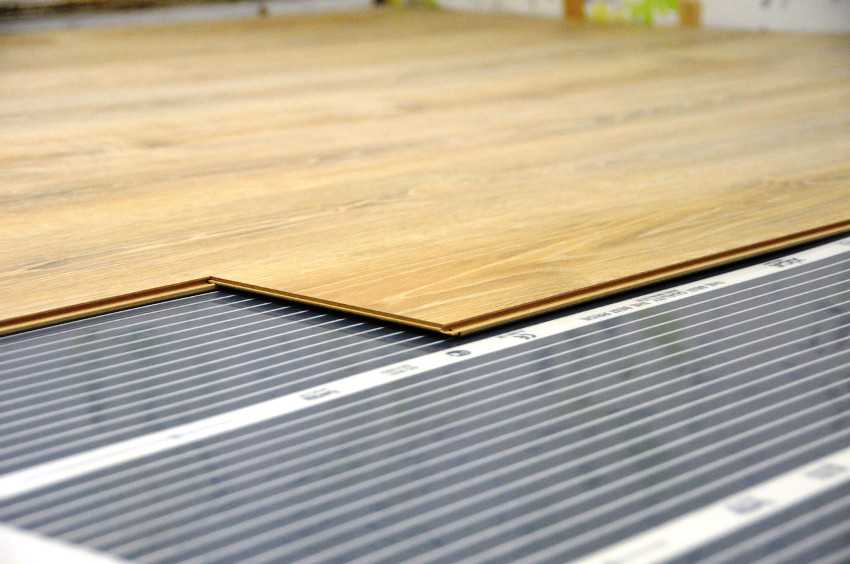

Сразу же после проверки работоспособности инфракрасного пленочного теплого пола, его необходимо укрыть полиэтиленовой пленкой, толщиной 150-200 микрон. Вне зависимости от напольного покрытия, она будет защищать нагревательные элементы от попадания воды во время влажной уборки. Инфракрасная пленка укладывается с нахлёстом 15-20 см. и фиксируется по всей длине скотчем. Плёнку надо стелить поперёк полос тёплого пола по всей площади комнаты.
Если у вас запланирована укладка ламината и паркета, то её можно проводить прямо поверх гидроизоляции, согласно инструкции по монтажу.
Дополнительная подготовка необходима, если вы решили укрыть ИК тёплый пол мягким напольным покрытием: линолеум, ковролин. Перед этим требуется организовать твёрдое основание. Для этого лучше всего использовать фанеру, толщиной 6-8 мм. Укладывать её надо вплотную, без просветов и зазоров. При этом, листы фанеры не крепятся к полу, а только фиксируются между собой специальным армированным скотчем. После выполнения этой работы, можно положить мягкое напольное покрытие.
Продолжительность работ по устройству инфракрасных тёплых полов, без выравнивания чернового пола, занимает не более одного рабочего дня. И то, если эту работу будет выполнять неподготовленный человек. Но по результатам, вы обогатитесь бесценным опытом. При этом сэкономите неплохие деньги. Ведь за такую работу, мастера отделочники запросят около 500 р/м2. А с приобретённым навыком, вы сможете и заработать впоследствии.
Разновидности инфракрасных пленок

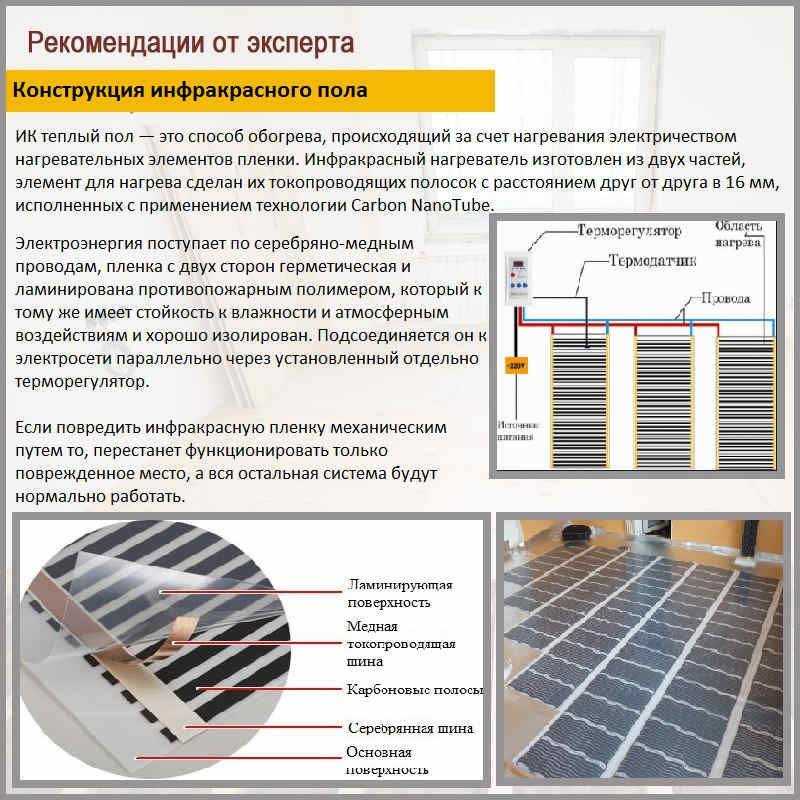

С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.
Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:
высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);
По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева
- низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
- универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.
Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:
- углеродные;
- биметаллические.
Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:
со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;
Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами
- со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
- с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.
В случае необходимости всегда можно обратиться к специалистам, которые помогут подобрать необходимую систему для конкретного случая. А также рекомендуется перед приобретением, почитать на профильных форумах соответствующие отзывы. Пленочные теплые полы – инновационное решение для любой комнаты, позволяющее достичь максимального комфорта.
Особенности углеродных и биметаллических ИК пленок

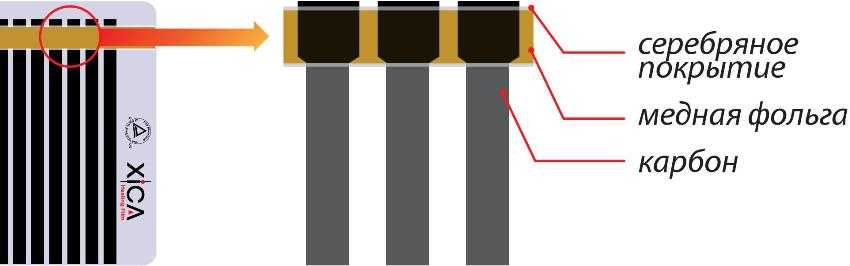

Углеродные пленки, используемые для организации подогрева в полу, являются более дорогостоящими. Нагревательные элементы в такой системе выполняются из специального углеродного материала, который отличается волокнистой структурой. В некоторых случаях они снабжаются защитным слоем из графита. Напыление из этого материала способствует увеличению прочностных характеристик системы, а также влияет на продолжительность ее эксплуатационного срока.
Основа материала представлена лавсановой пленкой. Пленочный инфракрасный пол из углерода монтируется на горизонтальные и вертикальные поверхности.
Схема биметаллической инфракрасной пленка для отопления
Биметаллический ИК пленка отличается от карбоновой тем, что имеет нагревательные элементы, состоящие из двух металлических прослоек (алюминиевой и медной). В качестве основы для материала используется двойная полиуретановая пленка, которая обладает хорошей эластичностью.
Установку биметаллической системы усложняет тот факт, что к системе нельзя подключать заземлитель. А также биметаллическая конструкция является несовместимой с керамическим напольным покрытием. Она относится к низкотемпературной разновидности, поэтому ее рекомендуемый уровень нагрева не превышает 27°C.
Немного о монтаже ИК пола пленочного типа
Монтаж пола непростой и требует обязательной проверки электросети. Всю проводку тщательно проверяют и только после этого можно задумаются о приобретении материала

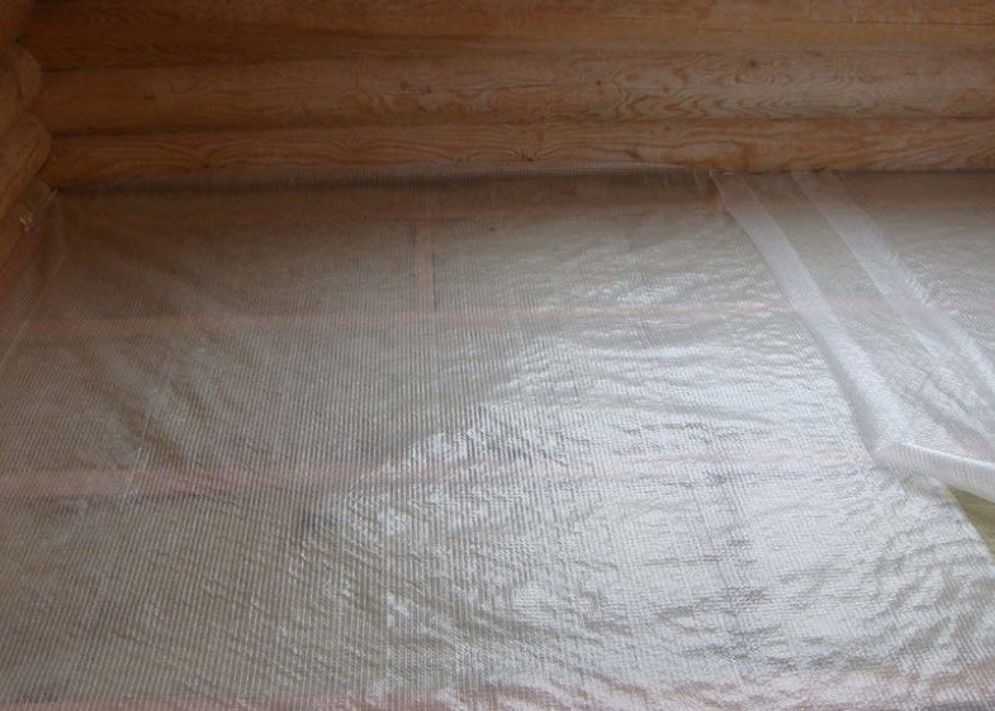

Особое внимание хочется обратить на специальную подложку под систему. Подложка должна иметь обязательное заземление
Она имеет ряд функций:
- Повышенная термоизоляция.
- Герметичность.
- Прочность.
- Не горючесть.
На форумах можно встретить совет заменить подложку простой строительной фольгой, но это неправильно. Подложка выполнена из специального фольгированного материала, который препятствует проникновению инфракрасного излучения подпол. Так тепло будет попадать только направленно в дом. Крепится подложка специальными клеммами и шпагатом. Подложка предполагает укладку специального утеплителя между ней и основным полом. Это необходимо для создания теплового зазора и спасает от возможных возгораний проводки. Подробнее о том, как укладывается подложка и вся система целиком, поговорим в следующей статье.Продается подложка вместе с системой ИК пола и приобретать ее лучше того же производителя.
Основные этапы монтажа включают в себя:
- Составление чертежа.
- Укладку по чертежу.
- Монтируется подложка с повышенной термоизоляцией.
- Раскатывается пленка.
- Сверху укладывается еще слой термоизоляции.
Можно стелить основное покрытие: ламинат, ковролин и т.д.
Рассмотрев основные за и против ИК системы обогрева полов, можно сказать, что применение в деревянных домах возможно, но только используя подложку и с полным порядком в электросистеме. А какой из вариантов лучше подходит для дома, нужно решать индивидуально.
Виды терморегуляторов
- Электромеханические. Наиболее простая система. Надежная и недорогая.
- Электронные. Отличаются удобством в управлении и высокой точностью.
- Программируемые. Этот вариант дорогостоящий и представлен сложными приборами. Но тем интереснее его использование, позволяющее создавать различные усложненные алгоритмы для последующих действий системы отопления. Конкретно этот вариант советуют применять в квартирах и в загородных жилых строениях.
Если же речь идет о промышленных сооружениях или технических, а также нежилых помещениях: ванных комнатах, балконах, лоджиях, то здесь вполне подойдет механический термостат. Месторасположение термостата выбирается произвольно. Чаще всего его располагают на стене так, чтобы было удобно до него добраться. Численность терморегуляторов и данные вырабатываемой мощности имеют прямую зависимость от размеров подключаемой обогревающей системы.
Наиболее простая – электромеханическая система
Особенности монтажных работ
И напоследок – несколько советов по проведению монтажа системы ИК подогрева:
влажность в помещении, где производятся работы, должна быть не более 60%;
монтаж ИК полов производится при температуре 0 градусов и выше;
термопленка даже для проверки должна подключаться к сети только в развернутом состоянии – в рулоне ее подключать нельзя;
если пленка была повреждена в месте пролегания графитового (черного) слоя, то место повреждения обязательно изолируется в двух сторон;
термодатчик нужно подключать так, чтобы в случае необходимости его можно было легко заменить;
если в квартире случился потоп, то полы важно срочно отключить и не использовать, пока они не просохнут.

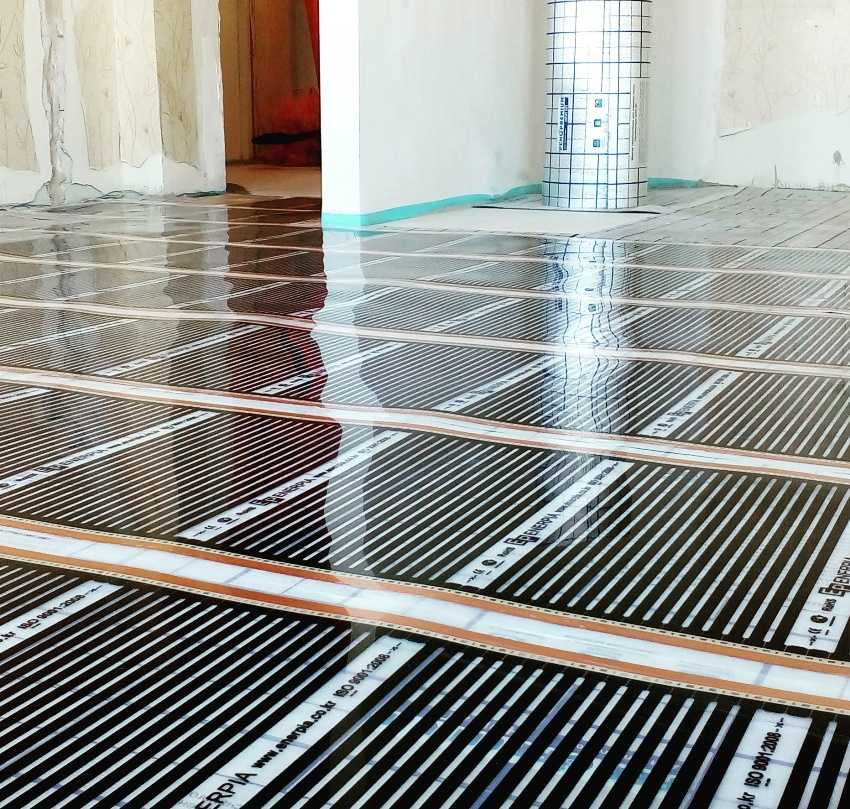

Инфракрасный теплый пол
Если система ИК нагрева полов была подключена правильно, то прослужит десятилетия
Все работы важно проводить внимательно и аккуратно – только в этом случае можно получить желаемый результат!
Принцип работы обогрева теплым ИК-полом
Большинство используемых на российском рынке пленочных материалов для организации теплого пола имеют южнокорейское или отечественное происхождение.
Разберемся в принципах функционирования ИК теплого пола. Работа конструкции во многом напоминает действие Солнца. При подключении к сети электрический ток начинает движение по теплопроводящим волокнам рабочей поверхности теплого пола. В результате возникают инфракрасные лучи, сила которых направлена на предметы, располагающиеся в доступных зонах. То есть тепло передается мебели, человеку, другим предметам, которые попадают в область видимости ИК-лучей.
Пленочный пол можно успешно использовать в качестве основного отопления квартиры или дома, однако при этом необходимо, чтобы не менее 70% пола были покрыты этим материалом.
Другие типы обогревательных приборов осуществляют нагрев по другому принципу. Сначала тепло передается воздушным массам, после чего переносится на предметы вокруг. При этом ламинат практически не нагревается. Даже при высоких температурах нагрев полового покрытия происходит очень медленно. Из-за этого много энергии тратится впустую.
Инфракрасная пленка поставляется в рулонах, ширина материала может составлять от 50 до 100 мм, а цена во многом зависит от характеристик и популярности бренда.
Инфракрасная конструкция пола позволяет быстро прогреть все предметы и человека, находящегося в помещении. За короткий временной промежуток обеспечиваются комфортные условия нахождения в комнате. При этом потери энергии минимальны, так как все ресурсы идут на полезный обогрев. Вы будете платить исключительно за свой нагрев, а не подогрев воздуха.
Если центральная отопительная система по какой-то причине вышла из строя, но электрическая энергия в дом поступает, с помощью теплого пола удастся поддерживать в жилых помещениях если не комфортную температуру, то приемлемую для нормальной жизни и защиты от переохлаждения.
Пленочные конструкции можно установить в любых помещениях. Они уместны для использования в домах, школах, офисах и других заведениях. В любое время года вы сможете самостоятельно включить и отключить систему вне зависимости от магистральных линий, поэтому многие пользователи начинают переходить на такую систему отопления.
Монтаж стержневого пола
Работу начинают с определения места крепления терморегулятора. Он должен располагаться доступно, идеально — рядом с выключателем. При монтаже пола во влажных помещениях, устройство выносят в другую комнату.
Подготовительные работы
Первый этап работы заключается в подготовке чернового пола. При наличии цементной поверхности ее следует очистить и выровнять, в противном случае, необходимо сделать заливку бетонной стяжки. После застывания раствора и очистки укладывают гидроизоляцию(полиэтиленовую пленку) и утеплитель.
Теплоизолятор не должен иметь фольгированный слой, поэтому идеальным будет изолон с отражающей стороной из полипропилена или лавсана. Чтобы уменьшить теплопотери, вдоль стен проклеивают демпферную ленту.
Установка системы
Предварительно нарезанные на полосы нужной длины маты расстилают на слой теплоизоляции, от стен на расстоянии 15 см. Они не должны накладываться один на другой, следует делать небольшой отступ между ними.
Изделие фиксируют к теплоизоляционному материалу скотчем. Между собой полотна соединяют специальным проводом из комплекта.
Для лучшего схватывания клея или бетонного раствора с черновой основой, в утеплителе лучше сделать небольшие окошки в шахматном порядке.
Подключение пола
Следующий этап монтажа – соединение электрической схемы:
- Кабель зачищают в местах разреза на 1 см.
- На зачищенный конец кабеля устанавливают контакт и зажимают клещами.
- Соединяют его со вторым контактом. Делают это путем пропускания провода сквозь термоусадочную трубку, подведения и фиксации его к клемме. Предварительно с кабеля снимают изоляцию.
- Затем термоусадочную трубку прогревают феном.
- Производят сборку всей системы.
- Следующий этап – размещение температурного датчика. Его лучше устанавливать в гофротрубе. Для этого в слое утеплителя делают углубление, в которое помещается гофру с датчиком внутри. От прибора протягивают кабель и подсоединяют к терморегулятору.
- Провода, идущие от стержневого пола соединяются с клеммами терморегулятора.
- На этом, подключение стержневого теплого пола завершено, и следует проверить его в работе. Систему включают на несколько часов, возможно оставить пол включенным на сутки.
Финишное покрытие
Самым распространенным финишным покрытием для данного вида пола является плитка, хотя возможна укладка линолеума или дерева. Для монтажа поверхность матов покрывают стяжкой — цементной или эпоксидной смесью с добавками. Толщина слоя, плюс плиточный клей должна составлять не менее 2 см. Для придания прочности рекомендовано на нагревательную конструкцию укладывать арматурную сетку, поверх которой заливают раствор. Включают систему только после полного высыхания раствора.
Для монтажа на карбоновые теплые полы подходит керамическая плитка или натуральный камень. Оптимальный размер 30 Х 30 см. Клеевой слой должен составлять 6-8 мм.
