Пошаговая инструкция: «Как паять холодный неон»?

Отрежте нужный вам кусок неона.

Зачистим один конец неонового провода. Сначала, нужно снять основную защиту. Затем аккуратно уберите прозрачную изоляцию. Будьте внимательны, нельзя повредить два тоненьких проводка под прозрачной изоляцией, которые обвивают центральный стержень. Теперь скрутите тонкие проводки.

Зачищенный кусок холодного неона.

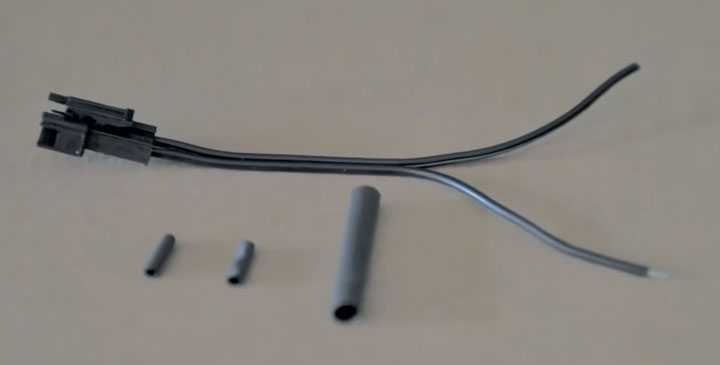

На оба провода питания наденьте термоусадочную трубку.

Термоусадочная трубка — это такая специальная трубка, которая при нагреве сильно уменьшается в размерах и изолирует оголенные провода, защищая их от внешнего воздействия и усиливает прочность соединения. Продается термоусадочная трубка во всех строительных магазинах или магазинах радио-электроники.

Термоусадоочная трубка надета на провода питания.

Теперь просто припаяйте контакты холодного неона и питания друг к другу соотвественно. Сначала паяем первый провод.

Затем второй провод. Готово!

Надвиньте термоусадочную трубку на только что спаянные нами контакты.

Термоусадочная трубка надета на контакты.

Теперь её необходимо нагреть. Для этого можно использовать промышленный фен (хотя он навряд ли у вас есть) или обыкновенную газовую зажигалку. Слегка поводите пламенем по термоусадочной трубке надетой на контакты, пока она не начнет плотно облегать контакты. Обычно для этого достаточно 2-3 секунд.

Возьмите еще один кусок термоусадочной трубки уже диаметром побольше, и закройте им место соединения проводов.

Еще раз нагрейте трубку зажигалкой или феном.

Готово!

Все готово! Теперь вы знаете как паять холодный неон..

В следующей статье мы расскажем о том, как еще можно спаять холодный неон, а также о том, как соединить два отрезка неона разного цвета между собой.

Напоминаем, что у нас вы можете купить холодный неон с доставкой в любой город России почтой. Получить бесплатную консультацию вы можете, задав нам свои вопросы через кнопку обратной, связи с левой стороны сайта, написав нам на электронную почту или позвонив по телефону.

При организации подсветки возникает необходимость в подсоединении к инвертору неонового шнура определенных размеров. Так как продается он метражом, необходимо отрезать от мотка соответствующий кусок. Сделать это можно, но при соблюдении определенных правил.

Для выполнения мероприятия понадобится острый канцелярский нож. В первую очередь от шнура отсоединяется инвертор. Далее ножом отрезается кусок нужной длины – это очень просто. А вот после предстоит очень сложная и кропотливая работа – зачистка проводов для подсоединения к инвертору.

Самостоятельное подключение

Для работы потребуется приготовить сам шнур, паяльный набор, термоусадку и инвертор.

После этого необходимо выполнить следующие действия:

Осторожно срезать первый слой защитной ПВХ пленки. При помощи зажигалки аккуратно удалить вторую оболочку

Зачистить и развести в стороны два медных провода. На этом этапе нужно быть осторожным, так как проводки очень хрупкие и легко ломаются. Зачистить при помощи острого ножа основной провод (жирный) от люминофора. Используя паяльник, залудить жирный провод, тонкие проводки и проводку для подключения к инвертору. Припаять проводку сначала к самому толстому, а затем и к двум тонким проводам. Соединить провода от неонового шнура с проводкой инвертора (полярность не принципиальна). Подключить инвертор к источнику питания на 12 Вольт. Красный провод на минус, черный – на плюс.

Полезно! Если хочется, чтобы подсветку можно было выключать и включать, то подойдет простой трехконтактный выключатель.

После этого можно проверить работоспособность подсветки, и разместить ее в нужных местах. Если шнур используется для освещения днища машины, то удобнее и надежнее всего зафиксировать неон при помощи обычных хомутиков.

Профилактические меры

Предупредить заиливание либо засорение песком шахты скважины почти невозможно, так как подпочвенные источники все время приносят с собой органические и неорганические фрагменты. Но принять меры по снижению загрязнения необходимо.

Первым делом обезопасьте скважину от попадания в нее мусора извне. Для этого понадобится закрыть выход шахты, к примеру, листовой жестью, пластиковыми и деревянными крышками. Такие покрытия несложно изготовить самостоятельно, но можно найти подходящие элементы в продаже.

Продлить эксплуатационный срок скважины возможно при следовании нескольким простым правилам использования:

• Проводите бурение в соответствии с технологическими правилами, а по его окончании незамедлительно промойте шахту до полного очищения жидкости.
• Проверяйте, не потеряла ли герметичность обсадная труба, и не поврежден ли фильтрующий элемент.
• Регулярно очищайте фильтрационное устройство, а при износе, замените его.
• Оградите источник от попадания поверхностных вод и загрязнений посредством кессона, оголовка. Можно загерметизировать верх обсадной трубы, но это временное решение.
• Подберите подходящее напорное оборудование с учетом дебита источника. Не рекомендуется применять для откачки вибрационный насос. В процессе вибрации всегда возникают мини-обвалы песка и органических соединений. Такую технику лучше использовать для прочищения.

Скважину нельзя оставлять без водозабора. Идеальный эксплуатационный режим – каждодневный забор нескольких десятков либо сотен литров жидкости. Его можно обеспечить при постоянном проживании в доме. Если это по каким-то причинам не получается, потребуется систематически, хотя бы раз в два месяца забирать не меньше 100 литров жидкости.

Что такое холодный неон

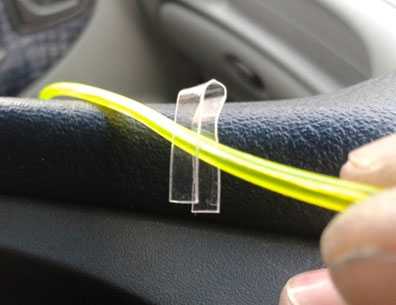

Неоновый шнуры для авто представляют собой провода из меди, покрытые люминофором (веществом, которое начинает светиться рассеянным светом под влиянием переменного электрического поля). Поверх люминофора идет обмотка из двух дополнительных медных проводов меньшего сечения. Чтобы надежно защитить изделия этого типа от влияния окружающей среды или повреждений, кабель закрывается слоем ПВХ изоляции и затем цветной ПВХ пленкой.

Светящийся шнур является самым популярным среди автовладельцев, так как с его помощью можно быстро оформить как салон авто, так и внешние части (например, днища). При этом изделие не требует мощного источника питания (можно даже запитать от обычных батареек). Кроме этого гибкому неону можно придать любую форму, поэтому полет фантазии не ограничен только прямыми линиями.

Еще один положительный момент – в отличие от привычных светодиодных гирлянд, холодный неон обеспечивает свечение по всей длине провода на 360 градусов вокруг своей оси, а не точечно. Таким образом, свет получается ярким и виден издалека.

Однако, перед тем как купить шнур для отделки салона (и тем более кузова машины) стоит обратить внимание на букву закона. Дело в том, что существует ГОСТ под номером 8769-75, в котором указано, что при установке дополнительного освещения в авто допускается использование только белых и желтых светодиодов

На днище машины можно установить любую подсветку, однако она должны быть направлена строго вниз. Если инспектор ГИБДД сочтет, что выбранные красные или синие светодиоды выглядят как «маячки», то в этом случае можно лишиться прав на вождение авто сроком до 1 года. Поэтому лучше подобрать изделия для внутреннего обустройства подсветки.

Общие сведения о холодном неоне

Холодный неон изготавливается в виде гибкого светящегося провода. Он также известен под названием электролюминесцентного провода и гибкого неона. Физические качества практически такие же, как и у обычного кабеля.

Энергопотребление холодного неона очень низкое. Для питания используется сеть с низким напряжением 12В или батарейки. Две пальчиковые батареи обеспечивают свечение трехметрового холодного неона в течение нескольких часов. Он обладает высокой водонепроницаемостью и абсолютно безопасен в эксплуатации. Свечение гибкого неона происходит по всей длине и по всей окружности на 360 градусов. В этом заключается его основное преимущество перед светодиодными лентами, световой поток которых распространяется в виде прерывистых точек и ограничен 120 градусами.

Устройство и принцип работы холодного неона очень простое. По своей сути он является таким же проводом. Центр неона состоит из медного проводника, покрытого электролюминофором и по которому проходит ток. Поверх него выполнена намотка очень тонких медных проводков. Получается общая конструкция, состоящая из двух слоев. Прохождение тока по медным тонким проводкам приводит к возникновению в центральном проводе слабого магнитного поля, под действием которого электролюминофор начинает светиться. Такое свечение получило название эффекта электролюминесценции.

Гибкий неон как с ним работать и как подключить?

ВНИМАНИЕ!
Перед монтажом проверьте, пожалуйста, работу гибкого неона. Поврежденные во время монтажа сегменты неона обмену и возврату не подлежат!

• Монтаж гибкого неона должен выполняться только квалифицированным специалистом.

• Перед монтажом или проведением любых работ с гибким неоном отключите электропитание.

• Не включайте питание до завершения установки.

• Строго соблюдайте требования приведенные ниже!

• Гибкий неон должен транспортироваться и переноситься в смотанном виде.
• Не разматывайте гибкий неон до его фиксации, чтобы не подвергать излишним механическим нагрузкам.
• Разматывание производиться на ровной поверхности, непосредственно перед фиксацией на место установки.
• Не допускайте трения о землю или другие поверхности.

Для безопасного использования гибкого неона соблюдайте следующие требования:

Если гибкий неон загрязнен или подвергался воздействию влаги, то монтаж и эксплуатацию можно осуществить только после очистки и проверки состояния гибкого неона по всей его длине.

Для подключения применяйте только специально разработанные кабели питания с коннекторами нашей марки. Соблюдайте полярность подключения.

Используйте только комплектующие, идущие в поставке с гибким неоном, или совместимые аксессуары, описанные в инструкции.

Для герметизации используйте только нейтральный герметик для ПВХ материалов.

Перед включением убедитесь, что все соединения герметичны  электрически изолированы.

Во избежания утечки тока или короткого замыкания, не допускайте загрязнения поверхности и мест соединения и подключения.

Убедитесь, что продукт устанавливается на жесткой и неподвижной поверхности.

Не накрывайте гибкий неон, не используйте в закрытых пространствах, не располагайте отрезки неона вплотную друг к другу, обеспечьте свободную циркуляцию воздуха.

Не подвешивайте и не закрепляйте что-либо на неоне.

ВНИМАНИЕ!

Не включайте гибкий неон в катушке на время более 1 минуты. Это приведет к перегреву гибкого неона и изменению его параметров и преждевременному отказу.

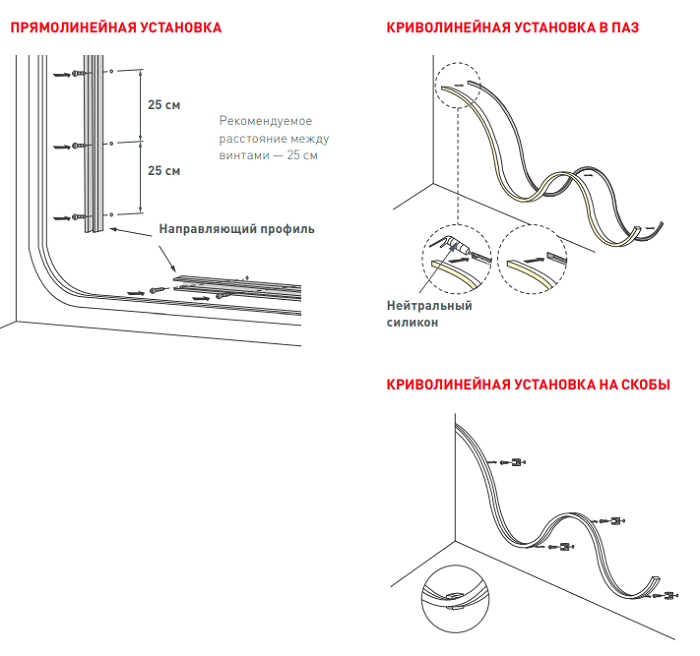

На фото показано как крепить гибкий неон

Монтаж гибкого неона

1. Отмерьте и отрежьте гибкий неон требуемой длины. Разрезать неон можно только в обозначенных местах, кратно шагу резки.

2. Со стороны, где не будет подаваться питание, нанесите на торец гибкого неона герметик. Нанесите достаточное количество герметика на внутреннюю поверхность заглушки и наденьте заглушку на неон.

3. Со стороны подачи питания, вставьте штыревой коннектор острой стороной в проводники на срезе гибкого неона. Нанесите на торец гибкого неона и во внутрь коннектора достаточное количество герметика и наденьте коннектор кабеля питания на неон. Следите за тем, чтобы штыри попали в гнезда коннектора. Подождите до полной полимеризации герметика.

4. Закрепите держатели или фиксирующий профиль в месте установки при помощи винтов или шурупов. Зафиксируйте неон в держателях.

5. Проверьте правильность и надежность всех выполненных соединений, убедитесь что соединения герметичны и электрически изолированы.

6. Включите питание и проверьте работу гибкого неона.

Как подключить гибкий неон?

Вопрос о том, как подключить гибкий неон, относится к числу весьма актуальных. Отметим существование нескольких вариантов подключения. Выбор того или иного определяется условиями эксплуатации осветительного устройства.

1. LED-шнуры подключают от драйверов 220 В, если речь идёт о создании надписей, оформлении интерьеров в различных помещениях. В таких случаях неоны подключают к драйверам, которые через блоки питания, обычно продающиеся в комплекте к LED-шнурам, включают в обычные розетки.

1. В некоторых случаях неоны подключают от драйверов 12 вольт. Этот вариант используется при стайлинге машин, мотоциклов и прочих объектов, в которых присутствует 12-ти вольтовая сеть. Отметим, что такие электросети характеризуются нестабильностью – отмечаются перепады напряжения от 11 до 15 вольт. В подобных ситуациях понадобится стабилизатор.

1. Как подключить гибкий неон, когда речь идёт о подвижных объектах? Очевидно, что подключение осуществляется от драйверов с батарейками, питание от которых обеспечивает мобильность объектов. Именно так подсвечивают, к примеру, танцевальные костюмы, которые в темноте выглядят прошитыми светящимся шнуром, что делает шоу особенно эффектным и красочным. Такие же драйверы используют для того, чтобы подсветить велосипеды, кроссовки, рюкзаки.

Диодный неон за относительно короткий срок существования сумел занять «своё место под солнцем», завоевав сердца миллионов потребителей. Его использование привносит в обыденную жизнь атмосферу праздника и хорошего настроения!

Вам могут быть интересны наши статьи.

Как подключить неон к питанию

Итак, перед подключением отмеряете необходимую длину люминесцентной подсветки и отрезаете ножом или ножницами требуемое расстояние.

После этого открытый конец, куда ничего не будет подключаться, нужно заизолировать. Сделать это можно без изоленты, обычным клеевым пистолетом.

Просто капните на кончик неона маленькую капельку клея.

Соединять при этом между собой концы проводов ни в коем случае нельзя.

А на другой конец, нужно припаять два провода идущих от инвертора. Обычно они снабжены специальными разъемами папа-мама.

Их втыкают в инвертор, а жилки припаивают к неону.

Порядок работ здесь следующий. Первым делом, нужно аккуратно снять изоляцию с внешнего слоя примерно на 1см.

Под первым слоем внешней цветной оболочки находится внутренняя прозрачная защитная оболочка. Под которой спрятаны два очень тонких проводника из чистой меди.

Чтобы добраться до них, не повредив сами жилы, обычной зажигалкой на пару секунд нагрейте изоляцию и стяните ее пальцами.

1 of 2

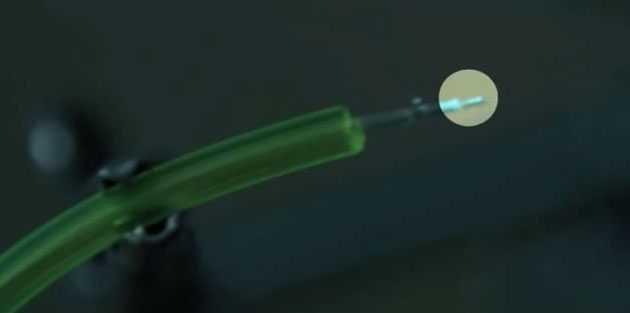

После этого очистите жилки от нагара и остатков оплавленной пластмассы.

Центральная толстая жила покрыта составом белого цвета – кристаллофосфором. Это и есть слой люминофора, дающий свечение.

Резать тут тоже не желательно. Острым лезвием просто соскабливаете его с поверхности, добираясь до центральной жилы.

Достаточно снять 3-4мм.

Далее заплетаете в косичку два проводка наружной оплетки. Сам провод для удобства работы с ним, лучше чем-нибудь прижать к поверхности стола.

Иначе он будет пружинить в самый ответственный момент. Или зафиксировать его ”крокодильчиком” на какой-нибудь подставке.

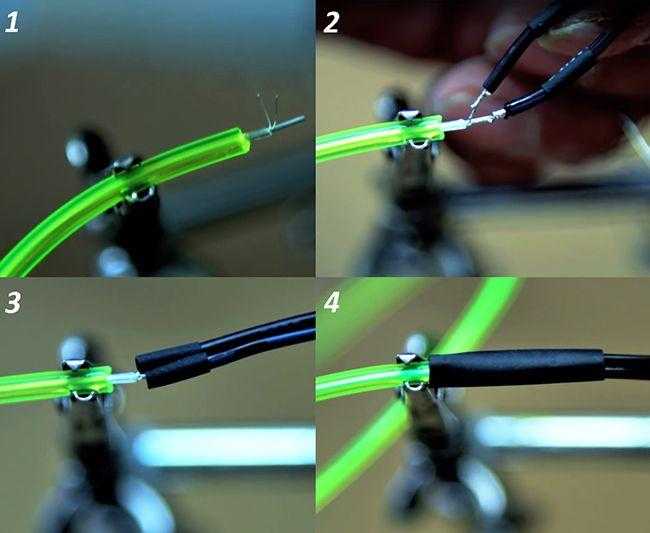

Применяете флюс-гель и наносите олово. Далее отрезаете три термоусадки. Одну широкую и две поменьше.

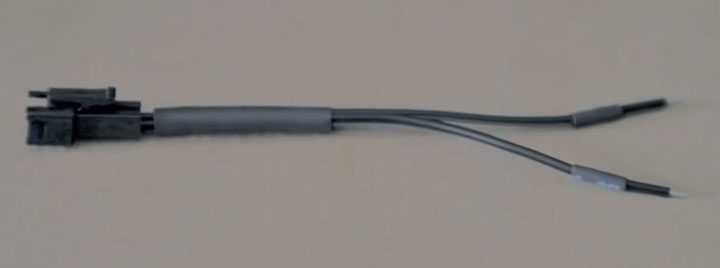

Одеваете их на кабель питания как на фото внизу.

Соединяете одну жилу питающего провода с тоненькими жилками на внешней оболочке неона. Запаиваете место соединения.

После этого, можете сдвинуть термотрубку на пайку и поднеся зажигалку, усадить изоляцию.

Далее соединяете и запаиваете между собой центральную жилу и второй проводок питания.

Также надвигаете трубку и нагрев ее, изолируете место соединения.

После этого нужно надежно закрыть весь стык. Сдвигаете большую термоусадочную трубку и прогревая оболочку, надежно герметизируете подключение.

При данном соединении, нет никакой разницы куда подавать «плюс» или «минус». В отличие от светодиодных лент, питание неоновой подсветки осуществляется от переменного тока.

Поэтому провода можно подключать к инвертору как угодно. Ничего вы при этом не спалите и не закоротите.

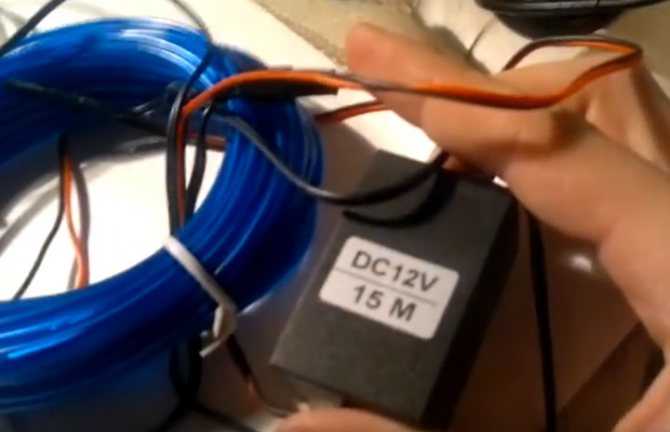

Самое главное, контролировать на какую длину рассчитан этот инвертор. Маленькие 5-ти вольтовые от батареек, идут на длину до 3 метров.

А к 12-ти вольтовым можно подключить разово до 20-ти метров.

Более подробно с разновидностями неона и секретами работы с тем или иным видом подсветки, можно узнать из отдельной статьи.

Как выбрать неоновый шнур

Сегодня холодный неон выпускается в нескольких видах:

• 1 поколения;
• 2 поколения с маркировкой CW;
• 3 поколения CWH;
• Специальный неон с маркировкой CWS.

Для получения наиболее яркого света, стоит отдать предпочтение шнурам 3 поколения. Изделия CWS немного удобнее в использовании, так как в этом случае шнур оснащен шлейфом, благодаря чему подсветка намного надежнее фиксируется между пластиковыми элементами салона автомобиля.

Также стоит обратить внимание на сечение изделия. Как правило, диаметр неонового шнура может составлять от 0,9 до 5 мм

Многие полагают, что чем толще изделие, тем больше света оно будет давать. На самом деле все наоборот, так как в этом случае ПВХ покрытие толще, а соответственно свет будет более приглушенным. Кроме этого, более толстый кабель хуже гнется и чаще применяется в местах с наибольшими вибрациями и нагрузками (например, на днище машины).

Чтобы определиться  диаметром сечения шнура проще всего предварительно произвести замер зазора, в который будет установлен гибкий неон. Если светящаяся лента будет «сидеть» не прочно, то из-за самых незначительных вибраций изделие будет выпадать и провисать, нарушая эстетичный вид салона.

Также сегодня в продаже можно найти готовый комплект подсветки, который подключается к прикуривателю. Однако такой метод использования неона очень неудобен. Во-первых, разветвитель, который устанавливается в разъем, слишком большой и внешне будет нарушать антураж салона. Во-вторых, для прикуривателя всегда находится много других вариантов применения, поэтому занимать его осветительными элементами не рационально.

Поэтому намного удобнее приобрести необходимое количество гибкого неона (стоит порядка 120 рублей за метр) и своими силами его «запитать».

Важные правила безопасности и требования к эксплуатации

1. Перед установкой или обслуживанием гибкого неона отключите питание!
2. Перед подачей 220 В убедитесь, что все соединения надежны и гальванически изолированы!
3. Все манипуляции, подключения, монтажные работы должны выполняться квалифицированными специалистами.
4. Не допускается погружение легких конструкций в воду, а также установка в местах, где может скапливаться жидкость.
5. Температурный режим: не выше +40 градусов Цельсия.
   — Установка на горячие поверхности с температурой выше +40 ° C не допускается.- Не допускается эксплуатация при температуре выше +40 С.

   — Не используйте рядом с источниками тепла, такими как системы отопления, источники питания, лампы и тепловые лампы.

   — Установка при температуре ниже -10 ° C не допускается.

6. запрещается скручивание, разрыв, разрыв герметичной оболочки провода и другие виды механических воздействий. Минимальный радиус изгиба 100 мм.
7. допускается подключение намотанного на катушке провода к сети 220 В не более 1 минуты.
8. Монтаж легкой конструкции необходимо производить на неподвижной и жесткой поверхности.
9. запрещается подвешивать посторонние предметы (например, знаки) на элементы конструкции).

Обязательные требования к условиям эксплуатации гибкого неона

1. Растягивание или складывание ленты под неправильным углом приведет к разрыву ленты и порванию изделия.
2. Проволока должна храниться и транспортироваться только свернутой на катушке. Не рекомендуется проводить его перед монтажными работами, чтобы избежать механических нагрузок.
3. перед проведением монтажных работ необходимо уложить изделие на сухую, чистую и ровную поверхность, избегая трения о поверхность.
4. Если провод намокнет или загрязнится, его необходимо очистить, просушить и проверить состояние электролюминесцентного провода по всей его длине перед дальнейшим использованием.
5. Для сборки необходимо использовать только оригинальные силовые кабели и разъемы, входящие в комплект, или совместимые аксессуары, описанные в инструкции.
6. Максимальная длина сегмента, подключенного к сети, составляет 50 м.
7. Герметизация должна выполняться нейтральным герметиком, совместимым с ПВХ материалами.
8. Во избежание утечки тока и короткого замыкания содержите поверхность, соединения и соединения в чистоте.
9. Не допускается закрывать подсветку во время работы, использовать ее в ограниченном пространстве, располагать куски электролюминесцентного провода рядом друг с другом. Возле световой конструкции необходимо обеспечить свободную циркуляцию воздуха.

Гибкий светодиодный неон ARL CF2835 Arlight

Гибкий светодиодный неон представляет собой гибкую печатную плату с яркими светодиодами, заключенную в мягкую ПВХ — оболочку, защищающую от воздействия ультрафиолетовых лучей и влаги, а также от поражения током.

Гибкий неон 26x15mm соответствует стандарту защиты от пыли и влаги IP65, что позволяет использовать его на улице и в помещениях.

Светопроводящая оболочка равномерно распределяет свечение по всей поверхности без темных промежутков и создает эффект яркого неона.

Максимальная длина монтажа непрерывной линии светодиодного неона 50 метров

Гибкая оболочка позволяет создавать линии и фигуры любой формы, например:

• Надпись из гибкого неона

• Вывески из гибкого неона

• Фигуры из гибкого неона

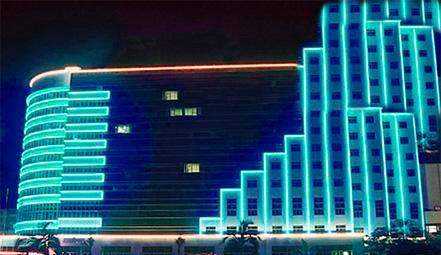

• Гибкий неон на фасаде позволит сделать контурную архитектурную подсветку торговых центров или другой недвижимости, или развлекательно культурных центров.

гибкий неон фото на фасаде здания

Светодиодный неон обладает низким энергопотреблением, не наносит вреда здоровью людей и окружающей среде.

Простой монтаж и установка, легко режется и соединяется при помощи коннекторов — что позволяет снизить затраты на монтаж в сравнении с другими типами архитектурного освещения.

гибкий светодиодный neon flex фото

буквы и рекламные вывески из гибкого неона

Источники питания

По видам источников питания можно подобрать 4 комплектации неоновой подсветки:

от блока питания или адаптера 220/12В

от батареек

от USB переходника

автомобильное исполнение с питанием от прикуривателя

Автомобильные модели рассчитаны на широкий диапазон входного напряжения и не боятся скачков и перепадов, которые особенно наблюдаются при запуске авто.

При этом обратите внимание, что инверторы разной мощности и напряжения, рассчитаны на подключение определенной длины неонового света. к моделям на 5В от USB, подсоединяют не более 3-х метров люминесцентного шнура

к моделям на 5В от USB, подсоединяют не более 3-х метров люминесцентного шнура

к 12-ти вольтовым средней мощности — от 4-х до 20-ти метров

от более мощных можно подключать до 30м

К недостатку подобных инверторов можно отнести то, что при своей работе они издают еле уловимый писк. Данный писк — результат работы схемы по повышению частоты и просто так его не устранишь.

Как раз таки трансформатор в схеме и издает звук частотой до 3кГц.

В обычных условиях его конечно не слышно. Но вот в спальне ночью, при полной тишине, такой звук будет довольно существенно «действовать на нервы».

Схема подключения

Принципиальная схема подключения светодиодной ленты к гнезду USB проста — к плюсу подключается токоограничивающий резистор, к которому припаивается соответствующий контакт ленты. Минусовой провод подсоединяют к минусовому контакту гнезда

Важно не перепутать полярность. Надо помнить, что при пайке штекера контакты будут находиться зеркально относительно гнезда. Прежде всего, необходимо рассчитать
номинал токоограничивающего резистора

Формула выглядит следующим образом:

Прежде всего, необходимо рассчитать
номинал токоограничивающего резистора. Формула выглядит следующим образом:

R=(U_ПИТ-U_LED)/I_LED

Где U_пит —
напряжение питания, равное 5 В;

U _LED — падение напряжения на светодиоде, которое
зависит от длины излучаемой волны;

I _LED — сила тока светодиода
в рабочем режиме.

Падение напряжения на разных светодиодах можно наглядно рассмотреть в таблице:

Цвет LED элемента	Падение напряжения
Белый	3-3,7 В
Красный	1,6-2,3 В
Синий	2,5-3,7 В
Желтый	2,1-2,2 В
Зеленый	2,2-3,5 В
Оранжевый	2-2,1 В

Если расчет представляется слишком сложным, или его результат внушает сомнение, можно воспользоваться онлайн-калькулятором. Их немало в сети, для надежности следует продублировать результат на двух или трех ресурсах.

После того, как номинал рассчитан, можно подготовить к работе провод или разъем под пайку. Если используется готовый USB кабель, надо один конец оставить в неприкосновенности (он будет подключаться к гнезду компьютера или ноутбука), а второй обрезать по длине и зачистить два крайних контакта (это красный и черный провода, соответственно «+» и «–»). Два других провода, по которым идут данные, следует укоротить и заизолировать, чтобы не случилось короткого замыкания.

Если планируется использовать штекер под пайку, его надо разобрать и припаять к крайним контактам провода. Можно поступить проще — к плюсовому контакту штекера сразу припаять резистор, а к минусовому — соответствующий электрод соединительного шнура. Плюс припаивают к свободному контакту резистора после сборки штекера. Обязательно надо проверить, не замыкают ли контакты между собой. Они расположены очень близко друг к другу, во время пайки можно случайно соединить соседние выводы.

Светодиода

Для подключения одного светодиода необходимо ограничить напряжение питания

Это важно, поскольку LED элементы не переносят превышения напряжения и выходят из строя. Номинал резистора определяется по формуле, приведенной выше. Напряжение питания (Uпит) известно — 5 В

Падение напряжения светодиода находится по таблице, а рабочий его ток указывается в технических характеристиках элемента

Напряжение питания (Uпит) известно — 5 В. Падение напряжения светодиода находится по таблице, а рабочий его ток указывается в технических характеристиках элемента.

Для соединения деталей штекер разбирают и аккуратно припаивают к соответствующим контактам двухжильный провод. К противоположному концу присоединяют резистор (к положительному электроду) и минусовый контакт светодиода. Плюс LED элемента паяют к резистору. Все соединения изолируют с помощью термоусадочной трубки. Если производится установка в готовый корпус, все элементы устанавливают в него и закрепляют провод, чтобы он не оторвался при случайном рывке.

Светодиодной ленты

Для подключения к USB компьютера светодиодной ленты потребуется либо готовая конструкция, рассчитанная на питание 5 В, либо стандартная 12 В лента с преобразователем. Первый вариант самый простой, поскольку готовый светодиодный комплект не нуждается ни в каких подготовительных действиях (кроме монтажа на выбранную плоскость), и сразу включается в USB. Второй вариант сложнее и редко используется, так как гораздо проще использовать штатный блок питания на 12 В, подключенный к сети 220 В.

Существует еще один способ присоединения светодиодной подсветки к компьютеру. Его блок питания выдает качественные 12 В, но на USB это напряжение не подается. Можно найти в системном блоке свободный molex разъём и подключить ленту к нему. Желтый электрод, подходящий к разъему — это +12 В, а минусом может быть любой черный провод.

Этот вариант удобно реализовать с помощью штатного штекера molex, к которому в соответствующем порядке припаиваются контакты светодиодной ленты. Такой вариант годится только для системного блока, у ноутбука можно использовать одно из гнезд USB и специальную ленту 5 В.

Способы крепления

Как крепить круглый неон? Здесь ничего выдумывать не нужно, просто приклеивайте его на любую поверхность.

Достаточно капельки суперклея или прозрачного силикона. Такими точками можно легко закрепить всю подсветку.

Кто-то использует тонкие полоски прозрачного скотча или леску, но внешний вид от такого крепежа, при свечении немного портится.

Модели с юбкой широко используются для подсветки пола. Здесь вообще не потребуется никакого клея, скотча и т.п. Подсветку легко демонтировать и поменять без всякого вреда для плинтуса.

Помимо этого, их еще применяют для освещения панелей приборов в автомобилях.

Юбка- выступ аккуратно прячется в зазоры и также легко демонтируется в случае необходимости.

Еще ее можно прокалывать без вреда для самой подсветки или вообще полностью срезать в тех местах где она мешает.

Законность установки

Согласно ГОСТ 8769-75, спереди автомобиля допускается установка освещения белого или желтого цвета, сзади – красного. Запрещается установка, к примеру, светодиодов красного цвета в бампер автомобиля. Указанный пункт чрезвычайно важен, если вы не хотите лишиться водительского удостоверения на срок от шести месяцев до года. В своих действиях инспектор ГИБДД будет ссылаться на Статью 12.5 ч. 4 КоАП. Такое строгое наказание предусмотрено за несанкционированную установку устройств для подачи световых спецсигналов.

Чтобы подсветку не приняли за «маячки», соблюдайте простое правило – свечение подсветки днища должно быть направлено строго вниз. В обратном случае неоновая подсветка может быть причислена к нерегламентированным осветительным приборам

Особое внимание стоит уделить красному цвету, расположенному в носовой части авто, а также белому свечению в кормовой зоне. Данные требования прописаны в техрегламенте Таможенного союза о безопасности эксплуатации колесных ТС

К сожалению, риск получения штрафа сохраняется даже при использовании на дорогах общего пользования правильно установленной неоновой подсветки. Инспектор может инкриминировать вам незарегистрированное внесение изменений в конструкцию ТС. Нарушая Статью 12.5 ч.1 КоАП, вы рискуете получить штраф в размере 500 р.

Что нужно для неоновой подсветки

Во времена зарождения подсветки днища автомобиля в качестве источников света использовались люминесцентные лампы, адаптированные под питание бортовой сети авто. Довольно громоздкая, плохо переносящая вибрации и при этом недешевая конструкция была единым вариантом реализации неоновой подсветки. Появление светодиодных лент позволило добиться эффекта неонового свечения гораздо меньшей кровью. Чтобы установить подсветку «неон» на свою машину, вам потребуются:

Как резать

Каждый кто монтировал светодиодную ленту, сталкивался с такой головной болью, как кратность резки.

Нельзя лед ленту отрезать с точностью до миллиметра или даже сантиметра. На ней всегда ставят отметки, где именно можно производить рез.

Это крайне неудобно. И часто остаются лишние сантиметры или наоборот, их не хватает, чтобы в точности повторить контур потолка или другого объекта освещения.

Холодный неоновый свет можно резать где угодно. Никаких ограничений здесь нет. Можете отрезать хоть 50см, хоть 50,5см. Если ошиблись и отрезали не по размеру, то отрезанный кусочек легко подсоединяется на место.

Все будет светиться и работать без замечаний. Только не забывайте загерметизировать место реза клеем.

А еще лучше одеть туда тонкую изоляционную термотрубку. Не забываем про переменное напряжение до 700В.

Кроме этого, такой провод можно еще и наращивать.

Причем, соединяется он как последовательно, так и параллельно, по несколько отрезков разного цвета.

2-е и 3-е поколение — отличия

Сами шнурки помимо расцветки отличаются как диаметром, так и исполнением.

Самый ходовой размер — 2,3мм. Он относится ко второму поколению.

Сюда же входят диаметры: 1,4мм-2,3мм-3,2мм-5мм.

Причем покупать большего размера не всегда имеет смысл. Правило чем толще, тем ярче — здесь не работает. В основном светится именно центральная часть шнура.

А более толстая оболочка, большей засветки вам не даст. Она только будет рассеивать центральный свет. Толщина здесь больше влияет на прочность.

По степени уменьшения яркости, здесь наблюдается следующая закономерность:

3,2мм — самый яркий и далее по убыванию

2,3мм

5,0мм

1,4мм

Кроме того, у большего диаметра будет меньший радиус изгиба и согнуть 5мм шнур, вы не сможете таким же образом, как 2-х миллиметровый.

Неон третьего поколения выпускается размером 2,6мм.
