Электропроводка в бане своими руками - схема и порядок монтажа

Правила организации электроснабжения в бане.

Для того, чтобы вы были в «теме», на примере своей бани я вкратце расскажу о правилах монтажа и эксплуатации проводки и электроприборов, которые должны выполняться неукоснительно!

1. Подводку электричества в баню лучше всего делать под землёй бронированным кабелем (например, АВБбШв 3×6 — три жилы сечением 6мм²). Ввод в баню — по металлической трубе, недалеко от общего выключателя (рубильника).

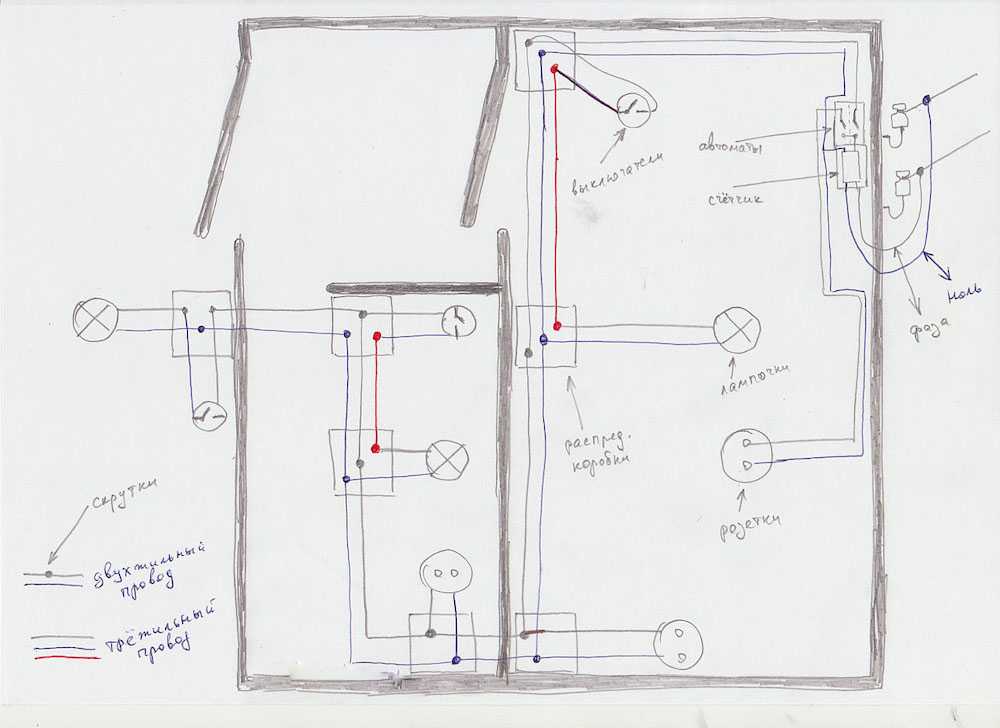

Схема подключения электроприборов.

Электрические приборы во входном тамбуре.

2. Схема электрооборудования достаточно проста. Кабель, который подводит электричество в баню, подключается к общему автоматическому выключателю, который срабатывает на короткое замыкание и имеет номинал 16А или 25А.

Далее подключается устройство защитного отключения — УЗО.

Автоматический выключатель водонагревателя.

Выключатели освещения.

После УЗО — выключатели освещения и водонагревателя.

От выключателей освещения провода подводятся к каждому светильнику. В бане всего 4 светильника. Два — в комнате отдыха (можно один) и по одному в моечной и парилке.

Устройство защитного отключения — УЗО.

3. В бане установка УЗО обязательна! Ток срабатывания выбирается не более 30 миллиампер. УЗО отключит электричество, если человек попал под напряжение.

УЗО необходимо проверять на срабатывание не реже, чем один раз в месяц путём нажатия на тестовую кнопку. Если УЗО включено, то при нажатии на тестовую кнопку оно должно сработать и отключить подачу электричества. Выключатель при этом перекинется в нижнее положение.

Для включения подачи электричества выключатель необходимо перевести в верхнее положение.

Проводка в пластиковом коробе.

Монтаж проводки. Фото 1.

Монтаж проводки. Фото 2.

Монтаж проводки. Фото 3.

Монтаж проводки. Фото 4.

4. Монтаж выполняется медным проводом (тип ВВГ, ВВГнг), который прокладывается поверх деревянных конструкций (стен, потолка) в негорючих пластиковых коробах. Монтаж электропроводки алюминиевым проводом внутри помещений в настоящее время запрещён!

Используемый провод должен иметь достаточное сечение. Так для освещения можно использовать двухжильный провод сечением каждой жилы1 — 1,5мм², для розеток необходимо использовать провод с сечением каждой жилы 2,5мм². Изоляция провода должна быть не менее чем двойная (ВВГ -провод с двойной изоляцией, NYM и ВВГ LS — провод с тройной изоляцией) и изготовлена из материалов, не поддерживающих горение (в марке провода присутствует приставка «нг». Например, ВВГнг — LS ).

При необходимости сращивания проводов, на мой взгляд, лучше всего применять пайку.

Проход проводки через перегородку — в металлической трубе.

Проход проводки через перегородку — в металлической трубе. Крышки коробов сняты.

5. При проходе через сгораемые конструкции провода должны быть уложены в металлическую трубу.

6. В парилке не должно быть открытой проводки. При проектировании желательно исключить прохождение проводки (даже закрытой) через парилку.

Запрещается прокладывать проводку над печкой.

Светильник.

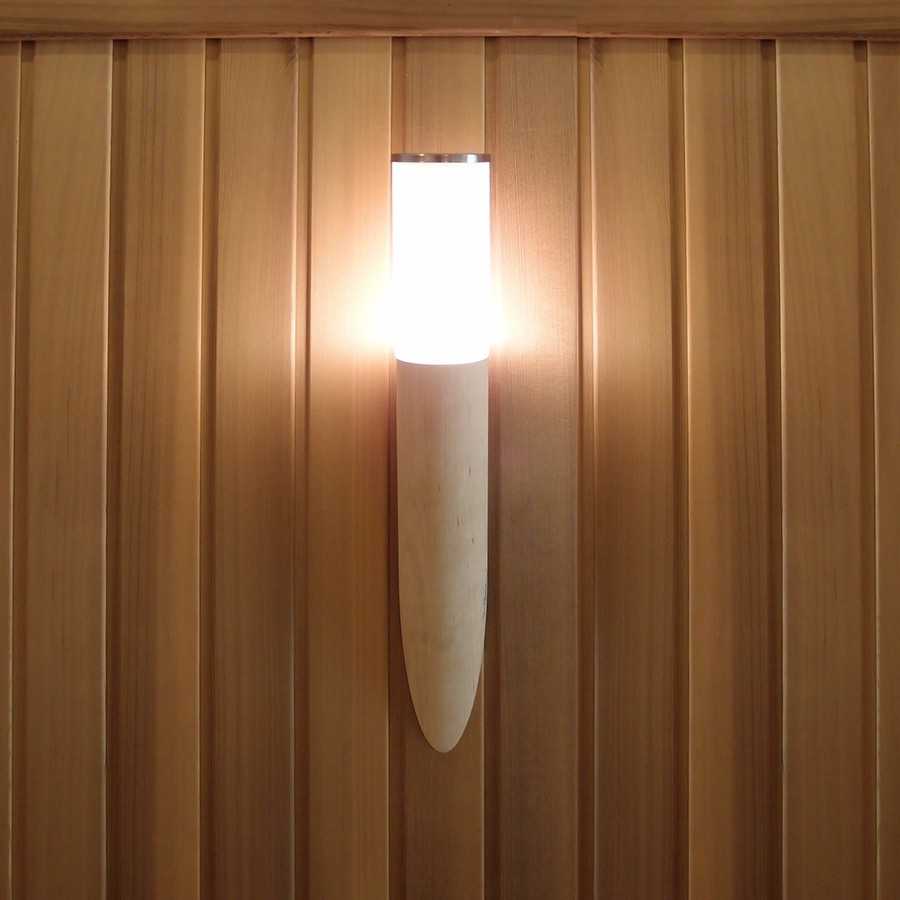

Светильник в парилке.

7. Светильники, применяемые в бане должны быть герметичными, надёжно защищёнными от влаги и высокой температуры. Класс защиты не ниже IP-44. Корпус — металлический, плафон — стеклянный. Плафон, желательно, должен быть защищён сеткой (для предотвращения разлёта осколков).

Светильник в парилке должен размещаться так, чтобы предотвратить возможность соприкосновения с веником парильщика, который находится к светильнику ближе всех.

Электрические приборы во входном тамбуре.

8. Все выключатели и защитно-предохранительные устройства находятся во входном тамбуре. Также допускается их размещение в предбаннике (комнате отдыха).

Запрещается установка выключателей в мойке и парилке.

Розетка.

9. Если вам необходимо установить розетку, то она должна быть в брызгозащищённом исполнении для наружной проводки и находиться в труднодоступном месте. Под корпус розетки подкладывается прокладка из несгораемого материала.

10. Выключатели, розетки, распаечные коробки должны быть только в брызгозащищенном исполнении, для наружной проводки. Для предотвращения затекания конденсата внутрь приборов, ввод провода в них нужно делать снизу или, с маленькой петлёй, сбоку.

Самое главное правило: никогда не экономьте на собственной безопасности и безопасности своих близких! Неукоснительно выполняйте требования электробезопасности!

Основные требования

Среди основных требований к проводке в бане выделяют:

В деревянной бане разводка должна осуществляться открытым способом в кабель каналах, ПВХ-гофре, металлических медных или стальных трубах. В бане из негорючих материалов (шлакоблок, кирпич и прочее) можно делать скрытую проводку. В парилке прокладывают кабель или провод с изоляцией, устойчивой к высокой температуре, на практике чаще всего используют РКГМ. Фактически здесь нам нужно подключить только светильники, если их разместить в углах, то можно сделать разводку в прилегающем помещении и сделать подводку к ним через стену. В остальных помещениях делают по кратчайшему пути к электроприборам (к примеру, к светильнику).
В предбаннике и в душевой (моечной) электрики советуют ВВГнг-LS, проложенный в трубах или скрыто (если стены из несгораемого материала).
Схема электрощита должна обязательно включать в себя автоматические выключатели и УЗО с током срабатывания не более 30 мА, лучше 10 мА.
Не устанавливайте розетки и выключатели в моечной или парилке. Разместите их в предбаннике. Вся электрическая фурнитура должна крепиться за пределами комнаты, как минимум при входе, требования аналогичны к размещению розеток в ванной комнате — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.
Класс защиты электрических розеток и выключателей должен быть не меньше, чем IP-44 (фурнитура со специальными защитными крышками). Класс защиты светильников для бани должен быть не меньше, чем IP-54.
Запрещается вести электропроводку над печью.
Для помещения нужно обязательно сделать заземление, очень хорошо если будет организована и молниезащита.
Соединение проводов может быть клеммное, сваркой, пайкой или обжимкой гильзами.
Проход кабеля через стены выполняйте в металлической трубе.

Требования к проводке в деревянной бане в принципе аналогичны электропроводке в деревянном доме, о чем мы рассказывали в статье, на которую сослались.

Так же предоставляем к Вашему вниманию несколько полезных советов по монтажу электропроводки в бане своими руками:

Прокладывайте кабель до бани сечением соответствующим электроприборам в ней. Особенно, если у вас установлены мощные электронагреватели, например, электрическая печь-каменка и другие приборы.
Между деревянной стенкой и выключателем/розеткой обязательно установите защитную пластину из негорючего материала. Однако на этот счет возникают споры, поскольку современные электроустановочных изделия и так выполняются из пластика, не поддерживающего горение и у них есть задняя стенка, которая и прилегает к стене.
При использовании кабелей с изоляцией –нг-LS при наружной прокладке в кабель канале допустимо не подкладывать негорючую подкладку между стеной и кабель каналом. Во всех остальных случаях – обязательно отделять провода от стены на расстояние 10 мм, либо подкладывать полосу из несгораемого материала.
Ретро-проводка на изоляторах – допускается согласно ПУЭ пункты 2.1.4, 2.1.37, 2.1.39, 2.1.40, таблицы 2.1.2, 2.1.3.

Правила составления схемы укладки электропроводки

По стандарту схема проводки в бане составляется специалистом, поскольку нужно учитывать влажностные и температурные условия в помещениях. Не существует единого принципа, по которому укладывается электрическая проводка в помещениях бани, поскольку сами по себе строения имеют различную планировку.

Составить схему проводки в бане своими руками можно, но конкретные шаблоны для нее отсутствуют, а потому ориентироваться можно лишь на количество энергоустановок, которые будут потреблять мощность входящей электрической энергии. При составлении схемы нужно изначально знать, каким будет подключение: однофазным или трехфазным.

На самом деле принцип укладки для обоих вариантов схож, но схемы будут несколько различаться:

однофазное подключение подразумевает, что на входе будет всего два провода: фаза и ноль. По фазе ток поставляется к электрическим приборам, осветительной системе и прочим потребителям. По нулю он возвращается. Предельная ее мощность составляет 14 киловатт;
трехфазное – это четыре провода: три фазы и один ноль. Маршрут для тока аналогичен, но в этом случае он поступает сразу по трем проводам, а возвращается по нулю. Предельная мощность – 42 киловатта.

Трехфазная сеть имеет следующие преимущества:

использование более мощных электрических приборов;
использование трехфазных розеток для запитывания бойлеров, обогревателей или электрических печей-каменок.

Однако имеются у них и минусы:

суммарное количество потребляемой электрической энергии велико, а потому и стоимость ее будет высокой;
подводить трехфазную сеть можно лишь с разрешения соответствующих органов контроля;
стоимость электрической энергии, поставляемой через такую сеть, выше;
на распределительном щитке нужно будет установить дополнительное оборудование, что также увеличит стоимость

Важность этого оборудования очевидна, поскольку оно используется для равномерного распределения тока по всем трем фазам. Только в этом случае каждый провод будет работать под одинаковой нагрузкой.

Исходя из того, что основные электрические приборы используются при напряжении в 12-36 вольт. Для правильной подачи электрической энергии на них нужно установить понижающий трансформатор для бани, который позволяет распределять ток с тремя типами напряжения: 12, 18 и 36 вольт. Это же напряжение желательно подавать на осветительные приборы в парилке и обмывочной, чтобы повысить безопасность, хоть это и увеличит стоимость электромонтажа.

В проекте также должны указываться места установки устройств защитного отключения и дифференциальных автоматов. Преимущество последних перед обычными автоматами заключается в том, что они деактивируют систему даже при обычном прикосновении к оголенному участку провода. Подача тока останавливается за 25-40 миллисекунд, чего хватает, чтобы защитить человека от удара электрическим током.

Когда схема электропроводки бани составлена, стоит отдать ее на проверку специалиста. В ней четко должны быть обозначены не только места расположения всех функциональных элементов, но даже способы их соединения между собой

Также очень важно правильно выбрать светильник для сауны, который должен быть для этого предназначен.

Выбираем провода и электроприборы для внутренних работ

Выбирая провода для внутренней разводки, учитывайте, что их жилы должны быть исключительно медными. Не пользуйтесь проводами с сердечниками из алюминия.

Размер сечения кабелей для веток внутренней проводки (до светильников, выключателей, электророзеток и т.д.) рассчитывается аналогично вводному кабелю.

Строение термостойкого кабеля

Подбирая автоматические выключатели также необходимо определиться с их показателями мощности. Базовое правило: наибольшая мощность должна быть у основного автомата, а у приборов, отключающих отдельные ветки проводки, она существенно меньше.

Для расчёта порогового значения срабатывания автомата пользуются той же формулой, что и для расчёта сечения проводов — надо определить силу тока в цепи или на её отдельном участке (для автоматов, отключающих часть приборов). К примеру, если общая сила тока в цепи составляет 20А, то порог срабатывания основного автомата нужен как минимум 25 А, а ещё лучше — 32 А. Порог срабатывания выключателей для отдельных веток рассчитывается на базе силы тока, которую потребляет наименее мощное устройство.

Обязательный элемент проводки в сауне или банном помещении, согласно ПУЭ — устройство защитного отключения или УЗО. Согласно нормативам, нужно выбирать УЗО, срабатывающее при силе тока в 10–16 мА. В реальности при таких параметрах прибор часто срабатывает ложно, поэтому большинство выбирает УЗО с порогом срабатывания 25–30 мА. Но для максимально безопасности рекомендуем придерживаться правил, установленных в ПУЭ.

УЗО или дифавтомат — обязательная часть электропроводки в бане и сауне

Выбирайте кабели и фурнитуру для внутренней разводки, учитывая их способность работать в условиях высоких температур и влажности. Особенно строги требования для проводки в парной и моечном отделении. Здесь рекомендуется использовать только провода следующих типов:

ПВКВ;
ПРКА;
ПРКС;
РКГМ;
ПМТК;
OLFLEX HEAT 250.

В остальных помещениях вроде комнаты для отдыха, тамбура или предбанника допускается использование проводов разновидностей NYM либо ВВГнг-LS.

При выборе светильников, ламп, розеток, важно учитывать их класс безопасности (IP-44 / IP-65) и присутствие уплотнений на резиновой основе. Выбирайте осветительные приборы с основанием из устойчивых к коррозии материалов, закрытые снаружи жаропрочным стеклом

У розеток должна быть защита от влаги и брызг (крышки).

Запрещается устанавливать в бане лампы дневного света и лампы с защитой из пластика.

Хороший выбор для парной и моечной — освещение с использованием современного оптоволокна, устойчивого к влажности и повышенной температуре. Для таких помещений, как комната для отдыха и та же моечная, подойдут светильники на светодиодах. Они потребляют мало энергии и дают хорошую освещённость. Для парилки диодные светильники не подходят.

Точный выбор оптимального напряжения

Очень важно грамотно подобрать необходимый уровень напряжения. Всё будет зависеть от конкретного уровня мощности, который потребуется обеспечить в бане

Иногда проводка нужна только для питания электроприборов, источников освещения с минимальным потреблением, а в других случаях возникает необходимость в подключении мощного оборудования. И именно по этим параметрам и будет определять уровень, тип напряжения. Рассмотрим типичные варианты.

Однофазное пониженное. Такого вполне достаточно, когда требуется безопасное напряжение на уровне 12В, 36В. Такие параметры обычно актуальны, когда система электропроводки применяется для подключения осветительных приборов. Пригодится вариант для относительно небольших банных помещений с невысокими потолками, когда потребляется энергия для питания системы освещения.
Однофазное напряжение сетевого типа оптимально для среднего уровня нагрузки. Это уровень в диапазоне 1 – 14 кВт. В таком случае вся сауна будет запитана от типичных однофазных сетей с напряжением в 220В.
Когда нагрузка на электропроводку запланирована повышенная, необходимо выбирать трехфазное сетевое напряжение. Тогда проводка имеет параметры в 20 кВт, 40 кВт. И возможности сразу резко расширятся: можно подключать электрические приборы повышенной мощности, систему теплого пола, электрическую печь, а также различные насосы, водонагревательные котлы.

Когда уже определен необходимый уровень напряжения, приходит время для составления конкретной схемы проводки. В ней обозначают места для размещения каждого потребителя.

Основные ошибки, которые допускаются при монтаже электропроводки в бане

Проводка должна находиться на расстоянии минимум 0,8 м от дымоходной конструкции и каменки. В парилке и душевой допускается монтаж осветительных приборов с классом защиты IP44 и выше. Отличным вариантом является использование галогенных ламп на 12 В. Кабель должен быть одножильным, термостойким и выдерживать нагрев до 180 °C. Изоляция должна быть силиконовой.

Крепить кабель необходимо с шагом не менее 40 см, изменение направления прокладки должно проводиться плавно, без переломов. В большинстве случаев при устройстве электропроводки неопытные мастера допускают следующие ошибки:

Монтаж скрытой проводки по сгораемым основаниям в пластиковых трубках. Стоит знать, что делать это категорически запрещено.
Установка электропроводки в металлическом рукаве. Этого также нельзя делать.
Монтаж осветительных приборов в верхней части. В целях безопасности освещение рекомендуется организовывать в нижней части, рядом с прохладным полом. Допускается использование точечной подсветки, которая может быть размещена под полкой. Это даст возможность сделать загадочный и нестандартный световой дизайн. Обязательным является использование термостойкого провода в трубке из металла.

Электропроводка для парилки должна проходить проверку раз в 4 года. Следует знать, что алюминиевая проводка имеет период службы 15 лет. Медная проводка прослужит 20 лет. По истечении этого периода электропроводку следует заменить.

В бане в большинстве случаев используется низковольтное напряжение, поэтому рекомендуется использовать понижающие трансформаторы. Их следует размещать вне парилки. Розетки можно устанавливать исключительно на стенках в предбаннике или помещении для отдыха. Они должны быть размещены на высоте 95 см. Рекомендуется использовать устройства с защитными колпачками.

Для подсоединения печки будут нужны провода, которые смогут выдержать повышенную температуру и немалую мощность потребления. Для этой задачи подойдёт проводка в кабельном канале. Провода ПМТК можно протягивать до распределительного короба, который размещается вне территории повышенной влажности. От короба до электрощита можно будет ввести кабель ВВГ сечением 3х2,5 мм.

Самостоятельно смонтировать проводку в бане довольно сложно. Однако если есть большое желание, то сделать это реально и без привлечения сторонних специалистов. Единственное, в чём может понадобиться помощь мастеров — это составление схемы. Если разобраться во всех нюансах, то всё можно выполнить безопаснее и качественнее, чем нанимать неопытных мастеров, которые выдают себя за специалистов.

Стадия расчетов и подготовки к началу монтажных работ

После того как проводка для бани и сауны представлена в виде схемы, а также учтены все параметры и особенности соединений, необходимо начать стадию расчетов. На этом этапе выбираются сечения, которые будет иметь каждый термостойкий кабель для бани в парилке и других помещениях. Затем подбираются параметры автоматических выключателей и розеток.

Определить сечение кабелей, из которых будет состоять электропроводка в бане из сруба или кирпичной постройке, можно только после того, как будет известна планируемая предельная нагрузка на эту самую систему. Для этого нужно изучить документацию всех электроприборов, которые планируется использовать в бане.

В документах необходимо искать параметр их мощности в ваттах и киловаттах, а затем получать совокупное значение. Подбирая сечение кабелей и предельную нагрузку на систему нужно рассчитывать с запасом в 20-25%, учитывая даже те устройства, которые использоваться будут крайне редко.

После того как предельная нагрузка на систему определена (значение должно быть представлено в ваттах) ее нужно разделить на значение напряжения в сети (представлено в вольтах). Полученное значение (в амперах) – это сила тока в сети. По данному параметру и подбирается сечение кабеля, посредством которого будет организована проводка в парной и других помещениях бани.

Выбирается сечение кабеля с упором на силу тока потому, что при несоответствии значений этих двух параметров между собой будет возникать перегрев кабеля. Последствием может стать возгорание кабеля с распространением огня по всей бане.

Подбираются параметры примерно следующим образом:

16 ампер – 1,5 кв.мм;
25 ампер – 2,5 кв. мм;
32 ампер – 4 кв. мм;
40 ампер – 6 км. мм.

При желании можно отказаться от такого соотношения. Проще всего будет на каждые 2 киловатта мощности добавлять по 1 кв. мм к сечению кабеля.

При монтаже необходимо соблюдать правила соединения кабелей: меньшее сечение к большему сечению. Если не придерживаться правила, то в местах неправильного соединения может возникнуть чрезмерный нагрев кабеля, что является прямым нарушением пожарной безопасности.

После того как были определены сечения кабелей нужно подобрать наиболее оптимальные автоматы, которые будут безопасны и рациональны в эксплуатации. Самый мощный автомат устанавливается в начале цепи для общего управления ею. Установки послабее используются на линиях цепи.

Рассчитывается мощность автомата по той же схеме, что и сечение энергокабелей. К примеру, если было вычислено значение в 20 ампер, то установка должна выдерживать не менее 25 ампер, а еще лучше – 32 ампера. Предельная нагрузка линейных автоматов выбирается в соответствии с тем, какова нагрузка самого слабого из подключаемых к линии устройств. К примеру, если линия запитывает всего одну 60-ваттную лампочку, то автомат мощностью в 25 ампер для нее просто не нужен.

В бане влажностный режим неприемлем для использования электрической сети без устройства защитного отключения (УЗО). Установка предусмотрена к использованию нормами ПУЭ. По нормам ПУЭ необходимо, чтобы достигалось значение мощности установки в 10-16 миллиампер.

Требования согласно ПУЭ 7

Согласно п.2.1.4 ПУЭ монтаж электропроводки может выполняться открытым или скрытым способом. Такое разделение прокладки проводки в бане актуально для различных типов стен, когда есть возможность разработки штроб или при отсутствии таковых.

В связи с тем, что некоторые помещения являются пожароопасными, а влажные помещения содержат большое количество конденсата, при прокладке проводов открытым или скрытым способом все линии должны иметь защиту из негорючего материала согласно п.2.1.42 и от влаги п.2.1.43 ПУЭ.

При открытом размещении проводов, к примеру, по деревянным стенам негорючая подкладка под ними должна выступать на 10 мм в каждую сторону. Также необходимо соблюдать зазор на 10 мм от провода до горючих материалов согласно п. 2.1.37 ПУЭ. Для скрытой проводки несгораемое покрытие располагается по всей длине согласно п.2.1.38 ПУЭ. Но располагать проводку в металлической трубе или гофре категорически запрещено в согласно требований.7.1.40 ПУЭ.

С целью соблюдения безопасности все металлические конструкции – корпусы светильников, нагревательных печей, бытовых приборов и т.д. должны подключаться к защитному заземлению в проводке бани, проводники иметь двойную изоляцию, элементы схемы находиться в недоступном удалении. Для защиты человека от поражения электротоком в электрическом щитке должна осуществляться установка УЗО. Данные меры оговариваются требованиями п.1.7.50 и 1.7.51 ПУЭ. Следует отметить, что при питании осветительных приборов и других устройств низким напряжением в соответствии с п.1.7.53 ПУЭ может выполняться без обустройства защитного заземления.

Осветительная аппаратура в парной

При монтаже осветительного оборудования для напряжения 220 В учитывают требования:

защита от брызг должна соответствовать классу IP44;
мощность лампы накаливания не более 60 Вт.

В парной и моечном отделении рекомендуется ставить светильники с плафонами из стекла, закрытого металлической заземленной сеткой.

Между корпусом и плафоном должна находиться силиконовая прокладка, обеспечивающая герметичность внутреннего объема.

Выбор количества вольт

Для снижения риска поражения током в парной используют светодиодную подсветку, рассчитанную на напряжение от 12 до 36 В. Понижающий трансформатор устанавливают в щитке, мощность устройства подбирают в зависимости от энергопотребления системы освещения с запасом 25-35% для снижения нагрузки на обмотки.

Следует использовать специальные светодиоды, рассчитанные на эксплуатацию при повышенной температуре (стандартные изделия при нагреве выходят из строя).

Инструменты для монтажа проводки

Перечень необходимого инструментария зависит от того, какую проводку планируют – наружную или скрытую. В первом случае никаких сложных агрегатов не потребуется, пользователю нужно обзавестись:

отвертками для электромонтажных работ;
плоскогубцами и ножом;
изолентой;
строительной рулеткой с гидравлическим уровнем или нивелиром лазерного типа;
дрелью.

Если в бане планируют скрытую проводку, к указанному выше перечню оборудования нужно будет добавить такие инструменты:

перфоратор и специальные коронки, предназначенные для высверливания отверстий под розетки;
материалы для шпаклевания, а именно алебастр, известь, миксер для приготовления смеси, ведро или другая емкость;
шпатели.

Напряжение электрической сети в сауне

Владелец бани должен обдумать, какое напряжение использовать для обеспечения функционирования всего строения. На самом деле жаропрочный провод для сауны можно сочетать с домашней сетью в 220 вольт.

Чтобы осуществить подключение необходимо знать ряд условий:

линии электрической проводки должны быть защищены за счет установки автоматов или автоматических блокираторов;
электропитание должно осуществляться с дополнительным монтажом заземления TN-C-S;
электрическая система в бане не может функционировать без системы уравнивания потенциалов (СУП).

В статье представлена полная информация о том, как использовать кабель для подключения сауны, и чем грозит невыполнение основных требований относительно этой процедуры. Если учитывать все представленные выше сведения при монтаже электрической проводки в бане или сауне, то данный объект будет эффективным, производительным и абсолютно безопасным для посетителей.

Учитывая сложность работы электромонтера, лучше всего доверить проведение работ профессионалам, которые возьмут на себя ответственность за все этапы – от закупки необходимых материалов до их монтажа и введения в эксплуатацию.

Размещение техники в банном помещении

Требования к размещению техники:

Душевая кабина — один из тех видов оборудования, о безопасности которого беспокоиться нет необходимости. Производители обеспечивают надежную изоляцию душевых кабин еще на заводе, поэтому эксплуатироваться такое оборудование может даже в моечном помещении.
А вот стиральную машину разрешается устанавливать только в сухом помещении

Там же должна располагаться розетка для стиралки.
Для водогрейного бака понадобится отдельный кабель — это принципиально важно.
УЗО и дифференциальные автоматы можно ставить только во влагозащищенном месте.
Датчики к электрической каменке должны быть исключительно низковольтными и располагаться на расстоянии метра от пола — на наиболее отдаленной от печи стене.
Розетки для электрической каменки устанавливаются за пределами парильного помещения.

Примерная схема

На входе у вас будет либо 220 вольт, либо 380. В первом случае, если все сделано по уму, проводов будет три – фаза, ноль и земля. Во втором – пять (три фазы, ноль и земля).

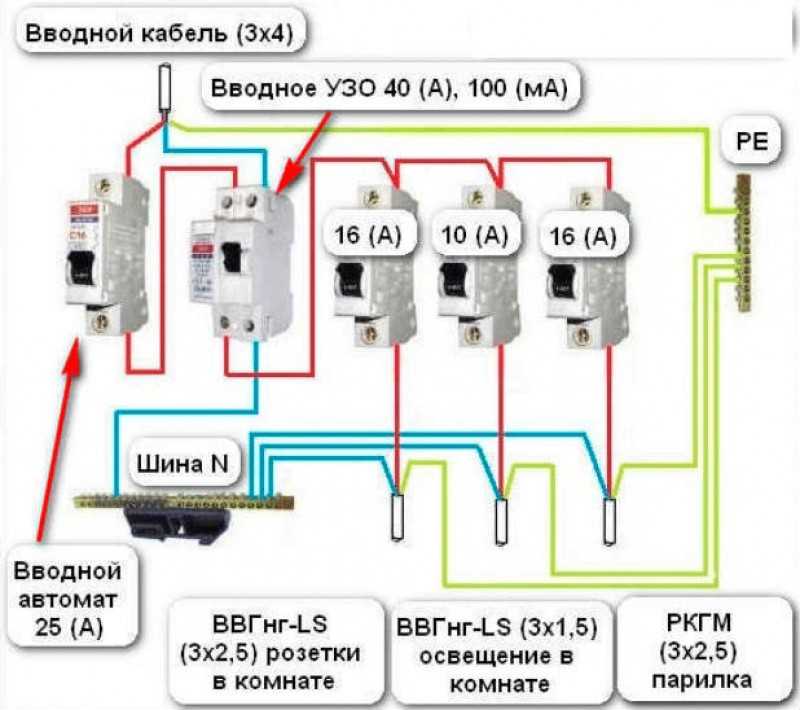

Рассмотрим подключение на 220 В. Вводный автомат на 25 А ставится на провод фазы. Далее на провода нуля и фазы ставится УЗО (40А, 100 мА), после чего провод нуля подсоединяется к шине N. Затем на три группы потребителей ставятся три автомата – последовательно на провод фазы. К каждой группе потребителей с шин N и РЕ идет свой провод, так, чтобы к потребителю шло по три провода – фаза, нуль и земля. Ниже картинка, иллюстрирующая приведенную схему.

ВНИМАНИЕ! УЗО в бане рекомендуют ставить все без исключения. Однако дифференциальный автомат – то же самое, но с большим функционалом

Приведенная схема очень простая, не рассматривающая варианты с подключением трансформатора

Приведенная схема очень простая, не рассматривающая варианты с подключением трансформатора.

Подключение на 380 В ненамного сложнее. На входе делается заземление и ставится на три фазы вводный автомат. Из последнего три провода фазы и ноль подаются на УЗО, после чего ноль подключается к шине, а уже оттуда – ко всем автоматическим выключателям, предшествующим группам потребителей. Также к каждому из выключателей подключается одна из трех фаз (выбор распределяется равномерно).

Групп потребителей может быть произвольное количество, но обычно выделяют три – группа освещения, группа розеток и силовая группа (приборы с большой мощностью). В сауне принято выделять в отдельную группу электропечь. В нашем случае для нее специально установлены автомат нуля и выключатель.

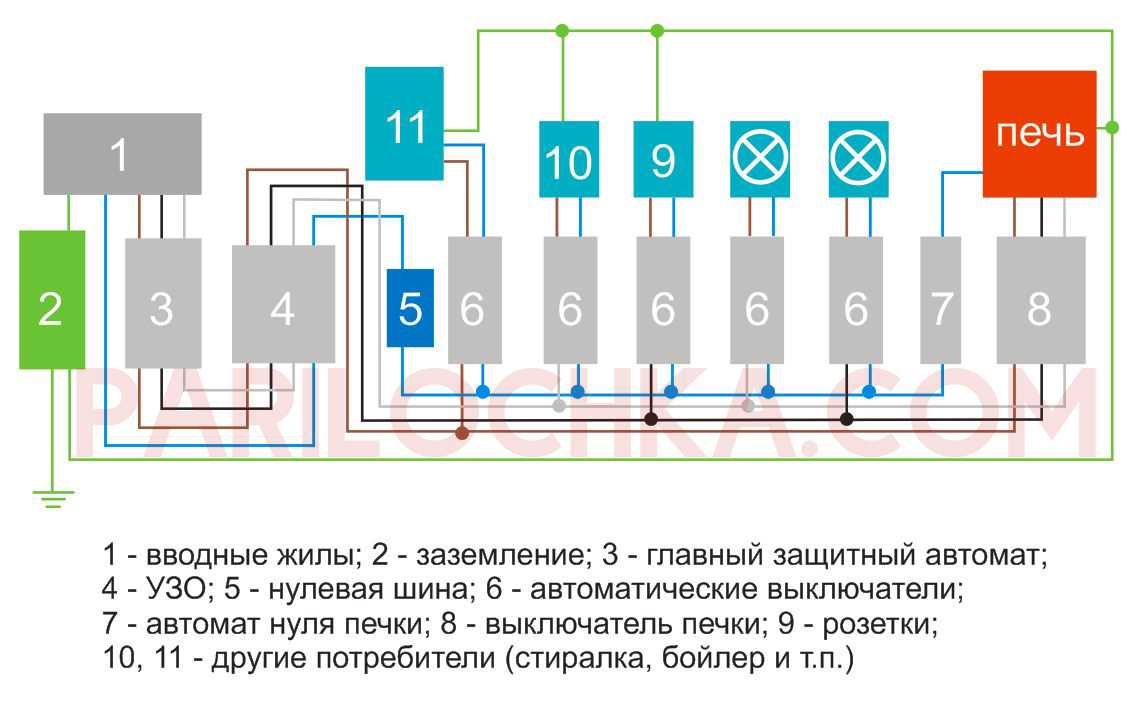

Все описанное наглядно показано на следующей схеме:

ВАЖНО! Не воспринимайте эти схемы как некий общий случай, его просто нет. Ориентируйтесь на свои представления о безопасности – от этого зависит количество автоматов и УЗО, на количество и мощность потребителей, на то, какая система заземления принята в местности, где стоит ваша баня

Если захотите сделать цепь с напряжением 12, 24, 36 вольт, ставьте трансформатор в группу освещения – ее можно поделить на подгруппу потребителей 220 В и подгруппу низкого напряжения, которая будет питать парилку (и, возможно, моечную)

Нормы подключения электропечи

Для подключения печи потребуются специальные провода, выдерживающие очень высокую температуру (150 – 200 ⁰С), + высокие мощности энергопотребления (4 – 6 кВт). Такого рода нагрузки может выдержать кабель размером 3 х 2,5 мм.

Монтажные термостойкие провода следует провести к монтажной коробке, установленной вдали от помещения с высокими температурами, а от коробки к щиту подойдут обычные провода ВВГ.

Основные ошибки:

Неправильный выбор типа и сечения провода, является одной из самой распространенных ошибок. Электрокабель должен быть в соответствии с монтируемой мощности (2кВт / 1мм).
Неправильное, либо недостаточное изолирование провода. Более качественными являются медные провода, они гораздо надежнее, чем алюминиевые.
Неправильное отношение к технической безопасности. Неумелое и неаккуратное обращение со всеми элементами электрификации.

Монтаж кабеля под землей

Далеко не все знают, как сделать электричество в бане, проведя проводку под землей. Чтобы уложить электропровод под землю, вырывается длинная яма. Глубина 70–100 см. Под землей принято использовать провода марки ВБбШв, имеющие бронированную структуру на основе медных жил. У этого типа проводки повышенная степень защищенности, что делает ее устойчивой к усадке грунта, атаке земляных вредителей, грызунов.

Чтобы ввести кабель в банное помещение применяется специальная втулка, сделанная из металла. Это деталь увеличивает защиту от повреждений, которые часто обусловлены температурными деформациями стены.

На дно вырытой ямы укладывается слой песка толщиной 10 см. Монтаж кабелей необходимо проводить аккуратно, сильно не натягивая, чтобы при прокладке не возникло нежелательных деформаций и нарушений целостности наружной поверхности.

Для предотвращения повреждений изделия провод следует укладывать волнообразным способом.

К щитку подводится кабель, очищенный от защитной оболочки. При монтаже проводки нужно позаботиться о заземлении, защите кабеля от удара молнии.
