Как определить правильно ли подключены провода
При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим.
При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально. Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой
Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.
Для проверки понадобятся специальные инструменты или измерительные приборы:
- индикаторная отвертка;
- мультиметр или тестер.
Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.
Проверка с индикатором
Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.
При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.
Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).
Проверка с мультиметром или тестером
На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В.
Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим. В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».
Определение заземления, нуля и фазы с помощью контрольной лампы
Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.
Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.
Использование светодиода
Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.
Все определения NS
| Акроним | Определение |
| NS | -Статус |
| NS | N-Sider |
| NS | Nachschrift) |
| NS | Nada Surf |
| NS | NationStates |
| NS | NeXTStep |
| NS | Nederlandse Spoorwegen |
| NS | NetStorager системы |
| NS | NetStorm |
| NS | NetStumbler |
| NS | NetSuite |
| NS | Netherton болезнь |
| NS | Netscape |
| NS | NickServ |
| NS | Non Sequitur |
| NS | Norsk стандарт |
| NS | NULLsoft |
| NS | Атомная подводная лодка |
| NS | Без поддержки |
| NS | Без синхронизации |
| NS | Вблизи сторона |
| NS | Военно-морская станция |
| NS | Военно-морской защищенной |
| NS | Газетный киоск |
| NS | Гайка выстрел |
| NS | Естественный отбор |
| NS | Залегающий |
| NS | Значение NULL, пространство |
| NS | Именованные бури |
| NS | Имя сервера |
| NS | Количество станций |
| NS | Количество суспензии |
| NS | Манускрипт ниндзя |
| NS | Меч ниндзя |
| NS | НС |
| NS | Навье Стокса |
| NS | Надим Шраван |
| NS | Назальный спрей |
| NS | Наноструктур |
| NS | Наруто |
| NS | Национал-социализм |
| NS | Национальная служба |
| NS | Национальная статистика |
| NS | Национальной безопасности |
| NS | Национальные Stanine |
| NS | Национальные специальные |
| NS | Национальный Приморский |
| NS | Национальный стандарт |
| NS | Не вещи |
| NS | Не вымогательство |
| NS | Не запланировано |
| NS | Не значительные |
| NS | Не исправный |
| NS | Не курить |
| NS | Не курю |
| NS | Не показывать |
| NS | Не сдаваться |
| NS | Не стандарт |
| NS | Не уверен |
| NS | Не указан |
| NS | Не щадя нервов |
| NS | Не является статистически значимым |
| NS | Негативные малых |
| NS | Негери-Сембилан |
| NS | Нейтрализованные решение |
| NS | Нейтральный сайт |
| NS | Нервной системы |
| NS | Нестандартные |
| NS | Нефротический синдром |
| NS | Ниндзя шторм |
| NS | Новая Шотландия |
| NS | Новая весна |
| NS | Новая серия |
| NS | Нови-Сад |
| NS | Новые шекели |
| NS | Новый Южный |
| NS | Новый Южный Уэльс |
| NS | Новый стиль |
| NS | Новый ученый |
| NS | Нон стоп |
| NS | Норфолк Южной железной дороги |
| NS | Ночной забастовки |
| NS | Ночной стенд |
| NS | Озорные колдуньи |
| NS | Окрестности систем |
| NS | Руководитель сетевого |
| NS | Север Юг |
| NS | Северная звезда |
| NS | Северная сторона |
| NS | Секрет НАТО |
| NS | Сестры Назарета |
| NS | Сетевой переключатель |
| NS | Сети серии |
| NS | Симулятор сети |
| NS | Синдром Нунан |
| NS | Слоисто-дождевые |
| NS | Служба имен |
| NS | Стратегия сети |
| NS | Стремительность природы |
| NS | Структурно- |
| NS | Суринам |
| NS | Узел переключатели |
| NS | Узкие образец |
| NS | Уплотнения военно-морского флота |
| NS | Услуги сети |
| NS | Физиологический |
| NS | Хороший выстрел |
| NS | Шейный ремешок |
| NS | Ядерная безопасность |
| NS | Ядерная живучести |
| NS | Ядерное судно |
Как определить полярность в электротехнике другими методами
Не всегда под рукой в нужный момент есть контрольный прибор, а полярность источника необходимо определить точно и безопасным методом. Умельцы на это способны.
Определение с помощью воды
Самый простой и быстрый вариант – это использовать в качестве индикатора полярности банку (неметаллическую) с водой. Если в банку опустить два оголённых конца проводов, подключенных к проверяемому источнику, то на минусовом конце появятся пузырьки водорода. Газ выделяется в результате электролиза воды.
Применение сырого картофеля
Второй способ заключается в том, что проверочным прибором служит половинка сырой картофелины. В неё нужно воткнуть два зачищенных конца проводов от источника. Через 10-15 минут вокруг плюсового конца появится светло-зелёное пятно.
Использование компьютерного вентилятора
Компьютерный вентилятор начнёт вращаться только в том случае, если к его красному проводу подключить «+» от источника. В противном случае ротор не тронется с места.
Прочие альтернативные способы
Несколько экзотический способ определения полярности источника требует наличия горящей свечи. Если в пламя ввести два оголённых проводника, то оно изменит свою форму, станет ниже и шире, а минусовой провод покроется сажей.
Параметры классификации проводов
Цветовая маркировка фазы, нуля и земли
Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.
Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.
Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.
Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.
Защитный и рабочий нулевой проводник
Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.
PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.
У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.
Резюмируя вышесказанное:
- ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
- земля (нулевой заземляющий) (PE) – желто-зеленый;
- совмещенный провод (PEN) – желто-зеленый с синими метками по концам.
Фазные провода
В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.
Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.
Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.
Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.
Цветовая маркировка проводов
Почему определять фазу и ноль по цвету провода нельзя
По требованиям ПУЭ, проводники имеют свою цветовую маркировку. Полагаться на 100% на такой способ определения не рекомендуется. Возможно, на заводе перепутали кабели, поэтому советуем провести проверку.
При самостоятельном проведении работ можно пометить назначение проводов, особенно если они бесцветные.
Для этого требуется приобрести термоусадочные трубки или изоленту разных окрасок. В соответствии с правилами разрешено делать самостоятельную маркировку не по всей длине электропровода, а только в местах присоединения. Трубку или изоляционную ленту нужно закрепить на соответствующей жиле и записать, какой цвет к какому проводнику относится.
Маркировка проводов в однофазной сети 220 В
Рассматривая данный тип сети, можно выделить две вариации. Первая состоит из двух жил, вторая – из трех. Как можно понять, основное отличие между ними – в наличии или отсутствии проводника заземления (PE).
Двухпроводная проводка относится к устаревшему типу и встречается все реже. Такое проектирование разрешено ГОСТом и подходит для помещений с невысокими требованиями к безопасности. Используемая в старых домах двухжильная проводка TN-C имела совмещенную нейтраль и землю (PEN). С учетом современных требований, такая схема считается не безопасной.
Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:
| (L) | (N) | Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль). |
| (L) | (PEN) | Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует. |
Начиная с седьмой редакции ПУЭ (правила устройства электроустановок), электропроводка в квартире или доме должна осуществляться трехжильным кабелем с медными жилами (трехпроводная схема).
Рассмотрим, какие проводники входят в трехпроводную схему, и как они маркируются:
| Фаза L (от английского Live — живой) — рабочий провод под высоким напряжением. | Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне) |
| Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. | |
| Нейтраль (рабочий ноль) N (от английского Neutral) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток. | Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне) |
| Земля (защитный ноль) PE (от английского Protective Earth —защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает. | Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне). |
Цвет фазного провода
При монтаже проводки или проверке старых схем цветовая идентификация ускорит процесс. Для правильного подключения оборудования применяют соответствующий вариант тона согласно нормативным документам.
При наличии одной фазы и нуля фазная часть определяется по коричневому кожуху. По ПУЭ можно применять: бирюзу, оттенки красного, лиловый, серый, апельсиновый, розовый и монохром (черный земля и остальные варианты белого цвета). Зато нуль — синий, а защита с чередующимися полосами желтого и зеленого.
Буквенные обозначения можно уточнять при помощи специальных полимерных маркеров. Для фазы используются все разновидности, кроме двухцветной комбинации зелено желтого цвета. Такие аксессуары популярны в быту, когда умельцы выполняют несложную работу для себя, а самым бюджетным является кабель с белой изоляцией. На производстве, подключении агрегатов, которые используют пользователи, требуется строгое следование ГОСТу и международных стандартам: только так можно избежать нештатных ситуаций.
Если работаете с сетью постоянного тока, то шины две: + и -. Синяя — минусовая, красного цвета — это +, средний М — голубой. Если сначала идут 3 провода, а два ответвляются от этой цепи, то + будет того же колера, что и в предшествующей постоянной сети.
В старых розетках советских времен нет заземления, поэтому вскрыв подобное устройство умелец увидит голубоватый рабочую нулевую шину и любой другой проводник. Устаревшая система заземления PEN — риск поражения электротоком.
Цвет провода фазы

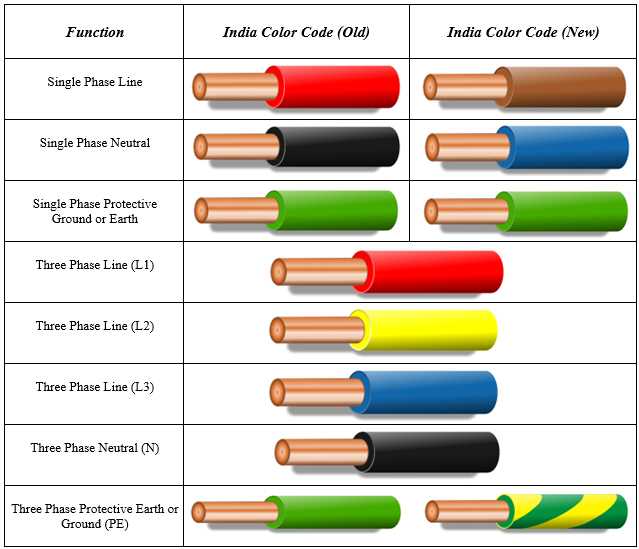

Цвета изоляционного покрытия проводников
В принятых ПУЭ указано, что надо обязательно обозначать разными цветами нуль, фазу и заземление. Здесь для каждого вида провода предусмотрены свои цвета изоляции. Знание того, как обозначают проводники разного назначения, помогает обойтись без расшифровки буквенных символов.
Жила заземления
С 2011 г. в РФ принят единый стандарт, который полностью соответствует европейским нормам. В нем указано, что заземление, которое обозначают РЕ, только желто-зеленого цвета.
Защита должна быть организована как на промышленных, так и на жилых объектах.
Нулевые рабочие контакты
По существующим стандартам, изоляция нуля синяя или сине-белая. На электросхеме нейтральный провод читается как минус (это связано с тем, что он обеспечивает замыкание цепи).
Фазный провод
Фаза является той жилой, по которой непосредственно протекает электрический ток. Неопытным электрикам часто бывает сложно определить, где она находится.
Это связано с тем, что основными цветами ее изоляции являются черный и коричневый, но нередко это также может быть красный, оранжевый или другой цвет. Чтобы проще было ориентироваться, надо запомнить, что фаза не бывает синей, зеленой или желтой.
Если подключается одновременно несколько фаз, то на оборудовании рядом с буквой L пишут номер или указывают буквы А, В, С. На электросхемах эту жилу часто обозначают как плюс.
Необходимость разделения по цвету
Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет
Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно
При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае, неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем — к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.
Методы определения
Существует несколько способов, позволяющих отличить «ноль» от «земли».
Цветовая маркировка проводов
Профессиональные и добросовестные электрики никогда не будут монтировать проводку без соблюдения цветовой маркировки. При условии, что монтаж осуществлялся с соблюдением основных правил ПУЭ, каждый проводник имеет определенный цвет в зависимости от выполняемой функции:
- Синяя/голубая оболочка используется для маркировки нулевого проводника.
- Желто-зеленая оболочка (полосками) применяется для обозначения заземляющей жилы.
- С фазным проводом сложнее, поскольку он может иметь оболочку белого, черного, красного, оранжевого и других цветов. Независимо от выбранного цвета «фазы» такой монтаж будет правильным.

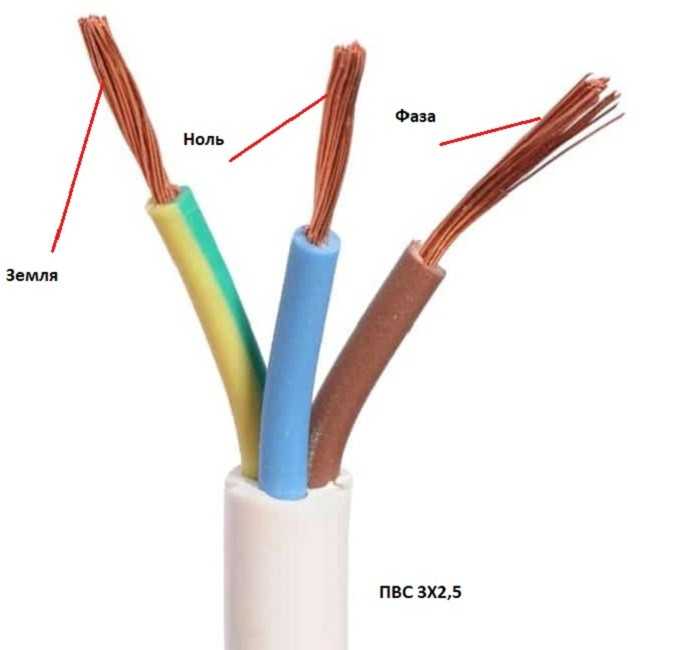

Синим маркируется ноль, зелено-желтым – земля, красным – фаза
Помните: даже если были обнаружены жилы соответствующих цветов, по которым можно определить «фазу», «ноль» и «землю», не стоит спешить с выводами. Быть полностью уверенным в правильности монтажа можно исключительно при условии, что вы выполнили его самостоятельно. В остальных ситуациях подобный метод поиска «ноля» и «земли» будет некорректным. Поэтому переходите к остальным способам.
Дифференциальный ток
Намного проще отличить «ноль» от «земли», если на обслуживаемом участке имеется устройство защитного отключения (УЗО) либо дифференциальный автомат. Воспользуйтесь лампой с проводами, подключите прибор к фазе и одному из двух проводников. Если защита не сработала, то лампочка подключена правильно — к паре фаза-ноль. Если сработало УЗО и ветка оказалась обесточенной, то была задействована пара фаза-земля.
Если УЗО не сработало в обоих случаях, то возможны проблемы с функциональностью оборудования. О работоспособности устройства дифференциальной защиты можно судить по проведенному испытанию. На любом подобном оборудовании есть кнопка «Тест». Нажмите на нее.
Заземляющие контакты на розетках
Этот способ подходит для любого объекта, на котором используются двухполюсный вводный автомат и заземляющие розетки. Отключите автомат, что гарантирует отсутствие связи между «нолем» и «землей». Сделайте аналогичное со всеми бытовыми приборами. Возьмите мультиметр, активируйте режим «Прозвонка» и выполните процедуру между заземляющим контактом на розетке и двумя неизвестными проводами.
Когда заземляющий контакт розетки будет соединен с «нолем», на мультиметре будет показано огромное сопротивление, с «землей» — приближенное к нулевому значению. Данный метод поможет убедиться в правильности подключения заземляющих розеток.
Использование мультиметра
Перед проверкой токоведущих жил с помощью мультиметра следует зачистить проводку
Не забывайте о мерах предосторожности и обязательно выполните обесточивание электрической сети на обслуживаемом объекте
Если электрическая проводка не имеет цветовой/символьной маркировки либо монтаж выполнялся неизвестным мастером, тогда воспользуйтесь мультиметром. Однако сперва при помощи индикаторной отвертки определите «фазу». Настройте мультиметр, выбрав диапазон замера переменного напряжения более 220 В. Можно взять измерительный прибор любого типа. Не имеет значения конкретный размер диапазона: главное — выставить его выше 220 В.
На паре фаза-земля напряжение будет меньше
Соедините через мультиметр «фазу» с одним, а затем — другим проводником. На паре фаза-ноль значение напряжения будет ненамного выше, чем на паре фаза-земля. Это позволит отличить «ноль» от «земли».
Не подходит мультиметр для поиска заземляющего проводника в электрической сети TN-S. «Ноль» и «земля» разделены от источника энергии до потребителя. Из-за разной длины проводов будет совершенно иное сопротивление, которое обуславливает полученную разницу в напряжении. Может оказаться, что разница потенциалов на паре фаза-земля будет выше, нежели на паре фаза-ноль.
Отключение нулевого провода (электрический щиток)
Убедитесь, что электрические приборы были отключены от сети, благодаря чему ток гарантированно не будет поступать на нулевой проводник. Загляните в распределительный щиток, расположение которого регламентируется правилами ПУЭ, отсоедините нулевой провод (открутите зажимы, вытащите кабель из вводного автомата и заизолируйте). Либо удалите проводник с нулевой шины, которая используется для дальнейшего разветвления нейтрали. В квартире или частном доме останутся два работающих проводника — заземляющий и фазный.
Буквенное обозначение проводов
Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:
- L (от слова Line) – фазный провод;
- N (от слова Neutral) – нулевой провод;
- PE (от сочетания Protective Earthing) – заземление;
- “+” – положительный полюс;
- “-” – отрицательный полюс;
- М – средняя точка в цепях постоянного тока с двуполярным питанием.
Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.
В многофазных сетях символы дополняются порядковым номером фазы:
- L1 – первая фаза;
- L2 – вторая фаза;
- L3 – третья фаза.
Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.
Отступлением от стандартов является комбинированная система обозначения фаз:
- La – первая фаза;
- Lb – вторая фаза;
- Lc – третья фаза.
В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи
Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют
Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.
Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.
