Что такое транзистор и для чего нужен транзистор

Для чего нужен полевой транзистор

При рассмотрении работы сложных видов электротехники, стоит рассмотреть работу такого важного компонента интегральной схемы, как полевой транзистор. Основная задача от использования данного элемента заключается в пяти ключевых направлениях, в связи с чем транзистор применяется для:

Усиления высокой частоты.
Усиления низкой частоты.
Модуляции.
Усиления постоянного тока.
Ключевых устройств (выключателей).

В качестве простого примера работа транзистора-выключателя, может быть представлена как микрофон и лампочка в одной компановке. Благодаря микрофону улавливаются звуковые колебания, что влияет на появление электрического тока, поступающего на участок запертого устройства. Присутствие тока влияет на включение устройства и включение электрической цепи, к которой подключаются лампочки. Последние загораются после того как микрофон уловил звук, но горят они за счет источников питания не связанных с микрофоном и более мощных.

Модуляцию применяют с целью управления информационными сигналами. Сигналы управляют частотами колебаний. Модуляцию применяют для качественных звуковых радиосигналов, для передачи звуковых частот в телевизионные передачи, для трансляции цветовых изображений и телевизионных сигналов с высоким качеством. Модуляцию применяют повсеместно, где нужно проводить работу с высококачественными материалами.

Как усилители полевые транзисторы в упрощенном виде работают по такому принципу: графически любые сигналы, в частности, звукового ряда, могут быть представлены как ломаная линия, где ее длиной является временной промежуток, а высотой изломов – звуковая частотность. Чтобы усилить звук к радиодетали подается поток мощного напряжения, приобретаемого нужную частотность, но с более большим значением, из-за подачи слабых сигналов на управляющие контакты. Иначе говоря, благодаря устройству происходит пропорциональная перерисовка изначальной линии, но с более высоким пиковым значением.

Устройство транзисторов

Наиболее популярный вид полупроводникового транзистора – биполярный. В устройство транзистора этого типа входит монокристалл, разделенный на 3 зоны: база (Б), коллектор (К) и эмиттер (Э), каждая из которых имеет свой вывод.

Б – база, очень тонкий внутренний слой;
Э – эмиттер, предназначается для переноса заряженных частиц в базу;
К – коллектор, составляющая, которая имеет тип проводимости, одинаковый с эмиттером, предназначена для сбора зарядов, поступивших с эмиттера.

Типы проводимости:

n-типа — носителями зарядов являются электроны.
p-типа — носители зарядов – положительно заряженные «дырки».

Требуемый тип проводимости достигается путем легирования различных частей кремниевого монокристалла. Легирование – это добавление в состав материала различных примесей для улучшения физических и химических свойств этого материала. Транзисторы по типу проводимости раздаются на два типа: n-p-n и p-n-p.

Достоинства и недостатки полевых транзисторов

Использование полевых транзисторов благодаря их универсальным характеристикам позволило обойти другие виды транзисторов. Они широко применяются для интегральной схемы в качестве выключателя.

Достоинства:

каскады детали расходуют малое количество энергии;
показатели усиления превышают, значения других аналогичных устройств;
достижение высокой помехоустойчивости осуществляется за счет того, что отсутствует ток в затворе;
обладают более высокой скоростью включения и выключения, работают с недоступными для других транзисторов частотами.

Недостатки:

менее устойчивы к высоким температурам, которые приводят к разрушению;
на частотах более 1,5 ГГц, количество потребляемой энергии стремительно увеличивается;
чувствительны к статическим видам электричества.

Благодаря характеристикам, которыми обладают полупроводниковые материалы, взятые в качестве основы для полевого транзистора, позволяют использовать устройство в бытовой и производственной сфере. Полевыми транзисторами оснащается различная бытовая техника, которая используется современным человеком.

Виды полевых транзисторов

Полевой транзистор с n-р переходами подразделяется на несколько классов в зависимости:

От типа каналов проводников: n или р. Каналы воздействую на знаки, полярности, сигналы управления. Они должны быть противоположны по знакам n-участку.
От структуры приборов: диффузных, сплавных по р -n — переходам, с затворами Шоттки, тонкопленочными.
От общего числа контактов: могут быть трех или четырех контактными. Для четырех контактных приборов, подложки также являются затворами.
От используемых материалов: германия, кремния, арсенид галлия.

В свою очередь разделение классов происходит в зависимости от принципа работы транзистора:

устройства под управлениями р-n переходов;
устройства с изолированными затворами или с барьерами Шоттки.

Принцип действия

Один из сложных радиоэлементов — транзистор. Принцип работы его сводится к следующему:

регулировка
усиление
генерация

Биполярные обладают большей мощностью и могут работать с большими частотами. Однако, если нужен широкий спектр усиления, то без полевого не обойтись.

Работа полевого

Рассмотрим, как работает транзистор. Для начинающих радиолюбителей трудно разобраться во всех этих переходах

Чтобы показать принцип работы транзистора простым языком, обратим внимание на следующий пример

Водопроводный кран вентильного типа способен очень плавно менять напор воды. Это достигается благодаря постепенному изменению пропускного отверстия. На этом же принципе основана работа и полевого транзистора.

Затвор окружает пропускной канал. При подаче на него запирающего напряжения, электрическое поле как бы сдавливает проход, тем самым уменьшая поток заряженных частиц. Как и при закрывании крана необходимо прилагать небольшое усилие, так и мощность затвора, по сравнению с основным каналом, очень мала. Сходство также и в том, что при небольших изменениях напряжения на затворе, сечение прохода также меняется незначительно.

Как работает биполярный

Работа биполярного прибора несколько отличается от работы полевого. В первую очередь отличается способ управления движением заряженных частиц. В полевом используется электрическое поле, в биполярном — ток между базой и эмиттером.

В зависимости от типа прибора стрелочка эмиттера на схеме будет либо направлена к базе, тогда это тип p-n-p, либо от базы, тогда это n-p-n. При подключении к этим зажимам одноименного напряжения («p» подключается к «+», а «n» подключается к «-«) в цепи эмиттер — база возникает ток. В базе появляется больше носителей заряда и их становится тем больше, чем больше ток в этой цепи.

К коллектору подводится обратное напряжение, т. е. к «p» подключается «-«, а к «n» — «+». Поскольку между эмиттером и коллектором возникает разность потенциалов, между этими выводами появляется ток. Он будет тем больше, чем больше носителей заряда имеется в базе.

Когда к эмиттеру и базе подключают источник питания противоположного знака, ток прекращается, транзистор закрывается

Что поможет лучше понять работу транзистора? Для чайников важно понять одну истину. Если открыт переход эмиттер — база (подается прямое напряжение), то открыт и сам прибор, в противном случае он закрыт

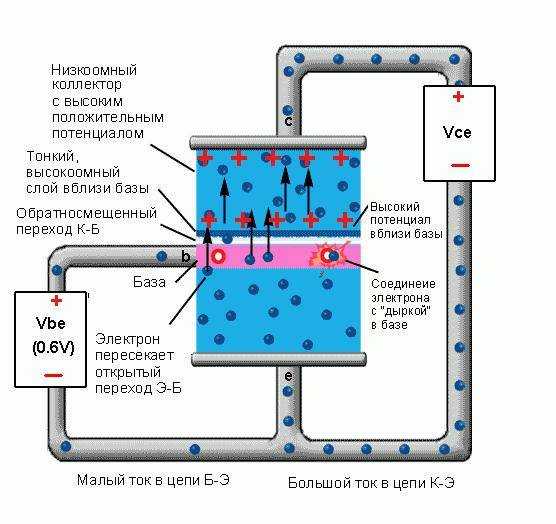

Что происходит при включении питания транзистора

Во время нормальной работы, напряжение, приложенное к переходу база-эмиттер, распределяется так, что потенциал базы (p-типа) приблизительно на 0,6 В выше, чем у эмиттера (n-типа). При этом к данному переходу приложено прямое напряжение, он смещен в прямом направлении и открыт для протекания тока из базы в эмиттер.

Гораздо более высокое напряжение приложено к переходу база-коллектор, причем потенциал коллектора (n-типа) оказывается более высоким, чем у базы (p-типа). Так что к переходу приложено обратное напряжение и он смещен в обратном направлении. Это приводит к образованию довольно толстого обедненного электронами слоя в коллекторе вблизи базы, когда к транзистору прикладывается напряжение питания. В результате ток через цепь коллектор-эмиттер не проходит. Распределение зарядов в зонах переходов npn-транзистора показан на рисунке ниже.

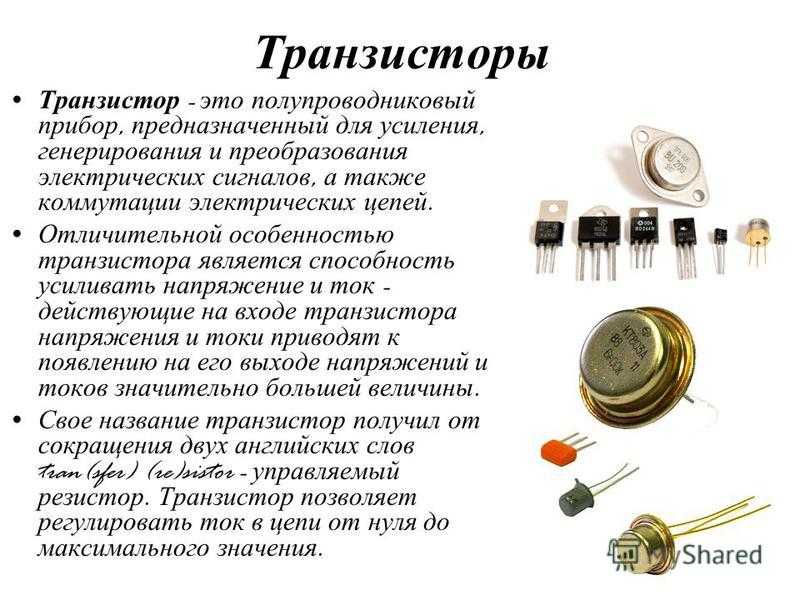

Что такое транзистор?

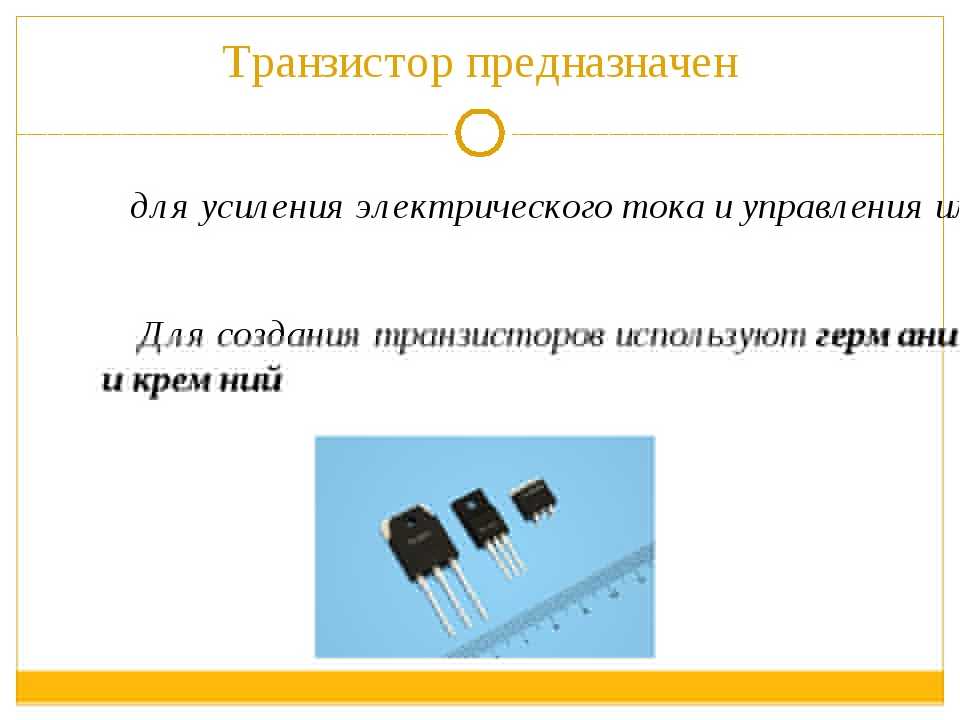

В современном значении транзистором называют полупроводниковый радиоэлемент, предназначенный для изменения параметров электрического тока и управления им. У обычного полупроводникового триода имеется три вывода: база, на которую подаются сигналы управления, эмиттер и коллектор. Существуют также составные транзисторы большой мощности.

Поражает шкала размеров полупроводниковых устройств – от нескольких нанометров (бескорпусные элементы, используемые в микросхемах), до сантиметров в диаметре мощных транзисторов, предназначенных для энергетических установок и промышленного оборудования. Обратные напряжения промышленных триодов могут достигать до 1000 В.

Устройство

Конструктивно триод состоит из полупроводниковых слоев, заключённых в корпусе. Полупроводниками служат материалы на основе кремния, германия, арсенида галлия и других химических элементов. Сегодня проводятся исследования, готовящие на роль полупроводниковых материалов некоторые виды полимеров, и даже углеродных нанотрубок. Видимо в скором будущем мы узнаем о новых свойствах графеновых полевых транзисторов.

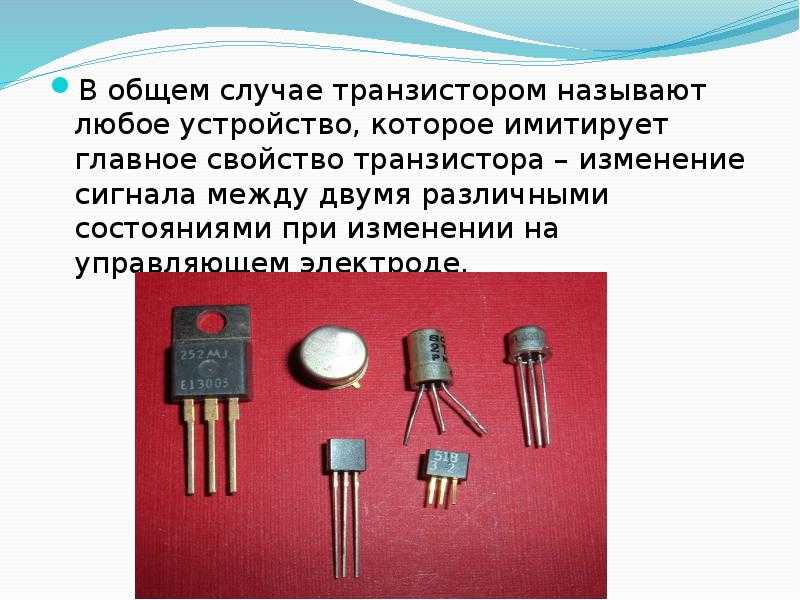

Раньше кристаллы полупроводника располагались в металлических корпусах в виде шляпок с тремя ножками. Такая конструкция была характерна для точечных транзисторов.

Сегодня конструкции большинства плоских, в т. ч. кремниевых полупроводниковых приборов выполнены на основе легированного в определённых частях монокристалла. Они впрессованы в пластмассовые, металлостеклянные или металлокерамические корпуса. У некоторых из них имеются выступающие металлические пластины для отвода тепла, которые крепятся на радиаторы.

Электроды современных транзисторов расположены в один ряд. Такое расположение ножек удобно для автоматической сборки плат. Выводы не маркируются на корпусах. Тип электрода определяется по справочникам или путём измерений.

Схематически строение транзистора можно представить в виде двух полупроводниковых диодов, разделённых дополнительным слоем. (Смотри рисунок 1). Именно наличие этого слоя позволяет управлять проводимостью полупроводникового триода.

Рис. 1. Строение транзисторов

На рисунке 1 схематически изображено строение биполярных триодов. Существуют ещё класс полевых транзисторов, о которых речь пойдёт ниже.

Базовый принцип работы

В состоянии покоя между коллектором и эмиттером биполярного триода ток не протекает. Электрическому току препятствует сопротивление эмиттерного перехода, которое возникает в результате взаимодействия слоёв. Для включения транзистора требуется подать незначительное напряжение на его базу.

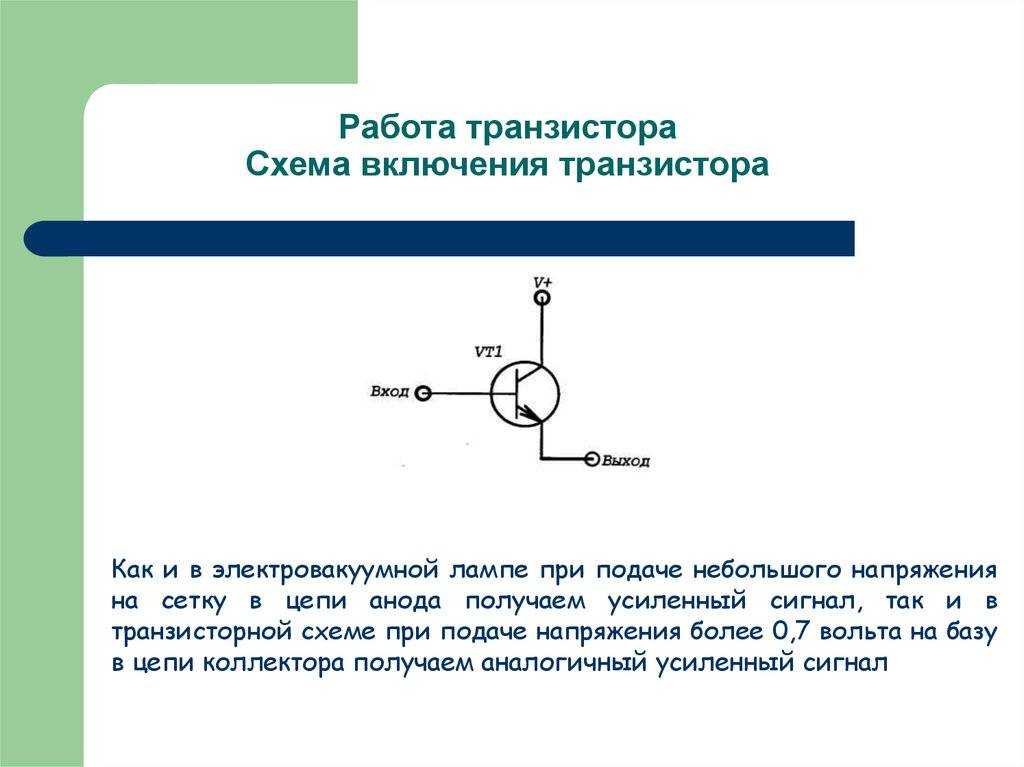

На рисунке 2 показана схема, объясняющая принцип работы триода.

Рис. 2. Принцип работы

Управляя токами базы можно включать и выключать устройство. Если на базу подать аналоговый сигнал, то он изменит амплитуду выходных токов. При этом выходной сигнал точно повторит частоту колебаний на базовом электроде. Другими словами, произойдёт усиление поступившего на вход электрического сигнала.

Таким образом, полупроводниковые триоды могут работать в режиме электронных ключей или в режиме усиления входных сигналов.

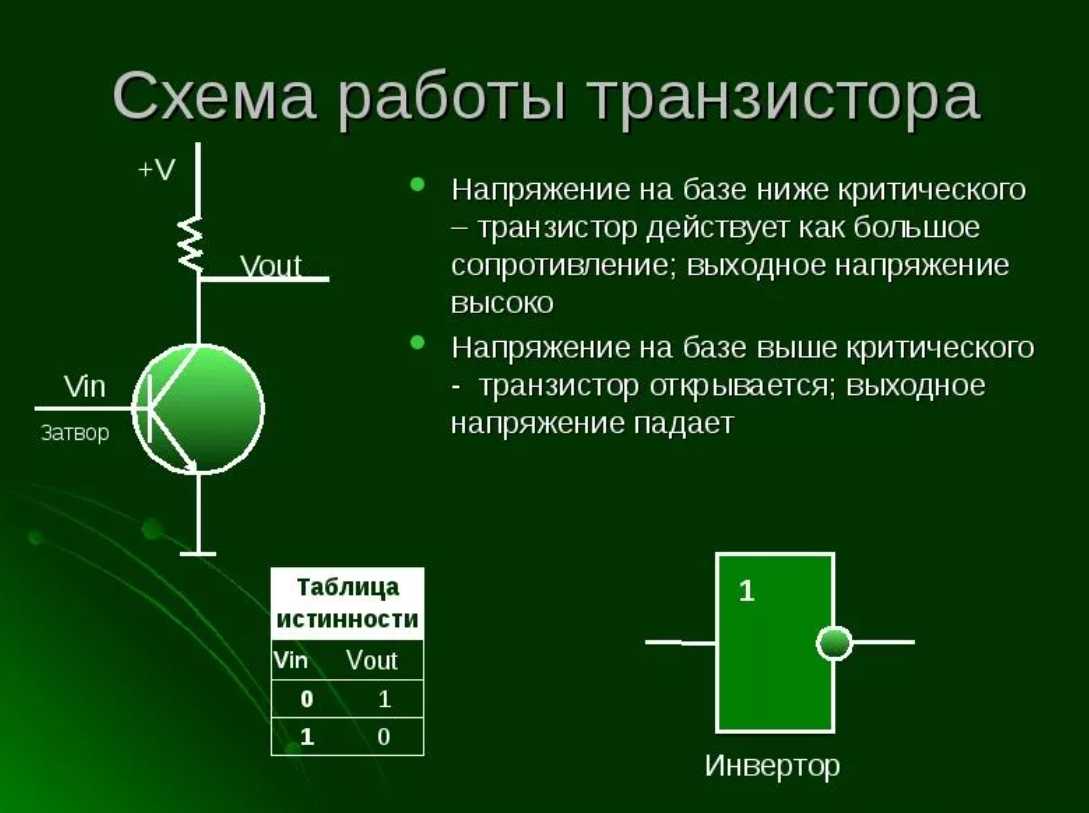

Работу устройства в режиме электронного ключа можно понять из рисунка 3.

Рис. 3. Триод в режиме ключа

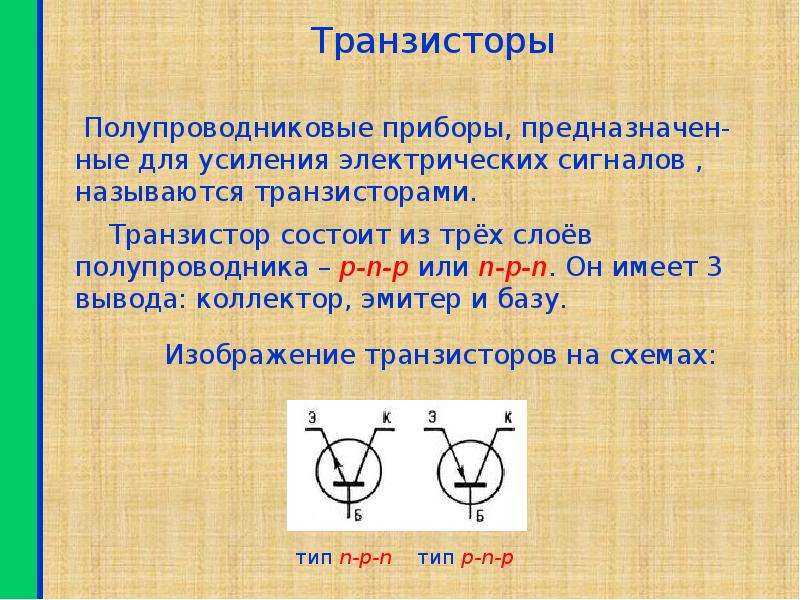

Обозначение на схемах

Общепринятое обозначение: «VT» или «Q», после которых указывается позиционный индекс. Например, VT 3. На более ранних схемах можно встретить вышедшие из употребления обозначения: «Т», «ПП» или «ПТ». Транзистор изображается в виде символических линий обозначающих соответствующие электроды, обведённые кружком или без такового. Направление тока в эмиттере указывает стрелка.

На рисунке 4 показана схема УНЧ, на которой транзисторы обозначены новым способом, а на рисунке 5 – схематические изображения разных типов полевых транзисторов.

Рис. 4. Пример схемы УНЧ на триодах

Как работает полевой транзистор? Пояснение для чайников

Конструкция полевого транзистора отличается от биполярного тем, что ток в нем не пересекает области pn перехода. Заряды движутся по регулируемой области, называемой воротами. Емкость затвора регулируется напряжением.

Пространство pn-зоны уменьшается или увеличивается под действием электрического поля (см. Рис. 9). В результате количество свободных векторов изменяется от полного разрушения до окончательного насыщения. В результате этого воздействия на затвор регулируется ток на электродах стока (контактах, излучающих обработанный ток). Входящий ток протекает через контакты источника.

Рисунок 9. Полевой транзистор с pn переходом

Полевые триоды с интегрированным и индуцированным каналами работают по схожему принципу. Вы видели их схемы на рисунке 5.

Схемы включения полевого транзистора

На практике схемы подключения используются по аналогии с биполярным триодом:

с общим источником – излучает большое усиление тока и мощности;
общие схемы затвора, обеспечивающие низкий входной импеданс и низкий коэффициент усиления (ограниченное использование);
общий сток, которые работают так же, как и схемы с общим эмиттером.

На рисунке 10 показаны различные схемы подключения.

Рис. 10. Иллюстрация схем подключения полевого триода

Почти все схемы способны работать при очень низких входных напряжениях.

Следующий пример применения транзистора

В данном примере мы имеем микрофон, соединенный с затвором полевого транзистора и лампу накаливания, подключенную к транзистору и повышенному источнику питания. Теперь при улавливании звука микрофоном, лампочка будет загораться. И чем громче будет звук, тем ярче будет светиться лампа.

Это происходит потому, что микрофон создает напряжение, поступающее на затвор полевого транзистора. При появлении сигнала на затворе происходит отпирание транзистора, в результате чего через транзистор начинает течь ток от стока к истоку.

Фактически, в этой схеме полевой транзистор играет роль усилителя сигнала. Для еще большего усиления можно использовать еще один транзистор.

Данная схема аналогична предыдущей, только теперь вместо лампы подключен электродвигатель. Это позволяет управлять скоростью вращения электродвигателя силой звука поступающего в динамик.

Чем громче вы кричите в микрофон, тем быстрее двигатель будет вращаться.

Особенности устройства

Полупроводниковые приборы – это группа элементов, которые имеют удельные сопротивления больше, нежели у проводников, но меньше, чем у диэлектриков. Их характерной особенностью является уменьшение этого параметра с увеличением температуры.

Полупроводник – это материал, из которого делают прибор. К нему присоединяются контакты из металла, похожие на ножки, которые присутствуют в корпусе устройства любого типа

Важно понять, из чего делают и как работает транзистор

Транзистор на схеме выглядит как последовательное соединение элементов Н, П, Н типов. А чтобы полупроводниковое устройство пропускало через себя ток, на его базу постоянно должен подаваться сигнал.

Встречаются разные типы транзисторов – в зависимости от того, какое назначение они имеют:

Для усиления силы тока. Если между коллектором и эмиттером течет сильный ток, так называемый ток коллектора, то он будет меняться в зависимости от маленького тока базы.

В качестве электронного переключателя. Радиоприбор может включать и выключать ток. Если на входе он имеет маленькую величину, то на выходе эта величина увеличивается. В том случае, когда по проводникам течет ток большой величины, его можно плавно регулировать с помощью угла поворота рукоятки.

Подав управляющий сигнал на базу, можно включить полупроводниковый элемент, и через него потечет ток. Также его можно выключить. Работа транзистора в качестве электронного переключателя называется «ключевой режим».

Транзистор имеет 3 вывода. Они называются по-разному, если виды транзисторов различаются. У биполярных электрических приборов существуют следующие слои:

эмиттер – область, в которую входят отрицательно заряженные частицы;
коллектор – выход электронов;
база, которая расположена по центру и управляет током в проводнике.

Полевые радиоэлектронные приборы имеют другие названия «ножек»:

затвор – это управляющий контакт;
сток;
исток.

Область применения и основной принципы функционирования

В состоянии покоя между коллекторами транзистора нет электрического тока. Его прохождению мешает сопротивляемость переходника, которая возникает из-за одновременной работы двух слоев транзистора. Включить элемент просто: необходимо подать любое напряжение на него. Управление базой и ее токами будет напрямую переключать режимы работы транзистора с «включенного» на «выключенный».

Если же направить сигнал от аналогового источника, то он будет взаимодействовать с выходными токами путем передачи им своей амплитуды. Иначе говоря, электрический сигнал, который поступил на выходы, будет усилен. Полупроводниковые управляющие триоды вполне могут активно работать как электронные ключи или усилители электронных сигналов входа.

Простейшие схемы подключения транзисторов

Применение транзисторов

Транзисторы востребованы практически во всех отраслях народного хозяйства. Минимализация габаритов этих приборов обеспечивает рост быстродействия электронных компонентов при снижении количества потребляемой энергии и выделения тепла.

Производство слуховых аппаратов

Благодаря практическому применению усиливающих свойств полупроводникового транзистора, стало возможным создание для слухового аппарата мощного микрофона с миниатюрными размерами.

Принцип работы слухового аппарата:

звуковые волны, попадая на микрофон, преобразуются в электрический сигнал;
транзистор усиливает поступивший на него электрический сигнал;
усиленный электрический импульс преобразуется в акустический сигнал, и владелец слухового аппарата получает доступ к звуковой информации.

Производство компьютеров и калькуляторов

Полупроводниковые транзисторы используются во всех электронных компонентах компьютеров и калькуляторов. Они находятся в составе материнских плат, процессоров, карт расширения, периферийных устройств. Системы обработки, передачи и защиты данных – одни из основных областей, где применяются полупроводниковые транзисторы.

Транзисторы, работающие в ключевом режиме, используются для защиты программ от взлома и предотвращения кражи информации. Управление силой тока – аналоговое, регулирование – с помощью ширины импульса.

Транзисторы Дарлингтона (сборного типа)

Это составной транзистор, состоящий из двух или нескольких биполярных транзисторов, расположенных на одном монокристалле и заключенных в общий корпус. В высоковольтной электронике используются составные гибридные транзисторы IGBT, в состав которых входят биполярные и полевые модели. Основное назначение транзистора сборного типа – получение высокомощного сигнала в электрической цепи. Однако из-за низкого быстродействия они эффективны только в низкочастотной аппаратуре.

Силовые преобразователи инверторного типа

Мощные транзисторы с изолированным затвором применяются в оборудовании, рассчитанном на питание током высокого напряжения. Это индукционные нагреватели, мощные сварочные аппараты, мостовые и полумостовые резонансные преобразователи.

Выбор номиналов компонентов схемы

Чтобы выбрать необходимые номиналы компонентов, вам нужно знать еще один важный параметр транзистора — коэффициент усиления.

Когда ток течет от базы к эмиттеру, транзистор включается, так что больший ток может течь от коллектора к эмиттеру.

Между величинами этих двух токов существует связь. Это называется усилением транзистора. Для транзистора общего назначения, такого как BC547 или 2N3904 коэффициент усиления составляет в среднем около 100. Это означает, что если вы подадите ток 0,1 мА на переход база-эмиттер, то по направлению коллектор-эмиттер вы получите ток 10 мА (в 100 раз больше).

Какое должно быть сопротивление резистора R1, чтобы получить ток 0,1 мА?

Если у нас в качестве источника питания батарея 9 В и мы знаем что падение напряжения на переходе база-эмиттер составляет 0,7 В, то на резисторе останется 8,3 В. Чтобы найти сопротивление резистора вы можете использовать закон Ома:

То есть вам необходимо использовать резистор сопротивлением 83 кОм. Это не стандартное значение, поэтому из стандартного номинального ряда возьмем самое близкое значение равное 82 кОм.

Резистор R2 предназначен для ограничения тока, проходящего через светодиод. Сопротивление 1 кОм будет достаточным.

Упрощённая схема работы

Транзисторы — устройства, контролирующие движение электронов, а следовательно, электрический ток. Для понимания того, что делает транзистор, лучше всего подойдёт аналогия с водяным краном и потоком жидкости, но, в отличие от последнего, они не только могут пропустить или перекрыть поток, но также способны контролировать его количество. Применение транзисторов чрезвычайно широко и основано на том, что в качестве электронного компонента он может выполнять две разные функции:

Усилителя. В этом качестве он принимает малые электрические токи на одном выводе и создаёт значительные токи на выходной цепи. Это свойство используется в электронике для усиления сигналов, благодаря ему транзисторы вытеснили ламповые триоды.
Выключателя. В зависимости от наличия или отсутствия сигнала на управляющем электроде он способен замкнуть или разомкнуть цепь. Так работают компьютерные чипы. Например, микросхема памяти содержит сотни миллионов или даже миллиарды транзисторов, каждый из которых может быть управляемо включён или выключен. Поскольку все они в схеме находятся только в одном из двух состояний, то могут являться хранителями двоичной информации — ноля или единицы. ЧИП из миллиардов транзисторов способен хранить миллиарды нолей и единиц.

Реальные биполярные транзисторы. Классификация, виды, типы.

Если бы БТ на самом деле был идеальным, то нужен был бы всего один тип транзистора — ПИБТ (просто идеальный биполярный транзистор). Его можно было бы применять во всех схемах. В реальности все не так хорошо. Причем улучшение одних параметров транзистора, обычно приводит к ухудшению других. Именно этим обусловлено наличие большого разнообразия типов и видов транзисторов, так как для различных схем важны некоторые определенные параметры, но не важны другие, ими можно пожертвовать.

Реальный биполярный транзистор обладает коэффициентом передачи тока, зависящим от самого тока, температуры, частоты и еще ряда внешних параметров. Значения коэффициента передачи тока могут быть от 8 до 1000 и более.

Реальный БТ обладает индуктивностью выводов (как будто последовательно с выводами подключили маленькие катушки индуктивности) и емкостью между коллектором и эмиттером, коллектором и базой, базой и эмиттером. Эти параметры влияют на применимость БТ в высокочастотных схемах. В зависимости от них различают низкочастотные, среднечастотные, высокочастотные и сверхвысокочастотные биполярные транзисторы

Реальный БТ обладает внутренним сопротивлением (как будто последовательно с выводами подключили маленькие резисторы), ограниченными возможностями по рассеиванию тепла, которое неизбежно выделяется при работе прибора, некоторым конечным напряжением насыщения коллектор — эмиттер (если напряжение на коллекторе меньше, то ток через коллектор не пойдет, даже если в цепи базы ток есть). Напряжение насыщения коллектор — эмиттер — очень важный параметр, так как он влияет на потери и нагрев, когда транзистор работает в ключевом режиме, ведь потери мощности в ключевом режиме, когда транзистор открыт, как раз равны току коллектора умножить на напряжение насыщения коллектор — эмиттер. Таким образом, биполярные транзисторы подразделяются на маломощные, средней мощности и мощные. Кроме того, выделяют биполярные транзисторы — ключи, специально предназначенные для работы в режиме ключа.

Реальный БТ имеет ограничения сверху по напряжению коллектор — эмиттер. Превышение этого напряжения чревато пробоем и разрушением элемента. В зависимости от максимального напряжения коллектор — эмиттер биполярные транзисторы разделяют на низковольтные и высоковольтные.

Еще выделяют малошумящие и термостабильные биполярные транзисторы.

Устройство и принцип работы для начинающих

Технологии оперируют не только зарядом электричества, но и магнитным полем, световыми квантами и фотонами. Принцип действия транзистора заключается в состояниях, между которыми переключается устройство. Противоположный малый и большой сигнал, открытое и закрытое состояние – в этом заключается двойная работа приборов.

Вместе с полупроводниковым материалом в составе, используемого в виде монокристалла, легированного в некоторых местах, транзистор имеет в конструкции:

выводы из металла;
диэлектрические изоляторы;
корпус транзисторов из стекла, металла, пластика, металлокерамики.

До изобретения биполярных или полярных устройств использовались электронные вакуумные лампы в виде активных элементов. Схемы, разработанные для них, после модификации применяются при производстве полупроводниковых устройств. Их можно было подключить как транзистор и применять, т. к. многие функциональные характеристики ламп годятся при описании работы полевых видов.

Преимущества и недостатки замены ламп транзисторами

Изобретение транзисторов является стимулирующим фактором для внедрения инновационных технологий в электронике. В сети используются современные полупроводниковые элементы, по сравнению со старыми ламповыми схемами такие разработки имеют преимущества:

небольшие габариты и малый вес, что важно для миниатюрной электроники; возможность применить автоматизированные процессы в производстве приборов и сгруппировать этапы, что снижает себестоимость; использование малогабаритных источников тока из-за потребности в низком напряжении; мгновенное включение, разогревание катода не требуется; повышенная энергетическая эффективность из-за снижения рассеиваемой мощности; прочность и надежность; слаженное взаимодействие с дополнительными элементами в сети; стойкость к вибрации и ударам. Недостатки проявляются в следующих положениях:

Недостатки проявляются в следующих положениях:

кремниевые транзисторы не функционируют при напряжении больше 1 кВт, лампы эффективны при показателях свыше 1-2 кВт;
при использовании транзисторов в мощных сетях радиовещания или передатчиках СВЧ требуется согласование маломощных усилителей, подключенных параллельно;
уязвимость полупроводниковых элементов к воздействию электромагнитного сигнала;
чувствительная реакция на космические лучи и радиацию, требующая разработки стойких в этом плане радиационных микросхем.

Схемы включения

Чтобы работать в единой цепи транзистору требуется 2 вывода на входе и выходе. Почти все виды полупроводниковых приборов имеют только 3 места подсоединения. Чтобы выйти из трудного положения, один из концов назначается общим. Отсюда вытекают 3 распространенные схемы подключения:

для биполярного транзистора;
полярного устройства;
с открытым стоком (коллектором).

Биполярный модуль подключается с общим эмиттером для усиления как по напряжению, так и по току (ОЭ). В других случаях он согласовывает выводы цифровой микросхемы, когда существует большой вольтаж между внешним контуром и внутренним планом подключения. Так работает подсоединение с общим коллектором, и наблюдается только рост тока (ОК). Если нужно повышение напряжения, то элемент вводится с общей базой (ОБ). Вариант хорошо работает в составных каскадных схемах, но в однотранзисторных проектах ставится редко.

Полевые полупроводниковые приборы разновидностей МДП и с использованием p-n-перехода включаются в контур:

с общим эмиттером (ОИ) – соединение, аналогичное ОЭ модуля биполярного типа
с единым выходом (ОС) – план по типу ОК;
с совместным затвором (ОЗ) – похожее описание ОБ.

В планах с открытым стоком транзистор включается с общим эмиттером в составе микросхемы. Коллекторный вывод не подсоединяется к другим деталям модуля, а нагрузка уходит на наружный разъем. Выбор интенсивности вольтажа и силы тока коллектора производится после монтажа проекта. Приборы с открытым стоком работают в контурах с мощными выходными каскадами, шинных драйверах, логических схемах ТТЛ.
