Наименования и обозначения
Все отечественные вольтметры маркируются соответствующим его характеристикам шифром. Поэтому, чтобы определить его устройство и вид, не понадобятся сопроводительные документы. Первая буква может поведать о его модификации и устройстве.
Видовые наименования
Делятся в зависимости от пределов напряжения, которое может
измеряться: от самых малых значений до тысяч Вольт. Также существует векторметр для замеров фазовых изменений.
Обозначения
Существует две системы маркировки
Одна обращает внимание на тип устройства, другая – на токовые характеристики. Если в руках находится электродинамический агрегат, то он будет промаркирован буквой “Д”
Буква “М” в начале названия укажет на магнитоэлектрический аппарат
“С” ставят на электростатические. Устройство с буквой “Ф, Щ” является отличием электронных аппаратов, “Ц” применяют для выпрямительного типа. Букву “Т” можно найти, если вольтметр термоэлектрический, а “Э” – электромагнитный
Буква “М” в начале названия укажет на магнитоэлектрический аппарат. “С” ставят на электростатические. Устройство с буквой “Ф, Щ” является отличием электронных аппаратов, “Ц” применяют для выпрямительного типа. Букву “Т” можно найти, если вольтметр термоэлектрический, а “Э” – электромагнитный.
В зависимости от измеряемого напряжения, прибору присваивается свой шифр. Начинается он с буквы “В” – вольтметр. После чего идёт цифра. Например, 2 – это устройства для постоянного тока, цифрой 3 отмечают специализирующиеся на переменном токе, 4 – импульсные. Шифр В7 определяет универсальное устройство. В5 и В6, соответственно, для фазочувствительного и селективного устройства.
Приборы для измерения силы тока
Виды амперметров
Классифицировать устройства можно по способу индикации. Наиболее широко распространены аналоговые амперметры – с градуированной шкалой, по которой движется стрелка. Современные приборы имеют цифровой дисплей, на котором отображается значение величины тока.
Приборы со стрелочной головкой
Стрелочные амперметры постепенно исчезают. Они отличаются более сложным устройством, чем современные модели, и обладают ограниченной областью применения. Еще один недостаток – меньший срок работы из-за наличия большего количества механических деталей. При этом современные условия иногда требуют измерения меньших величин, чем требуется для отклонения стрелки даже на одно деление. Из-за этого стрелочные приборы приходится модифицировать усилителями сигнала.
Интересно. Долгое время эти приборы не имели аналогов – точность измерений была достаточно высокой. Однако развитие электротехнической промышленности позволило разработать более дешевые в изготовлении приборы.
Принцип действия стрелочной головки
Еще одна сложность при использовании стрелочного амперметра – принцип работы стрелки, отличающийся в разных системах измерения:
- Магнитоэлектрическая. Стрелка поворачивается по линейной шкале, пропорциональной силе тока. Вращающий момент задается током, проходящим через обмотку рамки.
- Электромагнитная. Стрелка закреплена на сердечнике из ферромагнита, который двигается внутри катушки.
- Электродинамическая. Используются две катушки с последовательным либо параллельным соединением. На подвижной – закреплена стрелка, поворачивающаяся от взаимодействия между токами катушек.
Во всех типах прибора используется корректор – специальный винт, соединенный с пружиной. Он необходим для установки стрелки в нулевое положение.
Игнорирование начальной регулировки может привести к неправильному отображению величины измеряемого тока, так как стартовое положение стрелки будет находиться левее нуля.
Приборы с цифровым индикатором
Цифровые устройства вытесняют аналоговые, благодаря ряду отличий:
- простота изготовления – дешевле производить, легче собрать самостоятельно;
- возможность измерения меньших величин;
- отсутствие износа подвижных частей – дольше служат, не требуют замены элементов;
- наглядная и удобная индикация;
- меньший вес.
Переход к цифровому исполнению позволил шире применять приборы в быту. Они проще в использовании – вертикальное и горизонтальное расположение не влияет на работу. Также они лучше защищены от внешних воздействий, например, механических ударов по корпусу.
Магнитоэлектрические амперметры
Устройства, реагирующие на магнитные явления (магнитоэлектрические) применяют для того, чтобы замерить токи очень маленьких значений в цепях с постоянным током. Внутри них нет ничего лишнего, кроме катушки, подсоединенной к ней стрелки и шкалы с делениями.
Термоэлектрические амперметры
Используют для измерения переменного тока с высокой частотой. Внутри прибора установлен нагревательный элемент (проводник с высоким сопротивлением) с термопарой. Из-за проходящего тока нагревается проводник, и термопара фиксирует величину. Из-за возникающего тепла отклоняется рамка со стрелкой на определенный угол.
Ферродинамические
Очень надежные приборы, которые обладают высокой прочностью и мало подвергаются воздействию магнитных полей, возникающих не в приборе. Такого рода амперметры устанавливают в автоматические контролирующие системы как самописцы.
Бывает так, что шкалы прибора недостаточно и необходимо увеличить значения, которые стоит замерить. Чтобы этого достичь используется шунтирование (проводник с высоким сопротивлением присоединяется параллельно прибору). Например, чтобы установить значение силы в сто ампер, а прибор рассчитан всего на десять, то присоединяют шунт, у которого значение сопротивления в девять раз ниже, чем у прибора.

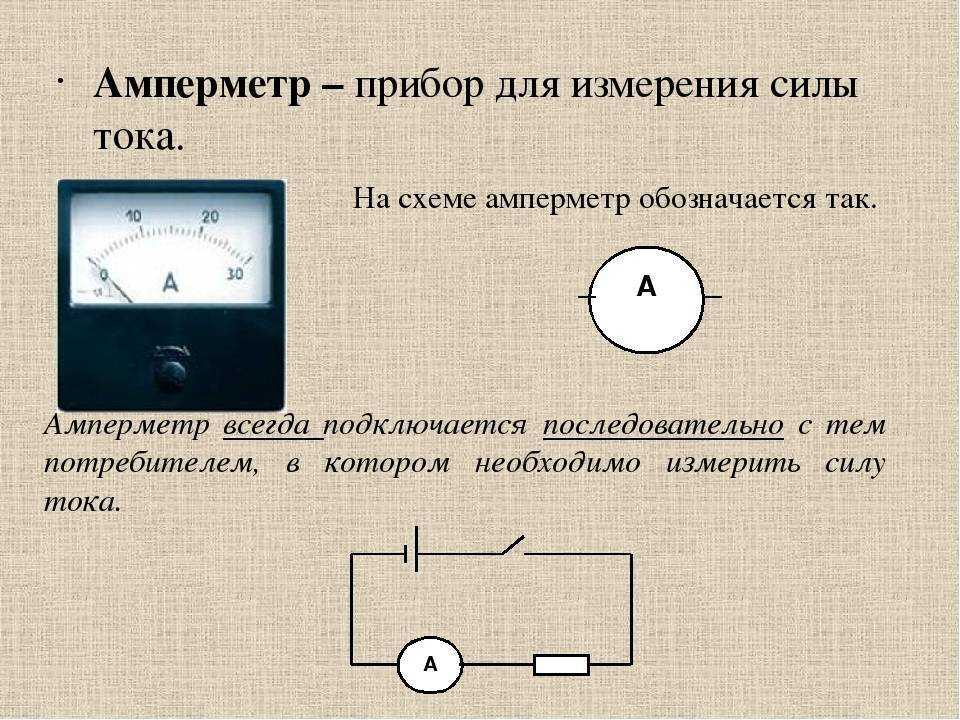

На схемах принципиальных амперметры всегда обозначаются подобным образом:
Основанные на электродинамике
Можно применять не только для замеров силы постоянного тока, но и переменного. Из-за особенностей прибора, его можно применять в таких сетях, где частота достигает двухсот герц. Электродинамический амперметр используется в основном как контрольный измеритель для проверки приборов.
Они сильно реагируют на сторонние магнитные поля и на перегрузки. Из-за этого в качестве измерителей используются редко.
В отличие от магнитоэлектрических их можно применять и для сетей с переменным током, чаще всего в цепях промышленного назначения с частотой в пятьдесят герц. Электромагнитным амперметром можно пользоваться для замеров в цепях с большой силой тока.
Проверка
Точность показаний любого измерительного прибора зависит от калибровки. На аналоговых устройствах ставился штамп, который подтверждал проверку в лаборатории. На современных цифровых мультиметрах с режимом замера силы тока, таких штампов нет, и проверку они не проходили. Многие начинающие электрики не знают, как проверить амперметр. Для проверки точности измерения необходимо:
- Тестируемый прибор подключить параллельно с эталонным. Желательно, чтобы это был механический амперметр.
- В цепь подключить переменный резистор.
- К переменному резистору подключить резистор с мощным сопротивлением.
- Подключить схему к источнику питания.
- При помощи переменного резистора «R2» установить порог напряжения таким образом, чтобы стрелка механического прибора встала точно на середине своей шкалы.
- Включить мультиметр на измерение силы тока.
- Сопоставить результаты.
- Переменным резистором регулировать отклонение стрелки механического прибора в сторону максимума.
- При отклонении на каждое следующее значение, сравнить результаты теста.
Таким образом можно проверить точность цифрового мультиметра при измерении силы тока. Для увеличения нагрузки, можно добавить в схему несколько ламп накаливания. Далее будет дано подробное описание, как пользоваться амперметром.
Виды амперметров
Классифицировать устройства можно по способу индикации. Наиболее широко распространены аналоговые амперметры – с градуированной шкалой, по которой движется стрелка. Современные приборы имеют цифровой дисплей, на котором отображается значение величины тока.
Приборы со стрелочной головкой
Стрелочные амперметры постепенно исчезают. Они отличаются более сложным устройством, чем современные модели, и обладают ограниченной областью применения. Еще один недостаток – меньший срок работы из-за наличия большего количества механических деталей. При этом современные условия иногда требуют измерения меньших величин, чем требуется для отклонения стрелки даже на одно деление. Из-за этого стрелочные приборы приходится модифицировать усилителями сигнала.
Интересно. Долгое время эти приборы не имели аналогов – точность измерений была достаточно высокой. Однако развитие электротехнической промышленности позволило разработать более дешевые в изготовлении приборы.
Принцип действия стрелочной головки
Еще одна сложность при использовании стрелочного амперметра – принцип работы стрелки, отличающийся в разных системах измерения:
- Магнитоэлектрическая. Стрелка поворачивается по линейной шкале, пропорциональной силе тока. Вращающий момент задается током, проходящим через обмотку рамки.
- Электромагнитная. Стрелка закреплена на сердечнике из ферромагнита, который двигается внутри катушки.
- Электродинамическая. Используются две катушки с последовательным либо параллельным соединением. На подвижной – закреплена стрелка, поворачивающаяся от взаимодействия между токами катушек.
Во всех типах прибора используется корректор – специальный винт, соединенный с пружиной. Он необходим для установки стрелки в нулевое положение.
Игнорирование начальной регулировки может привести к неправильному отображению величины измеряемого тока, так как стартовое положение стрелки будет находиться левее нуля.
Приборы с цифровым индикатором
Цифровые устройства вытесняют аналоговые, благодаря ряду отличий:
- простота изготовления – дешевле производить, легче собрать самостоятельно;
- возможность измерения меньших величин;
- отсутствие износа подвижных частей – дольше служат, не требуют замены элементов;
- наглядная и удобная индикация;
- меньший вес.
Переход к цифровому исполнению позволил шире применять приборы в быту. Они проще в использовании – вертикальное и горизонтальное расположение не влияет на работу. Также они лучше защищены от внешних воздействий, например, механических ударов по корпусу.
Магнитоэлектрические амперметры
Устройства, реагирующие на магнитные явления (магнитоэлектрические) применяют для того, чтобы замерить токи очень маленьких значений в цепях с постоянным током. Внутри них нет ничего лишнего, кроме катушки, подсоединенной к ней стрелки и шкалы с делениями.
Термоэлектрические амперметры
Используют для измерения переменного тока с высокой частотой. Внутри прибора установлен нагревательный элемент (проводник с высоким сопротивлением) с термопарой. Из-за проходящего тока нагревается проводник, и термопара фиксирует величину. Из-за возникающего тепла отклоняется рамка со стрелкой на определенный угол.
Ферродинамические
Очень надежные приборы, которые обладают высокой прочностью и мало подвергаются воздействию магнитных полей, возникающих не в приборе. Такого рода амперметры устанавливают в автоматические контролирующие системы как самописцы.
Бывает так, что шкалы прибора недостаточно и необходимо увеличить значения, которые стоит замерить. Чтобы этого достичь используется шунтирование (проводник с высоким сопротивлением присоединяется параллельно прибору). Например, чтобы установить значение силы в сто ампер, а прибор рассчитан всего на десять, то присоединяют шунт, у которого значение сопротивления в девять раз ниже, чем у прибора.
На схемах принципиальных амперметры всегда обозначаются подобным образом:
Основанные на электродинамике
Можно применять не только для замеров силы постоянного тока, но и переменного. Из-за особенностей прибора, его можно применять в таких сетях, где частота достигает двухсот герц. Электродинамический амперметр используется в основном как контрольный измеритель для проверки приборов.
Они сильно реагируют на сторонние магнитные поля и на перегрузки. Из-за этого в качестве измерителей используются редко.
В отличие от магнитоэлектрических их можно применять и для сетей с переменным током, чаще всего в цепях промышленного назначения с частотой в пятьдесят герц. Электромагнитным амперметром можно пользоваться для замеров в цепях с большой силой тока.
Типы амперметров их устройство и принцип работы
Каждый тип амперметра использует различные физические явления, связанные с протеканием электрического тока через проводник. Некоторые из них перечислены ниже.
Магнитоэлектрический амперметр
На проводник с электрическим током, помещенный в магнитное поле, действует электродинамическая сила, величина которой зависит от абсолютной величины электрического тока, длины проводника и величины магнитной индукции.
Конструкция магнитоэлектрического амперметра, основанного на этом явлении, показана на рис. 2. Вращающаяся катушка, через которую протекает измеряемый электрический ток, отмечена красным цветом. Части катушки, перпендикулярные плоскости рисунка, используются в качестве проводника.
Магнитное поле создается постоянным магнитом, сформированным таким образом, чтобы поле было радиальным. Таким образом, каждый фрагмент взаимодействующего проводника всегда перпендикулярен вектору индукции магнитного поля, независимо от положения катушки с указателем.
Рис. 2. Схема работы магнитоэлектрического амперметра. Красный цвет — это катушка в которой течет ток, зеленый — пружина.
Формула, описывающая силу магнитного взаимодействия, действующую на прямолинейный проводник с током, помещенным в магнитное поле, имеет вид: F = I * L * B (1), где:
- L — вектор вдоль проводника с величиной, равной его длине, и направлением — таким же как и направление протекания электрического тока;
- B — вектор индукции магнитного поля.
Согласно этой формуле, на токоведущие проводники перпендикулярно плоскости (см. рисунок 2) действует сила, направление которой перпендикулярно как этим проводникам, так и вектору индукции магнитного поля. Эта сила вызывает вращение катушки. Значение силы, согласно формуле (1), равно F = I * l * B * sin α (2), где:
где α — угол между направлениями вектора L и вектора индукции магнитного поля B . Как было сказано выше, этот угол всегда равен 90 0 , если магнитное поле радиальное.
Пружина, обозначенная зеленым цветом на рисунке 2, противодействует вращению катушки таким образом, что устанавливается равновесное положение в зависимости от силы тока, значение которой можно определить по стрелке, расположенной над шкалой амперметра.
Таким образом, описанный амперметр показывает направление протекания электрического тока. Его можно использовать только для постоянного или однонаправленного тока. Такова, в частности, конструкция гальванометров.
Электродинамический амперметр
Две катушки, по которым течет электрический ток, взаимодействуют друг с другом с помощью магнитного взаимодействия.
Электродинамический амперметр состоит из двух катушек — подвижной и неподвижной (см. рисунок 3).
Рис. 3. Устройство электродинамического амперметра. 1 — неподвижная катушка, 2 — подвижная катушка, 3 — пружина
Если через обе катушки протекает электрический ток, значение которого мы хотим измерить, магнитные поля будут взаимодействовать, вызывая отклонение подвижной катушки и прикрепленного к ней указателя (стрелки). Этот эффект не зависит от направления протекания электрического тока. Электродинамический амперметр может использоваться для измерения постоянного и переменного тока, включая быстро меняющийся ток. Это точные устройства, но дорогие. Чаще всего они используются в лабораториях в качестве эталонных измерительных приборов.
Индукционный амперметр
В металлическом вращающемся диске вихревые токи индуцируются под воздействием магнитных полей, создаваемых катушками, в которых протекает переменный электрический ток.
Электрические токи I1 и I2 (см. рисунок 4), протекающие в катушках электромагнитов, создают пульсирующие магнитные потоки, которые вызывают вихревые токи в диске, помещенном в воздушный зазор электромагнитов.
Вихревые токи также создают магнитное поле, которое отталкивающе взаимодействует с полем катушки, заставляя диск вращаться.
Рис. 4. Устройство индукционного амперметра
Индуктивный амперметр можно использовать только для измерения переменного тока, т.к. постоянный ток не будет вызывать вихревые токи в диске. Этот тип конструкции в настоящее время используются только в качестве счетчиков электроэнергии.
Переградуировка прибора
Лайфхак: как проверить мультиметром утечку тока в автомобиле
Новую градуировку обновлённого стрелочного амперметра под новый шунт нужно произвести следующим образом.
- Снимите переднюю часть корпуса (смотровое окно прибора) вместе со стеклом.
- Подключите одну из лампочек известного номинала последовательно с амперметром к батарее или сетевому адаптеру питания. Так, на лампочках накаливания указывается ток в амперах и напряжение в вольтах. Если вы подключаете светодиодную панель или фару, на которой, например, указано напряжение 12 В и мощность в 24 Вт – вашим рабочим током будет 2 А (мощность, делённая на напряжение источника питания).
- Отметьте, на какой угол отклонилась стрелка прибора, точкой с числом (в данном случае это 2).
- Идеальный вариант – включите параллельно друг с другом одинаковые лампочки или фары, увеличивая их число каждый раз на одну. Так можно «прометить» всю шкалу амперметра. Этот способ хорош для переменного тока – шкала амперметра получается нелинейной за счёт влияния частоты тока и падения части напряжения на диодах. Разметка «на глаз» или с использованием транспортира (или по уже имеющейся «линейке» прибора), как часто делают при постоянном токе, не подойдёт. Лучше перестраховаться и сделать точнее.
- Закончив разметку, соберите прибор и проверьте, надёжно ли держится крепление шунта, хорош ли электрический контакт между ним и амперметром. Если габариты амперметра позволяют, шунт часто заливают эпоксидным клеем, а затем получившийся элемент (в виде бруска) приклеивают к задней стенке измерительной головки.
Типы амперметров
Исходя из вида отсчетного устройства амперметры делятся на приборы с:
- со стрелочным указателем
- со световым указателем;
- с пишущим устройством;
- электронные устройства.
По принципу действия амперметры разделяются
- Электромагнитные – предназначены для использования в цепях постоянного, переменного тока. Обычно используются в привычных электроустановках переменного тока с частотой 50 Гц.
- Магнитоэлектрические — предназначены для фиксации силы тока малых значений постоянного тока. Они имеют магнитоэлектрическое измерительное устройство и шкалу с проградуированными делениями.
-
Термоэлектрические приборы предназначены для измерения силы тока в цепях высоких частот. В состав таких приборов входят магнитоэлектрический механизм, выполненный в виде проводника, к которому приваривается термопара. Васильев Дмитрий Петрович
Профессор электротехники СПбГПУ
Задать вопрос
Протекающий по проводку ток вызывает его нагрев, который фиксируется термопарой. Формирующееся излучение своим влиянием вызывает отклонение рамки на угол, который пропорционален силе тока.
- Ферродинамические приборы — состоят из замкнутого магнитопровода, выполненного из ферромагнитного материала, сердечника и неподвижной катушки. Характеризуются высокой точностью измерения, надёжностью конструкции и низкой чувствительностью к воздействию электромагнитных полей.
- Электродинамические устройства предназначены для замеров величины силы тока в цепях постоянного / переменного токов повышенных частот (до 200 Гц). Они чувствительны к перегрузкам и внешним электромагнитным полям. Но из-за высокой точности замеров их используют в роли контрольных приборов для поверки действующих амперметров.
- Цифровые амперметры – современная модель приборов, сочетающая преимущества аналоговых приборов. На сегодня такие устройства завоевывали лидирующие позиции. Это объясняется удобством в работе, легкостью использования, небольшими размерами и высокой точностью получаемых результатов измерений.
Абрамян Евгений Павлович
Доцент кафедры электротехники СПбГПУ
Задать вопрос
Кроме того, цифровые приборы можно использовать в разнообразных условиях: он не боится тряски, вибрации и пр. воздействий.
Рассмотрим несколько амперметров разных производителей и разных типов:
Амперметры Ам-2 DigiTOP
Технические характеристики:
- Количество входов 1
- Измеряемый переменный ток 1 …50 А
- Погрешность измерения 1%
- Дискретность индикации 0,1 А
- напряжение питания -100…-400 В, 50 (+1) Гц Габаритные размеры 90x51x64 мм
Орлов Анатолий Владимирович
Начальник службы РЗиА Новгородских электрических сетей
Задать вопрос
Работоспособность и долговечность бытовой электротехники зависят от качества получаемой электроэнергии. Как правило, к выходу из строя электронной техники, будь то холодильники, телевизоры или стиральные машины, приводит повышение напряжения выше допустимых пределов. Наиболее опасно длительное повышение напряжения выше допустимой отметки. При этом выходят из строя блоки питания электронной техники, перегреваются обмотки электродвигателей, нередко происходит возгорание.
Амперметр лабораторный Э537
Данный прибор (амперметр Э537) предназначается для точного измерения силы тока в цепях переменного и постоянного тока.
Класс точности 0,5.
Диапазоны измерения 0,5 / 1 A;
Масса 1,2 кг.
Технические характеристики амперметра Э537
- Конечное значение диапазона измерений 0,5 А/1 А
- Класс точности 0,5
- Область нормальных частот (Гц) 45 — 100 Гц
- Область рабочих частот (Гц) 100 — 1500 Гц
- Габаритные размеры 140 х 195 х 105 мм
Амперметр СА3020
Цифровое устройство амперметр базовой модели выпускается в нескольких типовых модификациях в зависимости от базового значения параметров замеряемого тока. При заказе данной модели цифрового амперметра, требуется заявить, с каким базовым параметром силы тока Вам придётся работать: 1 А, 2 А или 5 А.
Базовые параметры замеряемого тока, Iн-1 Ампер (СА3020-1), 2 Ампер (СА3020-2) или 5 Ампер (СА3020-5);
- Границы замеряемых токов от 0,01 Iн до 1,5 Iн;
- Диапазон частот по замеряемым токам от 45 до 850 Герц;
- Границы базовой допускаемой существующей погрешности ±0,2% к оптимальному значению параметров замеряемой силы тока;
- Напряжение по питанию — сеть переменного тока напряжением (85-260) Вольт и частотой (47-65) Герц или постоянное напряжение (120 — 300) Вольт;
- Потребляемая устройством мощность не больше чем 4 ВА;
- Размерные габариты 144x72x190 мм;
- Масса не больше чем 0,55 кг;
- Мощность, потребляемая измерительной цепью амперметров серии 3020, не превышает: для СА3020-1 – 0,12 ВA; для СА3020-2 – 0,25 ВA; для СА3020-5 – 0,6 ВA.
Что измеряет амперметр, где применяется
Электрический ток определяется, как скорость переноса заряда через единицу сечения проводника. Измерить эту величину непосредственно и оценить ее количественно сложно. Не менее сложно и неудобно напрямую измерять ток через силу взаимодействия проводников (так вводится понятие единицы измерения в 1 ампер).
Но при прохождении по проводнику электрический ток оказывает различные виды воздействия:
- термическое;
- электрохимическое;
- электромагнитное;
- другие виды воздействия.
Эти воздействия измерить уже проще, поэтому для измерения тока количественно оценивается его воздействие. На этом принципе и построено действие амперметров.
Разновидности амперметров тока.
Существует два типа устройств, для измерения силы тока, два вида амперметров тока. Тип первый и тип второй.
- Тип первый – аналоговый (он же стрелочный амперметр).
- Тип второй – цифровой.
Тип первый – стрелочный амперметр тока, выглядит он вот таким образом:
Система этого амперметра тока магнитоэлектрическая. А в составе устройства: постоянный магнит, внутри которого вращается катушка из тонкой проволоки. В момент подачи тока катушка направлена на поле при действии момента вращения. Причём величина момента является пропорциональной силе тока. Имеется в устройстве и специальная пружина, которая в момент подачи тока является неким препятствием для вращающейся катушки. Момент упругости пружины в свою очередь пропорционален углу закручивания.
Измерение силы тока происходит таким образом, что при уравновешивании вышеописанных моментов стрелка и показывает искомое значение, равное силе тока, силе воздействия.
Чтобы увеличить предел измерения необходимо параллельно амперметру установить шунт. Резистор, определённой величины, которая рассчитана заранее. Такое устройство названо – резистор шунтирующий.
Для точных измерений с резистором в цепи необходимо придерживаться простых правил. Если в цепи действует измерительный прибор – вольтметр, то входное сопротивление необходимо делать немного больше у самого прибора. В случае работы с амперметром ситуация другая и входное сопротивление прибора следует сделать меньше. В противном случае, если не придерживаться таких правил измерение окажется неверным, и некорректными окажутся показания амперметра. Вся измерительная техника всегда была разработана с учётом неких особенностей и грамотное и правильное использование только залог успешного измерения и результата в целом.
Насколько внимательно отнесётесь к режиму работы устройств мультиметров, настолько правильными окажутся опыты и текущие измерения. Пренебрегая законами и правилами эксплуатации приборов и техники можно не только выяснить неверные результаты измерений, но и испортить устройство, вывести его из строя.
По сей день пользуются аналоговыми амперметрами тока. И это не случайно, их плюсов так много, что люди ещё не скоро смогут от них отказаться. И смогут ли отказаться вообще? Плюсы прибора под названием аналоговый амперметр:
– не нуждаются в независимом питании;
– удобны в отображении информации;
– имеется винтик, на большинстве моделей, который корректирует точность измерения.
Минус тоже есть, но он всего один и очень невзрачный:
– небольшая инертность стрелок может заставить несколько секунд ожидать результаты измерений.
Тип второй – амперметр тока цифровой. В его составе значатся:
– АЦП (аналого-цифровой преобразователь). Именно он преобразует силу тока в данные цифровые, что в дальнейшем можно видеть на дисплее устройства. Дисплей современного ЖК вида.
Огромное отличие таких видов амперметров только в том, что нет стрелки и нет инертности. Результаты измерения можно видеть сразу на дисплее. Разные виды амперметров тока выводят информацию на экран с различной скоростью. Современные виды к тому же и малогабаритны.
Имеются и минусы таких новичков:
– наличие собственного источника питания должно быть непременно.
Деление на этом амперметров не закончилось. Существуют также виды, которые измеряют силу тока переменного напряжения и измеряющие силу тока постоянного напряжения. Но это не значит, что при отсутствии амперметра для измерения переменного тока Вы не сможете её измерить. Измерить можно, и поможет вот такая схема:
Поможет не собирать каждый раз подобную систему мультиметр. Устройство сочетает в себе сразу несколько функций и может измерить силу тока и постоянного и переменного.

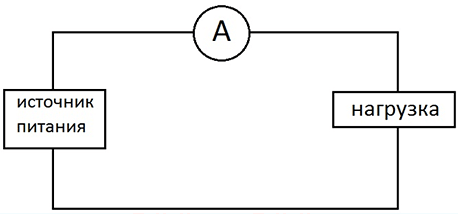

Вот схема для измерения силы тока амперметром:
И теперь чтобы верно измерить силу тока, необходимо, только узнать какая сила тока. Переменное или постоянное напряжение. Нагрузкой же может стать абсолютно любой предмет (лампочка, компьютер, сотовый телефон).
Установка DIP-переключателей T201
| Входной диапазон: 5 А Состояние фильтра:отключен |
Заводские настройки:
По умолчанию все DIP-переключатели модуля установлены в положении OFF. Данная установка соответствует следующей конфигурации:
•
Входной диапазон — 5 А
•
Фильтр — отключен
| Входной диапазон | |||
| 1 | 2 | 3 | Значение |
| 5 А | |||
| • | 10 А | ||
| • | 15 А | ||
| • | • | 20 А | |
| • | 25 А | ||
| • | • | 30 А | |
| • | • | 35 А | |
| • | • | • | 40 А |
Фильтр*
| 4 | Значение |
| • | включен |
| отключен |
Возможные конфигурации:
— Символ •
соответствует положениюDIP-переключателя ON (включен)
— Отсутствие символа соответствует положениюDIP-переключателя OFF (выключен)
*
— фильтр стабилизирует измерения и замедляет время отклика до 2,5 секунд.
Реальные примеры измерения тока
Далее рассмотрим несколько вариантов того, как подключить измерительный прибор в бытовых нуждах. При замерах батареек вам необходимо один щуп приложить к контакту батарейки, а второй к контакту нагрузки, второй контакт нагрузки подключается к свободной клемме батарейки.
Рис. 4. Измерение силы тока в цепи батарейки
Если вы хотите проверить токовую нагрузку в обмотках трехфазного электродвигателя, измерительный прибор подключается поочередно в каждую фазу или если у вас есть три амперметра, можете использовать их одновременно. Для этого щупы подключаются одним концом к выводам обмоток в борно, а вторым, к питающему проводу соответствующей фазы.
Рис. 5. Измерение силы тока в цепи электродвигателя
Для измерения токов и напряжений в электрических цепях используются амперметры и вольтметры, основным элементом которых служит гальванометр – прибор, предназначенный для измерения величин токов. Эти измерения могут быть основаны на одном из действий тока: тепловом, физическом, химическом. Гальванометр, градуированный на величину тока, называется амперметром. По закону Ома (8) напряжение и сила тока связаны прямо пропорциональной зависимостью, поэтому гальванометр можно градуировать и на напряжение. Такой прибор называют вольтметром.
В этом задании мы не будем касаться вопросов, связанных с конкретным устройством электроизмерительных приборов, с их системами и принципами работы. Остановимся лишь на требованиях, предъявляемых к внутренним сопротивлениям амперметров и вольтметров
Важно, чтобы при включении в цепь для измерений эти приборы вносили как можно меньшее искажение в измеряемую величину

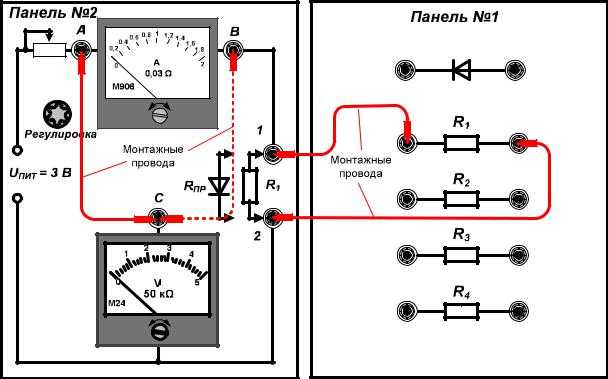

Амперметр включается в цепь последовательно. Если сопротивление амперметра `R_»а»` и его подключают к участку цепи с сопротивлением `R_»ц»` (рис. 7а), то эквивалентное сопротивление участка цепи и амперметра в соответствии с (13) равно `R=R_»ц»+R_»а»=R_»ц»(1+(R_»а»)/(R_»ц»))`.
Отсюда следует, что амперметр не будет заметно изменять сопротивление участка цепи, если его собственное (внутреннее) сопротивление будет мало по сравнению с сопротивлением участка цепи.
Чтобы добиться этого, гальванометр снабжают шунтом (синоним – добавочный путь): вход и выход гальванометра соединяются некоторым сопротивлением, обеспечивающим параллельный гальванометру дополнительный путь для тока (рис. 7 б). Поэтому внутреннее сопротивление амперметра меньше, чем у применённого в нём гальванометра. (Читателю рекомендуется лично убедиться в этом с помощью соотношения (14).) Амперметр называется идеальным, если его внутреннее сопротивление можно считать равным нулю.

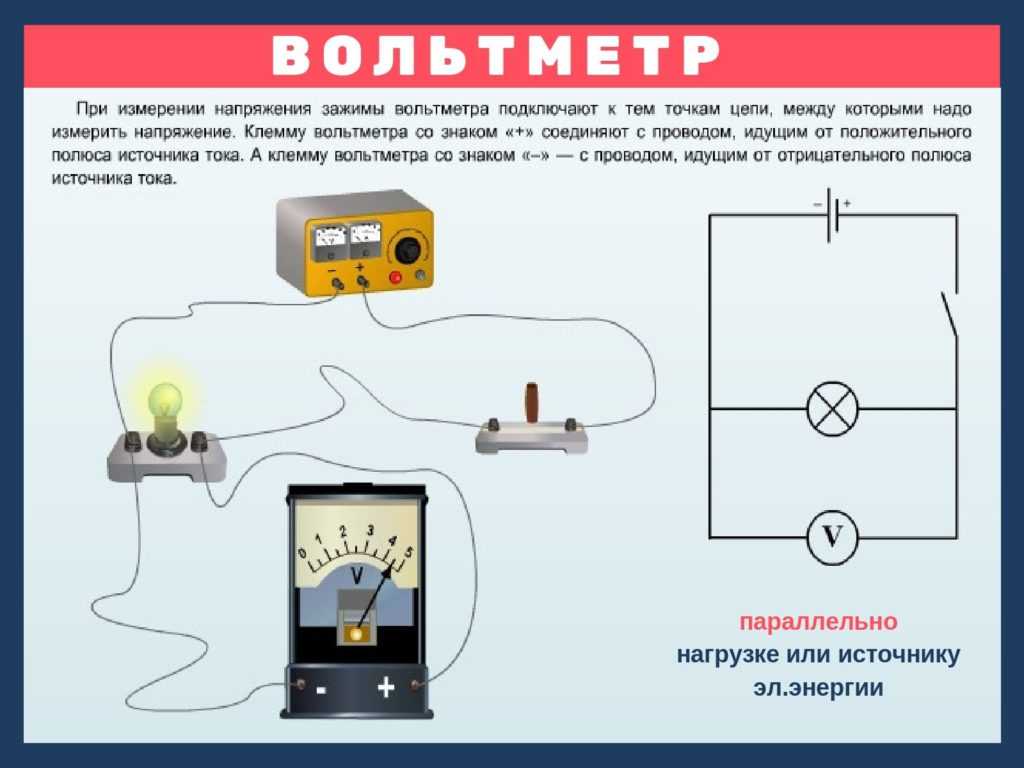

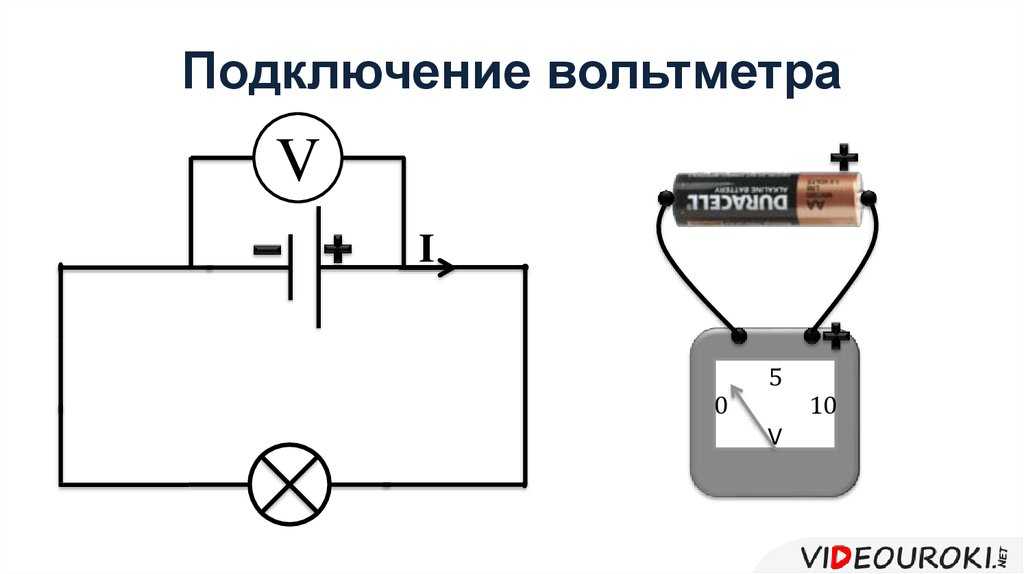

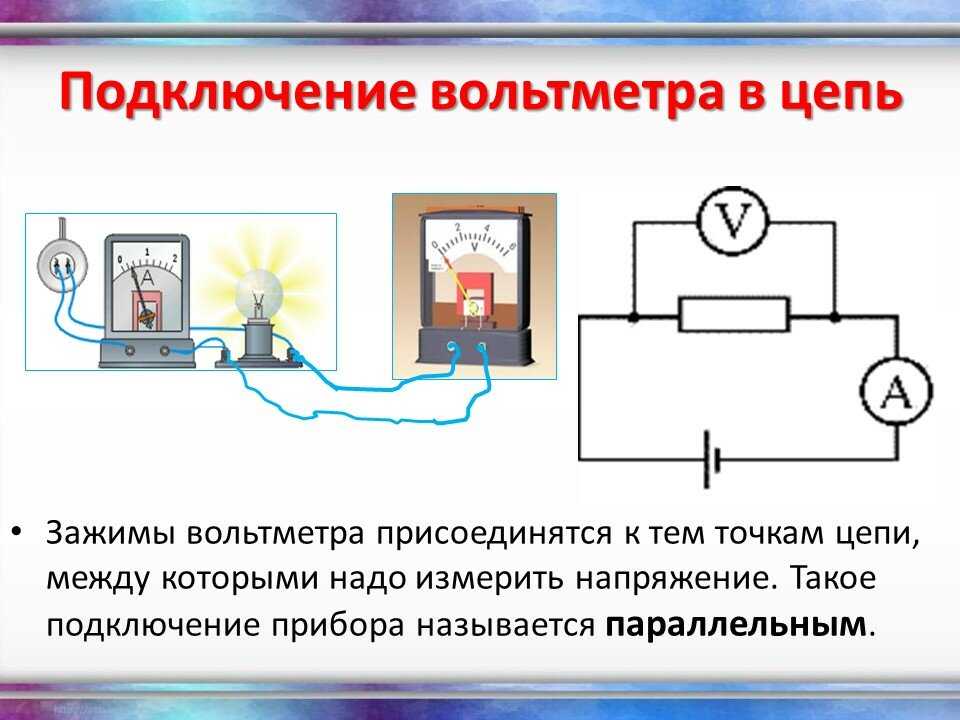

Вольтметр подключается к электрической цепи параллельно тому участку, напряжение на котором требуется измерить. Присоединив, например, вольтметр с сопротивлением `R_»в»` параллельно лампочке с сопротивлением `R_»л»` (рис. 8 а), получим участок цепи, эквивалентное сопротивление которого вычисляется по формуле (14) `R=R_»л» (R»в»)/(R_»л»+R_»в»)`.
Отсюда следует, что чем больше сопротивление вольтметра по сравнению с сопротивлением лампочки, тем меньше эквивалентное сопротивление будет отличаться от сопротивления лампочки. Вывод: чтобы процесс измерения меньше искажал значение измеряемого напряжения, собственное (внутреннее) сопротивление вольтметра должно быть как можно больше. Поэтому в вольтметре последовательно гальванометру включают некоторое сопротивление (рис. 8б). Внутреннее сопротивление такого вольтметра, как правило, во много раз больше сопротивления входящего в него гальванометра. Вольтметр называется идеальным, если его внутреннее сопротивление можно считать бесконечно большим.
Каждый измерительный прибор рассчитан на определённый интервал значений измеряемой величины. И в соответствии с этим проградуирована его шкала. Для расширения пределов измерений в амперметре можно использовать добавочный шунт, а в вольтметре – добавочное сопротивление. Найдём значения этих сопротивлений, увеличивающих максимальную измеряемую величину тока или напряжения в раз.
-
Проект под названием идеальный детский сад был разработан кем
-
Как написать фотоотчет на 9 мая в детском саду
-
Как подтвердить льготу в детский сад сотруднику полиции
-
Какие существуют пути попадания ядовитых веществ в организм приведите примеры обж 8 класс кратко
- Как отдать ребенка в детский сад в 3 года
Виды приборов
Определение внутренних параметров милли(микро)амперметра
Если вы где-то у себя нашли миллиамперметр, но не знаете необходимого для каких-либо расчетов(например, шунта)значения его внутреннего сопротивления головки, то можно воспользоваться приведенной схемой на рис.4.
Замкнув вначале контакты выключателя SA1, необходимо установить переменным резистором R2 стрелку проверяемого индикатора PA1 на конечное деление шкалы. Если из-за параметров милииамперметра это не удается, необходимо установить резистор R1 с меньшим сопротивлением. Затем выключателем SA2 подключаем в электрическую цепь параллельно амперметру(милли или микро) резистор R3 и перемещением его движка добиваемся установки стрелки определяемого амперметра посередине шкалы. В таком состоянии сопротивление резистора будет соответствовать внутреннему сопротивлению головки милии или микроамперметра. Необходимо просто отключить SA2 и измерить на концах отключенного сопротивления R3 его значение. Измерив омметром общее сопротивление R1 и R2, и поделив на него значение поданного в результате измерений напряжения (по закону Ома) можно найти ток полного отклонения прибора.
