Виды зенитных фонарей и требования к их проектированию и монтажу

Виды зенитных фонарей

Классифицировать фонари можно по целому ряду признаков.

Возможность распахивания створки

По данному признаку фонари делятся на:

• Глухие. Открывать такой фонарь нельзя, так что он может выполнять только одну функцию — служить источником естественного освещения.
• Открывающиеся. Как ясно из названия, створку можно открыть, обеспечив тем самым проветривание или дымоудаление.

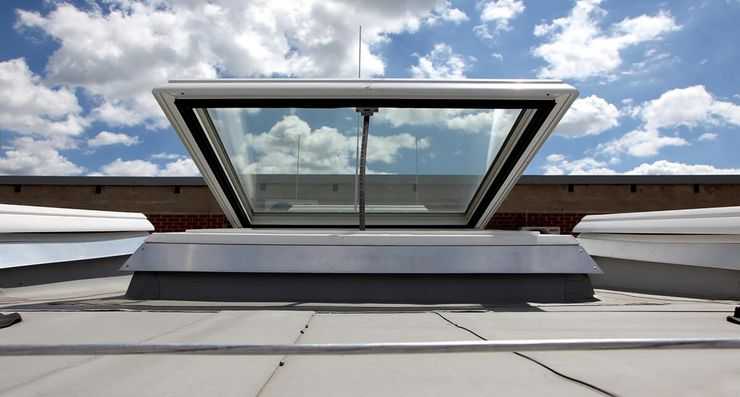

Открывающийся зенитный фонарь обеспечивает выход на кровлю

Створка может открываться:

• вручную: при помощи подсоединённой к ней длинной штанги;
• при помощи электро- или пневмопривода.

Современные фонари с приводом комплектуются датчиками, благодаря которым проём автоматически закрывается при появлении осадков и открывается при обнаружении в помещении дыма или высокой температуры.

Существуют автоматически открывающиеся фонари с аккумуляторами — они не зависят от работоспособности электросети.

Форма в плане может быть:

• круглой;
• прямоугольной;
• многоугольной.

Материал светопропускающего элемента

Используются различные виды стекла (обычное, триплекс и др.) и прозрачные полимеры — органическое стекло, поликарбонат, светопропускающая разновидность ПВХ, полиэфир и пр.

О преимуществах и недостатках наиболее часто применяемых материалов поговорим в разделе о проектировании.

Форма светопропускающего элемента

Применяются такие варианты:

• плоский элемент;
• двускатный;
• в виде пирамиды;

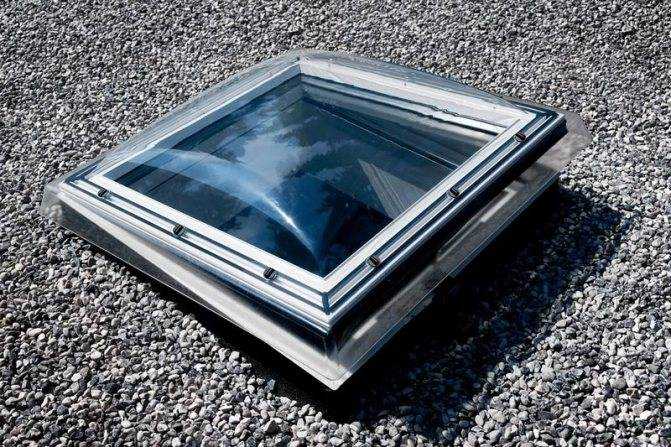

• криволинейный: в виде арки или купола.

Криволинейные элементы изготавливают преимущественно из полимеров. При этом пластик превращается в предварительно напряжённую конструкцию, в силу чего становится намного более прочным.

Пирамидальная конструкция при большом угле наклона граней менее подвержена ударам градин.

Пирамидальный зенитный фонарь хорошо переносит град и снегопады

Огнестойкость

Зенитные фонари, светопропускающие элементы которых изготовлены из оргстекла, стеклопластика и прочих полимерных материалов, можно применять:

• в зданиях I и II степеней огнестойкости;
• в помещениях категорий Г и Д, если используемые материалы покрытия относятся к группам НГ, Г1, Г2.

Для изготовления огнестойких (противопожарных) фонарей используется пожаростойкое стекло. При выборе такого изделия необходимо руководствоваться нормируемым пределом огнестойкости крыши. Устанавливаются огнестойкие зенитные фонари на торговых центрах, бассейнах, спортзалах, производственных цехах.

Предел огнестойкости нормируется по потере:

• несущей способности R;
• целостности E;
• теплоизолирующей способности I.

Конструктивное исполнение

Фонари бывают:

• Точечными. По размерам напоминают обычное окно, предназначены для освещения небольшой зоны.

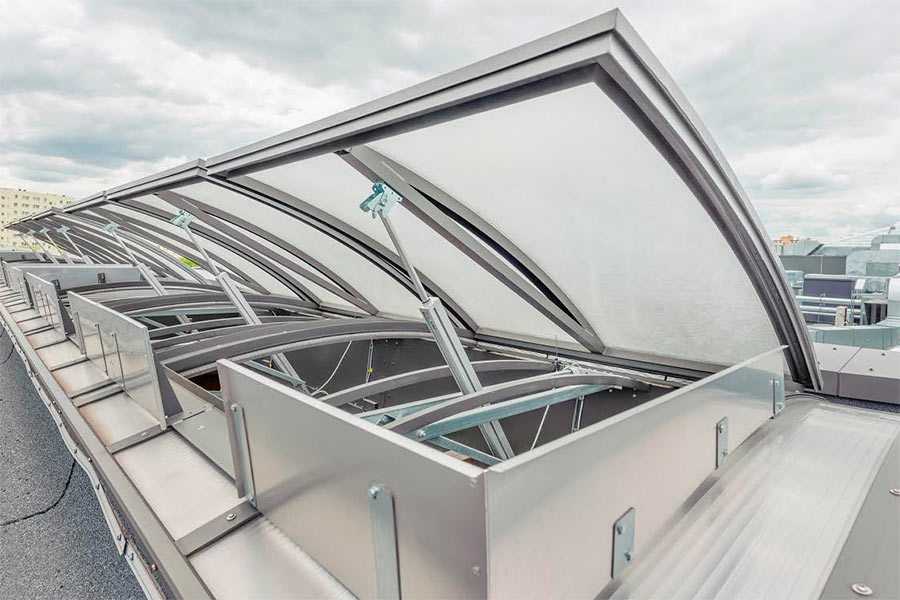

• Ленточными. Имеют большую протяжённость и устанавливаются вдоль почти всей крыши. Применяются в больших постройках, таких как ангары, складские помещения, цеха промышленных предприятий, торговые павильоны. Зенитные фонари ленточного типа используются для освещения больших производственных площадей

Материал рамы и контура опирания

Эти элементы могут изготавливаться:

• из стальных профилей;
• из алюминиевых профилей — более предпочтительный вариант, так как алюминий обладает коррозионной устойчивостью и очень мало весит;
• деревянные бруски (применяются в очень редких случаях).

Наличие светопроводящей шахты

Фонари с такими шахтами устанавливаются в помещения с подшивными (подвесными) потолками. Шахта — это короб с зеркальным покрытием изнутри, который проводится сквозь потолок.

Видео: зенитный фонарь из стеклопакетов

Это интересно: Современные системы дымоудаления – роскошь или необходимость?

Конструктивные особенности

Простота монтажа обеспечивается продуманной схемой конструкции. Основными ее элементами являются:

• Фундамент. Его еще называют венцом или просто основанием. В этой роли обычно выступает профиль из нержавеющей стали, алюминия или меди. Первый вариант используется в больших конструкциях, где нагрузка оказывается не только самим покрытием, но также выпадающими осадками в виде града, дождя или снега. Чаще всего применяется экструдированный алюминий (полосы вытягиваются под давлением и высокой температурой).
• Рама – это та основа, в которую будет вставляться следующий элемент.
• Светопроницаемая основа. В этой роли может выступать поликарбонат, акрил, а также стеклопакеты. В последнем случае внешний слой может быть бронированным, а внутренний состоять из триплекса. Наличие воздушной прослойки в пакете уменьшает теплопроводность и хорошо сохраняет температуру в помещении. Расцветка и исполнение могут быть самыми разными – все по желанию заказчика. Конструкция может быть матовой.
• В открывающихся зенитных фонарях дополнительным элементом служит фурнитура, а также механизмы, которые обеспечивают подвижность. Они могут приводиться в действие физической силой при помощи рукояток, быть полностью автоматическими с гидравлическими или электрическими подъемниками. В таких случаях также добавляется проводка и пульт управления.

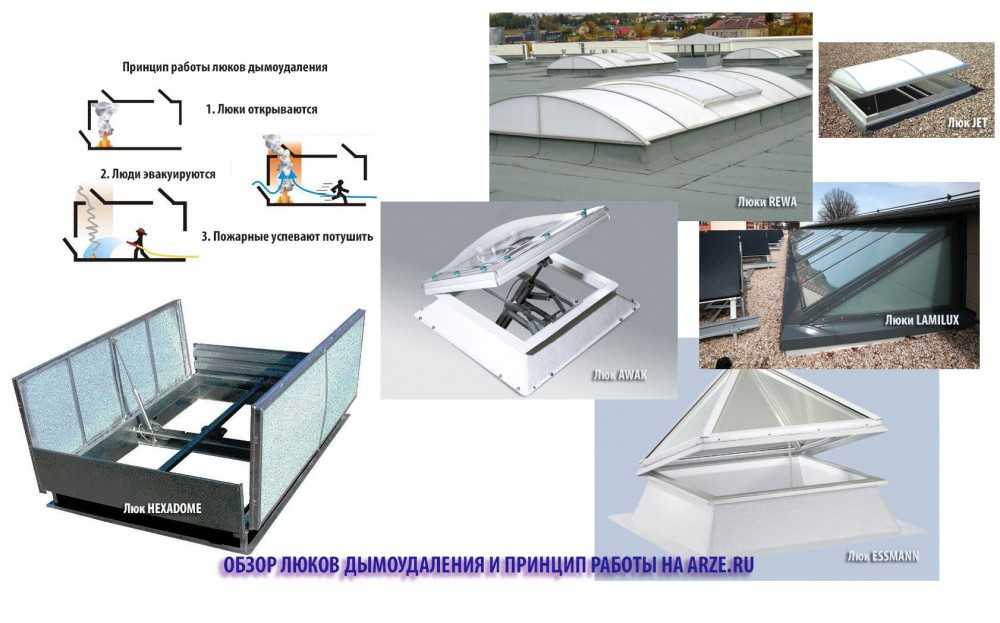

• Отдельным модулем может быть сопло для удаления дыма.

Особенности конструкции, материалы изготовления, сферы применения

Промышленные зенитные фонари можно устанавливать на крышах зданий, где это было предусмотрено проектом. Исключением могут быть только точечные модели, имеющие небольшие размеры и вес. Световые фонари на кровле промышленных зданий устанавливаются над зонами, в которых необходимо освещение. Их можно использовать для направленного освещения разделения помещений или как выход на крышу зданий.

Выбирая вид зенитных фонарей для промышленных зданий важно предусмотреть целый ряд факторов, к примеру:

• Площадь, формы и материалы кровли;
• Размещение несущих и разделительных стен;
• Условия эксплуатации;
• Специфика промышленного предприятия;
• Климатические особенности местности.

Обеспечить необходимое естественное освещение рабочих мест, можно устанавливая точечные фонари, учитывая размещение конкретного оборудования или ленточные, если речь идет о помещении с конвейерными линиями. Шедовые фонари (односторонние ленточные продольные с наклоном) могут быть установлены на тех объектах, где не допускается попадание прямых солнечных лучей.

Конструкции зенитных фонарей могут быть очень разнообразными, но их основными элементами являются:

• Металлический стакан;
• Опорная рама;
• Светопропускающий элемент (органическое стекло, стеклопластик, стеклопакеты, профильное стекло, стеклоблоки и т. д.). Обычное стекло не может быть использовано в качестве светопропускающего материала. В промышленных фонарях чаще всего используют каленое стекло, оргстекло или поликарбонаты.

Очень часто для изготовления каркаса используется алюминиевый сплав с армированными стальными элементами. Это позволяет увеличить площадь, а значит и несущую способность. Утепляя опорные контуры можно улучшить теплоизоляцию, равномерно распределить световой поток, можно установив боковые грани под наклоном. Основным материалом для опорных рам, которые являются основанием светопропускающих элементов, служит антисептированная древесина. Высокую огнестойкость и долговечность гарантирует отсутствие в каркасах пластиковых элементов. Двойной контур уплотнения позволяет не только уберечь помещения от неблагоприятных погодных условий, повысить уровень комфорта для персонала, но и обеспечивает сохранность оборудования.

Главными преимуществами промышленных зенитных фонарей являются:

• Абсолютная герметичность, которая обеспечивается благодаря специальной системе крепления и точным размерам;
• Звуко- и теплоизоляция;
• Прочность, длительный срок эксплуатации и минимальные эксплуатационные расходы.

Зенитные фонари, в которых предусмотрены стеклопакеты с несколькими стеклами, разной шириной сэндвич-панелей и различными наполнителями, могут быть использованы как часть «теплого остекления» как в жилых, так и в промышленных помещениях. Но чаще всего они используются исключительно в качестве источника света и защищают от неблагоприятного воздействия окружающей среды. Их можно устанавливать, как на кровле производственных цехов, так и в помещениях, которые расположены под землей.

Стоимость оконных конструкций стандартной формы (без учета доставки монтажа) может колебаться от 6 000 до 8 600 р./кв.м и выше, обогреваемый стеклопакет с триплексом может обойтись больше 20 000 р./кв.м. Оснащение зенитных фонарей дополнительными люками, дренажной системой, дистанционным механизмом открывания створок и т. д. влечет за собой дополнительные первоначальные расходы, но позволит значительно экономить потребление электроэнергии.

Виды зенитных фонарей

Существует несколько типов светопрозрачных алюминиевых конструкций, но в большинстве своем они делятся на две большие группы: точечные и ленточные. Имеется также купольная форма, но она относится преимущественно к точечному виду.

Стеклянное купольное устройство выглядит как округленный или многогранный приподнятый элемент из стекла, установленный на крышу. Но есть одна особенность — размер зависит от типа здания. Если планируется сделать зенитный фонарь на крыше частного дома, подойдет небольшой элемент. А вот для бассейна или торгового центра размеры будут больше, при этом точечных элементов в таком случае может быть несколько.

Далее о ленточных изделиях. Отличие ленточных и купольных фонарей заключается, прежде всего, в том, что первые практически никогда не используются в частном строительстве. В данном случае предполагается монтаж на кровле большого предприятия, склада, ангара. То есть на таких объектах, где стандартные стеклопакеты не дают нужного эффекта ввиду слишком большой площади помещения.

Преимущество ленточных фонарей заключается в том, что после их монтажа на кровельную систему солнечный свет проникает внутрь независимо от времени дня. Если нежелательно попадание УФ лучей, то возможен монтаж специальной пленки.

Зенитные фонари. Область применения

Зенитные фонари применяются для устройства естественного освещения/вентиляции помещений общественных и производственных зданий, мансардных этажей жилых зданий.Выбор вида, конструктивного решения фонарей и способа их размещения в покрытии зданий производится на основании технико-экономического сравнения различных вариантов с учетом архитектурно-композиционного решения здания или сооружения и особенностей выполняемых в них технологических процессов.

Конструктивное решение фонарей и их расположение в покрытии здания или сооружения должно обеспечивать:

• нормируемое значение коэффициента естественного (или совмещенного) освещения в помещении;
• поддержание, в комплексе с системой отопления и вентиляции, необходимых параметров температуры и скорости движения воздуха в рабочей зоне и воздухообмена в помещении;
• надежность эксплуатации в течение расчетного срока;
• ремонтопригодность и удобство в эксплуатации.
• Зенитные фонари классифицируются по конструктивным решениям — глухие (не открывающиеся) и открывающиеся.

Глухие зенитные фонари

Основная функция — естественное дополнительное освещение.

  Общий вид зенитного фонаря с заполнением из акрила

1. Основание (прямое или наклонное) — оцинкованная сталь
2. Светопропускающее заполнение — купол из акрила
3. Пароизоляционный слой*
4. Теплоизоляция основания*
5. Водоизоляционный ковер*
   *- в комплект поставки не входят

  Общий вид зенитного фонаря с заполнением из сотового поликарбоната

1. Основание (прямое или наклонное) — оцинкованная сталь
2. Светопропускающее заполнение — сотовый поликарбонат
3. Пароизоляционный слой*
4. Теплоизоляция основания*
5. Водоизоляционный ковер*
   *- в комплект поставки не входят

Открывающиеся зенитные фонари

Основная функция — естественное дополнительное освещение и вентиляция

Открывающиеся зенитные фонари с ручным приводом

 Общий вид зенитного фонаря с ручным приводом

1. Основание (прямое или наклонное) — оцинкованная сталь
2. Светопропускающее заполнение — купол из акрила
3. Ручной привод
4. Алюминиевая рама
5. Пароизоляционный слой*
6. Теплоизоляция основания*
7. Водоизоляционный ковер*
   *- в комплект поставки не входят

Открывающиеся зенитные фонари с электрическим приводом

 Общий вид зенитного фонаря с электрическим приводом

1. Основание (прямое или наклонное) — оцинкованная сталь
2. Светопропускающее заполнение — купол из акрила
3. Электрический привод, 230 В
4. Алюминиевая рама
5. Пароизоляционный слой*
6. Теплоизоляция основания*
7. Водоизоляционный ковер*
   *- в комплект поставки не входят

Люки для выхода на крышу

Основная функция — обеспечение прохода на крышу.Дополнительная функция — естественное освещение.

Общий вид люка для выхода на крышу

1. Основание (прямое или наклонное) — оцинкованная сталь
2. Газовая пружина
3. Ручка и замок с ключом
4. Алюминиевая рама
5. Светопропускающее заполнение — купол из акрила
6. Пароизоляционный слой*
7. Теплоизоляция основания *
8. Водоизоляционный ковер*
   *- в комплект поставки не входят

Требования к зенитным фонарям

При кажущейся сложной конструкции такие элементы предназначены практически для любых кровельных систем и обеспечивают помещение достаточным объемом солнечного света

Также важной опцией является быстрое удаление дыма при пожаре

Существует строгое требование к размерам и процессу установки:

1. Площадь конструкции не более 15% от общего размера кровли.
2. Огнезащита предполагает специальные противопожарные отсечки — гравийные присыпки между огнеопасным элементом кровли и рулонным покрытием.
3. Расстояние от люка до противопожарной стены минимум 5 м.
4. Все используемые материалы должны обладать классом огнестойкости EI 60.
5. Обязательна установка системы автоматического открывания окна.

С технической точки зрения, фонарь в разрезе – довольно интересная и сложная конструкция. Перечень всех норм и требований, где учитывается тип зданий, размер кровли, разрез, вид и параметры осветительного прибора, а также другие факторы представлены в документах. Например, в ГОСТах, сводах правил МЧС и других нормативных актах, которые стоит учитывать, прежде чем делать монтаж.

Мастера нашей компании помогут сделать установку зенитных фонарей на высоком уровне. Для заказа услуги позвоните или напишите нам! Мы подскажем вам по вопросам подбора подходящей модели, а также своевременно и на высоком уровне проведем установку таких конструкций на любых типах зданий.

Монтаж зенитного фонаря

В общем случае при установке фонаря выполняют такие операции:

1. На опорном периметре, куда будет устанавливаться стакан фонаря, закрепляют уплотнительный материал.
2. Если он (периметр) выполнен из деревянных брусков или стальных профилей, то есть установка производится на стропильную крышу, приклеивают на специальную мастику профилированный резиновый уплотнитель.
3. Если крыша представляет собой бетонную плиту со световым проёмом, то нужно сначала зачистить края проёма болгаркой, а после уложить на него полосу рубероида (можно бикроста) и уплотнитель из резины.
4. Стакан фонаря поднимается автокраном на крышу и устанавливается на опорный периметр. После этого его нужно прикрутить: к бетонной плите — анкерными болтами, к стропильной системе — саморезами или обычными болтами с гайками. Крепёж должен пронизывать установленный ранее уплотнитель.
5. Далее по периметру стакана сверху крепится уплотнительная лента, для чего используются винты с потайной головкой, ввинчиваемые через каждые в 5–6 см.
6. На уплотнительную ленту укладывается рама фонаря. Если она имеет петли для открывания, их нужно приварить или прикрутить к каркасу. Если открывание не предусмотрено, раму просто прикручивают сквозь уплотнитель винтами.
7. В раму укладывается ещё одна уплотнительная лента и сразу на неё — светопропускающее полотно.
8. Полотно фиксируется штапиками. Часто в этом качестве используют квадратные алюминиевые трубки. Под штапики также укладывают уплотнитель либо наносят силиконовый герметик для наружных работ, после чего их прикручивают винтами к раме.
9. Герметизацию места примыкания кровельного покрытия к стакану фонаря выполняют при помощи фартука либо выполненного из оцинкованной стали «воротника» подобно тому, как оформляется примыкание кровли к стене или дымоотводящей трубе.

Видео: установка зенитного фонаря

Конечно, зенитный фонарь — дорогое удовольствие. Но затраты на его приобретение и установку окупятся за счёт экономии электроэнергии, которая, к слову, постоянно дорожает

Важно помнить, что монтаж данной конструкции может производить только работник, имеющий допуск на проведение высотных работ

Зенитные фонари: особенности, использование, плюсы и минусы

Зенитные или световые фонари, несмотря на название, вовсе не являются электрическими приборами. Хотя, освещение — это действительно одна из их основных функций. Давайте рассмотрим особенности зенитных фонарей, их виды, использование, достоинства и возможные недостатки.

Под зенитными фонарями понимаются световые проёмы, которые устанавливаются непосредственно на кровле здания, на плоскости покрытия.

Некоторые разновидности зенитных фонарей в целом схожи с мансардными окнами, но есть и совершенно особые конструкции, которые не спутаешь ни с чем другим.

Каким бы ни был зенитный фонарь, он будет состоять из двух частей: каркаса, опоры, которая устанавливается на балки или плиты перекрытия, а также светопропускающей части, остеклённой, состоящей из отдельных панелей, купола или многогранных сводов.

Каркасом зенитных фонарей сейчас чаще всего выступает алюминиевый профиль, сталь или ПВХ, деревянные конструкции постепенно остаются в прошлом. В качестве остекления в последнее время используется не обычное оконное стекло, а более надёжное и крепкое акриловое стекло или поликарбонат. Они заметно снизили риск разрушения конструкции, например, под воздействием слоя снега или сильного ветра.

По особенности устройства световые фонари принято делить на глухие, то есть не открывающиеся, и с системой открытия. Она может быть механической, то есть ручной, а может представлять собой автоматизированную систему с электроприводом.

Открывающиеся зенитные фонари не только обеспечивают доступ естественного света в помещение под крышей, но и служат дополнительным источником свежего воздуха, выступая частью системы вентиляции.

Дополнительная функция световых фонарей — отведение дыма в случае возникновения пожара. В таком случае устанавливается специальная система, открывающая световой проём в случае пожара с помощью пневматического или электрического механизма. В этом случае зенитный фонарь становится важным сегментом системы противопожарной безопасности.

Согласно ГОСТ З 54850–2011, зенитные фонари не могут занимать более чем 15% всей поверхности кровли. Главные требования к таким световым конструкциям:

• защита от вандализма и нежелательного проникновения внутрь.
• хорошая гидроизоляция, помещение должно быть защищено от осадков, возникновения плесени и сырости.
• должна быть возможность провести уборку, мойку окон.

Монтируются зенитные фонари на скатной, плоской и мягкой кровлях, а монтажный шов принято выполнять по типу «вечный стык».

Основные типы зенитных фонарей: точечные и ленточные. Ленточные принято устанавливать на крышах с наклоном порядка 5 градусов, на мягких кровлях. Короба-каркасы в таких случаях располагаются параллельно. Лючок для удаления дыма легко встроить именно в ленточные световые фонари, размеры которых могут быть самыми разными, в зависимости от конфигурации самого здания.

Точечные зенитные фонари могут быть купольными, пирамидальными, арочными, многогранными. Чаще всего они применяются для создания зимнего сада или оранжереи на верхнем этаже, однако могут просто служить главным источником света.

Преимущества установки зенитных фонарей:

• мощный источник естественного света. Зенитный фонарь на кровле обеспечивает куда больше солнечного света, чем обычные стеновые стеклопакеты.
• можно сэкономить на электрическом освещении.
• открывающиеся зенитные фонари обеспечивают эффективную естественную вентиляцию.
• комфортный микроклимат в комнатах под кровлей.
• купольный, многогранный или пирамидальный зенитный фонарь станет хорошим, оригинальным украшением крыши.

Благодаря таким достоинствам, зенитные фонари применяются и в жилых, и в промышленных, коммерческих зданиях.

К недостаткам световых фонарей можно отнести:

• дополнительные затраты на покупку и установку конструкции. Цена будет зависеть от размеров проёма, наличия автоматической системы открывания, электропривода, использовавшихся материалов.
• планировать установку зенитных фонарей следует на этапе проектирования кровли.
• самостоятельно установить конструкцию сложно, необходима помощь специалистов.
• неправильный монтаж, нарушение технологии могут привести к тому, что в помещении будет дуть, появится сырость, остекление будет «потеть».

Резюмируем: зенитные фонари выступают не только источником света и свежего воздуха, это активная часть обустройства экстерьера здания и дизайна помещения под кровлей. опубликовано Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! econet

Зенитные фонари для кровли

Зенитные фонари в промышленных зданиях используются для организации естественного освещения крупногабаритных строений с большими пролетами. Они могут устанавливаться на одно- и двухскатных, а также на плоских крышах (эксплуатируемых и нет). При этом применение зенитных фонарей не зависит от разновидности кровли. Они могут сочетаться с металлочерепицей и другими типами профилированного металла, полимерными мембранами или рулонным битумным покрытием.

Если вам требуется установка промышленных зенитных фонарей дымоудаления, обратитесь в компанию «Меркор-ПРУФ». Мы предлагаем проектирование, установку и обслуживание ленточных и точечных конструкций mcr PROLIGHT.

Назначение зенитных фонарей

Зенитные фонари для кровли помогают решить проблему освещенности сооружений большой площади. Их световая активность больше в 2–2,5 раза, чем у классических вертикальных окон той же площади. Благодаря своим особенностям конструкции большинство конструкций помогают наладить систему эффективной вентиляции сооружения без применения принудительный вытяжки и электрических приводов – перегретый воздух выходит из здания естественным способом. Кроме того, данные конструкции позволяют создать эффективную систему дымоудаления.

Разновидности зенитных фонарей

Промышленные зенитные фонари классифицируются по разным признакам.

По материалу светопроницаемого элемента выделяют:

• зенитные фонари из поликарбоната. Поликарбонат – современный, легкий, прочный и удобный в использовании прозрачный материал. При необходимости такая конструкция может быть оборудована тонированным материалом. Он несколько снижает пропускную способность, но будет довольно эффективным решением для регионов с жарким климатом;
• из стекла. По требованиям техники безопасности изготовление зенитных фонарей данного типа предполагает использование не обычного стекла, а ламинированного либо органического, которое не даст опасных осколков при повреждении.

По типу конструкции различают:

• ленточные зенитные фонари. Они представляют собой продолговатые конструкции с плоским, арочным или треугольным сводом. Устанавливаются либо вдоль конька крыши, либо между стропильными фермами. Как правило, ширина составляет 1–6 м при длине 10–15 м. Это один из наиболее эффективных инструментов для получения естественного освещения;
• точечные зенитные фонари. Они представляют собой квадратные или прямоугольные конструкции, заполненные сотовым или монолитным поликарбонатом. Предназначены для освещения определенного участка внутреннего пространства. Как правило, у таких фонарей небольшие размеры (для промышленных и общественных сооружений примерно 3 х 3 м).

Рамы зенитных фонарей могут быть выполнены из стали, алюминиевых сплавов, полимеров. Последние отличаются доступной ценой и стойкостью к коррозии, но они могут быть использованы только в регионах с мягким климатом, так как имеют низкую прочность при отрицательных температурах. Для крупногабаритных изделий применяется только сталь.

Правила изготовления и монтажа зенитных фонарей

Чтобы организовать более равномерное и эффективное освещение всего внутреннего пространства сооружения, рекомендуется:

• использовать несколько зенитных фонарей небольших и средних размеров;
• делать площадь остекления зенитного фонаря не менее 2 м2;
• поднять зенитные фонари над кровельным пирогом минимум на 30–40 см, что предотвратит заметание свода снегом и поможет сохранить эффективность конструкции в зимний период.

Такая конструкция может обойтись несколько дороже, чем применение одного фонаря большого размера, но экономия на освещении затененных участков быстро компенсирует разницу в стоимости

Если у вас возникли вопросы по условиям приобретения и монтажа зенитных фонарей, обратитесь к нашим специалистам по телефону или электронной почте, которые указаны в верхней части страницы.

По требованиям техники безопасности изготовление зенитных фонарей данного типа предполагает использование не обычного стекла, а ламинированного либо органического, которое не даст опасных осколков при повреждении.

Крышные люки дымоудаления. Зенитные фонари 06:47

Основной задачей люков дымоудаления является отвод из закрытых помещений (производственных цехов, торговых или складских комплексов, общественных зданий и т.п.) дыма, продуктов горения и тепла наружу объекта без использования устройств принудительной вентиляции за счёт естественной тяги (перепада давления), способствуя сохранению жизни и имущества. Кроме того, люки могут служить для вентиляции и при необходимости одновременно, для дымоудаления и вентиляции в качестве т.н. «кровельных окон верхнего света». Благодаря применению дымоудаляющих люков инвестор получает возможность:

уменьшить класс огнестойкости здания

увеличить площадь допустимых пожарных зон

сократить эвакуационные пути

сократить энергопотребление на общеобменную и аварийную вентиляцию

избавиться от необходимости использования сети воздуховодов

снизить нагрузку на кровлю

В зданиях, особенно имеющих большие открытые пространства, такие как современные офисные и торговые центры, гостиницы, производственные помещения и прочие, в силу высоких потолков и невозможности сегментации воздушной массы, вопрос пожарной безопасности стоит чрезвычайно остро. При пожаре образуется большая масса горячего газа, который распространяется в виде восходящего вертикального прямолинейного столба. Поднявшись под потолок, горячий газ образует стратифицированную зону дыма, который, накапливаясь, начинает охлаждаться, слой дыма увеличивается и, по мере роста плотности начинает опускаться, насыщая все нижестоящее пространство.

Действенной альтернативой неизбежному накоплению дыма при пожаре становится удаление дыма естественной тягой через кровельные люки дымоудаления.

При возникновении пожара центральная пожарная сигнализация (дымовые извещатели) посылает на пульт управления сигнал «Тревога». Происходит автоматическое открывание люков на кровле. Таким образом, основное назначение люков (систем) дымоудаления – безопасность.

Задачи:

– обеспечить эффективную эвакуацию людей из здания, охваченного огнем;

– сохранить приемлемую среду на смежных к очагу возгорания участках для работы персонала служб спасения и пожаротушения.

Дополнительные функции:

– освещение в дневное время;

– возможность устройства естественной вентиляции.

Область применения:

Необходимость применения люков дымоудаления регламентируется действующим законодательством и строительными нормами. Размер, количество, тип системы управления и люков дымоудаления должны быть предписаны соответствующим разделом проекта. Конструкция люка дымоудаления должна обеспечивать:

– сохранение работоспособности в течение заданного времени при внутреннем тепловом воздействии;

– заданную инерционность и безотказность срабатывания привода;

– надежность и ремонтопригодность в течении всего срока эксплуатации.

Как видно на схеме рисунка – люки дымоудоления обеспечивают эффективное удаления продуктов горения из производственного помещения, что может обеспечить целостность конструкций здания и спасти жизни людей.
