Схема подключения светодиодных ламп вместо люминесцентных
Люминесцентные лампы, благодаря своим революционным, для своего времени, характеристикам: низкому энергопотреблению, высокой световой эффективности и долгому сроку службы, получили очень широкое распространение.
Именно трубчатые лампы дневного света освещают большинство школ, больниц, офисов, цехов и т.д., наиболее часто они установлены в растровых светильниках, знакомых каждому.
Но технологии не стоят на месте, их активное развитие привело к созданию светодиодных ламп, которые превзошли практически по всем показателям люминесцентные. В настоящее время, единственным их недостатком является стоимость в сравнении с лампами дневного света, по сумме же всех характеристик и выгод, а главное по соображениям безопасности, они вне конкуренции.
Менять старые люминесцентные светильники целиком на аналогичные светодиодные не выгодно, хотя бы просто экономически, лучше просто заменить лампы, ведь производители давно уже выпускают трубчатые светодиодные лампы Т8 под цоколь G13 и можно установить их, оставив старый корпус светильника, лишь немного модернизировав его.
Чтобы поставить светодиодные лампы вместо люминесцентных, необходимо несколько доработать светильник, сделать его проще, убрав из схемы подключения несколько лишних компонентов. Сейчас я подробно покажу как это легко сделать самому.
В первую очередь давайте рассмотрим схемы стандартных растровых светильников, рассчитанных на установку четырех люминесцентных ламп, такие чаще всего монтируются в потолки, типа «армстронг».
Их всего две разновидности, две различных схемы, первая с балластом и стартером, встречается чаще всего:
Вторая схема более современная, с электронным пускорегулирующим аппаратом:
Как видите, светильники с люминесцентными лампами, содержат внутри различное дополнительное оборудование, которое требуется для их работы. Подробнее читайте об этом в материале — Схема подключения люминесцентных светильников
В современных же трубчатых LED лампах, в частности т8 под цоколь g13, драйвер, необходимый для того, чтобы светодиоды горели, уже встроен в корпус самой лампы и дополнительно устанавливать что-то не требуется.
Соответственно, переделка любого люминесцентного светильника, сводится к демонтажу всего лишнего оборудования: балласта, стартера, эпра и т.д. и подключению питания напрямую к контактам LED лампы. Для обоих типов светильников, схема подключения общая, все зеленые проводники на схеме, подключаем к нулевому проводу, а все красные к фазному, должно получится примерно так:
И еще раз, все достаточно просто, с одной стороны к ламам подводится фаза, а с другой ноль. При этом полярность не важна, так как подключается переменный ток, подсоединяйте так, как вам будет удобнее
Кроме того, не важно к какому из контактных штырьков подключается электрический провод, ведь их каждая пара, с каждой стороны LED лампы, замкнута
В случае переделки растрового люминесцентного светильника, мы просто берем провода, которые идут от цоколей g13 и обрезаем их, а затем все провода одной стороны подключаем на фазную клемму, а все провода другой, на нулевую. В итоге должно получится примерно следующая схема установки led ламп вместо ламп дневного света:
- Как видите, технология простая, не нужно обладать каким-то особым образованием, чтобы перевести на светодиодные лампы, допустим, все люминесцентные светильники в офисе, на производстве или в магазине.
- Кстати, как монтировать и подключать люминесцентный светильник, а главное как устанавливать трубчатые лампы т8 — мы писали в статье «Подключение люминесцентного светильника»
- В результате такой переделки, вы получаете новый, современный светодиодный светильник, безопасный, с низким энергопотреблением и долгим сроком службы.
Помните, что старые люминесцентные лампы нельзя просто выбросить или, хуже того, просто разбить, их необходимо обязательно утилизировать, ведь они содержат ртуть. В каждом крупном городе есть центры, куда вы сможете сдать свои энергосберегающие лампы, нередко совершенно бесплатно.
Замена люминесцентных ламп
Чтобы снять люминесцентную лампу, необходимо повернуть в том направлении, которое указано на держателе
Люминесцентный источник света отличается от классических галогеновых ламп и изделий с нитью накала длительным сроком службы. Но даже такие надежные лампочки могут выйти из строя, из-за чего их приходится заменять.
Выполнить замену можно следующим образом:
Разобрать светильник
Важно аккуратно снимать все детали, чтобы прибор не повредился. Люминесцентные трубки нужно поворачивать вокруг оси в отмеченном направлении
Оно указывается на держателе стрелками. После поворота на 90 градусов трубку следует опустить. Тогда контакты легко выйдут из соответствующего отверстия. Визуально осмотреть целостность лампочки, нитей накала. Если зрительных проблем нет, поломка может быть вызвана внутренними компонентами. Следует взять новый источник света. Его контакты должны находиться в вертикальном положении и помещаться в отверстие. После установки лампочки ее нужно прокрутить в обратном положении.
Снимать прибор нужно аккуратно, чтобы не разбить стеклянную колбу. Внутри находится ртуть, которая опасна для здоровья.
Принцип работы люминесцентного светильника
В светильниках дневного света использована способность паров ртути излучать инфракрасные волны под воздействием электричества. В видимый для нашего глаза диапазон, это излучение переводят вещества-люминофоры.
Потому обычная люминесцентная лампа представляет собой стеклянную колбу, стенки которой покрыты люминофором. Внутри также находится некоторое количество ртути. Имеются два вольфрамовых электрода, обеспечивающих эмиссию электронов и разогрев (испарение) ртути. Колба заполнена инертным газом, чаще всего — аргоном. Свечение начинается при наличии паров ртути, разогретых до определенной температуры.
Но для испарения ртути обычного напряжения сети недостаточно. Для начала работы параллельно с электродами включают пуско-регулирующие устройства (сокращенно ПРА). Их задача — создать кратковременный скачок напряжения, необходимый для начала свечения, а затем ограничивать рабочий ток, не допуская его неконтролируемого возрастания. Эти устройства — ПРА — бывают двух видов — электромагнитные и электронные. Соответственно, схемы отличаются.
Схема LED-лампы на 220 В
Стандартная лампочка состоит из следующих элементов: корпусной части, электронной части, радиатора. Так, сначала напряжение попадает на цоколь конструкции, а затем передается к микросхеме, где преобразуется в постоянный ток, который требуется для свечения.
Внутреннее устройство LED-лампы
К части корпуса лампочки еще относится цоколь, полимерная оболочка, внутри которой находится пластинка, а также прозрачная деталь – рассеиватель. В дорогостоящих изделиях внутри корпуса находится объемное охлаждающее устройство из алюминия или устойчивого к нагреванию пластика.
В дешевых моделях часто наблюдается отсутствие радиатора, либо он находится во внутренней части, а по краям располагаются углубления. В бюджетных конструкциях, мощность которых не превышает 6 Вт, имеется цельный корпус без какого-либо теплового отвода.
В дорогих лампочках плата со светодиодами SMD фиксируется с помощью специальной пасты к устройству охлаждения, что позволяет лучшим образом увеличить отвод тепла.
В простых моделях плата закрепляется саморезами на пластинку из металла или вставляется в проемы. Тем не менее, такое устройство не позволяет добиться оптимального теплового отвода.
Внутреннее строение светодиодной лампочки
Через пластиковый рассеиватель не получится рассмотреть внутреннее строение. Тем не менее, не рекомендуется приобретать дешевые экземпляры, потому что они имеют минимальный срок использования.
Особенности моделей
Светодиодная модульная система представляет собой конструкцию, состоящую из линейных светодиодных модулей/светильников. Между собой все компоненты соединены с помощью специальных соединений.
Фигурная конфигурация
Все модульные системы освещения, включая продукцию ЭРА, состоят из следующих частей:
- светильники;
- соединительные элементы;
- торцевые крышки;
- подвесы;
- комплект питания.
Все эти компоненты нужны для того чтобы светодиодная система освещения могла функционировать нормально в любом месте, где бы ее ни устанавливали, а также была удобной для включения/выключения и управления светом.
Электронный балласт
Все недостатки описанной выше схемы стимулировали изыскания. В результате была разработана схема электронного балласта. Она которая подает не сетевую частоту в 50Гц, а высокочастотные колебания (20-60 кГц), тем самым убирая очень неприятное для глаз мигание света.
Выглядит электронный балласт как небольшой блок с выведенными клеммами. Внутри находится одна печатная плата, на которой собрана вся схема. Блок имеет небольшие габариты и монтируется в корпусе даже самого небольшого светильника. Параметры подобраны так, что пуск происходит быстро, бесшумно. Для работы больше никаких устройств не надо. Это так называемая безстартерная схема включения.
На каждом устройстве с обратной стороны нанесена схема. По ней сразу понятно, сколько ламп к нему подключается. Информация продублирована и в надписях. Указывается мощность ламп и их количество, а также технические характеристики устройства. Например, блок на фото выше обслуживать может только одну лампу. Схема ее подключения есть справа. Как видите, ничего сложного нет. Берете провода, соединяете проводниками с указанными контактами:
- первый и второй контакты выхода блока подключаете к одной паре контактов лампы:
- третий и четвертый подаете на другую пару;
- ко входу подаете питание.
Все. Лампа работает. Ненамного сложнее схема включения двух люминесцентных ламп к ЭПРА (смотрите схему на фото ниже).
Преимущества электронных балластников описаны в видео.
Такое же устройство вмонтировано в цоколь ламп дневного света со стандартными патронами, которые еще называют «экономлампами». Это аналогичный осветительный прибор, только сильно видоизмененный.
Как устроена светодиодная лампа на 220 В?
Это современный вариант LED-лампы, который производится по усовершенствованной технологии. Здесь светодиод цельный, имеется несколько кристаллов, поэтому не предполагается необходимость пайки множества контактов. Как правило, присоединяют только два контакта.
Таблица 1. Строение стандартной LED-лампы
| Элемент | Описание |
|---|---|
| Рассеиватель | Элемент в виде «юбочки», который способствует равномерному распределению светового потока, исходящего от светодиода. Чаще всего этот компонент изготавливают из бесцветного пластика или матового поликарбоната. |
| Чипы светодиодов | Это главные элементы современных лампочек. Часто их устанавливают в большом количестве (боле 10 штук). Тем не менее, точное число будет зависеть от мощности светового источника, габаритов и особенности радиатора для поглощения тепла. |
| Пластина из диэлектрика | Изготавливается на основе анодированных сплавов алюминия. Ведь такой материал лучшим образом выполняет функцию отвода тепла к системе охлаждения. Все это позволяет создать нормальную температуру для бесперебойного функционирования чипов. |
| Радиатор (охлаждающая система) | Способствует отведению тепла от пластины из диэлектрика, где находятся светодиоды. Для изготовления подобных элементов тоже используют сплавы алюминия. Только здесь еще заливают его в особые формы, чтобы получить пластины. Это способствует увеличению площади для отвода тепла. |
| Конденсатор | Сокращает импульс, который возникает при подаче напряжения от драйвера к кристаллам. |
| Драйвер | Устройство, которое способствует нормализации входного напряжения электросети. Без такой маленькой детали не получится сделать современную матрицу светодиода. Эти элементы могут быть выносного или встроенного типа. Тем не менее, практически все лампы имеют встроенные драйвера, которые находятся внутри устройства. |
| Основание из ПВХ | Это основание прижато к цоколю лампочки, благодаря чему защищает от поражения током электриков, которые выполняют замену изделия. |
| Цоколь | Требуется, для того чтобы подключить лампу к патрону. Чаще всего его изготавливают из прочного металла — латуни с дополнительным покрытием. Это позволяет увеличить срок использования изделия и защитить от ржавчины. |
Драйвер светодиодной лампочки
Еще одним отличием светодиодных ламп от других изделий является местонахождение зоны сильного нагрева. У других источников света происходит распространение тепла по всей внешней части, в то время как кристаллы светодиодов способствуют только нагреву внутренней платы. Именно поэтому возникает необходимость установки радиатора для быстрого отведения тепла.
Если возникает потребность сделать ремонт осветительного прибора с вышедшим из строя светодиодом, то его полностью заменяют. По внешнему виду эти лампы могут быть как круглыми, так и в виде цилиндра. К питанию они подключаются через цоколь (штырьковый или резьбовой).
Как производить замену
Если было принято решение поставить светодиодную лампу вместо люминесцентной, то в этом случае можно действовать следующими способами:
- Полностью демонтировать старый светильник и установить на его место новый.
- Использовать прежнее шасси для установки новых ламп.
В первом случае последовательность действий для домашнего мастера будет следующей:
- Перед началом проведения работ необходимо светильник отключить от сети.
- Произвести отсоединение люминесцентной лампы. Впоследствии будет необходимо обеспечить её правильную утилизацию.
- Далее необходимо произвести демонтаж шасси.
- На этом месте устанавливает новую лампу.
После этого осветительный прибор подключают к сети электропитания.

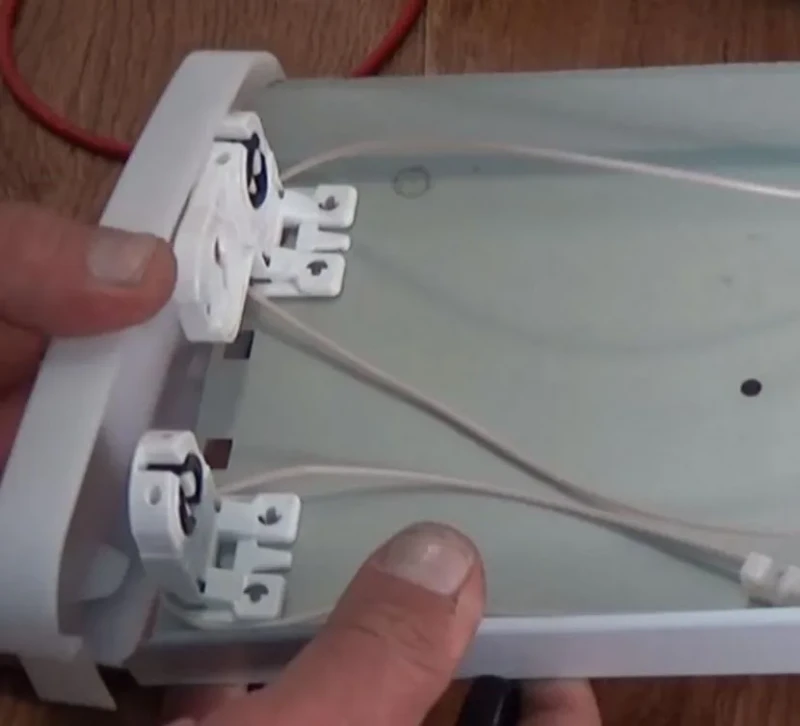

Разъёмы для установки лампИсточник svetosmotr.ru
Чтобы произвести замену, воспользовавшись прежним шасси, необходимо подготовить такой тип, габариты которого подойдут к месту установки. Далее будет рассказано, как заменить люминесцентную лампу на светодиодную:
- Осветительный прибор следует обесточить.
- Схема подключения светодиодной лампы вместо люминесцентных подразумевает, что с прежнего шасси необходимо удалить дроссель, колодку стартёра и сглаживающий конденсатор, которые применялись ранее.
- Питание к цокольной колонке подводится напрямую. Лишние провода нужно убрать.
- Если используется более одной трубке, то подключение электропитания к ним осуществляется параллельно.
После того как монтаж завершится, осветительным прибором можно будет пользоваться. Сразу после того, как выполнена замена люминесцентных ламп на светодиодные в светильниках, нужно сделать пробное включение для того, чтобы убедиться в его исправности.
Светодиодные лампыИсточник 220.guru
Светодиодные трубки ОгоньОК Т8-600
Для эффективной замены устаревших ламп, аналог люминесцентной лампы в 18 Вт. Данные светодиодные лампы имеют стандартный размер и подходят к любым осветительным приборам. Помимо низкого энергопотребления (6,5 Вт) в трубках отсутствует мерцание, поэтому они безопасны для зрения. Лампы изготовлены из ударопрочных безопасных материалов, их нельзя случайно разбить и ими пораниться.
Во включенном состоянии температура трубок всего на несколько градусов превышает температуру окружающей среды, поэтому ими невозможно обжечься. При внезапном перепаде напряжения, трубки продолжат работать. Все перечисленные характеристики позволяют использовать данные лампы в самых разных условиях, даже близких к экстремальным.
Преимущества:
- экономия электроэнергии по сравнению с люминесцентными лампами
- отсутствие вредных для глаз пульсаций
- не нуждается в специальной утилизации
- не бьется
- Не греется, не обжигает
- не содержит ртути и других вредных веществ
- устойчива к перепадам температуры и напряжения.
Технические характеристики:
Схема подключения светодиодных трубок Т8
1 декабря k-igor
Светодиодные трубки Т8 с каждым годом становятся более доступными. При новом строительстве можно использовать готовые светильники со светодиодными трубками Т8, а при реконструкции есть возможность модернизировать существующие люминесцентные.
В одной из последних статей я считал экономический эффект замены люминесцентных ламп на светодиодные трубки Т8. Рассмотрим как подключаются светодиодные трубки.
Чтобы упростить замену люминесцентных ламп типа Т8 на светодиодные трубки Т8, производители сделали у светодиодных трубок такой же цоколь (G13) как и у люминесцентных, хоть и для включения светодиодных трубок требуется лишь 2 контакта, а не 4.
Пломбы, защитные голограммы, документы, все в безупречном виде. Дополнительное оборудование: таймеры для автоматического управления счетчиками, автоматы на 63А в корпусе 25А, дополнительные пульты.
NaPulte.com – счетчики с пультом.
Схема подключения светодиодных трубок Т8 очень простая и ничем не отличается от схемы подключения обычной лампы накаливания.
Схема подключения светодиодных трубок Т8
Для включения светодиодной трубки достаточно подать напряжение на лампу не используя никаких дополнительных устройств. В отличие от люминесцентной лампы, светодиодной лампе не требуется пускорегулирующая аппаратура (ПРА).
Если у вас имеются люминесцентные светильники с лампами Т8, то после небольшой модернизации данные светильники возможно эксплуатировать со светодиодными трубками.
Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп представлена ниже:
Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп
Из существующего люминесцентного светильника необходимо извлечь стартер и закоротить дроссель, т.е. требуется обеспечить подачу напряжения напрямую на светодиодную лампу.
В любой момент возможно произвести обратную модернизацию и использовать те же люминесцентные лампы, не прибегая к существенным финансовым затратам.
Где купить светодиодную лампу – optogan.by доставит бесплатно. . Лучшие Игровые автоматы онлайн бесплатно и без регистрации.
Простые полезные советы
Устраняем неприятные запахи в помещении: При запахе табака или краски в помещении, помогает следующее действие. Для избавления можно расстелить влажные куски ткани, либо полотенец, либо расставить чашки с поваренной солью, которые впитают испарения быстро.
Чтобы гвозди были под рукой: Иногда мы берем гвозди или шурупы в рот, в карман или просто держим в руке. Гораздо лучше повесить на шею магнит. На нем они будут надежно держаться в любом количестве и руки и рот будут свободными
Привычные люминесцентные линейные (растровые) осветительные приборы, установленные практически во всех учреждениях, учебных заведениях и прочих общественных местах, морально устарели. Они требуют постоянного внимания, мерцают, издают шум и являются источником головной боли во всех смыслах. Кроме того, максимальный срок службы таких светильников, заявленный производителями, находится в пределах 14000-20000 тыс. часов, хотя на практике он гораздо меньше.
Это вынуждает владельцев помещений переходить на светодиодные лампы Т8, которые выпускаются в том же формфакторе и могут быть установлены без замены самих приборов, в старом светильнике. Следует учитывать, что подключение светодиодной лампы Т8 производится по собственной схеме, которую необходимо знать заранее.
Решить вопрос методом подбора вариантов в данном случае не просто невозможно, но и весьма опасно. Рассмотрим эти моменты по порядку.
Как сделать светильник своими руками
Порой хочется украсить интерьер чем-то интересным, неординарным. И неплохо, если это «что-нибудь» будет еще и функциональным. Вот такой предмет для украшения интерьера мы и предлагаем вам сделать — светильник из обычной керосиновой лампы. Сразу стоит отметить, что нечто подобное можно купить в магазинах, где продаются различные предметы украшения интерьера, но стоит такая вещь в разы больше, чем обычная керосиновая лампа, которую можно приобрести в хозяйственном магазине.
Что нужно для создания светильника из керосиновой лампы, инструменты и материалы:
— сама керосиновая лампа (совершенно обычная, кстати, можно поискать такую в старом сарае в деревне, в подвале, кладовке и т. д.); — лампочка, патрон для нее и провод с выключателем; — белая акриловая краска и кисть; — акриловый контур для росписи по стеклу; — белая нить для вязания и бусинки (для декорирования).
Шаг 1. Окрашивание лампы.
Поскольку в магазине цвет ламп ограничен, а под интерьер нужен определенный светильник, то можно купить любую краску и покрасить ею лампу. В нашем случае используется белый цвет. Для начала нужно разобрать лампу, чтобы стеклянная ее честь не мешала красить и не испачкалась.
Практика показывает, что окрашивание акриловой краской требует нанесения нескольких слоев, поскольку первый слой выглядит очень скудно.
Вероятно, есть смысл купить краску в баллончике и покрасить лампу на улице.
Шаг 2. Сборка светильника.
Лампа окрашена и высохла, поэтому пора приступать к сборке светильника. Через отверстие в верхней части лампы пропускаем провод внутрь нее.
Выводи провод и подсоединяем к патрону.
Помещаем патрон внутрь верхней части лампы.
Шаг 3. Декорирование стеклянной части лампы.
Контуром по стеклу на стеклянной части лампы рисуем по спирали обычные горизонтальные полосы.
Затем добавляем несколько полос по диагоналям.
В небольших получившихся от пересечений полос «окошках» ставим точки.
Декор почти готов. Оставляем высыхать.
Шаг 4. Вставляем стеклянную колбу.
Вкручиваем лампочку и «внедряем» стеклянную колбу на свое место.
В принципе, поделку можно оставить уже в таком виде, но можно пойти и чуть дальше в его декорировании.
Шаг 5. Декорируем нитками и бусинами.
Наматываем в хаотичном порядке нитку на стеклянную часть лампы.
На нить приклеиваем бусины.
Вот теперь декор можно считать полностью завершенным!
Вот такой светильник можно сделать своими руками из обычной керосиновой лампы.
Заключение
Несмотря на обилие моделей, которые можно встретить в быту, заменить их все можно и своими руками. Главное – соблюдать технику безопасности как при изъятии старой лампы, так и при ее вкручивании. Будьте аккуратны, не сдавливайте стекло и не усердствуйте с тонкими и хрупкими деталями светильников и галогенных ламп – нанесенный ущерб может быть опасен для вашего здоровья.
Инструкция
Перед началом работы убедитесь в том, что питание лампы отключено. Снимите прозрачную декоративную крышку, затем извлеките лампу из удерживающих ее патронов. Сделать это можно двумя способами, в зависимости от используемых патронов. В первом случае лампу надо немного повернуть вокруг оси, ее контакты выйдут из клемм, и лампа окажется у вас в руках. Во втором случае необходимо прижать лампу вдоль оси до упора вправо или влево. Подпружиненный патрон позволит ей немного сдвинуться, при этом контакты лампы с другой стороны выйдут из патрона.

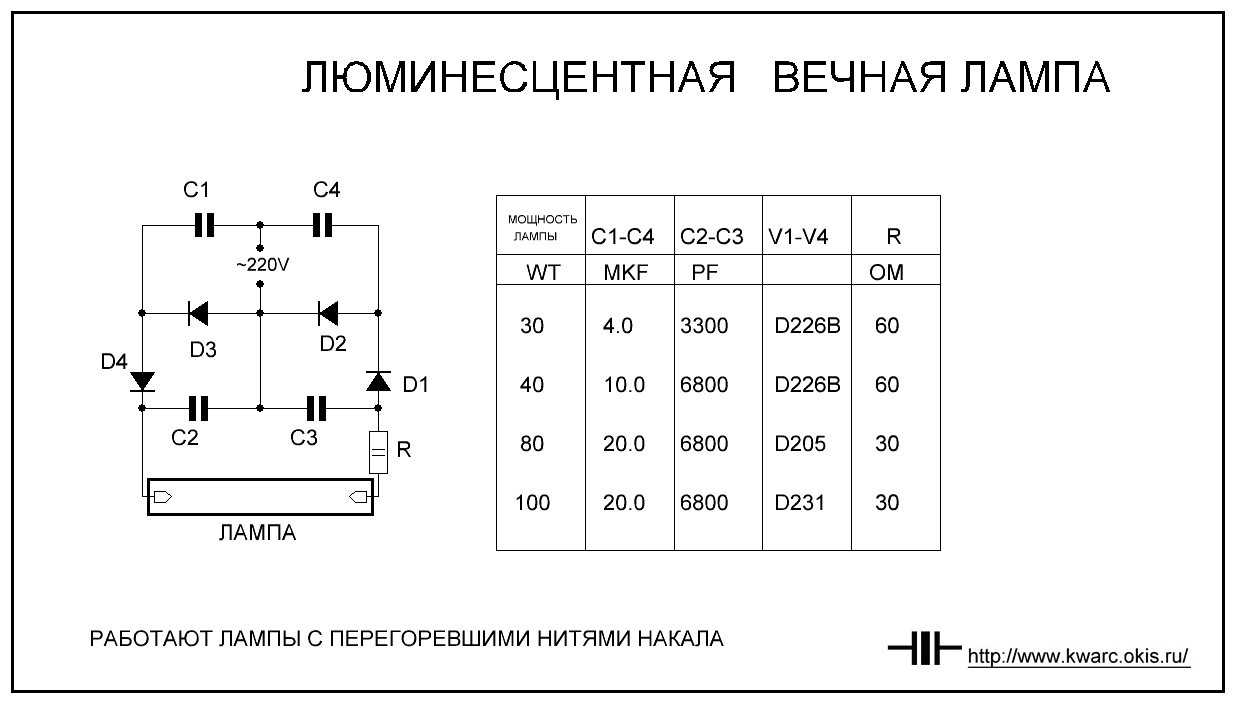

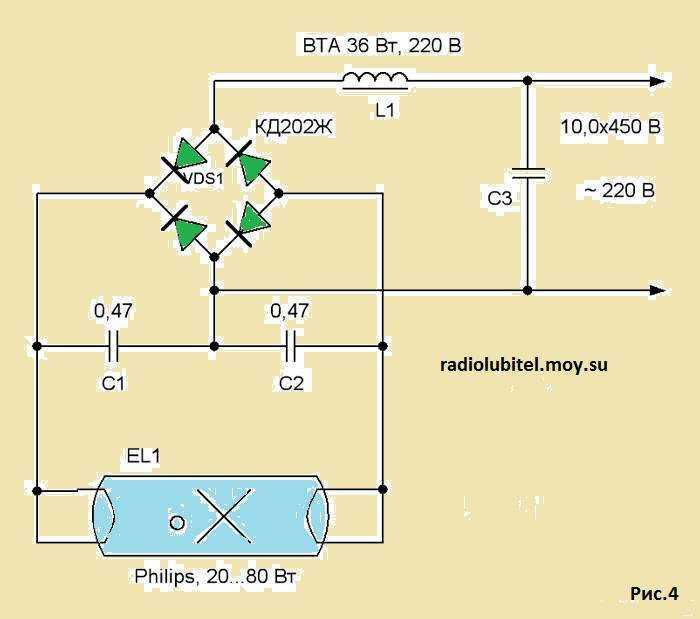

Не торопитесь выбрасывать погасшую лампу, она может еще быть работоспособной. Проверьте тестером обе нити накаливания лампы на обрыв . У неисправной лампы одна нить обычно целая (ее сопротивление около 10 Ом), вторая сгоревшая. Если обе нити целые, причиной неисправности, скорее всего, является стартер – небольшой круглый алюминиевый «стаканчик», вставляемый в специальный патрон. Верните лампу на место и замените стартер заведомо исправным, затем подайте питание. Если лампа загорелась, неисправность найдена и устранена.
В том случае, если лампа все равно не горит, тогда может быть неисправен дроссель, конденсатор или электронный блок управления. Неисправный дроссель следует заменить, он не подлежит ремонту (хотя радиолюбители иногда перематывают сгоревшие дроссели). Электронный блок управления можно попробовать починить , проверив тестером его детали.
Если снятая лампа цела, но потемнела возле цоколей, это свидетельствует о близости окончания ее срока службы. В том случае, если лампа дневного света моргает, ее следует заменить, так как она выработала свой ресурс.
Любой люминесцентный светильник представляет собой сложное устройство, которое имеет много конструктивных элементов и большое количество контактов. Часто возникает необходимость замены лампы в таком светильнике.
Инструкция
Учтите, что вынимать люминесцентную лампу из патрона необходимо с большой осторожностью. В противном случае можно легко повредить цоколь или же разбить стекло лампы
В таких лампах находятся пары ртути, которые очень токсичны
В таких лампах находятся пары ртути, которые очень токсичны
Они могут нанести большой вред организму человека. Особенностью эксплуатации таких ламп является наличие в схеме включения вспомогательной аппаратуры – дросселя и стартера. Если не происходит зажигание лампы, то нужно в первую очередь проверить исправность электросети, а также отдельных элементов схемы включения лампы
В таких лампах находятся пары ртути, которые очень токсичны. Они могут нанести большой вред организму человека . Особенностью эксплуатации таких ламп является наличие в схеме включения вспомогательной аппаратуры – дросселя и стартера . Если не происходит зажигание лампы, то нужно в первую очередь проверить исправность электросети, а также отдельных элементов схемы включения лампы.
Люминесцентную лампу необходимо эксплуатировать в нормальных условиях . Должно быть бесперебойное напряжение в питающей сети и благоприятная температура окружающего воздуха. Стоит отметить, что характер газового разряда в большей степени зависит от величины давления газа, а также , в которых происходит разряд. Если произойдет понижение температуры, то давления паров в лампе будет падать. Из-за этого процесс зажигания, а также горения будет ухудшаться. Люминесцентная лампа может быть использована только при температуре от 20 до 25°С. Даже если электросеть и все ее элементы исправны, лампа может не зажигаться. Причина может быть в температуре окружающей среды. Зажигаются такие лампы обычно не сразу, а после нескольких срабатываний стартера. Полное зажигание обычно происходит за 15 секунд. Если в течении этого времени лампа не загорится, то стоит искать причину, которая может быть как в самой лампе, так и в отдельных элементах схемы включения.
Усовершенствование освещения путем замены люминесцентных ламп на светодиодные дает экономию электроэнергии в два-три раза. Отсутствие мерцаний светодиодных ламп, и почти естественный спектр светового потока, освещение светодиодами не утомляет глаза.
Замена люминесцентных ламп на светодиодные
