Установка точечных светильников в гипсокартон

Требования к установке точечных светильников в гипсокартон

Специальная конструкция спота позволяет формировать узконаправленный пучок света. Несмотря на большое количество различных исполнений светильника, основной принцип устройства всех спотов одинаковый. Главный элемент конструкции устройства – его корпус. Внутри располагаются патрон для подключения лампы и крепежный механизм, позволяющий зафиксировать светильник в нужном положении.

Практически весь корпус встраиваемого точечного спота скрывается внутри гипсокартонной конструкции, с наружной стороны подвесного потолка остается только лицевой элемент устройства. Чтобы избежать перегрева светильника, работающего с галогеновыми лампами и лампами накаливания, в его корпусе предусматриваются вентиляционные отверстия. В светодиодных точечных светильниках используются специальные радиаторы охлаждения.

Существуют модели точечных светильников, которые производятся с поворотным механизмом. Такая функция позволяет корректировать направление луча света без снятия светильника.

Как уже было сказано, встраиваемые споты имеют специальный механизм для фиксации. Типы исполнения этих механизмов могут отличаться, но чаще всего в конструкции применяются прижимные пружины. Установка накладных спотов осуществляется с помощью специальных кронштейнов, которые прикручиваются к поверхности через предусмотренные в них отверстия.

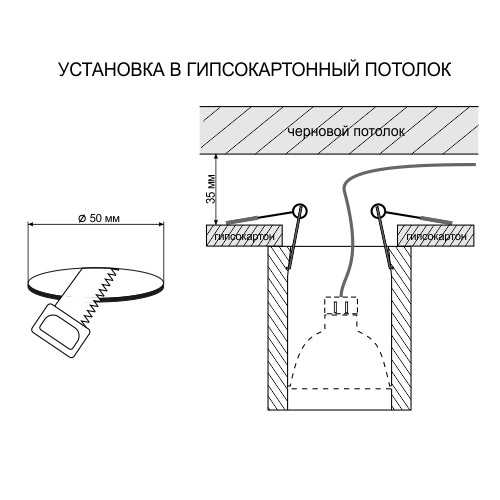

Система фиксации встраиваемого точечного светильника с помощью пружин очень удобна. Преимущество пружинной системы в том, что для монтажа не потребуется никакого вспомогательного оборудования и инструментов, нужно только свести пружины ближе к корпусу и вставить светильник, далее пружины примут исходное положение, и спот прочно зафиксируется на своем месте.

Главная отличительная черта точечного светильника – узкая направленность светового потока. Для фокусировки света в конструкции прибора применяются специальные линзы и рефлекторы. Нередко фокусирующие элементы используются в самих лампах, что позволяет снизить стоимость светильника и упростить его конструкцию.

При выборе точечного спота для монтажа в гипсокартон следует задуматься над тем, какой тип ламп будет в них использоваться. Существует несколько типов ламп, и каждый из них обладает определенным набором качеств. Отличаются лампы как по качеству освещения, долговечности, экономичности, так и по степени безопасности их использования. Когда речь идет о гипсокартоне, то специалисты рекомендуют использовать два типа ламп:

1. Люминесцентные лампы. Люминесцентные лампы сегодня очень популярны К положительным характеристикам этих ламп можно отнести долговечность, экономичность и умеренную температуру нагрева, если сравнивать со стандартными лампами накаливания. Но есть и недостаток – это большие габариты по сравнению с остальными типами ламп.

1. Светодиодные лампы. Светодиодная осветительная техника не менее востребованна, и тому есть ряд причин. Прежде всего, это экономичность, даже по сравнению с люминесцентными лампами, а также невысокая теплоотдача и долговечность. Однако, покупая светодиодные лампы, следует быть готовым к тому, что их цена будет выше, чем на остальные типы ламп.

Если говорить о расположении точечных светильников в гипсокартонном потолке, то здесь никаких жестких ограничений нет, все зависит от фантазии и потребностей. Расположить споты можно в любом порядке и количестве, осветив при этом все помещение либо отдельные зоны.

Рекомендуется заранее рассчитать, сколько потребуется спотов и как они будут располагаться в гипсокартоне, чтобы знать, сколько купить провода для монтажа.

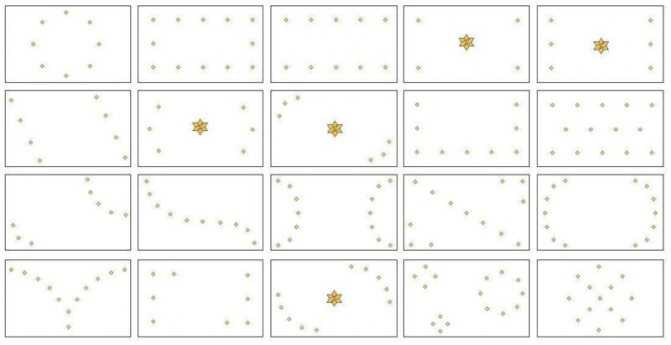

Существует несколько стандартных решений по расположению точечных спотов на потолке:

Установка рядами. Споты располагаются в линейку на расстоянии 1 метр друг от друга. При этом отступ от стены рекомендуется делать примерно 0,6 м.
Установка в шахматном порядке. Установка происходит по тому же принципу, только со смещением между рядами с соблюдением указанных выше интервалов.
Установка по периферии. Подобная схема применяется, когда при освещении помещения используется люстра. Светильники располагают по периметру с интервалом в 0,8 м друг от друга и отступом 0,4 м от стены.

При выборе точечных светильников следует обратить внимание на их размер, от этого будет зависеть расстояние между спотами. Расстояние в 1 м подойдет для спотов, диаметр которых не превышает 10 см, при диаметре спотов в 15 см интервал можно увеличить до 1,7 м

Приведенные выше примеры расположения светильников являются универсальными, но ограничений здесь нет. Если проявить фантазию, можно придумать множество интересных решений.

Виды потолочных светильников

Светильники для гипсокартона – это несколько разновидностей, которые друг от друга отличаются типами ламп, потребляемым напряжением и способом установки. Что касается последнего критерия, то здесь две позиции: встраиваемые и накладные.

встраиваемые – это осветительные приборы, техническая часть которых располагается между гипсокартоном и базовой потолочной поверхностью, а декоративная ниже потолка из ГКЛ;
накладные устанавливаются по поверхности гипсокартонного потолка, и способ их крепления практически ничем не отличается от установки люстры.

Дополнительно конструктивно светильники для потолков из гипсокартона отличаются еще и по другим качествам:

одинарные и блочные;
поворотные и неподвижные.

Касаемо ламп необходимо отметить, что в этих источниках света присутствуют все разновидности осветительных элементов:

лампы накаливания;
галогенные;
светодиодные;
люминесцентные энергосберегающие.

По потребляемому напряжению светильники делятся в основном на две группы: 220, 24 и 12 В. Установка светильников в гипсокартон (галогенных) на 24 и 12 В требует присутствия понижающего трансформатора, который монтируется в межпотолочном пространстве. Сегодня все больше популярности получают светодиодные светильники.

Отверстия под осветительные приборы

Участки, где будут отверстия, необходимо заблаговременно отметить на гипсокартоне. Такой подход позволит избежать в дальнейшем несогласованности между петлями, исключит повреждение крепежа гипсокартонных листов при просверливании отверстий.

При подготовке отверстий рекомендуется следовать таким правилам:

Осветительные приборы размещают между собой не далее, чем в 1,2 метра

Важно соблюсти пересечение углов потоков света. При этом для потолков характерны незначительные углы рассеивания

Дистанция между местом фиксации осветительных устройств к гипсокартонному листу и стеной не должна превышать 60 сантиметров. Отверстия просверливают с помощью коронки по дереву или кругового регулируемого сверла

Последний вариант оптимален, поскольку сверла с регулируемыми резцами позволяют добиться лучшего качества сверления. Следует иметь в виду, что отверстие перекрывается лицевой стороной осветительного прибора. При этом отверстие не должно быть больше внутреннего сечения. Только так можно надежно закрепить устройство. Сверление осуществляют на небольших оборотах — это позволит избежать разрушения отделочного материала.

Требования

Светильники, укрепленные на одном уровне с поверхностью потолка, по свои технологическим параметрам имеют 30 градусный угол освещения. Поэтому для создания яркости их необходимо устанавливать с интервалом максимально до 1 метра, при этом расстояние от последней лампы не должно превышать 60 см до стены. При условии, что высота потолка в помещении стандартна – 2,5 метра.

Для создания достаточной яркости освещения комнаты выполняются предварительные расчеты, чтобы пересечение углов каждого спота было на определенной высоте, с учетом высоты предметов мебели и конфигурации подвесного потолка.

Подключение и монтаж светильников

После проведения разводки устанавливают гипсокартонные листы на сооруженный каркас. Затем еще раз, теперь уже на гипсокартонном потолке, обозначаются места расположения осветительных приборов. В них необходимо сделать отверстия под источник света.

Обратите внимание, что еще на стадии формирования схемы распределения светильников по потолочной поверхности необходимо строго учитывать, чтобы осветительный прибор не попал на элемент металлического каркаса. Потому что в таком случае нет возможности провести монтаж, металлический профиль просто будет мешать установке

Здесь есть один тонкий момент – диаметр точечных светильников для гипсокартона должен совпадать с диаметром отверстия на потолке. Первый параметр производитель обязательно указывает на коробке (упаковке), но лучше его проверить.

Поэтому данный размер наносится на гипсокартонный потолок по местам установки приборов. Для этого лучше использовать циркуль. Теперь надо вырезать отверстия по нанесенной разметке. Есть несколько способов, как это можно сделать:

Самый простой – просверлить отверстия дрелью, на которую устанавливается коронка диаметром, равным диаметру начерченной на потолке окружности.
По окружности высверливаются сквозные отверстия мелким сверлом с шагом 1-1,5 см. После чего кусок гипсокартона просто вдавливается внутрь. Правда, кромки отверстия придется доработать острым ножом или лобзиком.
Можно использовать балеринку. Для этого резак выставляется под радиус отверстия.

Остается только вытащить провода из вырезанных отверстий и подключить к ним светильники.

Способов подключения, а точнее, приспособлений, с помощью которых производится соединение, немало. Самый простой, но и надежный, это клеммники с прижимными винтами или современные клемы WAGO.

Провода от осветительного прибора надо вставить в него с одной стороны, зажимая их винтами, питающую проводку с другой стороны.

Остается только провести установку светильников в гипсокартонный потолок. В конструкции приборов есть специальные зажимные планки (усики), которые подпружинены с одной стороны. То есть, в свободном состоянии они развернуты наружу, соответственно выступают за техническую часть прибора. То есть, разлет усиков больше, чем вырезанный диаметр отверстия на гипсокартонном потолке. Поэтому монтажные планки необходимо прижать, чтобы просунуть их в отверстие.

Иногда это сделать руками непросто, потому что мешает сам гипсокартон. Поэтому опытные мастера поступают так – связывают между собой усики проволокой, а после установки точечного светильника в гипсокартон разрезают ее кусачками или пассатижами. Усики расправляются под действием пружин, опираются на внешнюю сторону потолка, не давая светильнику упасть.

Некоторые конструкции встраиваемых светильников для потолка из гипсокартона являются разборными. То есть, декоративная часть отсоединяется от технической. Поэтому последовательность проведения монтажных работ здесь немного другая:

Производится разборка прибора.
Техническую часть устанавливают в гипсокартонный потолок, то есть в отверстие, точно так же, как в вышеописанном случае.
Производится подключение прибора к питающему кабелю, который вытаскивается через патрон. После чего провод утапливают обратно.
Декоративную часть присоединяют к технической.

Виды светильников и ламп для крепления на ГКЛ-потолке

Точечные светильники для монтажа в гипсокартонные потолки бывают встраиваемыми и накладными. У встраиваемых спотов техническая часть спрятана над потолком, а декоративная выступает над гипсокартонной поверхностью. Накладные светильники крепятся на поверхности, а метод их установки сходный с креплением люстры. Кроме того, по конструктивным нюансам точечные светильники для потолков из ГКЛ бывают поворотными либо неподвижными, одинарными либо блочными. В спотах используются разные виды ламп – от накаливания до энергосберегающих люминесцентных. Больше всего популярны сейчас светодиодные лампы.

Выбор точек для крепления спотов, подготовка к монтажу

Когда схема выбрана, надо перенести её на бумагу во всех деталях.

Должно быть нарисовано точное расположение светильников, соблюдено в масштабе расстояние между ними.

После этого необходимо пометить на потолке места крепления спотов.

Следующий шаг – разводка проводов. Это можно делать как после сборки на потолке металлического каркаса, так и перед ней (второй вариант труднее). Главное – не допустить пересечения светильника и части каркаса в одной точке, их следует рассредоточить. Все кабели обязательно надо изолировать гофрированным шлангом. Он не только даёт дополнительную защиту, но также продлевает срок службы кабеля. По выбранной схеме крепления спотов подключение может быть последовательным либо параллельным. Что касается проводов — не нужно мучить себя расчётами сечения в зависимости от потребляемой мощности. Подойдёт сечение 1,5 мм2 ПВС. Материал – мягкая медь.

Полезные советы по выбору точечных светильников для установки в гипсокартон

При покупке точечных светильников следует обратить внимание на следующие характеристики:

Потребляемая мощность. Мощность измеряется в ваттах и определяет количество затраченной энергии за один час. Если говорить о светодиодных устройствах, то их мощность может варьироваться от 5 и до 300 Вт.

Количество люменов. Данный параметр определяет количество света, которое излучает источник. В зависимости от его величины лампа будет светить либо ярче, либо тусклее.

Степень защиты. Эта характеристика определяет степень электробезопасности прибора. По степени защиты выбирается место и расположение светильника.
Кельвины. Лампы могут излучать свет как в холодном, так и в теплом спектре. Количество кельвинов, указанное на упаковке лампы, определяет цветовую температуру испускаемого света. Для светодиодов данное значение может быть от 2700 до 6400 К.

Срок службы. Производители световой продукции всегда указывают срок службы прибора в часах.
Напряжение питания. Напряжение измеряется в вольтах, а указанное значение напряжения определяет, какая характеристика питающей сети подходит для данного светильника. Например, в России напряжение питающей сети составляет 220 вольт, а частота 50 герц.

Как установить точечные светильники в гипсокартон своими руками

Для монтажа точечного прибора освещения потребуется:

Сверло-коронка с центровочником;
Дрель или шуруповерт;
Проводка сечением 1,5 мм2.

Обязательно нужно будет запастись строительным ножом, отверткой и пассатижами. Несмотря на то, что большинство моделей встраиваемых фонариков рассчитаны на установку в отверстие без каких-либо инструментов, примерно в половине случаев монтаж точечного светильника в потолок из гипсокартона выполняется с использованием отвертки и пассатижей.

Как сделать проводку для точечных светильников под гипсокартоном

Прежде всего, необходимо выбрать схему включения и разметить точки монтажа. Если предполагается разделение всех фонарей на две группы, то потребуется приобрести две монтажные распределительные коробки и провод, желательно марки ВВГ-3х1,5 или ШВВП.

Количество провода меряем так, чтобы каждый светильник подключался к своей коробке отдельным проводом. Плюс еще 20 см на каждую точку для упрощения монтажа и подключения проводки.

К сведению! Вся проводка от распредкоробки до места подключения должна идти в жгутах.

Как сделать отверстие в гипсокартоне под светильник

Для прошивки гипсокартонного листа используем трубчатое сверло-коронку. Чтобы фонарь надежно держался, отверстие в гипсокартоне под светильник должно точно соответствовать 60 мм, поэтому сверло должно быть на 59,5 мм или 59 мм, в зависимости от толщины материала.

Перед началом сверловки желательно сделать центровочное отверстие в точке сверлом малого диаметра, 2-3 мм. Это поможет более точно вырезать отверстие в потолочном листе.

Если в процессе работы сверлом и шуруповертом рука дрогнет, и инструмент слегка уйдет в сторону, то исправить ситуацию можно ножом. Нужно аккуратно подровнять кромки, не расширяя диаметр отверстия, это поможет выполнить монтаж точно на посадочное место.

Как закрепить светильник на гипсокартоне

Перед монтажом зачищаем концы проводки и вводим их в зажимы контактов. Обычно длину проводки подбирают так, чтобы подключенный фонарик висел на проводе на расстоянии 15-20 см от гипсокартона.

Понятно, что после подключения необходимо проверить работоспособность прибора, включив его на несколько секунд в сеть.

Далее нужно сжать пружинные усики на корпусе и вставить фонарь в подготовленное отверстие. Пружины распрямляются и надежно прижимают прибор к гипсокартону. Чтобы не резать материал потолка, фонарь рекомендуется выровнять в нужном направлении до момента полного разжатия пружинного фиксатора.

Установка светильников

Монтаж точечных светильников на потолок

Итак, потолок готов и можно приступать к установке источников освещения. Перед тем, как делать отверстия стоит удостовериться в правильности разметки. Если все в порядке, то можно начинать сверлить с учетом диаметра будущей лампочки для потолка из гипсокартона. Диаметр выбирают меньше наружного диаметра лицевой части, но больше внутренней части светильника. Для просверливания удобно использовать специальную коронку по дереву.

Коронка для гипсокартона

Когда отверстия готовы из них нужно достать концы питающего провода, зачистить изоляцию и выполнить подключение. Потом проверить, горит лампочка или нет. Если горит можно продолжить монтаж, нет − разбираться в причинах неисправности.

Вставляя в просверленное отверстие светильник, нужно сжимать специальную пружинку в виде усиков. Потом она разжимается, и прибор оказывается хорошо зафиксированным. Производить все действия стоит аккуратно, так как всегда существует вероятность повредить отверстие в гипсокартоне. Все, монтаж окончен, можно щелкнуть выключателем и полюбоваться новым, стильным освещением гипсокартонного потолка.

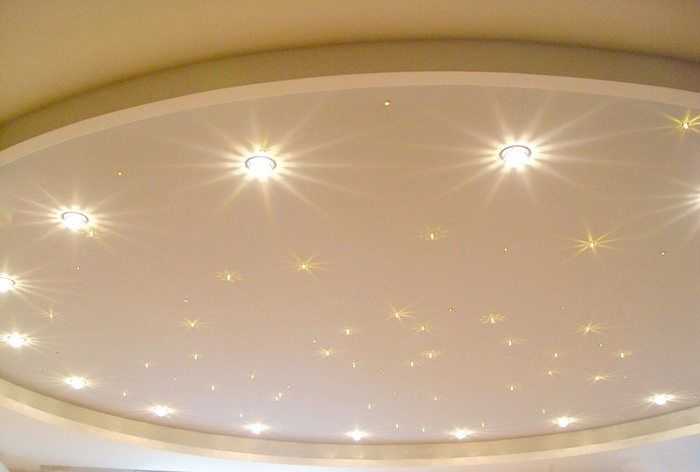

Дизайнерские возможности, которые дает свет, очень разнообразны: с его помощью можно создать практически любую иллюзию и полностью перекроить пространство. В чем разница установки освещения для разных помещений в доме? Какие комбинации настенного и потолочного света лучше использовать для гостиной, ванной или кухни?

Виды точечных светильников для гипсокартона

Виды осветительных приборов для гипсокартонных потолков

Процесс монтажа встраиваемых ламп

Подготовка и планирование

Когда светильники выбраны – можно переходить к их установке.

Если вы хотите монтировать освещение своими руками, то оптимальным вариантом будет выполнение всех работ параллельно с возведением самого потолка – так у нас появляется возможность спланировать размещение всех точек освещения и проложить проводку до обшивки каркаса гипсокартоном.

На этапе планирования нам необходимо:

Заранее наметить на потолочном перекрытии точки размещения светильников.
Разместить будущие светильники на расстоянии не менее чем в 25-30 см от элементов металлического каркаса.
Спланировать освещение разных уровней подвесного потолка, выведя каждый уровень на отдельный контур освещения.

Статья по теме: Как выбрать цвет двери межкомнатной и входной?

Также на данном этапе нужно учесть наличие в помещении других источников света, таких как подвесные люстры, бра и настенные светильники. К примеру, если в центре комнаты будет установлена люстра, то достаточно по периметру сделать короб из гипсокартона с подсветкой: установленные на коробе точечные светильники отлично справятся с освещением периферийных участков.

Короб с подсветкой по периметру комнаты

Прокладка проводки

На стадии изготовления каркаса гипсокартонного подвесного потолка необходимо проложить проводку для подключения встроенного освещения. Чтобы облегчить себе работу, вначале делаем чертеж нашей будущей проводки, отображая на нем все элементы встроенной подсветки – провода, лампы, выключатели, трансформаторы и т.д.

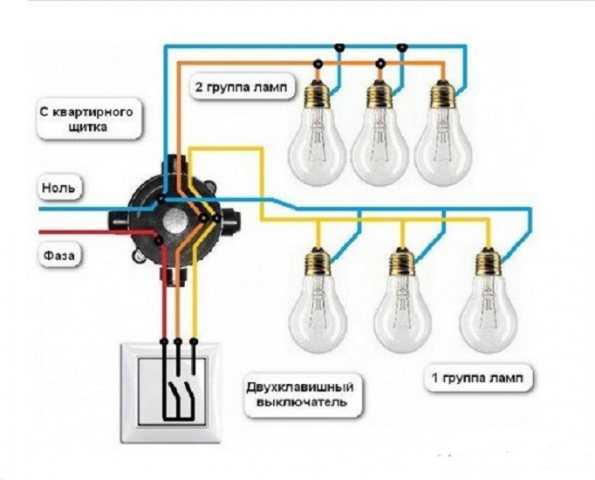

Схема подключения

Если планируется стена с подсветкой из гипсокартона, отдельную разводку проводов нужно сделать и на стене. В этом случае напротив каждого элемента подсветки должен размещаться свой провод.

Выбор провода имеет два аспекта:

С точки зрения надежности подключения к светильникам лучше всего использовать мягкий многожильный провод.
С точки зрения надежности всей системы — мягкий или жесткий медный провод, к примеру, ШВВП или ВВГ-3х1,5.

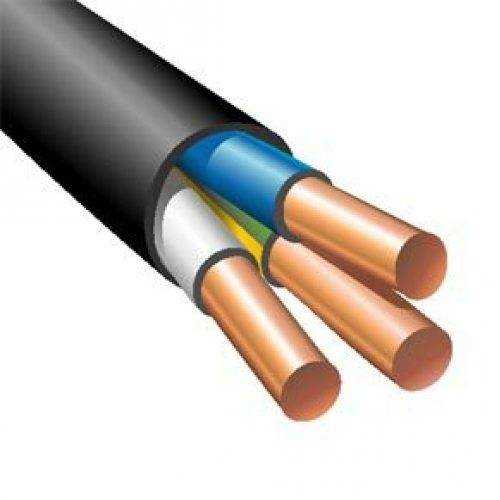

Провод ВВГ-3х1,5

Если для подключения светильников вы будете использовать клеммные колодки, то второй вариант все же предпочтительнее.

Проводку следует прокладывать в специальных гофрированных пластиковых трубах – они защитят повода от механических повреждений и попадания влаги при протечках сверху. Для дополнительной страховки можно закрепить трубы на элементах каркаса с помощью пластиковых хомутиков.

Отверстия в гипсокартоне

Перед тем как установить точечный светильник в гипсокартон, в гипсокартонной плите необходимо проделать отверстие соответствующего диаметра. Как правило, инструкция на упаковке светильника содержит информацию о нужном размере отверстия, но лучше не полениться и промерить габариты самостоятельно.

Фрезерование отверстия в потолке

Чаще всего светильники устанавливаются в отверстия 60 и 75 мм в диаметре. Для проделывания таких отверстий используем дрель с соответствующей фрезой по гипсокартону. Процесс сверления наглядно показан на видео в этом разделе сайта.
Вне зависимости от того, делаем ли мы общую подсветку потолка или же небольшой короб с подсветкой из гипсокартона, проще всего прорезать отверстия на еще не закрепленных на потолке гипсокартонных плитах. Так мы гарантировано прорежем отверстие именно там, где нам надо.
Если же приходится формировать отверстия в уже обшитом гипсокартоном потолке, то на помощь нам придет составленная ранее схема размещения ламп на потолке.
Довольно часто встречается ситуация, когда просверленное отверстие оказывается прямо напротив элемента каркаса (к примеру, если делается стена из гипсокартона с подсветкой и фреза попадает в поперечный профиль). Чтобы избежать таких ситуаций, специалисты рекомендуют перед сверлением отверстия поднести к гипсокартону обычный магнит.

Статья по теме: Оригинальное панно своими руками: варианты и изготовление

После того как все отверстия просверлены и плиты гипсокартона закреплены на потолке или стене, можно приступать к отделочным работам. Монтаж точечных светильников в гипсокартон производится только после завершения отделки.

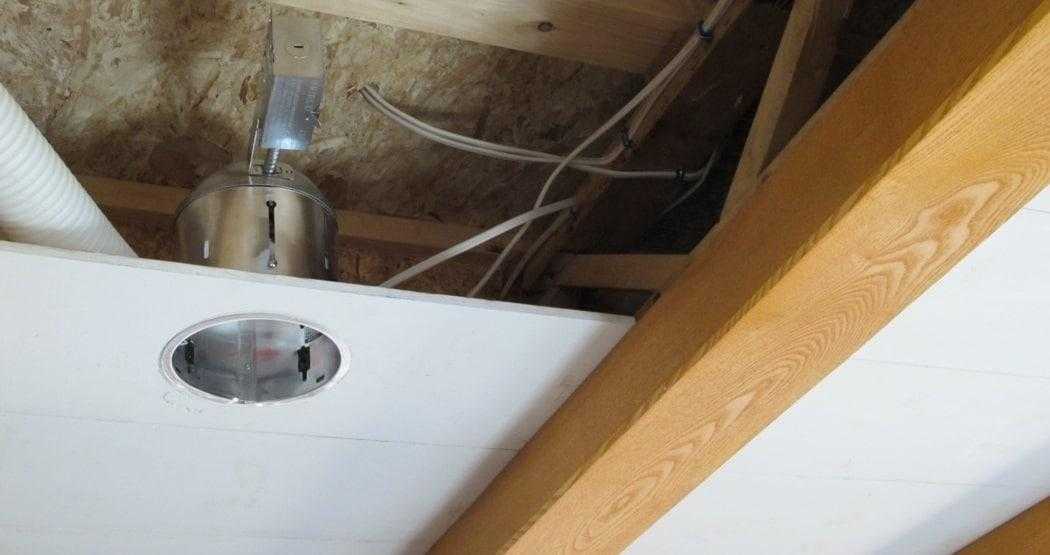

Потолок с готовыми отверстиями и выведенными проводами

Каких ошибок надо избегать

Чтобы вся работа не пошла насмарку и не повлекла за собой демонтаж или более плачевные последствия, стоит избегать распространённых ошибок.

Работа проводится только с отключенным напряжением.
Отсутствие гофрированного шланга на проводах может привести к возгоранию проводки и пожару. Не говоря о других достоинствах гофры: защите от влаги, продлении срока службы и др.
Нужно избегать попадания части каркаса на отверстие для крепления светильника.
Если спот монтируется в ГКЛ-потолке ванной комнаты, его корпус должен иметь достаточный индекс стойкости к влажности и попаданию воды.
Монтаж спотов в ванной.
Монтаж спотов в ванной.
Вид лампы должен соответствовать требуемым задачам. К примеру, для диммера (регулятора яркости света) подойдут диммируемые LED-лампы, поскольку другие виды ламп либо просто не поддерживают эту опцию, либо быстро выходят из строя.

Выбор комплектующих

Установка точечных осветительных приборов подразумевает наличие нужных компонентов, в числе которых:

Электрокабель с сечением 1,5 квадратных миллиметра. Длина подбирается, исходя из схемы разводки токоведущих жил.
Клеммные колодки. Эти детали применяются для объединения отрезков кабеля.
Медные гильзы. Необходимы для опрессовывания скруток, если в этом есть нужда.
Понижающий трансформатор. Применяется при работе галогенных осветительных приборов.
Драйвер тока. Используется в работе светодиодных источников света.

Драйвер должен иметь запас мощности, если применяется последовательный тип подключения. Однако следует иметь в виду, что в последовательной схеме поломка даже одного светодиода выведет из строя всю систему. Именно поэтому параллельное подключение более надежно, хотя и нуждается в выделенном под каждый светодиод драйвере.
