Как подобрать трансформатор для светодиодной ленты

Расчет мощности трансформатора ИБП

Таблица мощности диодов

Исходными данными для расчета трансформатора для ИБП являются параметры освещенности, которые предполагается достичь посредством данного устройства. Для успешного решения этой задачи потребуется определиться с длиной ленточки, обеспечивающей нужный световой эффект. Если исходить из того, что на одном ее метре размещается 60 стандартных диодов с суммарным потреблением 4,8 Ватта, посчитать общую мощность удается простым перемножением двух известных цифр. Для этих целей даже не потребуется калькулятор, поскольку все операции легко совершаются в уме.

Монтаж и подключение светодиодной ленты через блок питания 12-24 Вольт.

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения

Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

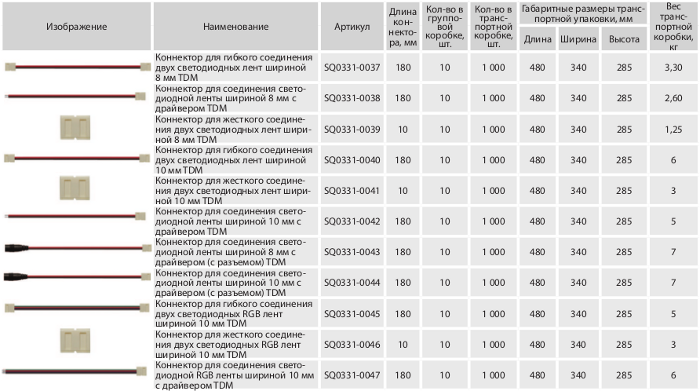

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.

трехжильный кабель ВВГнг-Ls сечением 1,5мм2

монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — любых других расцветок. Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

Источник

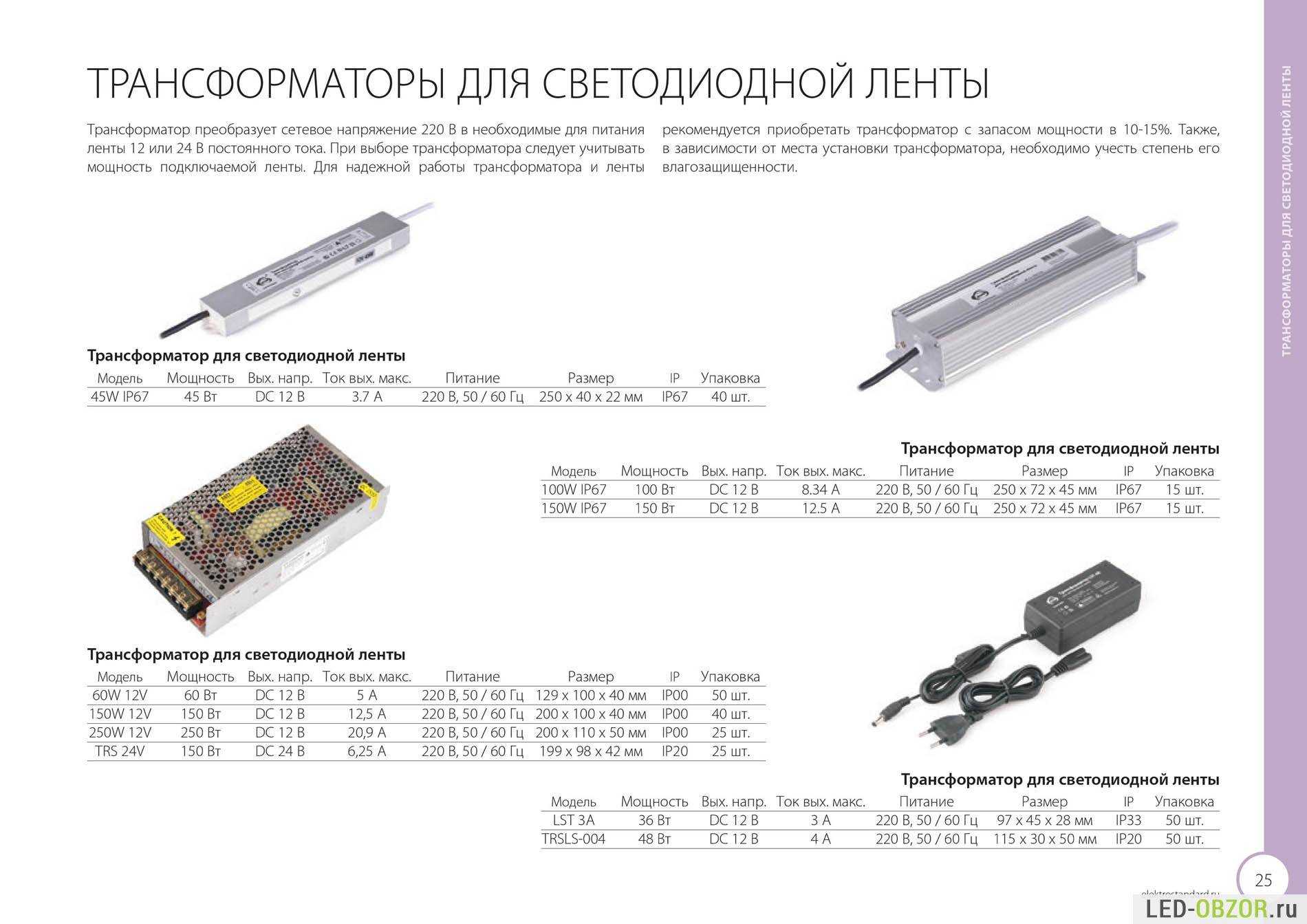

Выбор источника питания для светодиодных лент

Светодиодные ленты, которые продаются в современных магазинах, имеют разные параметры. Некоторые из них подходят для работы от сети в 220 Вт. Но далеко не все ленты можно подключить к розетке. Часть из них требуют напряжения в 12 или 24 вольт. Именно для этого и нужны трансформаторы, которые подходят для электронных лент 12 вольт. Этот прибор позволяет обеспечить устройство переменным током, что продлит его срок эксплуатации.

Выбирая источник питания, следует обратить внимание на ряд факторов:

• Качество гидроизоляции;
• Напряжение, на которое рассчитан прибор;
• Мощность устройства.

Если приобретается лента, мощность которой составляет 24 вольт, то использовать трансформатор, рассчитанный на 12 В., уже не получится. Большое значение имеет и тип помещения, в котором его планируется установить. Если воздух в помещении сухой, то можно использовать трансформатор с обычным адаптером. Однако если лента будет установлена на улице, то следует выбрать прибор, который имеет качественную защиту от влаги.

Промокоды со скидками на светильники

Приобретая трансформатор, следует внимательно изучить инструкцию, которая к нему прилагается. Там же указывается схема монтажа. Если выбрать универсальный трансформатор, то это позволит регулировать яркость освещения.

Сегодня можно подобрать трансформаторы, которые полностью соответствуют условиям эксплуатации.

• Если светодиодная лента будет устанавливаться на улице, то нужно выбирать приборы, которые имеют определенную степень защиты.
• Такие трансформаторы должны соответствовать уровню защиты IP 67;
• Конструкция позволяет предупредить попадание пыли;
• Выдерживают воздействие влаги;
• Риск короткого замыкания минимален;
• Трансформаторы имеют мощность от 1 до 800 Вт;
• Правильно подобранный прибор обеспечит оптимальные условия эксплуатации.

С учетом характеристик трансформаторы можно разделить на два типа:

1. Герметичные трансформаторы имеют максимальный уровень защиты, на них не оказывают воздействие влага и пыль. Этот вид оборудования можно использовать в помещении или на улице.
2. Особенность негерметичных светодиодных трансформаторов в том, что они также имеют защиту на случай короткого замыкания, но подходят только для использования в помещении. В конструкцию этого типа приборов входит вентилятор, который обеспечивает охлаждение.

Прежде чем приобретать блок питания, который необходим для работы светодиодной ленты, нужно прочитать инструкцию. В ней есть характеристики прибора. Если вы покупаете устройство, которое предназначено для квартиры или загородного дома, то стоит обратить на светодиодные подвески, имеющие пластиковый или металлический корпус. В том случае, если планируется установка на улице, то корпус блока питания должен быть герметичным и устойчивым к воздействию пыли и влаги.

Кроме того, можно выделить основные виды трансформаторов:

• Герметичные имеют мощность от 20 до 300 Ватт;
• Они могут быть в металлическом корпусе с вентилятором или без него;
• К бюджетным относятся трансформаторы в корпусе из пластика. Мощность их минимальна, они подходят для коротких светодиодных лент.

Виды

Разделение по схеме питания. В продаже можно встретить два варианта исполнения светодиодных лент на 220 Вольт:

• с выпрямителем, длиной кратной 50 см или 1 метр (0,5 м; 1 м и т.д.),
• без выпрямителя, в бухте, нужная длина отрезается (также кратно 50 см или 1 метр), а выпрямитель подключается отдельно.

Почему лента режется по 50 см? Выше, мы уже говорили о том, что светодиоды на ней разбиты по 60 штук. Так вот, эти 60 штук расположены на отрезке в 50 см или 1 метр, в зависимости от плотности светодиодов. Это особенность производства и применима она для всех лент 220в. Стоит отметить, что не получиться отрезать кусок в 40 или 90 см!

Разделение по классу защиты. По защите от пыли и влаги ничем не отличаются от своих низковольтных собратьев и имеют такую же классификацию. Самые распространенные:

1. IP 67 – подобная защита убережет человека от прикосновения к токоведущим частям.
2. IP 68 – силиконовая трубка, влагозащищенная. Подойдет для применения в очень влажных помещениях, в том числе и бане, сауне или на улице.

Рекомендуем посмотреть интересное видео, автор которого рассказывает про герметичную (IP 68) ленту на 220V работающей на светодиодах SMD 5050 с плотностью 60 штук на метр.

Практика показывает, что применение светодиодной ленты 220в, практично в условиях агрессивной среды: улица, дождь, ветер, снег, перепады температур, холод, жара. Все эти условия led-лента выдерживает и работает продолжительное время.

По видам светодиодов. Тут дела обстоят также. Разделение можно провести по разновидности SMD светодиодов. В продаже можно встретить ленты на SMD LED:

• 3528,
• 5050,
• 2835,
• 5630.

3528 и 5050 – самые распространенные в России, их можно купить в любом крупном магазине. Реже, но все же появляющиеся в продаже на светодиодах SMD 5630. Продукция китайского производства низкого качества, поэтому лучше воздержаться от их приобретения.

Также светодиодная лента 220 бывает на жесткой основе или гибкой клеевой. Первая часто используется любителями с очумелыми ручками для изготовления светильников или модулей.

Еще можно провести разделение по цвету, бывают одноцветные: белые, красные, синие, зеленые, желтые и многоцветные – на RGB светодиодах.

Светодиодная лента RGB 220 Вольт на светодиодах SMD 5050

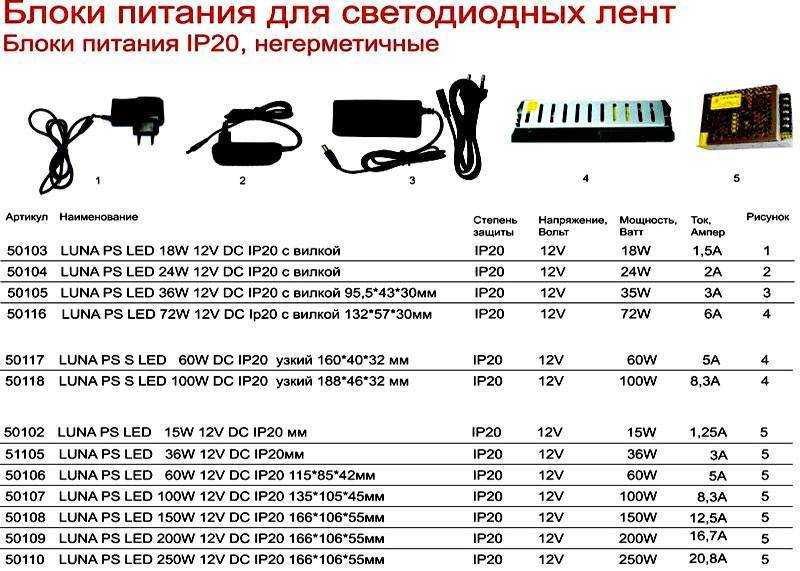

Варианты исполнения блоков питания для светодиодных лент

В зависимости от функционального назначения электронный балласт выпускается в следующих вариантах исполнения:

В виде компактного сетевого БП. Такие устройства выглядят как обычные зарядки для мобильных устройств. Компактные сетевые блоки питания для светодиодных лент

Данное решение можно назвать эконом вариантом, поскольку из всех видов исполнения оно самое низкое по стоимости. Обратная сторона – низкая мощность, как правило, она не превышает 30-36 Вт (встречаются китайские изделия на 60 Вт, но в них этот параметр сильно завышен). Основная сфера применения – подключение простой подсветки. Главное достоинство – не требуется монтаж, драйвер достаточно воткнуть в розетку, предварительно подключив к выходу ленту.

Компактный блок, помещенный в герметичный пластиковый корпус. Максимальная мощность таких устройств 75 Вт. Встречающийся на китайской продукции показатель 100 Вт не соответствует действительности. Герметичный компактный электронный балласт, закрытый от внешнего воздействия

Отличительные особенности: небольшой вес, компактные размеры, защита от влаги и пыли

Это практически идеальный вариант для организации подсветки в потолочных нишах, если не принимать во внимание высокую стоимость адаптера (почти вдвое дороже аналогов с негерметичным корпусом)

Электронный балласт в герметичном корпусе из алюминия. Этот вариант исполнения рассчитан на суровые условия эксплуатации. Сфера применения таких БП — освещение наружной рекламы, подсветка зданий и других объектов, где производится монтаж светодиодов большой мощности. Установка в качестве адаптера бытовых источников света экономически не обоснована. Блоки питания Arlight в герметичном алюминиевом корпусе

Отличительные особенности: устойчивость к механическому воздействию и деструктивным природным факторам (дождь, снег, УФ излучение). Что касается мощности, то с учетом нередкого изготовления таких адаптеров по спецзаказам, она может быть в довольно широком диапазоне. У типовых изделий этот параметр, как правило, от 80 до 200 Вт. Цена значительно выше, чем у других вариантов исполнения.

Негерметичный балласт. Наиболее популярный БП, широко применяется для питания освещения квартир, офисов и торговых залов. Стоит немного дороже компактного сетевого блока, но может быть значительно мощнее при тех же габаритах. БП в негерметичном исполнении

Мощные устройства данного типа могут быть оборудованы принудительной вентиляцией, обеспечивающей охлаждение электронных компонентов, что продлевает срок службы адаптеров. Изготавливаются под напряжение 12 или 24 В. Невысокая цена и широкий ассортимент, позволяющий подобрать наиболее оптимальный вариант, сделали такие БП наиболее популярными.

Импульсный или трансформаторный

Долгие десятилетия сетевые источники питания строились по схеме: понижающий трансформатор – выпрямитель – фильтр. Этот принцип не изжил себя и сейчас, во многих случаях это оптимальный вариант. Но с развитием электроники все чаще стали употребляться импульсные блоки питания. Несмотря на сложность схемотехники, они имеют неоспоримые преимущества:

• легкость;
• небольшие габариты;
• высокий КПД, который в теории может быть равным 100%.

Импульсный блок питания.

К недостаткам можно отнести генерацию высокочастотных помех в сеть (что может привести к сбоям в работе чувствительных устройств, питающихся от той же сети) и в нагрузку. Для борьбы с первой проблемой БП оборудуются фильтрами на входе (у недорогих источников выполняются по простой схеме или отсутствуют). Вторая проблема для светодиодов не важна. Поэтому выбор сделан — для питания LED-приборов применяются легкие и мощные импульсные источники питания.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.

1. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.

1. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:

• мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
• потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

1. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.

1. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.

1. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Другие свойства блока питания

После расчета электрических характеристик источника питания для LED-лент надо обратить внимание и на другие параметры

Исполнение (степень защиты)

Источники питания бывают по исполнению:

• герметичные – рекомендуется устанавливать вне помещений, так как они защищены от осадков;
• негерметичные – лучше монтировать в помещении, потому что они дешевле.

К тому же БП герметичного исполнения хуже охлаждаются, а значит, в помещении они будут склонны к перегреву.

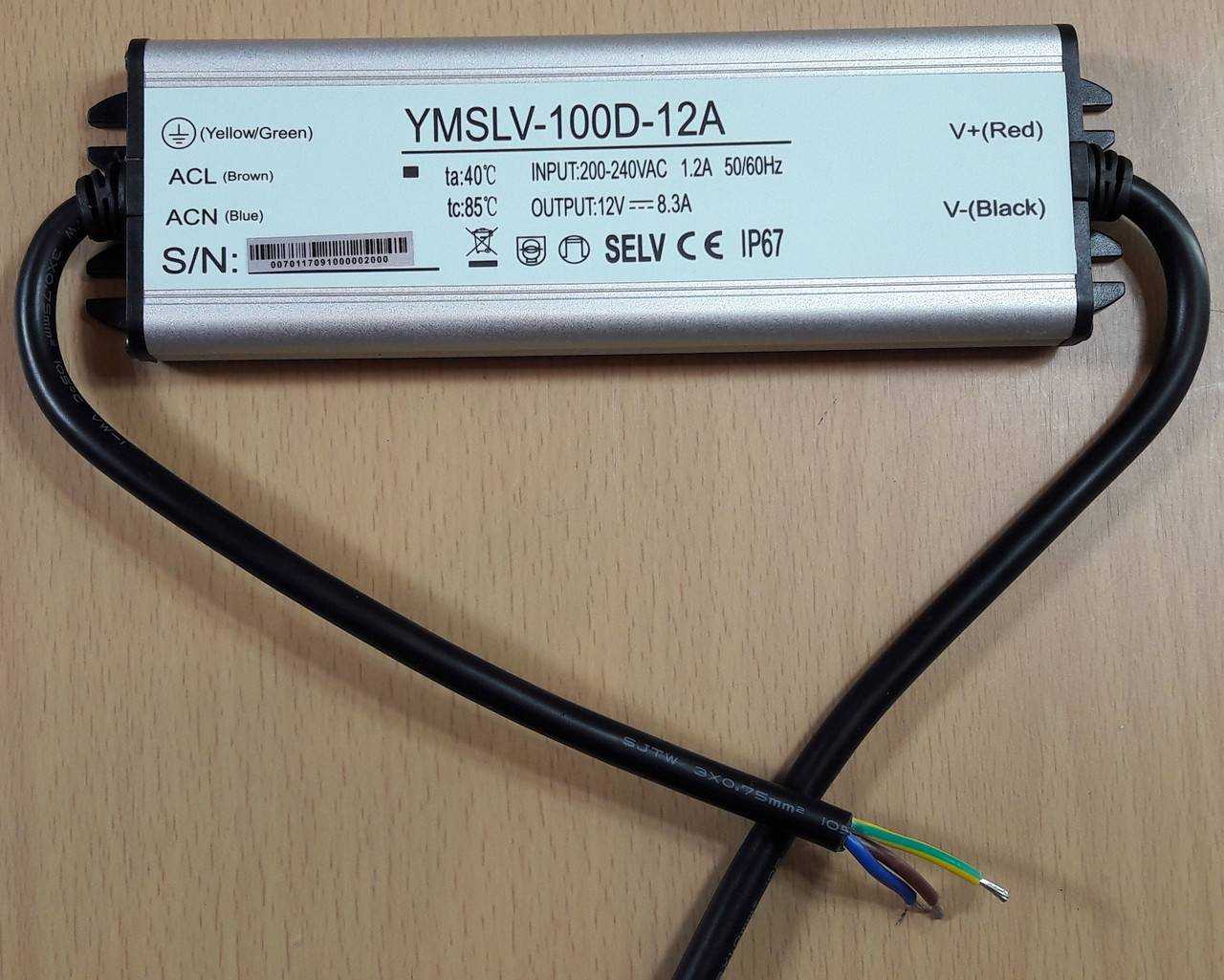

Прибор в исполнении для наружной установки.

Тип охлаждения

В этой категории источники напряжения подразделяются на аппараты:

• с естественным охлаждением;
• с принудительным охлаждением.

Принудительная вентиляция внутреннего пространства блока осуществляется установкой вентилятора, который включается и отключается от встроенного датчика температуры. Такой конструктив имеют достаточно мощные источники, а относительно слаботочные выполняются без вентиляторов.

Блок питания с принудительным охлаждением.

Применение вытяжки уменьшает габариты прибора за счет снижения размеров радиаторов, но вентилятор шумит. Чем ближе к концу срока службы, тем громче шум. Поэтому такие источники не стоит устанавливать в жилых комнатах, а также в помещениях с пребыванием людей (офис и т.д.)

Основные критерии выбора блока питания для светодиодной ленты 12в

Чтобы в огромном многообразии представленных в торговых сетях адаптеров для светодиодной ленты, подавляющее большинство которых – продукция «ноунейм» китайского производства, выбрать надежный блок, необходимо будет обратить внимание на ряд конструктивных особенностей

Метод преобразования

В первую очередь, выбор блока питания для светодиодной ленты следует остановить на моделях, работающих по импульсной схеме преобразования напряжения. Китайские умельцы, экономя на деталях и материалах, часто выдают обычный трансформатор для светодиодных лент за импульсный источник питания. Во-первых, у них разный КПД. Как уже отмечалось, для импульсного – 90-98%, для обычного – не более 50%. Во-вторых, обычный трансформатор сильно нагревается во время работы, что недопустимо при совместном размещении СЛ и питающего устройства на одной dim-планке. В-третьих – во время работы такое устройство будет шуметь, создавая постоянный гул.

Охлаждение

Существует два типа охлаждения адаптеров для светодиодной ленты:

Пассивное – в нем охлаждение происходит за счет отдачи тепла, выделяемого при работе трансформатора на корпус устройства. Для маломощных устройств (до 60 Вт) корпус может быть выполнен из термостойкого полимера. Более эффективны блоки питания, имеющие перфорированный стальной или алюминиевый корпус с пластинами радиатора.

Активное – в таких блоках питания для светодиодов устанавливается вентилятор, поток воздуха от которого направлен на трансформатор. Используется в БП большой мощности – выше 500 Вт.

Выходное напряжение

Выходное напряжение блока питания светодиодной ленты должно соответствовать типу СЛ. Нельзя подключать ленту, рассчитанную на 12 вольт к БП выдающему 24 или 36 вольт. На заводской продукции параметры обязательно указываются на шильде, прикрепленной к корпусу устройства.

Расчет мощности блока питания для светодиодной ленты

Многие не знают, как рассчитать трансформатор светодиодной ленты? Правильно подобрать источник питания светодиодной ленты необходимой мощности можно путем не сложных расчетов, используя формулу:

P = (P₁+P2₂..P_n)*K*J

Где:

• P – общая мощность всех потребителей (рассчитывается в Ваттах (W);
• P₁, P_2, P_n – значения мощности подключаемых СЛ;
• К – коэффициент одновременности: сколько светодиодных лент будет одновременно подключено к одному блоку питания. Практически, используется значение 0,8. Для надежности можно использовать 1;
• J – коэффициент запаса. Используется для создания резерва мощности, для защиты от перегрева. Обычно значение принимают равным 1,5 – 2.

Дополнительные функции

В чистом виде блок питания – функциональное и недорогое устройство, не всегда удобное в работе. Для того, чтобы повысить комфортность для потребителя, производители стремятся совместить в одном корпусе несколько устройств:

• собственно блок питания;
• диммер – устройство, позволяющее регулировать яркость свечения ленты;
• блок дистанционного управления – с пультом, работающим на ИК-лучах.

Габариты

Когда вы решили, какой блок питания выбрать для светодиодной ленты по напряжению, мощности и классу защиты, самое время задуматься о его габаритах

Размеры драйвера имеют немаловажное значение, если его нужно спрятать. Производители позаботились об этом и предусмотрели несколько вариантов БП с разными габаритами, но одинаковыми параметрами

При оценке размеров возможны следующие варианты:

• габариты устраивают, устройство помещается, например, за карниз или под плинтус – оставляем как есть;
• слишком большой прибор, непонятно, куда его спрятать – можно сделать специальную нишу, полку или полость в стене, которая закрывается декоративной дверцей;
• все равно не помещается – выводим трансформатор в техническое помещение.

Стоит учитывать, что мощный драйвер может иметь достаточно большие габариты, так что в порой разумнее пересмотреть схему подключения подсветки. Возможно, один трансформатор стоит заменить несколькими маленькими БП с меньшей мощностью, которые намного легче спрятать. Кроме того, существуют модели драйверов с одинаковыми параметрами, но разной формой: прямоугольные широкие или вытянутые в длину, квадратные. В продаже также бывают компактные БП, но они стоят дороже обычных.

Обратите внимание! Устанавливать трансформатор нужно в месте, где предусмотрена циркуляция воздуха для естественного охлаждения прибора. Кроме того, нужно предусмотреть удобный доступ к устройству для обслуживания и замены

При правильном выборе БП прослужит долго, но случаи выхода из строя все же нельзя полностью исключать.

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение

Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты

Степень защиты

Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

• размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
• размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

• 3,2*2,8 мм выдает 0,3 до 1,6 лм;
• размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Особенности и характеристики светодиодных лент

Светодиодные ленты — это длинные гибкие платы с контактами, на которых находятся SMD диоды на определённом расстоянии друг от друга. Для того чтобы ограничить протекающий ток по ленте на ней припаяны специальные резисторы. Дизайнеры и проектировщики очень часто используют светодиоды для создания особенного стиля интерьера, визуального расширения пространства помещения, сокрытия источников света при монтаже натяжных или подвесных потолков и т. д.

Катушка со светодиодной лентой

Виды

LED-ленты могут быть различных видов:

1. Самоклеящимися. Для того чтобы её приклеить необходимо просто снять липкий слой и приложить к ровному участку поверхности, изогнув в любой геометрической форме.
2. Бесклеевыми. Для крепления ip68 применяются пластмассовые скобы.
3. Влагозащищёнными ip65. Применяются для монтажа подсветки в помещениях с высоким уровнем влажности.
4. Герметичными ip67 и 68. Предназначены для устройства освещения в помещениях с повышенным уровнем влажности, а также под водой в бассейне.
5. Открытыми. Применяются для создания подсветки в помещениях: под потолком, на стенах и т. д.
6. Многоцветными RGB. Ленты способны изменять свой цвет посредством специального контроллера.
7. Белыми или одноцветными. Степень их яркости регулируется с помощью специального диммера.

Ленты со светодиодами могут иметь различное количество диодов разного типа. Наиболее популярными являются светодиоды марки 3528 и 5050. Цифры означают размеры диодов: 3,5х2,8 мм и 5х5 мм. Первые оснащены пластиковым корпусом с одним кристаллом. Вторые также имеют пластиковый корпус, в котором находится 3 кристалла, поэтому такие светодиоды светят намного ярче.

Кроме этого, выпускают двухрядные ленты с большим количеством диодов. В настоящее время в магазинах можно приобрести новые виды со специальными чипами smd2835, которые имеют улучшенные световые характеристики. Благодаря их низкой стоимости и высокой степени светоотдачи они быстро набирают большую популярность. Так как светодиоды в таких лентах работают на безопасном режиме с уменьшенным током, то этот факт позволяет использовать их длительное время без потери степени яркости. Они вполне могут отработать свои 50 тысяч часов, которые были заявлены производителем.

Катушка с двухрядной светодиодной лентой

Светодиодные ленты маломощные, поэтому потребляют минимальное количество электроэнергии. В настоящее время существует множество видов с различным типом мощности: 4,8 Вт/м; 7.2 Вт/м; 9,6 Вт/м; 14,4 Вт/м и т. д. Светодиоды дают настолько мощный яркий свет, что их можно использовать не только в качестве дополнительного освещения, но и в качестве главного источника света. Для этого обычно используют специальные ленты типа LED-TED, которые являются самыми яркими.

Преимущества

• Минимальное потребление электроэнергии;
• Срок эксплуатации более 10 лет;
• Возможность крепления ленты под любым углом и придания ей различной геометрической формы;
• Равномерное распределение освещения по всему периметру помещения;
• Большой выбор цветовой гаммы;
• Высокая степень пожаробезопасности и экологичности;
• Светодиоды не имеют в составе ртути и выделяют в помещение минимальное количество тепла;
• Не изменяют свой цвет в период всего рабочего срока;
• Не имеют радиопомех.
