SMD 5050 на 60 светодиодов
Этот вид самый популярный. Она яркая, мощная и на потолке дает плотный световой поток.
Ее мощность – 14,4 Вт/м.
Конечно все эти мощности не абсолютный показатель, который обязан быть у всех лент. На практике они всегда могут отличаться даже на несколько ватт, в большую или меньшую (чаще всего) сторону.
Многие совершают ошибку, когда хотят сравнить фактическую мощность подсветки с заявленными цифрами на упаковке. Подключают ленту с одного конца, замеряют силу тока и напряжение от блока питания.
После чего перемножают все и получают результат. Более верные данные получатся если ленту, в особенности протяженную, подключить с обеих сторон, а не с одной.
Световой поток у смд 5050/60 – 1200 люмен, что соответствует обычной лампочке на 85-90 Вт.
Ее используют как для частичной, так и в некоторых случаях для полной замены основного освещения. То есть при определенных условиях, она может заменить обычную люстру, простые и люминесцентные лампы.
Еще она очень хорошо подходит для подсветки рабочей поверхности на кухне. Если у вас в подсветке потолка постоянно перегорают люминесцентные лампы, то можете их заменить на данный вид.
Эта лента уже обязательно клеится на алюминиевый профиль, в противном случае она быстро перегорит и потеряет яркость
При этом не важно будет, качественная она была или нет
На ленты разного качества магазины дают разный срок гарантии. Однако все это строго оговаривается условиями эксплуатации.
Расстояние между светодиодами здесь чуть больше 1см. Это создает сплошную световую полосу.
Например при использовании ленты 5050/30, на потолке возможны отдельные световые пятнышки из-за большой разбежки.
В ленте на 60 диодов такого уже не будет.
Светодиод SMD 5630: особенности и характеристики
Светодиод SMD 5630 – представляет класс высокоэффективных светодиодов средней мощности, предназначенных для поверхностного монтажа.
SMD 5630 производства Philips, Epistar, Samsung отличаются высоким коэффициентом цветопередачи, что позволяет конструировать на их основе светильники для качественного освещения внутри помещений.
В качестве примера рассмотрим светодиод LUXEON 5630 Mid-Power, выпускаемый компанией Philips lumileds.
Конструктивные особенности
SMD 5630 выполнен в корпусе размером 5,6х3,0х0,9 мм. Электрический контакт осуществляется через 4 вывода, как показано на рисунке. Они имеют следующее назначение:
- 1 – катод;
- 2 – катод;
- 3 – анод;
- 4 – не задействован.
По центру нижней части корпуса SMD 5630 предусмотрена контактная площадка размером 1,62х1,28 мм, предназначенная для эффективного отвода тепла от излучающего кристалла.
Во время монтажа она обязательно должна быть припаяна к печатной плате. При этом контакт теплоотвода электрически должен быть изолирован от анода и катода.
Для визуального определения анода и катода со стороны выводов катода на люминофоре имеется срез.
Технические характеристики
Белые светодиоды SMD 5630 на номинальном токе 100 мА излучают световой поток от 32 лм (2700К) до 36 лм (6500К). При этом падение напряжения на p-n-переходе может варьироваться от 2,9 до 3,4 В.
Для своих светодиодов Philips lumileds гарантирует коэффициент цветопередачи CRI не ниже 80 ед. и угол рассеивания света 2ϴ1/2 равный 120°.
Для пайки рекомендуется использовать низкотемпературные оловянные сплавы, придерживаясь международного стандарта JEDEC J-020B. Пайку светодиодов следует производить при температуре не выше 260°C на протяжении не более 10 сек.
Зависимость прямого напряжения от протекающего тока показана на вольт-амперной характеристике (t=25°C). Из приведенного графика следует, что падение напряжения на номинальном токе для большинства белых светодиодов SMD 5630 составляет 3,1 В. Яркость светодиода напрямую зависит от соблюдения его температурного режима работы. Как видно из графика повышение температуры в точках припоя до 85°C вызывает снижение светового потока примерно на 15%
В связи с этим очень важно избегать перегрева кристалла. Например, светодиодную ленту на SMD 5630 нужно обязательно клеить на алюминиевый профиль. На следующем графике показана зависимость светового потока от величины прямого тока
Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C
На следующем графике показана зависимость светового потока от величины прямого тока. Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C.
Область применения
Так же как и SMD 5730, светодиоды SMD 5630 устойчивы к вибрации и резким перепадам температуры (-40/+65°C), что в значительной мере расширяет их сферу применения.
Благодаря высоким эксплуатационным показателям, данный тип светодиодов устанавливают в светильники уличного, промышленного и аварийного освещения. В розничной торговой сети можно свободно купить светодиодные ленты и модули на 12 В, а также линейки на 220 В, собранные на базе SMD 5630.
Опираясь на технические данные, радиолюбителям будет несложно произвести расчёты и своими руками сделать подсветку на светодиодах SMD 5630.
К сожалению, найти в продаже фирменные светодиоды форм-фактора 5630 непросто. Вместо них на рынке превалируют китайские аналоги с сильно заниженными техническими характеристиками.
Такое несоответствие параметров объясняется установкой в корпус 5,6х3,0 мм кристалла значительно меньших размеров, который не может длительно пропускать ток в 150 мА.
Поэтому производители светодиодных ламп и лент, собранных на поддельных SMD 5630, подбирают рабочий ток на своё усмотрение, в результате чего снижается срок службы изделия.
Маркировка светодиодных фонариков
Следующий вид продукции, в котором могут применяться светодиоды — фонарики. Классификация соответствующих изделий также имеет нюансы. Маркировка светодиодов для фонариков в зависимости от политики производителей может быть как схожа с той, что характеризует классификацию светодиодных лент, которую мы рассмотрели выше, так и совершенно уникальной (хотя, безусловно, в интересах производителя — сделать ее как можно более приближенной к общеотраслевым подходам).
Для примера мы можем рассмотреть классификацию светодиодов для фонарей американской компании CREE — одного из лидеров мирового рынка соответствующей продукции.
Светодиоды мощные 3W
Яркие мощные светодиоды 3W – твердотельные полупроводниковые источники света с прямым напряжением от 2,2В до 3,6В и силой прямого тока до 700 мА. Световой поток при этом в зависимости от номинала варьируется от 25 лм до 220 лм, а мощность рассеивания составляет 3Вт.
Отличительными характеристиками представленных мощных светодиодов 3W являются их долговечность (срок службы достигает 50 000 ч) и низкий уровень энергопотребления.
Мощные светодиоды 3W представлены несколькими вариантами цветового свечения: красный, желтый, синий, зеленый, белый или теплый белый. Цвет свечения зависит от материала используемого кристалла.
Следует отметить мощные светодиоды 3W-R-RGB, трехкристальная конструкция которых предоставляет возможность излучения одним светодиодов трех различных цветов свечения: красного, зеленого или синего.
Корпус мощных светодиодов 3W изготавливается из термоустойчивого пластика, линза – из прозрачной эпоксидной смолы.
В качестве дополнительного теплоотвода используются алюминиевые подложки (так называемая плата для мощных светодиодов) в виде «звезды» («Star») или большие круглые подложки с возможностью одновременного монтажа нескольких светодиодов. Светодиоды без подложки называются «Emitter».
Поскольку процесс эксплуатации мощных светодиодов сопровождается рассеиванием тепла, что может привести к неработоспособности элементов, необходимо использовать дополнительное радиаторное охлаждение.
Подключение мощных светодиодов 3W выполняется с учетом полярности (катод и анод визуально маркируются на корпусе). Питание мощных светодиодов подается через ограничительный стабилизатор тока – драйверы питания или резисторы. Резистор при этом подключается на каждую цепочку последовательно соединенных светодиодов.
Повышенная рабочая температура среды составляет не более +75°С, пониженная рабочая температура – не ниже -30°С. Угол свечения широкий – 120°.
Применение мощных светодиодов 3W довольно разнообразное – от устройств полноценного освещения до подсветки аквариумов и оранжерей. Таким образом, мощные светодиоды 3W эксплуатируются в качестве светоизлучающих источников в различных устройствах освещения и декоративно-красочной подсветки: уличное освещение, светодиодные лампы, автолампы, светодиодные прожекторы и фонарики, индикаторы приборной панели, наружная реклама, автодорожные знаки, светофоры, интерьерное и ландшафтное оформление зданий, искусственная подсветка бассейнов, аквариумов, оранжерей (используется спектр излучения, оптимальный для развития растений, аквариумных жителей и водорослей) и многое другое.
Более подробные характеристики, габаритные размеры, расшифровка маркировки, цоколёвка полярности мощных светодиодов 3W указаны ниже. Также дополнительно приведена характерная конструкция и схема подключения мощного светодиода 3W.
Гарантийный срок работы поставляемых нашей компанией ярких мощных светодиодов 3W составляет 2 года, что подкрепляется соответствующими документами по качеству.
Размеры, характеристики и различия светодиодных кристаллов (чипов) 3528, 5050, 2835, 5630, 5730
Основной элемент светодиодного модуля (кластера) — светодиод. Основу светодиода составляет светодиодный чип (кристалл). Создание светодиодного чипа — это сложный технологический процесс, состоящий из следующих этапов: выращивание кристалла, создание чипа («планарная обработка пленок»), биннирование (сортировка чипов на группы — бины), создание непосредственно светодиода.
По своей конструкции чипы делятся на планарные и вертикальные. Конструкция вертикальных чипов обеспечивает лучший отвод тепла. Планарные чипы более распространены из-за относительной простоты процесса производства. По излучению чипы подразделяются на инфракрасные, красные, оранжевые, желтые, зеленые, синие, фиолетовые и ультрафиолетовые в зависимости от свойств материалов, из которых они изготовлены.
Для получения источников белого цвета используются нитридные, алюминатные и силикатные люминофоры. Выбор типа люминофора для получения белого света зависит от назначения светодиода. Светодиодные кристаллы бывают квадратной, прямоугольной, треугольной и шестиугольной формы. Габаритные размеры светодиодного чипа измеряются в микрометрах (мкм), в миллиметрах (мм) и mil (мил=1/1000 дюйма = 25,4мкм). Размер сторон поперечного сечения чипа составляет от 200 мкм до 7мм, толщина достигает 100 мкм. В светодиодных модулях и светодиодных лентах используются планарные чипы.
Типоразмеры
светодиодного чипа SMD идентифицируются по четырехзначному числу, которое обозначает размер кристалла.
Основные типоразмеры и характеристики светодиодных чипов:
• SMD 3528 — разработан давно и поэтому уступает по энергоэффективности современным кристаллам, но в связи с отлаженным процессом производства является самым дешевым и доступным. LED SMD 3528 прямоугольной формы с размерами сторон 3,5 х 2,8мм и высотой 1,4мм. На коротких сторонах имеются два контакта. На углу корпуса со стороны катода есть срез (ключ) для визуального определения полярности.
• SMD 5050 — представляет собой матрицу из трех кристаллов 3528. Общий размер 5,0 х 5,0мм. Световой поток кристалла 5050 в три раза больше, чем у 3528. Каждый из трех кристаллов может управляться отдельно. В SMD 5050 RGB собрано три светодиодных кристалла зеленого, красного и синего цвета. Светодиоды с маркировкой 5054, 5055, 5060 аналогичны чипу 5050, но в их обозначении указана длина выводов.
• SMD 2835 — это современный эффективный кристалл, пришедший на смену чипам 5050 и 3528. Он производит на 20% больше света, чем 5050, что позволяет уменьшить энергопотребление. Габаритные размеры кристалла 2,8 Х 3,5мм, высота до 0,8мм. У чипа 2835 увеличены контактные площади анода и катода, что обеспечивает качественный теплоотвод. Люминофором покрыта вся излучающая часть, что увеличивает площадь излучения. Благодаря всем этим улучшениям, у 2835 больший срок службы.
• SMD 5630 — изготовлен с применением новым материалов. Корпус имеет размеры 5,6 х 3,0мм. Характеризуется большей мощностью и светоотдачей. Имеет четыре вывода с ключом, из которых пока задействовано только два.
• SMD 5730 — кристалл имеет незначительные отличия от 5630. Размер самого чипа 4,8 х 3,0мм, размер чипа с выводами 5,7 х 3,0мм. Вместо четырех имеет два вывода. Кристалл выше на 0,5мм. SMD 5730 имеет два варианта исполнения 5730-05 и 5730-1.
• Еще существуют светодиоды с типоразмерами 3014, 3030, и редкие у нас 7020, 8520. Последние два используются в светодиодных алюминиевых линейках. Постоянное совершенствование характеристик светодиодов, увеличение их эффективности и энергосберегающих свойств, производство эффективных оптических систем способствует появлению все новых и новых современных высокотехнологичных светодиодных источников света. Светодиоды появились на рынке относительно недавно, но благодаря своим отличным качествам потеснили все другие источники света.
Лента SMD 2835
Полоса SMD2835 производит приблизительно 50 люмен на чип. Полоса характеризуется высокой ценой. Ширина полосы составляет 8 мм.
Высокая светоотдача имеет и обратную сторону — нагрев поверхности. Без хорошего теплоотвода эту планку использовать не следует.
В качестве теплоотвода используйте алюминиевый профиль, желательно с матовой диафрагмой. Он будет рассеивать свет, сглаживая эффект бликов.
Светодиоды 2835 и 3528 очень похожи, как их быстро отличить? Дешевый чип 3528 имеет большую высоту, а дорогой и яркий SMD 2835 имеет низкий профиль для лучшего охлаждения и рассеивания тепла.
Светодиод SMD 5630: особенности и характеристики
Светодиод SMD 5630 – представляет класс высокоэффективных светодиодов средней мощности, предназначенных для поверхностного монтажа.
SMD 5630 производства Philips, Epistar, Samsung отличаются высоким коэффициентом цветопередачи, что позволяет конструировать на их основе светильники для качественного освещения внутри помещений.
В качестве примера рассмотрим светодиод LUXEON 5630 Mid-Power, выпускаемый компанией Philips lumileds.
Конструктивные особенности
SMD 5630 выполнен в корпусе размером 5,6х3,0х0,9 мм. Электрический контакт осуществляется через 4 вывода, как показано на рисунке. Они имеют следующее назначение:
- 1 – катод;
- 2 – катод;
- 3 – анод;
- 4 – не задействован.
По центру нижней части корпуса SMD 5630 предусмотрена контактная площадка размером 1,62х1,28 мм, предназначенная для эффективного отвода тепла от излучающего кристалла.
Во время монтажа она обязательно должна быть припаяна к печатной плате. При этом контакт теплоотвода электрически должен быть изолирован от анода и катода.
Для визуального определения анода и катода со стороны выводов катода на люминофоре имеется срез.
Технические характеристики
Белые светодиоды SMD 5630 на номинальном токе 100 мА излучают световой поток от 32 лм (2700К) до 36 лм (6500К). При этом падение напряжения на p-n-переходе может варьироваться от 2,9 до 3,4 В.
Для своих светодиодов Philips lumileds гарантирует коэффициент цветопередачи CRI не ниже 80 ед. и угол рассеивания света 2ϴ1/2 равный 120°.
Для пайки рекомендуется использовать низкотемпературные оловянные сплавы, придерживаясь международного стандарта JEDEC J-020B. Пайку светодиодов следует производить при температуре не выше 260°C на протяжении не более 10 сек.
Зависимость прямого напряжения от протекающего тока показана на вольт-амперной характеристике (t=25°C). Из приведенного графика следует, что падение напряжения на номинальном токе для большинства белых светодиодов SMD 5630 составляет 3,1 В. Яркость светодиода напрямую зависит от соблюдения его температурного режима работы. Как видно из графика повышение температуры в точках припоя до 85°C вызывает снижение светового потока примерно на 15%
В связи с этим очень важно избегать перегрева кристалла. Например, светодиодную ленту на SMD 5630 нужно обязательно клеить на алюминиевый профиль
На следующем графике показана зависимость светового потока от величины прямого тока
Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C
На следующем графике показана зависимость светового потока от величины прямого тока. Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C.
Область применения
Так же как и SMD 5730, светодиоды SMD 5630 устойчивы к вибрации и резким перепадам температуры (-40/+65°C), что в значительной мере расширяет их сферу применения.
Благодаря высоким эксплуатационным показателям, данный тип светодиодов устанавливают в светильники уличного, промышленного и аварийного освещения. В розничной торговой сети можно свободно купить светодиодные ленты и модули на 12 В, а также линейки на 220 В, собранные на базе SMD 5630.
Опираясь на технические данные, радиолюбителям будет несложно произвести расчёты и своими руками сделать подсветку на светодиодах SMD 5630.
К сожалению, найти в продаже фирменные светодиоды форм-фактора 5630 непросто. Вместо них на рынке превалируют китайские аналоги с сильно заниженными техническими характеристиками.
Такое несоответствие параметров объясняется установкой в корпус 5,6х3,0 мм кристалла значительно меньших размеров, который не может длительно пропускать ток в 150 мА.
Поэтому производители светодиодных ламп и лент, собранных на поддельных SMD 5630, подбирают рабочий ток на своё усмотрение, в результате чего снижается срок службы изделия.
Конструкция и внешний вид
Диод 2835 СМД изготавливается на основе полимерных материалов. Внешне напоминает 3528, но значительно отличается от него по характеристикам. Главной особенностью его конструкции является полимерная основа. Она способна выдержать нагрев более двухсот градусов. При этом роль теплоотводчика выполняет система «катод-анод». Из расшифровки названия аббревиатуры (smd) следует, что подобный твердотельный источник света предназначен для поверхностной установки.
Среди других конструкционных параметров led-светильников 2835 можно отметить:
- Корпус состоит из термопластичного материала, а линза – из светопропускающей эпоксидной основы.
- Обширная панель по отведению вырабатываемого в ходе свечения тепла.
- Подключение светодиодов допустимо только через резисторы или драйверы подпитки, выполняющих функцию стабилизатора.
- При соединении контактов обязательно учитывается полярность. Катодный проводник имеет небольшой срез и меньшую длину.
- Светоизлучающий кристалл изготавливается на основе нитрогена, галия и индия.
Это интересно: Параметры и технические характеристики светодиодов типоразмера SMD 3014: поясняем по порядку
Характеристики светодиодов SMD
Особенностями монохромного варианта диодов именно этой марки является:
- конструкция, рассчитанная на поверхностный монтаж, что исключает пайку, крепление или сборку;
- низкое тепловое сопротивление – светодиод не нагревается, поэтому его можно располагать на любой поверхности: пластиковой панели, потолке, мебели, вблизи натяжного полотна;
- при этом такая характеристика, как мощность излучения не меняется;
- диоды такого рода – 5050, 3528, 5630, покрыты силиконом, что улучшает отвод тепла и герметизирует источник света;
- модули создают угол освещения от 60 до 160 градусов;
- диоды SMD имеют разные размеры в зависимости от марки, что позволяет подобрать оптимальный вариант для каждого конкретного случая. На фото – светодиодные элементы.
К наиболее интересным пользователю характеристикам относится мощность, что указывает на количество потребляемого электричества, уровень освещения, который создает каждый элемент, напряжения и, конечно, габариты. В таблице представлены все необходимые пользовательские качества.
Светодиоды SMD 5050, как и другие, описанные в таблице, относятся к источникам дневного белого света. Диоды холодного или теплого белого света при такой же мощности имеют другие характеристики: генерируют меньший поток света.
Все перечисленные популярные марки могут использоваться для светодиодных лент. Но, учитывая, что мощность и размеры их разные, плотность крепления элементов на плату будет отличаться: чем более крупные размеры имеет светодиод, тем меньше плотность размещения.
Стоит помнить еще одну особенность: плата с диодами SMD рассчитана на напряжение в 12 В, поэтому включать ее в обычную розетку нельзя. При монтаже устройства в цепь обязательно включают преобразователь тока.
Прожектор SMD на светодиодах
Казалось бы, столь маленькое по размерам устройство никак не подходит для сооружения проектора. Но это не так: как раз такой вариант обеспечивает наилучшее освещение большого пространства.
В отличие от обычной лампы при освещении пространства важно получить широкий угол светового потока, что в принципе полупроводникам не свойственно. Эту проблему решают с помощью системы линз и отражателей, которые и создают широкий угол без потери интенсивности излучения. Обязательная часть прожектора – драйвер
Диоды SMD работают на постоянном токе, что требует не только преобразователя в данном случае, но и стабилизатора, поскольку при превышении силы тока существует реальная угроза сжечь полупроводники
Обязательная часть прожектора – драйвер. Диоды SMD работают на постоянном токе, что требует не только преобразователя в данном случае, но и стабилизатора, поскольку при превышении силы тока существует реальная угроза сжечь полупроводники.
С SMD светодиодами 3528 знаком каждый, кому хотя бы раз приходилось выбирать в магазине LED-ленту. На базе этого типоразмера начался массовый выпуск гибких светодиодных лент, а технология производства чипов 3528 по-прежнему считается одной из самых надёжных.
SMD светодиоды, характеристики, отличия популярных серий
Конструкция прибора
Эти светодиоды в базовом оснащении защищены от перегрева. Стандартные размеры, форма и расположение выводов упрощают монтаж с применением средств автоматизации. Такой подход позволяет применять современные производственные технологии, снижать издержки.

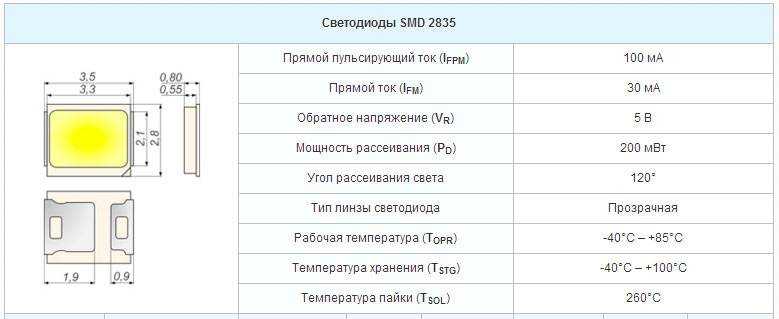

2835 SMD LED: параметры, особенности применения
В маркировке светодиодов зашифрованы размеры. 2835 SMD – это 2,8 мм глубина и 3,5 мм ширина по максимальным габаритам корпуса
Этот прибор создан с применением полимерных материалов, которые отличаются стойкостью к высокотемпературным воздействиям. Они без повреждений выдержат +240°С. Но такие экстремальные режимы следует исключить, чтобы не повредить полупроводниковый кристалл. Типовая деградация в качественных изделиях этой серии не превышает 5% за 3 тыс. часов. Особенность. Этой серии являются увеличенные габариты контактных элементов для ускорения отвода тепла.

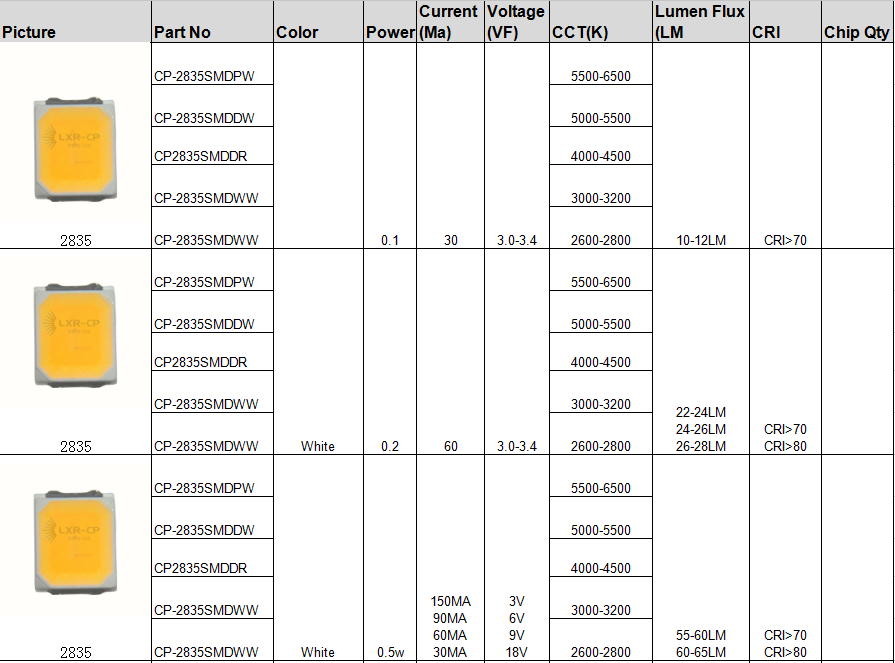

Технические характеристики SMD 2835 приведены в таблице:
| Параметр | Ед. измерения | Величина (диапазон) |
| Высота корпуса | мм | 0,8 |
| Ток потребления | мА | 25; 60; 150; 300 |
| Мощность кристаллов | Вт | 0,09; 0,2; 0,5; 1 |
| Падение напряжения | В | 3,2 |
Бытовые лампы
Хорошие технические характеристики светодиода 2835 дополнены демократичной стоимостью. Эти приборы применяют для изготовления недорогих светильников, светодиодных лент.

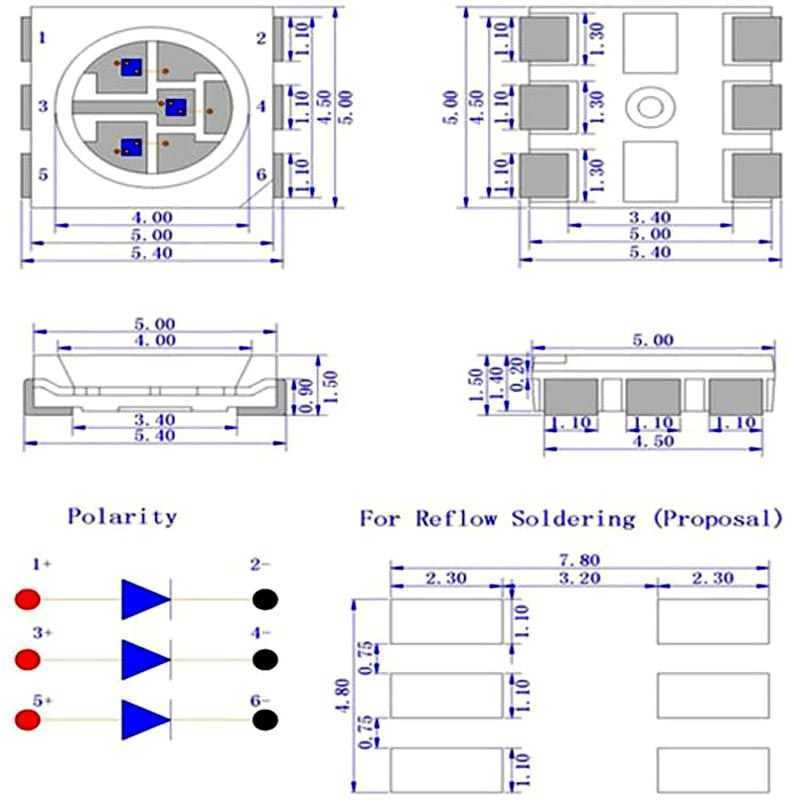

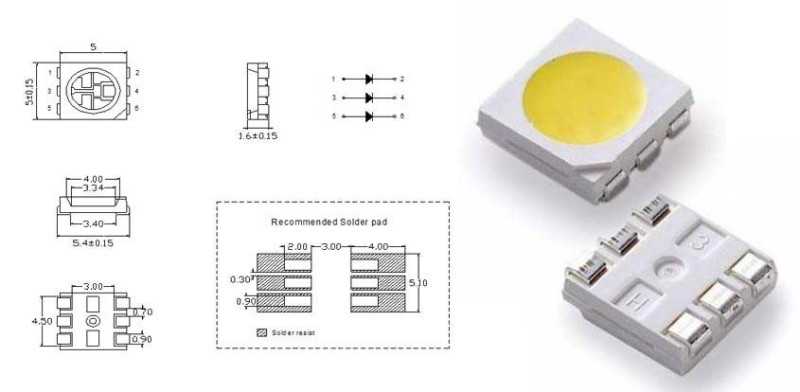

Характеристики светодиодов 5050
Конструкция и особенности подключения выводов
Изделия этой серии отличаются хорошими показателями при компактных размерах. Именно на их основе в свое время были созданы первые специализированные лампы для автомобильной техники, светодиодные ленты. Разработчикам удалось разместить в небольшом корпусе три кристалла, которые при потреблении 1 Вт способны обеспечить световой поток до 80 лм.

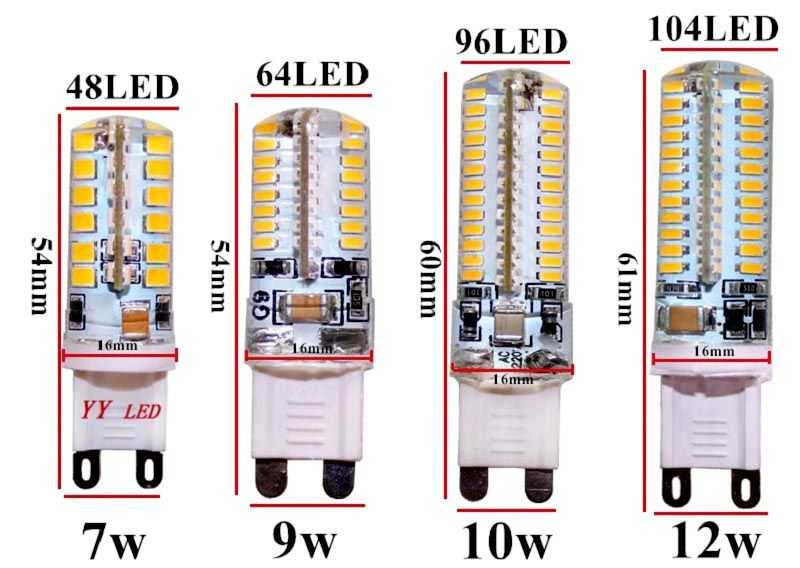

Из этих компонентов были созданы первые «кукурузы», которые полноценно заменяли традиционные лампы накаливания мощностью 80-100 Вт
Уровень деградации за 3 тыс. рабочих часов в этих изделиях был снижен на 20% по сравнению с предыдущим примером (серия 2835). В отдельных модификациях стали применять диоды разных цветов комбинации R-G-B. Применив соответствующие контроллеры, можно организовать раздельное управление работы кристаллами.
| Параметр | Ед. измерения | Величина (диапазон) |
| Индекс CRI (цветопередача) | Ra | 80-90 |
| Ток потребления | мА | 20*3=60 |
| Мощность кристаллов | мВт | 210 |
| Падение напряжения | В | 3,3 |
| Угол свечения | градусы | 125 |
| Световой поток | лм | 18 |
Светодиоды SMD 5730: характеристики, важные нюансы
Эти приборы – развитие популярной серии 5050. В таблице приведены средние данные по изделиям известных брендов с применением цветовой температуры кристаллов на уровне 6 тыс. Кельвинов.
| Параметр | Ед. измерения | Величина (диапазон) |
| Световой поток | лм | 55 |
| Ток потребления | мА | 150 |
| Мощность кристаллов | мВт | 210 |
| Падение напряжения | В | 3,4 |
| Угол рассеивания | градусов | 120 |
Заметно увеличен световой поток, мощность. Улучшен теплоотвод. Деградация при контрольном времени 3 тыс. часов не превышает 1%. Эти приборы можно применять в схемах с питанием импульсным током (до 170 мА).
Размеры светодиодов разных серий
Мощные светодиоды Cree
Если понадобились сверхяркие светодиоды 3 Вольта надо обратить внимание на продукцию этого производителя из США. Под брендом Cree выпускают мощные источники света для автомобилей, проекторной техники, стационарных и переносных прожекторов. Под брендом Cree выпускают мощные источники света для автомобилей, проекторной техники, стационарных и переносных прожекторов
Под брендом Cree выпускают мощные источники света для автомобилей, проекторной техники, стационарных и переносных прожекторов
Характеристики светодиодов Cree серии XM-L:
| Параметр | Ед. измерения | Величина (диапазон) |
| Световой поток | лм | 165-300 (максимум- выше 1000 лм) |
| Ток потребления (номинальный) | мА | 700 |
| Мощность | Вт | 2 |
| Индекс CRI (цветопередача) | Ra | 80-90 |
| Падение напряжения при токе | В/мА | 2,9/700; 3,1/1500; 3,35/3000 |
| Угол свечения | градусов | 125 |
| Рабочая температура | °C | От -40 до +85 |
Улучшенные характеристики светодиодов XHP35 подходят для изготовления мощных фонарей
Эти приборы рассчитаны на максимальный ток потребления до 1050 мА, мощность – до 13 Вт. Падение напряжения составляет 11,3В при 350 мА. Коэффициент CRI более 90 обеспечивает отсутствие искажений в цветопередаче.
Для получения таких характеристик сверхяркие светодиоды данной серии были созданы по специальной технологии. Мощное излучение с равномерным распределением в спектре обеспечивают 4 области в одном кристалле. Такое решение позволило уменьшить размеры, увеличило прочность конструкции, устойчивость к механическим воздействиям.
