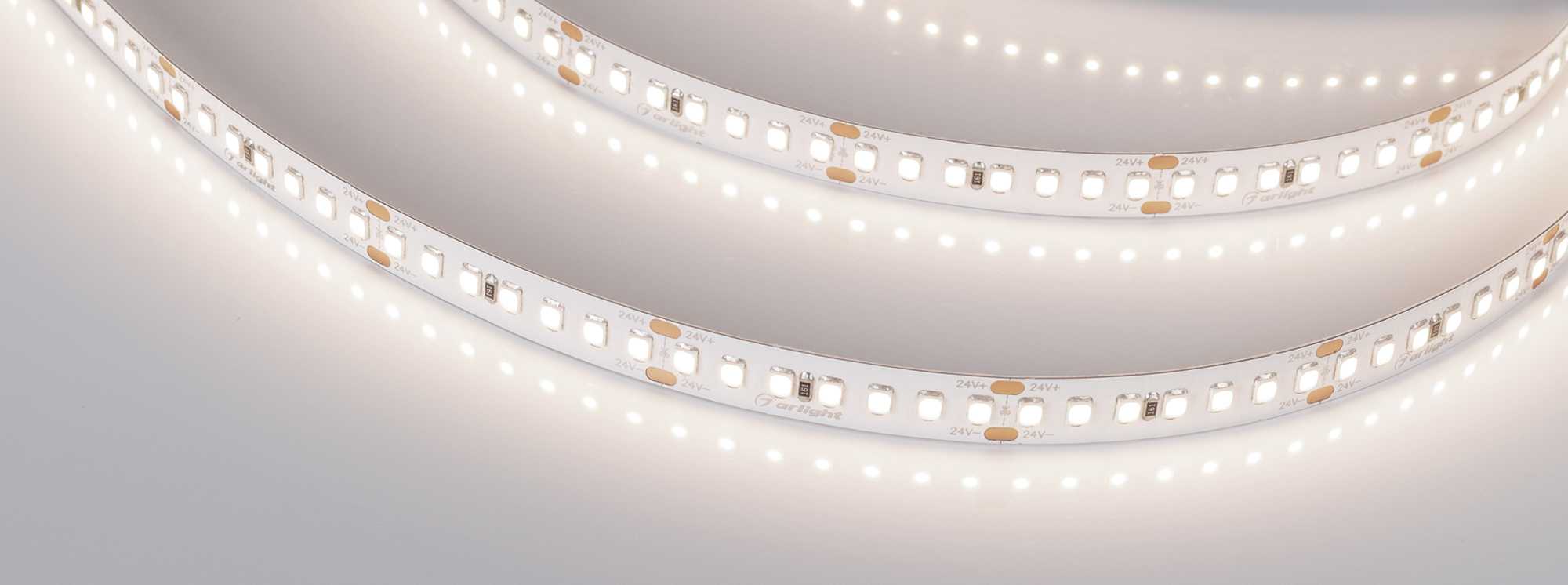

Светодиодная лента 2835: достоинства и недостатки

Особенности конструкции

По аналогии с другими приборами, информация о конструкции уже заложена в название:

SMD расшифровывается как Surface Mounted Device, что дословно означает устройство для поверхностного монтажа;
5730 – габаритные размеры, что читается как 5,7 на 3 мм, высота корпуса стандартная 1,5 мм с учетом толщины слоя люминофора — вещества, способного преобразовывать поглощаемую им энергию в световое излучение (люминесцировать).

Кристаллы выращивают из трех разных материалов, каждый из которых отвечает за определенный спектр излучения:

индий (In) – желтоватый в интервале 3000-4000 K;
галлий (Ga) – чистый белый, световая температура 5000-5800 K;
нитроген (N) – холодный голубой на максимальной длине волны 6000-7500 K.

Конструкция светодиода 5730

Конструктивно корпус – линза из термостойкого компаунда, зафиксированная на теплоотводящий подложке эпоксидной смолой.

С конструкцией инженеры не стали сильно мудрить и взяли за основу предыдущую модель SMD 5630, усовершенствовав технические характеристики. Сегодня в продаже можно найти 3 типовых вариации:

Светодиод SMD 5730-05

Мощность энергопотребления 0,5 Вт/ч. Величина тока 180 мА, световой поток 100 лм. Конструкция продумана таким образом, чтобы вся мощность была направлена на преобразование энергии в световое излучение (люминесценцию). В импульсном режиме при величине тока 400 миллиампер показатель светового потока снижается до 45 лм.

Светодиод SMD 5730-1

Более новая версия, при которой максимальный рабочий ток достигает 350 А при мощности в 1,1 Вт/ч, величина светового потока 110 лм. За счет р-n перехода, встроенного в диод, предельная рабочая температура составляет 130°С, интервал рабочей температуры – от -45°С до +60°С. По сравнению с более ранними версиями, например, 5050, в новой световой поток увеличился на 600%.

Светодиод SMD 5730-01

Самая последняя модель светодиода 5730, где при стандартных параметрах – 350 А при мощности в 1,1 Вт/ч – обеспечивается максимальная эффективность светового потока 158 лм/Вт.

Как устроен SMD 5730. Рабочая диаграмма кристаллов

Как видно на рисунке, нижний край – это теплоотводящая подложка, без которой невозможна корректная работа прибора. Подложка припаивается одновременно с контактами на плюс и минус эпоксидной смолой к основе. Для того, чтобы визуально определить, где плюс (катод), на углу делается небольшой срез.

Определение полярности

В рабочем режиме сам кристалл раскаляется до 130°С, при том что подложка рассчитана только на 65°С, разницу температур компенсирует теплоотводящий радиатор. При изменении режимов допускается кратковременное увеличение рабочей температуры до 300°C, для того, чтобы не расплавился припой, необходимо пользоваться сплавами на основе олова и припаивать методом оплавления (standart JEDEC J-STD-020C).

ВИДЕО: SMD LED 5730 дешевые и дорогие – чем они отличаются

Технические характеристики SMD 2835.

Светодиоды SMD 2835 – мощные полупроводниковые источники света с прямым напряжением от 2,8В до 7,2В и силой прямого тока до 30мА.

Сила светового потока при этом в зависимости от номинала варьируется от 20лм до 63лм. В качестве материалов светоизлучающего кристалла используются Индий (In), Галлий (Ga) и Нитроген (N).

Применение легирующих добавок и разнообразных технологий производства позволяют получить различные оттенки белого свечения: чистый белый, дневной и теплый белый.

Корпус светодиодов SMD 2835 изготавливается из термоустойчивого пластика, линза – из прозрачной эпоксидной смолы.

Отличительной особенностью представленных светодиодов является большая контактная площадка (теплоотводящая подложка), обеспечивающая дополнительный отвод тепла, накапливаемого в процессе свечения.

Типоразмер 2835 указывает на габаритные размеры светодиода – 2,8×3,5 мм.

Монтируются светодиоды на поверхность по SMD-технологии (Surface Mounted Device) с помощью групповой пайки или с использованием термо воздушной паяльной станции. Процесс оплавления рекомендуется проводить в атмосфере азота при соблюдении временно-температурных условий пайки.

Катодный вывод чип-светодиодов 2835 визуально определяется небольшим срезом угла корпуса и более коротким выводом. При подключении питания следует учитывать полярность светодиодов.

Также запрещено подключать светодиоды напрямую к источнику питания. В качестве ограничительного стабилизатора тока необходимо использовать драйверы питания или резисторы. При этом на каждую цепочку последовательно соединенных светодиодов подключается отдельный резистор.

Повышенная рабочая температура среды составляет не более +85°С, пониженная рабочая температура – не ниже -40°С. Потери мощности не превышают 200 мВт. Угол свечения широкий – 120°. Срок службы не менее 10 000 ч.

В качестве примера рассмотрим характеристики SMD 2835 белого цвета свечения с цветовой температурой 5500°K.

В зависимости от состава люминофора white SMD 2835 выпускается в тёплом, нейтральном и холодном белом свете с коэффициентом цветопередачи не менее 75%.

Максимально допустимый прямой ток равен 180 мА, импульсный – 400 мА с шириной импульса до 10% от периода. При этом разброс прямого напряжения может составить 2,9-3,3В.

Излучаемый световой поток достигает 50 лм с углом рассеивания 120°. Работая на номинальном токе, white SMD 2835 рассеивает порядка 0,5 Вт мощности и требует дополнительного охлаждения, при этом диапазон рабочих температур светодиода составляет от -40 до +65 °C.

Все приведенные характеристики подразумевают использование светодиодов с индексом 2835 при температуре окружающей среды Ta=25°C. Однако в реальности чип работает в гораздо менее комфортных условиях. Отводу тепла мешает защитный силиконовый слой или рассеиватель лампы, да и температура в комнате порою выше, чем 25°C.

На первом графике видно, что номинальный ток 180 мА можно подавать на светодиод только при Ta=0…30°C. С ростом температуры рабочий ток необходимо снижать, чтобы не перегреть кристалл. Уже на 80 градусах ток следует ограничить на уровне 50 мА, что и делают малоизвестные китайские производители светодиодной продукции. Не заботясь об эффективном охлаждении, они умышленно занижают рабочий ток.

В реальности можно рассчитывать на светоотдачу, равную 80–90% от паспортного значения. Ещё более сильно на световой поток влияет величина прямого тока, 100% светоотдача возможно лишь при 180 мА, а для этого нужен идеальный отвод тепла.

Если рассматривать, допустим, низкокачественные китайские светодиодные лампы, где реальный ток на одном чипе равен около 50 мА, то относительный световой поток будет составлять не больше 25% от номинала. Кроме этого светоотдача плавно снижается во время работы светодиодов и спустя 3000 часов составит около 95% от исходного состояния. Наглядно это показано на следующем графике. Заниженная светоотдача и рабочий ток вовсе не показатель подделки, эти параметры характеризуют реальные условия работы светодиода в чипе SMD 2835.

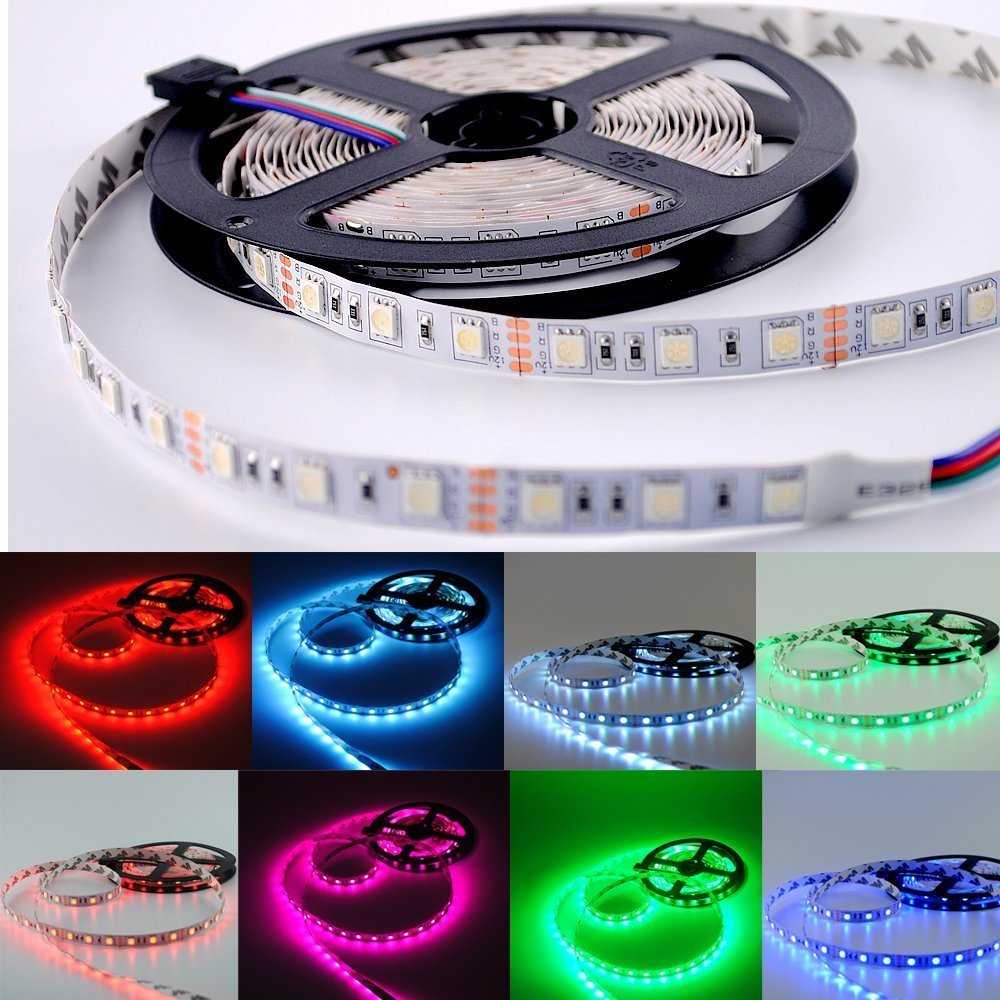

SMD 5050/30

В ней, как следует из названия, в одном метре впаяно 30 диодов. Мощность одного метра такой ленты – 7,2Вт.

Световой поток у нее около 600 люмен. Один такой качественный светодиод имеет поток от 20 до 25 люмен.

То есть, световой поток одного метра такой ленты соответствует простой лампочке накаливания в 40 Вт. Однако просто так их сравнивать конечно нельзя.

Поскольку лента имеет угол рассеивания в 120 градусов, а это значит что она большей частью светит перед собой.

У лампочки накаливания угол 270 градусов и выше. При этом она освещает все пространство вокруг себя.

Если вы повесите в центре комнаты лампочку в 40Вт, и то же самое проделаете с 1 метром данной ленты 5050, то лампа всегда будет освещать большее пространство и в комнате от нее будет гораздо светлее.

СМД-5050/30 используется как для подсветки, так и для частичной замены основного освещения. При этом она достаточно экономична.

Даже для большой длины при освещении периметра какого-либо участка протяженностью 20 метров, вам понадобится блок питания всего лишь на 200 Вт.

Еще одно немаловажное преимущество СМД 5050-30 – ее в крайних случаях можно наклеивать даже без алюминиевого профиля. В обычных ситуациях алюминиевый профиль играет роль радиатора охлаждения

Он забирает тепло с поверхности подложки и рассеивает его в пространстве

В обычных ситуациях алюминиевый профиль играет роль радиатора охлаждения. Он забирает тепло с поверхности подложки и рассеивает его в пространстве.

Если же светодиоды не охлаждать, то они быстро теряют яркость и деградируют.

Из-за малой мощности, для данного вида применение профиля не всегда обязательно. Именно поэтому такой вид ленты чаще всего выручает при подсветке натяжного потолка.

Допустим, вы уже заканчиваете ремонт, потолок у вас уже натянут, и тут вы наконец понимаете что подсветки все-таки не хватает. Профиль физически уже некуда монтировать, поэтому здесь можно применить ленту на 30 диодов.

Конечно срок ее службы будет несколько меньше, чем с охлаждающей подложкой, но все равно это не так сильно отразится на ней, как на других видах.

Лента smd5050/30 состоит из сегментов длиной по 10 см. Конец сегмента это место, по которому ее можно отрезать.

Отдельный сегмент или модуль – это абсолютно рабочая единица, которую после разрезания можно подключать от блока питания независимо от других участков.

У других видов, например СМД 5050 на 60 светодиодов, сегменты меньшей длины – всего по 5см. А у SMD на 72 диода, сегмент и вовсе состоит из одного единственного светодиода.

Технические характеристики

На сегодня диод 2835 возможно позиционировать ровно, как планарный световой диод, корпус которого содержит наилучшие свойства, принятые с предыдущих вариантов: ширина, протяженность устройства целиком сходятся с величиной 3528 smd. Данное упрощает изготовителям лент проблему по наладке производственного оснащения.

Уровень высоты снижен до 0,8 мм, что уменьшает расходы в его изготовлении, также расширяет сферу его применения. Согласно гальваническим, оптическим характеристикам 2835 смд большое количество совпадений с 5730 SMD в 0,5 Вт.

Принимая во внимание, что область испускания 2835 меньше в 1,7 раза, но владеет светоотдачей, как и 5730, что означает, лучше подойдет с целью конструирования эффективных светодиодных конструкций. Основные технические характеристики представлены в таблице:

Основные технические характеристики представлены в таблице:

Описанные свойства предполагают применение светового диода 2835 при окружающей температуре +25 градусов. Но не всегда возможно создать такие условия. Отводу тепла препятствует предохранительная кремнийорганическая прослойка, светорассеиватель лампы, и обычно температура в комнатах более 25 градусов.

Внешний вид и размеры

Внешне вид корпусов светодиодов SMD2835 и SMD3528 почти одинаков, они имеют равные длину и ширину – 3,5 х 2,8 мм.

Основные размеры обоих видов светодиодов, вид сверху.

Однако есть внешние особенности.

Внешний вид и размеры SMD3528 и SMD2835. Справа внизу серый уголок – ключ, обозначающий катод.

SMD2835 более мощный и дает в три раза больший световой поток, отличается желтым люминофором, который почти полностью покрывает его наружную лицевую сторону. УSMD3528 люминофор имеет вид круглого пятна и занимает меньшую площадь.

Обратная сторона у корпусов тоже разная. SMDЗ528 имеет две узкие контактные полоски для пайки к контактным площадкам платы, отвода и пассивного рассеивания тепла, выделяющегося в кристалле работающего светодиода.

У SMD2835 на донышке корпуса полосок тоже две, но они шире и занимают почти всю площадь днища. Поэтому тепла для пассивного рассеивания печатными дорожками платы они отводят намного больше.

Некоторые технические характеристики приборов SMD3528 и SMD2835 приведены в таблице.

Модель светодиода	Размер, мм – длина, ширина, высота	Площадь излучения света, кв. мм	Теплоотвод	Угол рассеивания света, град.	Светоотдача, Лм/Вт
SMD 3528	3,52,81,9	4,5	практически нет	90	7-8
SMD 2835	2,83,50,8	9.18	большой	120	20-22

SMD3528 выпускаются одно- или трехкристальными. Первый залит желтым люминофором, дает белый свет разных оттенков. Второй может иметь три кристалла одного цвета или триаду RGB. При цифровом управлении цветом может дать 16 млн комбинаций. Трехкристальный имеет четыре контакта – общий и по одному на каждый кристалл.

Полярность светодиодов SMD2835 и SMD3528 определяется выводами анода, который подключается к «+» напряжения, и катода «–». Анод светодиода на электрических схемах обозначается треугольником, катод – поперечной чертой. На прозрачной крышке корпуса его маркируют «ключом», имеющим вид срезанного угла. На обоих типах приборов такими ключами обозначают выводы катодов.

Основные параметры светодиодов

Перед тем, как
рассматривать особенности существующих конструкций, следует ознакомиться с
основными характеристиками приборов:

Светоотдача, или эффективность (Лм/Вт). Является отношением светового потока к используемой мощности. Эта величина высчитывается перед тем, как определить применимость диодов для различных осветительных систем. Модели 2020 года обладают показателями 120-140 Лм/Вт, то есть в несколько раз больше, чем у ламп накаливания.
Цветовая температура (Кельвины). Применяется в следующих диапазонах:

2500-3000 К – тёплый белый свет (WW);
4000-5000 К – нейтральный белый свет (NW);
6500-95000 К – холодный белый свет (CW).

Обратите внимание! Нейтральный свет диодов считается оптимальным для офисной работы, так как подсвечиваемые предметы имеют наибольшую чёткость. Также выделяют цветные (синий, красный, жёлтый, зелёный) и RGB световые диоды. Также выделяют цветные (синий, красный, жёлтый, зелёный) и RGB световые диоды

Также выделяют цветные (синий, красный, жёлтый, зелёный) и RGB световые диоды.

3. Мощность светодиода (Вт, мА). Необходима для выбора подходящего источника питания. Диоды бывают:

малой мощности – менее 0,5 Вт (20-60 мА);
средней мощности – от 0,5 до 3 Вт (100-700 мА);
большой мощности – более чем
3 ватта (от 1000 мА).

Обратите внимание! Чтобы продлить срок службы блока питания, его необходимо выбирать с запасом в 15-20%, превышающим реальную мощность светодиода. 4. Угол свечения (градусы)

Обычно составляет 120-140о, для индикаторных – 15-45о

Угол свечения (градусы). Обычно составляет 120-140о, для индикаторных – 15-45о

4. Угол свечения (градусы). Обычно составляет 120-140о, для индикаторных – 15-45о.

5. Ресурс, или деградация (часы). Определяет длительность эксплуатации. На ресурс влияют:

токовая деградация, когда через световые
диоды пропускается избыточная сила тока;
температурная
деградация, возникающая при некачественном отводе электронной энергии.

Обратите внимание! Чтобы лучшие светодиоды прослужили заявленное количество часов, температура в точке пайки должна быть не более 65оС

SMD светодиоды, характеристики, отличия популярных серий

Конструкция прибора

Эти светодиоды в базовом оснащении защищены от перегрева. Стандартные размеры, форма и расположение выводов упрощают монтаж с применением средств автоматизации. Такой подход позволяет применять современные производственные технологии, снижать издержки.

2835 SMD LED: параметры, особенности применения

В маркировке светодиодов зашифрованы размеры. 2835 SMD – это 2,8 мм глубина и 3,5 мм ширина по максимальным габаритам корпуса

Этот прибор создан с применением полимерных материалов, которые отличаются стойкостью к высокотемпературным воздействиям. Они без повреждений выдержат +240°С. Но такие экстремальные режимы следует исключить, чтобы не повредить полупроводниковый кристалл. Типовая деградация в качественных изделиях этой серии не превышает 5% за 3 тыс. часов. Особенность. Этой серии являются увеличенные габариты контактных элементов для ускорения отвода тепла.

Технические характеристики SMD 2835 приведены в таблице:

Параметр	Ед. измерения	Величина (диапазон)
Высота корпуса	мм	0,8
Ток потребления	мА	25; 60; 150; 300
Мощность кристаллов	Вт	0,09; 0,2; 0,5; 1
Падение напряжения	В	3,2

Бытовые лампы

Хорошие технические характеристики светодиода 2835 дополнены демократичной стоимостью. Эти приборы применяют для изготовления недорогих светильников, светодиодных лент.

Характеристики светодиодов 5050

Конструкция и особенности подключения выводов

Изделия этой серии отличаются хорошими показателями при компактных размерах. Именно на их основе в свое время были созданы первые специализированные лампы для автомобильной техники, светодиодные ленты. Разработчикам удалось разместить в небольшом корпусе три кристалла, которые при потреблении 1 Вт способны обеспечить световой поток до 80 лм.

Из этих компонентов были созданы первые «кукурузы», которые полноценно заменяли традиционные лампы накаливания мощностью 80-100 Вт

Уровень деградации за 3 тыс. рабочих часов в этих изделиях был снижен на 20% по сравнению с предыдущим примером (серия 2835). В отдельных модификациях стали применять диоды разных цветов комбинации R-G-B. Применив соответствующие контроллеры, можно организовать раздельное управление работы кристаллами.

Параметр	Ед. измерения	Величина (диапазон)
Индекс CRI (цветопередача)	Ra	80-90
Ток потребления	мА	20*3=60
Мощность кристаллов	мВт	210
Падение напряжения	В	3,3
Угол свечения	градусы	125
Световой поток	лм	18

Светодиоды SMD 5730: характеристики, важные нюансы

Эти приборы – развитие популярной серии 5050. В таблице приведены средние данные по изделиям известных брендов с применением цветовой температуры кристаллов на уровне 6 тыс. Кельвинов.

Параметр	Ед. измерения	Величина (диапазон)
Световой поток	лм	55
Ток потребления	мА	150
Мощность кристаллов	мВт	210
Падение напряжения	В	3,4
Угол рассеивания	градусов	120

Заметно увеличен световой поток, мощность. Улучшен теплоотвод. Деградация при контрольном времени 3 тыс. часов не превышает 1%. Эти приборы можно применять в схемах с питанием импульсным током (до 170 мА).

Размеры светодиодов разных серий

Мощные светодиоды Cree

Если понадобились сверхяркие светодиоды 3 Вольта надо обратить внимание на продукцию этого производителя из США. Под брендом Cree выпускают мощные источники света для автомобилей, проекторной техники, стационарных и переносных прожекторов

Под брендом Cree выпускают мощные источники света для автомобилей, проекторной техники, стационарных и переносных прожекторов

Характеристики светодиодов Cree серии XM-L:

Параметр	Ед. измерения	Величина (диапазон)
Световой поток	лм	165-300 (максимум- выше 1000 лм)
Ток потребления (номинальный)	мА	700
Мощность	Вт	2
Индекс CRI (цветопередача)	Ra	80-90
Падение напряжения при токе	В/мА	2,9/700; 3,1/1500; 3,35/3000
Угол свечения	градусов	125
Рабочая температура	°C	От -40 до +85

Улучшенные характеристики светодиодов XHP35 подходят для изготовления мощных фонарей

Эти приборы рассчитаны на максимальный ток потребления до 1050 мА, мощность – до 13 Вт. Падение напряжения составляет 11,3В при 350 мА. Коэффициент CRI более 90 обеспечивает отсутствие искажений в цветопередаче.

Для получения таких характеристик сверхяркие светодиоды данной серии были созданы по специальной технологии. Мощное излучение с равномерным распределением в спектре обеспечивают 4 области в одном кристалле. Такое решение позволило уменьшить размеры, увеличило прочность конструкции, устойчивость к механическим воздействиям.

Отличия и сравнение LED SMD 3528, 2835, 5050

Светодиод 2835 был выпущен позже, чем и , поэтому обладает лучшими техническими характеристиками, и способен соответственно на большее.

Отличием светодиода 2835 от 3528 является размер кристалла, он больше, как и его световой поток, номинальная мощность и светоотдача Лм/ватт. У новых светодиодов были увеличены контактные площадки, что обеспечивает более качественный теплоотвод. В качественной продукции применяются материалы корпуса с большей теплопроводностью. Высота корпуса 2835 уменьшена. Все это позволило улучшить отвод тепла от кристалла LED, и соответственно повысить срок службы.

У светодиода SMD 2835 почти вся излучающая поверхность покрыта слоем люминофора, а у SMD 3528 только круглая область по центру, это позволило существенно увеличить площадь излучения света.

Данный фактор даёт возможность получать RGB светодиоды или элементарную схему регулировки яркости путём выведения из работы одной ветки кристаллов, не теряя равномерности свечения изделия. При одинаковой мощности, у 2835 можно отметить большее значение светового потока. В остальном отличия такие же, как и от 3528.

Чтобы лучше понимать, как светоизлучающие диоды отличаются между собой, посмотрите фото, и сразу все станет понятно. На фото, в сравнении, изображены характеристики.

Для закрепления полученной информации и лучшего понимания, рекомендуем посмотреть видео, автор которого проводит сравнительную оценку выше рассмотренных светодиодов.

Communities › Светодиодный Тюнинг › Forum › Какие пределы тока для 1Вт светодиодов?

Подбираю задающее ток сопротивление для стабилизатора ДХО на PT4115. Номинал тока для 1Вт равен 350мА. Уменя получается либо много либо мало: в одном случае 270-290мА. В другом 370-390мА. Насколько плохо будет чувствовать диоды с такими токами? Меньшее значение оставить конечно можно, но налицо падение яркости, что для ДХО неприемлемо.

максимальный ток для 1Вт светодиода 350мА. Для работы ему 270-290 как раз будет.

выше трехсот очень не желательно. 270-290 в самый раз

По уму и ТУ 350ма х 0.75 =262ма Можно и 270 поставить и тогда ваши светодиоды будут жить долго

если охлаждение нормальное, можно и поближе к номиналу. у меня одноваттники на плате уже год в режиме нон-стоп работают.(светильник в коридоре без окон, не выключается никогда) температура около 45-50 градусов. недавно сравнивал с новым модулем-деградации не увидел.

Ну, тут как говорила монашка натягивая на свечку презерватив — береженого Бог бережет. Может я слишком закоснел с этими ГОСТами и ТУ, но всегда придерживаюсь их рекомендаций

согласен. по крайней мере душа будет спокойна. =) в моем случае, ремонт светильника при выходе из строя займёт минуты три: диоды от подложки отпаять и мазнув термопасты новые накинуть.

Согласен — у себя, то и хрен с ним, а вот клиент может расстроиться и настучать изготовителю по стоматологии

Ну, тут у каждого когда то наступают времена когда все проблемы наваливаются разом и кучей. К осени думаю разгребусь и начну писать мемуары, т.е. БЖ По правде говоря ручонки уже чесаться начинают

Только предупреждаю сразу — ничего хорошего там не будет, одна фигня

у кого то жемчуг мелкий, а у кого то суп жидкий =) все нормально, у меня тоже в блоге фигня всякая, а кому то нравится =)

Эт я выпендриваться начинаю

Друзья, всем спасибо за ответы. Собственно делаю замену родному драйверу для www.aliexpress.com/item/F…ing-Light/1707336851.html Судя по всему в них три тройки. родной стаб был как раз на 350мА. Получается что каждая тройка питалась 350/3=116мА (или я не прав)). Просто если делать по вашим рекомендациям, то получается что при правильном питании в 270мА ДРЛ с каждой стороны светить начинает отдельными диодами. При 350-390 — она светит цельным элементом. Уже в принципе подсчитал номиналы сопротивлений чтобы сделать искомые 350мА, но терзает мысль, что там и так (при условии трех троек в каждом ДХО) получается маааленький ток в каждом диоде.

знать бы какие там светодиоды… если действительно три тройки соединены параллельно, то можно и повыше ток. в этом случае, ток проходящий по цепи будет делиться на три-но суть в том, что светодиоды по своим параметрам не идеальны и через какую то тройку может потечь ток чуть больше или чуть меньше…

Ну вот и получается, что заводские 350 в самый раз. При этом токе, ДХО горят ровненько. Ладно, завтра поеду наберу резисторов, сделаю 350мА, чтобы не думалось

Краткие технические характеристики и применение

Популярны СМД светодиоды с маркировками 5050, 3528 и 5630 (5730). Именно в светодиодной ленте используются такие SMD кристаллы, благодаря чему получили широкое распространение.

Но других типоразмеров достаточно много. Вот основные из них (краткая характеристика и сферы применения, наиболее распространенных из них):

0603. Мощность 1,9 – 2, 3 ватт. Обычно применяется в приборных панелях автомобиля и в подсветки экрана в некоторых мобильных телефонах.

2835. Мощность 0, 2 – 1. Применяются в LED-лампочках, в карманных и тактических фонариках. Хорошо экономят энергию. Но в основном только белый цвет.

Не путайте с 3528, который более старый и не такой энергоэффективный.

3528. Появился давно. В отличие от 2835 выпускается в разных цветах: теплый и холодный белый, красный, зеленый, желтый и синий.

3014. Мощность 0, 1 Вт. Современные светодиоды. Конкретную сферу применения назвать сложно, в интернете информации мало.

3030. 1,5 – 2, 2 Вт. Для ремонта ЖК и LED телевизоров.

3535. 1-3 Вт. Заняли твердое место на рынке из-за высокой теплоотдачи. Активно применяются в уличном освещении и на производстве.

5050. 0, 2 или 0, 26 Ватт. В сущности, это просто три диода 3528 в одном корпусе. Используется для красивого общего освещения – барах, ресторанах, гостиницах и проч.

5630. 0, 5 Ватт. Лучшее применение в светодиодных лентах. Требуют хорошего охлаждения, потому почти не используются в других сферах.

0805 и 1206 мало распространены. Применяются в основном радиолюбителями или для подсветки телефонов (смартфонов).

5730. Мощность от 0,5 до 1 ватта. Средние характеристики и невысокая цена. Встречается в светильниках всех видов: от декоративного освещения до уличного и промышленного. Один из самых распространенных кристаллов.

Полезное видео по теме:

Сравнение светодиодов SMD 2835, 3528, 5050.

SMD 2835 был выпущен позже, чем 3528 и 5050, поэтому обладает лучшими техническими характеристиками, и способен соответственно на большее.

В качественной продукции применяются материалы корпуса с большей теплопроводностью. Высота корпуса 2835 уменьшена. Все это позволило улучшить отвод тепла от кристалла LED, и соответственно повысить срок службы.

Светоизлучающие диоды типа SMD отдают тепло в первую очередь через контактные площадки. У светодиода SMD 2835 почти вся излучающая поверхность покрыта слоем люминофора, а у SMD 3528 только круглая область по центру, это позволило существенно увеличить площадь излучения света.

Отличие LED 2835 от 5050. Светодиод типа SMD 5050 – это 3 кристалла SMD 3528 в одном корпусе, на нижней части которого располагаются 6 выводов. Поэтому он имеет больше размеры, и его кристаллы могут включаться в цепь по отдельности. Данный фактор даёт возможность получать RGB светодиоды или элементарную схему регулировки яркости путём выведения из работы одной ветки кристаллов, не теряя равномерности свечения изделия. При одинаковой мощности, у 2835 можно отметить большее значение светового потока. В остальном отличия такие же, как и от 3528.

На видео показан процесс пайки светодиодов SMD 2835.

Несколько слов о COB-светодиодах, их отличия и особенности

Примеры обмана от китайцев

Большинство продавцов на Aliexpress реальные характеристики скрывают, и обычно завышают мощность. Многие со светодиодными автомобильными лампами сталкиваются впервые, с обычными светодиодками тоже.

Часто приходится консультировать и узнавать, что покупатели думают о лампах. Все считают, чем больше светодиодов, тем значит мощнее лампочка. Если на ней диодов больше 20 штук, то в основном это признак плохих LED.

На первом фото вы видите лампочки кукурузы 162 LED 15W и 112 LED 9W. Рассчитаем, мощность одного диода.

15W / 162 LED = 0,09W мощность на 1 лед

Установлено 162 LEDs, чтобы было легче впаривать барахло доверчивым и неграмотным покупателям. Знающие попробуют умножить количество на общеизвестную мощность в 0,2W.

Аналогичная ситуация на светодиодных лампах для автомобиля. Внешний вид подтверждает слова из описания к товару, сверхмощные, сверхяркие, суперяркие. У низкокачественных диодных чипов большой разброс по параметрам, поэтому нагрузка на каждом разная. Это снижает надежность, чем больше чипов, тем больше вероятность выхода из строя. Если бы они хотели сделать хорошую, то поставили бы 5 ЛЕД с эффективностью 150 лм/вт.

Завышенные характеристики, реально от 2 до 3 Ватт
