Светодиодные взрывозащищенные светильники

Сфера применения

Использование взрывозащищенных светильников достаточно широкое, такие осветительные приборы используются в следующих случаях:

в нефте-, газоперерабатывающей промышленности;
на рудниках, шахтах, горнодобывающих и перерабатывающих предприятиях;
на тепловых, атомных электростанциях;
в цехах химических заводов;
на сталелитейном производстве;
на объектах текстильной, деревообрабатывающей промышленности;
на автозаправочных станциях;
в местах проведения потенциально опасных, подрывных работ.

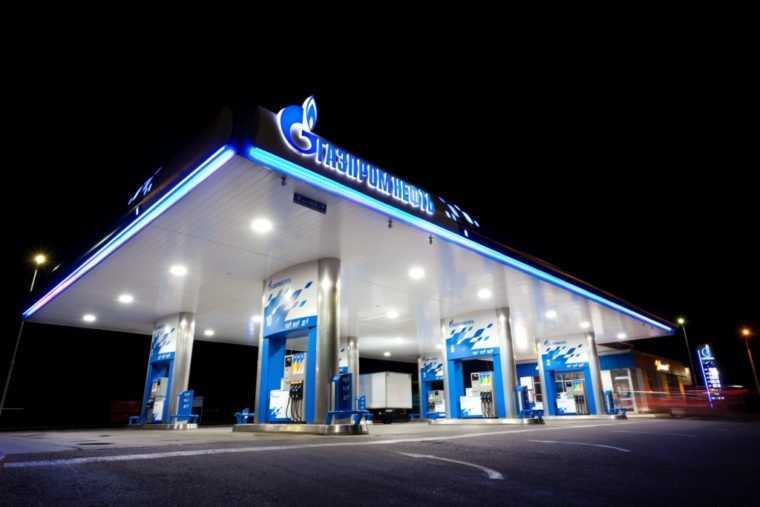

Взрывозащищенные светодиодные светильники на автозаправочной станции

ВЗГ 200 влагозащищенные с решетками IP65 и другие модели светового оборудования для использования в опасных помещениях маркируются следующим образом:

cUL – закрытая, открытая серии;
светильники 844 – для опасных мест;
прожекторы 1598а с влагозащитными свойствами, используемые на танкерах, для речного и морского транспорта;
серия luxar UL с 2 и 4 лампами.

Современные светильники ВЗГ 200 влаго- и искрозащищенные с уровнем защиты IP65 различаются на приборы освещения для наружного света, улиц, очень влажных и взрывоопасных помещений, они маркируются РКУ. Такие световые системы успешно противостоят сильным температурным перепадам, являются устойчивыми к проникновению внутрь конструкции пыли и влаги. Согласно существующему законодательству, все они имеют датчики движения, монтаж таких осветительных систем осуществляется с использованием зажимов НБ.

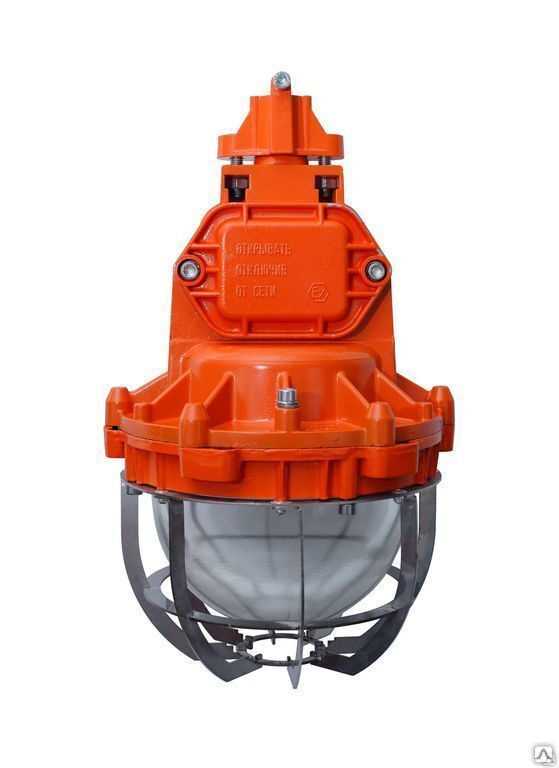

Светильник взрывозащищенный ВЗГ-200

Нельзя применять в опасных и взрывонебезопасных зонах осветительные приборы следующего типа:

днат – натриевые лампы высокого давления;
декоративные приборы освещения без плафонов из прочного стекла, металлических корпусов, решеток.

Что такое светильники во взрывозащищенном исполнении

Если рассматривать, какое обозначение относит электрооборудование к взрывозащищенному, то это буквы Ex. Именно они означают, что светильники выполнены взрывозащищенными. Ex – это знак соответствия стандартам защиты Cenelec.

Удобнее рассмотреть маркировку на примере Ex n R II T6 X DIP A21 TA 80°C, где:

Ex – соответствие стандарту.
nR – ограниченный пропуск газов внутрь корпуса.
II – для применения внутри или снаружи на взрыво- и пожароопасных объектах, исключая тоннели шахт с наличием в атмосфере пыли или метана.
T6 – температурный класс. По мере увеличения этого класса растет взрывозащита светильника.
X – наличие ограничений в прилагаемой документации.
DIP A21 TA 80°C – степень защиты от воспламенения горючей пыли.

На месте обозначения nR могут быть еще 11 вариантов маркировки, означающей тип взрывозащиты:

d – взрывонепроницаемое исполнение оболочки;
e – повышенная защита;
i – все участки цепи защищены от искрения;
m – герметичная заливка компаундом;
nA – все участки цепи без искрения;
nC – применение неискрящих контактов с оболочкой;
nL – наличие электрических цепей с ограниченной энергией;
o – масляная оболочка;
p – продувка или заполнение внутреннего объема под повышенным давлением;
q – кварцевое заполнение оболочки;
s – специальная защита от взрывов.

Взрывозащищенные светильники чаще всего представлены моделями группы II. По категории взрывоопасных сред она подразделяется еще на 3 подгруппы: A, B и C. Наибольшее распространение получили светильники II B. Их используют, когда в воздухе содержится большое количество азота, кислорода, серы, галогенов и коксового газа.

Типы взрывозащищенных светильников по уровню взрывозащиты:

0 – особовзрывобезопасные. Имеют повышенные показатели взрывозащиты.
1 – взрывобезопасные. Светильники обеспечивают взрывозащиту в обычных условиях работы и при эксплуатационных повреждениях. Исключением выступают случаи повреждения средств взрывозащиты.
2 – повышенной надежности. Взрывозащита обеспечена только при нормальной работе системы освещения.

При выборе взрывозащищенных светильников необходимо учитывать класс защиты. Если на производстве предполагается установить приборы с классом защиты IP65, то для них будет необходима ежеквартальная чистка от грязи и пыли. Наибольшую защиту от проникновения влаги и пыли обеспечивают светильники IP67.

Еще при выборе взрывозащищенного оборудования должен быть учтен температурный класс, означающий показатель нагревания конструкции светильника. Этот параметр определяет температуру самовозгорания смесей и газов на производстве. Температура нагрева светильников ни в коем случае не должна превышать этот показатель. В таблице приведены значения, соответствующие определенному температурному классу.

Из таблицы видно: чем меньше класс, тем более широкая сфера применения светильника, поскольку выше допустимая температура нагрева его поверхности.

К крепежу, соединениям и клеммной коробке тоже предъявляются требования по защите от взрывов. Комплектующие должны иметь тот же уровень взрывозащиты, что и у самого светильника.

В целом, чтобы выбрать подходящие светильники, необходимо определиться:

с зоной применения;
конструкцией;
техническими параметрами;
степенью защиты;
климатической зоной.

Сегодня наибольшее распространение получил светильник НСП (Н – лампа накаливания, С – подвесной, П – промышленный). Кроме ламп накаливания в него можно встраивать и другие типы ламп, в том числе светодиодные. Предлагаем дополнительно изучить про монтаж взрывозащищенных светильников на примере НСП.

При выборе типа ламп сегодня отдают предпочтение светодиодным, которые имеют множество преимуществ перед традиционными лампами накаливания, люминесцентными и пр. Они преобразуют в световой поток почти всю получаемую энергию и имеют длительный срок службы, а затраты на их эксплуатацию ниже, чем при использовании других ламп. Кроме того, в категории светодиодных сегодня есть взрывозащищенные светильники с достаточно высокой мощностью.

Преимущества светодиодных взрывозащищенных промышленных светильников

Почему прожектор светодиодный взрывозащищенный лучше стандартного оборудования? Перечислим основные достоинства:

Энергоэффективность на высоте. Монтаж LED-светильников позволяет снизить нагрузку на производственные электросети. Это не только экономия на электроэнергии, но и высвобождение дополнительных мощностей.
Длительная эксплуатация. Речь идет не о годе или двух, а о 50 000 часов. Оборудование крайне редко ломается и нуждается в техобслуживании.
Высокая степень защиты. Например, светильники для АЗС светодиодные имеют герметичный корпус. Он защищает оборудование от проникновения пыли.
Обширный диапазон температур, при которых аварийные взрывозащищенные приборы работают стабильно. Предел низкой температуры достигает – 60 градусов, а высокой – +50. От крайнего Севера до горячих сталелитейных цехов, от Москвы до Владивостока – эксплуатация светодиодов с защитой от взрыва возможна при любых условиях.
Прочный корпус. Еще раз остановимся на характеристиках корпуса. Для изготовления используется модифицированный стальной, алюминиевый сплав, в котором нет меди. Порошковая покраска предупреждает образование ржавчины.
Рассеиватель, который не боится ударов и механических воздействий. Оптическую часть не так просто повредить. Она сделана из поликарбоната, закаленного стекла. Даже если произойдет разрушение, рассеиватель выдержит давление.

Применение

Взрывозащищенные светильники сконструированы так, что в них не может возникнуть искра. Это значит, что они не могут стать причиной взрыва в производственных цехах с высокой взрыво- и пожароопасностью, в условиях воздействия агрессивных сред.

Led-светильники, защищенные от взрыва, используют:

в производственных помещениях;
на открытом воздухе;
на автозаправочных станциях;
для прожекторов.

Взрывозащищенные источники света востребованы в отраслях экономики, где их используют по причине значительного сокращения аварийных ситуаций:

при добыче полезных ископаемых;
в мукомольной отрасли;
в газо- и нефтедобывающем комплексе;
в электростанциях;
в химической промышленности;
в металлургии;
в деревообрабатывающей отрасли.

Классификация и виды

Взрывозащищенные светильники характеризуются двумя показателями безопасности, которые выводятся на корпус или упаковку:

Вид “d” – расшифровывается как «взрывонепроницаемость оболочки».
Вид “s” – расшифровывается как «специальный вид взрывозащиты» и используется для вводной коробки прибора. Этот вид показывает степень выполнения защиты вида “e” и требования защиты от влияния внешней среды IP67.

При подобном виде защиты кабель не может попасть во взрывонепроницаемую оболочку, что является весомым преимуществом для потребителя, потому что обеспечивается одновременно реальная защита жизни и максимум положительных эксплуатационных характеристик. Если же кабель вводится непосредственно в оболочку корпуса или вводной коробки светильника, то практически вся ответственность ложится на плечи самого потребителя.

Разделение по маркировке

Различают следующие виды областей применения взрывобезопасных светильников по маркировке:

1-й уровень (1Ex…) – применяются там, где можно использовать светильники второго уровня (2Ex…).
Категория IIC – применяются там, где можно использовать светильники категории IIB.
Светильники высокого температурного класса – применяются там, где допустимо одновременное использование осветительных приборов меньшего температурного класса. Так, светильники Т6 могут использоваться там, где есть светильники Т5, Т4, Т3, Т2 и Т1, и так далее. Светильники Т2 могут использоваться только совместно с Т1.

Также существует определенная маркировка по ГОСТ 15150, обозначающая возможность использования взрывозащищенных осветительных приборов в макроклиматических зонах с морским климатом (на побережье, реках или озерах):

У — умеренный;
ХЛ — холодный;
УХЛ — умеренный холодный;
Т — тропический сухой и влажный;
ТВ — тропический влажный;
ТС — тропический сухой;
ТМ — тропический морской;
О — общеклиматическое исполнение (все макроклиматические зоны на суше, кроме очень холодных);
М — умеренно-холодный морской;
ОМ — умеренно-холодный и тропический морской (используются на судах неограниченного района плавания);
В – подходят для всех зон на суше и в море, кроме очень холодных.

Разделение оп типу источника света

Также взрывозащищенные светильники можно разделить по типу источника света:

Люминесцентные – основное преимущество таких светильников состоит в их экономичности, безопасности и долговечности. В процессе производства подобных устройств используется особая «взрывонепроницаемая оболочка», которая представляет собой взрывозащитную электротехническую часть (лампу), изолированную от возможно неблагоприятного воздействия внешней среды. Таким образом, исключается возможность дестабилизации работы люминесцентного взрывозащищенного светильника извне.
Лампа накаливания – взрывозащищенные светильники для лампы накаливания состоят из прочного алюминиевого корпуса, имеют встроенный патрон и термостойкий ударопрочный боросиликатный стеклянный колпак. Защитный колпак крепится к корпусу при помощи резьбы.
Светодиодные – отличаются специальной защитой от ударов и механических нагрузок, перепадов напряжения и неблагоприятного климатического воздействия. Поскольку к подобным осветительным приборам предъявляются особые требования, их конструкция должна быть приспособлена для работы в помещениях с опасным или вредным производством. Также светодиодные взрывозащищенные светильники используются для подсветки зданий или для уличного освещения. Этот вид наиболее распространен и используется не только на промышленных предприятиях, но также в офисах, на улицах и т.д. Цена светодиодных взрывозащищенных светильников зависит от сферы их применения.

Разделение по типу установки

И последняя классификация предполагает разделение осветительных моделей по типу установки. Например, существуют подвесные светильники, которые можно вещать на крюк, потолок или монтажную трубу.

Итак, различают следующие типы светильников по способу монтажа:

Подвесные – возможность установки на крюк, потолок или монтажную трубу на специальных подвесных конструкциях. Используются на складах и в больших помещениях с высокими потолками.
Настенные – устанавливаются на вертикальную поверхность, подобно комнатным бра.

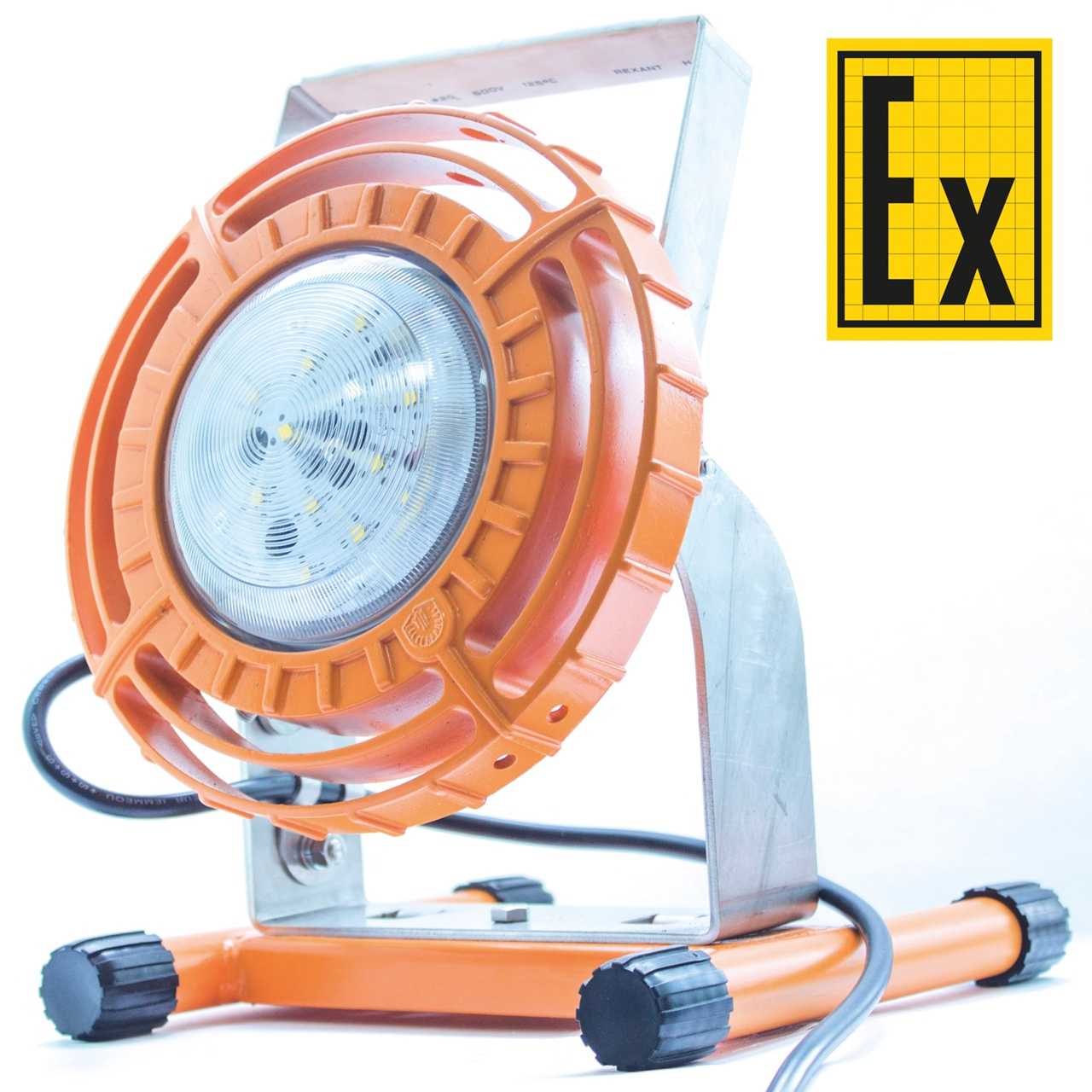

Переносные – приборы, местоположение которых можно изменять при необходимости. Переносной взрывозащищенный светильник используется, если работа ведется далеко от основного источника света.

Технические особенности взрывозащищенных световых приборов для промышленных производств

Для предотвращения возгорания и взрыва газообразной смеси в воздухе на промышленных предприятиях используются световые приборы во взрывозащищенном исполнении. Они имеют прочный и герметичный корпус, в который не проникает воздух снаружи. Также конструкцией предусмотрены механизмы, препятствующие появлению искры при неаккуратном обслуживании или нарушении правил эксплуатации.

Технические характеристики взрывозащищенных световых приборов строго регламентируются. Их параметры должны соответствовать требованиям ГОСТ 24786–81 и стандарту 30852.0–200. Помимо защиты от возможного воспламенения они также отличаются от стандартных световых приборов большой прочностью и надежностью. Отлично подходят для установки на любых производственных предприятиях внутри помещения и на открытом воздухе.

Технические особенности светильников

Главным отличием светового прибора во взрывозащищенном исполнении является корпус, сертифицированный от попадания посторонних предметов и веществ по стандарту IP. Чтобы исключить воспламенение, используются только модели с IP66 и выше. В них не попадает мелкодисперсная пыль и капли воды даже при падении струи воды.

Продукция

Взрывозащищенный светодиодный светильник и светильник для ЛЛ IP66, 18-116 Вт

Взрывозащищенный светильник с ЛОН IP65, 100 Вт

Взрывозащищенный светильник IP65/IP66, 8-16 Вт

Мы поможем подобрать светильники на ваш объект

Также предусмотрены несколько механизмов, которые исключают взрыв или воспламенение от искры при неаккуратном обращении:

Корпус разработан таким образом, чтобы при его вскрытии для замены ламп или других целей автоматически прекращалась подача тока к лампе. В противном случае наносится надпись, запрещающая вскрытие без отключения от системы питания.
Части светового прибора скреплены между собой крепежными винтами и болтами, которые нельзя открутить вручную без использования специального инструмента. Это исключает доступ посторонних к внутренностям промышленного светильника.
Корпус имеет специальные места для пломбирования светильников. Это дает возможность зафиксировать попытки вскрытия и нарушение целостности прибора, которое нужно устранить для безопасности.

Для изготовления промышленных световых приборов используют алюминий, металл или ударопрочный пластик, которые не разрушаются при падении с высоты, ударном воздействии, давлении. Кроме того, под действием высокой температуры световой прибор сохраняет целостность и работоспособность.
Рассеиватель светильника делается из закаленного силикатного стекла или многослойного полимера, которые имеют высокую прочность и выдерживают воздействие большой температуры. Они сделаны таким образом, чтобы исключить ослепление работника предприятия прямым световым лучом.

На корпус светового прибора с помощью гравировки или литья наносится информация с его техническими характеристиками. Эта надпись не должна стираться в процессе эксплуатации. Производитель обязательно указывает максимальное напряжение и мощность лампы внутри, а также общий вес.

Также согласно действующим стандартам конструкция взрывозащищенного светильника предусматривает такие конструктивные элементы:

Патрон лампы должен быть таким, чтобы удерживать световой прибор в нужном положении внутри относительно рассеивателя и отражателя в течение всего срока службы. Смещение не допускается.
В светильниках нужно устанавливать лампы, которые могут непрерывно светить не менее 200 часов. Необходим также дополнительный источник света (лампа внутри корпуса) с периодом непрерывного свечения от 50 часов).
Выключатель на корпусе должен сохранять работоспособность в течение всего срока службы и точно фиксироваться в положении включено/выключено.

Куда обратиться?

Наша компания реализует взрывозащищенные светильники для промышленного освещения, опоры и мачты для их размещения на открытой территории промышленного предприятия. Мы готовы взять на себя проектирование инженерной сети освещения в соответствии с требованиями отраслевых промышленных стандартов. Для оформления заказа обратитесь к менеджерам по работе с клиентами.

Осветительное оборудование

products not found

Светильники во взрывозащищенном исполнении предназначены для использования во взрывоопасных зонах на предприятиях нефтегазовой промышленности, в производственных цехах металлургических и химических заводов, а также на других объектах, где существует вероятность присутствия взрывоопасной газовой смеси или горючей пыли. Взрывозащищенное осветительное оборудование имеет маркировку Ex и отличается от светильников общего назначения рядом конструктивных особенностей.

Степень защиты корпуса от проникновения пыли и влаги – не ниже 66.
Корпуса, изготовленные из модифицированного алюминиевого сплава без примеси меди, устойчивы к высоким температурам (в маркировке указывается температурный класс/максимально допустимая температура поверхности), механическим повреждениям, воздействию коррозионных агентов.
Рассеиватели выполнены из жаро- и ударопрочного закаленного боросиликатного стекла или поликарбоната.
Герметичность светильника исключает контакт источника света с взрывоопасными газами, частицами горючих веществ или пыли.
Широкий диапазон рабочих температур от -60 до +55°С позволяет использовать взрывозащищенные светодиодные светильники на объектах с высокими температурными режимами и в условиях Крайнего Севера.

Линейка продукции ООО «МГК «Световые Технологии» включает взрывозащищенные светодиодные светильники, которые наиболее востребованы в системах освещения опасных производственных объектов. Преимущества светодиодных взрывозащищенных светильников:

Высокая светоотдача и энергоэффективность позволяют снизить нагрузку на электрические сети предприятия.
Использование источников света LED с вторичной оптикой обеспечивает оптимальную освещенность промышленных помещений в соответствии с нормативами.
Срок эксплуатации LED светильников составляет не менее 50 000 часов без потребности в техническом обслуживании или замене компонентов.
Коэффициент пульсации светодиодных светильников составляет менее 4%.

ООО «МГК «Световые Технологии» предлагает широкую линейку взрывозащищенных светодиодных светильников по ценам производителя. Каталог осветительного оборудования для эксплуатации в зонах применения 1 и 2 по газу, 21 и 22 по пыли включает:

Взрывозащищенные светодиодные потолочные светильники: модульные (HB LED Ex), линейные (SLICK LED Ex), малогабаритные (ONIX LED Ex), универсальные (ZENIT LED Ex).
Взрывозащищенные прожекторы CALYPSO LED, LEADER LED Ex.
Светосигнальные светильники FLASH LED.
Светодиодные информационные табло URAN LED Exd.

Маркировка взрывозащиты по газу и пыли присваивается по ГОСТ 31610.0-2014.

Все светильники производства ООО «МГК «Световые Технологии» проходят испытания по стандарту МЭК 529, имеют российские и европейские сертификаты качества.

Все права на информацию и материалы (включая изображения и товарные знаки) охраняются законом и принадлежат ООО «МГК «Световые Технологии». Не допускается полное или частичное копирование и использование информации и материалов, размещенных на сайте www.ltcompany.com, без письменного разрешения правообладателя.

Плюсы и минусы приобретения такого вида лампочек

Положительные и отрицательные моменты можно оценить на примере следующих показателей:

Цена;
Габариты;
Направленный свет;
Пульсация.

Что касаемо первой характеристики, то тут можно сказать, что стоимость может быть в два раза больше, чем на обычную лампочку. Это главный минус продукта. Однако стоит учитывать, что за счет экономии электроэнергии стоимость товара себя окупит.

В светодиодных лампочках немного другое направление света, что первое время может быть непривычным. Освещение сбоку у них плохое.

Положительным моментом является отсутствие пульсации света. Однако не во всех лампочках это явление отсутствует. Нужно приобретать качественный товар во избежание неприятной для глаза пульсации.

Применение источников света взрывозащищенных

На объектах со взрывоопасной средой по технике безопасности и охране труда обязательно должны устанавливаться источники света во взрывозащищенном исполнении.

К ним относят предприятия химической, нефтеперерабатывающей, лакокрасочной промышленности, заправочные станции, шахты, полигоны, складские помещения для хранения горючих и взрывоопасных материалов, включая предприятия с высоким уровнем запыленности.

Устанавливаются как в помещениях, так и на территориях в зонах с наличием взрывоопасных веществ. Зоны классифицируют по взрывоопасности и наличию пылевых сред на 3 вида:

0 и 20 – зона, где выделяются пары жидкостей и горючих газов в форме пыли, которые могут воспламениться или образовывать при соединении с воздухом взрывоопасную смесь. В ней присутствует 10% и более опасной среды. Еще ее характеризует другой показатель – 1000 час. в год;
1 и 21 – в такой зоне присутствует взрывоопасная среда в количестве 0,1% или более 10 час. в год. Взрывоопасные смеси образуются в результате неисправностей или аварий, а при нормальных условиях эксплуатации не образуются взрывоопасные смеси, однако, горючие волокна и пыль может их образовывать;
2 и 22 – присутствует взрывоопасная среда в количестве меньше 0,1% или меньше 10 час. в год. Она образуется в результате аварий или отклонения от режима работы.

Особенности конструкции и классификация

Взрывозащищенные светильники представляют собой источники света, изготовленные из прочных и пожаробезопасных материалов, заключенные в герметический корпус, выполненный их прочного поликарбоната или жаропрочного стекла. Лампа может быть заключена в специальную арматуру, повышающую степень безопасности. Отражатели выполняют из стали.

Все конструктивные элементы соединены таким образом, что могут выдерживать вибрацию, высокую температуру и давление, а именно последний фактор, как известно, выводит источники света из строя.

Индустрия производства взрывозащищенных светодиодных светильников не стоит на месте, она развивается и ежегодно пополняется новыми экземплярами, имеющими инновационные технологии в такой необходимой сфере, как взрывозащищенное освещение. Для предотвращения взрыва они оборудуются дополнительными устройствами защиты и изготавливаются по особой технологии.

Например, в их конструкции может присутствовать искробезопасная электрическая цепь, корпус заполнятся инертными газами, в корпусе может присутствовать избыточное давление.

Светильник взрывозащищенного исполнения классифицируются по типу источника света (лампы накаливания, люминесцентные, светодиодные) и типу установки (настенные, подвесные, переносные, встраиваемые).

Световые технологии постоянно развиваются, что отражается на конструкции источника света и его характеристиках

При выборе взрывобезопасного светильника необходимо обратить внимание на такие факторы:

определиться с зоной использования;
выбрать конструкцию;
определиться с техническими характеристиками лампы;
выбрать степень защиты светильника;
определиться с климатической зоной, где он может использоваться.

Светодиодные источники света во взрывозащищенном исполнении

Лампы и прожектора взрывозащищенные, которые отечественная и зарубежная индустрия выпускает в большом ассортименте, отличаются усиленной защитой от неблагоприятного климатического воздействия среды, ударов и нагрузок, а также перепадов напряжения. Используют такие источники света и для архитектурной подсветки зданий. Преимущества светильников очевидны:

не воспринимают механические воздействия;
потребляют малое количество электроэнергии;
выдерживают перепады напряжения;
выпускаются различной мощности;
имеют широкий спектр цветопередачи;
безопасны;
экологичны;
имеют длительный срок эксплуатации.

Светильники взрывозащищенные типа НСП

НСП – широко применяемый источник света взрыво и влагозащищенного типа, применяемый на объектах с повышенной взрывоопасностью. Выпускаются для установки в помещениях и на улице желтого, красного и белого света. Внутрь корпуса устанавливаются лампы различного типа – накаливания, светодиодные и др.

Маркировка условного обозначения НСП лампы включает в себя:

тип лампы (Н – накаливания);
тип конструкции (С – подвесная);
область применения (П – промышленная).

Далее идут цифры, обозначающие степень защиты, конструктивное исполнение (открытое, с защитной сеткой, с защитным стеклом) и тип световой кривой.

Правильно подобранный взрывозащищенный источник света с учетом особенностей объекта – безопасность персонала и защита от возникновения пожара.

Преимущества использования

Led-светильники с защитой от взрыва совершенствуются с каждым днем и имеют ряд ключевых преимуществ по сравнению с люминесцентными световыми приборами и лампами накаливания:

Комплексная защита от:
- короткого замыкания и повышенного напряжения в сети;
- ударов, благодаря прочному стеклу рассеивателя;

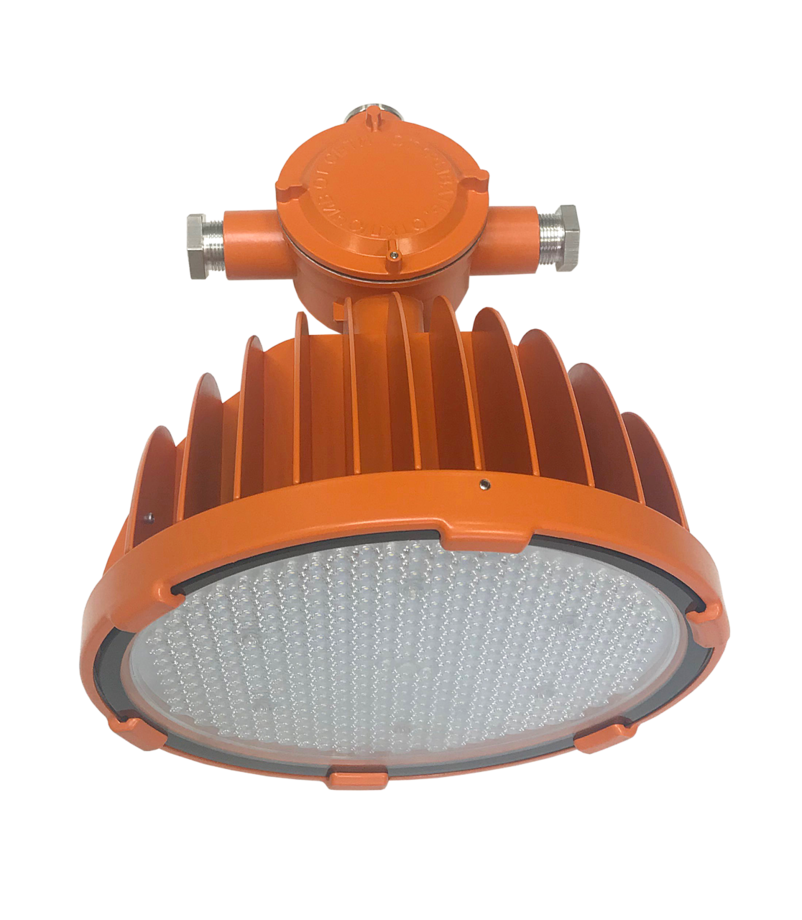

- разрушений при высоком давлении;
- попадания пыли влаги внутрь светильника.
Высокая светоотдача в 2 раза эффективнее люминесцентных и энергосберегающих ламп, в 7 раз — старых ламп накаливания.
Энергоэффективность. Преобразуют электроэнергию в свет с наибольшей эффективностью. Светодиодные лампы, встроенные в светильники, сокращают потребление электроэнергии не менее чем на 50 % по сравнению с люминесцентными и на 85 % — с лампами накаливания при одинаковой яркости.
Гарантированный срок службы Led-ламп — 60 000 часов, люминесцентных — меньше в 8 раз, а накаливания — в 50 раз.
Экологичность. Не содержат токсичных металлов и не требуют специальной утилизации.
