Светильники для потолка армстронг

Сравнение разнотипных светильников

В зависимости от того, в каких условиях эксплуатируются и для каких целей установлены диодные и люминесцентные осветительные приборы, каждый из вариантов будет характеризоваться индивидуальными особенностями.

Сравнительный анализ данных вариантов:

Уровень потребления электроэнергии. Светодиодные лампы уже давно известны минимальной мощностью. Аналоги с люминофором также потребляют меньше энергии, чем большинство прочих вариантов (с нитью накаливания, «галогенки» и пр.). Однако при сравнении с диодными исполнениями люминесцентные источники света не являются экономичным вариантом, так как потребляют почти в два раза больше энергии, даже при условии, что в корпус будет встроен электронный ПРА вместо использования более мощного электромеханического аналога.
Период функционирования без потери эффективности и качества излучения. По данному критерию выигрывают, опять же, светодиодные лампы. Срок их службы может составлять 30 000-100 000 часов. Чем более близки условия эксплуатации таких источников света к идеальным, тем дольше они прослужат. Люминесцентные аналоги в среднем функционируют 10 000 часов. Но в обоих случаях наблюдается постепенное снижение интенсивности излучения со временем, но по разным причинам. Так, диодные исполнения склонны к изменению свойств из-за естественного мутнения, которое происходит в кристаллах. А вот люминесцентные источники света выгорают по причине особенностей порошка люминофора, которым покрыты внутренние стенки лампы.
Степень равномерности освещения, интенсивность излучения, мерцание. И по данным критериям светодиодные лампы обходят все прочие исполнения. Они выдают минимальный процент мерцания, незаметный человеческому глазу. А если в корпус прибора 600х600 установлены источники света с люминофором, пульсации будут несколько более заметны, что зависит от характеристик лампы и ПРА. Сила освещения также выше у диодных аналогов. Разница в уровнях эффективности составляет более 30%. Равномерность излучения светодиодных источников света достигается благодаря использованию рассеивателя. Поэтому их не устанавливают в открытый корпус прибора 600х600.
Безопасность эксплуатации. Диодные лампочки не представляют угрозы для живых организмов, тогда как аналоги с люминофором содержат некоторое количество ртути.

По большинству из рассмотренных параметров лидируют именно светодиодные источники света. Их минус, который также трактуется как плюс в определенных условиях – направленное излучение, может быть скрыт благодаря использованию закрытого корпуса осветительного прибора 600х600.

Марки светильников

Если сэкономить и приобрести бюджетный вариант, качество излучения может ухудшиться намного раньше, чем заявлено производителем. В недорогих диодных лампах используются кристаллы невысокого качества, что сокращает период их эксплуатации.

А люминесцентные лампы бюджетной категории часто имеют упрощенное устройство схемы ПРА. Поэтому, приобретая недорогой вариант светильника, нужно быть готовым к очень скорому выходу его из строя.

Их корпус может быть оснащен рассеивателем или зеркальной решеткой, а внутри располагается 4 лампочки определенного типа: на базе диодов; с люминофором на внутренней стороне колбы. По ряду причин (экономичность, безопасность, эффективность излучения, срок службы) выигрывает первый вариант. Но чтобы получить равномерное освещение посредством диодных источников света, корпус должен содержать рассеиватель.

Какие виды светильников и почему называются Армстронг?

Название бренда Armstrong, производящего модульные потолки, повторило историю торговых марок Xerox и Pampers. Сегодня его все чаще используют как нарицательное. Так называют подвесные потолки из минеральных плит от разных производителей. Модульные системы этого типа используют частные и государственные учреждения для оформления аудиторий, офисов, торговых залов, коридоров, подсобных, производственных и других помещений.

Производители светотехники последовали за тенденцией и разработали источники света, которые удобно устанавливать на модульные потолки. Их назвали светильниками Армстронг. Конструктивно такие модели представляют собой LED-панели или источники света под лампы Т8. Их размеры соответствуют одной секции модульного потолка, а кривая силы света и другие характеристики освещения адаптированы для использования в помещениях большой площади.

4 особенности, которые отличают эти осветительные приборы

Простотой монтаж, они специально разрабатывались для установки на подвесных потолках.
Подходящие габариты. Размеры приборов этого типа в большинстве случаев соответствуют одному сегменту потолка.
Экономичность. Производители учитывают, что такие решения используют для освещения средних и больших площадей. Поэтому они предлагают модели, которые сокращают расходы на электроэнергию.
Качество света, адаптированное для публичных пространств. Характеристики света разработаны под потребности офисов, магазинов, транспортных компаний и государственных учреждений.

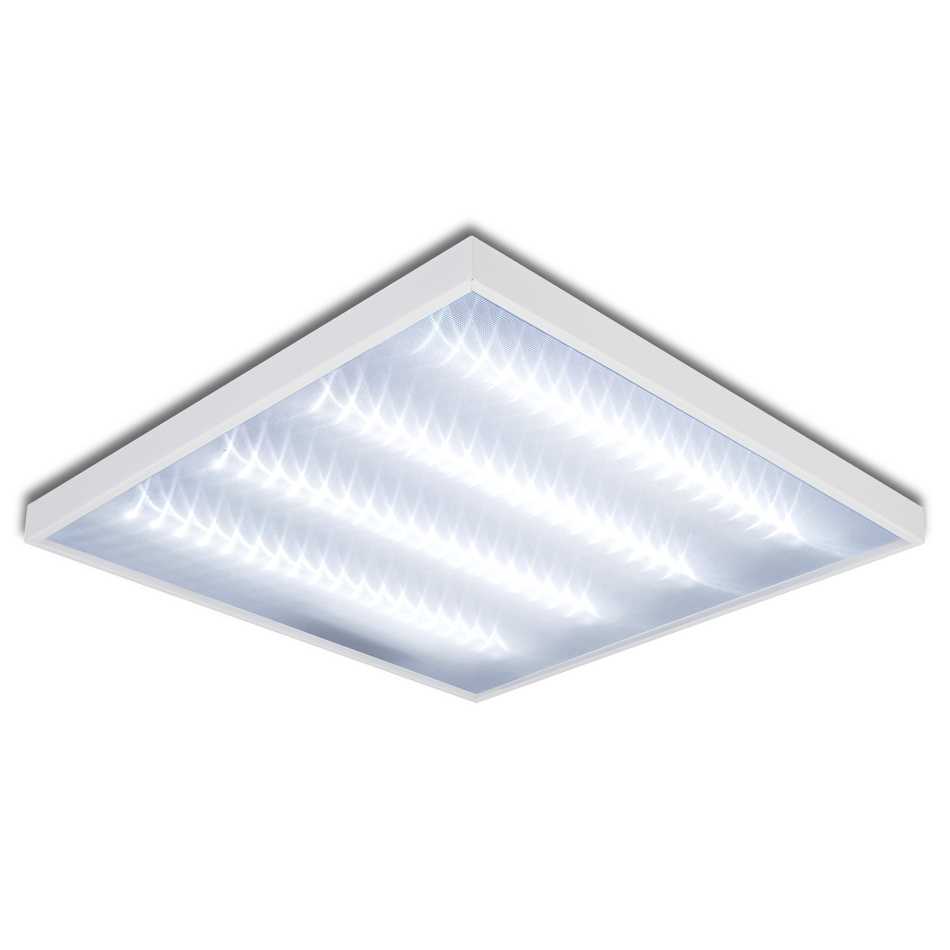

Светильник Армстронг со встроенным светодиодным модулем для быстрого и удобного монтажа

Помимо светодиодных панелей и потолочных светильников под лампы Т8 с габаритами 600х600 мм, для потолков Армстронг также можно выбрать другие источники света.

Точечные источники света. Такие модели используют как для общего освещения, так и в качестве дополнительной подсветки вместе со светильниками Армстронг. Для магазинов, офисов, библиотек и других учреждений чаще всего выбирают решения с повышенной мощностью, например, источники света серии SPN 12 Вт.

Накладные светильники. Чтобы создать качественный свет и стильно оформить интерьер библиотеки, холла, общественной приемной или другого пространства, можно установить на потолки Армстронг накладные источники света. Для этих целей подходят лаконичные решения ТМ MAXUS, модели-пазлы Ricam и прочие светильники ТМ Intelite DECO.

Другие решения. В целом модульные потолки не ограничивают в выборе осветительных приборов. Для оформления кафе, офиса, производственного и другого помещения можно использовать модели форм-фактора Line ТМ MAXUS и GLOBAL, а также другие источники света, которые монтируются накладным или подвесным способом.

Это интересно: Подключение мощной металлогалогеновой лампы: описываем детально

Монтаж и подключение светодиодных светильников 600×600

Подготовьте место установки панели

Подключите панель к выходу драйвера (маркировка SEC, OUTPUT, выход)
, используя соответствующие разъемы.
Подключите обесточенные провода сети ~220 В ко входу драйвера (маркировка PRI, INPUT, вход)
Установите панель и драйвер в подготовленное заранее место. Допускается располагать драйвер рядом с панелью или по центру панели
Включите панель и проверьте работоспособность.
Если панель не заработала должным образом, прочитайте раздел «Неисправности и как их устранить»
При невозможности устранения неисправности обесточьте панель, и проверьте все ли было сделано согласно инструкции.
Ни к коем случае не пытайтесь разбирать панель или драйвер ! Это опасно для жизни и лишает Вас гарантии!

Если вы хотите купить светодиодные светильники и вам нужна установка и подключение, напишите об этом менеджеру

Хочу купить светильники с установкой

Пример монтажа потолочного светодиодного светильника для потолка типа армстронг 600х600

За счет наборов креплений разных типов мы можем устанавливать панели разными способами.

Рассмотрим установку на примере самой популярной модели IM- 600×600

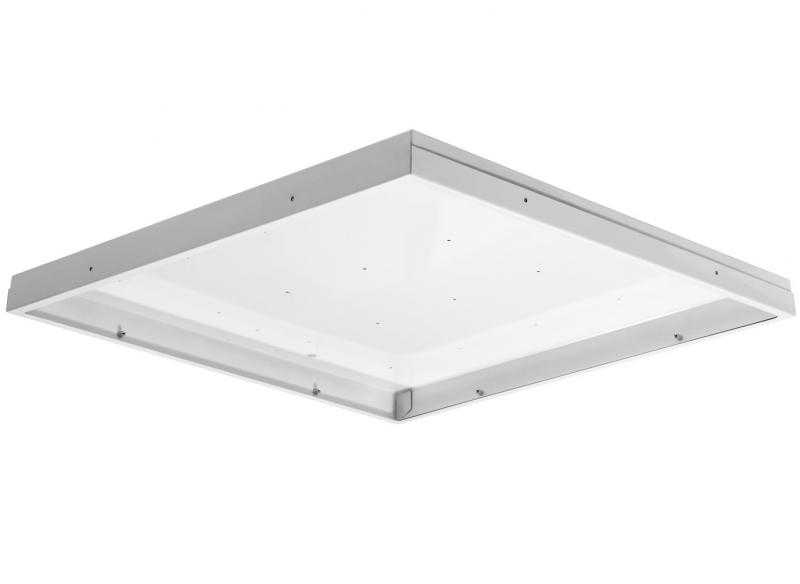

Используем Набор FX4 — схема монтажа панели и результат.

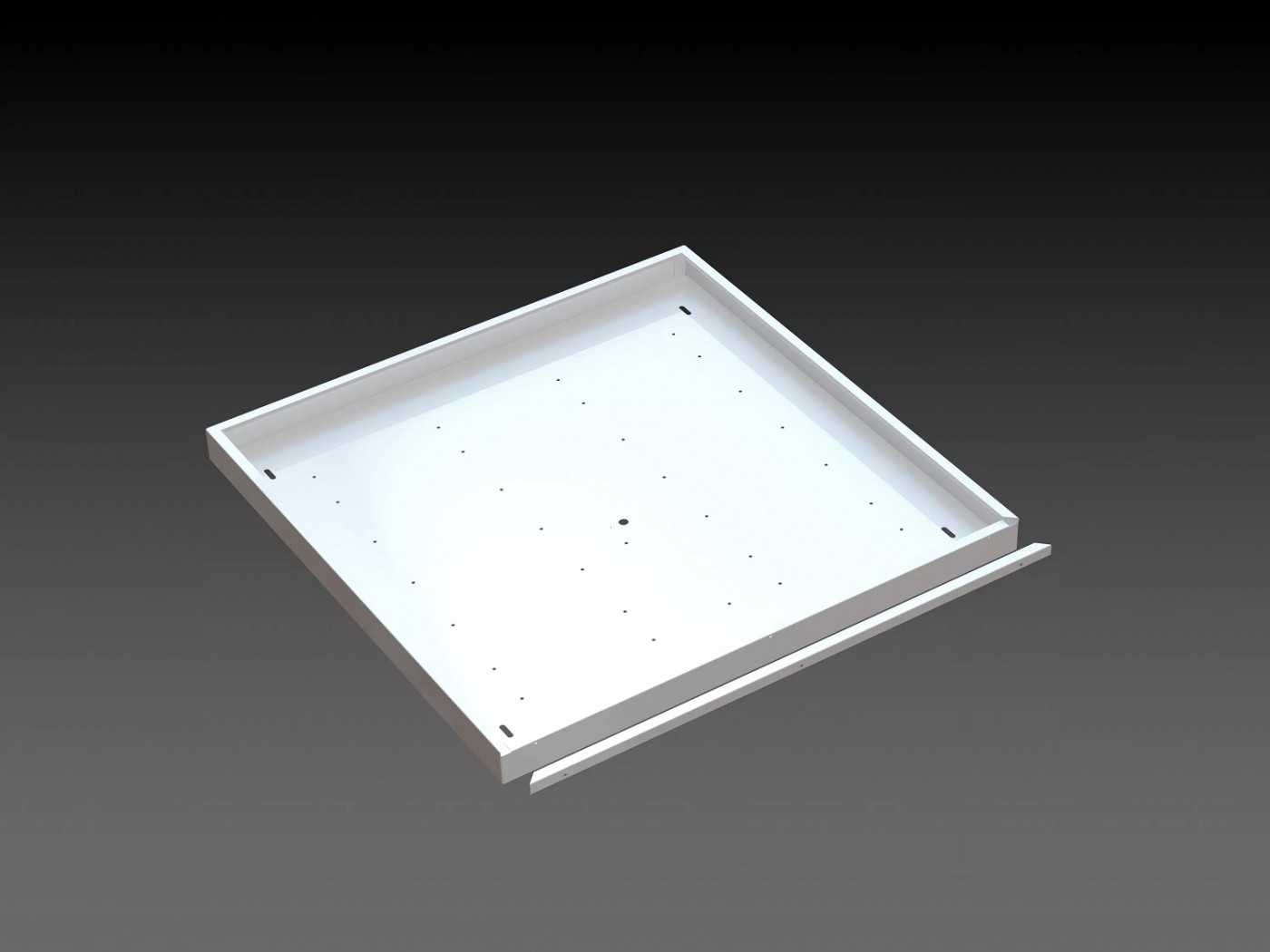

Используем Набор BX 6060 — схема монтажа панели и результат.

Используем Набор MX4 — схема монтажа панели и результат.

Используем Набор SX6060 — схема монтажа панели и результат.

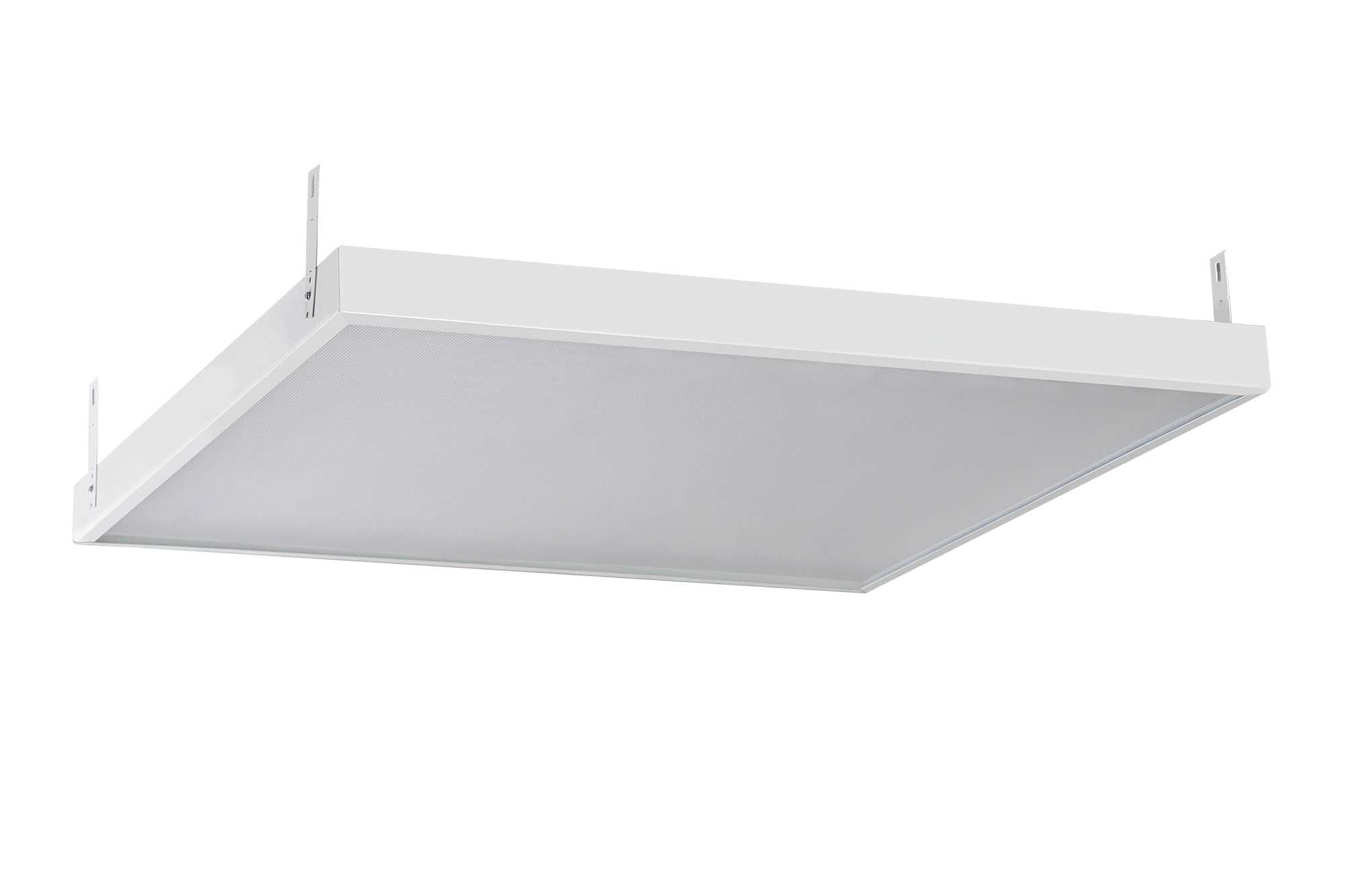

Подвесной способ монтажа светодиодного светильника

Используем Набор JX4 — схема монтажа панели и результат.

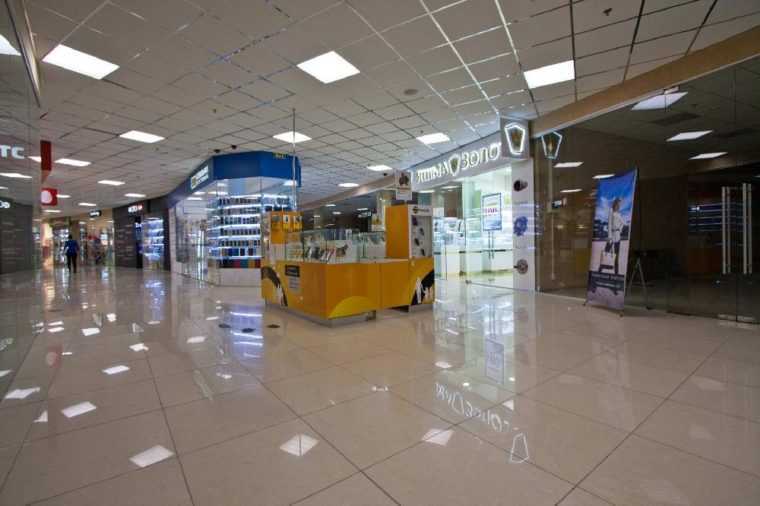

На фото освещение светодиодными панелями производителя ARLIGHT

Что мы предлагаем

Наша компания представляет LED-приборы для потолков типа Armstrong с ячейками самых разных размеров – 600х600 мм (наиболее востребованный вариант), 600х1200 мм, 300х1200 мм, 300х600 мм. У нас можно купить оборудование для интегрированного и накладного монтажа, а также универсальные устройства.

В ассортименте имеются осветительные приборы разной мощности и типа акриловых рассеивателей (опал, призма и микропризма, колотый лед).

Различается оборудование и по производителю. Можно выбрать дорогие приборы Премиум-класса с диодами отличного качества и высоким уровнем цветопередачи, длительным сроком эксплуатации, которые предлагают , «Ниши», «Филипс», «ОСРАМ». Либо приобрести недорогие китайские устройства, которые также работают качественно, но срок их эксплуатации несколько меньший.

Преимущества светодиодных ламп перед люминесцентными

При выборе светодиодного светильника типа Армстронг надо учитывать, что именно эта разновидность систем освещения является предпочтительной, несмотря на более высокую стоимость. Длительные сроки эксплуатации и низкое энергопотребление полностью оправдывает то, что цена на ЛЕД лампы выше, чем на люминесцентные.

Чем еще LED разновидность светильника для подвесных потолков Армстронг отличается от люминесцентных? Сначала разберемся с люминесцентными лампами и их особенностями:

конструкция таких моделей довольно сложная, она предусматривает наличие специального пускового устройства, которое необходимо регулярно менять;
при включении такие лампы моргают, вовремя работы наблюдается мерцание, которое отрицательно сказывается на зрении и общем самочувствии;
люминесцентные лампы гудят, что не имеет особого значения для большого торгового помещения, но крайне негативно сказывается на общем самочувствии для офисов и жилых помещений;
несмотря на то что подобные модели более дешевые в общем, частая замена ламп, обслуживание и необходимость периодической замены стартера сводит это преимущество на нет.

Светодиодные светильники Армстронг отлично подходят для больших пространств

Из недостатков следует отметить резкий свет, который не всегда приемлем. Это могут быть подходящим для большого пространства, аэропортов, вокзалов и супермаркетов. Но для небольших кабинетов такие лампы с ярким, слишком резким светом уже не подходят.

По этой причине люминесцентные светильники все чаще заменяют на светодиодные. Они обладают более современным внешним видом и лучшими эксплуатационными качествами. Кроме того, сроки службы LED систем освещения намного больше, а обслуживание крайне простое, что делает более высокую стоимость не таким уж сильным недостатком.

LED светильники обладают долгим сроком службы

Какие плюсы?

Из преимуществ осветительных систем для подвесных потолков Армстронг необходимо выделить:

меньшая толщина, что положительно сказываете на общем весе светильника;
низкий расход электроэнергии;
стильный внешний вид, возможность использования точечного освещения при помощи светильников компактных размеров;
очень простой монтаж, для многих используется магнитная система крепежа, надежная и очень удобная;
простое обслуживание, отсутствие регулярной замены запчастей и ламп;
устойчивость к перепадам напряжения;
длительные эксплуатационные сроки, достигающие 50-60 тыс. часов;
отсутствие мерцания, моргания во время работы, такие лампы включаются моментально, отсрочка старта отсутствует;
световой поток максимально приближен к естественному, он равномерный и довольно яркий;
есть возможность выбора ламп нейтрального, холодного или теплого света, использовать точечное или декоративное цветное освещение;
возможность простого и недорого переоборудования потолков на ЛЕД освещение.

Светодиодные светильники Армстронг отличаются небольшой толщиной и простотой установки

Внимание следует уделить не только преимуществам, но и разнообразию LED систем типа Армстронг. Стандартные квадратные световые панели дополняются точечными светильниками, которые имеют меньшие размеры и врезаются в потолочную панель. Они могут иметь прямоугольную или круглую форму, обеспечивая яркий, зонирующий свет с направленным потоком

Они могут иметь прямоугольную или круглую форму, обеспечивая яркий, зонирующий свет с направленным потоком.

Светильники Армстронг: плюсы, минусы, основные характеристики

Прежде чем купить потолочные светильники Армстронг, следует как можно подробнее ознакомиться с их основными особенностями, изучить положительные и отрицательные качества конструкций. Следует отметить, что на российском рынке светильники такого типа считаются одним из наиболее популярных товаров. Такой спрос обусловлен высокими эксплуатационными свойствами продукции, а также ее экономичностью. Использование подобных светильников позволяет экономить значительные средства, поскольку, в отличие от обычных ламп накаливания, светильники Армстронг потребляют в разы меньше электроэнергии. Особенно такая экономия будет заметна в том случае, если осветительные приборы используются в большом количестве в обширных по площади помещениях.

Преимущества светильников Армстронг хотелось бы рассмотреть подробнее:

Среди элементов конструкции светильников присутствует специальная антивандальная защита, которая также выполняет функции рассеивателя. Антивандальная защита не только оберегает светодиоды от повреждений, которые могут возникнуть в результате внешних механических воздействий, но также способствует равномерному рассеиванию света по помещению.
Встроенные потолочные светильники Армстронг достаточно хорошо освещают комнату. Максимальное количество светодиодов в таких конструкциях равно 32, что позволяет получить отличный уровень освещения.
Светильники также оснащены алюминиевым охлаждающим радиатором, роль которого заключается в защите светодиодов от перегрева и продлении срока их эксплуатации. Добавим, что срок службы светодиодов достигает 50000 часов непрерывного использования.
В процессе своей работы светильники Армстронг абсолютно не издают шума.
Если напряжение в сети резко снижается или повышается, осветительные приборы данного типа не мерцают.
Светодиодные светильники не содержат в своем составе ртути, поэтому считаются экологичными и безопасными. К тому же, с утилизацией светильников, отслуживших свой срок, не возникнет никаких проблем.
Свет от таких приборов получается рассеянным и равномерным, что позволяет хорошо осветить каждый уголок помещения.
К положительным свойствам таких светильников можно отнести также простоту их монтажа. Если же возникнет необходимость снять конструкцию, чтоб добраться к проложенным за ней коммуникациям, демонтаж осуществляется достаточно легко.

Как видите, светильники подобного типа имеют целый ряд положительных качеств. Но нельзя забывать и о недостатках конструкций, рассмотрим их подробнее:

Цена встроенных потолочных светильников Армстронг довольно высока. Приобретать их решаются те, кто видит реальную экономию денег в случае использования таких приборов. К примеру, владельцы больших по площади помещений смогут сберечь значительные суммы денег на оплате электроэнергии. А вот в случае с небольшими комнатами или помещениями, где искусственный свет используется редко, затраты на светильники Армстронг не всегда будут оправданы.
Разнообразие видов и форм подобных приборов невелико, поэтому вписать их в любой дизайн вряд ли получится. Светильники Армстронг лучше всего подойдут для помещений, выдержанных в строгом минималистичном стиле.
Свет, излучаемый такими приборами, имеет холодный спектр, поэтому светильники Армстронг не добавят комнате уюта. К тому же холодное освещение при длительном воздействии немного утомляет.
Примерно на 3-4 год эксплуатации часть светодиодов может становиться более тусклой или вовсе меркнуть, поэтому со временем их придется заменять новыми.

Пример расчета

Для примера, можно представить, что необходимо сделать расчет светильников для потолка Армстронг в офис. Боковые плоскости в нем предположительно светлые, а покрытие пола – серое.

Будут устанавливаться специальные устройства, предусмотренные для такого типа покрытий. В них используются светодиоды, мощностью 30 Вт и показателем в люменах, равным 3250 единиц. Диодов в светильнике – 4 штуки. Норма освещенности для такой комнаты составит 500 лм.

Габаритные размеры офиса составляют: высота потолка (h ) – 3,2 м, длина (a ) – 9 м, ширина (b ) – 6 м. При этом, рабочая поверхность располагается на расстоянии 0,8 метра от пола.

Габариты офиса составят: 6*9=54 м. кв.

Индекс по формуле рассчитывается так: 54 / (3,2-0,8) * (9+6) = 1,5

Согласно таблице, находим значение использования светового потока: 0,51

(500 * 54) / (0,51 3250 * 0,8) = 20

Получается, что необходимо смонтировать 20 устройств. Единственный минус метода – достаточно сложный процесс подсчета. Кроме того, при данном способе, нельзя учесть естественную освещённость и конфигурацию стен.

Поэтому, в стандартной ситуации, требуемое количество осветителей считается примерно. Для этого за основу берётся установка, что на каждые пять квадратных метров площади комнаты, требуется одно устройство для освещения. По таким параметрам производится монтаж практически в каждом втором случае.

Правильно подобранное освещение в офисном помещении не только создаёт уют и комфортную атмосферу в коллективе, но и способствует нормальной работоспособности сотрудников в течение рабочего дня, нацеливает их на решение производственных задач

Поэтому очень важно правильно рассчитать количество светильников и их мощность для того или иного помещения. Самым распространённым дизайнерским решением при оформлении потолка в офисах является потолок Армстронг. Чтобы произвести как можно более точный расчет количества светильников Армстронг необходимо учесть следующие характеристики помещения:

Чтобы произвести как можно более точный расчет количества светильников Армстронг необходимо учесть следующие характеристики помещения:

Расчет количества светильников Армстронг получится наиболее точным, если для определения количества света использовать универсальную формулу, которая учитывает коэффициент светоотражения всех поверхностей в офисном помещении: потолка, стен, пола, рабочих поверхностей. Необходимо точно знать размеры помещения, его площадь, высоту потолка и расстояние от предполагаемого источника света до рабочей поверхности.

Вычисления будем производить, пользуясь несложными формулами по определённому алгоритму. Для работы нам понадобятся таблицы с указанием стандартных коэффициентов отражения различных поверхностей. Это справочные общедоступные значения. Также по таблицам легко определить требуемые уровни освещённости для различных рабочих поверхностей, характеристики различных ламп.

Q = (Z * S) / (Y * k *Pl * V), где

Z — необходимый уровень освещённости рабочего стола или поверхности,

S — площадь помещения,

Y — коэффициент продуктивности осветительной системы,

k — количество ламп в одной осветительной системе,

Pl — сила потока света, исходящего от одной лампы,

V — коэффициент износа. Учитывает снижение яркости освещения со временем в силу загрязнения светильника или поверхностей в помещении.

Данный метод позволяет произвести расчет светильников потолка Армстронг, но вычисления получаются трудоёмкими и не всегда точными

Чтобы точно вычислить количество освещённости в офисном помещении важно максимально корректно учесть множество факторов, точную площадь офиса, его архитектуру и дизайн, фактуру покрытия пола и стен, количество и расстановку мебели, интенсивность естественного светового потока в дневное время и количество света излучаемого другими источниками, запылённость комнаты и так далее. Также важно учесть предназначение офисных помещений и какие работы в них проводятся. В традиционной стандартной ситуации полагают, что один светильник Армстронг способен обеспечить необходимую освещённость на площади помещения в пять квадратных метров

В традиционной стандартной ситуации полагают, что один светильник Армстронг способен обеспечить необходимую освещённость на площади помещения в пять квадратных метров.

Из всех существующих подвесных потолочных конструкций для отделки нежилых помещений большой площади чаще всего используются потолки типа Армстронг.

Требования и рекомендации по эксплуатации

Рассчитать стоимость освещения

Соблюдайте условия эксплуатации оборудования: Эксплуатация только внутри помещений. Температура окружающего воздуха -20…+40° C, без конденсации влаги. Отсутствие в воздухе паров и примесей агрессивных веществ (кислот, щелочей и пр.)
Используйте только драйвер поставляемый в комплекте.
К одному драйверу можно подключить только одну панель
Не эксплуатируйте панель в помещениях с горячим воздухом выше +40° С ( сауны, бани, для таких помещений есть специальные светильники.
Не устанавливайте панель рядом с источником тепла
Не допускается подвергать панель механическим нагрузкам
Для достаточного охлаждения над панелью рекомендуется минимальное свободное пространство не менее 40 мм
Не допускайте попадания воды на панель или драйвер
Не разбивайте панель или драйвер, не вносите изменения в конструкцию

Типы светильников

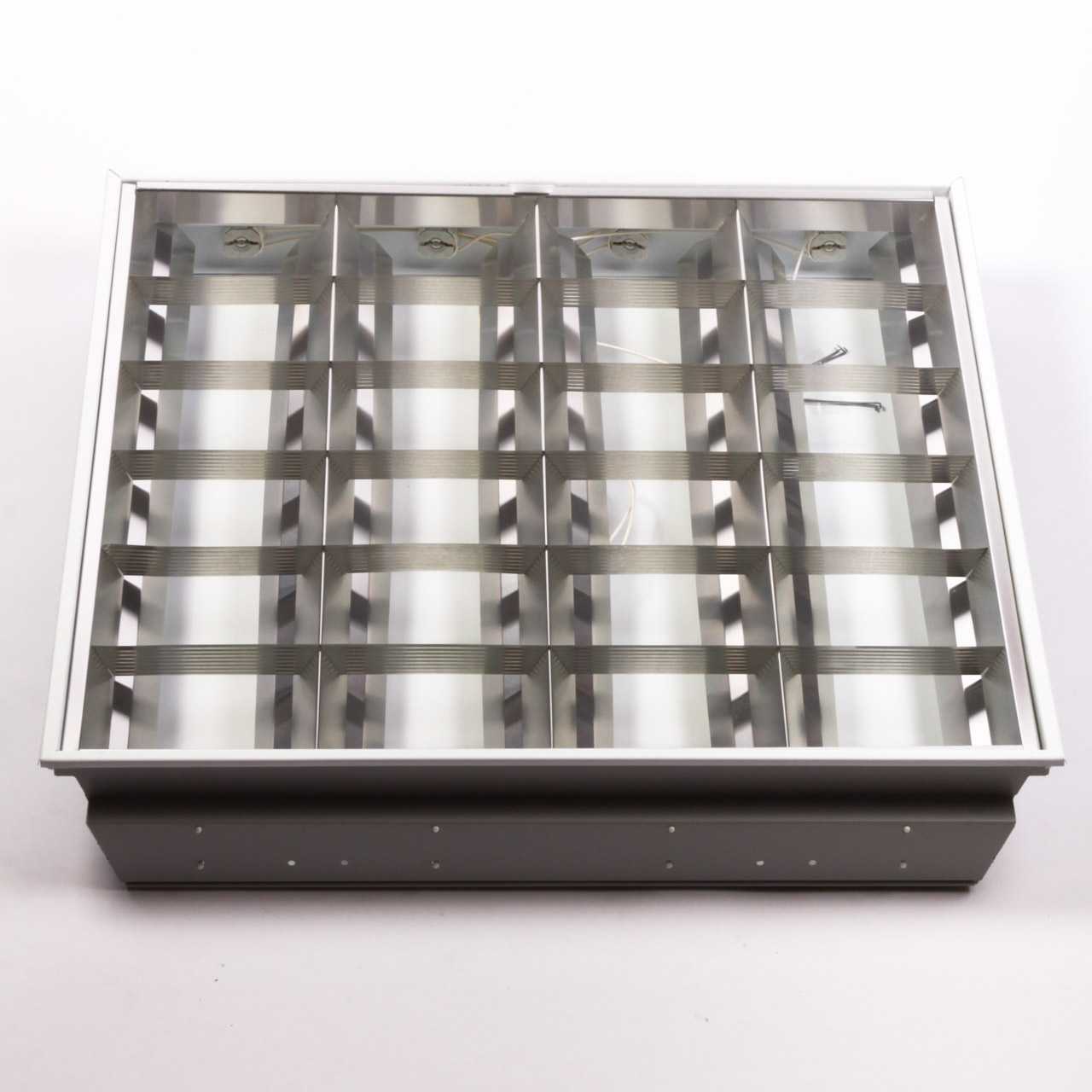

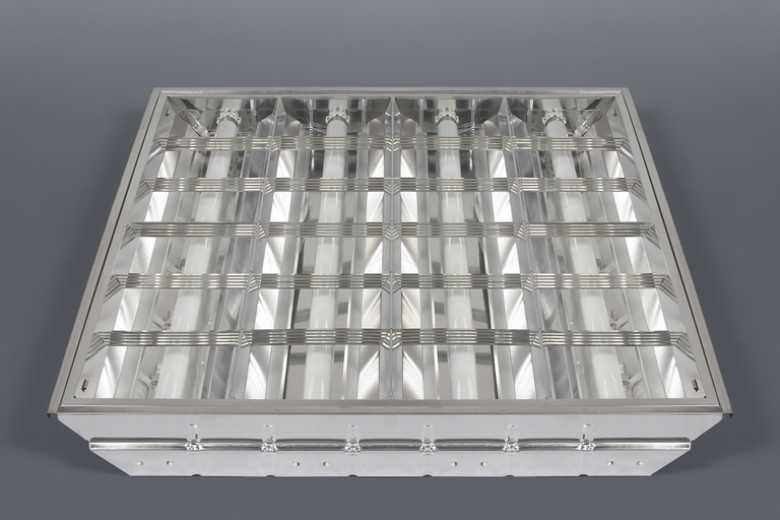

Светильники с люминесцентными лампами

Наиболее популярными лампами, используемыми для встроенных светильников, является стандарт Т8 с мощностью 18 Вт. В классическом варианте, их количество в одном квадрате, составляет четыре штуки. Однако иногда, возможно использование ламп с меньшей мощностью – Т5 на 14 Ватт.

Все встраиваемые потолочные светильники системы армстронг с люминисцентным освещением оборудованы пускорегулирующей аппаратурой (ПРА). Такая аппаратура бывает двух видов – электромеханическая и электронная.

Ранее, наиболее распространенным вариантом использования, являлось электромеханическое пускорегулирующее устройство (ЭмПРА). Главный его минус состоит в высоком уровне пульсации света, так называемый стробоскопический эффект. Притом срабатывает такой эффект не только при включении освещения, а и в ходе работы лампы, что крайне негативно влияет на глаза и совершенно недопустимо в местах, где человеку необходимо напрягать зрения для работы с документами или мелкими деталями. К тому же, такое мерцание снижает показатели производительности и приводит к быстрому переутомлению работников.
Использование электронной пускорегулирующей аппаратуры (ЭПРА) лишено такого изъяна, к тому же она способствует повышению экономности и значительно продлевает срок эксплуатации люминесцентных светильников.

ЭПРА

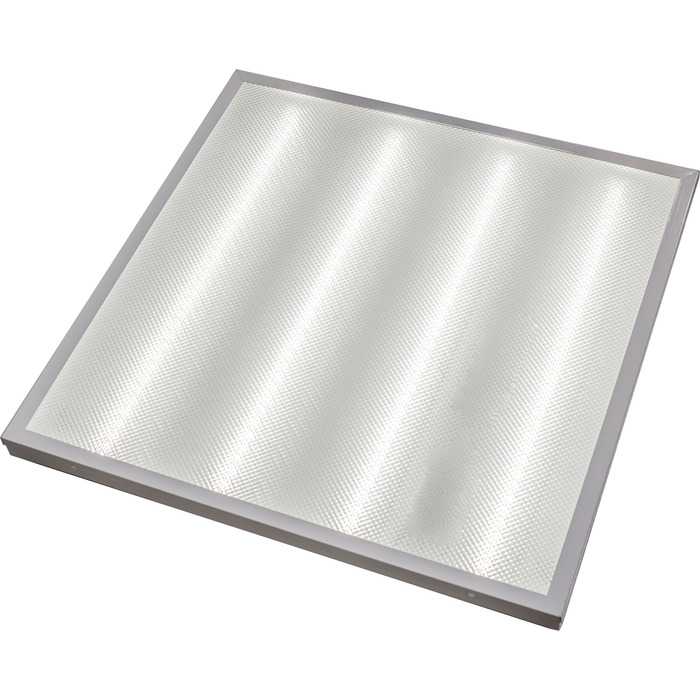

Светильники со светодиодными лампами

На сегодняшний день, все большую популярность при создании освещения для офисов, торговых и промышленных помещений, набирают инновационные разработки – светодиодный встраиваемый потолочный светильник армстронг является одним из таких достижений.

Пожалуй, выбор такого светильника может стать самым оптимальным вариантом при установке освещения на больших территориях с длительным сроком одновременной работы всех ламп (см. Встраиваемые потолочные светодиодные светильники: варианты исполнения и методы монтажа).

Размещение таких ламп происходит в стандартный корпус, который предназначен для стандартной подвесной системы.
