Сравнение светодиодных лент на smd 3528 и 5050. отличия и технические характеристики

Применение

Светодиодная лента 3528 используется в различных областях:

• мягкое (вечернее) освещение и зонирование помещений;
• оформление элементов архитектуры, уличной рекламы;
• ландшафтный дизайн;
• автомобильный тюнинг;
• украшение аквариумов, саун, бассейнов;
• оформление банкетных или ресторанных залов и т.д.

Кроме этого, светодиодная лента 3528 удачно сочетается с натяжными потолками или подвесными гипсокартонными конструкциями. Также распространена отделка предметов мебели — кроватей, стеллажей и полок, ниш и прочих рельефов. Вариантов дизайна очень много, любой желающий может выбрать подходящий для себя способ оформления помещения.

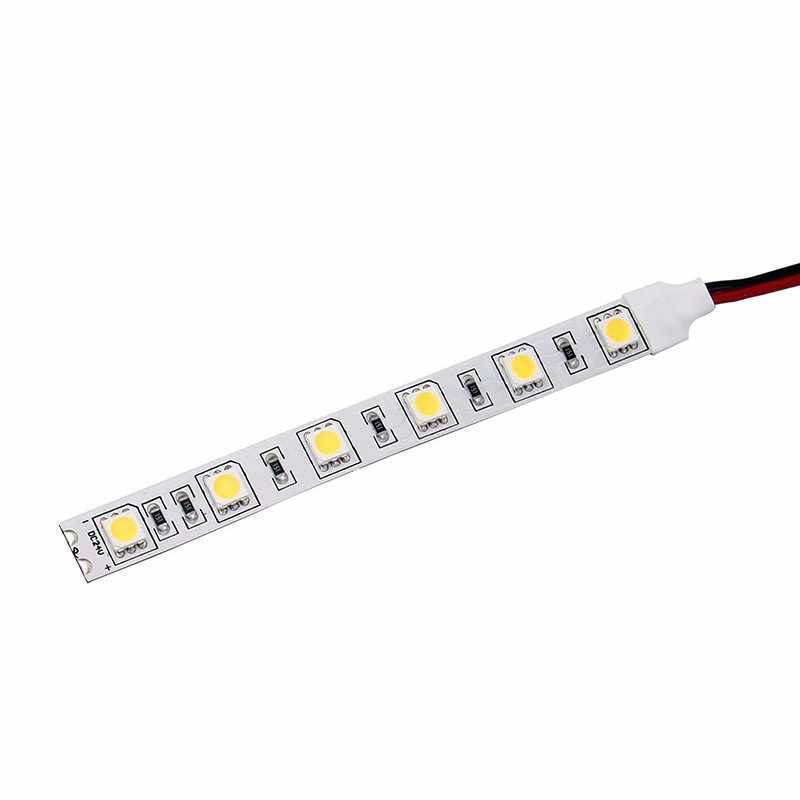

SMD 5050 на 60 светодиодов

Этот вид самый популярный. Она яркая, мощная и на потолке дает плотный световой поток.

Ее мощность — 14,4 Вт/м.

Конечно все эти мощности не абсолютный показатель, который обязан быть у всех лент. На практике они всегда могут отличаться даже на несколько ватт, в большую или меньшую (чаще всего) сторону.

Многие совершают ошибку, когда хотят сравнить фактическую мощность подсветки с заявленными цифрами на упаковке. Подключают ленту с одного конца, замеряют силу тока и напряжение от блока питания.

После чего перемножают все и получают результат. Более верные данные получатся если ленту, в особенности протяженную, подключить с обеих сторон, а не с одной.

Световой поток у смд 5050/60 — 1200 люмен, что соответствует обычной лампочке на 85-90 Вт.

Ее используют как для частичной, так и в некоторых случаях для полной замены основного освещения. То есть при определенных условиях, она может заменить обычную люстру, простые и люминесцентные лампы.

Еще она очень хорошо подходит для подсветки рабочей поверхности на кухне.
Если у вас в подсветке потолка постоянно перегорают люминесцентные лампы, то можете их заменить на данный вид.

Эта лента уже обязательно клеится на алюминиевый профиль, в противном случае она быстро перегорит и потеряет яркость

При этом не важно будет, качественная она была или нет

На ленты разного качества магазины дают разный срок гарантии. Однако все это строго оговаривается условиями эксплуатации.

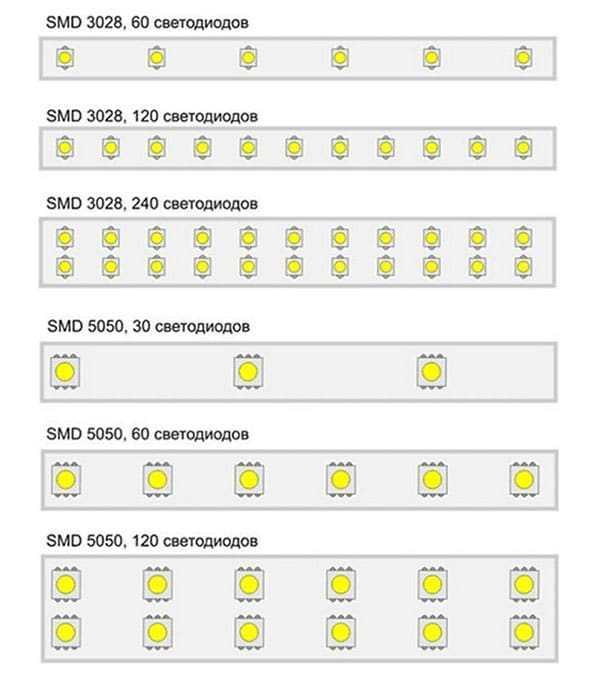

Расстояние между светодиодами здесь чуть больше 1см. Это создает сплошную световую полосу.

Например при использовании ленты 5050/30, на потолке возможны отдельные световые пятнышки из-за большой разбежки.

В ленте на 60 диодов такого уже не будет.

Основные характеристики

Характеристики светодиодов

Технические параметры светодиодов отличаются в зависимости от модели. Общими показателями являются:

• потребляемый ток;
• напряжение номинального характера (вольтаж изделия);
• мощность затрачиваемой электроэнергии (вольтамперный график);
• температура свечения;
• светимость (уровень светового потока).

Ток потребления светодиода

Показатель позволяет выяснить количество тока, потребляемого электрически прибором (светодиодом). Для устройств с одним действующим кристаллом достаточно значения 0,02А. Если количество больше, характеристика повышается кратно числу элементов. По данному параметру подбирают резистор (стабилизатор), который устанавливается на вводе.

Стабилизатор позволяет сохранить прибор в рабочем состоянии при падениях напряжения независимо от причины. Более того – колебания величины тока светодиода изменяет цветовую температуру света от теплого к более яркому, холодному. Если скачок напряжения значительный, без дополнительного резистора диод сгорит мгновенно.

Номинальное напряжение

Величина напряжения – это количество тока в проводнике на выходе. Для изготовления LED-светодиодов используют разные материалы, электрические характеристики которых напрямую влияют на уровень допустимого напряжения и цвет освещения. Благодаря такой зависимости можно узнать, на какое напряжение рассчитаны конкретные светодиоды даже «на глаз». Например, если свечение желтое или красное, напряжение находится в пределах 1,9-2,5 Вольт, синее – около 3 Вольт.

Показатели тока и напряжения светодиода должны соответствовать. В противном случае диоды либо быстро сгорят, либо не будут выдавать свет на заявленном уровне.

Чтобы узнать, на сколько Вольт светодиод, можно использовать мультиметр или определить по цвету свечения. Для первого способа понадобится мультиметр и резистор – на дисплее после сборки появится значение.

Сопротивление световых диодов

Итоговое сопротивление зависит от электрической цепи, в которую подключается элемент. Один и тот же светодиод может показывать разное значение. Например, на входном – около 1 кОм, на выходном – несколько МОм. Однако сопротивление не является линейной характеристикой. Показатель обратно пропорционален напряжению, которое подается к электросети. Чем выше напряжение питания светодиодов, тем ниже уровень сопротивления устройства.

Светоотдача и угол свечения

Сравнить уровень светоотдачи различных ламп достаточно сложно. Например, светодиод размером 5 мм отдает свет на 1-5 Лм, а лампа накаливания в 70 Вт – 750 Лм. Угол рассеивания подбирается, исходя из площади помещения. В коридоре достаточно диода на 30°, в комнате лучше использовать элементы на 90-120° или несколько одновременно. Максимальный угол LED-светильников составляет 120°. Наиболее освещенное место – центр, к периферии свет рассеивается.

Угол свечения

Мощность светодиодных ламп

Мощность диода зависит от нескольких связанных показателей. Для светодиодов величина колеблется в пределах от 0,5 до 3 Вт. Рассчитывается по закону Ома: необходимо перемножить значения силы тока и напряжения. Также определяется и вольт-амперная характеристика (ВАХ) светодиода.

Цветовая температура

Данный показатель является схожим с характеристиками других осветительных приборов, особенно к светодиодным люминесцентным устройствам. Обозначение температуры светодиода указывается в К (Кельвинах), иногда на упаковках встречается соответствующая диаграмма – шкала, на которой диапазон указан цветом. Соответствие света и значения:

• 2700-3000 – теплый, желтоватый;
• 3500-4000 – дневной, нейтральный;
• 5500-7000 – холодный, с синевой.

Представлены основные оттенки. На практике цветов значительно больше. Подбирают температуру исходя из назначения помещения, необходимого уровня комфорта и предпочтений пользователей. Например, в спальню рекомендуют устанавливать светильники с теплым светом, а в комнаты без окон – с естественным оттенком.

Размер чипа LED-элемента

При покупке узнать размер чипа можно только по информации на упаковке. Самостоятельно проверить правильность указанных данных не получится. Средние размеры устройств: 45×45 ml, 24×40 ml и 24×24 ml на 1Вт, 0,75Вт и 0,5Вт соответственно. В привычной системе измерения – 30х30 ml равны 0,76х0,76 мм. Вследствие небольшого размера узнать точные размеры можно, разобрав устройство полностью.

Количество чипов (кристаллов) разное, зависит от модели и разновидности светодиода. В цветных элементах (RGB), которые не содержат люминофорного покрытия, их число можно посчитать.

smd 3528

smd светодиод этого типа может быть однокристальным (белый, нейтральный, теплый, синий, желтый, зеленый, красный) или трехкристальным (RGB). В первом случае прибор имеет два вывода для подключения, во втором – четыре: один общий (катоды) и три анода. Кристаллы для защиты от окружающей среды заливаются прозрачным компаундом или компаундом с добавлением люминофора, выравнивающего цветовую характеристику диода.

Как видно из таблички, этот тип светодиода имеет относительно малый световой поток. Но благодаря небольшим габаритам, умеренной стоимости и способности светить разными цветами, включая RGB, он все же нашел широкое применение в недорогих осветительных приборах и приборах декоративной подсветки.

Очень часто светодиоды 3528 входят в состав lcd лент подсветки. Такая лента с smd-светодиодами используется чаще всего в декоративных целях.

Если хочешь узнать о smd светодиодах 3528 еще больше, то читай наш обзор на него.

Применение

Проще перечислить те сферы нашей жизни, где smd-светодиодов нет, чем те, где они используются. Белые диоды можно встретить:

• в тактических и карманных фонариках;
• в автомобильных лампах;
• в бытовых лампочках различной мощности;
• в декоративной внутренней и наружной подсветке.

Разноцветные RGB и RGBW применяются не менее широко:

• в вывесках, дорожных знаках, светофорах, указателях, рекламе;
• в лампах освещения, с изменяемой цветовой температурой;
• в ландшафтном дизайне;
• в декоративной внутренней и наружной подсветке;
• в приборах индикации.

Вот вкратце и все о smd светодиодах. Теперь ты знаешь, почему они так называются, какими бывают и где используются.

0%

Для каких целей ты собираешь конструкцию?

Декоративная белая подсветка.

Декоративная цветная подсветка.

Локальное освещение

Дежурный свет

Общее освещение.

Какое питание будет у конструкции?

Бортовая сеть автомобиля

Миниатюрные аккумуляторы

От сети 220В.

Батарейки

Аккумулятор достаточно большой емкости

Как правильно выбрать и не попасть на подделку

На рынке представлено множество светодиодов 3528 от известных компаний, включая таких гигантов, как LG, Philips и Samsung. Но это не защитило товар от огромного количества подделок с совершенно разными характеристиками. Для снижения себестоимости производства недобросовестные компании часто прибегают к искусственному уменьшению кристаллов, снижению мощности и рабочих параметров.

без опыта распознать подделку сложно. Но есть ряд характеристик, по которым идентифицируют некачественный товар:

1. База. Подделки часто создаются на алюминиевых рамах, в то время как в оригинальных диодах используется только медь для лучшей теплопроводности. Определиться с материалом поможет сравнение внешнего вида и веса. Алюминий легче (без специальных весов оценить вес маленького диода практически невозможно, поэтому лучше сравнивать сразу большие партии продукции).
2. Производители поддельных диодов часто не указывают количество часов работы до того, как поток снизится до 80%, что ограничивает общий срок службы.
3. Цена. Светодиоды 3528 SMD считаются вполне доступными. Однако их цена не может быть ниже определенного установленного значения. Поставщики контрафактной продукции могут поставлять оборудование по крайне низким ценам, но качество диодов также будет очень низким.

Способы отличить от подделок

SMD 3528 выпускается различными производителями, такими как LG, Philips, Samsung. Однако существует большое количество китайских подделок, гораздо более низкого качества, чем оригиналы. Для снижения затрат на производство практикуется использование микросхем меньшего размера с одинаковыми размерами корпуса — мощность и яркость таких копий, как правило, в несколько раз ниже, чем у исходных образцов.

распознать подделку на первый взгляд довольно сложно, но есть несколько отличительных свойств:

1. Алюминиевая основа. Оригинальные светодиоды имеют медное основание, в отличие от поддельных. Теплопроводность алюминия ниже, чем у меди, что приведет к повышению температуры ложных светодиодов во время работы. Кроме того, алюминий имеет меньшую массу, поэтому при сравнении нескольких следует отдавать предпочтение тем, которые весят больше.
2. Количество часов работы. Существует стандарт LM80, в котором указано количество часов работы до снижения светового потока до 80%. Добросовестные производители указывают долговечность в соответствии с этим стандартом. Производители подделок ограничиваются общим заявлением о часах.
3. Низкая цена. Поскольку копии не могут конкурировать с оригиналами по техническим характеристикам, они продаются по сниженной цене.

Критерии выбора светодиодной матрицы

Главный критерий выбора — предназначение светодиодной ленты, степень сложности поставленных перед ней задач. От этих факторов будет зависеть тип защиты, степень яркости, цвет и другие параметры ленты. Кроме того, выбирать лето рекомендуется исходя из следующих показателей:

• толщина подложки, обеспечивающая качественный отвод тепла;
• использование немагнитных медных дорожек;
• двухсторонняя доска обеспечит одинаковое сопротивление по всей длине, что даст равномерную яркость свечения;
• хорошее светодиодное изделие имеет вращающиеся проводники, а дешевые, некачественные образцы — это напыление. Он имеет непостоянную толщину и со временем меняет свои качества, сокращая срок службы элементов и меняя режим свечения на менее яркий. В некоторых случаях снижение светового потока достигает 90 %.

На момент покупки контроль проводника станет главным критерием определения качества и работоспособности светодиодной ленты. Если потереть пальцем напыленный проводник, сразу можно заметить изменение плотности и толщины слоя, тогда как медные проводники могут только сиять.

Описание

SMD 3528 – это типовой стандарт для миниатюрных сверхъярких светодиодов в корпусе для поверхностного монтажа. Светоизлучающий кристалл выполнен на основе структур InGaN (смесь нитрида галлия и нитрида индия) и AlGaInP (алюминий-галлий-индиевый фосфид).

По цифрам в названии можно определить размеры корпуса LED, — в данном случае это 3.5х2.8 мм.

Внешний вид светодиодов этой серии и габаритный чертеж представлены на фото.

В настоящее время существует модель SMD 5050, представляющая собой 3 кристалла 3528, заключенные в один корпус. Она отличается большей мощностью и яркостью свечения.

Технические характеристики

Технические параметры LED логично разделить на электрические (свойственные любому диоду) и оптические (которыми характеризуются осветительные светоизлучатели). Технические параметры сведены в таблицу.

Номинальный ток, мА	Наибольший импульсный ток, мА	Наибольшее обратное напряжение, В	Предельная рабочая температура, град.С	Декларированный срок службы, ч
150	300	1,2	+85	25000 — 30000

Часть характеристик (наибольший световой поток, мощность, падение напряжения и т.д.) упомянуты выше. С оптическими параметрами надо разобраться подробнее.

Телесный угол рассеивания света проще всего представить в виде конуса, выходящего из источника излучения. В границах конуса свет будет виден, за пределами – нет. Угол раскрыва конуса и будет искомой величиной. Для рассматриваемого полупроводникового прибора он равен 120 градусам.

Индекс цветопередачи обозначается литерами Ra или CRI. Его значение характеризует способность осветительного прибора не искажать естественные цвета окружающих предметов.

Он измеряется в относительных единицах. В идеале LED должен иметь Ra=100, но такой прибор еще не создан. Очень хорошим считается значение CRI=80..90. При подобном освещении искажения естественных цветов практически не наблюдаются. Значение 70..80 считается неплохим, а вот все, что ниже, применять не стоит.

Еще один важный параметр для осветительного LED – цветовая температура, определяющая спектр излучения. Прибор с типоразмерами 5630 выпускается в следующих модификациях:

Цветовая температура, К	2800-3500	4000-4500	6000-6500	7000-8000
Характеристика свечения	Теплый белый	Естественный белый	Прохладный (cool)белый	Хододный (cold) белый
Применение	Комфортный свет для жилых помещений	Дневной свет для жилых комнат, офисов	Ювелирные магазины, музеи

Этот параметр интуитивно непонятен, в связи с ним существует много мифов и заблуждений. На самом деле к реальной рабочей температуре полупроводникового прибора он не имеет отношения, и характеризует спектр излучения люминофора. Длиной волны свечение прибора не описать – излучаемый диапазон достаточно широк. Поэтому для характеристики спектра используется аналог участка излучения абсолютно черного тела (АЧТ). Упрощенно это выглядит так: если взять АЧТ, то при абсолютном температурном нуле (0 К) оно будет выглядеть черным. Но если его начать нагревать, то оно начнет испускать видимый цвет – сначала свечение красного участка оптического диапазона, при дальнейшем повышении температуры свет будет смещаться в сине-фиолетовую область. Спектр, соответствующий температуре АЧТ, используют для описания параметров излучения светодиодных осветительных приборов.

smd 5050

В отличие от 3528, 5050 имеет исключительно трехкристальное или четырехкристальное (RGBW) исполнение. Если прибор одноцветный, то все три кристалла имеют одинаковый или близкий (для выравнивания цветовой характеристики) цвет светового излучения. Это значит, что диод 5050 имеет втрое большую яркость, чем его однокристальный собрат smd 3528. Как и в первом случае, кристаллы защищены компаундом с люминофором или без него.

Трехкристальный светодиод 5050

Это, пожалуй, наиболее популярный прибор, используемый для декоративной подсветки и освещения. Он имеет оптимальное отношение стоимость/мощность и может обеспечить любой цвет подсветки (в случае использования rgb5050), включая белый повышенной яркости (четырехкристальный вариант), за счет простого изменения мощности на каждом из кристаллов.

Чаще всего такие светодиоды встраивают в такие светодиодные декоративные ленты, как:

• одноканальная, где три кристалла соединены параллельно и питаются одним напряжением;
• RGB и RGBW, имеющие три и четыре канала соответственно.

Благодаря достаточно высокой мощности диодов уже при их плотности 60 шт. на 1 метр светодиодной ленты она может успешно использоваться не только для декоративной подсветки, но и для освещения интерьера. При этом цветовую температуру и даже цвет освещения пользователь может изменять самостоятельно, для этого достаточно установить соответствующий контроллер.

Применение товара в быту

Панели светильников или светодиодных лент применяются для источников в разнообразных устройствах. Нередко они используются в виде декорирования разных зон или поверхностей:

• светодиодная лампа-светильник;
• индикаторы на приборных панелях;
• независимые автолампы;
• дорожные знаки;
• элементы наружной и внутренней рекламы;
• вывески или баннеры;
• для работы с ландшафтным дизайном.

Светодиоды могут использоваться как отдельно, так и в лентах. Нередко их монтируют с независимыми источниками питания, так как происходит минимальное энергопотребление ресурсов. В таком случае требуется прочный герметичный корпус, способный выдерживать внешние негативные факторы в виде влаги или пыли. При качественной гидроизоляции подсветку можно устроить даже в искусственном водоеме или в бассейне.

Важно знать, что к деградации светодиодов приводит перегрев, поэтому не стоит допускать существенного повышения температуры и быстрого выхода из строя. При повышении рабочей температуры должна снижаться подача тока на источник света. В противном случае это приведет к необратимому повреждению диода либо к максимальной потере свечения

Предпочтительней выбирать щадящий режим работы, чтобы продлить ресурс светодиодов

В противном случае это приведет к необратимому повреждению диода либо к максимальной потере свечения. Предпочтительней выбирать щадящий режим работы, чтобы продлить ресурс светодиодов

При повышении рабочей температуры должна снижаться подача тока на источник света. В противном случае это приведет к необратимому повреждению диода либо к максимальной потере свечения. Предпочтительней выбирать щадящий режим работы, чтобы продлить ресурс светодиодов.

Маркировка размерной линейки

Описание и особенности применения

Размеры светодиода SMD 3528 составляют 3,5 мм на 2,8 мм. Высота кристалла 1,4 мм. На каждой стороне располагается по два контакта, через которые проходит ток. При изготовлении используются только прозрачные линзы, обеспечивающие качественное прохождение света.

Со стороны катода можно увидеть особый срез на корпусе. Этот срез иногда называют ключом. Вся поверхность изделия покрывается люминофором, выполняющим помимо светопередачи защитную функцию.

SMD 3528 относят к категории малых сверхъярких LED, оснащенных корпусом для монтажа на разные поверхности. Сам кристалл изготавливается из смеси нитрида галлия и нитрида индия. Получается особая структура, создающая яркое излучение. В состав входит фосфид на основе алюминия, галлия и индия.

Цифры в обозначении модели говорят о размерах изделия, так что нетрудно представить установку устройства в ту или иную область.

SMD 5050Светодиодная лента

Относительно невысокая стоимость и удобство монтажа позволили использовать диоды данного типа во множестве сфер жизни. Наиболее часто они встречаются в качестве основных компонентов светодиодных лент, а также разных индикаторов на приборах. Их можно увидеть в системах подсветки, вывесках и других областях, где требуется небольшой источник яркого света.

На основе LED 3528 было создано немало современных устройств с трехцветными RGB-подсветками и кристаллами с улучшенной светоотдачей.

Применение товара в быту

Панели светильников или светодиодных лент применяются для источников в разнообразных устройствах. Нередко они используются в виде декорирования разных зон или поверхностей:

• светодиодная лампа-светильник;
• индикаторы на приборных панелях;
• независимые автолампы;
• дорожные знаки;
• элементы наружной и внутренней рекламы;
• вывески или баннеры;
• для работы с ландшафтным дизайном.

Светодиоды могут использоваться как отдельно, так и в лентах. Нередко их монтируют с независимыми источниками питания, так как происходит минимальное энергопотребление ресурсов. В таком случае требуется прочный герметичный корпус, способный выдерживать внешние негативные факторы в виде влаги или пыли. При качественной гидроизоляции подсветку можно устроить даже в искусственном водоеме или в бассейне.

Важно знать, что к деградации светодиодов приводит перегрев, поэтому не стоит допускать существенного повышения температуры и быстрого выхода из строя. При повышении рабочей температуры должна снижаться подача тока на источник света

В противном случае это приведет к необратимому повреждению диода либо к максимальной потере свечения

Предпочтительней выбирать щадящий режим работы, чтобы продлить ресурс светодиодов

В противном случае это приведет к необратимому повреждению диода либо к максимальной потере свечения. Предпочтительней выбирать щадящий режим работы, чтобы продлить ресурс светодиодов

При повышении рабочей температуры должна снижаться подача тока на источник света. В противном случае это приведет к необратимому повреждению диода либо к максимальной потере свечения. Предпочтительней выбирать щадящий режим работы, чтобы продлить ресурс светодиодов.
