Как сделать светильник из светодиодной ленты

Настенный комнатный светильник

Для второго светильника нам опять понадобится немножко алюминия. Это идеальный материал для светильников из светодиодной ленты.

Во-первых, он легкий. А во-вторых, хорошо отводит тепло. Именно перегрев является главным врагом светодиодов.

Как и ранее, используя канцелярский нож или ножницы по металлу, вырезаете широкую полоску (размером примерно 10*30см) из цельного куска.

Кроме цельного алюминия понадобятся маленькие уголки. Отрезаете два коротких отрезка длиной около 5см и просверливаете в них отверстия.

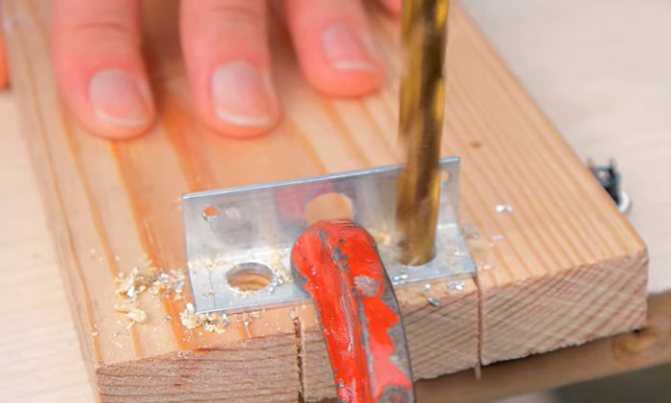

Два маленьких d-4мм для крепежа и большие 8-10мм под штекеры питания (на одном уголке) + под переключатель (на другом).

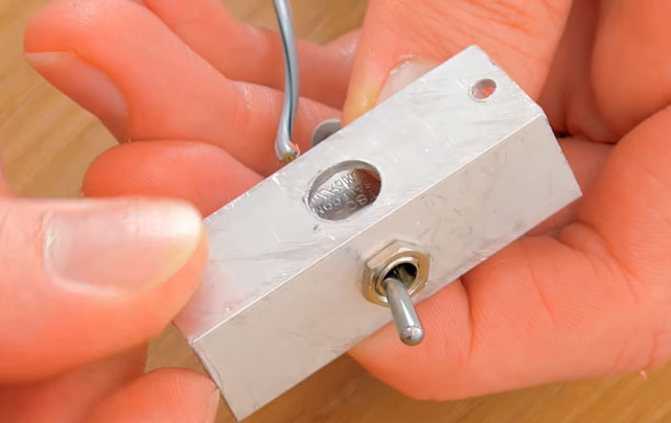

Диаметр подбирайте сообразно размерам разъемов. Вставляете два штекерных разъема и соединяете их контакты параллельно между собой как на фото выше.

Чтобы закрепить все это дело к алюминиевому листу, воспользуйтесь шестигранными муфточками с внутренней резьбой или удлиненными гайками.

Один уголок прикручиваете сверху листа, другой снизу.

Провода питания выводите наружу с другой стороны.

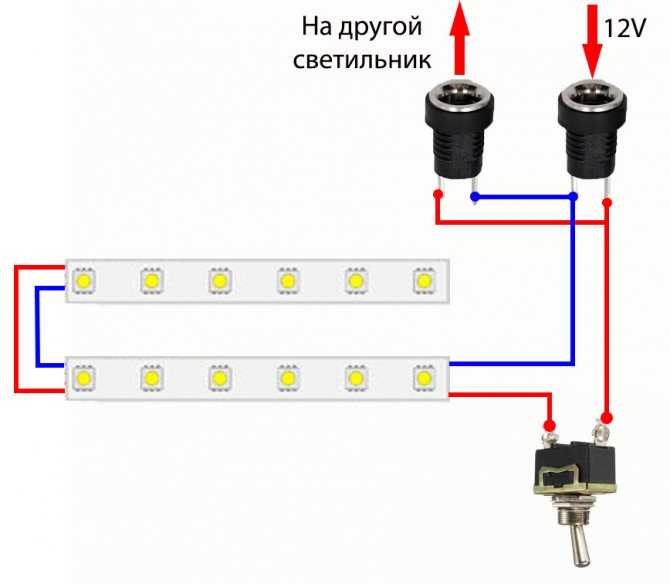

В итоге вся схема подключения будет выглядеть следующим образом:

Как сделать светильник из светодиодной ленты своими руками?

15.02.2018

Довольно часто в помещениях можно увидеть освещение со светодиодами. Связано это с тем, что светодиоды обладают отличными характеристиками в вопросе освещения, а также являются энергосберегающими в своем роде.

В настоящее время большой популярностью пользуется светильник из светодиодной ленты, выполненный своими руками.

Стоимость таких приборов в готовом виде довольно высока, поэтому некоторые потребители желают самостоятельно выполнить такое изделие.

Лента светодиодная

Лента со светодиодами выглядит как прорезиненная плата. При этом она довольно гибкая. Здесь же и размещены светодиоды. Благодаря удобству конструкции не составит никакого труда выполнить светильник из светодиодной ленты своими руками. Затем устанавливать готовое изделие можно в любом месте.

Лента устроена таким образом, что есть возможность делить ее на кусочки требуемого размера. Помимо этого, полоса имеет самоклеящуюся прослойку, за счет чего устанавливать ее можно в любом месте.

Производители предлагают различные варианты в вопросе установки светодиодов, отличаться они будут направленностью и мощностью светового потока.

Самодельный светильник из светодиодной ленты можно выполнить из разного формата

Важно лишь придерживаться рекомендаций относительно сборки, учитывая особенности ленты

Следует знать, что такие лампы выступают, как правило, дополнительными источниками освещения. В виде основного же необходим несколько иной формат люстры. Светодиоды отлично подойдут для подсветки шкафчиков, рабочего стола и подобных элементов мебели.

Ленты из светодиодов с разнящимися характеристиками могут быть применены практически везде, где есть потребность в искусственном освещении. О преимуществах светодиодов перед обычной лампой можно говорить много. Прежде всего, необходимо выделить основные характеристики:

• экономичность;
• большой период функционирования;
• разнообразие в сочетаниях цвета;
• исходные материалы доступны для потребителей.

Материалы для светильника

У ленты довольно высокая гибкость, за счет этого выполнить изделие можно в самом различном формате. Но при этом будут общие принципы в сборке для светильников любых моделей.

Прежде всего потребуется подготовить все материалы, которые будут участвовать в сборке. Это необходимое условие, чтобы конечный результат получился качественным и радовал хозяев жилища.

Подготовить необходимо будет такие материалы:

• непосредственно светодиодную ленту с необходимыми параметрами светодиодов;
• шурупы;
• алюминиевый уголок, который можно заменить пластиковым коробом;
• выключатель.

Также стоит позаботиться и об инструментах:

• дрели;
• карандаше с линейкой;
• электрическом лобзике;
• плоскогубцах.

Когда все требуемые материалы и инструменты готовы, можно приступать к самой сборке будущего изделия.

Процесс монтажа

Существует немалое число вариаций того, как можно сделать светильник с помощью светодиодной ленты.

Конкретный вариант будет определяться лишь тем, какой именно прибор хочется видеть в конечном счете. Они же представлены в следующих разновидностях:

• горизонтальный;
• вертикальный;
• с ножками.

Большинство этапов, которые потребуется исполнить в процессе сборки, не будут зависеть от вариации конечного прибора. Именно из-за этого они будут одинаковыми.

Сборка будет происходить поэтапно:

• прежде всего потребуется отмерить длину угла;
• затем просверливается требуемое отверстие в нем, благодаря нему изделие и будет закреплено на выбранной поверхности на шурупах;
• уголок нужно закрепить на выбранной территории;
• в место, где сделано отверстие, потребуется установить выключатель, также на месте, где имеется разрез, нужно припаять провода;
• ленту стоит обработать ацетоном, чтобы ее поверхность стала обезжиренной;
• к уголку крепится непосредственно сама лента.

Чтобы выполнить все гладко, лучше вначале приклеить слегка, а только убедившись, что все сделано ровно, разровнять ее по всей поверхности.

после этого потребуется подключить все провода, как правило, мощность для таких приборов выбирают в 12 В.

Таким образом, на выходе получится прибор освещения, который можно устанавливать горизонтально. Отличный вариант, чтобы установить подсветку на рабочую поверхность на кухне. Помимо этого, и в других комнатах такие светильники пользуются спросом, например в детской. Очень удобно размещать их на выделенных полках.

Как дополнительный источник света, вариант со светодиодным светильником является оптимальным. Поскольку его можно использовать в качестве подсветки и он не будет раздражать глаза. Причем выполнить его собственными силами не составит никакого труда.

Тонкости замены галогеновых ламп на светодиодные

Что важно учесть при замене галогеновых ламп на светодиодные:

1. Цоколь. Выбирать следует LED с таким же цоколем, что в оригинальной люстре.
2. Проблемой может быть низкое энергопотребление светодиодных сборок.  Отдельные модели электронных трансформаторов снабжены функцией автоматического отключения при малой нагрузке. С диодами люстра может мигать или не работать вообще. Решается удалением трансформатора с заменой на led драйвер.
3. Направленность света LED ламп. Угол распространения светового потока у галогенок 360°, у светодиодов — зависит от конструкции. Выбирайте модели с линзами широкого рассеивания, желательно с матированным рассеивателем, иначе получите неравномерное освещение.
4. Помните про конструкцию плафона при выборе светодиодных лампочек. Led лампа может не поместиться в прежнее посадочное место или будет выступать и выглядеть неэстетично.
5. Цветовая температура светодиодных ламп. Большинство LED светят холодным белым светом (4000К — 6000К) их нежелательно ставить в детские. Для гостиной или рабочего кабинета — отличный вариант.

Целью переоснащения люстр служит экономия электричества. Стоит понимать, что модернизация одного источника света окупится не раньше чем через два-три месяца (для комнат с постоянным использованием освещения). Эффективней провести перемонтаж сразу нескольких участков жилого помещения.

Выбирая полупроводниковые светильники не нужно экономить. Скупой платит дважды. Дешевое изделие, выпущенное неизвестным производителем чаще низкого качества и быстро приходит в негодность.

Изготовление небольших точечных светильников

При изготовлении такого светильника нужно учесть, что свет, исходящий от светодиода, ослепляет человека. Такие источники света лучше всего прятать в нишах или за потолочным плинтусом. Для создания светильника подходит только матовое стекло

Важно подобрать подходящий корпус, к которому будут крепиться светодиоды. С этой целью можно воспользоваться старой люминесцентной лампой или ненужной лампой накаливания

Пульт для регулирования

Для работы необходимы конденсаторы с маркировкой 400 нФ и 10 мкФ, первый служит для контроля силы тока, а второй, чтобы свет от светильника не мигал, а был равномерным. Также понадобится и резистор, работающий с сопротивлением 100 ОМ, который будет защищать систему от возможных перепадов напряжения. В качестве основы выбираем старую лампочку

Ее необходимо осторожно разобрать, не повредив при этом цоколь. Аккуратно очистить и обезжирить поверхность

Далее в цоколь помещают конденсаторы и резистор. После чего можно припаять выпрямитель, делать это надо также очень осторожно. Для изоляции хорошо подойдет монтажный клей, он заполнит пространство цоколя и надежно закрепит все детали светильника.

Общая схема подключения

На следующем этапе работы необходимо припаять плату к конденсатору. Надо постараться, чтобы платы были расположены равномерно, это обеспечит равномерное освещение во всех направлениях. Далее опять проводят изоляцию при помощи монтажного клея. Затем к любой плате припаивают резистор (100 Ом) и конденсатор и также изолируют все клеем. Полученный источник света можно вставить в люстру – получится очень красиво.

Собираем простую лампочку из светодиодов

Разберем другой способ создания светодиодного светильника. Люстра или настольная лампа нуждается в стандартном цоколе E14 или E27. Соответственно, схема и используемые диоды будут отличаться. Сейчас широко используются компактные люминесцентные лампы. Нам потребуется один перегоревший патрон, также изменим общий список материалов для сборки.

Понадобятся:

• перегоревший цоколь E27;
• драйвер RLD2-1;
• светодиоды НК6;
• кусок картона, но лучше — пластика;
• суперклей;
• электрическая проводка;
• а также ножницы, паяльник, плоскогубцы и другие инструменты.

Приступим к созданию самодельной лампы:

1. Сначала нужно разобрать старый светильник. В люминесцентных компактных лампах цоколь присоединяется к пластинке с трубками при помощи защелок. Если найти места с защелками и поддеть их отверткой, то цоколь отсоединится достаточно просто. При разборке нужно быть осторожным, чтобы не повредить трубки. Если они лопнут, то наружу попадут ядовитые вещества, содержащиеся в них. При вскрытии следите, чтобы электропроводка, ведущая к цоколю, осталась цела. Также не выбрасывайте содержимое цоколя.
2. Из верхней части с газоразрядными трубками нужно сделать пластинку, к которой будут крепиться светодиоды. Для этого отсоединяем трубки лампочки. В оставшейся пластинке находится 6 отверстий. Чтобы светодиоды надежно крепились в ней, нужно сделать пластмассовое или картонное «дно», которое также будет изолировать светодиоды.

   Использовать будем светодиоды НК6 (фото внизу). Их достоинство в том, что они многокристальные (по 6 кристаллов в диоде) с параллельным подключением. Из-за этого источник света получается достаточно ярким при минимальной мощности.

3. В крышке делаем по 2 отверстия для каждого светодиода. Прокалывайте отверстия аккуратно и равномерно, чтобы их расположение и задуманная схема соответствовали друг другу. При использовании в качестве «дна» куска пластмассы светодиоды будут крепиться довольно прочно, но в случае применения куска картона понадобится склеить основание со светодиодами с помощью суперклея или жидких гвоздей.
4. Так как лампочка будет применяться в сети с напряжением 220 вольт, то понадобится драйвер RLD2-1. К нему можно подсоединить 3 одноваттных диода. У нас же 6 светодиодов с мощностью 0,5 ватт каждый. Поэтому схема соединения будет состоять из двух последовательно соединенных частей, в каждой части располагается 3 параллельно подсоединенных светодиода.

   Вверху приведена схема, а в реальности вся конструкция выглядит так:

5. Перед сборкой нужно изолировать драйвер и плату друг от друга при помощи кусочка картона или пластика. Это позволит избежать короткого замыкания в будущем. Беспокоиться о перегреве не стоит, лампа практически не нагревается.
6. Осталось собрать конструкцию и проверить в деле.

Световой поток собранного светильника равняется 100–120 люменам. Благодаря чистому белому свету лампочка кажется существенно светлее. Этого хватит для освещения небольшого помещения (коридора, подсобки). Главным достоинством светодиодного источника света является низкое энергопотребление и мощность — всего 3 Ватта. Что в 10 раз меньше ламп накаливания и в 2–3 раза — люминесцентных. Работает она от обычного патрона с питанием 220 вольт.

Выбор типа светодиодов

Выбор типа светодиодов для своего светильника является ключевым этапом процесса создания. Некоторые светодиоды могут иметь различную яркость, цвет, напряжение и угол свечения.

Цвет светодиода

Существует несколько цветов светодиодов, включая белый, красный, зеленый, синий и др. Для освещения помещений наиболее подходят светодиоды белого цвета, но для декоративного освещения можно выбрать любой цвет.

Яркость светодиода

Яркость светодиода измеряется в люменах, и может варьироваться от нескольких до нескольких тысяч. Для обычного освещения помещения можно выбрать светодиоды с яркостью от 500 до 1000 люменов.

Напряжение светодиода

Различные светодиоды могут иметь различное напряжение, поэтому важно выбрать светодиоды с напряжением, совместимым с источником питания светильника. Часто используемые напряжения светодиодов — 3 В, 5 В и 12 В

Угол свечения

Угол свечения светодиода может варьироваться от 15 до 120 градусов. Узкий угол свечения позволяет сфокусировать свет на конкретном объекте, в то время как широкий угол свечения создает равномерное освещение в помещении.

Как сделать простую led-люстру из светодиодной ленты

Рассмотрим несложный в исполнении вариант — контур в виде квадрата. Габариты подбираются под размеры помещения. Такую люстру можно использовать не только как подсветку, но и в качестве основного освещения.

Для сборки понадобятся:

• лед-лента, работающая от 12 вольт (лучше со светодиодами, уложенными в 2 ряда — так будет ярче);
• блок питания для подключения к сети;
• П-образный алюминиевый профиль с пластиковой накладкой;
• кусочки текстолита (например, от ненужных плат);
• короткие винты;
• карандаш;
• отвёртка;
• паяльник.

Сначала собирается каркас. Профиль разделяют по размеру стороны квадрата (понадобится 4 одинаковых части), запиливают концы под 45°. Вырезают текстолит буквой «Г». Толщина должна быть такой, чтобы кусочки входили в углы рамы. Собираются квадраты на винтах.

Диодную ленту нарезают по размеру. Снимают защитный слой и приклеивают внутрь корпуса. Припаивают провода или используют специальные коннекторы для соединения. Для квадратной конструкции потребуются угловые.

Концы вытаскивают наружу и подсоединяют к адаптеру, который преобразовывает переменный ток 220В в постоянный 12В. Блок питания обычно прячут в нише, над шкафом или в другом неприметном месте. Длину провода подбирают с учётом расстояния от этой точки до светильника.

Пластиковую накладку подрезают, соблюдая угол в 45°. Вставляют в раму. Люстра готова.

Изготовление драйвера светодиодов на 220В своими руками

Для изготовления самодельного драйвера своими руками потребуются радиодетали для создания трех взаимодействующих сегментов:

1. Делитель напряжения, основанный на емкостном сопротивлении.
2. Мост из диодов.
3. Стабилизатор.

Кроме того, понадобятся следующие инструменты, приборы и расходники:

1. Паяльная станция мощностью около 30 Вт.
2. Нейтральный флюс.
3. Припой оловянно-свинцового состава.
4. Пассатижи для загиба выводов.
5. Кусачки для отреза проводки.
6. Многожильные медные проводники в изоляции сечением от 0,35 до 1 мм2.
7. Прибор для контрольного измерения (мультиметр).
8. Изолента/трубка термоусадочная.
9. Монтажная макетная плата на базе текстолита.

Инструкция по сборке драйвера своими руками

Инструкция по изготовлению своими руками драйвера светодиода с питанием от 220 В включает следующие действия:

1. Подготавливается макетная плата необходимого размера.
2. Сначала припаиваются крупные компоненты цепи.
3. Затем поочередно в соответствии со схемой монтируются мелкие элементы – резисторы, диоды, конденсаторы.
4. В последнюю очередь устанавливаются транзисторы и переменный резистор.
5. Распределение компонентов должно быть таким, чтобы расстояние между ними было как можно меньше.
6. Соединение диодов происходит с учетом полярности (для транзисторов – по распиновке).
7. По завершении сборки схему нужно подключить и провести замеры мультиметром.

Создание драйвера для светильника из светодиодов для подключения их к питанию на 220 В доступно своими руками любому желающему, имеющему опыт работы с радиокомпонентами. В ходе сборки не потребуется особых оборудования и материалов – все инструменты и детали можно приобрести в специализированных магазинах. К тому же, при правильном подходе и качественных составляющих собранная схема обеспечит стабильность и долговечность прибору освещения не хуже покупного аналога.

Схема

Предложенная ниже схема драйвера представляет собой совокупность трех последовательно взаимодействующих между собой каскадов:

1. Первая область отвечает за понижение амплитуды напряжения. В основе лежит емкостный керамический конденсатор (500 вольт) с резистором для самозарядки первого. Его номинал может варьироваться в широких пределах – от 100 до 1000 кОм и от 500 до 1000 мВт. Принцип действия его основан на том, что он пропускает ток до полной зарядки обкладок. При емкости в 0,3 мкФ это время составит всего десятую часть период полуволны 220 В – то есть всего 1/10 поступающего напряжения.
2. Второй сегмент выполняет роль выпрямления тока из переменного в постоянный. Это цепь диодных полярно соединенных элементов. В данной цепи на выходе его номинал составит порядка 24 В (с учетом деления в предыдущем блоке).
3. Заключительный элемент сглаживает и стабилизирует электроток. Для цели сглаживания применяется параллельно подключенный конденсатор электролитической модификации (емкость определяется мощностью нагрузки). Стабилизатором напряжения в предложенной схеме выступает модуль L7812.

Конденсатор в сочетании с диодным мостиком выполняет задачу делителя напряжения, поэтому если входное напряжение будет меняться, соответственно иное значение его получится и на выходе.

Компоненты

Для сборки своими руками предложенной выше схемы драйвера для светодиодов, питание которых осуществляется от 220В, потребуется следующий набор радиокомпонентов:

1. Светодиоды 12 штук с параметрами – 3,3 вольта 1 ватт (для сборки своими руками лэд-лампы питанием от 220 В).
2. Конденсатор керамического типа – 0,3 мкФ, 500 вольт – 1 штука.
3. Резисторный модуль – от 0,5 до 1 Ом и 0,5-1 Вт – 1 экземпляр.
4. Четыре диода по 100 В каждый.
5. Пара конденсаторов электролитического типа на 16 вольт 100 и 330 мкФ.
6. 12-вольтовый стабилизатор напряжения модели L7812, либо его аналог.

Вариант драйвера без стабилизатора тока

Рассмотрим схему подключения драйвера без блока стабилизатора. Как известно, отсутствие трансформатора в подобном приборе приводит к пульсации напряжения и, соответственно, яркости свечения светодиодов. Лишь частично эту проблему устраняет идущий после диодного мостика конденсатор. Однако пульсировать амплитуда все же будет – в рамках 2-3 вольт.

Вариант со стабилизатором на 12 вольт решают эту задачу полностью, поэтому и смонтированный своими руками такой драйвер по степени пульсации амплитуды напряжения не будет уступать покупным дорогим аналогам.

Подготовка материалов и деталей

Благодаря высокой гибкости светодиодной ленты, конструкции светильников могут изготавливаться в самых разных вариантах. Тем не менее, все они подчиняются единым принципам, используемым в процессе изготовления и сборки, независимо от конфигурации светильника.

Рекомендуется еще до начала сборки запастись необходимыми материалами, деталями и инструментом. В противном случае, в процессе работы возникнет ненужная спешка, начнутся срочные поиски недостающего, что может привести к потере качества готового светильника, а сама сборка затянется на неопределенное время. В первую очередь нужно приобрести светодиодную ленту, с заранее известными параметрами и техническими характеристиками. Лучше всего подходит полоса шириной 8 мм. Также, понадобится алюминиевый уголок, вместо которого допускается использование пластикового короба для электромонтажа. Размеры уголка составляют 10х10 мм, а длина – 1,5 м. Все крепления и сборка выполняются с помощью шурупов. Включение и выключение светильника происходит с помощью малогабаритного выключателя.

В более продвинутых конструкциях используются блок питания, контроллер, и пульт управления. Такое изделие получается более дорогим, однако оно значительно надежнее в работе. В перечень инструментов входит электродрель, электролобзик, плоскогубцы, линейка и карандаш. После того как все необходимое подготовлено, можно приступать к процессу сборки.

Приступаем к работе — пошаговая инструкция по изготовлению

При монтаже любой конструкции, сделанной на основе гибкой платы со светодиодами, учитывайте такие особенности:

• источник питания должен находиться как можно ближе к полосе, чтобы избежать потери яркости из-за слишком длинных соединительных проводов;
• если конструкция, на которую крепится световая полоса, сделана из металла, то соединения необходимо изолировать от основания, чтобы избежать замыканий.

Конструкция светодиодной люстры из дерева

Для изготовления светильника из гибкой ленты со светодиодами потребуются такие материалы:

• две доски 100х20 длиной по 1500;
• четыре бруска 40х20 мм, длиной по 1600 мм.;
• 8 саморезов диаметром 3,5 мм и 16 диаметром 2,5 мм, длиной 40 мм;
• 8 финишных гвоздей длиной 20 мм;
• матовое стекло размером 700 на 700 мм;
• шуруп полукольцо — 8 штук;
• гибкая осветительная плата и блок питания к ней.

Кроме этого, для построения люстры из дерева потребуются такие инструменты: ножовка, электрическая дрель, набор отвёрток, стамеска, сверло диаметром 4 мм.

Пошаговая инструкция по изготовлению:

• От доски 100х20 отпиливаем ножовкой два куска длиной 705 мм. От другой — два бруска длиной 745 мм.
• Сбиваем короб. Проверяем внутренний размер короба, он должен быть 705 на 705 мм.

Короб

От доски 100х20 отпиливаем два куска длиной по 845 мм каждый. Наносим две разметочные линии на расстоянии 40 и 80 миллиметров от края доски. Делаем по ним пропилы на глубину 10 мм и стамеской удаляем древесину между ними. У нас получились заготовки для соединения в полдерева.

Заготовки

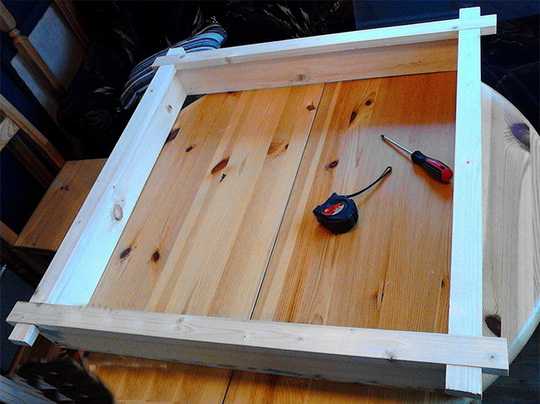

Собираем рамку и кладём её на короб. Крепим получившуюся конструкцию двумя саморезами с каждой стороны.

Делаем сруб

Измеряем внутренний размер рамки;

Внутренний размер сруба

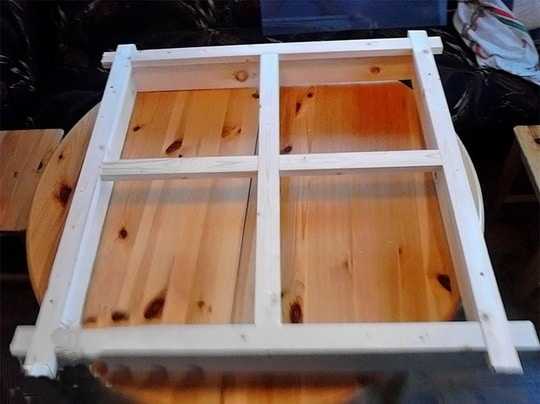

по полученным размерам изготавливаем два бруска и соединяем их по центру в полдерева;

Соединяем бруски

устанавливаем получившуюся конструкцию;

Монтируем конструкцию

прибиваем гвоздями декоративные уголки на большой короб;

Устанавливаем декоративные уголки

переворачиваем получившуюся конструкцию и устанавливаем матовое стекло; фиксируем его бруском, который монтируем посередине короба; после монтируем блок питания и светодиодную ленту;

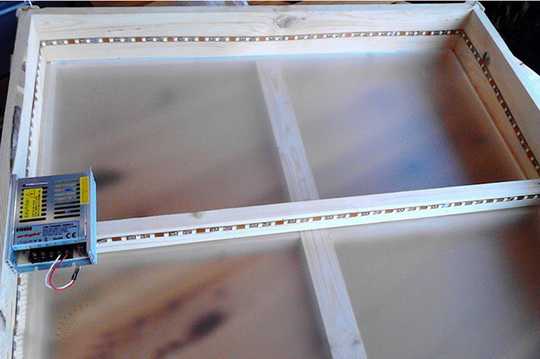

Устанавливаем матовое стекло, блок питания и светодиодную ленту

вставляем подвесные крючки;

Устанавливаем подвесные крючки

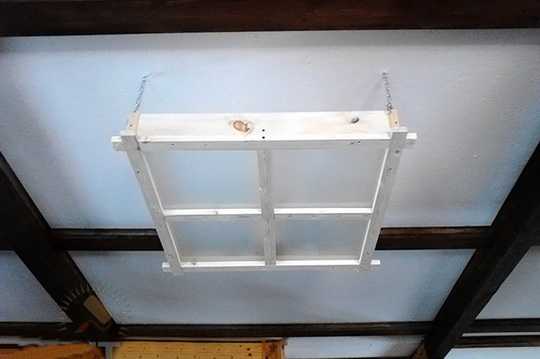

такие же крючки крепим к потолку;

Устанавливаем подвесные крючки на потолок

монтируем люстру на потолок;

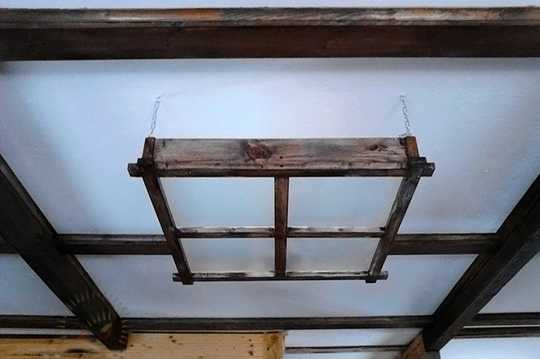

красим деревянные части конструкции;

Красим люстру

подключаем люстру к электрической сети и включаем её.

Подключаем люстру

Ещё идеи для самоделок

Существует ещё много идей, как сделать светильник из светодиодной ленты. Например, можно сделать люстру, используя старый каркас от люминесцентного осветительного прибора. Для изготовления каркаса также подойдёт металлический профиль. Красиво выглядит источник света со светодиодом, смонтированный на подвесном потолке по периметру.

Использование светодиодной ленты на подвесном потолке

Классика формы

Наиболее удобной конструкцией, которая в принципе уже многие годы остается неизменной для фонариков, является конструкция, содержащая в себе:

• цилиндрический корпус с такими же по форме батарейками;
• рефлектор с лампочкой с одного конца корпуса;
• съемную крышку с другого конца корпуса.

И эту конструкцию можно получить, используя ненужные предметы обихода. Если изготовить фонарь своими руками, красоты форм как у промышленного образца, конечно же, не будет. Но он будет функциональным и от работающей самоделки будет получено много положительных эмоций.

Итак, основной проблемой, которую на первый взгляд сложно решить, является рефлектор. Но это только кажется сложным. На самом деле нас окружает много предметов, которые могут стать заготовкой для целого ряда отражателей разных размеров. Это обычные пластиковые бутылки. Их внутренняя поверхность вблизи горлышка по форме весьма близка к той, которую имеет отражатель, сделанный на заводе. А крышка словно создана для крепления в ней светодиода, который сегодня является наилучшим источником света. Он ярче и экономичней миниатюрной лампочки.

Как происходит крепление к потолку: монтаж

Во время монтажа пользуются такими инструментами:

1. Клеммники.
2. Пассатижи.
3. Строительный нож.
4. Отвёртка.
5. Кабель с достаточной длиной.
6. Распределительные коробы.
7. Дрель.

Установка ЛЕД ламп: схема включения

Любое количество встроенных светильников с лампами предполагает применение негорючего кабеля ВВГ нг 2*1,5. Допустим вариант 3*1,5. Проводка с заземлением требует применения трёхжильного провода.

При использовании схем важно запомнить, что за чем идёт

Необходимый инструмент для включения в сеть

Распределительные коробки, провода и гофра – основные приспособления, которые применяются во время монтажа в таких ситуациях. Расположение и конфигурацию каждого светильника продумывают ещё на этапе проектирования.

Выбор провода

Стандартно рекомендуют для всех отрезков выбирать исключительно медную продукцию. Лучше пропаять и изолировать изделия, если на них встречаются скрутки первоначально

К каждому из светильников важно подвести отдельный гибкий провод. Медные гильзы или специальный «клеммник» помогают соединить элементы вместе. В последнем случае потом для изоляции используют ленту

В последнем случае потом для изоляции используют ленту.

Разметка и прокладка кабеля

На этом этапе тоже нужно выполнить несколько действий.

Планирование общего пространства.

Потолки на нескольких уровнях предполагают выделение освещения по отдельным контурам. Для каждого из них управление организуется отдельным выключателем на 220 В. Надо заранее точно проработать монтажную схему.

Протяжка кабелей, их закрепление.

Для крепления рекомендуют выбирать металлические профили. Конструкция увеличивает надёжность благодаря стяжкам из пластмассы. Специальные петли формируют на местах, где крепятся световые точки. Их легко зацепить, достать через отверстия на потолке. Небольшое провисание таких компонентов вполне допустимо.

После монтажа потолочной поверхности схема крепления должна приобретать окончательный вид. По центру панелей лучше располагать светильники, когда речь идёт об алюминии, пластике. Дрель и специальная насадка под названием «коронка» помогут создать подходящие отверстия.

Проектирование светодиодного освещения ↑

Такой важный аспект, как проектирование, лучше доверить профессионалам. И не только потому, что это их хлеб насущный, а потому, что придется столкнуться с рядом сложностей. Проект электропроводки и освещения дома или квартиры менять не требуется, потому что нагрузка на сеть не увеличится, а уменьшится. Сложность проектирования светодиодного освещения связана с техническими и оптическими характеристиками светодиодов. Например, светоотражение, угол излучения света, рабочая температура, световой поток – крайне важны, а такие нюансы, как цвет стен и потолка, могут кардинально повлиять на комфортность освещения.

Идеи для вдохновения

Интересные потолочные светильники получаются из дерева — например, собранные из грубых необработанных балок. Также используют фанеру, в которой можно вырезать различные узоры и изображения, рейки, собранные в конструкции разной формы и т. п.

Многообразие вариантов даёт использование бумаги, белой или цветной. Хорошо смотрятся простые фигуры — сфера, цилиндр. Более изысканный вариант — собрать корпус диодной люстры с помощью оригами (шар кусудама, конструкции из соединённых цветов, бутонов и т. д.).

Абажур также делают из деревянных обручей, обтянутых тканью. Материал подбирают под интерьер. Подойдут и остатки от занавесок. Более оригинальная идея — использовать перья, расположив в форме сферы.

Часто собирают корпус из металлических трубок или уголков. Их легко соединить в квадратные или прямоугольные конструкции. Используют и другие подручные материалы. Главное — чтобы они подходили к стилистике интерьера.

Как сделать светильник из светодиодной ленты своими руками?

15.02.2018

Довольно часто в помещениях можно увидеть освещение со светодиодами. Связано это с тем, что светодиоды обладают отличными характеристиками в вопросе освещения, а также являются энергосберегающими в своем роде.

В настоящее время большой популярностью пользуется светильник из светодиодной ленты, выполненный своими руками.

Стоимость таких приборов в готовом виде довольно высока, поэтому некоторые потребители желают самостоятельно выполнить такое изделие.

Лента светодиодная

Лента со светодиодами выглядит как прорезиненная плата. При этом она довольно гибкая. Здесь же и размещены светодиоды. Благодаря удобству конструкции не составит никакого труда выполнить светильник из светодиодной ленты своими руками. Затем устанавливать готовое изделие можно в любом месте.

Лента устроена таким образом, что есть возможность делить ее на кусочки требуемого размера. Помимо этого, полоса имеет самоклеящуюся прослойку, за счет чего устанавливать ее можно в любом месте.

Производители предлагают различные варианты в вопросе установки светодиодов, отличаться они будут направленностью и мощностью светового потока.

Самодельный светильник из светодиодной ленты можно выполнить из разного формата

Важно лишь придерживаться рекомендаций относительно сборки, учитывая особенности ленты

Следует знать, что такие лампы выступают, как правило, дополнительными источниками освещения. В виде основного же необходим несколько иной формат люстры. Светодиоды отлично подойдут для подсветки шкафчиков, рабочего стола и подобных элементов мебели.

Ленты из светодиодов с разнящимися характеристиками могут быть применены практически везде, где есть потребность в искусственном освещении. О преимуществах светодиодов перед обычной лампой можно говорить много. Прежде всего, необходимо выделить основные характеристики:

• экономичность;
• большой период функционирования;
• разнообразие в сочетаниях цвета;
• исходные материалы доступны для потребителей.

Материалы для светильника

У ленты довольно высокая гибкость, за счет этого выполнить изделие можно в самом различном формате. Но при этом будут общие принципы в сборке для светильников любых моделей.

Прежде всего потребуется подготовить все материалы, которые будут участвовать в сборке. Это необходимое условие, чтобы конечный результат получился качественным и радовал хозяев жилища.

Подготовить необходимо будет такие материалы:

• непосредственно светодиодную ленту с необходимыми параметрами светодиодов;
• шурупы;
• алюминиевый уголок, который можно заменить пластиковым коробом;
• выключатель.

Также стоит позаботиться и об инструментах:

• дрели;
• карандаше с линейкой;
• электрическом лобзике;
• плоскогубцах.

Когда все требуемые материалы и инструменты готовы, можно приступать к самой сборке будущего изделия.

Процесс монтажа

Существует немалое число вариаций того, как можно сделать светильник с помощью светодиодной ленты.

Конкретный вариант будет определяться лишь тем, какой именно прибор хочется видеть в конечном счете. Они же представлены в следующих разновидностях:

• горизонтальный;
• вертикальный;
• с ножками.

Большинство этапов, которые потребуется исполнить в процессе сборки, не будут зависеть от вариации конечного прибора. Именно из-за этого они будут одинаковыми.

Сборка будет происходить поэтапно:

• прежде всего потребуется отмерить длину угла;
• затем просверливается требуемое отверстие в нем, благодаря нему изделие и будет закреплено на выбранной поверхности на шурупах;
• уголок нужно закрепить на выбранной территории;
• в место, где сделано отверстие, потребуется установить выключатель, также на месте, где имеется разрез, нужно припаять провода;
• ленту стоит обработать ацетоном, чтобы ее поверхность стала обезжиренной;
• к уголку крепится непосредственно сама лента.

Чтобы выполнить все гладко, лучше вначале приклеить слегка, а только убедившись, что все сделано ровно, разровнять ее по всей поверхности.

после этого потребуется подключить все провода, как правило, мощность для таких приборов выбирают в 12 В.

Таким образом, на выходе получится прибор освещения, который можно устанавливать горизонтально. Отличный вариант, чтобы установить подсветку на рабочую поверхность на кухне. Помимо этого, и в других комнатах такие светильники пользуются спросом, например в детской. Очень удобно размещать их на выделенных полках.

Как дополнительный источник света, вариант со светодиодным светильником является оптимальным. Поскольку его можно использовать в качестве подсветки и он не будет раздражать глаза. Причем выполнить его собственными силами не составит никакого труда.

Основные выводы

Изготовление светильника представляет собой процесс сборки корпуса или несущей системы и прикрепления на нее светодиодной ленты с блоком питания. Единственным требованием становится возможность отведения тепла, особенно важная при использовании мощных светодиодов. В остальном никаких принципиальных ограничений не имеется, возможны любые дизайнерские разработки. Недостатком подобных изделий многие считают возможность видеть свечение элементов, которые обычно работают в скрытых от прямого взгляда нишах. Однако, такой способ размещения можно считать особенностью светильника, дизайнерским решением.

Предыдущая

СветодиодыКак устроен и работает светодиод

Следующая

СветодиодыКак проверять исправность светодиодов мультиметром
