Освещение в гараже: обустраиваем своими руками

Типы освещения гаражного помещения

Зоны освещения в гараже

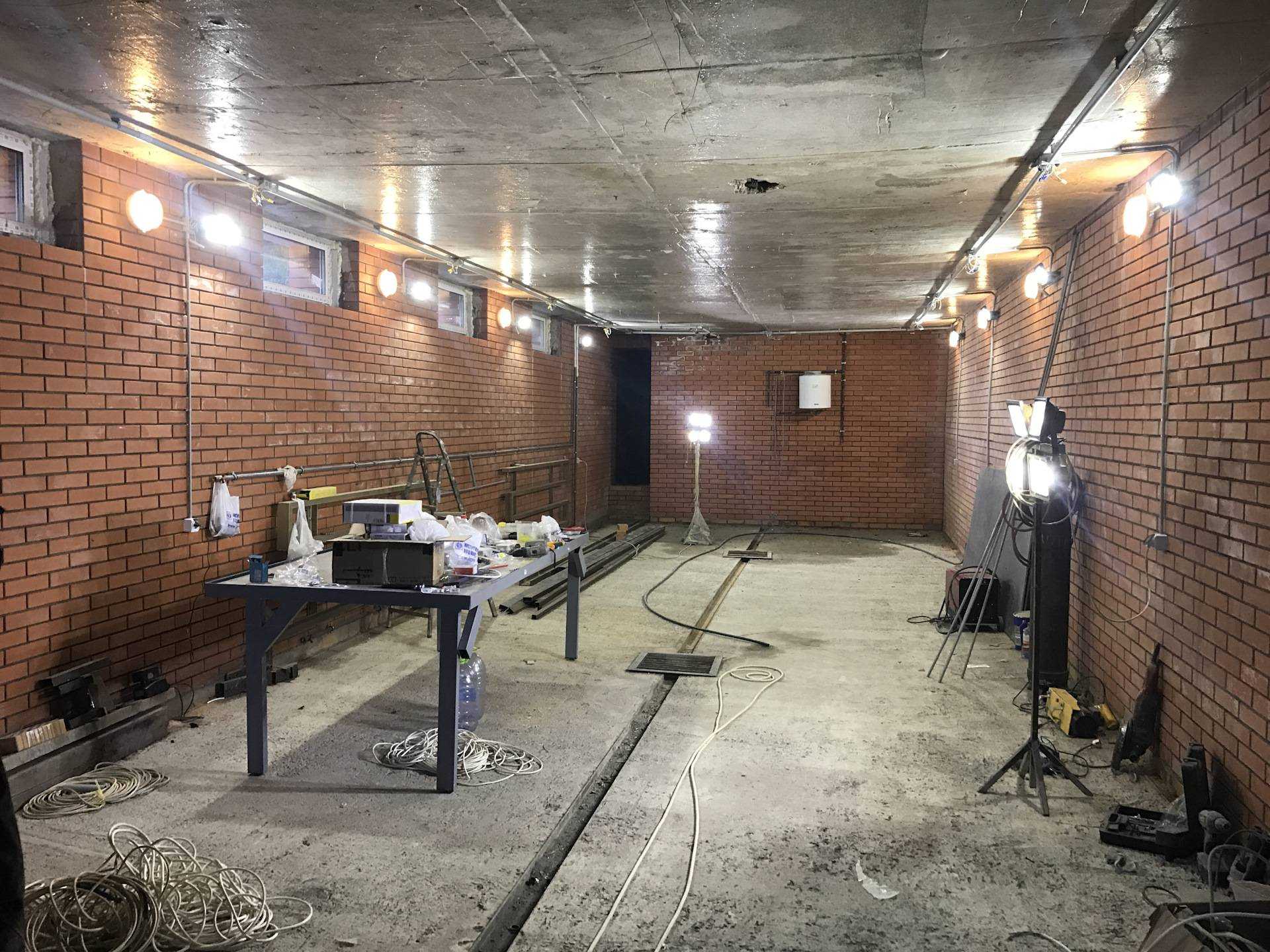

В гараже, как и в других помещениях, используется несколько типов освещения по расположению осветительных приборов — общее и зональное, а также стационарное и мобильное (переносное). Лучшим вариантом организации системы освещения будет комбинированный вариант, то есть правильное использование и размещение разных светильников в различных областях гаража.

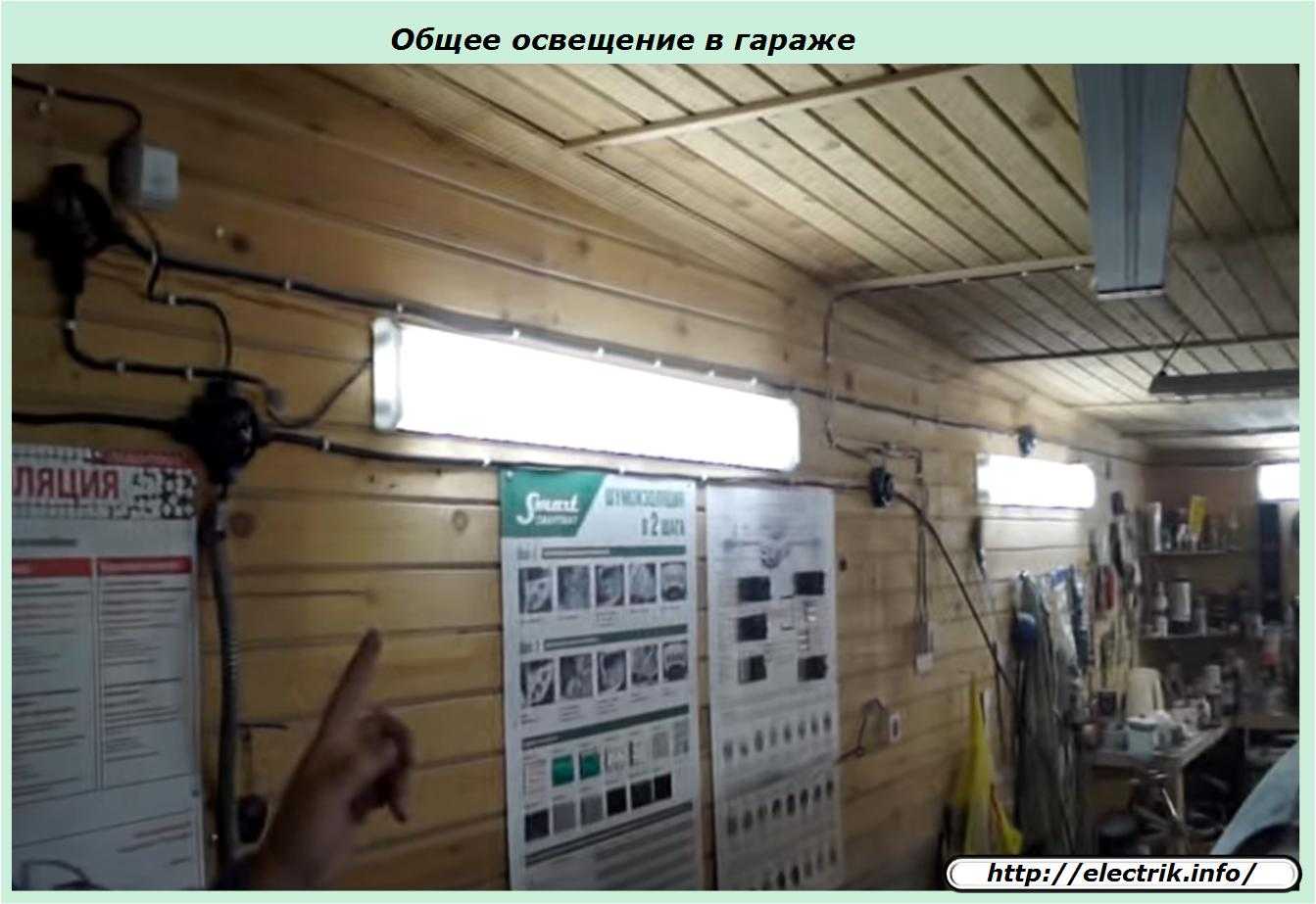

• Общее освещение. В эту категорию можно включить приборы, расположенные на потолочной поверхности или же встроенные в нее, а также закрепленные на стенах. Светильники, входящие в эту группу, дают основной световой поток. В качестве общего освещения могут быть использованы привычные лампы накаливания или люминесцентные элементы, заключенные в защитные плафоны. Кроме них, для этой цели подойдут и экономные светодиодные лампы, которые могут быть встроены в потолочную поверхность или же установлены в настенных светильниках.
• Зональное или локальное освещение — это расположение приборов, световой поток от которых будет направлен на конкретную область.

Освещение рабочего стола в гараже.

Например, к этой категории относится подсветка рабочего стола, стендов или полок для размещения на них инструментов, освещение в смотровой яме.

— Для зонального освещения хорошо подойдут светодиодные приборы, которые могут давать теплый желтый или холодный белый свет.

— Для подсветки стола лучше выбирать белый, установив светильники над столом таким образом, чтобы световой поток падал на столешницу.

Стационарное освещение состоит из приборов, постоянно закрепленных в конкретном месте. Сюда можно отнести источники света как общего, так и зонального размещения.

Гаражный светодиодный прожектор.

Переносные осветительные приборы. В эту категорию входят светильники, которые при необходимости можно переставлять в требуемую область помещения — это настольные лампы и прожекторы. Они особо необходимы в условиях гаража, например, для освещения различных участков автомобиля при его ремонте.

Чтобы добиться эффективности в освещении гаража, рекомендуется сделать его многоуровневым:

• Верхний первый уровень — это потолок.
• Вторая линия размещения — высота от пола 1800 мм.
• Третий рабочий уровень — примерно 750 мм от пола.
• Четвертая линия размещения приборов освещения — 400 мм от поверхности пола.

Свет в смотровой яме

Организация освещения в смотровой яме имеет свои особенности с учетом существующих условий. Критерии, которые должны быть соблюдены при разработке и монтаже осветительной системы этой области гаража, выглядят следующим образом:

Освещение смотровой ямы требует особого подхода

• Система освещения смотровой ямы в целях обеспечения безопасности должна обустраиваться с применением приборов пониженного напряжения питания. То есть потребуется трансформатор, который обычно размещается  в общем распределительном щите или для него выделяется отдельный модуль. Для этой области гаража могут быть использованы светодиодные лампы на 12 В или лампы накаливания в 36 В.
• Широко применяются переносные осветительные приборы, работающие от аккумулятора автомобиля, отличающиеся безопасностью эксплуатации. В качестве мобильного светильника может быть использован один из прожекторов, налобные фонарики и т.п.
• Все светильники должны быть оснащены защитными плафонами.
• В смотровой яме запрещено устанавливать розетки и выключатели — они должны быть вынесены на гаражные стены или располагаться в щитке. Данный запрет обосновывается тем, что, жидкость, случайно пролитая в гараже, может попасть в эти приборы, если они располагаются ниже уровня пола, а это приведет к короткому замыканию.
• Проводка электрического кабеля от щитка в яму должна быть скрыта и проходить через специальный кабель-канал, обеспечивающий ей защиту от влаги и случайных повреждений.
• Для светильников, монтируемых на стенах ямы, обустраиваются ниши, выполняющие сразу две функции — защитную от механических воздействий и отражающую свет. Чтобы ниша усиливала яркость лампы, ее стенки рекомендуется окрасить в белый цвет.
• Ниши в стенах обустраиваются примерно на уровне плеча или же чуть ниже этого уровня.
• Светильники, установленные в условиях ямы, должны быть оснащены заземлением.

Схемы и расположение потребителей

Как рассчитать количество

Стандартная формула для расчета освещения выглядит следующим образом:

P = (p × S)/n, где:

• P — освещенность помещения;
• p — мощность светового потока на 1м2;
• S — площадь помещения;
• n — количество светильников.

Этот метод расчета не всегда годится, поскольку не всегда заранее известно количество светильников. Чаще используют более простой метод, рассчитывая по мощности. На каждый м2 должно приходиться 4 Вт общего светодиодного освещения. Если площадь гаража умножить на это значение, получится общая мощность ламп. По ней легко найти количество или параметры светильников (смотря что интересует). Например, для гаража площадью 24 м2 (типовой бокс для хранения автомобиля) потребуется общая мощность 96 Вт. Остается только разделить это число на количество светильников (или на мощность единицы, если надо найти количество ламп).

Освещение в гараже своими руками: тонкости монтажа

На начальном этапе нужно подготовить инструменты:

• отвертки с крестообразной и плоской битой;
• плоскогубцы;
• гофрированные трубки или кабель-каналы, если проводка будет открытой;
• штроборез, болгарку или перфоратор для подготовки гнезд под розетки и штроб, если кабель будет скрыт в стене;
• индикатор напряжения;
• монтажный инструмент для установки кабеля;
• нож для зачистки контактов.

Для открытой прокладки и устройства освещения понадобятся:

• кабели соответствующих сечений;
• распределительный щит для подключения;
• понижающий трансформатор;
• автоматика для освещения и розеток, стабилизаторы напряжения;
• коробки, розетки, выключатели;
• светильники и крепеж для них;
• изоляционные материалы.

Для освещения смотровой ямы и мощного оборудования нужны отдельные автоматы срабатывания. Если подключение производится не от домовой сети, дополнительно устанавливается прибор учета (счетчик). Заземление изготавливают из прутков арматуры, металлических уголков или труб, соединяя контур с заземляющей шиной стальной полосой толщиной не менее 4 мм.

Разметка

На стенах и потолках отмечается расположение коробок, выключателей, светильников и розеток. Провести вертикальные линии, соединить их горизонтальными отрезками под прямым углом.

Можно проверить, насколько комфортно будут расположены лампы и выключатели. Для этого загнать машину в гараж и определить, как освещается нужный участок.

Подготовка трассы

Установить распределительные коробки. При открытой прокладке удобно использовать фурнитуру для наружного монтажа. Для нее не нужно штробить каналы, достаточно закрепить ее на поверхности крепежом, подходящим для конкретного материала стены.

Прокладка кабеля

Смонтировать нижнее основание кабель-канала на стене и потолке в соответствии с разметкой. Вложить провода в углубление, закрыть крышкой.

Если используется неразъемная гофра, сначала нужно продеть отрезки кабеля через трубу. Для этого применяется кондуктор — специальная тонкая проволока внутри гофры. Один ее конец прикручивается к проводнику, второй — к какому-либо якорю, например, саморезу в стене или ручке двери. При натяжении проволоки кабель постепенно проходит сквозь отверстие. После этого можно крепить гофру к стене с помощью дюбель-хомутов.

Подключение светильников

Концы жил кабелей зачищаются и в соответствии с фазой соединяются с проводами в распределительной коробке и в выключателе. Между собой контакты крепятся самостопорящимися болтами или сваркой и изолируются с помощью пластиковых колпачков или нескольких слоев изоленты.

Установка щитка

В распределительном щите содержатся все узлы управления, устройства защиты проводки и человека от поражения током. Щиты бывают внутренние и наружные, металлические или пластиковые.

Чтобы правильно собрать щиток:

• все мощные потребители должны иметь отдельную линию с защитным прибором;
• потребители разделяются на группы — розетки, освещение, оборудование, влажные помещения;
• сборку проводить на столе в чистом сухом помещении;
• сечение кабеля должно быть одинаковым на всем протяжении ветки, а автомат подобран в соответствии с его токовой характеристикой;
• размеры щита должны соответствовать количеству модулей плюс небольшой запас;
• все узлы устанавливаются на металлическую DIN-рейку, ее можно купить и отрезать нужную длину;
• модули необходимо правильно сориентировать — защелка на задней стороне корпуса всегда находится внизу прибора, а при включенном положении рычаг показывает наверх, при выключенным — вниз;
• входной провод подключается только сверху, выход на приборы потребления — только снизу;
• ноль подключается к нулевой шине, фаза — к верхней клемме.

Щиток для гаража монтируется гораздо проще, чем в жилом доме. Тем не менее если нет опыта и уверенности в правильной сборке, лучше обратиться к специалисту.

Размещение солнечных батарей

В последнее время большой популярностью среди населения пользуются солнечные батареи, которые являются экологически безопасным, чистым источником электроэнергии. Солнечные панели активно устанавливают владельцы дач, загородных домов, а также люди, проживающие в квартирах. Благодаря применению солнечных панелей, пользователь может не только сэкономить на использовании электроэнергии, но еще обеспечить помещение автономным источником питания.

Именно по этой причине, некоторые владельцы гаражей, когда нет возможности подключиться к электросети, устанавливают солнечные панели, которые являются автономным источником энергии и прекрасно подходят для создания качественного освещения внутри помещения. Однако, несмотря на свою постоянно возрастающую популярность, у солнечных батарей есть и некоторые недостатки:

• высокая стоимость;
• сложность подключения (далеко не каждый пользователь сумеет самостоятельно, без помощи специалистов, корректно подключить осветительные устройства и солнечные панели к специальным накопительным приборам);
• сложность установки.

Однако, несмотря на высокую стоимость, солнечные батареи являются качественным и надежным источником энергии, благодаря применению которого можно обеспечить продолжительную автономную работу осветительных приборов. Кроме того, излишки выработанной такими панелями электроэнергии, пользователь может продавать государству (если есть возможность подключения к электросети).

Солнечные батареи позволяют использовать для одновременной работы нескольких светильников на 12 В. Кроме того, купив к панелям специальный инвертер либо преобразователь, можно получить напряжение в 220 В.

Почему выбирают диоды

Расчет

Считается, что для комфортной работы в гараже от лампы накаливания требуется светоотдача не менее 15 Вт на 1 м2. Если учесть, что светодиодный аналог потребляет в 7-9 раз меньше энергии, то для расчета можно принять значение 2 Вт на 1 м2. Значит, чтобы осветить площадь 15 м2 потребуется три светодиодных лампочки по 10 Вт каждая. Кроме этого должен быть переносной или стационарный LED‑фонарь для освещения в гараже рабочего места с потреблением около 7-10 Вт.

В интернете есть много информации о том, что в осветительной сети +12 В протекают большие токи, что сказывается на яркости свечения. Действительно, с увеличением тока возрастает падение напряжения в проводах, они нагреваются и, как следствие, падает КПД всей системы.

Простой пример. Каждые три последовательно включенных светодиодных чипа имеют свой ограничительный резистор. Его номинал зависит от типа установленных светоизлучающих диодов и может достигать 470 Ом в лентах на светодиодах SMD 5050. Удельное сопротивление медного провода сечением 1,5 мм2 не превышает 1 Ом на длине 50 метров (ρ=0,0175 Ом*мм2/м). Поэтому потери в проводах составят не более 1% и никаким образом не повлияют на качество освещения гаража.

Расчет

Считается, что для комфортной работы в гараже от лампы накаливания требуется светоотдача не менее 15 Вт на 1 м2. Если учесть, что светодиодный аналог потребляет в 7-9 раз меньше энергии, то для расчета можно принять значение 2 Вт на 1 м2. Значит, чтобы осветить площадь 15 м2 потребуется три светодиодных лампочки по 10 Вт каждая. Кроме этого должен быть переносной или стационарный LED‑фонарь для освещения в гараже рабочего места с потреблением около 7-10 Вт.

В интернете есть много информации о том, что в осветительной сети +12 В протекают большие токи, что сказывается на яркости свечения. Действительно, с увеличением тока возрастает падение напряжения в проводах, они нагреваются и, как следствие, падает КПД всей системы.

Простой пример. Каждые три последовательно включенных светодиодных чипа имеют свой ограничительный резистор. Его номинал зависит от типа установленных светоизлучающих диодов и может достигать 470 Ом в лентах на светодиодах SMD 5050. Удельное сопротивление медного провода сечением 1,5 мм2 не превышает 1 Ом на длине 50 метров (ρ=0,0175 Ом*мм2/м). Поэтому потери в проводах составят не более 1% и никаким образом не повлияют на качество освещения гаража.

Освещение гаража своими руками: организация

Типы ламп для гаража

Самые популярные светильники для гаражной ямы

Отзывы на форумах показывают, что самые популярные светильники для освещения ремонтной ямы — лампы дневного света, вкрученные в корпус с герметичной крышкой. Так лампа защищена от пыли и влаги. Для того, чтобы исключить повреждение корпуса осветительного прибора, на светильник крепится защитная решетка. Обычно эти лампы крепятся на стенах смотровой ямы гаража самостоятельно.

Последнее время увеличилось количество положительных отзывов о LED светильниках для освещения ремонтной ямы. Они безопасны, так как на них подается низкое напряжение. Кроме того, они яркие и потребляют мало энергии.

Другие полезные модели — переноски со светодиодной лампочкой. Длина электрического кабеля такой лампы по правилам безопасности — не менее четырех метров. Обычно переноска вешается на крючок, который не должен сильно выпирать из стены, чтобы не порвать куртку или не поцарапать кожу.

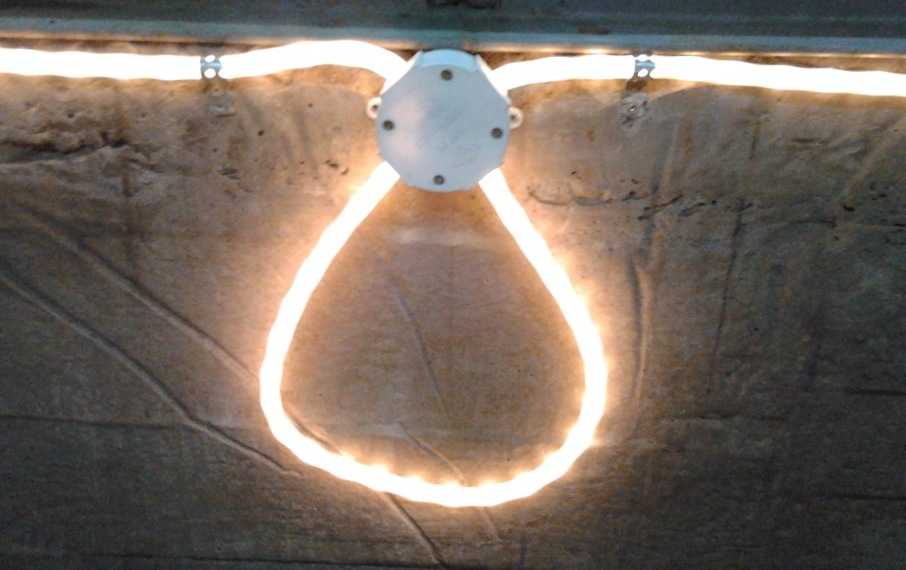

На форумах встречаются и совсем экзотичные варианты со светодиодами, например, использование в смотровой яме светодиодной ленты.

Кстати, налобные фонарики, о которых было сказано выше, часто используются автолюбителями

Выбирая такой прибор, необходимо обратить внимание на следующие характеристики:

• расположение светодиодов — главное, чтобы они не очень сильно увеличивали конструкцию фонаря;
• лучше выбирать фонарик с одним, но ярким светодиодом;
• количество светодиодов только увеличивает режимы работы, которые при освещении во время ремонта совсем не нужны: обычно достаточно только одного яркого светодиода.

Нередко автолюбители не скупятся и приобретают налобный фонарик с большой степенью защиты. Однако как показывают отзывы, если пользоваться налобным светильником только в сухом гараже, переплачивать за защиту нет необходимости.

Создание равномерного освещения

Создание равномерного освещения в гараже является важным аспектом, который позволяет обеспечить комфортную работу в помещении. Рекомендации по созданию равномерного освещения в гараже.

Выбор светильников с высокой светоотдачей

Для создания равномерного освещения необходимо выбирать светильники с высокой светоотдачей, то есть такие, которые обеспечивают максимально возможное количество света на площади. Светильники с высокой светоотдачей обычно имеют более высокую мощность, что позволяет обеспечить яркое и равномерное освещение в гараже.

Расположение светильников

Правильное расположение светильников также играет важную роль в создании равномерного освещения в гараже. Для достижения равномерности освещения следует располагать светильники на равном расстоянии друг от друга и на расстоянии не менее 1 метра от стен. Это позволит уменьшить тени и обеспечить равномерное освещение на всей площади гаража.

Использование отражающих материалов

Использование отражающих материалов для отражения света также может помочь в создании равномерного освещения в гараже. Например, белые или светлые поверхности стен и потолка могут отражать свет и увеличить яркость в помещении. Кроме того, можно использовать специальные светорассеивающие материалы, которые помогают распределить свет равномерно на всю площадь гаража.

Использование нескольких источников света

Использование нескольких источников света также может помочь создать равномерное освещение в гараже. Например, можно использовать потолочные светильники в сочетании с настольными или настенными светильниками для обеспечения дополнительного освещения на рабочих участках. Это позволит равномерно осветить все участки гаража и увеличить уровень комфорта при работе в помещении.

Использование светодиодных ламп

Из имеющегося сегодня ассортимента, наиболее подходящими для реализации светодиодного освещения в гараже являются лампы типа MR16 с цоколем GU5.3 и привычные «груши» с цоколем Эдисона. Стандарт MR16 заимствован у галогенок, а грушевидная форма в точности повторяет лампу накаливания. Приятно то, что они выпускаются с питанием как на 220 В, так и на 12 В.

Переоборудовать имеющееся гаражное освещение под светодиодные лампочки на 220 В несложно. Достаточно зайти в магазин светотехники и подобрать нужный экземпляр. О том, как не ошибиться с выбором можно узнать в статье о выборе светодиодных ламп. Светодиодные лампочки не нуждаются в замене электропроводки и уже содержат внутри корпуса стабилизатор тока или напряжения.

В лампах на 12 вольт нет понижающего преобразователя напряжения. Поэтому для них нужен отдельный блок питания. Конечно – это минус, но он нивелируется другими положительными моментами. Во-первых, +12 В считается безопасным напряжением. При случайном прикосновении к оголенному контакту человек в худшем случае ощутит лишь неприятное пощипывание в пальце, и одёрнуть руку будет гораздо легче. Во-вторых, светильник с питанием от +12 В можно смело подключить к аккумулятору. Заранее продумав в гараже схему освещения как с питанием от электрической сети, так и с питанием от аккумулятора, можно будет избавиться от темноты во время общего отключения электроэнергии.

Промышленно выпускается много разных универсальных блоков питания (контроллеров), обеспечивающих своевременный заряд аккумулятора и защиту от перегрузок. Например, ШИМ-контроллер CMP12, предназначенный для создания автономного освещения с питанием от солнечной батареи. Компактный размер 101х95х35 мм и способность работать в диапазоне -20…+60°C делают CMP12 идеальным вариантом для гаража. Всё что требуется от пользователя – подключить провода к клеммной колодке по схеме, указанной на корпусе.

CMP12 может работать как от одной АКБ, так и от двух, включенных последовательно для наращивания мощности. Его нагрузочная способность достигает 10 А, а блок защиты автоматически предотвращает глубокий разряд и перезаряд АКБ.

Инструкция по проведению освещения в гараже

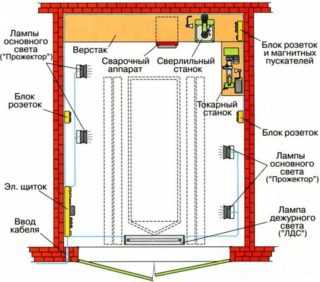

Пример схемы освещения гаража

Планирование и монтаж освещения делают поэтапно. Соблюдение предложенных рекомендаций предотвратит ошибки и необходимость переделывать компоновку в будущем.

Составление схемы электропроводки

Выбирают способ прокладывания кабеля — открытый в гофре или закрытый в штробах. Чертят план гаража с электропроводкой, учитывая вид осветительных приборов.

На схеме указывают:

• Линии укладки электропроводов;
• Монтажное место распределительного щитка;
• Точки монтажа выключателей, узлов, розеток;
• Места привязки общего, зонного освещения, дополнительного оборудования.

Чертеж включает запланированное оборудование с указанием параметров, сечения кабеля. По точной схеме удобно закупать необходимые материалы.

Выбор расположения источников света

При небольших размерах гаража проектируют один или два потолочных светильника и источники света для рабочих мест. Стеллажи требуют установки дополнительного освещения.

Для большой площади монтируют потолочные и боковые осветительные приборы. Локальный свет также необходим. Такое расположение исключает затенение от машин и оборудования.

Многоуровневая компоновка распределяет свет по пространству наиболее равномерно. При таком варианте освещения светильники располагают на потолке и стенах на высоте 0.4 м, 0.75 м, 1.8 м соответственно.

Низкорасположенные фонари дополнительно закрывают рассеивающими плафонами, защищают решеткой. Лампы подбирают с небольшим световым потоком для предотвращения ослепляющего эффекта.

Расчет количества точек освещения

Требуемое количество ламп для гаража n рассчитывают делением суммарной необходимой мощности P на мощность одной лампы p:

Пример расчета количества светодиодных элементов и ламп накаливания для гаража площадью S = 24 м2 с рассчитанными ранее параметрами суммарных мощностей: для светодиодов примем мощность одной лампы p = 10 Вт, а для ламп накаливания p = 60 Вт.

Определяем необходимое количество ламп накаливания:

Округляем n = 6.

Рассчитаем требуемое число светодиодных ламп:

Гараж площадью 24 м2 оборудуют шестью лампами накаливания мощностью 60 Вт либо четырьмя LED-лампами 10 Вт. Для галогенных и люминесцентных источников ведут расчеты аналогично.

Необходимые инструменты и материалы

Набор инструментов электромонтера

Для разметки понадобится измерительно-разметочный инструмент: рулетка, уровень, длинная линейка, карандаш. Штробление стен под электропроводку делают штроборезом, перфоратором или дрелью. Короткие пазы в мягком материале выдалбливают зубилом и молотком. Монтаж делают саморезами, анкерами, дюбелями, которые закручивают шуруповертом.

Для монтажа потребуется расчетное количество светильников, кабеля, выключателей, распределительных коробок, розеток, крепежных скоб, гофры. Распределительный щиток, счетчик, два устройства защитного отключения.

Для работы с проводами понадобятся пассатижи с кусачками, нож, отвертка, изолента. Для заделки пазов пользуются шпаклевкой и шпателем.

Поэтапный план работ

Обустройство гаражного освещения состоит из подготовительных и монтажных работ, выполняемых поэтапно:

1. Подготовительные работы — нанесение схем из плана на стены, штробление пазов под скрытую проводку. Если планируют открытый монтаж, устанавливают кабель-каналы или скобы для крепления гофры.
2. Закрепляют распределительный щиток с автоматами и счетчиком.
3. Устанавливают кабель в пазы, канал либо заводят в гофру, которую закрепляют на скобы.
4. Крепят узловые коробки, выключатели, розетки.
5. Монтируют осветительные приборы на стены, потолок.
6. Соединяют проводку с клеммами светильников, узловых коробок, розеток, выключателей.
7. Устанавливают корпуса выключателей и розеток, плафоны фонарей, крышки распределительных коробок.
8. Проверяют схему подключением электричества. Устраняют недоработки.

На завершающем этапе заделывают штробы, закрепляют облицовку, закрывают кабель-каналы.

Какой тип лампы выбрать?

Рабочие зоны

Любители самостоятельного ремонта и обслуживания автомобиля наверняка задумываются о том, какое освещение им лучше сделать в собственном гараже.

Тут будет правильно подойти к вопросу, начиная с зонирования этого помещения. В зависимости от конструкции самого сооружения, здесь можно условно выделить 3 или 4 зоны.

Общая. Это пространство, по которому вы будете перемещаться, располагать основные инструменты и пр. Это основная площадь, предусматривающая базовое освещение, установленное сверху. Но не стоит это воспринимать как одну лампочку в центре потолка.
Рабочий стол или верстак

Если в вашем гараже что-то из этого предусмотрено, тут важно создать отдельную подсветку. При этом используется направленное излучение от светильников.
Уровень нижней и средней части машины

Требуется для наружных ремонтных работ, мойки, полировки, замены колёс и пр. Тут создают рассеянное, либо же направленное освещение. Оно должно располагаться на расстоянии от 50 до 120 см от уровня пола.
Смотровая яма. Не во всех гаражах она есть. Но при наличии ямы здесь устанавливаются отдельные светильники с направлением извлечений вверх и вперёд. Тем самым вы сможете без переноски и фонариков заниматься ремонтно-восстановительными и прочими работами, предусматривающими подход к днищу машины.

К числу обязательных относятся светильники для общей подсветки гаража со средним уровнем интенсивности, а также источники света в смотровой яме при её наличии и подсветка рабочей зоны верстака. В последнем случае используются стационарные или же переносные лампы.

Выбирая переносной вариант, обязательно предусмотрите дополнительную возможность фиксации светильника в выбранном месте.

При этом всё равно будет полезно иметь в запасе светильники налобного типа. Они пригодятся для выполнения каких-то точечных работ, а также для различных манипуляций в салоне машины.

Часто автомобилисты организовывают в гараже дополнительные стеллажи, где хранятся инструменты, какие-то вещи, покрышки, диски и прочая утварь. Для систем хранения, шкафов и полок можно выполнить отдельную подсветку. Самым простым и удобным вариантом считается использование светодиодных лент.

Какое именно сделать освещение, каждый владелец гаража решает сам. Многое зависит от того, для каких целей используется это помещение. Но вне зависимости от назначения гаража, даже при наличии централизованной электросети крайне полезно иметь источник для аварийного освещения.
