Подключения rgb светодиодной ленты: популярные схемы

Монтаж подсветки потолка своими руками

Светодиодную ленту используют для подсветки потолка. Для этого крепится лента по периметру всей комнаты или только ее части по стенке, отступив 8-10 см от потолка. Фиксировать можно на скотч либо специальный профиль.

Для оформления используется следующие способы:

1. Гипсокартонный каркас. По периметру потолка монтируется каркас перевернутой буквой «Г» . На получившуюся полочку крепится лента. В зависимости от положения ленты, по-разному будет освещаться поток. Но будьте внимательны, любые неровности на потолке, при включении света, будут видны.

2. В потолочный плинтус. Монтаж светодиодной ленты можно выполнить с использованием потолочного плинтуса. Не много похож на монтаж в каркасе, но вариантов крепления здесь только один.

3. Под натяжным потолком. Сегодня очень популярны натяжные потолки. Они монтируются либо полностью, закрывая весь потолок, либо используется комбинация гипсокартона и натяжного потолка. Для получения на потолке фигур, если использовать только натяжной вариант, то можно закрепить на потолке диодную ленту.

Лента монтируется на потолок, образуя нужный узор. Затем выполняется монтаж натяжного потолка. При включении освещения получаются светящиеся линии или фигуры. Таким образом, можно создать несколько вариантов освещения.

Первые два варианта обладают преимуществами перед третьим. В случае выхода из строя ленту легко можно заменить или выполнить ремонт. В варианте с натяжным потолком, это сделать сложно. Для ремонта потребуется демонтировать полотно.

Микроконтроллер и микроусилитель

При малых мощностях светодиодной ленты, можно обойтись без всех этих громоздких коробочек и блоков.

Воспользуйтесь микроконтроллерами и микроусилителями RGB.

При уменьшении габаритов в десятки раз, они сохраняют все
свои функциональные возможности. Единственное, что у вас исчезает — это клеммы
для подключения проводов.

Все проводники из этих микроустройств уже изначально выведены наружу и подключаются посредством пайки или на специальных коннекторах и разъемах.

Это очень удобно при монтаже подсветки за подвесным
потолком, когда нет свободного места куда спрятать крупногабаритные квадратные
коробки.

Управление через смартфон

Управление современными адресными лентами легко
осуществляется через смартфон и Wi-fi.
Последовательность здесь следующая.

устанавливаете на телефон специальное приложение

Зачастую на корпусе контроллера указывают QR код,
отсканировав который, вы найдете нужную программу в интернете.

регистрируетесь и добавляете свое устройство

в настройках wi-fi на телефоне находите его

При первом подключении настраиваете девайс. Выбираете
последовательность свечения RGB (GBR, BRG), а
также тип ленты (ws2811, ws2812 и
т.п.)

Обязательно указываете количество пикселей. После этого
можно переходить к выбору эффектам свечения:

таймер (время вкл. и откл. ленты)

динамический режим (с регулировкой скорости и изменения эффектов)

Таких прописанных по умолчанию режимов может быть
несколько сотен!

яркость подсветки

Не понравились заводские настройки? Можете создать свою
собственную программу расцветки через ручную настройку динамического режима.

Более подробно с пошаговой установкой и настройкой множества других режимов работы можете ознакомиться из ролика ниже.

Помимо прочего такие умные контроллеры могут иметь
музыкальный процессор.

Они визуализируют звуки через встроенный микрофон телефона. Получается очень неплохой аналог цветомузыки в домашних условиях.

Песню можно записать в память смартфона и при ее
проигрывании эффекты будут аналогичными.

При выборе такого контроллера обратите особое внимание, что есть дешевые модели, которые при работе через wi-fi могут блокировать вам интернет. Поэтому заранее интересуйтесь у продавца о такой функции и покупайте только модели с одновременной работой интернета и управлением подсветкой

Поэтому заранее интересуйтесь у продавца о такой функции и покупайте только модели с одновременной работой интернета и управлением подсветкой.

Как подключить светодиодную ленту 220В?

Сделать это может каждый, кто способен работать с простейшими электрическими устройствами в квартире, например, заменить или установить выключатель. Необходимо лишь запастись выпрямителем (диодным мостом).

Стоит такой выпрямитель недорого. Однако те, кто желает сэкономить и на этом, могут сделать его своими руками. Нужно будет лишь спаять 4 светодиода, используя схему диодного моста. Кто не любит сильно разбираться в различных схемах, может приобрести цельный мост. Останется только присоединить к нему провода и поставить в корпус, также сделанный самостоятельно.

Схема монтажа проста: надо лишь подсоединить два провода с соблюдением полярности. При подключении цветного варианта ленты необходимо подсоединить провод контроллера RGB, согласуясь с цветовой маркировкой.

Поэтапное подключение предполагает осуществление следующих шагов:

1. Отрежьте ленту требуемой длины, которая должна быть кратной, как правило, 0,5 или 1 м (указывает производитель).
2. Заизолируйте отрезанный конец с помощью заглушки. При ее отсутствии можно применить термоклей или герметик.
3. Соедините второй конец с выпрямителем, используя специальный коннектор в виде кольца из силикона. Таким же образом тщательно загерметизируйте соединение.
4. Подключите провод от выпрямителя, не забывая о соблюдении полярности.
5. Тщательно проверьте ленту и каждое соединение на герметичность. Они должны быть хорошо заизолированы, чтобы исключить попадание влаги внутрь, а также поражение человека электротоком.
6. После этого можно приступать к заключительному этапу – включению led-ленты в сеть 220 вольт.

Смотрите видеообзор светодиодной ленты на 220В, в котором рассматриваются ее преимущества и недостатки, а также объясняется схема подключения к сети:

Светодиодная лента 220В подходит не для всех помещений. Вместе с тем она хорошо зарекомендовала себя, например, для подсветки рекламных щитов. Прежде чем покупать такую ленту, нужно хорошо изучить все ее плюсы и минусы – тогда вы будете четко знать, подходит ли она для вашего проекта.

Если увлекаетесь инвестициями, то рекомендую отличную статью про подсчёт комиссий и расходов на брокерских счетах.

Светодиодная лента в квартиру для основного освещения

Если с помощью ленты нужно обеспечить качественное освещение комнаты, то подбирать ее надо особенно тщательно. В этом случае главным аспектом будет яркость света. Этот показатель зависит от типа используемых светодиодов, всего есть 3 варианта:

1. SMD3528. Цифры обозначают размер светового элемента, то есть в этом случае он 3,5х2,8 мм. Яркость одного светодиода составляет 5 люмен, что не очень много.
2. SMD5050. Более крупный вариант, в котором диод размером 5х5 мм обеспечивает световой поток в 15 люмен.
3. SMD5630. Самые мощные световые элементы из тех, что есть в продаже. При размере диода 5,6х3 мм дают световой поток в 18 люмен.

разнообразие типов светодиодных лент.

Но яркость одного диода – не главный показатель, важнее всего их количество на погонный метр ленты. Именно от этого и зависит общая мощность. Тут также у каждого варианта есть свои особенности, их необходимо учесть:

1. Для SMD3528 наименьшее количество на метр равно 30 шт., а наибольшее – 240. То есть, суммарная мощность может составить от 150 до 1200 Люмен.
2. У SMD5050 на метре может располагаться до 120 элементов. Максимальная мощность светового потока равна 1800 Лм.
3. А у SMD 5630 предел – 72 светодиода на метр, что дает свет в 1296 Люмен.

Плотность расположения светодиодов на ленте.

Не стоит подбирать варианты как можно мощнее, вначале надо определить, для каких целей будет применяться подсветка:

1. Если нужно обеспечить освещение полок, ниш или отдельных частей комнаты, то не стоит выбирать варианты с общей мощность на метр более 10 Ватт. Этого вполне достаточно для создания комфортной обстановки.
2. При общем освещении комнаты или ее части нет ограничений по максимальной мощности. При этом минимальная не должна быть меньше 14,5 Ватт на погонный метр.

Светодиодные ленты можно устанавливать как на потолках, так и на стенах.

Чтобы свет лучше распределялся, можно поставить рассеиватели. Они обеспечат более ровное освещение, но яркость нужно брать побольше.

На что обратить внимание при выборе

Кроме яркости есть ряд факторов, которые также нужно учесть. Все они влияют на работу ленты:

1. Блок питания. Его стоит подбирать в зависимости от длины используемой светодиодной ленты и общей мощности светодиодов (она всегда указана в инструкции или на упаковке, поэтому посчитать несложно). Блок обязательно должен иметь запас мощности не меньше, чем в 20%. Например, если лента потребляет 20 Вт в час, то понадобится оборудование на 24 Вт или немного мощнее.
2. Качество изготовления. Оценить этот момент может каждый: если светодиоды припаяны криво или пайка неаккуратная и с наплывами, то лучше искать другое изделие. Также надо оценить характеристики резисторов, в хороших лентах используют варианты с маркировкой 151 или 301, в дешевых – 101. Стоит слегка согнуть ленту, чтобы оценить упругость — если она очень мягкая, то основание и токоведущие дорожки тонкие, что плохо скажется на качестве света и на сроке службы.
3. Защищенность от влаги и пыли. Этот показатель не имеет особого значения в жилых комнатах, но если лента нужна для влажного помещения или улицы (например, неотапливаемый балкон или терраса), то понадобится защищенный вариант. В обычных комнатах подойдут ленты с маркировкой IP20, для ванных, кухонь и санузлов лучше использовать класс не ниже IP44, а для улицы – IP65.
4. Количество цветов. Для общего освещения обычно используют монохромные ленты, выбирая теплый свет. Есть и многоцветные варианты, в которых могут чередоваться разные оттенки. Они дороже, но для создания декоративного эффекта применяются все чаще. В этом случае придется дополнительно приобрести контроллер, чтобы менять цвета.
5. Тип соединения ленты. Если нужно скрепить между собой два куска или более, то лучше купить изделия с коннекторами. Так называют специальные соединители, с помощью которых можно стыковать части без специального инструмента. Если коннекторов нет, то придется паять контакты, что не очень просто для тех, кто не умеет делать это.

С помощью коннектора подключить светодиодную ленту можно за минуту.

Управлять светом можно выключателем или пультом. Второй вариант намного удобнее, позволяет регулировать цвета и яркость с любого места в комнате.

Для подключения ленты понадобится медный провод, его стоит подбирать по мощности – на каждые 10 А 1 мм сечения жилы.

Схема подключения светодиодной ленты 24 В к блоку питания от компьютера

Если Вы решитесь подключить ленту на 24 В ( от 240 диодов на метр ), то необходимо взять вот такой разъем.

В компьютере нет «устройств» потребляющих 24 В. однако, в гребенке есть провод ( голубой ), на конце которого имеется напряжение -12В. В совокупности, взяв голубой и любой желтый провод ( +12 В не обязательно на этом разъеме ) мы и получим необходимые нам 24 В. Но здесь есть одно но… Необходимо смотреть на шильдик блока питания, в котором, напротив каждого цвета стоит ампераж. Как правило, на желтом проводнике он большой и может достигать значения более 16А. На голубом же ( -12 В ) не более 1 А. Чаще 0,5А. Если Вы используете блок питания от компьютера как источник питания только ленты, то он вполне может потянуть метров пять ленты, т.к. не используются +5 и +3 В проводники. Можно получить и больший ампераж, но это все определяется экспериментальным путем.

И кстати, если Вы используете блок, который не подключен к материнской плате, то просто так его не включить. Необходимо вставить перемычку между проводами, как показано на картинке выше.

Выбор контроллера для адресной ленты

При выборе SPI контроллера для
умных лент нужно рассчитывать не на мощность подсветки, как обычно это
делается, а на количество пикселей.

Данные параметр всегда указывается на корпусе изделия.

Что касается выбора мощности блока питания, то здесь
ориентируйтесь на следующий показатель. Один светодиод для моделей sw2812b – это
примерно 60мА при белом свете.

Считайте их общее количество в ленте, берите запас в 30% и подбирайте подходящий блок.

От блока питания провода подключаются на контроллер, а с
другой стороны контроллера запитывается сама лента.

Питание можно подать и напрямую, но наличие контроллера
обязательно.

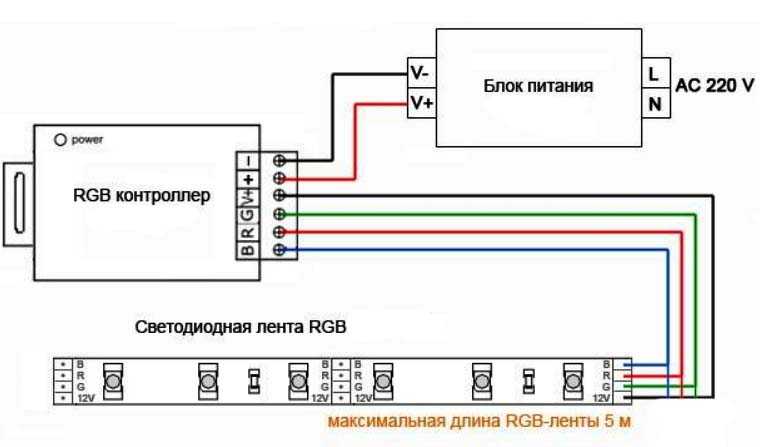

Управление RGB лентой с помощью контроллера

RGB-контроллер — это один из вариантов устройств, с помощью которых можно осуществить управление лентой. Без него можно смело обойтись, если владельцу не нужен динамичный эффект с бегающими огоньками. Для статичного явления подойдет светодиодная полоска без контроллера.

Что делает регулятор:

• смешивая 3 основные цвета — красный, зеленый, синий — получает новые оттенки;
• увеличивает или уменьшает яркость;
• включает и выключает устройство;
• некоторые модели позволяют хозяину самому создать программу свечения: светодиоды будут загораться и потухать с определенной периодичностью, заданные цвета станут переливаться с той скоростью, которую установит владелец.

Какие бывают контроллеры?

Задумав купить регулятор, вы должны сначала определиться с точными параметрами, которые будут у будущего аппарата. Если приобрести неподходящий прибор, в лучшем случае он просто не заработает, а в худшем — выведет из строя целую ленту.

Есть несколько классификаций, соединив воедино которые, человек получит идеальный портрет необходимого контроллера.

Регуляторы различаются по:

• способу управления;
• прошивке программы;
• выходной мощности — самое главное.

Также можно разделить аппараты на кнопочные и сенсорные. Выбрать встроенную программу можно при первом включении контроллера, некоторые модели предлагают хозяину самому создать режим переливания.

Подробнее о всех видах контроллеров читайте здесь

Управление RGB лентой — способы.

Без пульта ДУ;

Такие устройства отличаются крайне простым управлением и компактностью. Настраивается прибор только при первом включении. Дальше устройство работает на отрегулированных параметрах: уровне свечения, интенсивности светового потока, спектре цветов и программе переливания. Если владельцу не нужно часто перенастраивать полоску, ему можно обойтись контроллером без пульта управления.

Радио пульт;

Сигнал подается на расстоянии в 100 метров. Лента откликнется даже на команду, которая исходит из другой комнаты за закрытой дверью, так как сигнал проходит через стены, в отличие от инфракрасного луча.

ИК-пульт;

Управление на расстоянии до 10 метров проводится благодаря инфракрасному датчику при условии, что датчик не перегорожен посторонними объектами. У этих моделей есть множество функций, возможности которых доходят до управления каждым светодиодом. Пульты с инфракрасным датчиком в среднем дешевле других вариантов и, стоит заметить, очень распространены. Поэтому, потеряв или сломав свой аппарат, вы можете приобрести точно такой же в любом магазине или на радио рынке.

Wi-Fi;

Выполняет те же функции, что и прошлые аналоги. Отличие состоит в способе управления. Управление RGB лентой можно осуществлять с телефона, планшета, стационарного компьютера либо ноутбука. Производители предлагают установить специальные приложения на iOS или Android, с помощью которых можно отрегулировать оттенок каждого светодиода и периодичность переливания.

Звуковой;

Устройство реагирует на воспроизводимые звуки в полуавтоматическом режиме. При первой настройке прибора можно установить определенные шумы, на которые будет реагировать контроллер. Это может быть хлопок, стук, щелчок и так далее. Такими сигналами можно включать и выключать ленту. Также полоска может реагировать на ритм и темп, создавая эффект цветомузыки.

Подробнее о всех видах контролеров для управления RGB лентой здесь

Кнопочные и сенсорные

Пульты с кнопками — самый распространенный вид управления, появившийся на рынке еще десятки лет назад. Основное различие между кнопочными и сенсорными пультами заключается в привычности и более простой эксплуатации кнопочных приборов. Программа освещения устанавливается одной клавишей.

С помощью сенсорного кольца определяется нужный режим и цвет свечения. Хоть кнопочные регуляторы и привычнее для большинства старшего поколения, сейчас везде используются сенсорные технологии. Поэтому преимуществом будет комфортность использования, а недостаток — высокая цена по сравнению с аналогами.

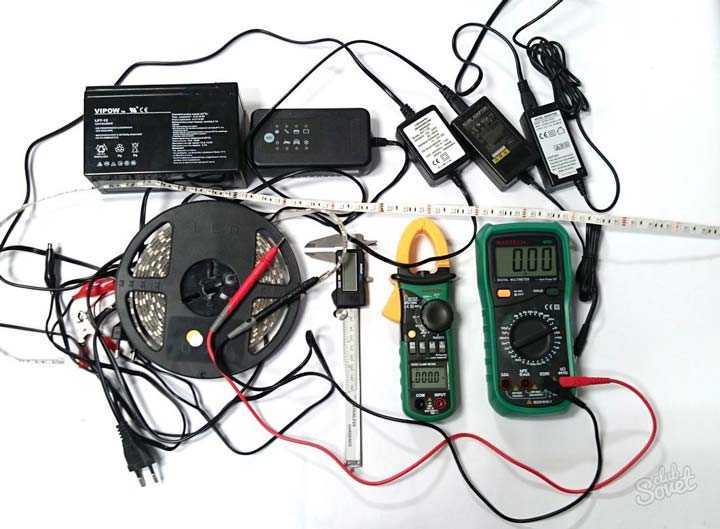

Что понадобится для работы

Для работы в общем случае понадобятся:

• собственно LED-светильник необходимой длины;

• источник питания (или выпрямитель для ленты 220 В);

• диммер (при необходимости);

• RGB-контроллер (для цветной ленты);

• усилитель RGB (при необходимости);
• соединительные провода потребного сечения;
• выключатель питания;

• коннекторы (хотя лучше использовать пайку).

Это полный перечень, некоторые позиции в конкретной ситуации не понадобятся.

Из инструментов будут нужны:

• монтерский нож (для снятия изоляции);

• кусачки (для отрезания необходимых отрезков провода);

• ножницы (для нарезания отрезков ленты).

Вместо ножа можно использовать специальный съемник изоляции. А если выбрано соединение пайкой, понадобится паяльник с расходниками.

Лента крепится на клейкий слой, но для его усиления или исправления ошибок под рукой неплохо иметь:

• двусторонний скотч;
• клей.

Можно крепить ленту пластиковыми хомутами, но такой способ по эстетическим соображениям применяется только вне помещений. В этом случае надо использовать стяжки черного цвета – белые не стойки к естественному ультрафиолету и прослужат недолго. Крепить мебельными скобами категорически не рекомендуется – риск повреждения полотна и короткого замыкания очень велик.

RGB против БЕЛОГО светодиода

И RGB, и белый светодиод могут излучать белый свет., но принцип изображения у них разный. Для белого светодиода, есть два основных метода получения белого света, один из них заключается в преобразовании синего света в белый с помощью желтого люминофора., а другой с применением ультрафиолетового светодиода и синего, зеленый, и красный люминофор. В то время как для светодиода RGB, он работает, комбинируя 3 основные цвета: красный, зеленый и синий для белого света. Хотя кажется, что оба светодиода в итоге достигают одинакового эффекта, между этими двумя есть довольно много различий.

Яркость и чистота

Яркость и чистота светодиода RGB выше, чем у белого светодиода., потому что свет, который он излучает, представляет собой комбинацию красного, зеленый и синий свет, а не один белый свет. И если вы хотите, чтобы белый светодиод отображал разные цвета, вам понадобятся оптические фильтры, что вызывает большую потерю света.

Применение

Как мы упоминали выше, Светодиод RGB можно использовать во многих местах для особых потребностей пользователей.. Светодиод RGB может делать это сам, в то время как белый светодиод должен работать с оборудованием..

Расходы

Стоимость является ключевым фактором, на который обращают внимание как производители, так и покупатели.. С этой точки зрения, белый светодиод побеждает светодиод RGB с более низкой ценой

Скорость реакции

Белый светодиод быстрее RGB-светодиода по скорости реакции. Белый светодиод может сработать через 1–2 мс., в то время как светодиоду RGB потребуется 4 ~ 8 мс. Если время отклика сигнала слишком велико, на динамических изображениях могут появляться остаточные изображения, уменьшение эффекта отображения.

Стабильность

Что касается поломки ламп, недостатки RGB LED более очевидны. Потому что красный, зеленый и синий светодиод отличаются друг от друга. Поэтому неисправность светодиода определенного цвета приведет к потере этого цвета.. Отображение на экране, отсутствующий цвет может быть весьма заметен. Еще для белых светодиодов, так как каждый из них имеет один и тот же цвет, когда один сломался, другие могут помочь скрыть поражение.

Что такое контроллер светодиодной ленты?

Контроллер — это своего рода регулирующий блок, с помощью которого можно влиять на работу разноцветной ленты.

Функции, выполняемые контроллером:

• Изменение оттенков путем смешивания стандартных цветов: красного, зеленого и синего;
• Увеличение или уменьшение яркости;
• Установка определенной программы динамики светодиодов: чередование цветов, скорость мигания, плавность переливания;
• Базовое включение и выключение прибора.

Нужно учесть, что для разноцветной ленты необходимо приобрести именно RGB-контроллер, так как обычный диммер не сможет обеспечить полноценное управление устройством: он не имеет возможности смешивать разные цвета и получать различные оттенки.

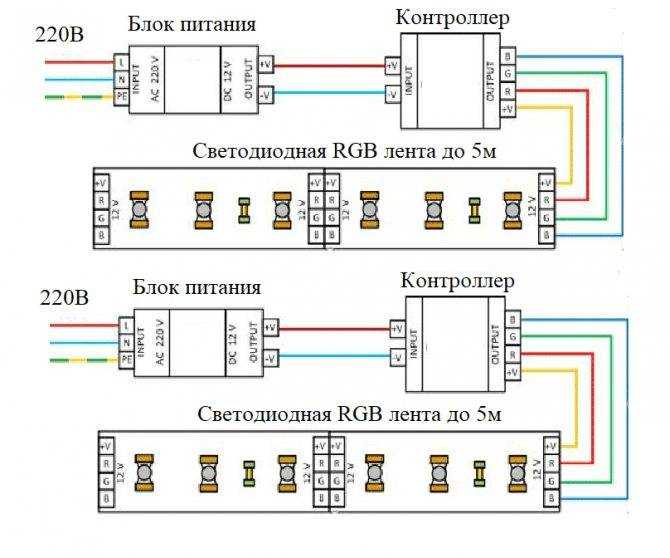

Контроллер для RGB-ленты

Чтобы воспользоваться всеми возможностями RGB-ленты, подключите к схеме контроллеры, выполняющие ряд функций:

• управление ПДУ;
• изменение яркости LED-диодов;
• изменение цвета свечения;
• выбор режима — переключение частоты смены цветов и их переливания;
• комбинация основных цветов с целью получения новых оттенков.

При выборе RGB-контроллера учитывайте два основных критерия — совместимость с подключаемой лентой и способ управления.

Такой контроллер может управляться:

• через сеть Wi-Fi при помощи планшета или смартфона;
• пультом ДУ с инфракрасными диодами;
• без пульта (переключателем на стене).

Последний вариант актуален, если отсутствует необходимость в частом переключении режимов ленты.

Основной физический параметр, характеризующий RGB-контроллер, — его номинальная мощность. Для ее расчета возьмите формулу Mk = Ml*L*Km, где:

• Mk — номинальная мощность контроллера;
• L — длина отрезка в метрах;
• Ml — мощность ленты в Вт/м;
• Km — коэффициент мощности изделия.

Напряжение, необходимое для питания контроллера, должно быть таким же, как и у RGB-ленты.

Регулировка напряжения на блоке питания

Еще на корпусе с самого краю может быть регулировочный винт. Обозначен он как ADJ.

Он убавляет или добавляет выходное напряжение. Например, когда у вас в сети стабильно ниже чем 220В (200-205В), то и светодиоды в ленте будут гореть не так ярко, как должны.

Подрегулировать это можно с помощью данного винта. Однако специалисты не советуют делать выход больше 12В. Считается даже лучше, если выходное напряжение будет немного меньшим. Это здорово продлит срок службы ваших светодиодов.

Запомните, что источник питания напрямую влияет на срок работы ленты, если у него выход больше 12 Вольт. Все остальные проблемы, как правило связаны с перегревом, деградацией кристаллов и некачественными производителями.

Причины выхода из строя светодиодной ленты

Светодиодные ленты выходят из строя по разному. Если от перенапряжения — то сгорают все элементы сразу, или перестают светить некоторые сегменты.

Если от перегрева, то неравномерно теряется яркость по всей ленте. Одни светодиоды светят ярче, другие тусклее.

Когда вышел срок службы, то светодиоды равномерно теряют яркость до определенного момента. После достижения минимума, яркость деградации прекращается.

Иногда бывает, что лента начинает самопроизвольно мигать. Если мигает вся одновременно — причина в блоке питания. Если сегментами — то проблема в самой ленте.

Способы подключения к сети 220 В

Когда не обойтись без усилителя

Если возможности контроллера по мощности исчерпаны, а необходимо нарастить длину полотна светильника, можно использовать усилитель – в зарубежной терминологии «повторитель RGB-сигнала». И на самом деле, по напряжению он повторяет сигнал, поданный на вход, но усиливает его по току. Выбирают усилитель по нескольким параметрам:

• напряжение должно соответствовать напряжению контроллера (соответственно, напряжению блока питания и светильника);
• мощность должна с запасом обеспечивать энергоснабжение предполагаемого участка ленты;
• количество каналов — не менее трех для RGB-светильника;
• исполнение – в большинстве случаев с общим анодом, но проверить не помешает.

Также можно обратить внимание и на другие параметры – диапазон рабочих температур, степень защиты и т.д. Большей частью это нужно, если предполагается монтировать повторитель в сложных условиях (на улице и т.д.)

Провода для подключения

Для этого можно применить два способа.

Выбор по нагрузке ленты

На каждые 10А нагрузки требуется медный провод сечением 1мм2.

Этого сечения вам хватит с запасом, и все будет работать исправно. Как узнать какой ток потребляет вся подсветка?

Путем простого расчета. Допустим, у вас SMD 5050 напряжением 12В и мощностью 14,4Вт/метр. Общая длина всей led подсветки – 15 метров (3 куска по 5м параллельно подсоединены к блоку).

Для одного 5 метрового отрезка мощность будет равна:
P=14,4Вт/м*5м=72Вт

Данную мощность делим на напряжение и получаем ток:
I=P/U=72Вт/12В=6А

Осталось расчетную величину тока 6А разделить на 10А, согласно универсальной формуле и получим требуемое сечение провода для монтажа:
6А/10А=0,6мм2

Ближайшим стандартным значением будет провод сечением 0,75мм2.

Однако учтите, такой расчет приемлем, только если лента находится в непосредственной близости от источника питания.

Если же блок спрятан за 5м и более от самой подсветки, тогда желательно применять провода, начиная от 1,5мм2 и более.

Когда у вас RGB подсветка, общий ток, который получается при вычислениях по формуле I=P/U нужно разделить на три канала (R-G-B). Ведь каждый цвет вы будете подключать отдельным проводником.

Выбор по мощности блока

Второй способ опирается не на мощность ленты, а на мощность блока питания.

Согласно ему, провода должны быть такого сечения, чтобы спокойно выдержали 135% номинального тока, который способен выдать источник питания.

Помимо нормальной работы подсветки, никто ведь не отменял возможные короткие замыкания. Защита блока срабатывает обычно при перегрузке от 105% до 135%.

Если в БП есть ”Hiccup” защита, то он будет периодически отключаться и пробовать включаться заново. Провода вы в этом случае не спалите. Блок будет клацать и щелкать, пока не устранится КЗ.

Но значение это будет приемлемо для блока, а не для тонких проводов!

И если ваш провод слишком слабый, это может привести к пожару.

Марки провода

Рекомендуемые марки проводов для подключения – ШВВП, КСПВ, ПуГВ, акустические провода. Только не путайте подключение ленты и подключение блока питания.

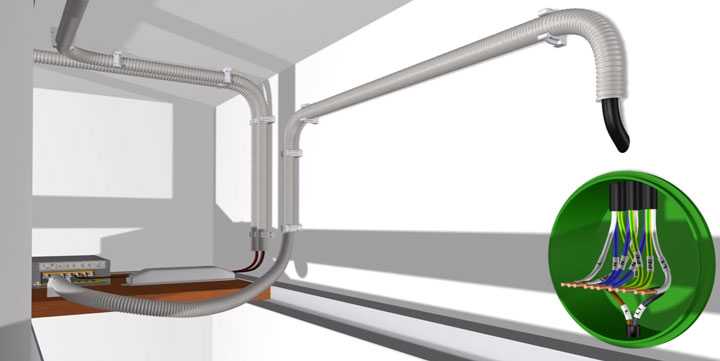

Для БП уже необходим полноценный электрический кабель ВВГнг-Ls или NYM, по которому можно будет безопасно передать 220В.

Применение здесь проводов акустики или пожарно-охранной сигнализации будет грубейшей ошибкой и нарушением.

Свойства и принцип работы светодиодной ленты

Светодиодная лента часто применяется благодаря таким достоинствам:

• отличное свечение;
• длительный срок службы;
• экономичность в электропотреблении;
• гибкость, возможность устанавливать в любые конструкции;
• легкость монтажа на любую плоскость благодаря приклеивающейся поверхности;
• возможность регулировать длину ленты (отрезать и наращивать, сколько нужно).

Следует учитывать, что светодиодная лента – низковольтное оборудование, то есть для ее питания требуется напряжение 12 или 24 В (вольт). В домашней электрической сети напряжение составляет 220 В 50 Гц, поэтому данный осветительный элемент будет подключаться строго через блок питания, подобранный в зависимости от мощности потребления ленты. Существуют также led-светильники под напряжение 220 В, их подключают непосредственно к розетке, но для освещения компьютера они не подходят. Оптимальный вариант для ПК подсветки – это 12 В.

К ПК можно подсоединить любую ленту, но прежде чем купить ее в магазине, следует определиться с несколькими характеристиками для дальнейшего эффективного использования:

• плотность диодных кристаллов;
• моно или трехцветное свечение;
• длина;
• класс водозащищенности;

От плотности диодов зависит общая мощность осветительного прибора и выбор блока питания. Существуют ленты плотностью 30, 60 и 120 светодиодов на один метр. Длина обычной катушки составляет 5 метров, для подсветки одного ПК ее хватит. Для домашнего использования достаточно низкого класса влагозащищенности 20IP.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.

1. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.

1. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:

• мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
• потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

1. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.

1. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.

1. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.
