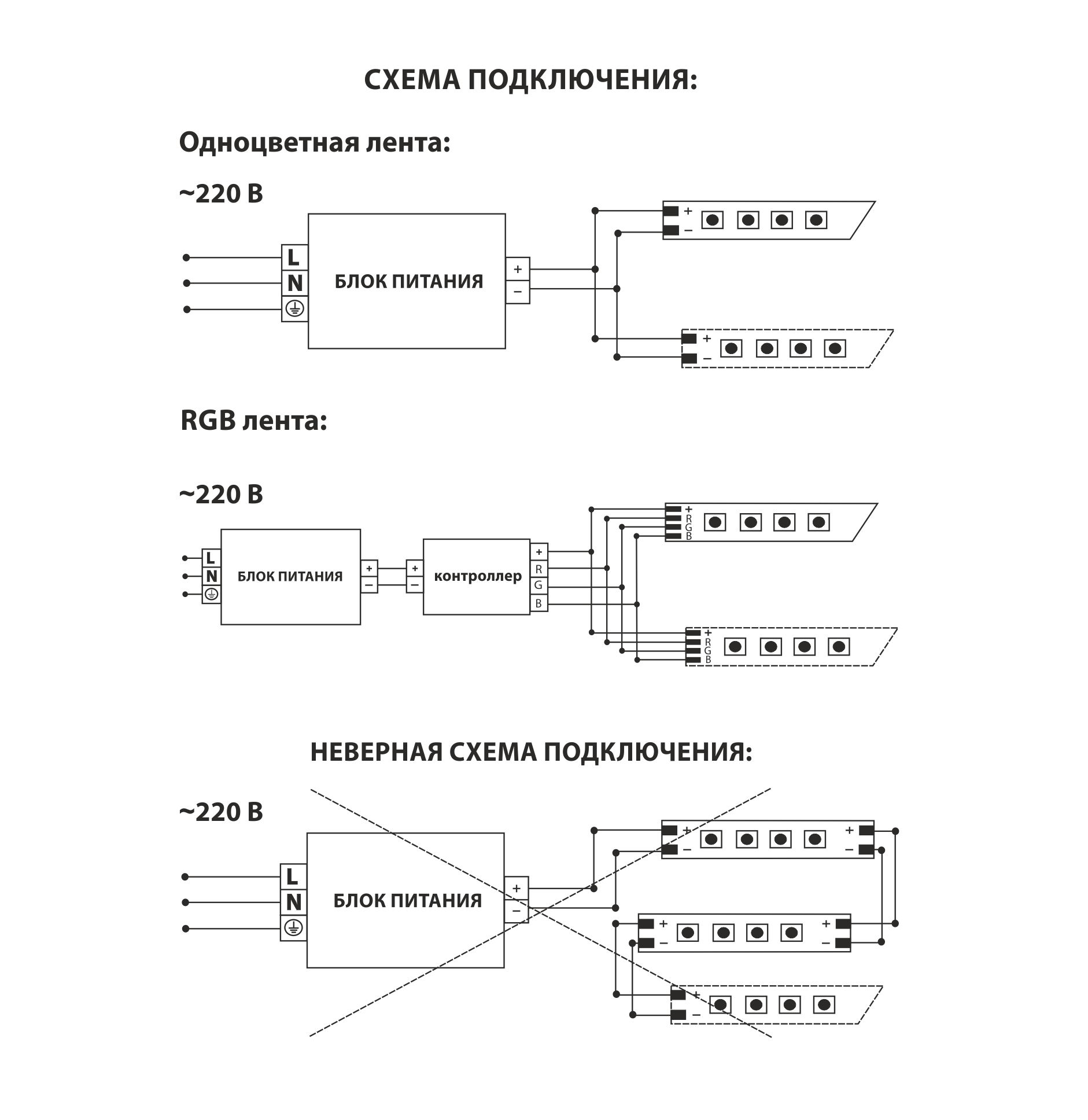

Как подключить светодиодную ленту: все варианты

В каком месте паять

Определитесь, какой будет длина отрезка светодиодной ленты. При необходимости перережьте ее в обозначенном месте. Выберите любой конец полоски с контактными площадками, к которым будут припаиваться провода. Контакт — круглая металлическая пластинка с определенной надписью. В монохромных диодных платах (одного цвета) есть два контакта («+» и «-»), в многоканальных RGB — четыре (R, G, B, «-»). Перед началом пайки зачистите до блеска каждый контакт.

В лентах со степенью защиты IP67, IP68 есть защитный силиконовый слой. Чтобы добраться до контактных площадок, снимите его с помощью канцелярского ножа (паяльника).

Видео как паять светодиодные ленты

Светодиодная лента реализуется, как правило, в катушках по пять метров. На одном конце ленты (а иногда и на двух) имеются провода, к которым можно подключить блок питания.

Иногда возникает необходимость разрезать светодиодную ленту на части в связи, с чем остаются куски ленты без проводов. Чтобы можно было использовать такие куски ленты можно их соединить или припаять к ним провода.

Лучшим и надежным соединением является пайка. Поэтому нам понадобится паяльник мощностью желательно не более 25 Ватт, канифоль, припой и медные провода (желательно разного цвета).

Как правильно паять светодиодную ленту?

Для начала нужно зачистить кончики проводов от изоляции. Для удобства покрытия припоем достаточно зачистить примерно 5 мм.

Теперь нужно покрыть очищенный от изоляции провод припоем. Для этого кладем провод на канифоль, а жалом паяльника касаемся медного провода. При этом канифоль проникает внутрь скрученного провода.

Затем с помощью паяльника покрываем медный провод припоем. Припой должен полностью покрыть провод со всех сторон и заполнить все пространство между медными проводками.

Второй провод покрываем припоем таким же образом.

Бокорезами удаляем излишки провода, чтобы провода во время эксплуатации светодиодной ленты не замкнулись между собой. Достаточно оставить 2 мм.

Теперь необходимо покрыть припоем контакты на ленте.

Набираем на жало паяльника немного припоя, затем канифоли и сразу же, касаясь одного из контактов ленты, производим как бы втирающие движения.

Как только вы увидите, что припой закрепился на контакте, убирайте паяльник, чтобы не перегреть светодиоды.

Затем удаляем излишки канифоли вокруг контактов.

Если на ленте не образовалась небольшая капелька припоя, то набираем на жало паяльника немного припоя. Затем прикладываем подготовленный нами ранее провод к контакту светодиодной ленты. Острым концом жала паяльника касаемся контакта ленты, а плоской стороной жала провода.

Как только припой на проводе и на ленте соединятся в одну каплю, убирайте паяльник. Таким же образом припаиваем и второй провод.

Если вам необходимо соединить несколько кусков ленты между собой можно использовать одножильные провода. Добыть их можно из вот такого, по простому сказать интернет кабеля UTP. Внутри него находятся одножильные провода, которые нам вполне подойдут.

Для начала очищаем медные проводки от изоляции, затем покрываем их канифолью и припоем.

При соединении двух кусков светодиодной ленты, расположите их таким образом, чтобы контакты обозначенные знаком + (плюс) были напротив друг друга, так как нужно припаять плюс к плюсу, а минус к минусу.

Припаиваем провод к одному из контактов и обрезаем его, оставив небольшой кусочек для соединения с другим куском ленты. После пайки второго провода подравняйте оба провода.

При пайке второго куска ленты к соединительным проводам приложите металлический предмет, например ножницы, чтобы провода не отпаялись от первой ленты.

Если предполагается соединенную таким образом ленту наклеивать на металлическую поверхность необходимо изолировать провода соединяющие ленту. Это можно сделать изолентой, клеевым пистолетом или термоусадкой.

Проверяем работоспособность нашей ленты.

itemprop=»video» >

Полярность диодов

Когда требуется самостоятельно спаять схему на печатной плате, надо определить полярность светодиодов, иначе они не будут светить. Находят плюс и минус тремя способами.

Зрительное определение. На корпусе мощных SMD светодиодов стоят обозначения «–» и «+» или цветная маркировка. Индикаторные диоды в виде лампочки определяют по токоведущим ножкам.

У новой детали минус длиннее плюса. А если посмотреть через прозрачную колбу на кристалл, то минусовая ножка будет отходить от его низа – подставки.

Определение свечением при подключении к аккумулятору. Для простого эксперимента светодиод соединяют последовательно с резистором сопротивлением от 680 Ом.

Вторую токоведущую ножку диода и выход сопротивления подключают к аккумулятору 12 вольт. Зная плюс и минус батареи, определяют полярность светодиода, когда появится свечение.

Измерение мультиметром. Тестер переводят в режим измерения сопротивления и щупами касаются концов токоведущих ножек.

Если плюсовой провод красного цвета правильно попал на плюс диода, а черный провод на минус, мультиметр покажет сопротивление примерно 1,7 кОм. При неправильной полярности на тестере ничего не отобразится.

Из всех вариантов самым безопасным считается определение полярности мультиметром.

Как правильно подключить светодиодную ленту без блока питания

Если планируется монтировать LED-подсветку в автомобиле, процедура подключения элементарна. Выбирается модель с напряжением (12В или 24В), соответствующим напряжению бортовой сети автомобиля и подключается напрямую в любой удобной точке с соблюдением полярности.

Напрямую к электросети с переменным напряжением 220В светодиодные ленты подключать нельзя, даже при примерном соответствии потребляемой мощности. Для нормальной работы схемы, без мерцания и «пробития» диодов потребуется диодный мост и конденсатор. Такие комбинации используют для подключения светодиодных ламп. Но в практике подобный способ монтажа неудобен, поскольку оставляет оголенными места пайки и повышает риск короткого замыкания. Выпускается разновидность LED-лент под торговым названием Дюралайт (duralight), которые можно включать непосредственно в розетку. Все контакты в них защищены прозрачной ПВХ-трубкой, как и сами диоды. Поэтому данный вид продукции можно использовать в помещениях и на улице.

Еще один интересный способ, как подключить светодиодную ленту без блока питания, — использование обычной батарейки (нескольких батареек).

Присоединяя контакты на конце ленте к батарейке, мы можем решить вопрос с освещением:

• в ограниченных зонах (шкаф, ниша, полка), где нежелательно или невозможно протянуть провода для выхода через блок питания в общую электросеть;
• в местах, где недоступно централизованное электроснабжение (постоянно или временно) – дача, гараж, сарай и прочее;
• для подсветки оборудования или костюмов на сцене, во время движения.

Ограничения данного способа:

• малая допустимая мощность осветительного прибора;
• как следствие небольшие размеры освещаемой зоны;
• необходимость частой замены батареек (при использовании аккумуляторов эта проблема частично решаема).

Для подключения необходимо:

1. одна или несколько батареек/аккумуляторов, чье суммарное напряжение дает 12 В (оптимально А23);
2. паяльник с необходимыми материалами для пайки (флюс, припой);
3. провода;
4. переключатель-тумблер;
5. лента с диодами.

Провода подсоединяются к плюсовому и минусовому выходу батарейки/аккумулятора, плюсовой провод дополнительно проходит через тумблер. Если проблему с освещением необходимо решать часто, лучше использовать не отдельную батарейку, а кассету для них. Здесь ток от сменных изделий поступает сразу же на контакты. Для нормальной работы устройства на протяжении более 30 минут потребуется как минимум три батарейки.

Что нужно подготовить для подсоединения светодиодной ленты

Для того чтобы собрать схему для светодиодной ленты своими руками потребуется минимум инструментов. Вы можете это сделать с помощью ножа или отвертки в самом простом случае. Давайте разберемся со всеми нюансами и вопросами, которые могут у вас возникнуть.

Светодиодная лента – это осветительный прибор, состоящий из гибкой печатной платы, на которой запаяны светодиоды и резисторы. В самых распространенных моделях на 12 В светодиоды соединены по группам из трех штук и пары резисторов. Резисторы нужны для гашения лишнего напряжения и ограничения тока. Дело в том, что белому светодиоду для работы нужно порядка 3 – 3,3 В, а лента рассчитана на 12. Если 3 светодиода подключены последовательно – необходимо чуть больше 9 В, резисторы «берут на себя» оставшиеся 2 – 3 В.

Степень защиты

Вы можете использовать Led-ленту и в помещении, и на улице и даже под водой. Это становится возможным благодаря тому, что существуют разные степени защиты от влаги и пыли. Метка типа IPxx, где вместо хх пара цифр, говорит о степени защиты. Чем выше эти цифры – тем в более сложных условиях может использоваться светильник и оборудование. При этом первая цифра говорит о защите от пыли и мелких частиц, а вторая – от воды и брызг.

Продукция с маркировкой IP20 не предназначена для работы в сложных условиях с повышенным содержанием пыли и влаги в воздухе, стихия незащищенных лент – это спальня или гостиная, в общем, любое сухое помещение, желательно бытового применения. Отличным решением использования таких лент – это монтаж в нише подвесного потолка или на карнизе, для осуществления декоративной подсветки. С помощью такого дизайнерского решения вы сможете устроить в комнате уют с мягким рассеянным светом. Особенно эффектно смотрится, когда мебель и ее очертания подсвечены с обратной стороны и снизу. Печатная плата таких лент не имеет защиты и легко окисляется и повреждается от плохих условий окружающей среды.

Модели IP68 можно использовать под водой, например, подсветки фонтанов и бассейнов. Такие ленты залиты толстым слоем силикона, что дает нужную защиту от воды контактных площадок и светодиодов. Кроме того, она отлично впишется для подсветки днища автомобиля.

Это два «крайних» варианта, естественно, в продаже имеются промежуточные степени защиты, которые можно использовать во влажных помещениях, например, для монтажа на кухне, в качестве подсветки над мойкой

Ну и здесь нужно принимать во внимание удаленность ленты от раковины. Они отлично подходят для хозяйственных построек – подвалов, гаражей, подсобных помещений с умеренными условиями

Степень защиты

Степень защиты

Расчет длины

Ленты чаще всего продаются в бухтах по 5 метров. Количество светодиодов:

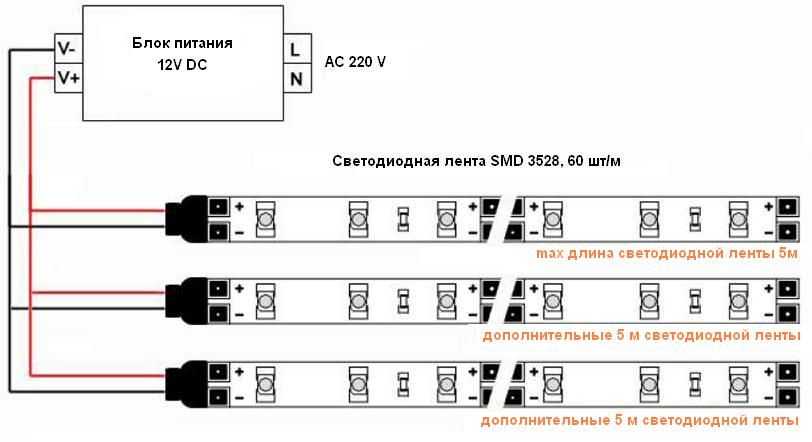

При этом ленту можно резать и наращивать, не превышая длины целого полотна в 5 метров. Сечение проводников рассчитано таким образом. Что максимальный размер ленты ограничен этой цифрой. Если соединить больший метраж ленты – она будет греться и может быстро перегореть. Ну а если вам нужна большая длина подсветки необходимо от блока питания запитывать 5 м, а к следующим 5 м прокладывать питающий кабель от контактов ленты до клемм блока питания, а не соединять ленты такие большие участки ленты непосредственно между собой.

Количество светодиодов на метр

Как резать и соединять отрезки светодиодной ленты

Ее можно резать и соединять как раз по кусочкам из трех светодиодов. На ее фасаде есть разметка – линия для отреза или знак «ножницы». По обе стороны от линии разреза есть контактные пятачки, к которым подключается питание. На одноцветной ленте на каждом из отрезков 4 пятачка. 2 с начала отрезка и 2 в конце, соответственно плюс и минус с каждой стороны. Не имеет разницы, с какой из сторон подавать плюс, а с какой минус.

Обозначение линии обрезки светодиодной ленты

На RGB ленте по 4 пятачка, они дублируются. Имеют общий плюс, а для каждого из цветов – индивидуальный минус.

Однако, это справедливо для такого светильника на 12 В, для моделей на 220 В это правило не работает, их нужно разрезать по линиям разметки, обычно это отрезки длиною в полметра.

Преимущества и недостатки пайки

Спаривание, полученное таким способом, обладает большей механической прочностью, чем при помощи коннектора. Кроме того, оно не окисляется и не подвержено коррозии. Если при использовании соединителей место контакта нагревается, то пайка лишена этих недостатков.

К минусам следует отнести сложность процесса. Не в любом месте можно им воспользоваться. Паять проще на горизонтальной плоскости, а если соединить нужно где-нибудь под потолком, то легче использовать коннекторы. Фото соединений светодиодной ленты между собой наглядно показывают, что чаще используют соединители. Пайка занимает значительно больше времени. Нужно иметь опыт и уметь определять, насколько качественным получилось соединение.

Монтаж подсветки потолка своими руками

Светодиодную ленту используют для подсветки потолка. Для этого крепится лента по периметру всей комнаты или только ее части по стенке, отступив 8-10 см от потолка. Фиксировать можно на скотч либо специальный профиль.

Для оформления используется следующие способы:

1. Гипсокартонный каркас. По периметру потолка монтируется каркас перевернутой буквой «Г» . На получившуюся полочку крепится лента. В зависимости от положения ленты, по-разному будет освещаться поток. Но будьте внимательны, любые неровности на потолке, при включении света, будут видны.

2. В потолочный плинтус. Монтаж светодиодной ленты можно выполнить с использованием потолочного плинтуса. Не много похож на монтаж в каркасе, но вариантов крепления здесь только один.

3. Под натяжным потолком. Сегодня очень популярны натяжные потолки. Они монтируются либо полностью, закрывая весь потолок, либо используется комбинация гипсокартона и натяжного потолка. Для получения на потолке фигур, если использовать только натяжной вариант, то можно закрепить на потолке диодную ленту.

Лента монтируется на потолок, образуя нужный узор. Затем выполняется монтаж натяжного потолка. При включении освещения получаются светящиеся линии или фигуры. Таким образом, можно создать несколько вариантов освещения.

Первые два варианта обладают преимуществами перед третьим. В случае выхода из строя ленту легко можно заменить или выполнить ремонт. В варианте с натяжным потолком, это сделать сложно. Для ремонта потребуется демонтировать полотно.

Недостатки соединительных коннекторов

При использовании коннектора, у контакта на ленте и контакта на соединителе, после защелкивания образуется довольно малая площадь соприкосновения. На чем в итоге это отражается?

Из-за уменьшения площади происходит нагрев. Во-первых, это сказывается на самих светодиодах расположенных поблизости от точки соединения. Они начинают деградировать и терять яркость быстрее остальных своих «собратьев» в подсветке.

А во-вторых, медь без пайки и лужения имеет свойство сначала темнеть, а затем окисляться, с образованием налета зеленоватого цвета. То есть образуются оксиды, которые не проводят электрический ток. Это свойственно даже не совсем маленьким контактам на выключателях с большими токами.

Если же у вас контакт греется, то процесс окисления будет происходить гораздо быстрее и интенсивнее. В конечном итоге нормальный контакт просто исчезает. Светодиодная лента начинает самопроизвольно мигать, тухнуть и т.п.

Даже если вы обеспечите достаточную площадь соприкосновения, но ничем не защитите контакты, процессы окисления рано или поздно все равно возникнут.

Поэтому пайка это самый надежный и долговечный способ соединения и подключения светодиодных лент.

Способы и порядок пайки

Прежде всего, необходимо правильно подготовиться к процессу пайки. Для этого вам следует:

1. Установите светодиодную ленту на соответствующую длину. Обычно они продаются в рулонах длиной пять метров. Разрез должен быть сделан строго по специальной линии, отмеченной на нем.
2. Отрежьте кусок термоусадочной трубки длиной около двух сантиметров.
3. Если на контактных площадках есть слой силикона, срежьте его острием ножа.

Рассмотрим, как припаять провода к светодиодной ленте в стандартном случае, а также если она покрыта силиконом, есть необходимость в нахлесте без проводников, под углом и используется rgb лента.

Припаиваем провода к ленте

Пайка выводов к светодиодной ленте выполняется в несколько этапов:

1. Зачистка и подготовка поверхности контактов полосы.
2. Очистите 0,5 см провода от изоляционного покрытия.
3. Пайка контактов и проводников.
4. Последовательная пайка каждого проводника к полосе, строго соблюдая полярность.
5. Наденьте кусок термоусадочной трубки на паяное соединение так, чтобы ближайший диод оставался открытым.
6. Нагрейте кусок термоусадки для усадки (можно использовать фен, спичку, зажигалку).

Пайка проводов не представляет сложности. Однако в этом процессе необходимо учитывать несколько важных моментов:

1. Правильно лудите контактную поверхность, проводники должны быть полностью покрыты припоем.
2. Чтобы в дальнейшем не перепутать полярность, следует использовать провода разных цветов.
3. При пайке наконечник паяльника не должен касаться места контакта более 5 секунд или 1-2 секунд, если используется флюс.
4. Чрезмерная оголенность проводов может привести к неконтролируемому подключению. Это приведет к короткому замыканию.
5. После завершения пайки вещество припоя на каждом контакте не должно соприкасаться. Для проверки можно использовать вольтметр.

Как спаять ленту, покрытую силиконом

У пользователей часто возникает вопрос о том, как паять провода и контакты с силиконовым покрытием. Ответ прост — просто отклейте силиконовую изоляцию острым предметом. Для этого подойдет нож для резки коробок. Дальнейший процесс пайки ничем не отличается от описанного выше. Вы должны действовать точно так же.

Единственное, что может потребоваться для завершения операции пайки, — это запаять светодиодную ленту, если она предназначена для экстремальных условий. Он также может иметь специальную водонепроницаемую изоляцию. В этом случае попробуйте натянуть эту крышку на место пайки и загерметизировать соединение с проводами силиконом. Наконец, сверху устанавливается уплотнительная пробка, которая смазывается изнутри и через которую проходят провода.

Соединение внахлест без проводов

Часто возникает желание спаять секции светодиодных лент вместе без использования проводов. Процедура состоит из следующих шагов:

1. Контактные площадки двух полосок необходимо очистить от изоляционного слоя и фольги — одну со стороны светодиода, другую с обеих сторон, затем все изолируется и лудится.
2. Перекрывайте полосы на 3 мм, чтобы очищенные с обеих сторон полосы лежали на очищенных только с одной стороны полосах.
3. Нагрейте все контактные площадки по очереди разогретым паяльником так, чтобы капли припоя с обеих полосок соединились друг с другом (но не с соседними полосками!).
4. Наденьте кусок термоусадочной трубки (предварительно помещенный на один конец ленты) на припаянные контакты и нагрейте его феном или небольшим открытым пламенем, чтобы он сел на место.

Пайка проводов под углом

Технология пайки светодиодной ленты под углом (обычно 90 градусов) не отличается от стандартной процедуры, описанной выше, и включает все те же подготовительные и основные этапы. Единственное различие заключается в выборе контактных точек. Чтобы провода не пересекались и не замыкались, их необходимо подводить к разным контактным площадкам (соблюдая полярность), разделенным шагом модуля — через несколько светодиодов. Такое расположение нисколько не ухудшит характеристики светильника, а также значительно упростит процедуру пайки и последующую эксплуатацию.

Светодиодная rgb-лента

Все четыре контакта rgb-кабеля должны быть подключены таким образом, чтобы они не касались припоя. Невыполнение этого требования может привести к короткому замыканию и, как следствие, нарушению его работы — цвета могут погаснуть, мигнуть, потускнеть или он может полностью отключиться.

Коннекторы для светодиодной ленты

Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.

При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.

Виды коннекторов для светодиодных лент по типу фиксации ленты:

Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.

С боковыми прижимными защелками. Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.

Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.

Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.

Угловые вставки для соединения светодиодных лент под углом

Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом. Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.

Можно ли разрезать светодиодную ленту в любом месте?

Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.

Можно ли соединить светодиодные ленты?

Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB.

Есть ли возможность соединить светодиодные ленты без пайки?

Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.

Для чего необходимо соединять светодиодные ленты?

В основе LED-ленты лежит гибкая полоска, по всей длине которой через определённые равные промежутки размещены световые диоды. Соединяются они специальной последовательной цепью, идущей по электрическим гибким дорожкам. Они позволяют ленту разрезать на одинаковые куски, кратные трём по числу диодов. На каждой диодной ленте есть разметка для разреза, а рядом расположены небольшие площадки «пятачки» для подсоединения проводов.

Красивая светодиодная лента в катушке

С обратной стороны диодной ленты приклеена липкая лента с защитной плёнкой, с помощью которой можно фиксировать её практически на любую поверхность.

На сегодняшний день существует большое количество различных видов светодиодных лент, которые отличаются по типу свечения, цветовым характеристикам, а также по числу светодиодов, находящихся на 1 метре ленты.

Но так как LED-ленты продаются по 5 метров в одной катушке, то зачастую этой длины бывает недостаточно для того, чтобы создать необходимую фигуру из ленты, разместить её непрерывным украшением фасада магазина или другого объекта. Поэтому приходится её наращивать, то есть удлинять на необходимое количество метров или даже сантиметров. С помощью ленты из светодиодов можно украшать подвесные потолки, аквариумы, арки и т. д. Светодиоды могут быть расположены ленте в один или в два ряда, покрываются они специальным покрытием для защиты от влаги, но могут быть и без неё.

Светодиодная лента с двумя рядами диодов

Питаются LED-ленты от сети в 12 или 24 В, поэтому при их покупке необходимо обзавестись трансформатором, понижающим напряжение.

Как подключить к блоку питания компьютера

Компьютерный БП имеет в своем составе шину питания 12 В. Она отлично стабилизирована и подойдет для питания LED-модулей. Но ATX-блок питания, а именно они наиболее распространены в настоящее время, просто так после подключения в розетку не запустится, на главном разъеме (20 или 24 контакта) нужно замкнуть зеленый провод на массу (на черный). 12 В находятся на проводе желтого цвета, а минус – на черном. Обычно шина с этим напряжением выдерживает большие токи порядка 10 А.

Для подключения к нагрузке можете либо отрезать molex-разъем с БП, либо использовать molex тип «мама», а к его проводам подпаять ленту, так вы получите разборную конструкцию. Если необходимо подключить светильник большой мощности, рекомендуем объединить несколько желтых проводников вместе (скрутить и пропаять) чтобы снизить просадки напряжения.

Блок питания от компьютера не рекомендуется использовать без нагрузки.

Процесс пайки

Паяльник для радиолюбителя главный инструмент в его практике. Не зря любителей поделок с техникой в шутку называют «рожденные с паяльником».

Важно!

Рекомендуем отключать паяльник от сети каждые 15–20 минут работы. Тем более на некоторых аппаратах от перегрева олово перестает прилипать к жалу, и что-либо запаять становится сложно.

Можно установить регулятор мощности (диммер):

https://youtube.com/watch?v=B2tRI8wbL_Y

Внимание!

Рекомендуем перед пайкой заглянуть в главу «Ошибки при пайке».

Как спаять между собой

1. Заслуживаем контакты одного куска ленты, потом другого. Будьте осторожны, не перегрейте их!
2. Отрезаем провода (достаточно будет трех сантиметров) и спаиваем куски вместе.
3. Потяните проводки на себя, чтоб проверить качество пайки.
4. Замотайте изолентой или наденьте термоусадку и зафиксируйте ее феном.

Можно сделать стык встык:

Если разрез ленты сделан по ошибке или по другим причинам в неположенном месте, то можно спаять (но это грубая работа). Делаем в таком порядке:

1. Зачистить токоведущие дорожки так, чтобы они были видны.
2. Аккуратно наносим на них припой.
3. Два метода – соединение стык встык или проводами.
4. Проверить, крепко ли припаяны проводки. Только не дергайте их, а немножко потяните на себя.
5. Изолировать термоусадкой или изолентой.

Пайка ленты, покрытой силиконом

Пайку светодиодной ленты затрудняет силиконовый защитный корпус. Разрезаем острым ножом защиту. Рекомендуем купить силиконовый клей: когда спаяете, залейте оголенное место клеем.

Пайка проводов под углом

Спаянные провода часто становятся жёстче, когда пропитываются флюсом и припоем. Потому если необходимо присоединить один часть ленты к другой под углом, то лучше заранее загнуть провода. Еще нужно подобрать проводки разной длины, чтобы они не мешали друг другу, находясь под углом.

Скрыть провода и контакты – изолентой или термоусадкой. Неплохой метод – залить силиконом те места, которые опасны ударом тока или, например, попаданием воды.
